BEDIENUNGSANLEITUNG 0700 AA BOSCH

ORIGINALBETRIEBSANLEITUNG

ElektrischeUnkrautbürste 0700 EINlEITUNG

• Dieses Werkzeug dient dazu, Unkraut von Terrassen und zwischen Garteniesen und Steinen zu entfernen

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Sicherstellen, dass die Packung alle in der Zeichnung 2 abgebildeten Teile enthält

• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Händler

• BittedieseBedienungsanleitungsorgfältig durchlesenundaufbewahren3

• AchtenSiebesondersaufdieSicherheits-und Warnhinweise;ihreNichtbeachtungkannschwere Verletzungennachsichziehen TECHNISCHE DATEN 1 WERKZEUGKOMPONENTEN2 A Schneidschutz B Rad C Spindelarretierungsknopf D Spannzangenmutter E Schlüssel F Bürste G Bürstenpositionsanzeige H Verriegelungshülse J Teleskopstange12 k Handgri l Kabelhalter m Auslöseschalter N Lüftungsschlitze P Aufbewahrungsschiene (Schraubennichtim Lieferumfang) SICHERHEIT

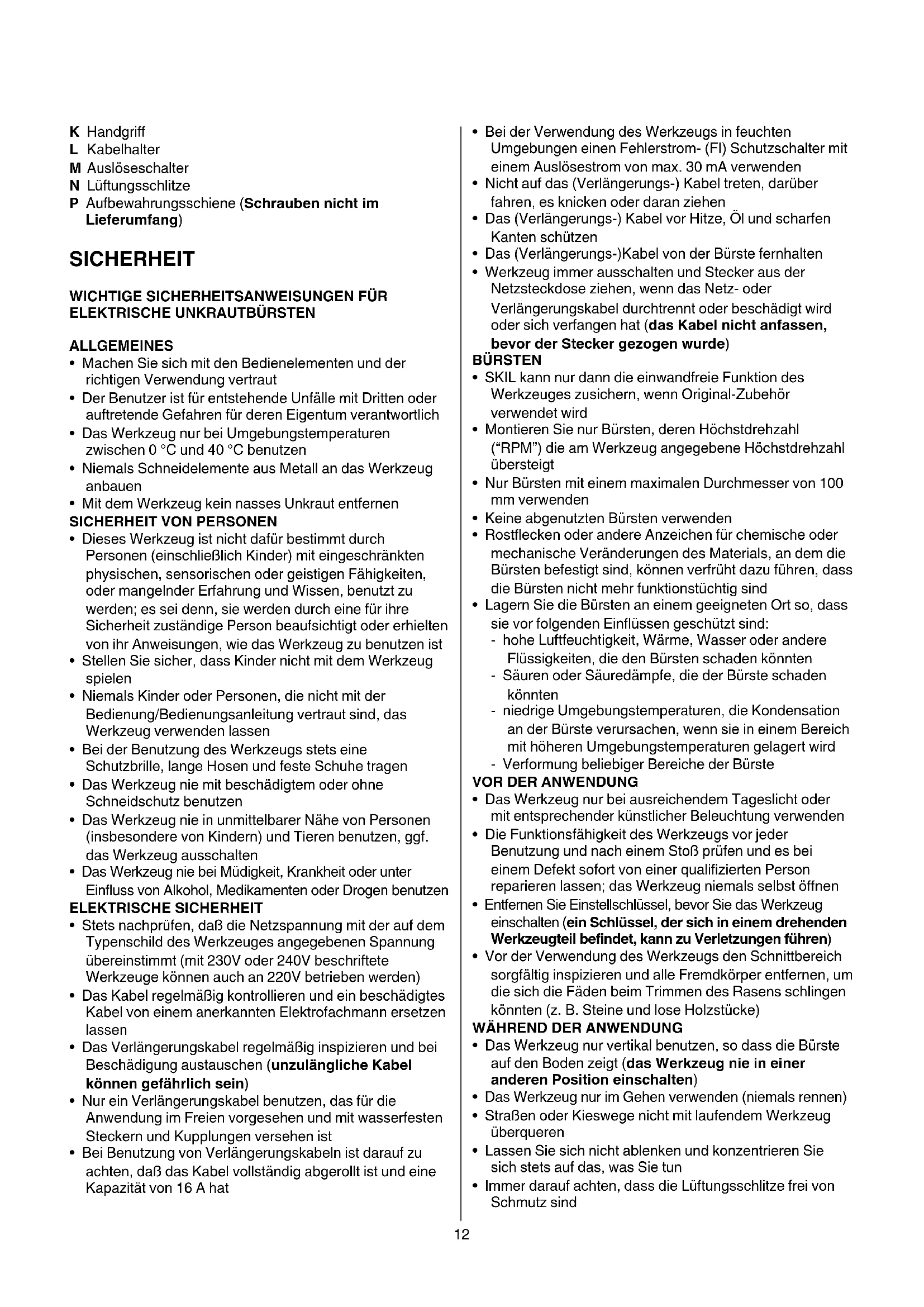

WICHTIGE SICHERHEITSANWEISUNGEN FÜR

ElEkTRISCHE UNkRAUTBÜRSTEN AllGEmEINES

• Machen Sie sich mit den Bedienelementen und der richtigen Verwendung vertraut

• Der Benutzer ist für entstehende Unfälle mit Dritten oder auftretende Gefahren für deren Eigentum verantwortlich

• Das Werkzeug nur bei Umgebungstemperaturen zwischen 0 °C und 40 °C benutzen

• Niemals Schneidelemente aus Metall an das Werkzeug anbauen

• Mit dem Werkzeug kein nasses Unkraut entfernen SICHERHEITVONPERSONEN

• Dieses Werkzeug ist nicht dafür bestimmt durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, oder mangelnder Erfahrung und Wissen, benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Werkzeug zu benutzen ist

• Stellen Sie sicher, dass Kinder nicht mit dem Werkzeug spielen

• Niemals Kinder oder Personen, die nicht mit der Bedienung/Bedienungsanleitung vertraut sind, das Werkzeug verwenden lassen

• Bei der Benutzung des Werkzeugs stets eine Schutzbrille, lange Hosen und feste Schuhe tragen

• Das Werkzeug nie mit beschädigtem oder ohne Schneidschutz benutzen

• Das Werkzeug nie in unmittelbarer Nähe von Personen (insbesondere von Kindern) und Tieren benutzen, ggf. das Werkzeug ausschalten

• Das Werkzeug nie bei Müdigkeit, Krankheit oder unter Einuss von Alkohol, Medikamenten oder Drogen benutzen ElEkTRISCHE SICHERHEIT

• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt (mit 230V oder 240V beschriftete Werkzeuge können auch an 220V betrieben werden)

• Das Kabel regelmäßig kontrollieren und ein beschädigtes Kabel von einem anerkannten Elektrofachmann ersetzen lassen

• Das Verlängerungskabel regelmäßig inspizieren und bei Beschädigung austauschen (unzulänglicheKabel könnengefährlichsein)

• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit wasserfesten Steckern und Kupplungen versehen ist

• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat

• Bei der Verwendung des Werkzeugs in feuchten Umgebungen einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von max. 30 mA verwenden

• Nicht auf das (Verlängerungs-) Kabel treten, darüber fahren, es knicken oder daran ziehen

• Das (Verlängerungs-) Kabel vor Hitze, Öl und scharfen Kanten schützen

• Das (Verlängerungs-)Kabel von der Bürste fernhalten

• Werkzeug immer ausschalten und Stecker aus der Netzsteckdose ziehen, wenn das Netz- oder Verlängerungskabel durchtrennt oder beschädigt wird oder sich verfangen hat (dasKabelnichtanfassen, bevorderSteckergezogenwurde) BÜRSTEN

• SKIL kann nur dann die einwandfreie Funktion des Werkzeuges zusichern, wenn Original-Zubehör verwendet wird

• Montieren Sie nur Bürsten, deren Höchstdrehzahl (“RPM”) die am Werkzeug angegebene Höchstdrehzahl übersteigt

• Nur Bürsten mit einem maximalen Durchmesser von 100 mm verwenden

• Keine abgenutzten Bürsten verwenden

• Rostecken oder andere Anzeichen für chemische oder mechanische Veränderungen des Materials, an dem die Bürsten befestigt sind, können verfrüht dazu führen, dass die Bürsten nicht mehr funktionstüchtig sind

• Lagern Sie die Bürsten an einem geeigneten Ort so, dass sie vor folgenden Einüssen geschützt sind: - hohe Luftfeuchtigkeit, Wärme, Wasser oder andere Flüssigkeiten, die den Bürsten schaden könnten - Säuren oder Säuredämpfe, die der Bürste schaden könnten - niedrige Umgebungstemperaturen, die Kondensation an der Bürste verursachen, wenn sie in einem Bereich mit höheren Umgebungstemperaturen gelagert wird - Verformung beliebiger Bereiche der Bürste VORDERANWENDUNG

• Das Werkzeug nur bei ausreichendem Tageslicht oder mit entsprechender künstlicher Beleuchtung verwenden

• Die Funktionsfähigkeit des Werkzeugs vor jeder Benutzung und nach einem Stoß prüfen und es bei einem Defekt sofort von einer qualizierten Person reparieren lassen; das Werkzeug niemals selbst önen

• Entfernen Sie Einstellschlüssel, bevor Sie das Werkzeug einschalten (einSchlüssel,dersichineinemdrehenden Werkzeugteilbefindet,kannzuVerletzungenführen)

• Vor der Verwendung des Werkzeugs den Schnittbereich sorgfältig inspizieren und alle Fremdkörper entfernen, um die sich die Fäden beim Trimmen des Rasens schlingen könnten (z. B. Steine und lose Holzstücke)

WÄHREND DER ANWENDUNG

• Das Werkzeug nur vertikal benutzen, so dass die Bürste auf den Boden zeigt (dasWerkzeugnieineiner anderenPositioneinschalten)

• Das Werkzeug nur im Gehen verwenden (niemals rennen)

• Straßen oder Kieswege nicht mit laufendem Werkzeug überqueren

• Lassen Sie sich nicht ablenken und konzentrieren Sie sich stets auf das, was Sie tun

• Immer darauf achten, dass die Lüftungsschlitze frei von Schmutz sind13

• Nach dem Ausschalten des Werkzeugs dreht sich die Bürste noch einige Sekunden weiter (drehendeBürste nichtberühren)

• Stets den Stecker aus der Netzsteckdose ziehen - wenn das Werkzeug unbeaufsichtigt ist - vor dem Entfernen von festsitzendem Material - vor dem Inspizieren und Reinigen des Werkzeugs oder vor Arbeiten an dem Werkzeug - nach dem Anschlagen an einen Gegenstand - wenn das Werkzeug beginnt ungewöhnlich zu vibrieren

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und sollten die sich bewegenden Teile vollkommen zum Stillstand gekommen sein

• Das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern ERKLÄRUNGDERSYMBOLEAUFDEMWERKZEUG 3Warnung! Lesen Sie die Bedienungsanleitung 4 Das Werkzeug niemals dem Regen aussetzen 5 Schutzbrille und Gehörschutz tragen 6 AufdasRisikovonVerletzungendurchfliegende Schmutzpartikelnachten (Sicherheitsabstand zu Umstehenden halten) 7 Hände und Füße immer von den sich drehenden Teilen fernhalten 8 Werkzeug abschalten und Stecker ziehen vor dem Reinigen/der Wartung oder wenn das (Verlängerungs-) Kabel beschädigt oder verheddert ist 9 Doppelte Isolierung (kein Erdleiter erforderlich) 0 Das Werkzeug nicht in den Hausmüll werfen BEDIENUNG

• Montageanleitung ! vordemAnbringen/AbnehmenderBürstestets denSteckerdesWerkzeugsherausziehen

die Schutzabdeckung A wie abgebildet über das Motorgehäuse schieben, bis sie mit einem Klick einrastet ! - das Rad B wie abgebildet an das Motorgehäuse montieren, bis es mit einem Klick einrastet @ - den Spindelarretierungsknopf C gedrückt halten und gleichzeitig mit dem Schlüssel E # die Spannzangenmutter D lösen - die Bürste F am Bürstenpositionsanzeiger G ausgerichtet montieren - die Spannzangenmutter D mit dem Schlüssel E anziehen, während der Spindelarretierungsknopf C gedrückt gehalten wird ! dieBürsteaustauschen,wennsieabgenutztist (SKIL-Zubehörnummer2610Z02973)

• Höheneinstellung $ - die Verriegelungshülse H durch Drehen im Uhrzeigersinn lösen ! beierstmaligerBenutzungdesWerkzeugsden GriffKnachdemLösenderVerriegelungshülseH um90°drehen - das Rohr J bis zur gewünschten Höhe ausziehen - die Verriegelungshülse H durch Drehen gegen den Uhrzeigersinn festziehen ! beimAusziehen/EinschiebenderStangezur EinstellungdergewünschtenHöhekeinenDruck aufdasWerkzeugausüben

• Kabelhalter % - Schlaufe des Verlängerungskabels gemäß Abbildung in den Kabelhalter L haken - f estziehen, um das Verlängerungskabel sicher zu befestigen

• Ein-/Aus-Schalten ^ - das Werkzeug durch Drücken von Auslöseschalter M einschalten - das Werkzeug durch Lösen von Auslöseschalter M abschalten ! nachdemAusschaltenbewegtsichdieBürste nocheinigeSekunden - vor der Wiedereinschaltung des Werkzeugs warten, bis sich die Bürste nicht mehr dreht ! dasWerkzeugnichtschnellhintereinander ein-undausschalten

• Vor dem Gebrauch Ihres Werkzeuges - sicherstellen, daß die Bürste F # richtig montiert und die Spannzangenmutter D # fest angezogen ist - einen Probelauf vornehmen, bei dem Sie das Werkzeug in einer sicheren Position mindestens 30 Sekunden mit höchster Geschwindigkeit unbelastet laufen lassen - bei beträchtlichen Vibrationen oder anderen Defekten das Werkzeug sofort ausschalten und die mögliche Ursache herausnden

• Unkraut entfernen ! sicherstellen,dassderSchnittbereichfreivon Steinen,Abfällenundanderenstörenden Gegenständenist - sicherstellen, dass die Unterseite des Werkzeugs gerade am Boden ausgerichtet ist - nur mit der Arbeit beginnen, wenn der Motor läuft - die Arbeit in der Nähe der Netzsteckdose beginnen und sich dann bei der Arbeit davon weg bewegen - das Werkzeug von harten Gegenständen und Panzen fernhalten - das Werkzeug nicht zu lange an einer Stelle benutzen - das Werkzeug nicht überlasten

• Halten und Führen des Werkzeuges & - das Werkzeug fest mit einer Hand halten - das Werkzeug mit gleichmäßiger Geschwindigkeit über die zu bearbeitende Fläche führen - auf eine sichere Arbeitsposition achten - das Werkzeug immer von Ihrem Körper entfernt halten ANWENDUNGSHINWEISE

• Das Werkzeug zur Erzielung optimaler Ergebnisse an einer kleinen Stelle testen, um sicherzustellen, dass die Garteniesen nicht beschädigt werden

• Regelmäßiges Entfernen des Unkrauts hilft, hartnäckiges Unkraut zu vermeiden

• Für mehr Tips siehe www.skil.com WARTUNG/SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber ! NetzsteckervordemSäubernziehen - regelmäßig die Belüftungsschlitze N 2 mit einem weichen Tuch reinigen - regelmäßig mit einer weichen Bürste den Schmutz aus dem Schneidschutz A 2 entfernen14

• Aufbewahrung * - das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern - Aufbewahrungsschiene P sicher mit 4 Schrauben (nichtmitgeliefert) horizontal an der Wand befestigen

• Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführen zu lassen - das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges nden Sie unter www.skil.com) STÖRUNGSBESEITIGUNG

• Die folgende Liste enthält Symptome für Probleme, mögliche Ursachen und Lösungsmaßnahmen (wenn das Problem darin nicht beschrieben wird oder so nicht behoben werden kann, wenden Sie sich bitte an Ihren Händler oder Ihren Kundendienst) ! vorderUntersuchungdesProblemsdas WerkzeugausschaltenunddenSteckerausder Steckdoseziehen ★ Werkzeug funktioniert nicht - Netzsteckdose defekt -> andere Steckdose verwenden - Verlängerungskabel beschädigt -> Verlängerungskabel austauschen - Bürste falsch montiert -> Bürste neu montieren ★ Werkzeug hat Aussetzer - Innenverdrahtung defekt -> Händler/Kundendienst kontaktieren - Ein-/Aus-Schalter defekt -> Händler/Kundendienst kontaktieren ★ Unkraut wird nicht vollständig entfernt - Bürste beschädigt/abgenutzt -> Bürste ersetzen UmWElT

• Elektrowerkzeuge,ZubehörundVerpackungen nichtindenHausmüllwerfen (nur für EU-Länder) - gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden - hieran soll Sie Symbol 0 erinnern kONFORmITÄTSERklÄRUNG

• Wir erklären in alleiniger Verantwortung, daß das unter “Technische Daten” beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 61000, EN 55014 gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG, 2011/65/EU

• Gemessen gemäß EN 60335 beträgt der Schalldruckpegel dieses Gerätes 68 dB(A) und der Schalleistungspegel 88 dB(A) (Standardabweichung: 3 dB), und die Vibration 3,2 m/s² (Hand-Arm Methode; Unsicherheit K = 1,5 m/s²)

• Gemessen gemäß 2000/14/EG (EN/ISO 3744) liegt der garantierte Schalleistungspegel LwA unter 91 dB(A) (Bewertungsverfahren der Konformität gemäß Anhang VI) Benannte Stelle: KEMA, Arnhem, NL Kennnummer der benannten Stelle: 0344

• Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60335 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläuge Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern ! schützenSiesichvordenAuswirkungender VibrationdurchWartungdesWerkzeugsunddes Zubehörs,haltenSieIhreHändewarmund organisierenSieIhrenArbeitsablauf
