KÄYTTÖOHJE 0700 AA BOSCH

• Tämä työkalu on tarkoitettu rikkaruohojen poistamiseen terasseilta ja kivetyksiltä

• Tämä työkalua ei ole tarkoitettu ammattikäyttöön

• Varmista, että pakkaus sisältää kaikki osat, jotka näkyvät piirroksessa 2

• Jos osia puuttuu tai on vioittunut, ota yhteyttä jälleenmyyjään

• Luetämäohjekirjahuolellaennenkäyttöäjapidäse tallellatuleviatarpeitavarten3

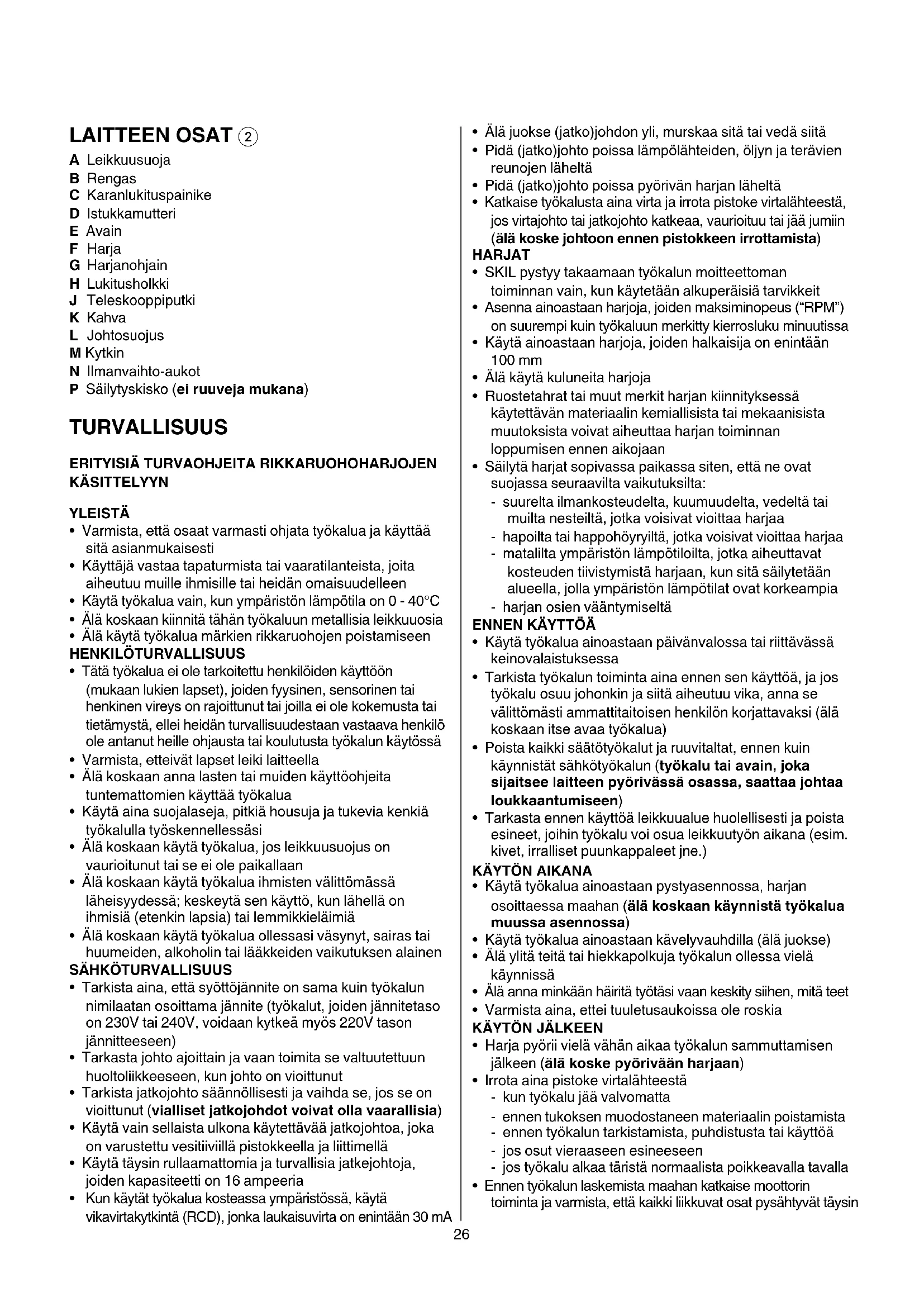

• Kiinnitäerityistähuomiotaturvallisuuttakoskeviin ohjeisiinjavaroituksiin;näidenlaiminlyöntivoi aiheuttaavakavanvaurioitumisen TEkNISET TIEDOT 126 lAITTEEN OSAT 2 A Leikkuusuoja B Rengas C Karanlukituspainike D Istukkamutteri E Avain F Harja G Harjanohjain H Lukitusholkki J Teleskooppiputki k Kahva l Johtosuojus m Kytkin N Ilmanvaihto-aukot P Säilytyskisko (eiruuvejamukana) TURVALLISUUS ERITYISIÄTURVAOHJEITARIKKARUOHOHARJOJEN kÄSITTElYYN YlEISTÄ

• Varmista, että osaat varmasti ohjata työkalua ja käyttää sitä asianmukaisesti

• Käyttäjä vastaa tapaturmista tai vaaratilanteista, joita aiheutuu muille ihmisille tai heidän omaisuudelleen

• Käytä työkalua vain, kun ympäristön lämpötila on 0 - 40°C

• Älä koskaan kiinnitä tähän työkaluun metallisia leikkuuosia

• Älä käytä työkalua märkien rikkaruohojen poistamiseen HENKILÖTURVALLISUUS

• Tätä työkalua ei ole tarkoitettu henkilöiden käyttöön (mukaan lukien lapset), joiden fyysinen, sensorinen tai henkinen vireys on rajoittunut tai joilla ei ole kokemusta tai tietämystä, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille ohjausta tai koulutusta työkalun käytössä

• Varmista, etteivät lapset leiki laitteella

• Älä koskaan anna lasten tai muiden käyttöohjeita tuntemattomien käyttää työkalua

• Käytä aina suojalaseja, pitkiä housuja ja tukevia kenkiä työkalulla työskennellessäsi

• Älä koskaan käytä työkalua, jos leikkuusuojus on vaurioitunut tai se ei ole paikallaan

• Älä koskaan käytä työkalua ihmisten välittömässä läheisyydessä; keskeytä sen käyttö, kun lähellä on ihmisiä (etenkin lapsia) tai lemmikkieläimiä

• Älä koskaan käytä työkalua ollessasi väsynyt, sairas tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen

• Tarkista aina, että syöttöjännite on sama kuin työkalun nimilaatan osoittama jännite (työkalut, joiden jännitetaso on 230V tai 240V, voidaan kytkeä myös 220V tason jännitteeseen)

• Tarkasta johto ajoittain ja vaan toimita se valtuutettuun huoltoliikkeeseen, kun johto on vioittunut

• Tarkista jatkojohto säännöllisesti ja vaihda se, jos se on vioittunut (viallisetjatkojohdotvoivatollavaarallisia)

• Käytä vain sellaista ulkona käytettävää jatkojohtoa, joka on varustettu vesitiiviillä pistokkeella ja liittimellä

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria

Kun käytät työkalua kosteassa ympäristössä, käytä vikavirtakytkintä (RCD), jonka laukaisuvirta on enintään 30 mA

• Älä juokse (jatko)johdon yli, murskaa sitä tai vedä siitä

• Pidä (jatko)johto poissa lämpölähteiden, öljyn ja terävien reunojen läheltä

• Pidä (jatko)johto poissa pyörivän harjan läheltä

• Katkaise työkalusta aina virta ja irrota pistoke virtalähteestä, jos virtajohto tai jatkojohto katkeaa, vaurioituu tai jää jumiin (äläkoskejohtoonennenpistokkeenirrottamista) HARJAT

• SKIL pystyy takaamaan työkalun moitteettoman toiminnan vain, kun käytetään alkuperäisiä tarvikkeit

• Asenna ainoastaan harjoja, joiden maksiminopeus (“RPM”) on suurempi kuin työkaluun merkitty kierrosluku minuutissa

• Käytä ainoastaan harjoja, joiden halkaisija on enintään 100 mm

• Älä käytä kuluneita harjoja

• Ruostetahrat tai muut merkit harjan kiinnityksessä käytettävän materiaalin kemiallisista tai mekaanisista muutoksista voivat aiheuttaa harjan toiminnan loppumisen ennen aikojaan

• Säilytä harjat sopivassa paikassa siten, että ne ovat suojassa seuraavilta vaikutuksilta: - suurelta ilmankosteudelta, kuumuudelta, vedeltä tai muilta nesteiltä, jotka voisivat vioittaa harjaa - hapoilta tai happohöyryiltä, jotka voisivat vioittaa harjaa - matalilta ympäristön lämpötiloilta, jotka aiheuttavat kosteuden tiivistymistä harjaan, kun sitä säilytetään alueella, jolla ympäristön lämpötilat ovat korkeampia - harjan osien vääntymiseltä ENNEN kÄYTTÖÄ

• Käytä työkalua ainoastaan päivänvalossa tai riittävässä keinovalaistuksessa

• Tarkista työkalun toiminta aina ennen sen käyttöä, ja jos työkalu osuu johonkin ja siitä aiheutuu vika, anna se välittömästi ammattitaitoisen henkilön korjattavaksi (älä koskaan itse avaa työkalua)

• Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun (työkalutaiavain,joka sijaitseelaitteenpyörivässäosassa,saattaajohtaa loukkaantumiseen)

• Tarkasta ennen käyttöä leikkuualue huolellisesti ja poista esineet, joihin työkalu voi osua leikkuutyön aikana (esim. kivet, irralliset puunkappaleet jne.) kÄYTÖN AIkANA

• Käytä työkalua ainoastaan pystyasennossa, harjan osoittaessa maahan (äläkoskaankäynnistätyökalua muussaasennossa)

• Käytä työkalua ainoastaan kävelyvauhdilla (älä juokse)

• Älä ylitä teitä tai hiekkapolkuja työkalun ollessa vielä käynnissä

• Älä anna minkään häiritä työtäsi vaan keskity siihen, mitä teet

• Varmista aina, ettei tuuletusaukoissa ole roskia kÄYTÖN JÄlkEEN

• Harja pyörii vielä vähän aikaa työkalun sammuttamisen jälkeen (äläkoskepyöriväänharjaan)

• Irrota aina pistoke virtalähteestä - kun työkalu jää valvomatta - ennen tukoksen muodostaneen materiaalin poistamista - ennen työkalun tarkistamista, puhdistusta tai käyttöä - jos osut vieraaseen esineeseen - jos työkalu alkaa täristä normaalista poikkeavalla tavalla

• Ennen työkalun laskemista maahan katkaise moottorin toiminta ja varmista, että kaikki liikkuvat osat pysähtyvät täysin27

• Säilytä työkalu sisätiloissa kuivassa ja lukitussa paikassa lasten ulottumattomissa TYÖkAlUN SYmBOlIEN SElITYkSET 3Varoitus! Lue käyttöohje 4 Suojele työkalua sateelta 5 Käytä suojalaseja ja kuulonsuojaimia 6 Huomioilentävistäroskistajohtuva loukkaantumisriski (pidä sivulliset turvallisen matkan päässä työskentelyalueelta) 7 Pidä kädet ja jalat aina poissa pyörivien osien läheltä 8 Katkaise työkalusta virta ja irrota pistoke ennen sen puhdistusta/huoltoa tai jos johto (tai jatkojohto) on vioittunut tai tarttunut kiinni 9 Kaksoiseristys (ei tarvita maajohtoa) 0 Älä hävitä konettasi tavallisen kotitalousjätteen mukana kÄYTTÖ

• Kokoonpano-ohjeet ! irrotapistokeainavirtalähteestäennenharjan kiinnittämistä/vaihtamista - työnnä suojus A moottorin kotelon päälle kuvan osoittamalla tavalla, kunnes se napsahtaa paikalleen ! - kiinnitä pyörä B moottorin koteloon kuvan osoittamalla tavalla, kunnes se napsahtaa paikalleen @ - paina karanlukituspainiketta C ja pidä sitä painettuna, kun löysäät lukitusmutterin D avaimella E # - kiinnitä harja F niin, että sen keskipiste tulee samaan linjaan harjanohjaimen kanssa G - kiristä lukitusmutteri D avaimella E painaen samanaikaisesti karanlukituspainiketta C ! vaihdakuluneenharjantilalleuusiharja (SKIL-lisävarustenro2610Z02973)

• Korkeussäätö $ - löysää lukitusholkki H kääntämällä sitä myötäpäivään ! kunkäytättyökaluaensimmäistäkertaa,käännä kahvaaK90°lukitusholkinHlöysäämisenjälkeen - pidennä putki J sopivalle korkeudelle - kiristä lukitusholkki H kääntämällä sitä vastapäivään ! äläkäytäliikaavoimaatyökalunliikuttamiseen pidentäessäsi/lyhentäessäsiputkeahalutulle korkeudelle

• Johtosuojus % - ripusta jatkojohdon silmukka suojuksen yläpuolelle L kuten kuvassa - varmista jatkojohdon kiinnitys vetämällä se tiukalle

• Käynnistys/pysäytys ^ - kytke työkalusta päälle painamalla kytkimestä M - sammuta työkalusta vapauttamalla kytkimestä M ! kuntyökalustaonkatkaistuvirta,harjapyörii vielämuutamansekunninajan - anna harjan pysähtyä ennen kuin käynnistät laitteen uudelleen ! äläkatkaisejakytkevirtaanopeasti

• Ennen työkalun käyttöä - varmista, että harja F # on oikein kiinnitetty ja että lukitusmutteri D # on kiristetty tiukasti - koekäytä työkalua antamalla sen käydä vähintään 30 sekuntia maksiminopeudella kuormittamattomana - jos ilmenee voimakasta tärinää tai muita vikoja, työkalu on heti kytkettävä pois päältä ja vian syy selvitettävä

• Rikkaruohojen poistaminen ! varmista,etteileikkuualueellaolekiviä,roskiatai muitavieraitaesineitä - pidä työkalun pohja vaakatasossa - aloita työskentely vasta moottorin käydessä - aloita työskentely pistorasian läheltä ja liiku työskennellessäsi poispäin pistorasiasta - pidä työkalu poissa kovien esineiden ja kasvien luota - älä käytä työkalua liian kauan yhdessä kohtaa - älä ylikuormita työkalua

• Koneen pitäminen ja ohjaaminen & - pidä työkalusta tukevasti kiinni yhdellä kädellä - liikuta työkalua tasaisella vauhdilla puhdistettavaa pintaa pitkin - säilytä tukeva työasento - pidä työkalu aina riittävän etäällä kehostasi VINKKEJÄ

• Jotta saavutat parhaan mahdollisen tuloksen, testaa työkalua pienessä osassa puhdistettavaa pintaa varmistaaksesi, ettei puhdistaminen vahingoita laatoitusta

• Rikkaruohojen säännöllinen poistaminen auttaa torjumaan sitkeitä rikkaruohoja

• Lisävinkkejä on tarjolla web-osoitteessa www.skil.com HOITO/HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu ja johto puhtaina ! irrotaliitosjohtoainapuhdistuksenajaksi pistorasiasta - puhdista ilmanvaihtoraot säännöllisesti pehmeällä liinalla - poista säännöllisesti lika leikkuusuojuksesta pehmeällä harjalla

• Säilytys * - säilytä työkalu sisätiloissa kuivassa ja lukitussa paikassa lasten ulottumattomissa - kiinnitä säilytyskisko P tukevasti seinälle 4 ruuvilla (eivätmukana) vaakasuoraan asentoon

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi - toimita työkalu sitä osiin purkamatta lähimpään SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitettynä VIANMÄÄRITYS

• Seuraavassa luetellaan ongelmien oireita, mahdollisia syitä ja korjaustoimia (jos ongelma ei selviä ja korjaannu näiden avulla, ota yhteyttä jälleenmyyjään tai huoltoliikkeeseen) ! sammutatyökalujairrotapistokepistorasiasta ennenongelmantutkimista ★ Työkalu ei toimi - virtalähteen pistorasia viallinen -> käytä toista pistorasiaa - jatkojohto viallinen -> vaihda jatkojohto - harja kiinnitetty väärin -> kiinnitä harja uudelleen ★ Työkalu toimii katkonaisesti - sisäiset johdot viallisia -> ota yhteyttä jälleenmyyjään/ huoltoliikkeeseen - virtakatkaisin viallinen -> ota yhteyttä jälleenmyyjään/ huoltoliikkeeseen28 ★ Kaikki rikkaruohot eivät irtoa - harja viallinen/kulunut -> vaihda harja

• Älähävitäsähkötyökalua,tarvikkeitataipakkausta tavallisenkotitalousjätteenmukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen - symboli 0 muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi VAATIMUSTEN- MUKAISUUSVAKUUTUS

• Vakuutamme yksin vastaavamme siitä, että kohdassa “Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335, EN 61000, EN 55014 direktiivien 2006/95/EY, 2004/108/EY, 2006/42/EY, 2000/14/EY, 2011/65/EU määräysten mukaan

• Mitattuna EN 60335 mukaan työkalun melutaso on 68 dB(A) ja yleensä työkalun äänen voimakkuus on 88 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus 3,2 m/ s² (käsi-käsivarsi metodi; epävarmuus K = 1,5 m/s²)

• Mitattuna 2000/14/EY (EN/ISO 3744) mukaan taattu äänenvoimakkuustaso LWA on alle 91 dB(A) (yhteensopivuuden arviointimenetelmä liitteen VI mukaan) Ilmoitettu tarkastuslaitos: KEMA, Arnhem, NL Ilmoitetun tarkastuslaitoksen tunnistenumero: 0344

• Tärinäsäteilytaso on mitattu standardin EN 60335 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä laitetta manituissa käyttötarkoituksissa - laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa - laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi ! suojaudutärinänvaikutuksiltaylläpitämällälaite jasenlisävarusteet,pitämälläkädetlämpiminäja järjestämällätyömenetelmät
