| Tipo de produto | Vassoura aspiradora sem fio |
| Marca | Bosch |
| Modelo | Athlet BBH51840 |
| Tensão da bateria | 18 V |
| Capacidade da bateria | 1,95 Ah |
| Autonomia máxima (nível 1) | 40 min |
| Autonomia máxima (nível 2) | 30 min |
| Autonomia máxima (nível Turbo) | 10 min |
| Tipo de bateria | Íon de lítio integrada |
| Sistema de controle | Sensor Control com indicador luminoso |
| Modos de potência | 3 níveis (1, 2, Turbo) |
| Escova rotativa | Sim, com escova elétrica |
| Coletor de pó | Transparente, fácil de esvaziar |
| Filtros | Cartucho de filtro com filtro de espuma e filtro de proteção do motor, unidade de filtro externa lavável |
| Indicador de carga | LED azul (piscando durante a carga, fixo quando carregado) |
| Tempo de carga | Pelo menos 6 h para a primeira carga |
| Acessórios incluídos | Bocal para estofados, bocal longo, ponta para almofadas, alça de transporte, adaptador de acessório, mangueira de aspiração, acessório para furadeira |
| Utilização | Doméstica, interior, altitude máx. 2000 m |
| Segurança | Proteção contra superaquecimento, desligamento automático |
| Manutenção | Limpeza regular do filtro externo e do cartucho; lavagem possível na máquina (programa delicado 30 °C) |
| Peças de reposição | Disponíveis junto ao serviço pós-venda Bosch |
| Garantia | De acordo com as condições do país de compra |
Perguntas frequentes - Athlet BBH51840 BOSCH
Perguntas dos utilizadores sobre Athlet BBH51840 BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Vassoura em formato PDF gratuitamente! Encontre o seu manual Athlet BBH51840 - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Athlet BBH51840 da marca BOSCH.
MANUAL DE UTILIZADOR Athlet BBH51840 BOSCH
Guarde o manual de instruções e junte-o ao aspirador sempre que o entrega a terreiros.
Utilização adequada
Para um uso seguro e correto do aparelho, respeite as indicações relativas à'utilisation correta.
O aparelho apenas pode ser utilizado:
de accordo com este manual de instruções.
com peças e acessórios originais. A garantia cessa em caso de danos provocados pela utilização de produits de terreiros.
para limpar superficies.
■para uso domestico e em espacios fechados domesticos à temperatura ambiente.
a uma altitude de 2000 m acima do nivel do mar.
Paraantarferimentosedanos,oaspiradornao deveserutilidadopara:
■limpar pessoas ou animais.
■aspirar:
- substáncias nocivas para a saúde, com arestas vivas, quentes ou incandescentes.
- substáncias humidas ou liquidas.
- substanciaes e gases fácilmente inflamáveis ou explosivos.
- cinza, fuligem de recuperadores de calor e sistemas de aquecimento central.
- pó de toner de impressão e cóopia.
Peças de substituição, acessórios
As{nossas peças de substituiçao originais, os nossoes acessos e acessos especials originais está adaptados as carateristicas e requisitos dos nossoas aspiradores. Recomendamos-lhe, por isso, autilização exclusiva das nossas peças de substituiçao originais, dos nossoes acessos e acessos especials originais. Deste modo, poderas assegurar uma longa vidautil, bem como uma qualida permanentevemente elevada do rendimento de limpeza do seu aspirador.
Nota:
Autilização de peças de substituição, acessórios/cessórios especials ou de qualidade inferior pode originar danos no seu aspirador, não abrangidos pela mesma garantia, caso estes danos tenham sido provocados precisamente pela utilização deste tipo de produits.
Instruções de segurarça
Este aspirador está em conformidade com as regras痫icas reconhecidas e cumpre as disposicaoes de seguranca aplicacoes.
Este aparecido não pode ser realizado por crianças a partir dos 8 anos e pessoas com capacidades fibras, sensoriais ou mentalais reduzidas ou que não disponham de experiência suficiente, excepto sob vigilência ou sob instruções especialicas de'utilisation segura do aparvelho, e desde que entendam os perigos resultantes da mesma.
■As crianças não podem brincar com o aparelho.
A limpeza e manutençaoeloutilizador nao pode serrealizadas por crianças semsupervisao.
Os sacos de plácico eáticas devem ser guardados e eliminados fora do alcance decrianciesPICAs.
Existe perigo de asfixia!
Utilização correta
Para carregar, utilizeapas o cabodecargamento forncido.
■Ligue o cabo de alimentacao e colque-o em funcao nascimento apenas de acordo com a placar de caracte risticas.
■Guarde e carregue o aparelho apenas em espacos interiores.
Não exponha o aparecido a temperatas inferiores a 0^ e superiores a 40^ .
Nunca aspire sem que esteja colocado o saco de fazer, o recipiente de po, a protecao do motor ou o fazer de saida do ar.
> = 0 aporelho podeser danificado!
■Evite aspirar com o bocal ou com o tubo em zonas proxies da casa. => Corre o perigo de se ferir!
- Não utilize o cabo de alimentação se este estiverá danificado e substitua-o por um cabo de alimentação original.
■Para desligar o cabo de alimentacao da corrente nao puxar no fio de ligaço, mas sim na tomada.
- Não deverá entular o cabo de alimentação nem passá-lo sobre arestas vivas.
■Antes de realizar qualquer trabajo no aspirador, desligue o aparecido da corrente e do cabo de alimentacao.
■Se o aspirador estiver danificado, não o coloque em funciona.
- Caso fazer uma avaria, desligue o aparecido da corrente e do cabo de alimentação.
■Para evaporar a corrección de danos, as reparações e a substituição de peças no aspirador está podem ser efetuadas pelo service de assistência Tecnica autorizada.
■Nos seguintes casos, o aparecido deve ser colocado imeditamente fora de service e o service de assistência Tecnica contactado:
- se tiver aspirado inadvertamente liquido ou tiver entraço liquido para dentro do aparecido
- se o aparelho tiver caido e estiver danificado.
Proteja o aspirador de interpéryes e mantenha-o afastado de fontes de humidade e de calor.
- Não aplicar substancias inflamáveis ou com alcool nos filtros (filtros de proteção do motor, filtros de saída do ar, etc.).
■O aspirador não é adequado para ser utilizado emopenhagenas de construcao. => A aspiracao de entulho pode darificar o aparelho.
Desligue o aparelho quando nao estiver a aspirar.
■Por razões de seguranca, para proteger a bateria, o aparelho deve estar equipado com uma proteção contra sobreaquecimento. O aparelho desliga-se automaticamente caso a bateria ou o aparelho aqueçam demasiado.
> = 0 aparelho tem de arrefecer durante aprox.
30 min., antes de estar novamente operacional.
A embalagem protege o aspirador contra danos durante o transporte. Por isso, recomendamos que guarde a embalagem para fins de transporte.
Baterias de iões de lítio
Leia todas as indentações de seguranca e instruções.
> = 0 incumprimento das indentacoes de seguranca e instruções pode provocar choques electrolycos, incendios e/ou ferimentos graves.
■Guarde todas as indentações de seguranca e instruções para utilizesao futuro.
■Proteja a bateria do calor, p. ex., quando da radiação solar permanente, do fogo, da água e da humidade.
> = Existeperigo deexplosao.
- Em caso de danos e deutilização incorrente da bateria, poder sair vapores. Providencia ar fresco e, em caso de queixas, consulte um medico.
> = Os vapores poder irritar as vias respiratorias. - Em caso de utilizesçao incorreta, pode sair liquido da bateria. Evite o contacto com este liquido. Em caso de contacto acidental, lave com agua. Se o liquido entra nos olhos, procure tambem ajuda medica.
Asaidaleliquido da bateria podecausar irrita-çoes na pele ou queimaduras.
Indicações relativas ao transporte
As baterias de iões de litio incluidas está sujeitas ao requisitos da lei relativa ao transporte de mercadorias perigosas. As baterias podem ser transportadas por estrada pelo uso, sem mais exigências. No caso de envio por terreiros (p. ex., transporte aéreo ou Empresa de transporte), devem observar-se requisitos especialis relativos à embalagem e a identificação. Neste caso, aquando da preparação da mercadora de envio, deve consulcar-se um perito no transporte de mercadorias perigosas.
Indicações sobre a eliminação
Aspiradores, baterias, accesórios e embalagens devem ser sempre entregaes num centro de reciclagem ambientalmente responsable.
Não deite aspiradores nem baterias/pilhas para o lixo domestico!
■Embalagem
A embalagem protege o aspirador contra danos durante o transporte. É composta por materiais amigos do ambiente, sentido, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos.
Aparelho antigo
Este aparelho contentem baterias de ioes de litio recarregaveis. Por esse motivo, o aparelho deve ser entrega a assistencia的技术ica ou a um revendedor autorizzato para ser eliminado.
Baterias / Pilhas
Respeite as indicações sobre o transporte.
As baterias integradas so podem ser retiradas para eliminação por pessoal técnico qualificado. A abertura do alojamento da caixa pode destruir o aspirador.
Para retirar a bateria do aspirador, aconte o botao para ligar/desligar (figura 5 + figura 10) ate a bateria estar completeness descarregada. Desaperte os parafusos na caixa e remove a o alojamento da caixa, para退市ar a bateria.
Para evitar um curto-circuito, separe individualmente as ligações na bateria e, em seguida, isole diatamente os polos. Meismo antes um descarregamentoplete, a bateria ainda contente capacidade residual que pode ser libertada, em caso de curto-circuito.
es

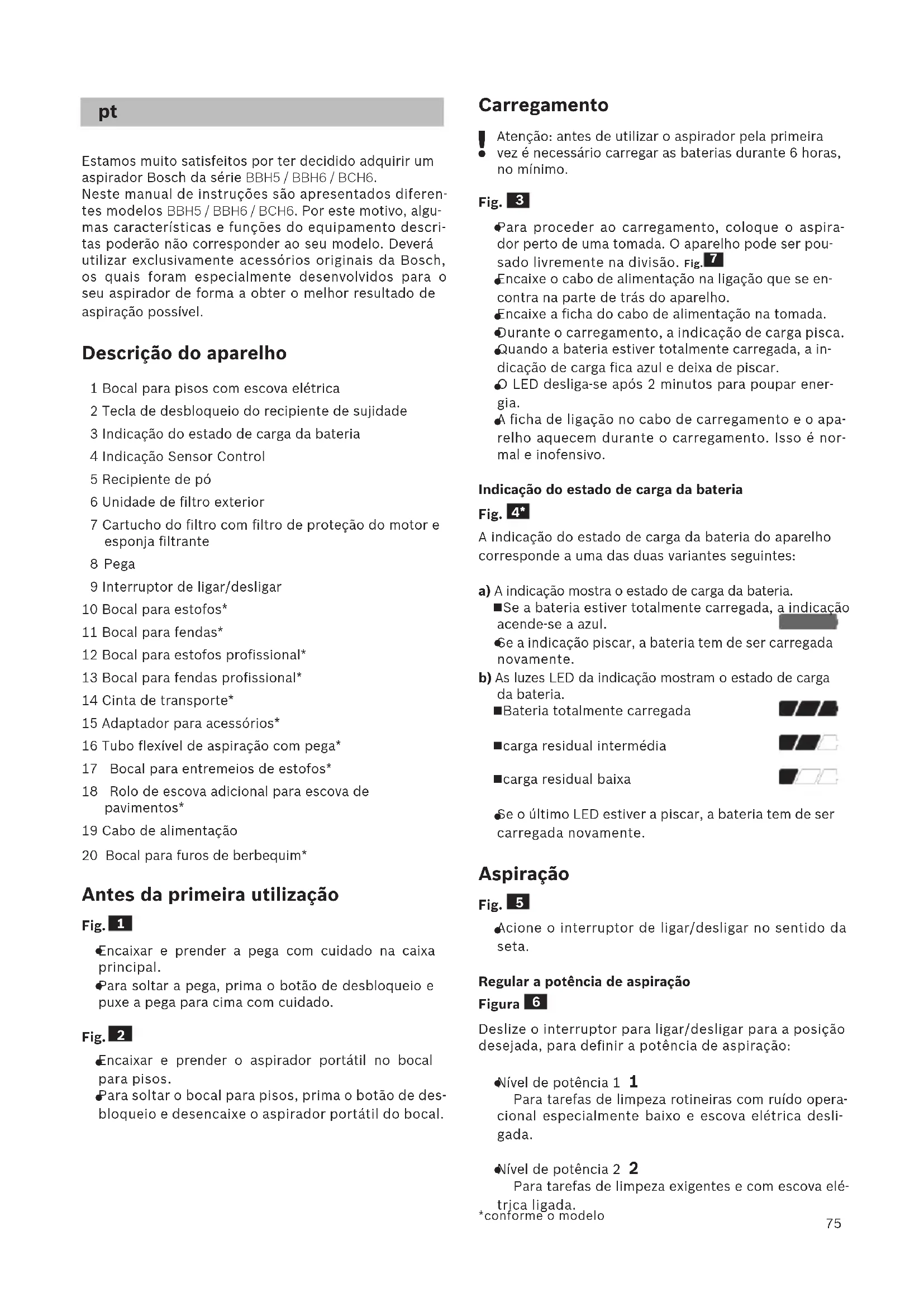

Estamos muito satisfeito por ter decidido adquirir um aspirador Bosch da série BBH5 / BBH6 / BCH6. Neste manual de instruções sãopresentados diferentes modelos BBH5/BBH6/BCH6.Por este motivo,algumas caractéricas e funções do equipamento descriças poderão não corresponder ao seu Modelo.Deverautilizar exclusivamente acessórios originais da Bosch, os quais foram especialmente desenvolvidos para o seu aspirador de forma a obter o melhor resultado de aspiração possivel.
Descrição do aparecido
1 Bocal para picos com escova electrica
2 Tecla de desbloqueio do recipiente de sujidade
3 Indicação do estado de energia da bateria
4 Indicacao Sensor Control
5 Recipiente de po
6 Unidade de FILTER exterior
7 Cartucho do filtro com filtro de proteção do motor e esponja filtrante
8 Pega
9 Interruptor de ligar/desligar
10 Bocal para estofos*
11 Bocal para fendas
12 Bocal para estofos profisional
13 Bocal para fendas professionnel
14 Cinta de transporte
15 Adaptador para acessórios
16 Tubo flexivel de aspiração com pega
17 Bocal para entremeiros de estofos*
18 Rolo de escova adiconal para escova de pavimentos
19 Cabo de alimentacao
20 Bocal para furos de berbequim
Antes da primeira'utilisation
Fig. 1
Encaixar e prender a pega com cuidado na caixa principal.
Para soltar a pega, prima o botao de desbloqueio e puxe a pega para cima com cuidado.
Fig. 2
Encaixar e prender o aspirador porttil no bocal para pisos.
Para soltar o bocal para pisos, prima o botao de desbloqueio e desencaixe o aspirador portafil do bocal.
Carregamento
Atenção: antes de utilizes o aspirador pela primaira
- vez é necessárioregarar as baterias durante 6 horas, no minimo.
Fig. 3
Para proceder ao corregamento, coloque o aspirador perto de uma tomada. O aparecido pode ser pouso livrente na divisão. Fig. 7
Encaixe o cabo de alimentacao na ligaacao que se encontra na parte deTRSdo aparelho.
Encaixe a ficha do cabo de alimentacao na tomada.
Durante o carregamento, a indentacao de energia.
Quando a bateria estiver totalmente carregada, a in- dicação de cargo fica azul e deixa de piscar.
LED desliga-se après 2 horas para poupar energia.
A ficha de ligação no cabo de corregamento e o apa-ralho aquecem durante o corregamento. Isso é normal e inofensivo.
Indicação do estado de energia da bateria
Fig. 4*
A indentacao do estado de cargo da bateria do aparelho corresponde a uma das两大 variaes seguintes:
a) A indentação minha ou estado de cargo da bateria.
Se a bateria estiver totalmente carregada, a indentacao acende-se a azul.
Se a indentacao piscar, a bateria tem de ser carregada novamente.
b) As luzes LED da indentação做不到 o estado de energia da bateria.
Bateria totalmente corregada
■carga residual intermedia
■carga residual baixa
Se oultimateLEDestiverapiscar,abateria tem de sercarregada novamente.
Aspiração
Fig. 5
Acione o interruptor de ligar/desligar no sentido da seta.
Regular a potência de aspiração
Figura 6
Deslize o interruptor para ligar/desligar para a posicao desejada, para definir a potencia de aspiracao:
Para tarefas de limpeza exigentes em todas as superficies com a potência Tmaxa.
Duração
A duraçãoquiryindicada podewarierconformecacarga, a temperatura da bateriae a idade da bateria e t.
| Para bateria 1,95Ah | |||
| Duração Athlet 18V | Athlet 25,2V | Athlet 28V | |
| Nível 1: até | 40 min. até 60 | min. até 65 | min. |
| Nível 2: até | 30 min. até 30 | min. até 30 | min. |
| Nível 3 /nível Turbo: | até 10 min. | até 12 min. até | 12 min. |
| Para bateria 2,6Ah | ||
| Duração Athlet Runtime Plus 25,2V | Athlet Runtime Plus 28V | |
| Nível 1: até | 75 min. até 80 min. | |
| Nível 2: até | 37 min. até 37 min. | |
| Nível 3 /nível Turbo: | até 12 min. até 12 min. | |
Fig.7
Durante breves paumas de funciona, o aparalho pode ser pousado livrimente na divisao. Para isso, incline o aspirador ligeiramente para a frente, no sentido do bocal.
! Atença: para pousar o aparecido este tem de estar desligado,PGA a escova rotativa pode provoc danos no revestimento do piso com o aspirador imobilizzato.
Aspirar com acessórios
Fig. 8*
a) Fixar a cinta de transporte à pega curta, inclúa.
b) Retirar a pega comprida da estrutura principal.
c) Colocar a pega curta e encaixa-la.
d) Retirar o aspirador portail da escova. Fig. 2
e) Encaixar eplerer o adaptador para accesórios no aspirador portátil.
Fig. 9*
Consoante a necessidade, encaixar os bocais no tubo flexivel de aspiracao com pega do adaptor para acessos:
- Bocal para estofos, que se destina a aspirar mobiliario estofado, cortinados, etc.
- Bocal para fendas, que se destina a aspirar fendas e cantos, etc.
- Bocal para entremeios de estofos para aspirar estofos, particulamente ideal para assentes de automóveis
- Encaixe o bocal para furos de berbequim na pega e posicao-o na parede, de modo que a abertura do bocal fique directamente por cima do punto onde o furo vai ser executado.
Depois do trabalho
Fig. 10
Depois de aspirar, deslige o aparelho.
Esvaziar o recipiente de po
Fig. 11
Para obter um bom resultado de respiração, o recipi- te de po deve ser esvaziado antes cada respiração ou, no maior, quando o po atingir a marca existente num ponto do recipiente de po.
Recomendamos que não se encha o recipientente de po lem da marca, poised tal provoca uma accumulacao excessiva de sujidade noypasso.
Ao esvaziar o recipiente de po, verifique sempre tambem o grau de sujidade da unidade de fazer exterior e, se necessario, limpe-a de acordo com as instruções "Limpar a unidade de fazer exterior". Fig. 16
Atença: a limpeza do filtró so é possível com o
- awhile desligado.
- Nunca aspirar sem a unidade de FILTER exterior com o cartucho do FILTER introduzido.
Fig. 12
Desbloquear o recipiente de po com o auxilio da tecla de desbloqueio e retira-lo do aparelho.
Fig. 13
Retirar a unidade de fazer do recipiente de pó
Esvaziar o recipiente de po.
Fig. 14
- Remova eventuales sujidades que possam existir por boaixo da abertura de saía.
Insira a unidad de filtrro no recipiente de po, certificando-se de que assenta corretamente. - Entroduza o recipiente de po no aparelho até este encaixar audivelmente.
Atença: se notar uma resistência ao introduzir
o recipiente de po, verifique se os filtros estao completeness e sa unidade de filtrlo e o recipiente de po está corretoamente colocados.
*conforme o modelo
Manutenção do filtró
! Atença: a limpeza do fazer so é possível com o aparecido desigado.
O seu aparecido está equipado com a chamada funciona "Sensor Control".
Esta funcao verifica permanentemente se o seu aspirador está a functionar com o melhor nivel de desempenho. A indentacao luminosa sinaliza se é necessario limpar o cartucho do filtr, de modo a atingir novamente o melhor nivel de desempenho.
Fig. 15 Sensor Control
A indentação acende-se a azul ou permanece deslagada caso o aparecido esteja a functionar com um[nível de desempinho otimo. quando a indentação piscá a vermelho, é necessário limpar aunities de fazer exterior e o cartucho do fazer.
O aparelho regressa automaticamente para o nível de potência 1.
Fig. 16 Limpar aunities de他们在外
Aunities de fazer exterior deve ser limpa em intervalos regulares para um Functionamento optimazo do aspirador.
Desligue o aparelho para proceder à limpeza daunities de fazer exterior.
impar a unidade de fazer exterior.
a) Normalmente basta SACUDIR ou bater suavamente na unidade de fazer completea ao esvaziar o recipiente de po, para que se soltem as particulas de sujidade existentes.
b) Caso não sera suficiente, utilize um pano seco para remover as partículas de sujidade da superficie.
Fig. 17 Limpar o cartucho do filtro
Desligaraparelho.
Retirar o recipiente de p do aparelho. Fig. 12
Retirar a unidade de fazer do recipiente de po. Fig. 13
a) Rodar a tampa do cartucho do filtro no sentido contrario ao dos ponteiros do relógio eutar o cartucho do filtró da unidade de filtró.
b) Seguidamente, limpar o cartucho do tipo batendo suavamente.
c) Retirar a esponja filtrante da protecao do motor e laval em分开o. Deixar secar completeness a esponja filtrante o过滤 de protecao do motor (aprox. 24h)
d) Após a montagem da esponja filtrante, colocar o cartucho do FILTER no recipiente do po.
e) Inserir o cartucho do filtro na unidade de filtrlo e bloqueá-lo, rodando a tampa no sentido dos ponteiros do relógio.
Se, après a limpeza manual do cartucho do fazer, a indentacao "Sensor Control" pscar novamente a vermelho, significa que o cartucho do fazer está tao sujo que deve ser lavado na MQina de lavar roupa - num ciclo suave, a 30^ no maximo, e com a velocidade decentrifugacao minima.
Se necessário, pode ser adquiridos filtros novos atraves da assistência técnica.
Antes de proceder a trabalhos de manutencao, desligar o aspirador e desligar o cabo de alimentacao.
Fig. 18
a) Desbloquear o cilindro da escova com o botão de desbloqueio e retirá-lo da escova lateralmente.
b) Cortar os fios ePEGos com uma tesoura ao longo da ranhura propria para oefeito e removelos.
c) Introduzir o cilindro da escova lateralmente no bo para pisos, ao longo da guia, e bloqueá-lo com o botão de desbloqueio.
Atença: o bocal para pisos so deve ser colocado
- em funciona como o cilindro da escova montado.
Conservação
Antes de proceder à limpeza do aspirador portátil, este deve estar desligado e com o cabo de alimentação igualmente desligado. O aspirador e os acessórios de plástico podem ser tratados com os produits usuals para a limpeza de plásticos.
Atenção: não deverá'utilizar produits abrasivos,
- limpa-vidros ou produits lava-tudo. Jamalis introduzao aspirador na agua.
O fabricante reserva-se o direito de proceder a quaisquer alteracoes tecnicas.
es
Este aparelho está marcado em conformidade com a Directa 2012/19/UE relativa aos resíduos de equipa-mentos electricos e electrónicos (waste electrical and electronic equipment - WEEE).
A directiva estabelace o quadro para acriacao de umsystema de recolha e valorização dos equipamentosusados valido em todos os Estados Membros da UniãoEuropaia.
el
Autn n ouakeun xapaKTnpieta ouφwva pe tnv eupwnaiikn odnyia 2012/19/EE nepi nλeKtpikwv kai nλeKtpovikw v ouakeuwv (waste electrical and electronic equipment - WEEE).
H odnyia npokaOpiZe ta nlaia yia ia anoupan kai aionoinon Tov naiwv oukeuwv me loxu o' oAn Tnv EE.
tr
PT Condições de Garantia
Para este aparelho são validas as condições de garantia emitidas pela minha representação no pais da aqueisão. Mais detalhes poderão ser facultados pelo revendedor quando foci adquirido o aparelho.
Para recorrer acos serviços de garantia é imprescindivel a aparecao da Factura de Compra e bem assim, do documento de Garantia.
