• J 1 45ES– 13 En el caso de aparatos con limpieza de filtro ExPress: Pulsar la tecla de limpieza del filtro 3 veces, si es necesa- rio repetir la limpieza con la manguera de aspiración cerrada (véase el capítu- lo "Limpiar el filtro plano de papel plega- do"). Limpiar con agua corriente el filtro si es necesario. Sustituir los filtros planos de papel ple- gado que estén dañados. La bolsa filtrante está llena: Colocar una bolsa filtrante nueva (Consulte el número de referencia en la lista de pie- zas de repuestos al final de este ma- nual). 몇 Atención: ¡No tirar el alojamiento de la bolsa filtrante! Los datos técnicos están en los laterales abatibles. A continuación aparece la expli- cación de los símbolos utilizados. Reservado el derecho a realizar modifi- caciones técnicas. Datos técnicos Tensión Potencia P nom Potencia P máx Potencia máx. de conexión al enchufe del aparato Fusible de red (inerte) Capacidad del depósito Absorción de agua con el asa Absorción de agua con boquilla para suelos Cable de conexión a la red Nivel de presión acústica (EN 60704-2-1) Peso sin accesorios 46 ES– 7 Estimado cliente, Leia o manual de manual origi- nal antes de utilizar o seu apare- lho. Proceda conforme as indicações no manual e guarde o manual para uma con- sulta posterior ou para terceiros a quem possa vir a vender o aparelho. O aparelho foi concebido, de acordo com as descrições constantes destas Instru- ções de Serviço e com as indicações sobre segurança, como aspirador de líquidos e de detritos secos. Este aparelho foi desenvolvido para o uso privado e não foi concebido para suster as necessidades de uma utilização industrial. – Proteger o aparelho contra a chuva. Não armazenar fora de casa. – Atenção: aspirar cinza e fuligem ape- nas com um separador prévio (n.º de encomenda 2.863-139). Utilizar o aspirador húmido/seco somente com: – Saco de filtro original. – Peças sobressalentes e acessórios ori- ginais e especiais. O fabricante não se responsabiliza por eventuais danos causados por uma utiliza- ção indevida ou erros de manuseamento. Os materiais de embalagem são reci- cláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma uni- dade de reciclagem. Os aparelhos velhos contêm mate- riais preciosos e recicláveis e deve- rão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados. O filtro e o saco de filtro são compostos por materiais compatíveis com o meio-ambien- te. Desde que estes não contenham substân- cias aspiradas que não se destinem ao lixo doméstico, estes podem ser eliminados juntamente com o lixo doméstico. Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH Em cada país são válidas as condições de garantia emitidas pelas nossas Empresas de Comercialização competentes. Even- tuias avarias no aparelho, durante o perío- do de garantía, serão reparadas sem encargos para o cliente, desde que se trate de um defeito de material ou de fabricação. Em caso de garantia, dirija-se ao seu re- vendedor ou ao Serviço Técnico mais pró- ximo, com o aparelho e documento de compra. (Endereços no verso) Em caso de dúvidas ou avarias, a nossa fi- lial KÄRCHER local está à sua disposição. (Endereços no verso) No final das Instruções de Serviço encon- tra uma lista das peças de substituição mais necessárias. As peças sobressalentes e acessórios po- dem ser adquiridos junto do seu revende- dor ou em cada filial da KÄRCHER. (Endereços no verso) Índice Instruções gerais
• PT Avisos de segurança p. 7
• PT Descrição da máquina p. 8
• PT Manuseamento p. 8
• PT p. 10
• Conservação e manutenção PT p. 12
• Ajuda em caso de avarias . PT Dados técnicos p. 12

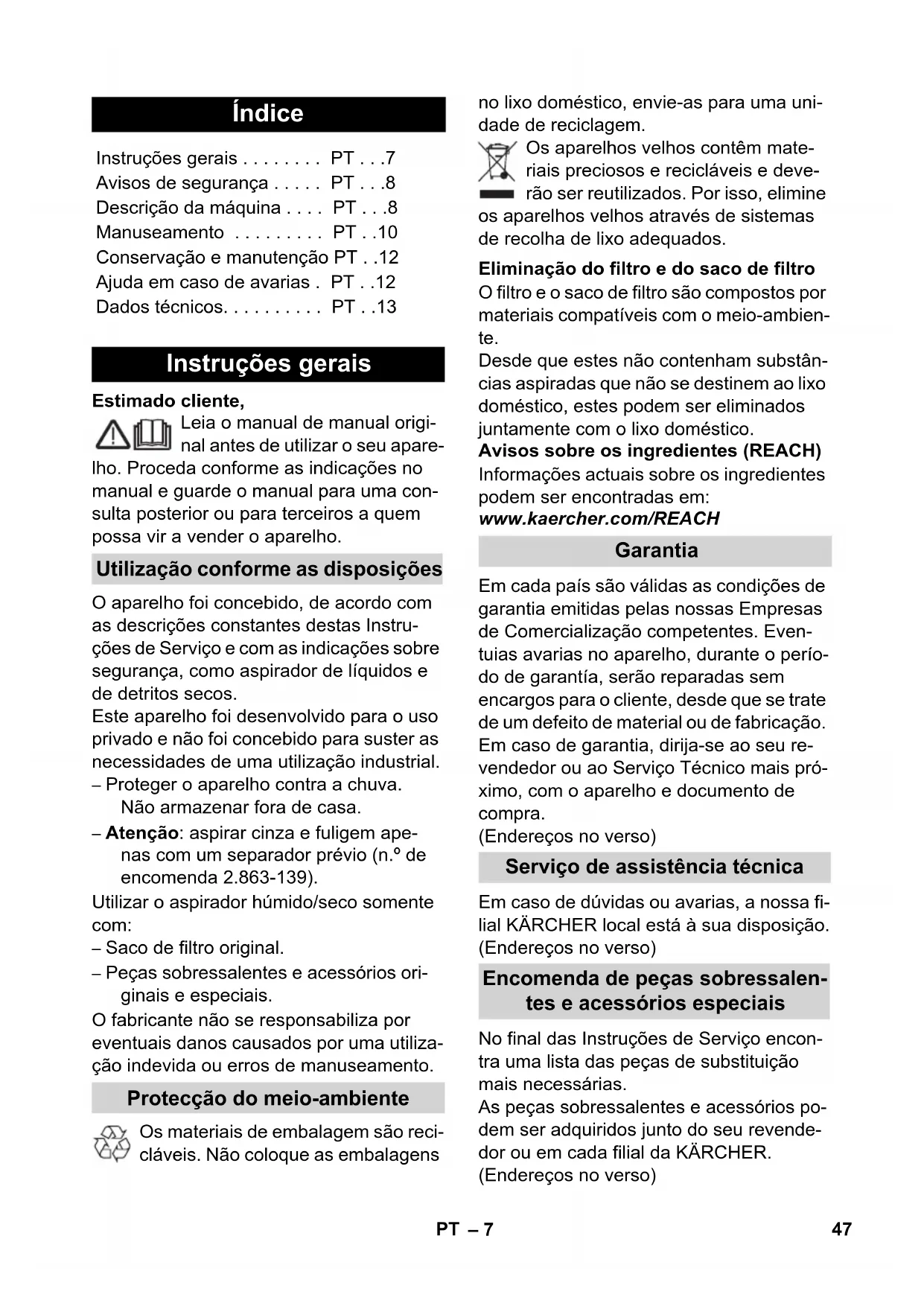

• PT Instruções gerais Utilização conforme as disposições Protecção do meio-ambiente Eliminação do filtro e do saco de filtro Garantia Serviço de assistência técnica Encomenda de peças sobressalen- tes e acessórios especiais 47PT– 8 – Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais e psíquicas reduzidas ou por pessoas com falta de experiência ou conhecimentos, excepto se estas forem supervisionadas por uma pessoa res- ponsável pela sua segurança ou rece- berem as necessárias instruções sobre como utilizar o aparelho. As crianças devem ser supervisionadas, de modo a assegurar que não brinquem com o aparelho. – Manter as películas da embalagem fora do alcance das crianças! Perigo de as- fixia! – Desligar o aparelho após cada utiliza- ção e antes de cada limpeza/manuten- ção. – Perigo de incêndio. Não aspirar mate- riais em combustão nem em brasa. – É proibido pôr o aparelho em funciona- mento em áreas com perigo de explo- são. 몇 Ligação eléctrica Ligar o aparelho só à corrente alternada. A tensão deve corresponder à placa de tipo do aparelho. Perigo de choque eléctrico Nunca tocar no cabo de rede e na tomada com as mãos molhadas. Agarrar o cabo de rede sempre na ficha e não retirar a ficha da tomada puxando o ca- bo. Controlar o cabo de rede e a ficha, antes de qualquer utilização do aparelho, relativa- mente a danos. O cabo de rede danificado tem que ser imediatamente substituído pela assistência técnica ou por um electri- cista autorizado. Para evitar acidentes relacionados com a electricidade, recomendamos utilizar toma- das com disjuntor de corrente de defeito in- tercalado (máx. 30 mA corrente de activação nominal). 몇 Atenção Determinadas substâncias podem, com o ar aspirado, formar gáses explosivos ou misturas por meio de turbulências! Nunca aspire as seguintes substâncias: – Gases, líquidos e pós (pó reactivo) ex- plosivos ou inflamáveis – Pós reactivos de metal (p. ex. alumínio, magnésio, zinco) em combinação com detergentes altamente alcalinos e áci- dos – Ácidos e soluções alcalinas fortes não diluídas – Solventes orgânicos (p. ex. gasolina, diluente de tintas, acetona, óleo com- bustível). Além disso, estes materiais podem ter efei- tos negativos sobre os materiais utilizados no aparelho. Ver figuras nas páginas desdobráveis! Este manual de instruções descreve os modelos base dos aspiradores húmi- dos/secos apresentados na capa. Por cada modelo existem diferenças no equipamento e nos acessórios incluídos. Verifique o conteúdo da embalagem a res- peito de acessórios não incluídos ou da- nos. No caso de danos provocados durante o transporte, informe o seu reven- dedor. incluído no volume de fornecimento possíveis acessórios Para ligar a mangueira de aspiração para os trabalhos de aspiração. Aviso: para retirar basta premir a patilha (com o polegar) e retirar o tubo de aspiração. Para a ligação de uma ferramenta eléctri- ca. Avisos de segurança Descrição da máquina Ligação do tubo flexível de aspira- ção Tomada do aparelho 48 PT– 9 Aviso: ter atenção à potência máxima de conexão (ver capítulo "Dados técnicos"). Conectar a mangueira de aspiração na li- gação de sopro, a função de sopro é acti- vada. Para transportar o aparelho ou para retirar a cabeça do aparelho após o desbloqueio. Este suporte de acessórios permite guar- dar o tubo de aspiração, bicos de aspiração e o cabo de alimentação eléctrica. Para desligar o bocal de pavimentos du- rante interrupções do trabalho. Este suporte de acessório permite guardar os tubos de aspiração ou outros acessó- rios. Puxar para fora para abrir e pressionar para dentro para fechar. 몇 Atenção O filtro e o respectivo quadro devem estar sempre montados durante a utilização. 몇 Atenção: P. f. não deitar fora. É engatado no interior do recipiente e des- tina-se ao encaixe do saco de filtro. Aviso: para a aspiração húmida não pode ser utilizado nenhum saco de filtro! Recomendação para aparelhos sem lim- peza do filtro: montar o saco de filtro para aspirar pó fino. Para aspirar superfícies duras e carpetes: Alavanca no símbolo para carpetes Alavanca no símbolo para superfícies duras Ligação do sopro Punho de transporte Tecla de desbloqueio da portinho- la do filtro Alavanca de avanço Tecla de limpeza do filtro ExPress Indicação da limpeza do filtro Suporte de acessórios gancho Tecla da recolha do cabo de rede Interruptor rotativo (LIG/DESL) Posição de estacionamento Suporte de acessório recipiente Fecho do recipiente Rodas Rolos de guia Filtro de pregas plano com quadro (já incorporado no aparelho) Encaixe do saco de filtro Saco-filtro Tubo flexível de aspiração com manípulo Tubos de aspiração 2 x 0,5 m Bocal para pavimentos (com alavanca de comutação) 49PT– 10 Para ligar o tubo flexível de aspiração com uma ferramenta eléctrica.Para maior flexibilidade durante os traba-lhos com ferramentas eléctricas.Aviso: também pode ser utilizado com adaptador. 몇 Trabalhar sempre com o filtro de pre- gas plano encaixado, tanto durante os trabalhos de aspirar a húmido como na aspiração a seco!Figura Retirar a cabeça do aparelho, retirar o conteúdo do recipiente.Figura Virar o recipiente e pressionar os rolos de guia contra as aberturas no fundo do recipiente até encaixarem.Figura Montar as rodas traseiras: Separar as buchas de mancal e pressionar as bu-chas grandes para dentro do encaixe da roda.Nos aparelhos sem eixo: posicionar as rodas no encaixe da roda.Nos aparelhos com eixo: encaixar as rodas no eixo e posicionar no encaixe da roda.Engatar de seguida as buchas peque-nas nas buchas grandes e aparafusar.Figura Montar o gancho.Nos aparelhos com alavanca de avanço:Figura Inserir a alavanca de avanço por cima nas aberturas da cabeça do aparelho e pressionar para baixo até ao batente. Fixar com 2 parafusos por baixo.Aviso: se a alavanca de avanço for desmontada posteriormente, por ra-zões de funcionamento é necessário fechar as aberturas inferiores com os 2 parafusos.Figura Montar e bloquear a cabeça do apare- lho. Figura Ligar os acessórios.Figura Ligar a ficha de rede.Figura Ligar o aparelho. Posição I: aspirar ou soprar. Posição 0: aparelho desligado. Posição MAX: aspirar ou soprar. Posição MAX: aspirar com a fer-ramenta eléctrica ligada Regulação da performance: Se neces-sário pode reduzir a potência de aspira-ção durante a aspiração, sopro ou durante os trabalhos com uma ferra-menta eléctrica. Posição 0: aparelho desligado. A ferra-menta eléctrica é alimentada com cor-rente. 몇 Trabalhar apenas com filtro de pre- gas plano seco!Figura Recomendação para aparelhos sem lim-peza do filtro: montar o saco de filtro para aspirar pó fino. O nível de enchimento do saco de filtro depende do tipo de sujidade aspirada.Bocal para juntasAdaptadorTubo de ferramenta flexível Manuseamento Antes de colocar em funcionamen- p. 13

Colocação em funcionamento Nos aparelhos sem tomada incorporadaNos aparelhos com tomada incorporada Aspirar a seco A 650 PT– 11 Sacos de filtro cheios podem rebentar, pelo que é necessário que estes sejam substituídos atempadamente. Para pó fino, areia, etc. é necessário substituir o saco de filtro com maior fre- quência. Nos aparelhos com limpeza do filtro Ex- Press: durante a aspiração sem saco de fil- tro, a indicação da limpeza do filtro apresenta uma sinalização vermelha sem- pre que for necessário limpar o filtro de pre- gas plano. Aplicar a limpeza do filtro. A limpeza do filtro ExPress foi prevista para a aspiração de grandes quantidades de pó fino sem o saco de filtro. Limpar o filtro de pregas plano assim que a indicação de limpeza do filtro ficar verme- lha: Figura Premir a tecla de limpeza do filtro 3 x, com o aparelho ligado, e aguardar 4 se- gundos entre os vários accionamentos. Aviso: após diversas limpezas do filtro, ou após uma indicação vermelha da limpeza do filtro, deve-se controlar o volume de enchimento do recipiente. Esvaziar o recipiente sempre que ne- cessário. Para aspirar humidade ou líquidos, en- caixar os acessórios desejados nos tu- bos de aspiração ou directamente no punho. 몇 Atenção: Não utilize saco-filtro! Se houver formação de espuma ou saída de líquidos, desligue imediatamente o apa- relho! Aviso: Quando o recipiente estiver cheio, o flutuador fecha a abertura de aspiração e o aparelho funciona com uma rotação mais elevada. Desligue imediatamente o apare- lho e esvazie o recipiente. Se necessário deve-se utilizar uma faca para adaptar o adaptador ao diâ- metro de ligação da ferramenta eléctri- ca. Figura A) Insira o adaptador fornecido na pega do tubo flexível de aspiração e ligue o mesmo à conexão da ferramenta eléc- trica.

B) Para uma maior flexibilidade durante os trabalhos deve-se utilizar o tubo fle- xível de ferramenta. Unir este com o tubo de aspiração e eventualmente com o adaptador e ligar à conexão da ferramenta eléctrica. Figura Nos aparelhos com tomada incorpo- rada: inserir a ficha de rede da ferra- menta eléctrica no aspirador. Ligar o aparelho (interruptor rotativo para a esquerda, para a posição MAX) e iniciar os trabalhos. Aviso: Assim que a ferramenta eléctri- ca for activada, a turbina de aspiração entra em funcionamento com um atraso de 0,5 segundos. Assim que desligar a ferramenta eléctrica, a turbina de aspi- ração continua a trabalhar durante cer- ca de 5 segundos, de modo a aspirar a sujidade residual. Limpeza de locais de difícil acesso ou onde não é possível aspirar (p. ex. folhagem so- bre brita). Figura Conectar a mangueira de aspiração na ligação de sopro, a função de sopro é activada. Limpeza do filtro ExPress Aspirar a húmido Trabalhar com ferramentas eléctri- cas Função de sopro 51PT– 12 Desligar o aparelho. Figura Engatar o bocal de pavimento na posi- ção de estacionamento. Desligue o aparelho e retire a ficha de rede. Figura Retirar as cabeças do aparelho e esva- ziar o recipiente repleto de sujidade hú- mida ou seca. Figura Guardar os acessórios e o cabo de rede no aparelho e guardar o aparelho num local seco. Perigo Antes de efectuar trabalhos de conserva- ção e de manutenção desligar o aparelho e retirar a ficha de rede. Os trabalhos de reparação e trabalhos em componentes eléctricos só devem ser exe- cutados pelo Serviço de Assistência Técni- ca autorizado. 몇 Atenção Não utilize produtos abrasivos, produtos para a limpeza de vidros ou universais! Nunca mergulhe o aparelho em água. Limpe o aparelho e os acessórios de plástico com um produto para limpeza de plásticos corrente. Lavar o recipiente e os acessórios com água e secar antes de utilizar nova- mente. Figura Nos aparelhos sem limpeza do filtro: destravar e abrir a portinhola do filtro. Retirar o aro e o filtro e sacudir o filtro. Se necessário, lavar o filtro sob água corrente. Não esfregar ou escovar o fil- tro. Deixar secar totalmente antes de mon- tar. Abbildung De seguida posicionar primeiro o filtro e depois voltar a montar o aro. Nos aparelhos com limpeza do filtro ExPress: accionar a limpeza do filtro (ver capítulo "Limpeza do filtro Ex- Press"). Aviso: se após a limpeza o rendimento de aspiração não for satisfatório, deve- se separar o tubo de aspiração dos res- tantes tubos, tapar a abertura do tubo de aspiração e accionar novamente 3 x a tecla de limpeza do filtro com o tubo de aspiração fechado. Cabo de rede está provavelmente sujo, limpar cabo de rede. Desligar imediatamente o aparelho. Figura Limpar o sistema flutuador: retirar a cabeça do aparelho, rodar o cesto do flutuador (A) na direcção da seta e retirar. Retirar o flutuador (B) e limpar ambos sob água corrente. Para a montagem deve-se primeiro in- serir o flutuador e depois posicionar o cesto do flutuador e travar. Interromper o funcionamento Desligar o aparelho Esvaziar o recipiente Guardar a máquina Conservação e manutenção Limpar o filtro de pregas H 2 I 1 Ajuda em caso de avarias Recolha do cabo de rede não fun- ciona Saída de água
