RAS-4M27S3AV-E - Ar condicionado TOSHIBA - Manual de utilização gratuito

Tipo de produto	Ar condicionado split de parede
Marca	Toshiba
Modelo	RAS-4M27S3AV-E
Modos de funcionamento	Resfriamento, Aquecimento, Desumidificação, Apenas ventilação, Automático
Modos especiais	Hi-POWER, ECO, Limpeza automática
Timer	Desligamento programado (0,5 a 12 horas)
Ajuste do brilho do display	4 níveis (d0, d1, d2, d3)
Controle remoto	Infravermelho com pilhas AAA (não fornecidas)
Filtros de ar	Laváveis, limpeza a cada 2 semanas
Função de proteção	Proteção de 3 minutos
Função de pré-aquecimento	5 minutos
Descongelamento automático	Sim
Reinício automático após queda de energia	Sim (ajustável)
Temperatura de operação no resfriamento	Externa: -15°C a 46°C, Interna: 21°C a 32°C
Temperatura de operação no aquecimento	Externa: -15°C a 24°C, Interna: menos de 28°C
Temperatura de operação na desumidificação	Externa: -15°C a 46°C, Interna: 17°C a 32°C
Ajuste de temperatura	Resfriamento min 17°C, Aquecimento max 30°C
Velocidade de ventilação	AUTO, LOW, LOW+, MED, MED+, HIGH
Direção do fluxo de ar	Horizontal manual, vertical automática (SWING) ou fixa (FIX)
Manutenção da unidade interna	Limpar com pano úmido, evitar benzeno, terebintina, etc.
Número de páginas do manual	84

Perguntas frequentes - RAS-4M27S3AV-E TOSHIBA

Como limpar os filtros de ar?

Abra a grade de entrada de ar, remova os filtros, aspire-os ou lave-os com água, deixe-os secar e reinstale-os. Limpe-os a cada 2 semanas.

O que fazer se o aparelho não funcionar?

Verifique se o interruptor principal está ligado, se o disjuntor não desarmou, se a alimentação não foi cortada e se o timer não está ativado.

Como ajustar o timer de desligamento?

Pressione o botão OFF do controle remoto, use os botões de ajuste para escolher o atraso (0,5 a 12 horas) e pressione OFF novamente para confirmar. Para cancelar, pressione OFF novamente.

Como usar o modo Hi-POWER?

Pressione o botão Hi-POWER do controle remoto para ativar um resfriamento ou aquecimento mais rápido. Este modo não está disponível nos modos DRY ou FAN ONLY. Pressione novamente para parar.

Como reduzir o brilho do display?

Mantenha pressionado o botão FAN por 3 segundos. A tela exibe o nível atual (d0 a d3). Use os botões de temperatura para escolher o nível desejado. d0 desliga todas as luzes.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas, redefina o controle remoto removendo a pilha e pressionando um botão, depois reinsira a pilha. Você também pode usar o botão RESET na unidade interna para operação temporária.

Qual é a função de limpeza automática?

No modo Frio ou Desumidificação, pressione uma vez o botão de limpeza automática. O ventilador continua girando por 30 minutos para secar a unidade. Para parar imediatamente, pressione mais duas vezes em 30 segundos.

Como redefinir o controle remoto para duas unidades?

Na unidade interna, pressione RESET para iniciar. Aponte o controle remoto, mantenha CHECK pressionado até exibir '00', depois mantenha MODE sem soltar CHECK até que 'B' apareça. O controle remoto B é memorizado. Para voltar a A, repita a operação.

Quais são as condições de operação?

No resfriamento: externa -15°C a 46°C, interna 21-32°C. No aquecimento: externa -15°C a 24°C, interna <28°C. Na desumidificação: externa -15°C a 46°C, interna 17-32°C.

O que fazer em caso de queda de energia?

O aparelho reinicia automaticamente após o retorno da energia se a função de reinício automático estiver ativada. Para ativá-la ou desativá-la, mantenha pressionado o botão RESET da unidade interna por 3 segundos.

MANUAL DE UTILIZADOR RAS-4M27S3AV-E TOSHIBA

5 FUNCIONAMENTO AUTOMÁTICO

8 FUNCIONAMENTO DE ALTA POTENCIA (Hi-POWER)

10 FUNCIONAMIENTO DEL TEMPORIZADOR

12 FUNCIONAMENTO TEMPORAL

13 FUNCIONAMENTO DE REINICIO AUTOMÁTICO

16 FUNCIONAMIENTO Y RENDIMIENTO

5 FUNZIONAMENTO AUTOMATICO

8 FUNZIONAMENTO Hi-POWER

10 FUNZIONAMENTO DEL TIMER

12 FUNZIONAMENTO TEMPORANEO

PERIGO	• Não instale, repare, abra ou retire a tampa, poi poder ficar exposto a tensões perigosas. Encarregue o concessionário ou um&técnico especializzato desta tarea. • O facto de desiguar a alimentação de corrente eleética não impede um eventualchoque eleétrico. • O aparecido sera instalado em conformidade com o regulamento nacional de instalações eletricas. • Nas cabalgens fixas tem de ser incorporeu um meio de desconexão daalimentação com um intervalo de contactos de,leo menos, 3 mm em todos os pôlos.
AVISO	• Evite expor direcamente o corporo ao caudal de ar frio por periodos prolongados. • Não insira os dedos ou qualquer dispositivo na entrada/saida de ar. • Se occurraruma anomalia (cheiro a queimado, etc.),pare o aparecido de ar condicionado e desiguiue a alimentação eletrica ou o disjuntor. • Este aparecido foi concebido para serutilizado por pessoas (inclusive crianças) com capacidades mentalis, sensoriais e físicas reduzidas, o com falta de experiência e acontecimiento, a não ser que se encontrar sob a supervisânia de pessoas responsavelPGA sua segurarou que tenham recebido instruções relativas àutilização do aparecido. • As crianças devem ser vigiladas para se certifcar de que não brincam com o aparecido. • Não utilize refrigerante相对较ente do específico como complemento ou substituto. Caso contrário, pode gerar uma subida de pressão anormal no ciclo do refrigerante, que pode resultar em avaria ou explosão do produits ou em ferimentos no seu corpus.
CUIDADO	• Não proceda à lavagem da unidade com água. Poderao ocorrerchoques electrolyticos. • Não utilize a unidade para outros fins, tais como a conservação de alimentos,criaçãode animais,etc. • Não pise nen colocoque objectos em cima da unidade inferior/exterior. Isto pode provoc danos ou avaria na unidade. • Não toque na barra de alúninio porque tal pode provocuma lesão. • Antes de proceder à limpeza da unidade,desígue o interruptor principal ou o disjuntor. • quando a unidade não for realizada por periodos prolongados,desígue o interruptor principal ou o disjuntor. • É recomendávelque a manutenção está feita por um especialista autorizada, quando a unidade estiver emfunçãoamento por um periode prolongado. • O fabricante não assume qualquer responsabilité em relaçao dos danos causados pelo não seguem das instruções destemanual.

1 MOSTRADOR DA UNIDADE INTERIOR

- O brilho do visor pode ser ajustado, siga o procedimento ⑪.

2 PREPARACAO ANTES DA UTILIZATION

Preparação dos filtros

1. Abra a greha de admissao de ar e remove os filtros de ar.
2. Fixe os filtros. (Consultar a folha de acessórios pormenorizadamente)

Carregado das pilhas (quando'utilizar o funciona sem fios.)

1. Retirar a tampa da bateria.
2. Insira 2 pilhas novas (como AAA) tendo atenção à orientação dos pôlos (+) e (-).

Reinicialização do controlo remoto

1. Retire as pilhas.
2. Carregue en
3. Introduza as pilhas.

3 DIRECCAO DO GAUDAL DE AR

1	Carregue em FIXΦ : Mova o difusor a direcção vertical desejada.
2	Carregue em SWING : Incline o caudal de ar automaticamente e carregue novamente para parar.
3	O ajuste na direção horizontal tem de ser realizado manualmente.

Nota:

• Não movimento a lamina manualmente.
• A lámina podesonianar-se automaticamente ligando o modo defunçãoamento.

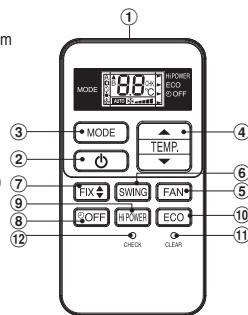

4 CONTROLLO REMOTO

(1) Emissor de infra-vermelhos
(2) Botão de colocação em funçamento/paragem
③ Botão de seleção do modo (MODE)
4 Botão da temperatura (TEMP)
(5) Botão de velocidade da ventoinha (FAN)
(6) Botão de oscilação das lâminas (SWING)
⑦ Botão de regulação do difusor (FIX)
(8) Botão para programar a hora de desconexão (OFF)
(9) Botão de alta potência (Hi-POWER)
10 Botao de economia (ECO)
(1) Botão "Clear" (Inicialização) - (CLEAR)
(12) Botão de inspeçção (CHECK)

Para selecionar automaticamente arrefecimento, aquecimento ou operatione exclusiva da so ventoinha

1. Carregue em MODE :Selezione A.
2. Carregue em TARC : Regule a temperatura desejada.
3. Carregue em FAN : Sezione AUTO, LOW, LOW+ MED ,MED+ ou HIGH

6 OPERação DE ARREFECIMENTO / AQUECIMENTO / SÓ VENTOINHA

1. Carregue em MODE :Selezione Arrefecimento ,Aquecisiono ou Só ventoinha
2. Carregue em : Regule a temperatura desejada. Arrefecimento: Min. 17^ ,Aquecido:Max. 30^ ,Só ventoinha Sem indicação de temperatura
3. Carregue em FAN : SeLECTIONA AUTO, LOW, LOW+ MED ,MED+ ,ou HIGH

7 FUNCIONAMENTO A SECO

Para o processo de desumidificacao, oREFERRED moderado é controlado automaticamente.

1. Carregue em MODE :Selezione Seco
2. Carregue em TAH: Regule a temperatura desejada.

8 OPERACION Hi-POWER

Para controlar automaticamente a temperatura ambiente e o fluxo de ar para uma的操作ação de refreecimento ou aquecimento mais rápida (excepto quando no modo DRY (Seco) e FAN ONLY (Só ventoinha))

Carregue em HPORES : Incie e pare a operacao.

Para controlar automaticamente a temperature ambiente poupando energia (excepto quando no modo DIRGY (Seco) e FAN ONLY (Só ventoinha)

Carregue em ECO : Incicie e pare a operacao.

Nota: Na operação de arrefecimento, a temperatura configurada éra maiorar automaticamente em 1 grau/hora durante 2 horas (augento de 2 graus no máximo). A temperatura érá diminui no caso da operação de aquecimento.

10 OPERACAO TIMER

Defina o temporizador quando o aparecido de ar condicionado estiver a funciona.

Configuração de OFF Timer
1	Prima ™OFF para entrada nas definições de DESLIGAR temporizador.
2	Prima ™TEMP (0,5 - 12 horas) para a hora desejada de DESLIGAR temporizador.
3	Prima ™OFF para configurar temporizador para OFF.
4	Prima ™OFF novoamente para cancelar temporizador OFF.

11 AJUSTE DO BRILHO DA LAMPADA DO VISOR

Para diminuir o brilho da lampie do visor ou desliga-la.

1. Prima e segure FAN durante 3 segundos até o;nível de brilho (d0, d i, d2 ou d3) ser mostrado no LCD do telecomando,进驻o solte o botão.
2. Prima Ascensao ou para ajustar o briho em 4 niveis. Temur Diminur

LCD do telecomando	Visor de funciona	Brilho
d3	Lâmpada ilumina brilho total.	100%
d2	Lâmpada ilumina 50% do brilho.	50%
d1	Lâmpada ilumina 50% do brilho e a lâmpada de funciona é desligada.	50%
d0	Todas as lâmpadas são desligadas.	Tudo desligado.

• Nos exemplos de d'le d0, a lampada illumina durante 5 segundos antes de desligar.

12 FUNCIONAMENTO TEMPORARIO

No caso de não se saber quando está ou telecomando ou de as pilhas estreame descarregadas

• Se se carregar no botão RESET, aunities pode ser colocada em funcaoamento ou parada sem o telecomando.
• O modo deestruturao está configurado para a operacao AUTOMATIC (Automatico), a temperatura predefinida é de 24^ e a operacao da ventoinha encastra-se na velocidade automática.

13 OPERACão AUTO RESTART

Para reiniciar automaticamente oSYSTEMA de ar condicionado après una falha de energia (Aunities tem de estar ligada a corrente.)

Configuração

1. Pressione interruptamente o botão RESET (Reinicializar) naunities interior durante 3征求意见 para configurar o acontecimiento. (é emitido um sinal sonoro - 3 bips - e a lampada指示ora do acontecimiento (OPERATION) é pazar 5 vezes/segundo durante 5 seguros).

2. Pressione interruptamente o botão RESET (Reinicializar) naunities interior durante 3 segudos para cancelar o funciona. (é emitido um sinal sonor - 3 bips - mas a lampada indicatora doFUNICIONTO (OPERATION) não pisa)

3. No caso de estar definindo o temporizaron ON ou temporizaron OFF (ligado ou desigado), a OPERacao AUTO RESTART nao sua activa.

14 OPERAZO DE AUTO-LIMPEZA (OPERAZO DE ARREFECIMENTO E A SECO APENAS)

Para prevenir maus odores causados pela humidade na unidade interior

1. Se o botão for corregado uma vez durante o modo "Arrefecimento" ou "Seco", a ventoinha ia Continuing a travaHAR durante mais 30 minuto, desligo-se etao automaticamente. Isto permitir a diminuicao de humidade na unidade interior.
2. Para parar imeditamente a unidade, prima mais 2 vezes em 30 segundos.

Em primeiro lugar, deslige o disjuntor.

Unidade interior e telecomando

• Limpe aunities interior e o telecomando com um pano humedecido, sempre que for necessario.
• Não use benzina, diluente, pô para polar ou produits de limpeza do quando éramente tratados.

Air filters

1. Funcão de proteção de tres horas: Para impedir que aunitada sera executada durante 3 mimros, quando de um rearrancar ou ligation subidos.
2. Operação de pré-aquecimento: Aquecimento da unidade durante 5 horas antes de quando a operação de aquecimento.
3. Aqueça controle de ar: quando a temperatura no quatro atinge o valor programado, a velocidade da ventoinha é automaticamente reduzida e a equipe exterior avenida.
4. Descongelamento automatico: As ventoinhas param durante a operação de descognelamento.
5. Capacidade de aquecimento: O calor é absorvido do exterior e libertado no quatro. quando a temperatura exterior é demasiado boa, utilize及其他 aparelho deaquecimento recomendado em Conjunto com o aparecido de ar condicionado.
6. Possibility de acumiação de novo: Seleciona uma localização para a equipe exterior, de modo que esta não fique exposta à acumiação de novo, folhos ou outros detritos sazonais.
7. Pode ocorro某个 som menor quando a unidade está a operar. Isto é normal visto que o som pode ser provocado pela expansão/contração do plástico.

Nota: Item 2 a 6 para o Modelo de aquecimento

Condições de operação do aparelho de ar condiçãodo

Temp. Operação	Temperatura exterior	Temperatura ambiente
Aquecimento	-15°C ~ 24°C	Inferior a 28°C
Arrefecimento	-15°C ~ 46°C	21°C ~ 32°C
Seco	-15°C ~ 46°C	17°C ~ 32°C

RESOLUÇÃO DE PROBLEMAS (PONTO DE CONTROLLO)

A equipe não funciona.	O arrefecimento ou aquecimento são anormamente baixos.
• O interruptor de corrente principal está desigado. • O disjuntor está aktivado paraURTAR a corrente. • Interruption da correnteética • ON timer está configurado.	• Os filtros estábloqueados com pó. • A temperatura foi regulada incorrectly. • As janelas ou portas está abertas. • A entrada ou saixa de ar da equipe exterior estábloqueada. • A velocidade daventoinha é demasiado baixa. • O modo de operação é FAN ou DRY.

CONTROLO REMOTO SELECCAO A-B

Para seperar autilização do controlo remoto para cada unidade interior na eventualidade da instaliação de 2 unidas de ar condicionadoAdjacentes.

Configuração do controlo remoto B.

1. Pressione o botão RESET (Reinicialização) naunities interior para ligar (ON) aunities de ar condicionado.

2. Aponte o controlo remoto à unidae interior.

3. Pressione ininterruptamente o botão CHECK no controlo remoto utilizing a ponta de um lápis. Aendação "00" irá surgir no esca. (Figura ①)

4. Carregue em MODE enquanto pressiona CHECK. A indicação "B" irá surgir no eça e a indicação "00" irá desaparecer e aunities de ar condidciono irá desiglar-se (OFF). O controlo remotó B é memorizzato. (Figma ②)

Nota: 1. Repita o passo anterior para reconfigurar o controlo remoto para a posicao A.

1. O controlo remoto A não aparece a indicação “A” no esra.
2. A predefinição do controlo remoto de fabrica é A.

①
②

Pouiog nIeepoiotpiou B.
