Vrsta izdelka	Stenski split klimatska naprava
Blagovna znamka	Toshiba
Model	RAS-4M27S3AV-E
Načini delovanja	Hlajenje, ogrevanje, razvlaževanje, samo prezračevanje, samodejno
Posebni načini	Hi-POWER, ECO, Samodejno čiščenje
Časovnik	Zakasnitev izklopa (0,5 do 12 ur)
Nastavitev svetlosti zaslona	4 stopnje (d0, d1, d2, d3)
Daljinski upravljalnik	Infrardeči s priloženimi baterijami AAA (niso priložene)
Zračni filtri	Pralni, čiščenje vsaka 2 tedna
Zaščitna funkcija	3-minutna zaščita
Funkcija predgretja	5 minut
Samodejno odtaljevanje	Da
Samodejni ponovni zagon po izpadu elektrike	Da (nastavljivo)
Delovna temperatura pri hlajenju	Zunanja: -15°C do 46°C, Notranja: 21°C do 32°C
Delovna temperatura pri ogrevanju	Zunanja: -15°C do 24°C, Notranja: manj kot 28°C
Delovna temperatura pri razvlaževanju	Zunanja: -15°C do 46°C, Notranja: 17°C do 32°C
Nastavitev temperature	Hlajenje min 17°C, Ogrevanje max 30°C
Hitrost prezračevanja	AUTO, NIZKA, NIZKA+, SREDNJA, SREDNJA+, VISOKA
Smer zračnega toka	Vodoravno ročno, navpično samodejno (SWING) ali fiksno (FIX)
Vzdrževanje notranje enote	Očistite z vlažno krpo, izogibajte se benzenu, terpentinu itd.
Število strani navodil	84

Pogosto zastavljena vprašanja - RAS-4M27S3AV-E TOSHIBA

Kako očistiti zračne filtre?

Odprite rešetko za dovod zraka, odstranite filtre, posesajte jih ali operite z vodo, pustite, da se posušijo, nato jih ponovno namestite. Čistite jih vsaka 2 tedna.

Kaj storiti, če naprava ne deluje?

Preverite, ali je glavno stikalo vklopljeno, ali odklopnik ni izklopljen, ali napajanje ni prekinjeno in ali časovnik ni aktiviran.

Kako nastaviti časovnik izklopa?

Pritisnite tipko OFF na daljinskem upravljalniku, uporabite tipke za nastavitev za izbiro zamika (0,5 do 12 ur), nato znova pritisnite OFF za potrditev. Za preklic ponovno pritisnite OFF.

Kako uporabiti način Hi-POWER?

Pritisnite tipko Hi-POWER na daljinskem upravljalniku za hitrejše hlajenje ali ogrevanje. Ta način ni na voljo v načinih DRY ali FAN ONLY. Ponovno pritisnite za zaustavitev.

Kako zmanjšati svetlost zaslona?

Držite tipko FAN pritisnjeno 3 sekunde. Zaslon prikaže trenutno stopnjo (d0 do d3). Uporabite tipke za temperaturo za izbiro želene stopnje. d0 izklopi vse luči.

Kaj storiti, če daljinski upravljalnik ne deluje?

Preverite baterije, ponastavite daljinski upravljalnik tako, da odstranite baterijo in pritisnete gumb, nato znova vstavite baterijo. Za začasno delovanje lahko uporabite tudi gumb RESET na notranji enoti.

Kakšna je funkcija samodejnega čiščenja?

V načinu Hlajenje ali Razvlaževanje enkrat pritisnite tipko za samodejno čiščenje. Ventilator še naprej deluje 30 minut, da posuši enoto. Za takojšnjo zaustavitev pritisnite še dvakrat v 30 sekundah.

Kako ponastaviti daljinski upravljalnik za dve enoti?

Na notranji enoti pritisnite RESET za zagon. Usmerite daljinski upravljalnik, držite CHECK, dokler se ne prikaže '00', nato držite MODE, ne da bi spustili CHECK, dokler se ne prikaže 'B'. Daljinski upravljalnik B je shranjen. Za vrnitev na A ponovite postopek.

Kakšni so pogoji delovanja?

Pri hlajenju: zunanja -15°C do 46°C, notranja 21-32°C. Pri ogrevanju: zunanja -15°C do 24°C, notranja <28°C. Pri razvlaževanju: zunanja -15°C do 46°C, notranja 17-32°C.

Kaj storiti ob izpadu elektrike?

Naprava se po vrnitvi elektrike samodejno zažene, če je funkcija samodejnega ponovnega zagona aktivirana. Za aktiviranje ali deaktiviranje držite tipko RESET na notranji enoti pritisnjeno 3 sekunde.

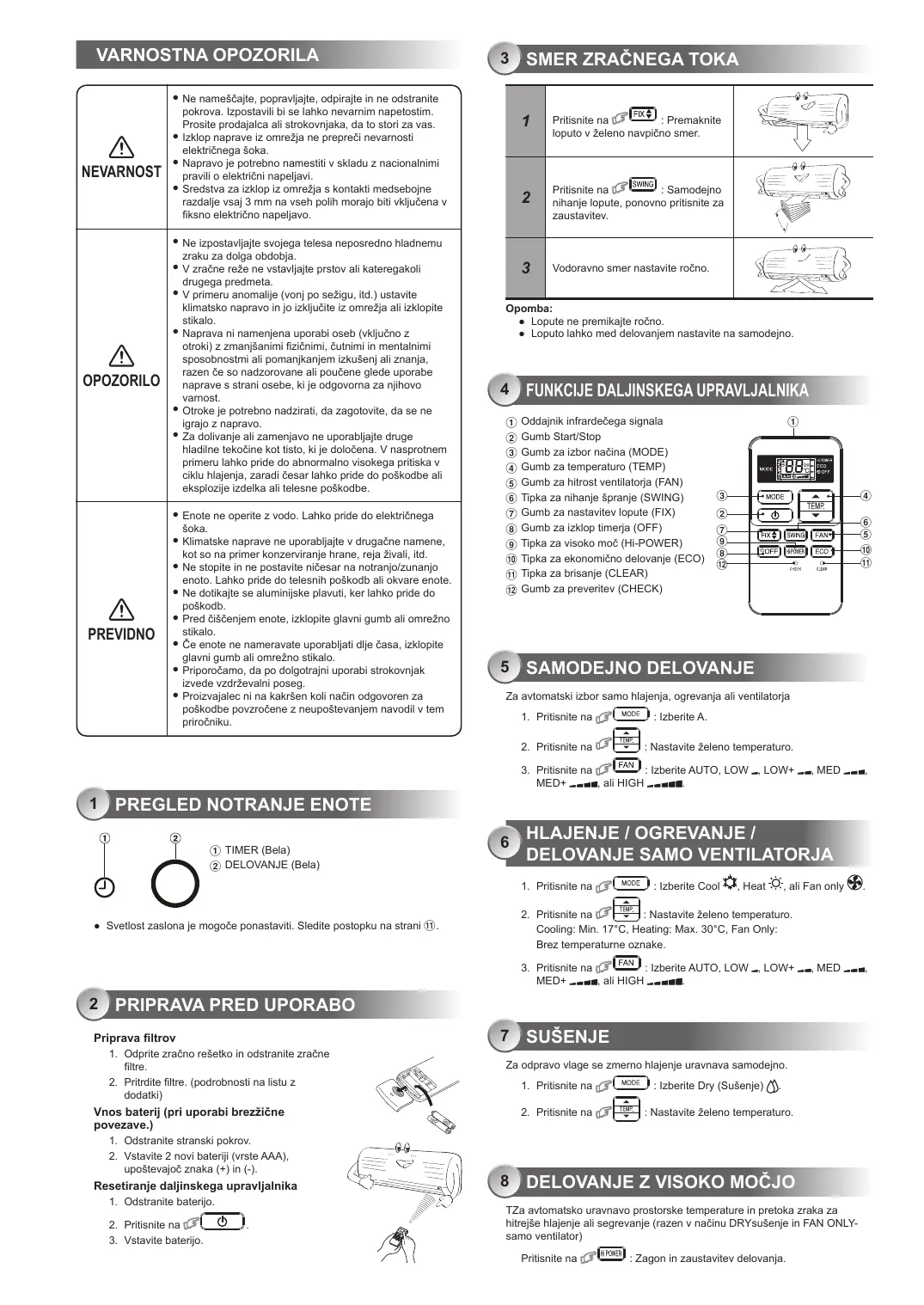

NAVODILA ZA UPORABO RAS-4M27S3AV-E TOSHIBA

NEVARNOST	• Ne nameščajte, popravljaje, odpirajte in ne odstranitePokrova. Izpostavili bi se lahko nevarnim napetostim.Prosite prodajalca ali strokovnjaka, da to stori za vas.• Izklop napravice imozrežja ne prepreci nevarnostilelektricnega šoka.• Napravo je potrebno namesititi v skladu z nazionalnimi pravilovi elektricni napeljiavi.• Sredstva za izklop iz omrežja s kontakti medsebojnrazdalje vsaj 3 mm na vseh morajo bitvi vklučena v fiksno elektricno napeljavo.
OPOZORILO	• Ne izpostavljate svojega telesa nepsoredno hladnemu zraku za dolga obdobija.• V začne reze ne vstavljate prestov ali kateregakoli drugega predmeta.• V primerus anomalijie (vonj po sežigu, itd.) ustavite klimatsko napravino in jo izklučite iz omrežja ali izklopite stikalo.• Naprava ni namenjena uporabi oseb (viklučno z otroki) z zmanjanšanimi fizčnimi, čutnimi in mentalnimi sposobnostmi ali pomanjanekem izkušeni ali znanja, razen če so nadzorovane ali poučene glede uporabe napravse strani osebe, ki je odgovorna za njihovovarnost.• Otroke je potrebno nadzirati, da zagotovite, da se ne igrajo z napravo.• Za dolivanje ali zamenjavo ne uporabljaje drugehladline tekocine kot tisti, ki je dolocena. V nasprotnem primerus lahko pride do abnormalno visokega pritsika v ciklu hlajenja, zaradi Česar lahko pride do poskodbe ali eksplozije izdelka ali telesne poskodbe.
PREVIDNO	• Enote ne operite z vodo. Lahko pride do elektricnega šoka.• Klimatske napravne uporabljaje v drugačne namene, kot so na primer konzerviranje hrane, reja Živali, itd.• Ne stopite in ne postavite nicěsar na notranjo/zunanjo enoto. Lahko pride do telesnih poskodb ali okvare enote.• Ne dotikajte se aluminjske plavuti, ker lahko pride do poskodb.• Pred Čiščenjem enote, izklopite glavni gumb ali omrežnostikalo.• Če enote ne nameravate uporabljati dlje Časa, izklopite glavni gumb ali omrežno stikalo.• Priporočamo, da po dolgotrajni uporabi strokovnjak izvede vzdřevalni poseg.• Proizvajalec no na kákřen koli način odgovoren za poskodbe povzročene z neupoštevanjem navodil v tem priročniku.

1 PREGLED NOTRANJE ENOTE

① TIMER (Bela)
② DELOVANJE (Bela)

• Svetlost zaslona je mogoče ponastaviti. Sledite postopku na strani ⑪.

2 PRIPRAVA PRED UPORABO

Priprava filtrov

1. Odprite zračno rešetko in odstranite zračne filtrne.
2. Prirtdite filtré. (podrobnosti na listu z dodatkì)

Vnos baterij (pri uporabi brezicne povezate).

1. Odstranite stranskiPokrov.
2. Vstavite 206 nabiateriji (vrste AAA), upostevajoc zznaka (+) in (-).

Resetiranje daljinskega upravljalnika

1. Odstranite baterijo.
2. Pritisnite na
3. Vstavite baterijo.

3 SMER ZRAÇNEGA TOKKA

1	Pritisnite na FIX: Premaknite loputo v Želeno navpično smer.
2	Pritisnite na SWING: Samodejno nihanje lopute, ponovno pritsnite za zaustavitev.
3	Vodoravno smer nastavite ročno.

Opomba:

• Lopute ne premikajte ročno.
• Loputo lahko med delovanjem nastavite na samodejno.

4 FUNKCIJE DALJINSKEGA UPRAVLJALNIKA

① Oddajnik infrardečega signala
② Gumb Start/Stop
③ Gumb za izbor načina (MODE)
④ Gumb za temperaturo (TEMP)
(5) Gumb za hitrost ventilatorja (FAN)
(6) Tipka za nihanje špranje (SWING)
⑦ Gumb za nastavitev lopause (FIX)
Gumb za izklop timerja (OFF)
9 Tipka za visoko moč (Hi-POWER)
Tipka za ekonomično delovanje (ECO)
Tipka za brisanje (CLEAR)
(12) Gumb za preveritev (CHECK)

5 SAMODEJNO DELOVANJE

Za avtomatski izbor samo hlajenja, ogrevanja ali ventilatorja

1. Pritisnite na MODE : Izberite A.
2. Pritisnite na: Nastavite zeeleno temperaturo.
3. Pritisnite na FAN : Izberite AUTO, LOW-, LOW+, MED+, MED+ , ali HIGH

HLAJENJE /OGREVANJE /DELOVANJE SAMO VENTILATORJA

1. Pritisnite na MODE : Izberite Cool , Heat , ali Fan only
2. Pritisnite na TEMR : Nastavite zeeleno temperato. Cooling: Min. 17^ Heating: Max. 30^ Fan Only: Brez temperaturone oznake.
3. Pritisnite na FAN : Izberite AUTO, LOW-, LOW+, MED-, MED+ , ali HIGH

7 SUSENJE

Za odpravo vlage se zmerno hlajenje uravnava samodejno.

1. Pritisnite na MODE : Izberite Dry (Sušenje)
2. Pritisnite na: Nastavite zeeleno temperaturo.

8 DELOVANJE Z VISOKO MOCJO

TZa automatsko uravnavo prostorske temperature in pretoka zraka zahitrejshe hlajneni ali segrevanje (razen v načinu DRYsušenje in FAN ONLY-samo ventilator)

Pritisnite na HPOwES : Zagon in zaustavitev delovanja.

Za vamtomatsko arnavnuo temperature za varcevanje z energijo (razen v nacinu DRY-susenje in FAN ONLY-samo ventilator)

Pritisnite na ECO : Zagon in zaustavitev delovanja.

Opomba: Hlajenje: nastvljena temperatura bo avtomatsko narasla 1 stopinjo/uro za 2 uri (najvec 2 stopijn dviga). Pri segrevanju se bo nastvljena temperatura zinizala.

10 DELOVANJE TIMERJA

Vklop/izklop Timerja (OFF)
1	Za vnos nastavitve Časovnika za izklop pritsnite ☑OFF.
2	Za izbiro Želenega Časovnika za izklop pritsnite ☐TEUR. (0,5-12 ur)
3	Za izbiro Časovnika za izklop pritsnite ☑OFF.
4	Za preklic Časovnika za izklop znova pritsnite ☑OFF.

11 NASTAVITEV SVETLOSTI LUCKE ZASLONA

Za zmanjsanje svetlosti luckezaslona ali izklop.

1. Pritisnite in drzite FAN 3 sekunde, dokler ni nivo svetlosti (d0, d1, d2 ali d3) prikazan na LCDju daljinskega upravljalnika, potem izpustite gumb.
2. Pritisnite Rise ali za nastavitev svetosti na 4ih nivojih. Zmanisane

LCD daljinskega upravljanika	Zaslon delovanja	Svetlost
d3	Lučka oddaja vso svetlob.	100%
d2	Lučka oddaja 50% svetlobe.	50%
d1	Lučka oddaja 50% svetlobe in lučka za delovanje je izklopljena.	50%
d0	Vse lučke so izklopljene.	Vse je izklopljeno

V primerih d in d, lučka Žari 5 sekund, preden se izklopi.

12 ZACASNO DELOVANJE

V primeru izgube daljinskega upravljalnka ali praznih baterij

• Pritsnite na gumb RESET, enoto je mogoCe sproziti in prekiniti brez uporabe daljinskega upravljalnika.
• Način delovanja je nestavljnen na SAMODEJNO delovanje (AUTOMATIC), prednastavljena temperatura je 24^ , hitroš ventilatorja je tudi samodejna.

13 SAMODEJNI PONOVNI VKLOP

Za samodejni ponovni vklop klimatske naprvo pe izpadu elektrika (Enota mora biti vklujcena).

Nastavitev

1. Pritsnite in zadržite gumb RESET na notranji enoti za 3 sekunde, da abi nastavili operaciço. (3 piski in lučka OPERATION utropa 5-krat/sek za 5 sekund)
2. Pritisnite in zadrzite gumb RESET na notranji enoti za 3 sekunde, da bei prekiliac operacijo. (3 piski, lučka OPERATION pa ne utprija)
   V primeru, ko je nastavljen ON Časovnik ali OFF Časovnik, se SAMODEJNI PONOVNI VKLOP ne sproži

SAMOCISCENJE (SAMO ZA HLAJENJE IN SUŠENJE)

Za preprečitev neprijjetnih vonjav, ki nastanejo zaradi vlage v notranji enoti.

1. Če v Šačinu "Cool" (hlajenje) ali "Dry" (sušenje) na tipko pritisnete enkrat, bo ventilator deloval za dalnajilj 30 minut, nato se bo avtomatsko izklopil. To be zzmansalo vlago v notrani完整性。
2. Za takojsnjo zaustavitev enote, pritisnite več kot dvakrat v 30 sekundah.

Najprej izklopite omrezn stikalo.

Notranja enota in daljinski upravljalnik

• Po potrebi očistite notranjo enoto in daljinski upravljalnik z mokro krpo.
• Ne uporablajte bencina,razredcila, losilnega praska ali kemiino obdelane krpe za prah.

Zračni filtri

Ocistite vsaka 2 tedna.

1. Odprite mrezo za dovod zraka.
2. Odstranite zracne filtr.
3. Posesajte ali operite in jih posusite.
4. Ponovno nastavite zračne filtré in zaprite mrežo za dovod zraka.

DELOVANJE IN UČINEK

1. Triminutna zašćtna funkćija: Za preprečitev aktiviranja enote za 3 minute, ko jo nenadoma ponovn sprožite ali priklopite na ON.
2. Začetno ogrevanje: Ogrevanje neote za 5 minut, preden se dejavnost ogrevanja prostora dejeansko začne.
3. Kontrola toplega zraka: Ko prostorska temperatura doseze nastavljeno temperaturo, se hitrost ventilatorja samodejno zmanija, zunanja enota pa se zaustavi.
4. Samodejna odmrznitev: Med odmrzovanjem se bo ventilator zaustvil.
5. Grelna zmogljivost: Toplota se absorbirba od zunaj in se sprosti v prostor. Ko je zunanja temperatura prenizka, je potrebro nskupaj s klimatsko napravo uporabljati še dodaten grelinik.
6. Pozornost na kopičenje sega: Za zunanjo enoto izberite mesto, ki bo zašiteno pred snegom, kopičenjem listja ali drugihsezonskih nanosov.
7. Med delovanjem enote lahko zašilete manjšePokanje. Gre za normalen pojav, zvok je posledica raztezanja/krčenja plastike.

Opomba: Tocke 2 do 6 za model z ogrevanjem

Pogoji delovanja klimatske naprav

Temp. Delovanje	Zunanja temperatura	Prostorska temperatura
Ogrevanje	-15°C ~ 24°C	Manj kot 28°C
Hlajenje	-15°C ~ 46°C	21°C ~ 32°C
Sušenje	-15°C ~ 46°C	17°C ~ 32°C

ODPRAVLJANJE TEZAV (KONTROLNA TOCKA)

Enota ne deluje.	Hajenje ali segrevanje je nenavadno šibko.
• Glavni vklopi ni gumb je izklučen. • Omrežno stikalo je nestavljeno za prekinitev elektrínega napajanja. • Prekinitev elektrínega toka • Timer je vkiopljen.	• Filtri so prašni. • Temperatura ni bila pravilno nestavljena. • Okna ali vrata so odpra. • Zračni zhodi ali izhodi zunanje enote so blokirani. • Hitrost ventilatorja je prenizka. • Način delovanja je nestavljena na VENTILATOR (FAN) ali SÜSENJE (DRY).

DALJINSKI UPRAVLJALNIK IZBOR A-B

Za ločeno uporabo daljininskéga upravljnika vprimeru 2 notranjih enot, ki se nahajata blizu ena druge.

Daljinski upravljalnik Nastavitev B

1. Pritisnite na gumb RESET na notranji enoti za vklop klimatske naprave.
2. Daljinski upravljalnik usmerite v notranjo enoto.
3. Pritisnite in zadržite gumb CHECK na daljinskem upravljalniku s konico svinčnika. Na prikazu se pojaví "00". (SI. ①)
4. Ko držite pritisnjen gumb MODE pritisnite na gumb O CHECK. Na prikazu se pojavi "B", "00" izgine in klimatska naprava se izklopi. Daljinski upravljalnik B se shrani. (SI. ②)

Opomba: 1. Ponovite zgornje korake za resetiranjne daljinskega upravljnakika na A.

1. Za daljinski upravlajnik A se ne pojav prikaz "A".
2. A je tovarniška nastavitev daljinskega upravljalnika.
