Type de produit	Climatiseur mural
Caractéristiques techniques principales	Inverter, système de climatisation réversible
Alimentation électrique	Monophasé, 220-240 V, 50 Hz
Dimensions approximatives	Unité intérieure : 800 x 290 x 200 mm, Unité extérieure : 800 x 600 x 300 mm
Poids	Unité intérieure : 8 kg, Unité extérieure : 30 kg
Compatibilités	Compatible avec les systèmes de contrôle à distance et les thermostats intelligents
Type de réfrigérant	R32
Puissance de refroidissement	2,7 kW
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, entretien annuel recommandé par un professionnel
Pièces détachées et réparabilité	Disponibilité des pièces détachées à travers les revendeurs agréés
Sécurité	Protection contre les surcharges, système de verrouillage de sécurité
Informations générales utiles	Garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - RAS-4M27S3AV-E TOSHIBA

Comment puis-je régler la température de mon TOSHIBA RAS-4M27S3AV-E ?

Utilisez la télécommande fournie pour appuyer sur le bouton de réglage de la température. Vous pouvez augmenter ou diminuer la température en utilisant les flèches correspondantes.

Que faire si l'unité ne s'allume pas ?

Vérifiez que l'unité est correctement branchée à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi mon climatiseur fait-il du bruit ?

Un bruit inhabituel peut indiquer un problème. Vérifiez s'il y a des objets obstruant le ventilateur ou si les filtres sont sales. Un nettoyage peut résoudre le problème.

Comment nettoyer les filtres de l'appareil ?

Retirez les filtres en suivant les instructions du manuel. Lavez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

L'unité ne refroidit pas correctement, que dois-je faire ?

Vérifiez que les filtres sont propres et que les volets sont ouverts. Si le problème persiste, il peut y avoir un manque de réfrigérant, et il est recommandé de contacter un professionnel.

Comment changer le mode de fonctionnement de l'appareil ?

Utilisez la télécommande pour sélectionner le mode souhaité (refroidissement, chauffage, déshumidification, ventilation) en appuyant sur le bouton 'Mode'.

Mon appareil affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client de TOSHIBA.

Est-ce que je peux utiliser l'appareil en hiver ?

Oui, le TOSHIBA RAS-4M27S3AV-E peut être utilisé en mode chauffage en hiver, mais assurez-vous que l'unité est conçue pour fonctionner à des températures extérieures basses.

Comment régler la vitesse du ventilateur ?

Utilisez la télécommande pour changer la vitesse du ventilateur en appuyant sur le bouton 'Vitesse du ventilateur' et en sélectionnant la vitesse souhaitée.

Que faire si l'appareil fuit de l'eau ?

Vérifiez que le tuyau de drainage n'est pas obstrué. Si le problème persiste, il est conseillé de faire appel à un technicien qualifié.

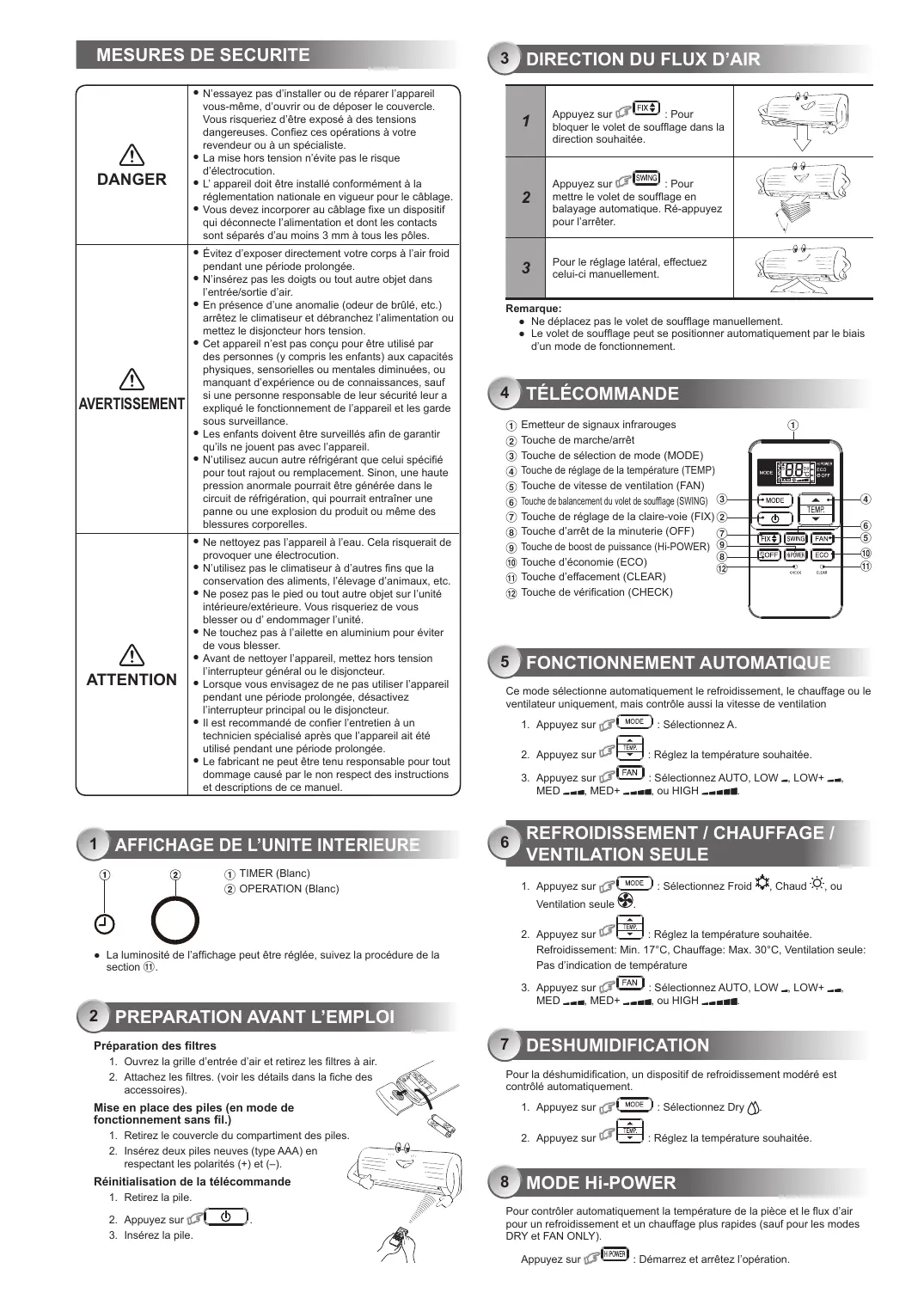

MODE D'EMPLOI RAS-4M27S3AV-E TOSHIBA

• La luminosité de l'affichage peut être régulée, suivez la procédure de la section ⑪.

Préparation des filtres

1. Ouvrez la grille d'entrée d'air et retirez les filtres à air.
2. Attachez les filtres. (voir les détails dans la fiche des accessoires).

Mise en place des piles (en mode de fonctionnement sans fil.)

1. Retirez le couvercle du compartiment des piles.
2. Insérez deux piles neuves (type AAA) en respectant les polarités (+) et (-).

Réinitialisation de la télécommande

1. Retirez la pile.
2. Appuyez sur
3. Insérez la pile.

1	Appuyez sur FFX : Pour bloquer le volet de soufflage dans la direction souhaitée.
2	Appuyez sur SWING : Pourmettre le volet de soufflage en balayage automatique. Ré-appuyez pour l'arrête.
3	Pour le réglage latéral, effectez celui-ci manuellement.

Remarque:

• Ne déplacez pas le volet de soufflage manuellement. Le volet de soufflage peut se positionner automatiquement par le biais d'un mode de fonctionnement.

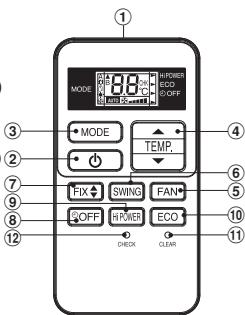

4 Télécommande

① Émetteur de signaux infrarouges (2) Touche de marche/arrêt (3) Touche de sélection de mode (MODE) ④ Touche de réglage de la température (TEMP) (5) Touche de vitesse de ventilation (FAN) ⑥ Touche de balancement du volet de soufflage (SWING) ⑦ Touche de réglage de la claire-voie (FIX) (8) Touche d'arrêt de la minuterie (OFF) (9) Touche de boost de puissance (Hi-POWER) 10 Touche d'économie (ECO) (1) Touche d'effacement (CLEAR) 12 Touche de vérification (CHECK)

Fonctionnement automatique

Ce mode sélectionne automatiquement le refroidissement, le chiffage ou le ventilateur uniquement, mais contrôle aussi la vitesse de ventilation

1. Appuyez sur

Sélectionnez A.

Réglez la température souhaitée.

Sélectionnez AUTO, LOW-, LOW+

MED-MED+

ou HIGH

Refroidissement / chauffage / ventilation seule

1. Appuyez sur Ventilation seule

Sélectionnez Froid, Chaud, ou

1. Appuyez sur

Réglez la température souhaitée.

Refroidissement: Min. 17°C, Chauffage: Max. 30°C, Ventilation seule: Pas d'indication de température

1. Appuyez sur

Sélectionnez AUTO LOW-LOW+

MED-MED+

+ou HIGH

Deshumidification

Pour la déshumidification, un dispositif de refroidissement modéré est contrôle automatique.

1. Appuyez sur

Sélectionnez Dry

1. Appuyez sur

Réglez la température souhaitée.

Mode Hi-POWER

Pour contrôler automatiquement la température de la pièce et le flux d'air pour un refroidissement et un séchage plus rapides (sauf pour les modes DRY et FAN ONLY).

Appuyez sur

Démarrer et arrêter l'opération.

Pour contrôler automatiquement les économies d'énergie d'une pièce (sauf pour les modes DRY et FAN ONLY)

Appuyez sur Eco : Démarrez et arrêtez l'opération.

Remarque: Mode refroidissement; la température définie augmentera automatiquement de 1 degré/heure pendant 2 heures (2 degrés d'augmentation maximum). Pour le mode chauffage, la température définie diminuera.

10 Fonctionnement de la minuterie

Régler la minuterie lorsque le climatiseur est en fonctionnement.

Réglage de la mise en arrêt de la miniterie
1	Appuyez sur ①OFF pour entraîr dans le réglage de mise à l'arrêt de la miniterie
2	Appuyez sur ②TRIE pour sélectionner le temps d'arrêt de la miniterie (0,5-12 heures)
3	Appuyez sur ③OFF pour activer la mise à l'arrêt de la miniterie.
4	Appuyez une nouvelle fois sur ④OFF pour annuler la mise à l'arrêt de la miniterie.

Pour diminuer la luminosité de la lampe d'affichage ou la désactiver.

1. Maintenez la touche FAN enfoncée pendant 3 secondes jusqu'à ce que le niveau de luminosité (d0, d1, d2 ou d3) s'affiche sur l'afficheur LCD de la télécommande, puis relâchez la touche.
2. Appuyez sur Monter en 4 niveaux. Diminuer pour régler la luminosité

Afficheur LCD de la télékommande	Affichage de l'opération	Luminosité
d3	La lampe s'éclaire à pleine luminosité.	100%
d2	La lampe s'éclaire à une luminosité de 50%.	50%
d1	La lampe s'éclaire à une luminosité de 50% et la lampe de fonctionnement est désactivée.	50%
d0	Toutes les lampes sont désactivées.	Toutes désactivées

• Dans les exemples d'ét d'u, la lampe s'éclaire pendant 5 secondes avant de s'éteindre.

12 Fonctionnement temporaire

Utilisez ce mode quand les piles de la télécommande sont à plat ou que la télécommande est mal positionnée.

L'appui de la touche RESET permet de démarrer et d'arrêter l'appareil sans utiliser la télécommande. - Le mode de fonctionnement est réglé sur AUTOMATIC, la température prédictée est de 24°C et le mode de fonctionnement du ventilateur est réglé sur vitesse automatique.

Cette fonction redémarrage automatiquement le climatiseur après une panne secteur (à condition que l'appareil soit sous tension).

Réglage

1. Maintenez la touche RESET de l'unité interieure enfoncée pendant trois secondes pour annuler le mode. (On entend 3 bips et l'indicateur OPERATION clignote 5 fois/seconde pendant 5 secondes).
2. Maintenez la touche RESET de l'unité interieure enfoncée pendant 3 secondes pour annuler le mode. (On entend 3 bips mais l'indicateur OPERATION ne clignote pas)
3. Si le minuteur de marche (ON) ou d'arrêt (OFF) est sélectionné, la OPERATION DE REDEMARRAGE AUTOMATIQUE n'est pas activée.

14 Operation de nettoyage automatique (MODES FROID et deshumidification seulement)

Ce mode évite les mauvaises odeurs dégagées par l'humidité présente dans l'unité intérieure.

1. Si vous appuyez une fois sur la touche en mode "Froid" ou "Déshumidification", le ventilateur continue de tourner pendant 30 minutes supplémentaires, puis s'arrête automatiquement. Cela réduit l'humidité accumulée dans l'unité intérieure.
2. Pour arrêter immédiatement l'unité, appuyez 2 fois de plus sur dans les 30 secondes.

Commencez par permettre le disjoncteur hors tension.

Unité interieure et télécommande

• Nettoyez l'unité intérieure et la télécommande avec un chiffon humide quand cela s'avère nécessaire.
• N'utiliez pas de benzène, de térébentine, de poudre de polissage ou un chiffon chimique.

Filtres à air

Nettoyez-les toutes les 2 semaines.

1. Ouvrez la grille d'admission d'air.
2. Retirez les filtres à air.
3. Aspirez-les ou lavez-les puis laissez-les sécher.
4. Réinstallez les filtres à air et fermez la grille d'admission d'air.

16 Fonctions et performances

1. Fonction de protection de trois minutes: Cette fonction empêche l'appareil de fonctionner pendant 3 minutes environ en cas de remise en marche immédiate après un arrêt de l'appareil.
2. Fonction de préchauffage: Préchauffe l'appareil pendant 5 minutes avant de souffler de l'air chaud.
3. Commande d'air chaud: Quand la température ambiant atteint la température définie, la vitesse du ventilateur est automatiquement réduite et l'unité extérieure est arrêtée.
4. Déglacage automatique: Les ventilateurs s'arrêtent pendant le dégivrage.
5. Capacité de chauffage: La chaleur est absorbée de l'extérieur et libérée dans la pièce. Quand la température extérieure est insuffisante, il est recommandé d'utiliser un autre appareil de chauffage associé au climatiseur.
6. Conseils pour éviter les accumulations de neige: Choisissez pour l'unité extérieure un emplacement qui n'est pas exposé aux flocons de neige, et à l'accumulation de feuilles ou autres débris saisonniers.
7. Quelques faibles sons de craquement peuvent se faire entendre pendant le fonctionnement de l'appareil. Ceci est normal car ces craquements peuvent être provoqués par l'expansion/la contraction du plastique.

Remarque: Les points 2 à 6 s'appliquent aux modèles réversibles.

Conditions de fonctionnement du climatiseur

Temp. Mode de fonctionnement	Température extérieure	Température Intérieure
Chauffage	-15°C ~ 24°C	Moins de 28°C
Refroidissement	-15°C ~ 46°C	21°C ~ 32°C
Déshumidification	-15°C ~ 46°C	17°C ~ 32°C

17 Depannage (elements a verifier)

L'appareil ne fonctionne pas.	Le refroidissement ou le chauffage est anormalement lent.
• L'interrupteur d'alimentation principal est hors tension. • Le disjoncteur est activé pour couper l'alimentation. • L'alimentation électrique est coupée. • La minuterie ON est réglée.	• Les filtres sont encrassés. • La température n'a pas été réalisée correctement. • Les fenêtres ou les portes sont ouvertes. • L'entrée ou la sortie d'air de l'unité extérieur est obstruée. • La vitesse du ventilateur est trop lente. • Le mode de fonctionnement FAN ou DRY est activé.

Pour désigner l'utilisation de la télécommande pour chaque unité intérieure dans le cas où 2 climatisateurs sont installés à proximité.

Réglage b de la télécommande.

1. Appuyez sur la touche RESET de l'unité intérieure pour mettre le climatiseur en marche.
2. Pointez la télécommande en direction de l'unité intérieure.
3. Maintenez la touche CHECK de la télécommande enfoncée avec la pointe d'un stylo. "00" apparait sur l'affichage. (Image ①)
4. Appuyez sur la touche MODE sans relâcher la touche CHECK. "B" apparait sur l'affiche. "00" disparait et le climatiseur s'arrête. La télécommande B est mémorisée. (Image ②)

Remarque: 1. Répétez les étapes ci-dessus pour réinitialiser la télécommande en A.

1. La télécommande A n'a pas d'affichage "A".
2. Le réglage par défaut d'usine de la télécommande est A.

① TIMER (Blanche) ② OPERATION (Blanche)
