KÄYTTÖOHJE RAS-4M27S3AV-E TOSHIBA

VAARA	·Alà asenna tai korjaa laitetta ominpān alakā avaa tai irrota sen kancta. Muussa tapauksessa voit altistua vaarallisen suurille jännitteille. Pyyda jalleenmyjäa tai valtuutetta asentajaa suorittamaan{name toimenpiteet. ·Laitteen virran katkaiseminen ei poista mahdollisen sāhköiskun vaaraa. ·Laite on asennettava paikallisten sāhkömäräysten mukaisesti. ·Kiinteāan johdotukseen on liettāvā pākyktkin, Jonka koskettimien ilmavāli on vāhintān 3 mm kaikissa navoissa.
VAROITUS	·Alà altista kehoasi pitkäksi aikaa kylmälle ilmavirralle. ·Alà tynöna sormea tai mitään tavaroita ilmanottoaukkoon/ ilman ulostuloaukkoon. ·Mikāli jotakin epātavallista (palaneen kárya tms.) ilmenee, pysāytä ilmastointilaite ja kytke se irti virtualähteestä tai katkaise virta katkaisimesta. ·Tātā laitetta ei saa kāyttaa henkilō (mukaan lukien lapset), joiden fyisiset, aisti tai henkitet kyvyt ovat rajoittuneet, tai joilla ei ole riittāvää kokemusta tai tuntermusta laitteesta, elleidān turvallisuudesta vastuussa oleva henkilö ole opastanut heītā siñā. ·Lapsia on kiellettāvā leikkimastā laitteella. ·Alà kāytä mitään muuta kuin māarītetya kylmaainetta aineen lisāyksen tai vaihdon yhteydassä. Muuten jāhdytskiertoon saattaa kehittyä epātavallisen korkea paine, mikā puolestaan voi johtaa tuotteen vikaantumiseen tai rājāhtāmisesen tai aiheuttaa henkilövahingon.
HUOMIO	·Alà pesé laitetta vedellä. Se voi aiheuttaa sāhköiskun. ·Alà kāytä ilmastointilaitetta muuhun kuin sen varsinaiseen kāytötarkoitukseen, esim. elintarvikkeiden pitāmseen viileänä tms. ·Alà nouse sisä-/ulkoyksikön päläle tai laita mitään sen pälä. Se voi johtaa tapaturmaan tai vahingoittaa laitetta. ·Alà kosketa aluminilaippaa, sillā se sattaa aiheuttaa loukaantumisen. ·Katkaise laittee virta pākyktimesta tai virtakytkimesta ennen sen puhistamista. ·Jos laitetta ei aiota kāytäa pīkään aikaaan, katkaise sen voita pākyktimesta tai virtakytkimesta. ·On suositeltavaa, etta laittee nuholto anetaan asiantuntijan hoidettavaksbi pitkān kāytöajan jälkeen. ·Valmistaja ei ota mitään vastauta vahingoista, joita aiheutuu jos tāmān oppaan ohjetae i noudateta.

1 SISÄYKSIKÖN NÄYTTO

① TIMER (Valkoinen)
② OPERATION (Valko

• Nayton kirkkautta voi saataa noudattamalla sivun ⑪ ohjeita.

2 VALMISTELU ENNEN KÄYTTÖA

Suodattimien valmistelu

1. Avaan imano'tosaleikko ja irrotta ilmansuodatimt.
2. Kiinittā suodattimet. (Kts. tāydentāvī tiejoj liitteesta)

Paristojen asentaminen (käytettaessä langatota toiminta.)

1. Irrota liu'utettava suojus.
2. Laita sisään kaksi uutta AAA-paristoa varmistäen, etta (+)- ja (-)-navat tulevat oikeinpain.

Kauko-saätimen Uudelleenasettaminen

1. Poista paristo.
2. Paina
3. Aseta paristo paikalleen.

3 ILMANVIRTAUKSEN SUUNTA

1	Paina ☐FIX ☐: Siirr sälleikkö halamaasi asentoon pystysuunnassa.
2	Paina ☐SWING ☐: Llma virta automaattisesti. Pysäytä sälleikkon käntyminen painamalla painiketta uudelleen.
3	Sädä halamasi asento vaakasuunnassa manuaalisesti.

Huomaa:

• Alä liikuta säleikkoä kasin tai muulla ravalla.
• Säleikkö saattaa automaattisessa- tilassa ollessa liikkua.

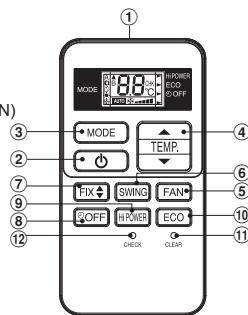

4 KAUKO-SÄÄDIN

(1) Infrapunalahetin
2 Kännistys-/pysäytyspainike
③ Tilanvalintapainike (MODE)
4 Lampotilan saatopainike (TEMP)
(5) Puhaltimen nopeuden säätöpainike (FAN)
(6) Säleikön suuntaamis-painike (SWING)
⑦ Saleikonasetuspainike(FIX)
⑧ Pysahtysajastimen painike (OFF)
9 Suurtehopainike (Hi-POWER)
10 Virransästöpainike (ECO)
⑪ Poisto-painike (CLEAR)
(12) Tarkistus-painike (CHECK)

5 AUTOMAATTIKÄYTTO

Jähdytkysen, lammitykser tai pelkan pahallinkayton automaattinen valinta seka

1. Paina MODE : Valitse A.
2. Paina : Aseta haluamasi lampotila.
3. Paina FAN : Valitse AUTO, LOW , LOV MED+ , tai HIGH

6 JAAHDYTYS / LAMMITYS / PELKKÄ PUHALLINKÄYTTÖ

1. Paina MODE : Valitse Jaahdytys , Lammitys , tai Pelkkä puhallin
2. Paina TEMUR: Aseta haluamasi lampotila. Jaahdytys: Min. 17^ Lammitys:Max. 30^ Pelkkpuhallin: Ei mairitetata
3. Paina FAN : Valitse AUTO, LOW-, LOW+, MED-, MED+ , tai HIGH

7 KUIVATUS

Kosteudens poistoa varten keskitasoen jaahdytstoiminto saadetaan automahtiesit.

1. Paina MODE : Valitse Kuivatus
2. Paina : Aseta haluamasi lamptila.

8 SUURTEHOKÄYTTO

Voidaksesi automaattisesti sàttä huanelampötilaa ji ilmanpuhallusta nopeutkaaksi si villentymista tai lampenemistä. (Ei toimi KUIVATUS ja PELKKA PUHALLIN tiolissa)

Paina HiPOWER: Kännistä ja pysäytä toiminta.

Voidaksesi automaistesti saahtua honnelampotila ja saaasta energiankulutista (Ei tomi KUIVATUS ja PELKKA PUHALLIN Tiloisa)

: Käynnista ja pysäytä toiminta.

Huomaa: Vileentäminen: Asetettu lampötila nousee automaattisesti yhdellä asteella tunnissa kahden tunnin ajan (enintään kahden asteen verran). Lammittäessä asetettu lampötila vastaavasti alenee yhdellä asteella tunnissa.

10 AJASTINKÄYTTO

Aseta ajastin ilmastointilaitteen kaydessä.

Käynnistys- asettaminen
1	Aseta ajastimen OFF-asetukset painamalla 0OFF.
2	Valitse haluttu OFF-ajastin painamalla TEMR. (0.5 - 12 hrs)
3	Paina 0OFF asettaaksesi OFF ajastuksen.
4	Paina 0OFF uudelleen peruuttaaksesi OFF ajastuksen.

11 NÄYTÖN LAMPUN KIRKKAUDEN SÄÄTÖ

Nayton lampun kirkkauden saatö tai sammuttaminen:

1. Pida FAN -painiketta painettuna 3 sekunnin ajan, kunnes kirkkaustaso (d0, d1, d2 tai d3) nakyy kaukosaatimen LCD-naytossa. Vapauta painike.

2. Painikkeita TiiRise tai painamalla voit saatata

kirkkauden 4 eri tasolle.

Kaukosäätmen LCD-näytö	Näytö toimintatila	Kirkkaus
d3	Lamppu palaa tãydellã kirkkaudella.	100%
d2	Lamppu palaa 50 %:n kirkkaudella.	50%
d1	Lamppu palaa 50 %:n kirkkaudella ja toimtolampu on smmutettuna.	50%
d0	Kaikki lamput on smmututtu.	Kaikki smmututtu

• Tilojen d'ja d'esimerkeissä lamppu sytty 5 sekunnin ajaksi ennen kuin se sammu.

12 TILAPÄINEN KÄYTTÖ

Jos kaukosaaadin on kadoksissa tai sen paristot oat tvhjentyneet

Laite voidaan kaynistaa tai pysisyta iinan kaukosoadainta painmalla RESET-painkita.
AUTOMAATTINEN-toiminta on
tehdasasetuksena, eisiasetetu lampotila on 24^ . Puhallin-toiminnan tehdasasetuksena on
automaattinen nopeus.

13AUTOMAATTINENUUDELLEENKÄYNNISTYS

Imlstoitilaare kaynistyte automaattisei uudelen sahkokatkon jalkeen (Laitteen virran on otta vallaa sahkokatkon sattuella.)

Asetus

1. Paina ja pida alaspainettuna sisayksikon RESET-painiketta 3 sekunnin ajan. (Kuulet 3 piippausta ja TOIMINTA valo vilkkuu 5 kertaa/sekunti viiden sekunnin ajan)
2. Paina ja pida alaspainettuna sisayksikon RESET-painiketta 3 sekunnin ajan kumotaksesi toiminto. (Kuulet 3 piippausta mutta TOIMINTA valo ei vilku)
   Jos ajastin PAALLA tai POIs aetasetan, ei ATOMAATTINEN UUDELLENKEKAYNINTSYs aktivodu.

ITSEPUHDDISTUSTOIMINTO (VAIN JAAHDYTS-JA KUVAKÄYTTO)

Sisayskikkon keraantván rosteuden aiheuttamahan pahun hajun vaillamiseks.

1. Jos -painiketta painetaan kerran "jäahdyts"- tai "kuivatuskayton" aikana, puhallin toimii viel 30 minuutin ajan, minka jälkeen se kytektyty automaattisesti pois pälta. Näin varmistetaan kosteeden vaheneminen sisiyskösasta.
2. Pysaytlaite valittomasti painamalla yli 2 sekuntia 30 sekunnin kuluessa.

Katkaise ensin laitteen virta virtakatkaisimesta.

Sisayksikkö ja kaukosaadin

• Puhdista sisayksikko ja kaukosään tarvittaessa kostealla liinalla.
  Aia kayta bensiini, tinneria, puhdistusjauhetta tai kemialisiesti kasieltayu puhdistuslinnaa.

IImansuodattimet

Puhdista laite kahden viikon valein.

1. Avaa ilmanottosaleikkö.
2. Irrota ijmansuodattimet.
3. Imuroi tai pese ja kuivaa ne.
4. Aseta ilmansuodattimet takaisin paikalleen ja sulje ilmanottosaleikkö.

16 TOIMINTA JA SUORITUSKYKY

1. Kolmen minuutin sujoaistoiminto: Laite aktivoituu kolmen minuutin vivoellä, kun se käynistetään uudelteen tai kytketaan pälä akillisesti.
2. Eslammstitvoistoimin: Laetitta eslammitetaa viden minuutin ajan annen laemmityimnonn kayninstymista.
3. Lampiman ilman saató: Kun huoneenlampotila saavuttaa asetetun lampotilan, puhaltimen nopeus hidastuu automaattisesti ja ukloyksikko psahty.
4. Automaattinen sulatus: Puhaltimet pysahtyvat sulatuksen ajaksi.
5. Lammitystheo: Lampor absorboidaan ulkoilmastaj sa se vapautu huongetiloihin. Kun loclampotila on lian matala, on kaytettava muuta susoistelta lammityslaitetta yhdessa ilmastointnilaitteen kanssa.
6. Estä lumen keraantyminen ukyoskön pääle: Valitse ukyosikölle sellainen paikka, jossa sen pääle ei pääse keräantymän lunta, puista pudonneita lehtä tai vastaavaa
7. Laitteesta saattaa kuulua vahia tata natinaa sen toiminnan aikana. Tama on normalaia, silla aani aiheutuu muovin lajentumisesta tai supistumisesta. Huomaa: kohdat 2-6 koskevat lammitysmallia.

Ilmastointilaitteen kaytoloosuheet

Temp. Käytö	Ulkolämpötila	Huoneen Lämpötila
Lammitys	-15°C ~ 24°C	Alle 28°C
Jähdyts	-15°C ~ 46°C	21°C ~ 32°C
Kuivatus	-15°C ~ 46°C	17°C ~ 32°C

17 VIANETSINTÄ (TARKISTETTAVAT SEIKAT)

Laite ei toimi.	Laitteen päävirtakytkin on off- asennossa.
• Jäähdytksen tai lammityksen teho on heikko. • Laitteen virransyöttö on katkaistu virrankatkaisimesta. • Viransyöttö on katkennut (esim. sahkökatko). • Käynnistysajastin on asetettu.	• Poly on tutkinut suodattimet. • Lämpötilaa ei ole asetettu oikein. • Ikkuna tai ovi on auki. • Ulloyksikön ilmanottoaukko tai ilman ulostuloaukko on tutkeutunut. • Puhaltimen noopeus on liian hidas. • Käytötila on FAN tai DRY.

18) KAUKOSÄÄTIMEN A-B VALINTA

Nain voit kayttaa samaa koukaadinta erikeh seen kahen toistensa laheysydessa sijaietvan ilmasotintilaiteen kanssa.

Kaukosaaatimen B-asetus

1. Paina sisayksikon RESET-painiketta käynnistäksesi ilmastointilaite.
2. Suunta kauko-saadin sisayksikkoo kohti.

3. Paina ja pida kauko-saatimen oCHECK -painiketta kynan kärjen avulla. "00" tulee nakyviin ruudulle. (Kuva ①)

4. Samalla kun poinatmode -painiketta, paina CHECK.B"tulee nakyvin ja "00" katoaa. Ilmastointlaite sommuu. Kauko-ohjaimen B-asetus tallentuu muistin. (Kuva 2)

Huomaa: 1. Toimi yllä esitetyllä tavalla asettaaksesi kaukosaädin A-tilaan.

1. Kauko-saatimen A-asetuksen "A" ei tule nakyviin.
2. Kauko-saatimen tehdasasetus on A.

①

2
