Typ produktu	Klimatyzator ścienny split
Marka	Toshiba
Model	RAS-4M27S3AV-E
Tryby pracy	Chłodzenie, Ogrzewanie, Osuszanie, Wentylacja, Automatyczny
Tryby specjalne	Hi-POWER, ECO, Automatyczne czyszczenie
Timer	Opóźnione wyłączenie (0,5 do 12 godzin)
Regulacja jasności wyświetlacza	4 poziomy (d0, d1, d2, d3)
Pilot	Podczerwień z bateriami AAA (nie dołączone)
Filtry powietrza	Zmywalne, czyszczenie co 2 tygodnie
Funkcja ochronna	Ochrona 3-minutowa
Funkcja podgrzewania	5 minut
Automatyczne odszranianie	Tak
Automatyczne ponowne uruchomienie po awarii zasilania	Tak (regulowane)
Temperatura pracy w trybie chłodzenia	Zewnętrzna: -15°C do 46°C, Wewnętrzna: 21°C do 32°C
Temperatura pracy w trybie ogrzewania	Zewnętrzna: -15°C do 24°C, Wewnętrzna: poniżej 28°C
Temperatura pracy w trybie osuszania	Zewnętrzna: -15°C do 46°C, Wewnętrzna: 17°C do 32°C
Regulacja temperatury	Chłodzenie min 17°C, Ogrzewanie max 30°C
Prędkość wentylatora	AUTO, LOW, LOW+, MED, MED+, HIGH
Kierunek przepływu powietrza	Pionowy manualny, poziomy automatyczny (SWING) lub stały (FIX)
Konserwacja jednostki wewnętrznej	Czyścić wilgotną szmatką, unikać benzenu, terpentyny itp.
Liczba stron instrukcji	84

Często zadawane pytania - RAS-4M27S3AV-E TOSHIBA

Jak czyścić filtry powietrza?

Otwórz kratkę wlotu powietrza, wyjmij filtry, odkurz je lub umyj w wodzie, pozostaw do wyschnięcia, a następnie zamontuj ponownie. Czyść je co 2 tygodnie.

Co zrobić, jeśli urządzenie nie działa?

Sprawdź, czy główny wyłącznik jest włączony, czy wyłącznik nie zadziałał, czy zasilanie nie jest odcięte i czy timer nie jest aktywny.

Jak ustawić timer wyłączenia?

Naciśnij przycisk OFF na pilocie, użyj przycisków regulacji, aby wybrać opóźnienie (0,5 do 12 godzin), a następnie naciśnij ponownie OFF, aby potwierdzić. Aby anulować, naciśnij ponownie OFF.

Jak korzystać z trybu Hi-POWER?

Naciśnij przycisk Hi-POWER na pilocie, aby włączyć szybsze chłodzenie lub ogrzewanie. Ten tryb nie jest dostępny w trybie DRY lub FAN ONLY. Naciśnij ponownie, aby zatrzymać.

Jak zmniejszyć jasność wyświetlacza?

Przytrzymaj przycisk FAN przez 3 sekundy. Ekran wyświetli bieżący poziom (d0 do d3). Użyj przycisków temperatury, aby wybrać żądany poziom. d0 wyłącza wszystkie lampki.

Co zrobić, jeśli pilot nie działa?

Sprawdź baterie, zresetuj pilot, wyjmując baterię i naciskając przycisk, a następnie włóż baterię ponownie. Możesz również użyć przycisku RESET na jednostce wewnętrznej do tymczasowego działania.

Jaka jest funkcja automatycznego czyszczenia?

W trybie chłodzenia lub osuszania naciśnij raz przycisk automatycznego czyszczenia. Wentylator będzie działał przez 30 minut, aby osuszyć jednostkę. Aby natychmiast zatrzymać, naciśnij jeszcze dwa razy w ciągu 30 sekund.

Jak zresetować pilot dla dwóch jednostek?

Na jednostce wewnętrznej naciśnij RESET, aby uruchomić. Skieruj pilot, przytrzymaj CHECK, aż pojawi się '00', następnie przytrzymaj MODE nie zwalniając CHECK, aż pojawi się 'B'. Pilot B zostaje zapamiętany. Aby wrócić do A, powtórz czynność.

Jakie są warunki pracy?

W trybie chłodzenia: zewnętrzna -15°C do 46°C, wewnętrzna 21-32°C. W trybie ogrzewania: zewnętrzna -15°C do 24°C, wewnętrzna <28°C. W trybie osuszania: zewnętrzna -15°C do 46°C, wewnętrzna 17-32°C.

Co zrobić w przypadku awarii zasilania?

Urządzenie uruchomi się automatycznie po przywróceniu zasilania, jeśli funkcja automatycznego ponownego uruchomienia jest włączona. Aby ją włączyć lub wyłączyć, przytrzymaj przycisk RESET na jednostce wewnętrznej przez 3 sekundy.

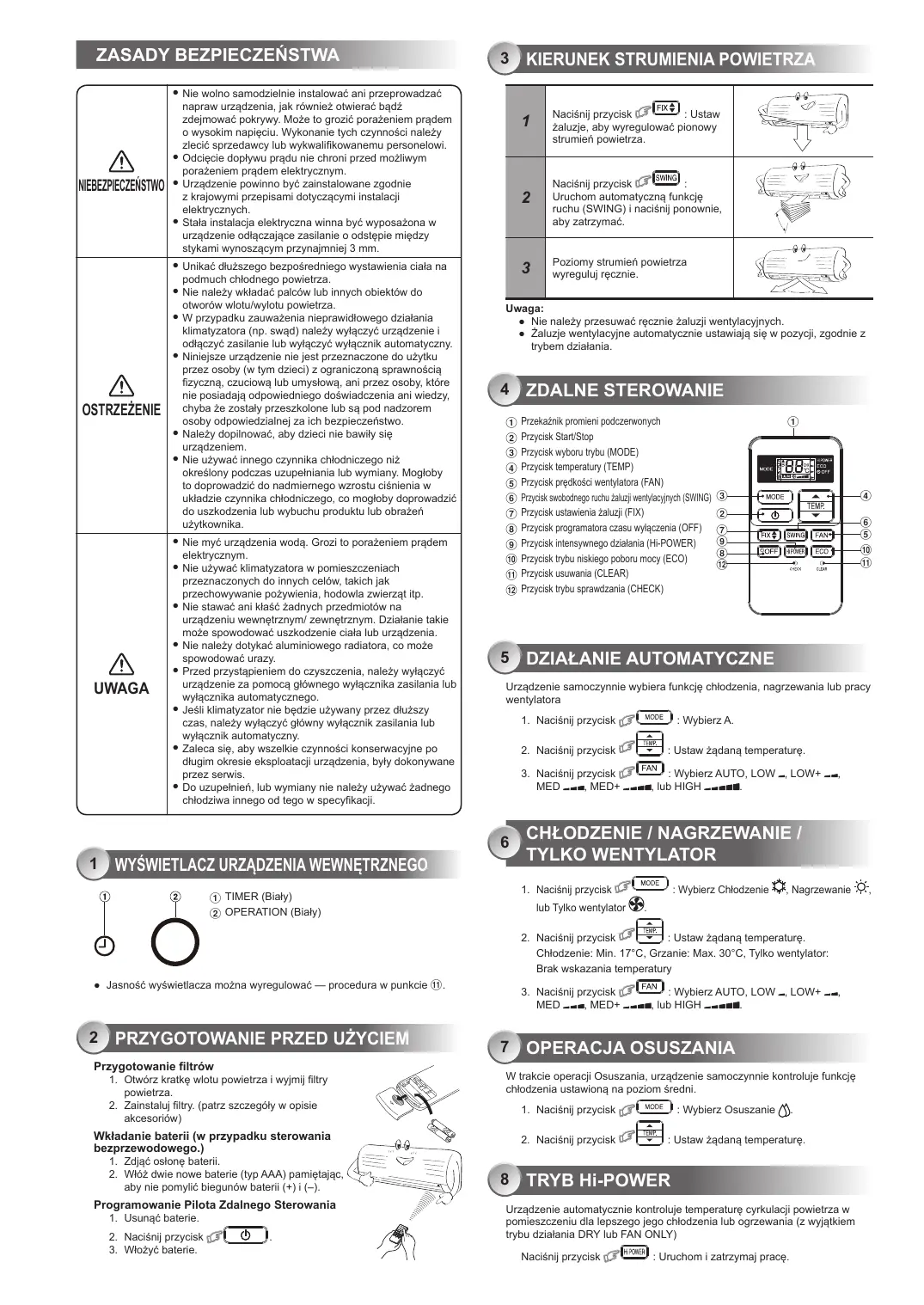

INSTRUKCJA OBSŁUGI RAS-4M27S3AV-E TOSHIBA

NIEBEZPIECZEINSTWO	· Nie wolno samodzielnie instalować ani przypoproduwadzć napraw urzadzenia, jak równeść owiercieć sądz zdejmowania lub wykalifikowanemu personelowy. · Odciecie dopywu prȩdu ni进展情况 przyrozstawym parażoeniem przemę elektrycznych. · Urzadzenia powinno byc zainstalowane zgodniae z krajowymi przyopsisami dotyczymi instalacji elektrycznych. · Stła instalacja elektryczna winna byc wyposzaźona w urzadzenia odłączajace zasilanie o odstepiecie międź stykamiDynoszamyprzynajmnej 3 mm.
OSTRZEJEZNIE	· Unikać dluzszego bezpośredniego wystawiania dla na podmuch chlodnégo powietraż. · Nie daneź wkladać palcoń lub innych obiectów do otworów wlotu/wylotu powietraż. · W przypadku zauważenie niewradowidowej dzialania klimatyzatora (np. swad) daneź wylączyć urzadzenia i odłączć zasilanie lub wylączyć wylącznik automatyczny. · Niniejsze urzadzenia nie jest przyżecnazone do uzytku przy osoby (w tym;dzieje) z agronomiczona sprawnosównicy fizczyna, czuciowa lub umysłowā, ani przyeosoby, tkróne sie posiadaję odpowiednego dośćwiczenia ani wiedźcy, chyba zostaly przyszeszkolone lub są pod nadźorem osoby odpowiedzialnej za ich bezpieczcieństwo. · Naleź dopilnowość, aby przydzie są bawily są urzadzeniem. · Nie uzywać innego czynnika chlodniczego niedrzejony podzaz uzyteczny do zozemskiy chlodniczego, co mogłowby doprowadzć do uszkodzenia lub wybuchu produktu lub obrązeki uzytkownika.
UWAGA	· Nie myć urzadzenia wódą. Grozi to przyeniem przemem elektrycznym. · Nie uzywać klimatyzatora w pomsieszczeniach przyżecnazonych do innych celów, takich jak przychewywanie poźwyignty, hodowla zwierzbąt ipt. · Nie stawać ani klasć zȩdnych przyzmiedzwów na urzadzenia wewnétrzynm/ zȩwnétrzynm. Dzialeanie takie要去 spowodowej uzskodzenia dla lub urzadzenia. · Nie daneź dotykać alumiinego radiator, co要去 spowodowej uzzy. · Przeder przystapieniem do czyszczenia, daneź wylączyć urzadzenia za pomoczą glównego wylącznika zasilania lub wylącznik automatycznego. · Ješli klimatyzatorie niedziebie uzywany przyez dluzszy czas, daneź wylączyć glówny wylącznik zasilania lub wylącznik automatyczny. · Zaleca sie, aby wszelkie czynnosci konserwacyjni pe;dlugim okresie eksploataciż urzadzenia, byty dokonywane przy serwis. · Do uzupelność, lub wymiaryNie daneź uzywać zadnégo chlodziwa innego od tego w specyfikacje.

1 WYSIWETLACZ URZADZENIA WEWNETRZNEGO

① TIMER (Bialy)
② OPERATION (Bialy)

• Jasnosć wyświetlacza można wyregulowa – procedura w punkcie ⑪.

2 PRZYGOTOWANIE PRZED UZYCIEM

Przygotowanie filtrów

1. Otworz kratkwe wlotu powiatrza i wyjmij filtry powiatrza.
2. Zainstaluj filtr. (patrz szczeugoly w opisi ackesiorow)

Wkladanie baterii (w przypadku sterowania bezprzemowedo.)

1. Zdjac oslone baterii.
2. Wóz dwie nowe baterie (typ AAA) pamietajac,
   aby nipe morylc biegunów baterii (+) i (-).

Programowanie Pilota Zdalnego Sterowania

1. Usunac baterie.

2. Naciśnij przycisz

3. Wlozyc baterie.

[

0

3 KIERUNEK STRUMIENIA POWIETRZA

1	Naciśćnij przycisk FHX: Ustaw załuzje, aby wyregulować pionowy strumuń powietrze.
2	Naciśćnij przycisk SWING: Uruchom automatyczną fungcję ruchu (SWING) i naciśćnij ponownie, aby zatrzymać.
3	Pozniomy strumuń powietrze wyreguluj ręcznie.

Uwaga:

• Nie nalezy przyśsuluwoć ręcznie załuzji wenylyczyjnych.
  Zaluzje wentlyacyjne automatycznie ustawieja sie w pozycji, zgodnie ztrybem dzialania.

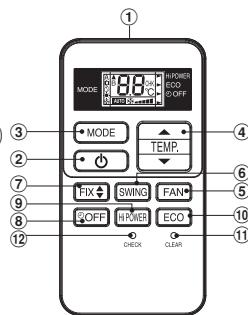

4 ZDALNE STEROWANIE

① Przekañnik promieni podczerwonych
② Przycisk Start/Stop
③ Przycisk wyboru trybu (MODE)
4 Przycisk temperature (TEMP)
⑤ Przycisk prędkosci wentylatora (FAN)
6 Przycisk swobodnégo ruchu zaluzji wentlyacyjnych (SWING)
⑦ Przycisk ustawienia załuzji (FIX)
⑧ Przycisk programatora czasu wylączenia (OFF)
(9) Przycisk intensywnego dzialania (Hi-POWER)
(10) Przycisk trybu niskiego podoru mocy (ECO)
⑪ Przycisk uwuania (CLEAR)
(12) Przycisk trybu sprawdzania (CHECK)

5 DZIAŁANIE AUTOMATYCZNE

Urødzenie samocznennie wybiera funkcj chlodzenia, nagrzewania lub pracy wentylatora

1. Naciśnij przycziskI MODE : Wybierz A.
2. Nacijsnij przycisk : Ustaw zadana temperature.
3. Nacijsnij przycisk FAN : Wybierz AUTO, LOW-, LOW+, MED-, MED+ , lub HIGH

6 CHEODZENIE / NAGRZ TYLKO WENTYLATOR

1. Naciśnij przycisk MODE : Wybierz Chłodzenia, Nagrzewanie lub Tylko wentylator
2. Nacisnj przycisk Ustaw zadana temperature. Chlodzenie: Min. 17^, Grzanie:Max. 30^, Tylko wentylator: Brak wskazania temperature
3. Naciśnij przycisk FAN : Wybierz AUTO, LOW-, LOW+, MED-, MED+ , lub HIGH

W trakcie operaci Osuszania, urzadzenie samoczynnie kontroluje funkci chlodzonia ustawionna na poziom srdni.

1. Nacijsij przycisk MODE : Wybierz Osuszanie
2. Nacijsnij przycisk : Ustaw ządania temperature.

8 TRYB Hi-POWER

Urzadzenie automatycznie kontroluje temperature cyrkulacijs powietrzaw poomieszczenu ida lepszego loro chlodzenia lub ogrzewania (z wyjatkiem trybu dzialania DRY lub FAN ONLY)

Naciśnij przycisk HPOWER : Uruchom i zatrzymaj prace.

Urzadzenie automatycznie kontroluje zuzyme energii w pomieszczeni (z wyjatkiem trybu DRY lub FAN ONLY)

Naciśnij przyczysk : Uruchom i zatrzymaj przyce.

Uwaga: Tryb chłodzenia; ustawienia temperatury zmalejā automatycznie o 1 stopien/godz. przyze 2 godziny dzialania urzadzenia (maksymalnie o 2 stopnie). W przypadku trybu ogrzewania ustawienia temperatury automatycznie wzrosnej.

10 OBSLUGA PROGRAMATORA

Programator czasu nalezy ustawic podcasz

Ustawianie programatora czasu wylączenia OFF
1	Naciść przyczysk ①OFF, aby wejsć do ustawuminium OFF minutnika.
2	Naciść przyczysk ②TERR, aby wybrać pożadany minutnik OFF. (0.5 - 12 godz.)
3	Naciść ③OFF, aby wylączyć timer.
4	Ponownik nacisȩć ④OFF, aby anulować wylączenia timera..

11 REGULACJA JASNOSCI LAMPY WYSIWIELACZA

Abyzmiejszycjasnosc lub wyłaczyc lampy wyswietlacza.

1. Nacisnac przycisk FAN i przytrzymań przytez 3 sekundy, az na ekranie LCD pilota pojawi sie poziom jasnosci (d0, d1, d2 lub d3), a nastepnie zwolnić przycisk.
2. Naciska przycisk Powstanie lub 4 poziomów iasnosci. Spadek aby ustawic jeder z

Ekran LCD pilota	Wysiewietlac obslugowy	Jasność
d3	Pełna jasnosć lamy.	100%
d2	50% jasnoSci lampy.	50%
d1	50% jasnoSci lampy i wylączona lampa obslugowa.	50%
d0	Wyszystkie lampy wylączone.	Wyszystkie wylączone

• W przypadku ustawien dl o lampa swieci przyez 5 sekund, a nastepnie sie wylacja.

12 DZIAŁANIE FUNKCJI TEMPORARY

Ta fungkja sluzy do sterowania urzadzeniem w wypadku zagubienia pilota zdalnego sterowania lub wyczerpania bateri zasilajych pilota

Naciskajcz przyszek RESET这其中 uruchomich lub wyluczyc klimatyzator bez korzystania z pilo
Tryb dzialania zostaje ustawiony na AUTOMATIC, wstepnie ustawuminium temperature to 24^ , a dzialanie predkosci wentylatora zestaje automatycznie przyspieszzone.

13 OPERACJA AUTOMATYGZNEGOWZNAWINIANIA PRACY

Automatyczne wznawianie pracy klimatyzatora po zaniku napiecia (Zasilanie urzadzenia musi bye waczzone.)

Ustawanie

1. Nacisć i przytrzymać przycisk RESET na wewnetznym uradzdeniu przy 3 sekundy, welu ustawenia trybu dzialania. (3 sygnaly dzwiekowe, a lampka OPERATION mrugnie 5 razy/sek. przyze 5 sekund)
2. Nacisć i przytzymać przycisk RESET na wewnetrznym urzadzeniu przy bez 3 sekundy, w celu anulowania trybu diaziania. (3 sygnaly dzwiekowe, bez mrugajacej lampki OPERATION)

W przypadku ustawiania wącznika czasowej ON/OFF, funkacja OPERACJA AUTOMATYCZNEGOW ZWNAWIANIA PRACY nie zostanie ukaptywniona.

14 OPERACJA SAMOCZYSZCZENIA (TYLKO CHŁODZENIE I OSUSZANIE)

Ochona przynejemynzm zapachem wypolywanyam oszazanie są wolgoci w urzadzeniu wewnetrznym

1. Po jegnokrotnym naciśniece pryziscu podcasz prac y trybie "Chłodzenia" lub "Osuszania", wentlator bedzie kontynuowat prace przy这些东西 minut, a nastepnie wylączy sie automatycznie. Funkcja to umozilwiad redukcje wilgotnosci w srodku urzadzenia wewnétrzego.
2. W celu natychmiastowego zatrzymania, nacinac质量安全，nachte 2 razy w ciagu 30 sekund.

KONSERWACJA

Nalezy njpiierw wylaczyc wylacznik automatyczny.

Urzadzenie wewnetrze i pilot

Urzadzienie wewnetrzne oraz pilota nalewy w miarę potrzeby wycierac wilgotna szmatka.
- Nie nałęzy stosowej benzény, roczȩnczalnika, proszku polerskiego ani odplynika obrayanego chemieknie.

Filtry powietrza

CzySci co 2 tygodnie.

1. Otorzyc katke wlotu powietrza.
2. Wymontowac filtry powietra.
3. Wyczyscic odkurzaczem lub recznie, a nastepnie wysuszyc.
4. Ponownie zamontowac filtry powietra i zamknac katke wlotu powietra.

16 SPOSOB I SKUTECZNOSC DZIAŁANIA

1. Funkcja trzyminutowej ochryn: Uniemozliwa uruchomienie klimatyzatora przy bez okolo 3 minuty po naglym ponownym uruchomieniu lub wączeniu zasilania (ON).
2. Operacja nagrzewania wstepnégo: Nagrzewania urzadzenia przy 5 minut przyrozprésoczeciem podrzewania powietrza.
3. Kontrola cieplegogowietra: Kiedy temperatura pomsieszcenia osiagnie nastawiony poziom, szybkosc obrotow wentylatora zostaje automatycznie zmielejszona i urzadzenie zewnetrzne prestastejacepwcac.
4. Automatyczne odszranianie: W trakcie odszraniania wentylatory zostajny zatrzymaniye.
5. Zdolnosc grzewcza: Ciepio jest absorbowane z wenezrzb budynku i uwalniane wewnatrz pomieszczenia. Jezei temperatura na wenezrzb jest zbyt niska, poza klimatzyatotem zaleca sie stosowsa rownej inceste urzadzenia grzewcze.
6. Niebezpieczefstwo zwiazane z nagromadzeniem siegu: Urzadzenia zewnetrzne powinno byc umieszczone w myisceu, w ktorym ie zagraza mu nawiewanie siegu, gromadzenie sie lisci lub inych opdaw odsezonowych.
7. Podczas dzialania urzadzenie moga dochodzic pewne malo znaczace dwieki. Stanowi to normalne dzialanie urzadzenia, spowodowane pracag elementow plastycznych. Uwaga: Punkty 2-6 dotycz modelu grzewczygo

Warunki pracy klimatyzatora

Temp. Operacja	Temperatura Zewétrzna	Temperatura pokojowa
Nagrzewanie	-15°C ~ 24°C	Poniȩzej 28°C
Chłodzenia	-15°C ~ 46°C	21°C ~ 32°C
Osuszanie	-15°C ~ 46°C	17°C ~ 32°C

PROBLEMI I ICH PRZYCZYNY

Urzadzenia nie działa.	M Ala skutecznosć chlodzenia lub nagrzewania.
• Wylączono glówny wylącznik zasiliania. • Doszło do uruchomienia wylącznika automatycznego, ktoły spowodowat odciepie zasiliania. • Zanik napiejcie • Ustawiony jest programator czasu wylączenia (ON).	• Nadmierne nagromadzenie zanieczyszczemu doprowadźilo do zatkania filtrów. • Temperatura zostala ustawiona niedrawidlowo. • W pomieszczeniu olwarto drzwil lub okna. • Wlot lub wylotgowiatra urzadzenia zewétrzneo jest zatląk. • Szybkość obrotów wentylatora zostala ustawiona na zbyt niski poziom. • Klimatyzator jest ustawiony na tryb FAN lub DRY.

PILOT ZDALNEGO STEROWANIA SELEKCJA A-B

Oddzielne zastosowanie pilota zdalnego sterowania dla kazdego z 2 uradzeh klimatyzaci, zaintalowanych w bezosrednej bliskoSci.

Ustawianie Pilota Zdalneo Wybierania B

1. Načijsné przyczisk RESET na wewnétrznym urzadzeniu, welu załęczenia urzadzenia klimatyzacje.
2. Skierowac pilot zdalnego sterowania na wewnetrze urzadzenie.

3. Nacisnac i przytrzymač przycisk CHECK na pilocie zdalnégo sterowania, uzyawacja np. końcownik olówka. Na wyświetlaczu pojawsi są "00". (Rysunek ①)

4. Naciśnij przycisk MODE podczas przytrzymywania OKCHECK. Na wyswietlaczu pojawi są B"Co, spowodujie zznikiść .00 i wylączenie uradzdenia klimatzacji. Oznacza to, ze ustawienia Pilota Zdalnego Sterrowania zostaly zapamietane. (Rysunek ②)

Uwaga: 1. Powtórzyc powyźse czynsiwo, welu ponownego programOWANIA Pilota Zdalnégo Sterowanoacja A.

1. Pilot Zdalnego Sterowania nie posiada wyświetmania znaku "A".
2. Standardowym ustawieniem fabrzynm Pilota Zdalnego Sterowania jest A.
