Tipo de producto	Acondicionador de aire split de pared
Marca	Toshiba
Modelo	RAS-4M27S3AV-E
Modos de funcionamiento	Frío, Calor, Deshumidificación, Solo ventilación, Automático
Modos especiales	Hi-POWER, ECO, Limpieza automática
Temporizador	Apagado diferido (0,5 a 12 horas)
Ajuste de brillo de la pantalla	4 niveles (d0, d1, d2, d3)
Control remoto	Infrarrojo con pilas AAA (no incluidas)
Filtros de aire	Lavables, limpieza cada 2 semanas
Función de protección	Protección de 3 minutos
Función de precalentamiento	5 minutos
Desescarche automática	Sí
Reinicio automático después de un corte de energía	Sí (ajustable)
Temperatura de funcionamiento en frío	Exterior: -15°C a 46°C, Interior: 21°C a 32°C
Temperatura de funcionamiento en calor	Exterior: -15°C a 24°C, Interior: menos de 28°C
Temperatura de funcionamiento en deshumidificación	Exterior: -15°C a 46°C, Interior: 17°C a 32°C
Ajuste de temperatura	Frío mín. 17°C, Calor máx. 30°C
Velocidad del ventilador	AUTO, LOW, LOW+, MED, MED+, HIGH
Dirección del flujo de aire	Horizontal manual, vertical automática (SWING) o fija (FIX)
Mantenimiento de la unidad interior	Limpiar con un paño húmedo, evitar benceno, trementina, etc.
Número de páginas del manual	84

Preguntas frecuentes - RAS-4M27S3AV-E TOSHIBA

¿Cómo limpiar los filtros de aire?

Abra la rejilla de entrada de aire, retire los filtros, aspire o lave con agua, déjelos secar y vuelva a instalarlos. Límpielos cada 2 semanas.

¿Qué hacer si el aparato no funciona?

Verifique que el interruptor principal esté encendido, que el disyuntor no se haya disparado, que la alimentación no esté cortada y que el temporizador no esté activado.

¿Cómo ajustar el temporizador de apagado?

Presione el botón OFF del control remoto, use las teclas de ajuste para elegir el tiempo (0,5 a 12 horas), luego presione OFF nuevamente para confirmar. Para cancelar, presione OFF otra vez.

¿Cómo usar el modo Hi-POWER?

Presione el botón Hi-POWER del control remoto para activar un enfriamiento o calentamiento más rápido. Este modo no está disponible en modo DRY o FAN ONLY. Presione nuevamente para detener.

¿Cómo reducir el brillo de la pantalla?

Mantenga presionado el botón FAN durante 3 segundos. La pantalla muestra el nivel actual (d0 a d3). Use las teclas de temperatura para elegir el nivel deseado. d0 apaga todas las luces.

¿Qué hacer si el control remoto no funciona?

Verifique las pilas, reinicie el control remoto quitando la pila y presionando un botón, luego vuelva a insertar la pila. También puede usar el botón RESET en la unidad interior para un funcionamiento temporal.

¿Cuál es la función de limpieza automática?

En modo Frío o Deshumidificación, presione una vez el botón de limpieza automática. El ventilador continúa girando durante 30 minutos para secar la unidad. Para detener inmediatamente, presione dos veces más dentro de los 30 segundos.

¿Cómo reiniciar el control remoto para dos unidades?

En la unidad interior, presione RESET para iniciar. Apunte el control remoto, mantenga presionado CHECK hasta que se muestre '00', luego mantenga presionado MODE sin soltar CHECK hasta que aparezca 'B'. El control remoto B queda memorizado. Para volver a A, repita la operación.

¿Cuáles son las condiciones de funcionamiento?

En frío: exterior -15°C a 46°C, interior 21-32°C. En calor: exterior -15°C a 24°C, interior <28°C. En deshumidificación: exterior -15°C a 46°C, interior 17-32°C.

¿Qué hacer en caso de corte de energía?

El aparato se reinicia automáticamente después del regreso de la corriente si la función de reinicio automático está activada. Para activarla o desactivarla, mantenga presionado el botón RESET de la unidad interior durante 3 segundos.

MANUAL DE USUARIO RAS-4M27S3AV-E TOSHIBA

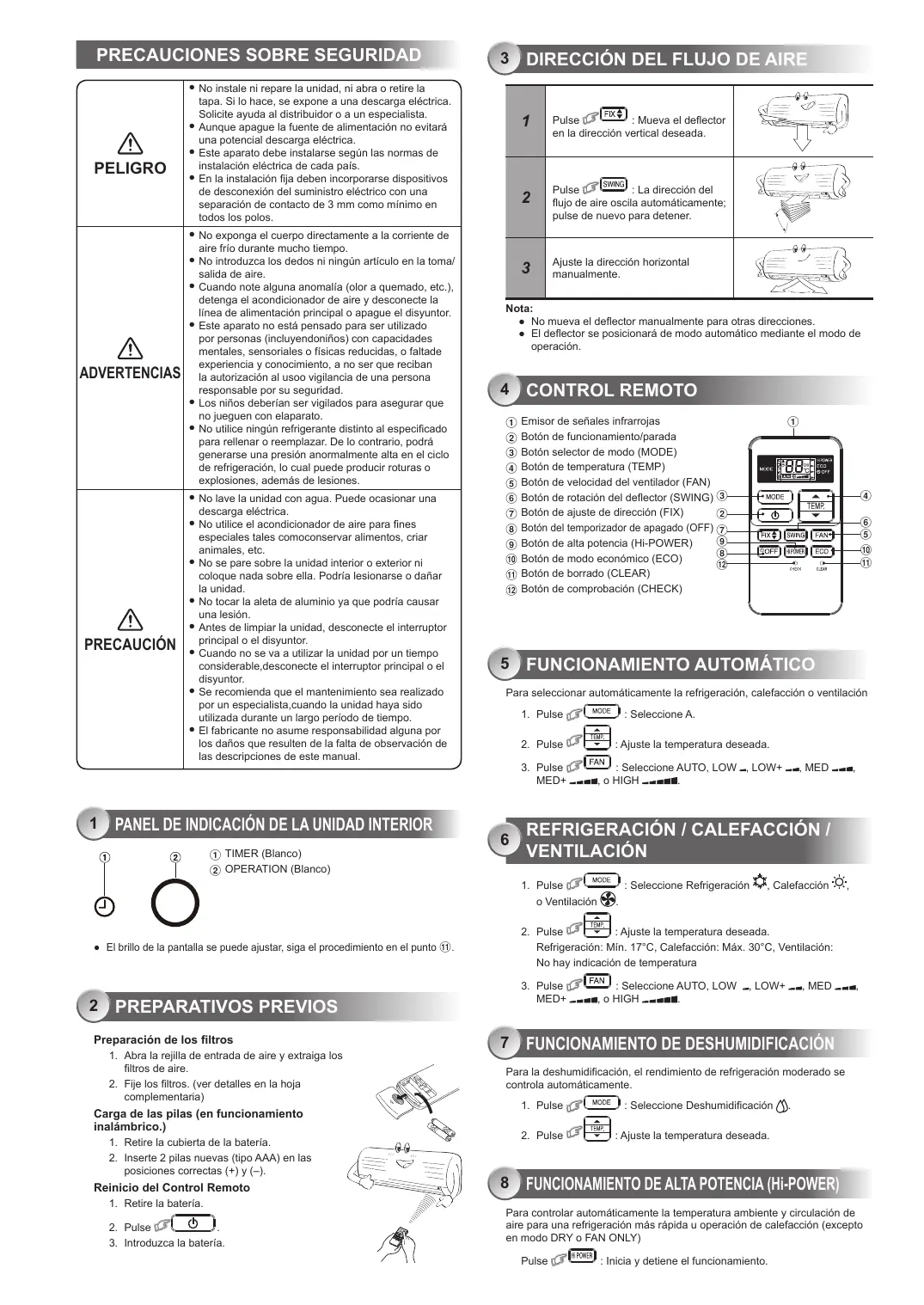

PRECAUCIONES SOBRE SEGURIDAD

PELIGRO	• No instale ni repare la unidad, ni abra o retirela tapa. Si lo hace, se expone a una descarga electrónica. Solicitetips al distribuidor o a un especialista. • Aúnque apague la fuente de alimentación no evitará una potencial descarga electrónica. • Este aparato debe instalarse según las normas de instalación electrónica de cada País. • En la instalación fija deben incorporearse dispositivos de desconexión del suministro electrico con unaSeparateda de contacto de 3 mm como minimeno en todos los polos.
ADVERTENCIAS	• No exponga el cuero directamente a la corriente de aire frío durante mucho tiempo. • No introduzca los dedos ni nunca articulo en la toma/salida de aire. • Cuando note alguna anomalía (olor a quemado, etc.), detenga el acondicionador de aire y desconnecte la linea de alimentación principal o apache el disyuntor. • Este aparato no está pensado para ser utilizdo por personas (incluyendonifos) con capacidadesmentales, sensoriales o fisicas reduidas, o faltadepre不曾ia y conocimiento, a no ser que recibanla autorización al uso vigilancia de una personaresponsible por su seguridad. • Los niños deben ser vigilados para asegurar que no juguen con elaparato. • No utilize ningun refrigerantedistinct al Shopspecialido pararellunar o reemplazar. De lo contrario, podragerenarse una presión anomalamente alta en el ciclode refrigeración, lo whichcould producir roturas oexplosiones,ademásde lesiones.
PRECAUCION	• No lave la unidad con agua. Puede occasionar una descarga electrónica. • No utilise el acondicionador de aire para finespeciales tales comoconservar alimentos, criaranimales,etc. • No separe sobre la unidad interior o exterior nicolocoque nada sobre ella. Podria lesionarse o dañarla unidad. •No tocar la alreta de aluminio ya que podrá causaruna lesión. • Antes delimpiar la unidad,desconnecte el interruptorprincipal o eldisyuntor. •Cuando no se va autilizar la unidad por un tiempoconsiderable,desconnecte el interruptor principal o eldisyuntor. •Se recomienda que elmantimiento sea realizadopor un especialista,cuando la unidad haya sidoutilizada durante un长大o periodo de tiempo. •El fabricante no asume responsabilidadalguna porlos días que resulten de la falta de observacion delas descripciónes de este manual.

1 PANEL DE INDICACION DE LA UNIDAD INTERIOR

① TIMER (Blanco)
(2) OPERATION (Blanco)

• El brillido de la pantalla se pueda ajustar, siga el procedimiento en el punto ⑪.

2 PREPARATIVOS PREVIOS

Preparación de los filtros

1. Abra la rejilla de entrada de aire y extraiga los filtres de aire.
2. Fije los filtros. (ver detalles en la hora complementaria)

Carga de las pilas (en funciona inalámbrico.)

1. Retire la cubierta de la bateria.
2. Inserte 2 pilas nouvelles (como AAA) en las posiciones correctas (+) y (-).

Reinicio del Control Remoto

1. Retire la bateria.

1. Introduzca la bateria.

3 DIRECCION DEL FLUJO DE AIRE

1	Pulse FIX: Mueva el deflector en la direccion vertical deseada.
2	Pulse SWING: La direccion del flujo de aire oscila automatically; pulse de nuevo para detener.
3	Ajuste la direccion horizontal manualmente.

Nota:

• Nouvea el deflector manualmente paraoras direcciones.
• El deflector se positionalar de modo automatico mediante el mode de operacion.

4 CONTROL REMOTO

① Emisor de senas infrarrojas
② Botón de configuración/parada
③ Botón selector de modo (MODE)
④ Boton de temperatura (TEMP)
(5) Botón de velocidad del ventilador (FAN)
⑥ Botón de rotación del deflector (SWING)
⑦ Botón de ajuste de direccion (FIX)
⑧ Botón del temporizador de apagado (OFF)
⑨ Botón de alta potencia (Hi-POWER)
10 Botón de modo económico (ECO)
⑪ Botón de bomrado (CLEAR)
12 Botón de comprobación (CHECK)

Para selecciónar automatistically la refrigeración, calefaction o ventilación

1. Pulse MODE :Selezione A.
2. Pulse FAN : Selectione AUTO, LOW-, LOW+, MED-, MED+, o HIGH

6

REFRIGERACION/CALEFACCION/VENTILACION

1. Pulse MODE :Selección Refrigeración , Calefaction o Ventilación
2. Pulse : Ajuste la temperatura deseada. Refrigeracion: Min. 17^ , Calefaction: Max. 30^ , Ventilacion: No hay indication de temperatura
3. Pulse FAN : Seletezione AUTO, LOW-, LOW+, MED-, MED+ o HIGH

7 FUNCIONAMIENTO DE DESHUMIDIFICACION

Para la deshumidificacion, el rendimiento de refrigeracion moderado se controla automatistically.

1. Pulse MODE : SeLECTIONDEshumidificacion
2. Pulse : Ajuste la temperatura deseada.

Para controlar automáticamente la temperatura ambiente y circulación de aire para una refrigeración más<rápida u operation de calefaction (excepto en modo DRY o FAN ONLY)

Pulse Hi POWER: Inicia y detiene el funciona.

Para controlar automatamente la temperatura ambiente para ahorrar energia (excepto en modo DRY o FAN ONLY)

cia y detiene el funcionaimiento.

Note: Operación de refrigeración; la temperatura actual aumento automatistically 1 grado/ hora durante 2 horas (augento máximo de 2征求意见). Para la operación de calefaction, la temperatura actual disminuira.

Configure el temporizador cuando el acondicionder de aire este en funciona.

Temporizador OFF (apagado)
1	Pulse ☐OFF paraaabstur el temporizador OFF (apagado)
2	Pulse ☐TEMP. para seleccionar el temporizador OFF deseado (apagado) (0.5 - 12 horas)
3	Pulse ☐OFF para configurar el temporizador de apagado.
4	Vuela a pulsar ☐OFF paracancelar el temporizador de apagado.

11 DISPLAY LAMP BRIGHTNESS ADJUSTMENT

Para disminuiR el brillo de la lampara de la pantalla o apagarla

1. Mantenga pulsado FAN durante 3 seguidos hasta que el nivel de brillo (d0, d1, d2 o d3) se mueste en la pantalla LCD del mando a distancia a continuación suelete el botón.
2. Pulse Temp Aumento Temp. paraaabstar el brillo en 4 niveles. Disminuacion

Pantalla LCD del mando a distancia	Pantalla de operación	Brillo
d3	La luz se ilumina a brillo completo.	100%
d2	La luz se ilumina a brillo al 50%.	50%
d1	La luz se ilumina a brillo al 50% y la luz de operación se apaga.	50%
d0	Todas las lucestán apagadas.	Todas apagadas

• En los ejemplos de y dQ, la luz se ilumina durante 5segundos antes de apagarse.

Si pierde el control remoto o las pilas estar agotadas

• Pulse the boton RESET paraactivateretoleran unidadsinecessarilydeutilizacelontremoto.
• El modo de operación se configura en operación AUTOMATIC, la temperatura preconfigura es de 24^ y la operación de ventilación tiene una velocidad utomática.

Para que el acondicionado de aire se reinicia tras una errupacion del suministro electrico (launidad de estar activada).

Ajuste

1. Mantenga pulsado el botón RESET de launidad interior durante 3seguidos para realizar la operation. (3 pitidos y la luz de OPERATIONparpadaea 5 vezes porrogeno durante 5段时间).
2. Mantenga pulsado el botón RESET de la unidad interior durante 3seguidos para cancelar la operation. (3 pitidos, pero la luz de OPERATION no parpadearé)
3. Si el temporizador ON o el temporizador OFF está configurados, la FUNCIONAMIENTO DE REINICIO AUTOMÁTICO no se activa.

14 FUNCIONAMIENTO DE AUTOLIMPIEZA (SÓLO DURANTE REFRIGERACION Y DESHUMIDIFICACION)

Para evaporar el mal olor que produce la humedad en launidad interior

1. Si pulsa el botón una vez durante el modo "Refrigeración" o "Deshumidificación", el ventilador seguirá funcionalmente durante 30 horas, tras los cuales se desactivar automatistically. Este reducirá la humedad de launalidad interior.
2. Para detener inmediamente la unidad, pulse 2 vezes más en 30segundos.

Primero, desconnecte el disyuntor.

Unidad interior y control remoto

• Limpie laeland interior y el control remoto con un paño humedo cuando seaecessary.
• No utilise bencina, disolvente, crema para pulir ni un limpiador tratado químicosamente.

Filtros de aire

Limpiarlos cada 2 semanas.

1. Abra la rejilla de entrada de aire.
2. Saque los filtros de aire.
3. Aspirelos y lávelos y afterwards sequelos.
4. Reinstale los filtros de aire y ciderre la rejilla de entrada de aire.

1. Funcion de proteccion de tres minutos: Para evitar que la unidad se active durante 3-minutos al poneria en funciona imeditamente despues de haberla para o cuandoonga en ON el commutador.
2. Funcimiento de precalentimiento: Caliente launidad durante 5 horas antes que se acte el的功能ismo de calefaction.
3. Control del aire caliente: Cuando la temperatura de la habitacion alcance la temperatura establecida, la velocidad del ventilar se reducirde forma automatica y se detendra launidad exterior.
4. Desescarche automatico: Los ventilados se paran durante el funciona de desescarche.
5. Capacidad de calefaction: Se absorbe el calor del exterior y se libera en la habitacion. Cuando la temperatura exterior sea muy baja, utilise除外 aparato de calefaction recommendado en combinacion con el acondicionador de aire.
6. Consideración de la nieva acumulada: Selección para la unidad exterior unaubicacióndonde no estésometida a nevas, acumulación de hojas uothersiduosofemporada.
7. Puede producirse algo'spequeo sonido de rotura durante el
   funacionamento de la unidad. Esto es normal ya que el sonido de
   rotura podra causarse por la expansiOncontracion de plastico.
   Nota: Elementos 2 a 6 del modelo de calefacion

Condiiones de funciona del acondicionador de aire

Temp. Funcionamento	Temperatura exterior	Temperatura Ambiente
Calefaction	-15°C ~ 24°C	Inferior a 28°C
Refrigeracion	-15°C ~ 46°C	21°C ~ 32°C
Deshumidificacion	-15°C ~ 46°C	17°C ~ 32°C

17 SOLUCIOn DE PROBLEMAS (PUNTOS DE COMPROBACION)

Lainstitution no funciona.	Lainstitution no refrigera o caliente bien.
·El interruptor principal de alimentación está desactivado. ·El disyuntor se haactivado para interrupir el suministro electrico. ·Interruccion de la corrente electrica ·El temporizador ON está ajustado.	·Los filtros están bloqueados por el polvo. ·La temperatura no se ha ajustado correctamente. ·Hay puertas o ventanas abiertas. ·La entrada o salida de aire de la unida exterior está bloqueada. ·La velocidad del ventilador es muy baja. ·El modo de funciona el FAN o DRY.

18) SELECTION A-B DEL CONTROL REMOTO

Para seperar utilizingo el control remoto para cada和地区 interde en el caso de que haya 2万个 de aire acondicionado instaladas cerca.

Configuración B del Control Remoto

1. Pulse el botón RESET de launities interior para activar el aire acondicionado en ON.
2. Apunte el control remoto hacía la unidad interior.
3. Mantenga pulsado el botón DEL Control Remoto con la punta del lápiz. Aparecerá "00" en la punta. (Figura ①)
4. Pulse MODE mrientas mantenga presionado Aparecerá “B” en la pantalla y "00" desaprecerá y el aire acondicionado se apagar. El Control Remoto B se memorizará. (Figura 2)

Nota: 1. Repita el paso de arriba para reinecer el Control Remoto en A.

1. El Control Remoto A no dispone de "A".
2. La configuración por defecto de fabricula del Control Remoto es la A.

①

②
