RAS-4M27S3AV-E - Kliimaseade TOSHIBA - Tasuta kasutusjuhend

Toote tüüp	Split-seinakonditsioneer
Bränd	Toshiba
Mudel	RAS-4M27S3AV-E
Töörežiimid	Jahutus, Küte, Niiskuse eemaldus, Ainult ventilatsioon, Automaat
Erirežiimid	Hi-POWER, ECO, Automaatpuhastus
Taimer	Viivitatud seiskamine (0,5 kuni 12 tundi)
Kuva heleduse reguleerimine	4 taset (d0, d1, d2, d3)
Pult	Infrapuna-kaugjuhtimine AAA patareidega (ei kuulu komplekti)
Õhufiltrid	Pestavad, puhasta iga 2 nädala tagant
Kaitsefunktsioon	3-minutiline kaitse
Eelsoojenduse funktsioon	5 minutit
Automaatne sulatamine	Jah
Automaatne taaskäivitus voolukatkestuse järel	Jah (reguleeritav)
Töötemperatuur jahutusel	Välis: -15°C kuni 46°C, Sise: 21°C kuni 32°C
Töötemperatuur kütmisel	Välis: -15°C kuni 24°C, Sise: alla 28°C
Töötemperatuur niiskuse eemaldamisel	Välis: -15°C kuni 46°C, Sise: 17°C kuni 32°C
Temperatuuri reguleerimine	Jahutus min 17°C, Küte max 30°C
Ventilatsiooni kiirus	AUTO, LOW, LOW+, MED, MED+, HIGH
Õhuvoolu suund	Horisontaalne käsitsi, vertikaalne automaatne (SWING) või fikseeritud (FIX)
Siseploki hooldus	Puhasta niiske lapiga, välti benseeni, tärpentini jmt.
Juhendi lehekülgede arv	84

Korduma kippuvad küsimused - RAS-4M27S3AV-E TOSHIBA

Kuidas puhastada õhufiltreid?

Avage õhu sisselaskevõre, eemaldage filtrid, imege neid või peske veega, laske neil kuivada ja paigaldage uuesti. Puhastage neid iga 2 nädala tagant.

Mida teha, kui seade ei tööta?

Kontrollige, et pealüliti on sisselülitatud, et kaitselüliti pole läbi löönud, et toide pole katkenud ja et taimer pole aktiveeritud.

Kuidas seadistada seiskamise taimerit?

Vajutage puldil nuppu OFF, kasutage reguleerimisnuppe viivitusaja valimiseks (0,5 kuni 12 tundi), seejärel vajutage kinnitamiseks uuesti OFF. Tühistamiseks vajutage uuesti OFF.

Kuidas kasutada Hi-POWER režiimi?

Vajutage puldil nuppu Hi-POWER, et aktiveerida kiirem jahutus või küte. See režiim pole saadaval režiimides DRY või FAN ONLY. Selle peatamiseks vajutage uuesti.

Kuidas vähendada kuva heledust?

Hoidke FAN nuppu all 3 sekundit. Ekraan näitab praegust taset (d0 kuni d3). Kasutage temperatuurinuppe soovitud taseme valimiseks. d0 lülitab kõik tuled välja.

Mida teha, kui pult ei tööta?

Kontrollige patareisid, lähtestage pult eemaldades patarei ja vajutades nuppu, seejärel sisestage patarei tagasi. Võite kasutada ka siseploki RESET nuppu ajutiseks tööks.

Mis on automaatpuhastuse funktsioon?

Jahutuse või niiskuse eemaldamise režiimis vajutage üks kord automaatpuhastuse nuppu. Ventilaator jätkab tööd 30 minutit seadme kuivatamiseks. Koheseks peatamiseks vajutage 30 sekundi jooksul veel kaks korda.

Kuidas lähtestada pult kahe seadme jaoks?

Siseplokil vajutage käivitamiseks RESET. Suunake pult, hoidke CHECK all kuni kuvatakse '00', seejärel hoidke MODE all ilma CHECK vabastamata kuni kuvatakse 'B'. Pult B on salvestatud. A-le naasmiseks korrake toimingut.

Millised on töötingimused?

Jahutusel: välis -15°C kuni 46°C, sise 21-32°C. Küttel: välis -15°C kuni 24°C, sise <28°C. Niiskuse eemaldamisel: välis -15°C kuni 46°C, sise 17-32°C.

Mida teha voolukatkestuse korral?

Seade taaskäivitub automaatselt pärast voolu taastumist, kui automaatse taaskäivituse funktsioon on aktiveeritud. Selle aktiveerimiseks või deaktiveerimiseks hoidke siseploki RESET nuppu all 3 sekundit.

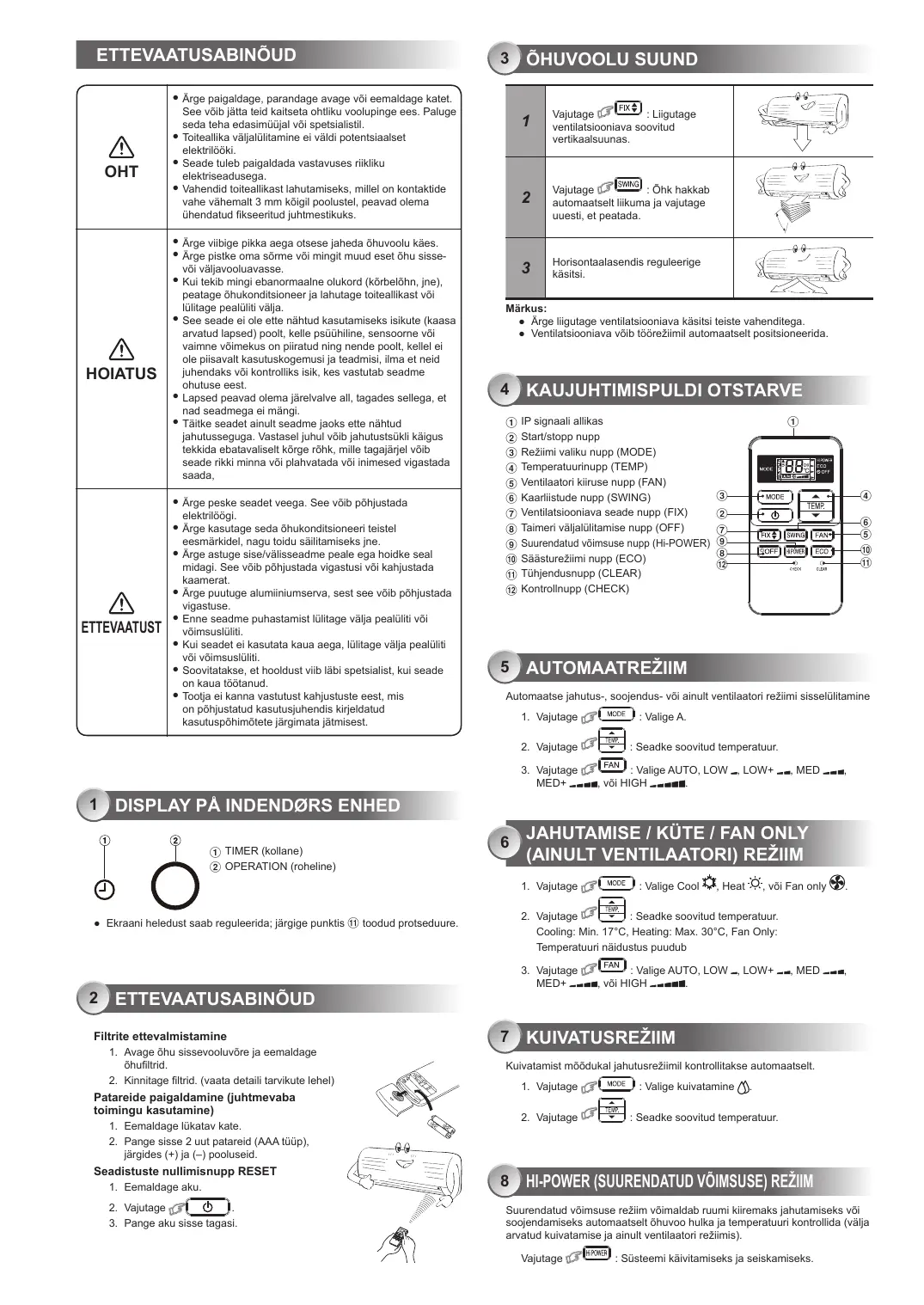

KASUTUSJUHEND RAS-4M27S3AV-E TOSHIBA

OHT	Ärge paigaldage, parandage avage või eemaldage katet. See võib jättä teid kaitseta ohtiku voolupinge ees. Paluge seda teha edasimüüjal või spetsialistil. Toiteallika vãjlalulitamine ei ∀ldi potentsiaalset elektrilööki. Seade tuleb paigaldada vastavuses riikliku elektriseadusega. Vahendid toiteallikast lahumamises, millel on kontaktide vahe vãhemalt 3 mm kõgil poolustel, peavad olema ühendatud fikseeritud juhtmestikuks.
HOIATUS	Ärge viibige pikka aega otese jaheda ðhuvoolu kæs. Ärge pistke oma sõme või mingit muud eset Šhu sisse-või vãjlavooaluvasse. Kui tekib mingi ebanormaale olukord (körbelöhn, jne), peatage ðhukondissioneer ja lahutage toiteallikast või lūlitage pealūliti vãjä. See seade ei öle ette näthtud kasutamiseks isikute (kaasa arvatud lapsed) poott, kelle puühiline, sensoorne või vaimne võimekus on piiratud ning nende poott, kellei ole piisavalt kasutiskogemusi ja teadmisii, ilma et neid juhendaks või kontrolliks isik, kes vastutab seadme ohutuse est. Lapsed peavad olema järevalve all, tagades sellega, et nad seadmega ei mängi. Täitke seadet ainult seadme jaoks ette näthtud jahutusseguga. Vastasel juhul võib jahutustsükli käigus tekkdia ebatavaliseelt kõrge rõh, mille tagajärjel võib seade rikki minna või plahvatada või inimesed vigastada saada,
ETTEVAATUST	Ärge peske seadet veega. See võib põhjustada elektrilöögi. Ärge kasutage seda ðhukondissioneeri teistel eesmärkidel, nagu toidu sãilitamisesks jne. Ärge astuge sise/vãlissadme peale eega hoidke seal midagi. See võib põhjustada vigastusi või kahjustada kaamerat. Ärge puutuge alumiiniumserva, sest see võib põhjustada vigastuse. Enne seadme puhasamist lūlitage vãja pealūliti või võimsuslūliti. Kui seadet ei kasutata kaua aega, lūlitage vãja pealūliti või võimsuslūliti. Soovitatakse, et hoildust viib LABi spetsialist, kui seade on kaua tõtanud. Tootja ei kanna vastutust kahjustuste eest, mis on põhjustatud kasutusjuhendis kirjeldatud kasutspõhimõete järgimata jätmisest.

1 DISPLAY PÅ INDENDØRS ENHED

① TIMER (kollane)
② OPERATION (roheline)

• Ekraani heledust saab reguleerida; järgige punktis ⑪ toodud protseduure.

2 ETTEVAATUSABINÖUD

Filtrite ettevalmistamine

1. Avage 6h bissevoolvore ja eemaldage ohufiltrid.
2. Kinnitage filtrid. (vaata detaili tarvikute lehel)

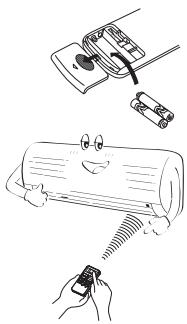

Patareide paigaldamine (juhtmeva toimingu kasutamine)

1. Eemaldage lukatav kate.
2. Pangse sisse 2-1 poutareid (AAA tüup), järgides (+) ja (-) pooluseid.

Seadistuste nullisinnupp RESET

1. Eemaldage aku.
2. Vajutage
3. Pange aku sisse tagasi.

3 OHUVOOLU SUUND

1	Vajutage FFX : Liigutage ventilatsiooniava soovitud vertikaalsuunas.
2	Vajutage SWING : Öhk hakkab automaatselt liikuma ja vajutage uuesti, et peatada.
3	Horisontaalasendis reguleerige käsitsi.

Märkus:

• Arge liigutage ventilatsiooniava käsitsi teiste vahenditega.
• Ventilatsooniava võib tõrežiimul automaatsett positioneerida.

4 KAUJUHTIMISPULDI OTSTARVE

① IP signaali allikas
② Start/stopp nupp
(3) Režimi valiku nupp (MODE)
④ Temperatuurinupp (TEMP)
⑤ Ventilaatori kiiruse nupp (FAN)
⑥ Kaarlistude nupp (SWING)
⑦ Ventilatsiooniava seade nupp (FIX)
(8) Taimeri valjalulitamise nupp (OFF)
(9) Suurrendatud voimsuse nupp (Hi-POWER)
Säusturezimi nupp (ECO)
① Tuhjendusnupp (CLEAR)
⑫ Kontrollnupp (CHECK)

5 AUTOMAATREŽIIM

Automaatse jahutus-, soojendus- voi ainult ventilatori reziimi sisselulitamine

1. Vajutage MODE : Valige A.
2. Vajutage : Seadke soovitud temperatuur.
3. Vajutage FAN : Valige AUTO, LOW-, LOW+, MED-, MED+ -, või HIGH

6 JAHOTAMISE / ROTE / PAN ONET (AINULT VENTILAATORI) REZIIM

1. Vajutage MODE : Valige Cool , Heat , voi Fan only
2. Vajutage

Cooling: Min. 17^ , Heating: Max. 30^ , Fan Only: Temperatuuri naidustus puudub
3. Vajutage FAN : Valige AUTO, LOW-, LOW+, MED-, MED+ -, või HIGH -

7 KUVATUSREŽIIM

Kuvatamist mõdukal jahutusreziimil kontrollitakse automaatselt.

1. Vajutage MODE : Valige kuivatamine
   TEUR:Seadke soovitud temperatuur.

8 HI-Power (SUURENDATUD VOIMSUSE) REZIIM

Suurrendatud voimuseziiim vðimalbadruumi kiiremaks jahutamiseks voi ooijendamises automaatselt òuvoo hulka ja temperatuuri kontrollida (valja aruvatku kivatamisej a ainult ventilatori reizimiis).

Vajutage HtPWES : Susteemi kāvitamiseks ja seiskamiseks.

Säusturezīm on suunatud energia sāastmisele (valja arvatud kuivatamise ja auiht ventilatoriātīrēiðs).

Vajutage EC0 : Süstemi kāivitamiseks ja seiskamiseks.

Märkus: Jahutusrežimis langeb seatud temperatuur kiirusel 1 kraad tunnis 2 tunni jooksul (maksimaalselt 2^ langus). Soojendusrežimis temperatuur suurrenb.

11 TAIMERI REZIIM

Seadke tainer āhukonditsioneeri toṭṭamise ajal.

Taimeri välja lūlitamine (OFF TIMER)
1	Taimeri seadistuse väljalūlitamiseks vajutage ①OFF.
2	Taimeri soovitud sisselūlītumisaja valimiseks vajutage ②THRP. (0,5 - 12 h)
3	Vajutage ③OFF taimeri väljalūlitamiseks.
4	Vajutage uuesti ④OFF taimeri väljalūlitamise lūpetamiseks.

11 EKRAANI HELEDUSE REGULEERIMINE

Ekraani heleduse vahendamine voi selle valjalulitamine.

1. Hoidke nuppu FAN kolm sekundit all, kuni kaugjuhtimspuldi LCD-ekraanil kuvatakse heleduse tase (d0, d1, d2 voi d3), seejare laske nupp lahti.
2. Vajutage nuppu Tousma voi et reguleerida heledust neljal tasemel. Vahenda

Kauguhtimispuldi LCD-ekraan	Tööekraan	Heledus
d3	Ekraan põleb tãie heledusega.	100%
d2	Ekraan põleb 50% heledusega.	50%
d1	Ekraan põleb 50% heledusega ja tõõtuli on kustunud.	50%
d0	Kõik tuled on kustunud.	Kõik on välja lõilatud.

• Näidete d'ja dōpuhul põleb tuli enne kustumist viis sekundit.

10 AJUTINE REZIIM

Kaugujhtimispuldi kadumise voi patairede tuiheme korral

Vajutades RESET nppu saab seadme kāvitada ja peatada ilma kaugjuhtimispulti kasutamata.
- Törezüm seatakse AUTOMATIC peale, eelseatud temperatuur on 24^ ja ventilator totab automaatkirusel.

12 AUTOMAATNE KORDUSKÄIVITUS

Konditsioneeri automaatseult uuesti kävitamiseks parast voolukkatkestust (seade pab olema sisse lulitatud).

Häalestus

1. Vajutage ja hoidke all sisseadme RESET nuppu 3 sekundit, et seada törežiim. (kostab 3 helisignaali ja OPERATION lamp hakkab vilkuma 5 korda seksundis 5 sekundi valtel)
2. Vajutage ja hoidke all siseseadme RESET nuppu 3 sekundit, et seda törežimi katkestada. (kostab 3 helisignaali, kuid OPERATION lamp ei vilgu)
   Juhul, kui ON-tailler vöI OFF-tailler on seadistatud, sis AUTOMAATNE KORDUSKÄIVITUS ei aktivereu.

14 JIETUHAGTUVREZIIMIAINGETJAMOTUGJA SOOJENDUSREZIIMIKORRAL

Et siseseadmes tekkinud niiskuse tekitatud halba Iohna valtida:

1. Kui nuppu vajutatakse jahutus- või soojendusrežimis olles ühe korra, jäktab ventilātaor 30 minutös ting ning jaësejarei automaatseit seismä. See aitab siseeadmres niiskust vahendada.
2. Seadme koheseks valjalulitamiseks vajutage nupule 2 voi roh Kem korda 30 sekundi jooksul.

Köigepealt lulitage valja voimsusluliti.

Sisemudel ja kaugjuhtimispult

• Puhastage sismudelit ja kaugjuhtimispulti vajaduse korral marja lapiga.
• Ei tohi kasutada bensiini, vedeldajat, puhasstuspalbr voi kemikaaliga toodeduld tolmalappu.

Ohufiltrad

Puhastage seadet iga kahe nadala tagant.

1. 3-minutiline kaitseomadus: et vãltida seadet kãvitumast 3 minuti jooksul siis, kui seade järsku uuesti kãivatakse või vajutatakse ON nuppu.
2. Eelseojoendus: soojendage seadet 5 minutit enne kai kaviitub kuttereziim.
3. Sooja ðhu juhtimine: kui ruumi temperatuur jðuab seadistatud temperatuurini, vaheneb automaatseit ventilaatori kiirus ja valine seade peatub.
4. Automaatsulatus: ventilatorid seiskuvad sulatuse ajal.
5. Kütmise voimus: Soojus vōtakse valjast jaatakse edasi ruimi. Kui valistemperatu on liiga madal, kasutage teist soovitatud aparaati koos ōhukonditsioneeriga.
6. Márkus kogunenud lume kohta: valige välisseadmele koht, kus see ei jäa lume alla, ei kogune peale lehti ega muud aastaajale iseloomuliku prahti.
7. Võib kostuda mõningast praksumist, kui seade tõötab. See on normalne, sest praksuvat heli võib põhjustada plastiku paismune/ kokkutõmbumine.

Markus: Punktid 2-6 on küttemudeli jaoks

Ohukonditsioneeri totingimused

Temp. Tööttamine	Välistemperatuur	Toattemperatuur
Küte	-15°C ~ 24°C	Vähem kui 28°C
Jahutus	-15°C ~ 46°C	21°C ~ 32°C
Kuiiv	-15°C ~ 46°C	17°C ~ 32°C

Seade ei tõta.	Jahutus või soojendus on ebatavaliselt nõrk.
• Toide on vãja lūlitatud. • Kaitselūliti on aktiviune, et lahutada toide. • Elektrivoolu katkestus. • ON taimer tõtätab.	• Filtrid on tomluga ummistunud. • Temperatuur on valesti seatud. • Aknad või uksed on lahti. • Vãlisseadme ùhu sisse- ja vãljavool on takistatud. • Ventilatori kirqus on liiga vaïke. • Tõörëzüm on FAN või DRY.

18 KAUGJUHTIMIPULDI A-B VALIK

Iga sisesedme kauguhtimispuldi kasutamise lahus hoidmises kuhul, kui 2 okhukondsineeroi on lāhestikku paigaldatud.

Kaugjuhtimispuldi B seade.

1. Vajutage siseseadme RESET nuppu, et hukonditsioneerisse lullitada.
2. Suunake kaugjuhtimispult siseseadmele.
3. Vajutage ja hoidek pliatišs otsa all [CHECK] nuppu kaugjuhtimispulil. Kuvarile imlub "00". (Joonis 1)
4. Vajutage MODE nuppu samaaegselt CHECK nupuga. Kuvatakse "B" ja "00" kaob ning ohukonditsioneer lulitub valja. Kaugjuhtimispult B on vestatud. (Joonis ②)

Märkus: 1. Korrake eelmist的社会，et seada kaugjuhtimispult umber olema A.
