Tipo de produto	Desumidificador móvel (climatizador reversível)
Marca	DURACRAFT
Modelo	AMD-67E
Alimentação elétrica	Monofásica, 220-240 V ~ 50 Hz
Modos de funcionamento	Resfriamento, desumidificação, ventilação
Faixa de temperatura de resfriamento	16 °C a 30 °C
Temporizador	Programável até 24 horas
Oscilação das lâminas	Automática (esquerda-direita)
Velocidade do ventilador	3 níveis (baixa, média, máxima)
Evacuação permanente	Sim (via mangueira)
Filtro de ar	Filtro de carvão ativado + filtro antipoeira
Limpeza do filtro	A cada 2 semanas
Distância mínima das paredes	50 cm
Temperatura ambiente mínima para resfriamento	16 °C
Conexão	Tomada monofásica padrão
Segurança	Desligamento automático em caso de reservatório cheio, proteção contra superaquecimento
Manutenção	Limpar o gabinete com um pano macio e úmido
Acessórios incluídos	Mangueira de exaustão de ar, adaptadores
Utilização	Apenas interior

Perguntas frequentes - AMD-67E DURACRAFT

Como esvaziar o reservatório de água?

Quando o reservatório estiver cheio, um sinal sonoro soa e a luz vermelha acende. Desligue o aparelho, aguarde 3 minutos, retire o reservatório, esvazie-o e coloque-o de volta corretamente. O aparelho retomará automaticamente o modo anterior.

Por que o alarme toca?

O alarme toca quando o reservatório de água está cheio ou mal inserido. Verifique o reservatório e esvazie-o ou reinsira-o corretamente.

Como ajustar o temporizador?

Pressione o botão temporizador (i). Use os botões + e - para ajustar o atraso desejado (de 30 minutos a 24 horas). Se o aparelho estiver ligado, ele desligará após o tempo ajustado; se estiver desligado, ele ligará.

Como limpar os filtros?

Desconecte o aparelho. Remova a grade de admissão de ar, retire os 6 plásticos, lave o filtro antipoeira e o filtro de carvão ativado em água morna (< 40°C) com detergente neutro. Seque completamente antes de remontar. Limpe a cada 2 semanas.

Posso usar uma extensão?

Não, é proibido usar uma extensão ou um regulador de velocidade. Isso pode causar superaquecimento e incêndio. Conecte o aparelho diretamente a uma tomada de parede.

Por que o aparelho não produz ar frio no modo resfriamento?

Verifique se a temperatura ambiente está acima de 16°C. Se houver gelo no evaporador, desconecte o aparelho e deixe-o descongelar. Certifique-se de que a mangueira de exaustão está instalada corretamente para o exterior.

Qual é a faixa de temperatura de operação?

O modo resfriamento funciona de 16°C a 30°C. Abaixo de 16°C, o compressor não liga. O modo desumidificação pode funcionar em temperaturas mais baixas, mas a eficiência é reduzida.

Como instalar a mangueira de exaustão de ar?

Fixe o adaptador da mangueira na saída de ar superior. Coloque a outra extremidade com a peça de redução em uma janela aberta ou um buraco na parede de 131 mm de diâmetro. A mangueira pode ser alongada e dobrada. Certifique-se de que não está comprimida.

Por que o aparelho vibra fortemente?

O aparelho não está nivelado. Coloque-o sobre uma superfície plana e estável. Verifique se os rolos estão em contato com o chão. Um piso irregular pode causar vibrações.

O que fazer se o aparelho não ligar?

Verifique se o plugue de alimentação está bem conectado. Certifique-se de que o reservatório de água está vazio e corretamente inserido. Se a luz vermelha estiver acesa, esvazie o reservatório. Se o problema persistir, verifique o fusível ou contate um técnico autorizado.

MANUAL DE UTILIZADOR AMD-67E DURACRAFT

MALFUNZIONAMENTI E RIMEDI

MANTENIMIENTO Y CUIDADO

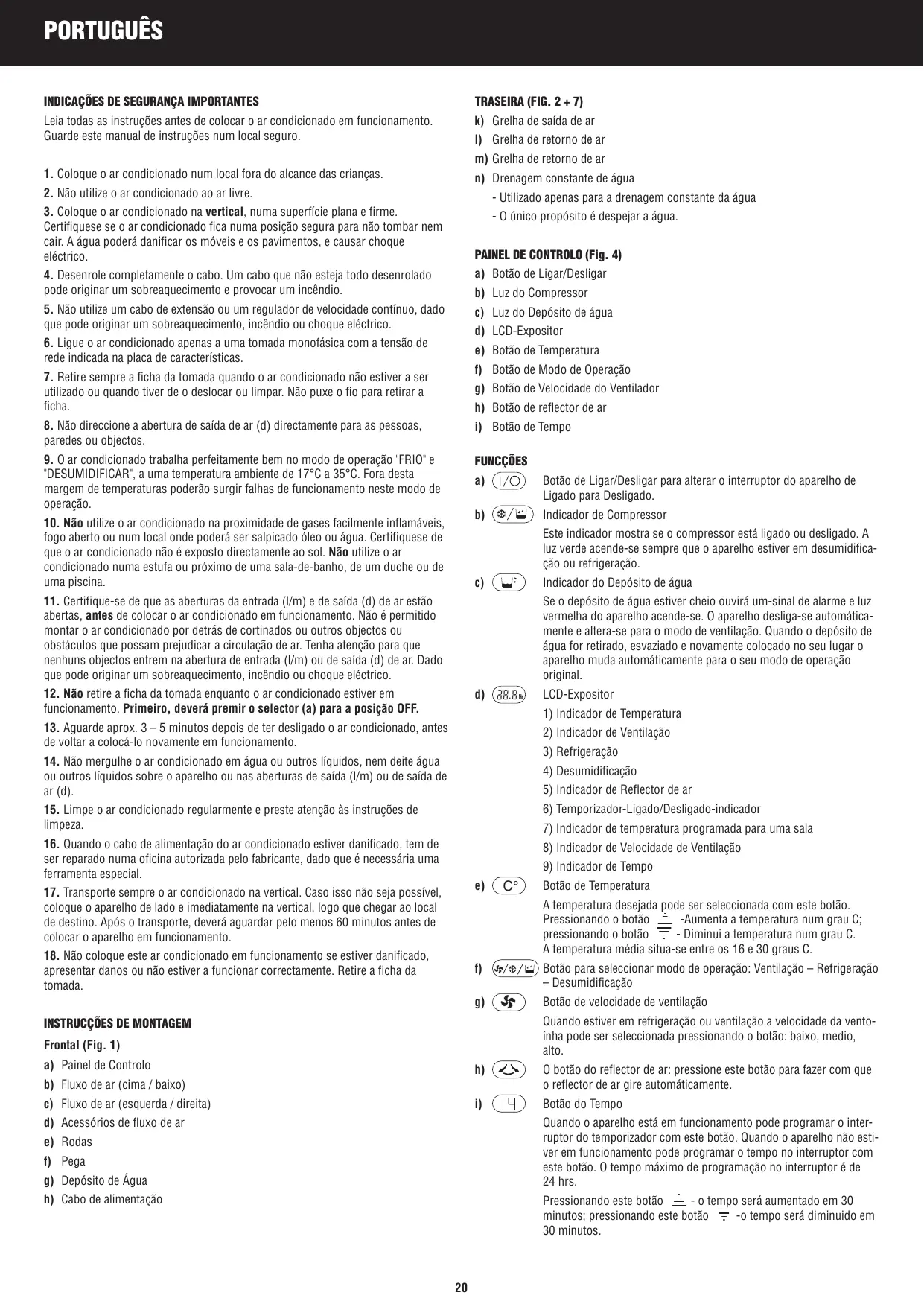

Leia todas as instruções antes de colocar o ar condicionado em funciona.
Guarde este manual de instruções num local seguro.

1. Coloque o ar condicionado num local fora do alcance das crianças.
2. Não utilize o ar condicionado ao ar livre.
3. Coloque o ar condicionado na vertical, numa superficie plana e firme. Certificuese se o ar condicionado fica numa posicao segura para nao tombar nem cair. A agua podera danIFICAR os moveis e os pavimentos, e causar comoe eletrico.
4. Desenrole completeness o cabo. Um cabo que não esteja todo desenrolado pode originar um sobreaqueamento e provocar um incério.
5. Não utilize um cabo de extensão ou um regulator de velocidade continuo, quando é possible originar um sobraqueamento, incério ouchoque eletrico.
6. Ligue o ar condicionado apenas a uma tomada monofásica com a tension de rede indicada na placá de caracteristicas.
7. Retire sempre a ficha da tomada quando o ar condicionado não estiver a ser realizado ou quando tiver de o deslocar ou limpar. Não puxe o fio paraolarir a ficha.
8. Não dirección a abertura de saía de ar (d) directamente para as pessoas, paredes ou objetivos.
9. O ar condicaoado travahta perfeitamente bem no modo de operacao "FRIO" e "DESUMIDIFICAR", a uma temperatura ambiente de 17^ a 35^ . Fora esta margem de temperatas poderao surgir falhas de funcaoamento neste modo de operacao.
10. Não utilize o or condição na proximidade de gases fácilmente inflâveis, fogo aberto ou num local onde poder ser salpico oleo ou agua. Certificuése de que o ar condição não é exposto directamente ao sol. Não utilize o or condição numa estufa ou proxies de uma sala-de-banho, de um ducha ou de uma piscina.
11. Certifique-se de que as aberturas da entrada (l/m) e de saída (d) de ar está abertas, antes de colocar o ar condicionado em funcionamento. Não é permitido montar o ar condicionado por detrás de cortinados ou outros objectos ou obstáculos que possam prejudicar a circulação de ar. Tenha atençao para que nenhuns objects组成的 entrem na abertura de entrada (l/m) ou de saída (d) de ar. Dado que pode originar um sobreaquecido, incência ouchoque eletrico.
12. Não retire a ficha da tomada quando o ar condicionado estiver em等功能amento. Primeiro, deverá premir o selector (a) para a posão OFF.
13. Aguarde aprox. 3-5minutos depos de ter desligado o ar condicionado,antes de voltar a colocá-lo novamente em funciona.
14. Não mergerulhe o ar condicionado em água ou outros liquidos, nen deite agua ou outros liquidos sobre o aparecido ou nas aberturas de saída (I/m) ou de saída de ar (d).
15. Limpe o ar condicionado regularmente e preste atençao as instruções de limpeza.
16. quando o cabo de alimentação do ar condicionado estiver danificado, tem de ser reparado numa oficial autorizada pelo fabricante, dado que é necessária uma ferramenta especial.
17. Transporte sempre o ar condicionado na vertical. Caso也是如此, colque o aparecido de quando é imeditamente na vertical, logo que chegar ao local de destino. Às o transporte,deerá aguardar pelo menos 60 horas antes de colocar o aparecido em funccionamento.
18. Não colque este ar condicionado em functimento se estiver danificado, aparecer danos ou não estiver a funcional correctamente. Retire a ficha da tomada.

INSTRUCCOES DE MONTAGEM

Frontal (Fig. 1)

a) Paine de Controlo
b) Fluxo de ar (cima / baixo)
c) Fluxo de ar (esquerda / direita)
d) Acessórios de fluxo de ar
e) Rodas
f) Pega
g) Depóstito de Água
h) Cabo de alimentacao

TRASEIRA (FIG. 2 + 7)

k) Grelha de saida de ar
1) Grelha de returno de ar
m) Grelha de returno de ar
n) Drenagem constante de agua

• Utilizzato開放 para a drenagem constante da agua
• 0 únicos propósito é despejar a agua.

PAINEL DE CONTROLLO (Fig. 4)

a) Botão de Ligar/Desligar
b) Luz do Compressor
c) Luz do DepoSito de agua
d) LCD-Expositor
e) Botão de Temperatura
f) Botão de Modelo de Operação
g) Botão de Velocidade do Ventilador
h) Botao de reflector de ar
i) Botão de Tempo

FUNCCOES

a) I/O Botão de Ligar/Desligar para alterar o interruptor do aparelho de Ligado para Desligado.
b) Indicador de Compressor

Este指示器mostra se o compressor está ligado ou desligado.A luz verde acende-se sempre que o aparelho estiver em desumidificacaoou refrigeracao.

Se o deposito de agua estiver cheio ouvirá um-sinal de alarme e luz vermelha do aparheiro acende-se. O aparheiro desiga-se automatística e altera-se para o modo de ventilação. quando o deposito de água for retirado, esvaziado e novamente colocado no seu lugar o aparheiro muda automatística para o seu mode de operação original.

d) (38.8) LCD-Expositor

1) Indicador de Temperatura
2) Indicador de Ventilacao
3) Refrigeração
4) Desumidificacao
5) Indicador de Reflector de ar
6) Temporizador-Ligado/Desligado-indicador
7) Indicador de temperatura programada para uma sala
8) Indicador de Velocidade de Ventilação
9) Indicador de Tempo

e) ^ Botao de Temperatura

A temperatura desejada pode ser selecionada com este botão.
Pressionando o botão -Aumenta a temperatura num grau C;
pressionando o botão -Diminui a temperatura num grau C.
A temperatura media situa-se entre os 16 e 30 graus C.

f) Botão para selecionar modo de operação: Ventilação - Refrigeração - Desumidificacao
g) Botão de velocidade de ventilação
Quando estiver em refrigeracao ou ventilacao a velocidade da ventoinha pode ser selecionada pressionando o botao: baixo, medio, alto.
h) O botão do reflector de ar: pressione este botão para fazer com que o reflector de ar gire automatistically.
i) Botao do Tempo
Quando o aparecido está em Functionamento pode programar o interruptor do temporizador com este botão. quando o aparecido não estiver em Functionamento pode programar o tempo no interruptor com este botão. O tempo máximo de programação no interruptor é de 24 hrs.
Pressionando este botão ÷ -o tempo seraLERM 30
minutos; pressionando este botao -o tempo sera diminuido em
30minutos.

UTILIZACAO

1. Localização (Fig. 3)

Coloque o seu aparelho numa superficie nivelada e seca. Deve ser colocado a uma distência minima de 60 cm de qualquer objecto ou parede. Assegure-se de que não existem obstáculos em redor do aparelho afectando a livre circulacao de ar.

2. Fonte de alimentacao

Ligue o aparelho apenas a uma tomada monofásica a.c. com a voltagem especifieda na placá metalica. As normas electrolycas do local devem ser respeitadas. Certifique-se de que não liga mais nenhum aparelho electrolyico há mesma tomada.

3. Refrigeração

Temperatura para refrigeracao situa-se entre os 16 e 30 graus C. Espere pelo menos 3 minutos, antes uma paragem, para reinicair o funcimento do compressor.

• Assegure-se de que o deposito de agua está colocado.
• O Tubo extensovel delve ser colocado para o exterior (atravês de uma janela semi-aberta ou atraves de uma abertura na parede) esta forma o ar quando pode ser expelled para fora de casa.
• Pressione o botão [110]^n até o modo de refrigeração serhotsado no LCD-expositor.
• Selecione a velocidade de ventilacao desejada pressionando o botao ^ _^ (baixo, medio, alto).
• Se o quarto que quer esfiar estiver exposto ao sol, corra as cortinas ou persianas. Coloque o ar condicionado longe de qualquer窗外mente de calor.

Instruções de montagem para o Tubo flexivel (Fig. 11)

• Coloque o tubo flexivel na abertura que se encontrar na parte deTRSdo aparelho.
• Coloque o tubo atraves de una janela para o exterior. Fecha a janela o máximo que fôr possível.
• Se deseja instalar o tubo através da parede,ança uma abertura de 131 mm de diametro na parede e puche o tubo através dessa abertura até ao exterior.
• O tubo flexivel pode ser movido em quase todas as direcções.

4. Desumidificacao

• Mantenha portas e janelas fechadas para improvisar um ambiente de desum-idificacao.
• Certifique-se de que o deposto do agua está colocado no seu devido lugar.
• Seleciono o modo de deumidificacao pressionando o botao [102]^n -ate o [102]^n simbolo se iluminar no LCD expositor.
• O Tubo extensovel delve ser colocado para o exterior (através de una janela semi-aberta ou através de uma abertura na parede) esta forma o ar quando pode ser expelido para fora de casa.

5. Ventilacao

• Seleciono o modo de ventilacao pressionando o botao ^n(s / s / s) ^m -athe o ^n(S_5)^m ). simboro se iluminar noLCD expositor.
• Seleciona a vlocidade de ventilacao desejada pressionando o botao [n](12)^n (Baixo, medio, e alto).

6. Funcão do Temporizador

• quando o aparecido está desligado mas o cabo de alimentação está ligado pres sione o botão do temporizador. "Temporizador Ligado" [⑧]" aparece LCD-expositor. SeLECTIONO tempo desejado pressionando o botão " [÷]" ou " [÷]" por ex.: 6 hrs. O aparecido automatistically começa a funcional predecessor das 6 hrs.
• quando o aparecido está a functionar pressione o botão Temporizador "☑" o Tempo aparece no LCD-expositor. SeLECTIONO o tempo desejado pressionando o botão "☑" ou "☑", por ex.: 2 hrs. O aparecido automatically para antes as 2 hrs. deestruturao.

7. Oscilação automática dos reflectores de Ar

• quando o aparecido está em funcaoamento pressione o botao 巧 _ 巧 ate o 巧 _ 巧 simbolo aparecer no LCD expositor. Os reflectores de ar verticalis cvomegam a oscilar da direita para a esquerda. Pressione o botao 巧 _ 巧 uma vez mais. O simbolo perde a iluminação no LCD expositor e o reflector de ar parya a oscilação.

• quando utilizes o aparelho no modo de desumidificacao ou refrigeracao a agua começa a ser drenada para o deposito de água. Se o deposito estiver cheio ouve-se um sinal de alarme e luz vermelha acende-se. O aparelho para de func. cionar après 3 minutos. Esvazie o deposito de agua e volta a colocao-lo no seu devido lugar.

Atença: Não retire o deposito de água quando estiver no modo de desumidização ou refrigeração. Se o fazer o sinal de alarme toca e o compressor para de funcional.

Se desejar despejar o deposito de agua antes deste se encontrar Completely cheio, desligue o aparelho. Aguarde pelo menos 3 horas antes de retiring o deposito para fazer que alguma agua entre no aparelho.

9. Drenagem constante de agua (Fig. 7)

• Da parte lateral do aparelho retire o recipiente de água. Retire-o apenas para este fim, de outras forma tornar-se-á gotejante. Certifique-se de que o orifcio para a drenagem de agua não está entupido.
• Segurefirmamente o recipiente e colque-lhe o tubo para a agua.
• Certifique-se de que o tubo não está danificado.

Atença: quando o aparecido está a functionar ou foi acabado de desligar o recipiente para a saída de água constante não deve ser retirado, porque pode estar cheio de água.

10. Filtro de Ar (Fig. 8)

A grelha de entrada de ar está equipada com um FILTER de carbono activo e com um FILTER anti sufiadora.

1. Grelha
2. Filtro de sujidade (filtros para poeiras do ar)
3. Filtro de carbono activo (filtros para os cheiros)

LIMPEZA E ARRUMACHO

• Antes de limpar desligue Completely o aparelho.
• Não utilize produits químicos; ou outros produits corrosivos para a limpeza do seu aparelho.

Limpeza do "corpo" (Fig. 10)

• Utilize apenas e são um pano suave e húmido e seque-o com um pano seco.

Filtro de ar (Fig. 9)

• Limpe o filtrlo de duals em dualas semanas.
• Puche a grelha para fora, para cima e retire-a para fora.
  Cuidadosamente retire as 6 placas plácicas e retires o filtro da greha.
• Cuidadosamente lave os filtros com água quente (a uma temperatura aproximada de 40-graus) com um detergente neutro. Deixe os filtros secarem ao ar; não os exponha ao sol quando secam.
• Coloque os filtros secs no seu respectivo lugar e fixe-os à greilha com as seiis placasa plácicas.

Depóstito de agua

• Retire o depósito de agua, esvazie-o e lave-o com agua quente (a uma temperatura aproximada de 40-graus). Seque bem o depósito de agua e volta a colocá-lo no seu devido lugar.

Arrumaçao

• Esvazi-e seque o deposito de agua.
• Retire o "stopper" do tubo de agua que se encontra dentro do aparelho. Deixe que toda a agua saia e volta a colocar o tubo dentro do aparelho.
• Limpe o aparelho como está descririto em cima.
• Depois deutar a agua ponha o aparecido a funciona no modo de ventilação. Durante algumas horas de modo a que este seque completeness.
• Dobre o cabo de alimentação e coloque-o na parte de trás do aparelho.
  Cubra o aparelho com um plástico.

Eliminação

Este*símbolo no produits ou na respectiva embalagem indica que o produit não pode ser tratado como resíduo dométrico normal, devendo ser entrega num centro de recolha e de reciclagem para aparelhos electréctrónicos.

Gracias ao seu contributo para a eliminação correcta deste produits, protege o ambiente e a Saúde Pública. A eliminação Incorrecta de resíduos prejudicialo ambiente e a Saúde.

Para obter mais informações sobre a reciclagem deste produits, dirija-se à Camara Municipal, aos serviços de recolha de resíduos ou à loja quando adquiriu o produits.

Este regulamento so é valido para os Estados-membros da UE.

PROBLEMAS DE FUNCIONAMENTO

Problema	Razão	Solução
O aparecido está ligado no botão "Ligar/Desligar"-mas não工作的a.	1. A ficha não está ligada à tomada elétrica2. O depósito de água está cheio.3. O depósito de água não está colocado.	1. Ligue o aparecido.2. Esvazi-e o depósito de agua.3. Reponha o depósito de água no sitú.
O indicatoraadura um determinado modo de fun-cionamneto mas o aparecido não funciona.	O temporizador fjor programado.	O aparecido ligar-se-á automatistically quando chegar à hora programada.
O modo de refrigeração foi selecionado mas o aparecido não faz frio.	1. A temperatura da sala está abaixo dos 16 °C.2. Hó gelo no evaporador (colocado abaixo do fil-tro de ar).	1. O aparecido começará a functionar quando a temperatura estiver acima dos 16 °C.2. Descongeleo evaporador; o compressor reco-meçará a funcional
O modo de "desumidificação" fjor selecionado mas o aparecido não deita ar frio.	Existe gelo no evaporador (instalado abaixo do fil-tro de ar).	Descongele o evaporador; o compressor recomeç-ará a funcional.
O volume de ar é muito pouco.	O filtró de ar está sujo.	Limpe o filtró de ar
O ruído está muito alto e o aparecido vibra.	O aparecido está colocado numa superficie irregular.	Coloque o aparecido numa superficie regular, está-vel e seca.

CONDIÇÃO DE COMPRA

Como condição de compra, o comprador assume a responsabilité pela'utilisation e manutenção correctas这是我 do quando é quando tempo não tem sido adequado.

ATENÇÃO: CASO SURJAM PROBLEMAS COM ESTE PRODUTO KAZ, DEVE CONSULTAR AS CONDIÇOES DA GARANTIA. POR FAVOR NÃO TENTE ABRIR OU REPARAR ESTE PRODUTO KAZ, DADO QUE CESSA A GARANTIA E PODEM OCORRER DANOS Pessoais E MATERIALIS.

Reservamo-nos o direito de efectuar alteracoes tecnicas.
