Manual de utilização

InStruções de Segurança

1. Leia atentamente estas intruções.

2. Conserve estas instruções.

3. Respeite todos os avisos de segurança.

4. Siga todas as instruções.

5. Não utilize este aparelho perto de água.

6. Limpe apenas com pano seco.

7. Não bloqueie a ventilação. Instale de acordo com as instruções do fabricante.

8. Não instale perto de aparelhos como radiadores, aquecedores, ou outros aparelhos (includindo amplificadores) que produzam calor.

9. Não danifique a ficha AC polarizada ou de ligação trifásica. A ficha polarizada tem dois pinos sendo que um deles é maior. Já a ficha trifásica tem dois pinos e mais um de terra. O pino maior ou o pino de terra são concebidos para sua segurança. Se os pinos não forem compatíveis com a sua tomada AC, neste caso deverá solicitar a um técnico a substituição da tomada AC obsoleta.

10. Proteja o cabo de corrente de pisadelas ou cortes, especialmente as fichas ou todos os receptáculos de ligações de e para o aparelho.

11. Utilize apenas acessórios especificados pelo fabricante.

12. Use somente suportes ou apoios especificados pelo fabricante,ou ainda vendidos com o equipamento. Quando este suporte é utilizado, utilize este suporte com aparelho com muito cuidado no sentido de evitar algum dano.

1. Desligue da tomada durante intemperies ou no caso de longos periodos de inactividade.
2. Direcione todas as intervenções aos serviços certificados. Intervenções serão imperativas no caso de algum dano, tal como dano no cabo/ficha de corrente, no caso de derrame de líquidos no aparelho, no caso de exposição exterior a chuva ou condições adversas, no caso de não funcionar correctamente, ou ainda no caso de queda.
3. Não exponha este aparelho a salpicos, a recipientes com líquidos tais como vasos, por cima ou perto do aparelho.
4. Para desligar completamente o equipamento da corrente AC, retire o cabo de corrente do receptáculo AC.
5. A ficha de corrente AC deverá estar sempre em perfeitas condições.
6. Não exponha as baterias a condições extremas tais como calor excessivo.

A simbologia de um raio, dentro de um triângulo, entende-se por umalerta ao utilizador no sentido de existir risco de choque eléctrico, ou alta voltagem" no interior da estrutura do

aparelho e que pode constituir um risco para qualquer pessoa.

O ponto de exclamação dentro de um triângulo, entende-se por um alerta ao utilizador no sentido de necessidade de intervenção técnica(serviço), instruções poderão ser en-

contradas no manual deste produto.

aVis0: Para reduzir o risco de fogo ou choque eléctrico, não exponha este aparelho a condições extremas de humidade ou chuva.

n0ta iMpOrtante para t0dOs 0s pr0dutOs electrônicOs: Antes de inserir ou desligar cabos de áudio dos auscultadores ou fichas de saída do nível de linha do dispositivo de origem, é aconselhável desligar primeiro o dispositivo. Iso irá prolongar a vida a sua unidade, ajudar a proteger o seu dispositivo contra a electricidade eslática e evitar potenciais danos.

JBL on Stage\*\* IV InStruÇÕeS de ConFiguraÇÃO rÁPIda

Com cuidado retire da embalagem as colunas de som com dock e confirme se 1. estão incluídos, todos os itens a seguir mencionados: colunas com dock JBL On Stage ^*** IV, alimentador, controlo remoto e adaptador iPod/iPhone.

* Adaptador de tomada AC que varia com a região.

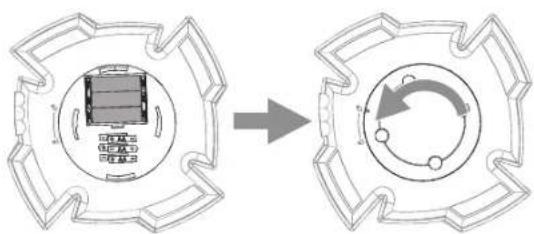

Rode a porta da bateria para a posição de desbloqueada e retire-a.2.

1. Introduza 6 baterias AA neste compartimento. Verifique a polaridade da bateria que está indicada no interior do compartimento da bateria.

n0tas sOBre 0 us0 da Bateria:

• Se estiver a usar baterias recarregáveis, verifique se estão todas carregadas antes de as colocar. O JBL On Stage IV não carrega baterias recarregáveis.
• Se estiver a usar baterias convencionais, verifique se são todas novas.
• Não use uma combinação de baterias recarregáveis e convencionais. Use todas de um tipo ou de outro.
• O Estado do LED fica âmbar quando as baterias necessitam ser substituídas.

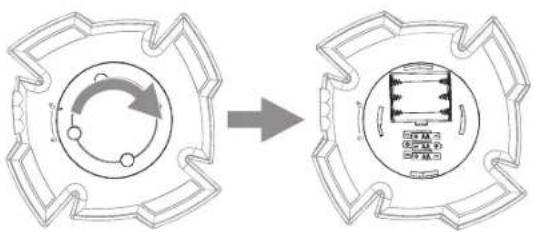

Torne a colocar a porta da bateria e rode-a para a posição de fechada.4.

• NÃO MISTURE TIPOS DE PILHAS.
- NÃO MISTURE PILHAS CARREGADAS E PARCIALMENTE CARREGADAS.
- AS PIL HAS NÃO SÃO RECARREGADAS DENTRO DA UNIDADE.

atenÇÃO: RISCO DE EXPLOSÃO DA PILHA SE FOR SUBSTITUÍDA POR UM TIPO DE PILHA INCORRECTA. ELIMINE AS PILHAS USADAS DE ACORDO COM AS INSTRUÇÕES.

www.jbl.com

Ligue um cabo Mini USB - B (não incluído) à porta USB da 5. JBL On Stage IV, no computador no qual está localizado o seu iTunes.

USB Tipo Mini-B

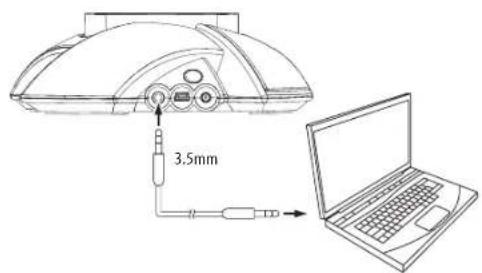

1. Se vai usar a JBL On Stage IV, com outra fonte de áudio, ligue uma das extremidades do cabo estéreo de 3,5mm (não incluído) no conector de Áudio In, e ligue a outra extremidade na fonte de áudio ou num conector para ausculiadores.

3.5mm

IMPORTANTE: Se estiver a reproduzir áudio através dum iPod/iPhone e com uma fonte de áudio ligada para o Áudio In Connection ao mesmo tempo, poderá ouvir ambas as saídas misturadas através do JBL On Stage IV. Para ouvir uma só fonte necessita desligar manualmente a fonte que não pretende ouvir.

Introduza o adaptador de tomada AC, duma só vez no alimentador (se existir 7, mais do que um adaptador, use o correcto para a região onde se encontra). Depois ligue o alimentador no conector In da JBL On Stage IV e ligue-o a uma tomada de parede AC.

1.2

1. Coloque o adaptador iPod/iPhone apropriado também no iPod da JBL On Stage IV e coloque o seu iPod/iPhone no conector da estação. Certifique-se que o iPod/iPhone está bem inserido no conector.

NOTA: Se aplicável, use o adaptador fornecido com o seu iPhone, iPod.

1. Pressione o botão On/Off (Ligar/Desligar) da JBL On Stage IV. O LED de estado do equipamento acenderá uma luz branca quando o sistema está ligado.

Faça o 10. ajuste do volume usando os botões (+) e (−). Pressione ambos os botões para retirar completamente o som, pressione ambos os botões para activar de novo o som.

JBL Diminuir volume Reproduzir/Pausa Anterior/Retroceder (Mantenha pressionado para retroceder) Correr Menu para Cima Menu Aumentar volume Silêncio/Activar Seguinte/ Avanço rápido (Mantenha pressionado para avançar) Correr Menu para Baixo Selecionar/ Entrar Menu

NOTA: O menu de navegação do Ipod táctil e do iPhone podem exigir que entre manualmente no modo de música iPod/iPhone.

Led eStado

O LED da JBL On Stage IV acenderá com luz de cores diferentes para indicar o estado da unidade:

Visor led estato

Branco - Constante	A JBL On Stage IV está ligado
Branco - A piscar	A JBL On Stage IV está no silêncio
Âmbar - Constante Bateria fraca
Âmbar - A piscar	A JBL On Stage IV está no silêncio e a bateria está fraca
Sem LED	A JBL On Stage IV em Modo de Espera está ligado ou desligado

SINCRONIZAR COM O iTunes

NOTA: Antes de tentar sincronizar o seu iPod/iPhone com o iTunes, certifique-se que o seu iPod/iPhone e iTunes estão actualizados para a última versão software.

Antes de tentar sincronizar, certifique-se que a porta USB da JBL On Stage IV, está ligada ao computador no qual está localizado o seu iTunes.

1. Coloque o seu iPod/iPhone no conector da coluna de som com dock da JBL On Stage IV. Certifique-se que o iPod/iPhone está bem inserido no conector.
2. Use o software iTunes do seu computador para sincronizar o iPod/iPhone com o iTunes.

Quando liver terminado a sincronização, ejecte o 3. iPod/iPhone do iTunes.

Carregar iPod/iPhone

A JBL On Stage IV carregará o iPod/iPhone em estação nas seguintes condições:

• Quando a JBL On Stage IV está a ser alimentada pelo adaptador de corrente AC
• Quando a JBL. On Stage IV está ligada a um computador através do cabo USB

A JBL On Stage IV não carregará iPod/iPhone enquanto estiver a ser alimentada por bateria a menos que também esteja ligada a um computador através do cabo USB.

COLOCAR EM FUNCIONAMENTO A SEU JBL ON STAGE\* IV, COM ALIMENTAÇÃO A BATERIA

Se introduziu as baterias como descrito na JBL On Stage IV, Instrações de configuração rápida- Passo 3, na página 185, pode desligaro adaptador de corrente da JBL On Stage IV e o equipamento funcionará com alimentação a bateria.

Enquanto estiver a funcionar a bateria, a JBL On Stage IV entrará automaticamente no modo Em Espera após o sistema não detectar sinal de áudio durante 5 minutos. Após detectar sinal de áudio o sistema voltará ao funcionamento normal e o LED acenderá.

Quando está a funcionar com alimentação AC, o JBL. On Stage IV entrará automaticamente no modo em espera após o sistema não detectar sinal áudio durante 10 minutos. Como aicma indicado, voltará ao funcionamento normal após ter detectado sinal de áudio, e o LED acender-se-á.

Notas sobre a alimentação bateria:

• A JBL On Stage IV não carrega baterias recarregáveis.
• A JBL On Stage IV não carregará o iPod/iPhone em estação enquanto estiver a ser alimentado por bateria a menos que também esteja ligado a um computador através do cabo USB

reSoLuÇÃO de PROBLEMA S da JBL on Stage IV

PROBLEMA SOLUÇÃO

Sem som (o led branco não está aceso) Certifique-se	• que o fornecimento de corrente está correctamente ligado à JBL On Stage IV e a uma tomada AC a funcionar.• Se estiver a usar alimentação a baleria, substitua todas as 4 baterias por novas ou por baterias recarregáveis completamente carregadas. O LED âmbar acende-se se as baterias necessitarem de ser substituídas.• A JBL On Stage IV está no modo poupança de energia (não foi detectado qualquer som durante pelo menos 10 minutos).
Sem som (o led branco está aceso)	• Toque no botão Aumentar Volume (1) para aumentar o volume do sistema.• Se estiver a usar uma estação de iPod/iPhone, certifique-se que está adequadamente ligado ao JBL On Stage IV.• Se estiver a usar uma fonte auxiliar, certifique-se que o cabo áudio está correctamente ligada à conector Áudio In JBL On Stage IV e a uma fonte do componente de saída áudio.• Certifique-se que o iPod ou o componente fonte não está no modo Pausa, e que o seu controlo de volume não está completamente desligado.
Som emite estalidos, assobios ou está distorcido:	• Baixe o volume do iPod ou do componente da fonte.• Verifique se a configuração EQ do iPod está “off”( Desligado).
Roncos ou zumbidos alto: Certifique-se	• que o cabo áudio está bem inserido na tomada de Entrada de Áudio.• Tome a colocar o cabo áudio.• Desligue a fonte de alimentação e ligue - a uma tomada AC diferente.

PROBLEMA SOLUÇÃO

Nível de volume máximo é reduzido: A	JBL On Stage IV está no Modo Conservação da Bateria (BCM). Mude para alimentação AC para um melhor desempenho.
0 som vem só de um dos altifalantes: Certifique-se	que o iPod/iPhone está bem inserido no conector da estação.Certifique-se que o cabo áudio está bem inserido na tomada de Áudio In.Certifique-se que o cabo áudio é um cabo estéreo.

PORTUGUÉS

www.jbl.com

eSPeCIFICAÇÕeS

Compatibilidade:	As versões Estação iPod (incluindo o iPod nano 5a geração, o iPod táctil 2a geração, iPod nano 4a geração, o iPod classic, o iPod táctil 1a geração, o iPod nano 3a geração, o iPod nano 2a geração, o iPod 5a geração, e iPod 4GB, 8GB, 16GB, o iPhone 3G, 8GB, 16GB, iPhone 3GS, 16GB, 32GB MP3 e leitores de CD, computadores pessoais e portáteis (todas as plataformas)
Transdutores: 4 x 1" (25mm) JBI Odyssey	" toda a gama
Alimentação: 10 watts x 2
Resposta frequência: 110Hz – 20kHz
Relação sinal/ruído: 70dB
Impedância de entrada (Aux): Sk ohms
Ligações entrada:	Ligação geral - Conector de estação iPod e iPhone; entrada ligação Aux - 3.5mm (1/8") mini-tomada estéreo
Requisitos da bateria: 6 x AA, NiMh ou alcalina
Requisitos da alimentação: 12V DC, 1.5A
Consumo de energia: 20W (máximo)
Dimensões (P x L x A): 210mm x 210mm x 68mm (8–1/4" x 8–1/4" x 2–11/16")
Peso: 0.7kg (1.6 lb)
Acabamentos disponíveis: Preto, branco

JBL

by HARMAN

HARMAN

© 2010 Harman International Industries, Incorporated. Todos os direitos reservados.

As funções, as especificações e o aspecto estão sujeitos a alteração sem aviso prévio.

JBL é uma marca comercial da Harman International Industries, Incorporated, registada nos Estados Unidos e/ou noutros países. Odyssey é uma marca comercial da Harman International Industries, Incorporated.

^* A marca comercial On Stage é usada som a autorização de OSA International, Inc.e

"Produzido para iPod" e "Produzido para iPhone" significa que um acessório electrónico foi projectado para ligar especificamente ao iPod e iPhone, respectivamente, e foi certificado pelo fabricante para estar em conformidade com os requisitos de desempenho da Apple. A Apple não se responsabiliza pelo funcionamento deste dispositivo ou em relação à sua conformidade com as normas padrão de segurança.

www.jbl.com

JBL On STAGe ^® IV
