KULLANIM KILAVUZU On Stage IV JBL

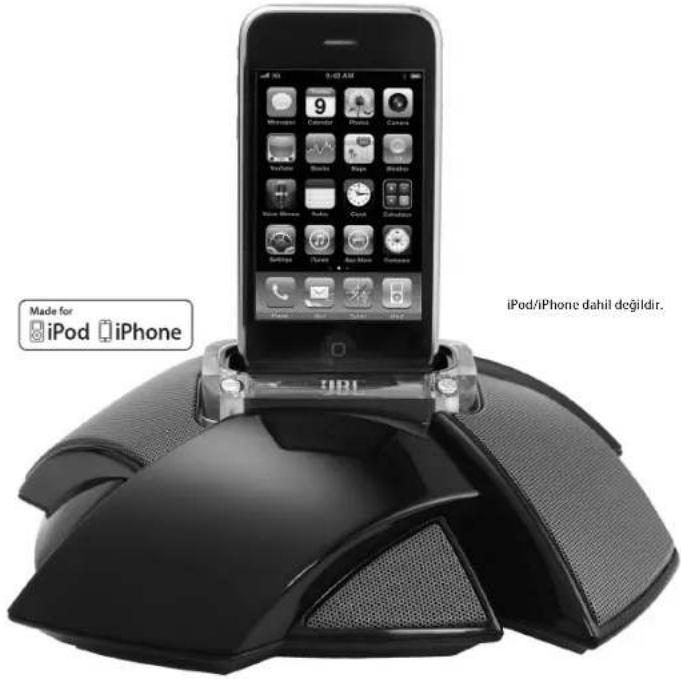

iPod/iPhone için Hoparlör Docku

Made for iPod iPhone iPod/iPhone dahil değildir.

KullaniM KilaVuzu

ÖnemLI gÜVenLIK taLImatLarl

1. Bu talimatlan okuyun.

2. Bu talimatlan saklayın.

3. Bu uyanlan dikkate alın.

4. Bütün talimatları uygulayın.

5. Bu cihazı su yakınında kullanmayın.

6. Yalnızca kuru bezle temizleyin.

7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurulum yapın.

8. Radyator, soba (anfi dahil)...gibi ısı üreten kaynakların yakınına yerleştirmeyin.

9. Kutuplanmış veya topraklı İşlerin güvenlik amaçlarını engellemeyin. Kutuplanmış İşlerin biri diğerinden geniş iki ucu vardır. Topraklamalı tipin iki ucu ve üçüncü bu topraklamalı ucu vardır. Geniş uç ve üçüncü uç sizin güvenliğiniz için sağlanmıştır. Eger temin edilen fiş prize uygun değilse, uygun bir prizle değiştirilmesi için elektrik teknikseyinine başvurunuz.

10. Güç kablosunu ve özellikle fışleri, prizleri ve cihazın çıkış noktalarını ezilmekten ve sıkıştırılmaktan koru-yun.

11. Sadece üretici tarafından belirlenen ekler/aksesuarları kullanın.

12. Üretici tarafından belirtilen ya da bu cihazla satın alınan taşıma arabası, stand, tripod, braket ve masayı kullanın. Taşıma arabası kullanıldığında devrilme sonucu yaralanmayı önlemek için araba/cihaz hareket ettirildiğinde koruyucu kalkan kul

1. Yıldırım/fırtına olduğu durumlarda veya cihaz uzun süre kullanılmadığında fışten çekin.
2. Kaliteli hizmet personelinize başvurun. Güç kablosu veya prizin hasar görmesi, cihaza sıvı dökülmesi veya içine bir cisim düşmesi, cihazın yağmur veya neme maruz kalması, cihazın düzgün çalışmaması veya cihazın düşürülmesi bir durumda cihaz herhangi bir şekilde hasar gördüğünde servis gereklidir.
3. Cihazları sıvı damlama ve sıçramalarına maruz bırakmayın ve vazo gibi içi su dolu cisimleri cihaz üzerine birakılmamasını sağlayın.
4. Bu cihazın ana elektrik kaynağından bağlantısını tamamen kesmek için, güç kaynağı kablosunu AC prizinden çekiniz.
5. Güç kablosunun ana fışı kolayca çalıştırılabilir durumda kalacaktır.
6. Piller güneş, ateş ve benzeri gibi aşırı ısılara maruz kalmamalıdır.

Bir eşkenar üçgen içindeki okbaşı sembolü ile şimşek işareti kullanıcıyı cihazda kişilere elektrik şoku riski oluşturan yeterli çekim olabilecek yalıtımsız "tehlikeli voltajın" bulunduğunu uyarmak içindir.

İçinde ünlem işareti bulunan eşkenar üçgen içindeki sembol kullanım kılavuzu met- ninde ürünle ilgili çok önemli çalıştırma ve servis talimatların bulunduğu kullanıcıyı bildirmek için tasarlanmıştır.

uyari: Yangın ve elektrik şoku riskini azaltmak için cihazı yağmurdan veya nemli bölgelerden uzak tutunuz.

tüM eleKtrOniK ürünleri iÇin öneMli nOt: Chazın kulaklık veya hat düzeylıkışcasesı haklanından ses kablolanni çıkmadanı veya takmadan önce chazı kapatnakı ifyi bir uygulamadır. Bu uygulama cihazın ömrünü uzatacak statik elekirikten chazın korunmamasına yardımcı olacak ve potansiyel hasan önleycektir.

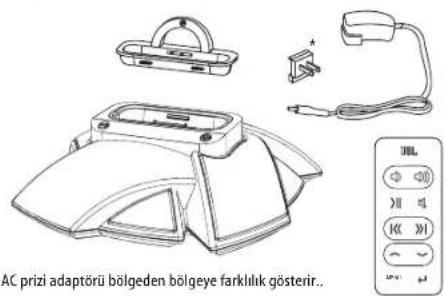

Hoparlör dokunuzu dikkatlice ambalajından çıkarın ve burada gösterilen tüm 1. öğelerin eksiksiz bulunduğundan emin olun: JBL On Stage ^** IV Hoparlör Doku, güç kaynağı, uzaktan kumanda ve iPod/iPhone adaptörü.

AC prizi adaptörü bölgeden bölgeye farklılık gösterir...

Pil kapağını kilit açık konumuna getirin ve çıkarın.2.

1. Altı adet AA pilini yuvaya yerleştirin. Pil yuvasında gösterilen pil kutuplarına dikkat ederek yerleştirin.

PİL KULLANIMI HAKKINDAKİ NOTLAR:

• Eğer yeniden şarj edilen pilleri kullanıyorsanız, pilleri yerleştirmeden önce pillerin tam şarj edildiğinden emin olunuz. JBL On Stage IV yeniden şarj edilebilir pilleri şarj etmez.
• Standart pilleri kullanıyorsanız, pillerin tarmamının yeni olduğundan ermin olunuz.
• Yeniden şarj edilebilir piller ile standart pilleri bir arada kullanmayın. Aynı tip pilleri kullanın.
• Pillerin değiştirilmesi gerektiğinde durum LED'i amber rengi yanacaktır. Pil kapağını yerleştirin ve kilitli konuma çevirin.4.

• Pil türlerini karıştırmayın.
• Şarj edilmiş ve kısmen şarj edilmiş pilleri karıştırmayın.
• Piller JBL On Stage IV içinde tekrar şarj edilmez.

UYARI: Farklı türde piller yerleştirildiğinde pallama riski vardır. Pilleri kullanım talimatlarına uygun olarak imha edin.

www.jbl.com

1. Bir USB Tipi Mini-B kablosunu (verilmemiştir) JBL On Stage IV 'ün USB bağlantı noktasına ve iTunes'ün bulunduğu bilgisayardaki USB bağlantı noktasına bağlayın.

USB Tipi Mini-B

1. JBL On Stage IV'ünüzü diğer ses kaynağı ile kullanacaksanız, 3.5mm stereo kablonuzun (dahil edilmemiştir) bir ucunu Ses Giriş konektörüne bağlayın ve diğer ucunu ses kaynağı ses çıkışına veya kulaklık çıkış konektörüne bağlayın.

3.5mm

ÖNEMLİ: Eğer aynı anda ses girişine bağlı doklu iPod/iPhone'dan ses oynatırsanız, her iki çıkışı da JBL On Stage IV'den karşık olarak duyacaksınız. Sadece bir kaynaktan duymak için duymak istemediğiniz kaynağı manuel olarak kapatmanız gerekecektir.

Verilen AC çıkış adaptörünü tam olarak güç kaynağına takın (eğer birden 7. fazla adaptör varsa, bölgeniz için olanı kullanın). Ardından güç kaynağını JBI On Stage IV 'ün 6V DC Girişki konektörüne bağlayın ve AC duvar prizine takın.

1.2. ⑩ ⑪

1. Uygun iPod/iPhone adaptörünü JBL On Stage IV'ün iPod'una da takın ve iPod/iPhone'unuzu dock konektörüne yerleştirin. iPod/iPhone'un tam olarak konektöre takıldığından emin olun.

NOT: Eğer uygun olursa, iPod'unuz veya iPhone'unuz ile verilen adaptörü kullanın.

1. JBL On Stage IV'ün Açma/Kapama düğmesine basın. Sistem açıldığında cihazın Durum LED'i beyaz yanacaktır.

(+) ve (−) düğmelerini kullanarak sesi ayarlayın. Sesi kapatmak için her iki 10. düğmeye de basın; sesi açmak için herhangi bir düğmeye basın.

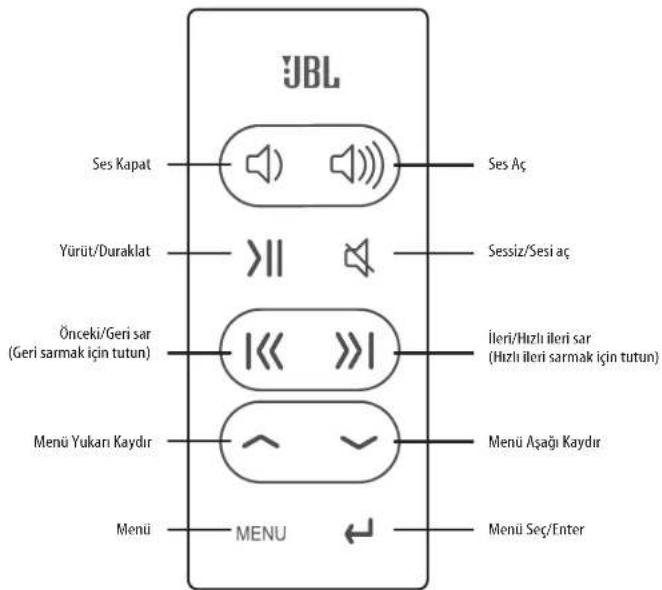

uZaKtan Kumanda düğmeLeri

JBL Ses Kapat Yürüt/Duraklat Önceki/Geri sar (Geri sarmak için tutun) Menü Yukarı Kaydır Menü MENU Ses Aç Sessiz/Sesi aç İleri/Hızlı ileri sar (Hızlı ileri sarmak için tutun) Menü Aşağı Kaydır Menü Seç/Enter

NOT: iPod touch ve iPhone menü gezintisi iPod/iPhone'u müzik moduna manuel olarak ayarlamanızı gerektirebilir.

durum Led'i

JBL On Stage IV'ün LED'i cihazın durumunu belirtmesi için farklı renkleri gösterecektir:

led eKrani duruM

Beyaz — Sürekli JBL On Stage IV açık
Beyaz — Yanıp sönüyor JBL On Stage IV sessiz
Koyu sarı — Sürekli Batarya zayıf
Koyu sarı — Yanıp sönüyor	JBL On Stage IV ve düşük sesi kapalı ve pil zayıf
LED yok	JBL On Stage IV Beklermede veya kapalı

iTunes İLE SENKRONİZE OLUYOR

NOT: iPod/iPhone'unuzu i tunes ile birlikte senkronize etmeye çalışmadan önce hem iPod/iPhone'un hem de iTunes'ün en son yazılım sürümüne güncellendiğinden emin olun.

Senkronize etmeyi denemeden önce JBL On Stage IV'ün USB bağlantı noktasının iTunes'ünüzün bağlandığı bilgisayara bağlandığından emin olun.

iPod/iPhone1. 'unuzu JBL On Stage IV'ün dock konektörüne yerleştirin. iPod/iPhone'un tam olarak konektöre takıldığından emin olun.

1. Bilgisayarınızın iTunes yazılımını kullanarak iPod/iPhone'u iTunes ile senkronize edin.
2. Senkronize etmeyi tamamladığınızda, iPod/iPhone'u iTunes'den çıkarın.

iPod/iPhone ŞARJ OLUYOR

JBL On Stage IV şu şartlarda doklu iPod/iPhone'u şarj edecektir:

• JBL On Stage IV'e AC güç adaptörü ile güç verildiğinde
• JBI. On Stage IV, USB kablosu ile bir bilgisayara bağlandığında

JBI. On Stage IV, USB kablosu ile bir bilgisayara bağlanmadığı sürece doklu iPod/iPhone'u pil gücü ile şarj etmeyecektir.

JBL ON STAGE IV 'NİZİ PIL GÜCÜ İLE ÇALIŞTIRMAK İÇİN

Pilleri sayfa 3'deki JBI. On Stage IV Kolay Kurulum Kilavuzu — Adım 3 kısmında açıklandığı gibi yerleştirdiyseniz, JBI. On Stage IV'ün güç adaptörünü prizden çıkarabilirsiniz ve cihaz pil gücü ile çalışacaktır.

Pil gücü ile çalışırken, sistem 5 dakika süre ile ses sinyali algılamazsa JBL On Stage IV kendiliğinden Bekleme moduna geçecektir. Ses sinyalini algıladığıda, sistem normal çalışmaya dönecek ve LED yanacaktır.

AC güçle çalışırken, JBI. On Stage IV, sistem 10 dakika boyunca hiçbir ses sinyali algılamadığında otomatik olarak bekleme moduna girecektir. Benzer biçimde, bir ses sinyali algıladığında normal çalışmaya dönecek ve LED yanacaktır.

Pil gücünün çalışması ile ilgili notlar:

• JBL On Stage IV yeniden şarj edilebilir pilleri şarj etmez.
• JBL On Stage IV, USB kablosu ile bir bilgisayara bağlanmadığı sürece doklu iPod/iPhone'u pil gücü ile şarj etmeyecektir.

www.jbl.com

Ses yok (beyaz led yanmıyor): Güç kaynağının	JBL On Stage IV'e ve çalışan bir AC prizine doğru bağlandığından emin olun.Eğer pil gücü kullanıyorsanız, dört pilin hepsini tek kullanımlık yeni piller ile ya da yeni şarj edilmiş şarj edilebilir piller ile değiştirin. Pillerin değiştirilmesi./(gerekliğinde LED amber rengi yanacaktır.JBL On Stage IV enerji koruma modundadır (en az 10 dakika ses algılanmaz).
Ses yok (beyaz led yanar): Ses artırma (1) düğmesine dokunarak sistem sesini arturın.Eğer doklu bir iPod/iPhone kullanıyorsanız, JBL On Stage IV'e doğru doklandığından emin olun.Eğer yardımcı bir kaynak kullanıyorsanız, ses kablosunun JBL On Stage IV"ün Ses Giriş konektörüne ve kaynak komponentin ses çıkışına doğru bağlandığından emin olun.iPod veya kaynak komponentin Duraklatma modunda olmadığından ve ses kontrolünün tamamen kapatılmadığından emin olun.
ses çatlakları, tıslamalar veya bozuklukları:iPod veya kaynak komponentinin sesini kapatın.iPod'un EO ayarının "Kapalı""ya ayarlandığından emin olun.
sesli mırıldanma veya uğultu:Ses kablosunun Ses Giriş jakını tam takıldığından emin olun.Ses kablosunu yerleştirin.Güç kaynağının fisini prizden çekin ve farklı bir AC prizine takın.

SORUN ÇÖZÜM

Azami ses seviyesi azalır: JBL	• On Stage IV, Pil Tasarrufu Modundadır (BCM). Daha yüksek performans için AC gücüne geçin.
Ses sadece bir hoparlörden geliyor: iPod/iPhone	• ‘un dock konektörüne doğru bir şekilde tam oturduğundan emin olun.• Ses kablosunun Ses Giriş jakına tam takıldığından emin olun.• Ses kablosunun bir stereo kablo olduğundan emin olun.

www.jbl.com

teKnİK ÖZeLLİKler

Uyum:	iPod'un dock sürümleri (iPod nano 5. nesil, iPod touch 2. nesil, iPod nano 4. nesil, iPod klasik, iPod touch 1. nesil, iPod nano 3. nesil, iPod nano 2. nesil, iPod 5. nesil, iPhone 4GB, 8GB, 16GB, iPhone 3G 8GB, 16GB, iPhone 3GS 16GB, 32GB, MP3 ve Cd çalar, masaüstü ve dizüstü bilgisayarlar dahil (iüm platformlar)
Transdüserler: 4 x 1" (25mm) JBL Odyssey	" tam seri
Güç: 10 watt x 2
Frekand Tepkisi: 110Hz – 20kHz
Gürültü Sinyal oranı: 70dB
Giriş empedansı (Yardımcı): 5k ohm
Giriş bağlantıları:	Ana bağlantı – iPod ve iPhone dock konektörleri; Yardımcı giriş bağlantısı – 3.5mm (1/8") stereo mini jak
Pil gereksinimi: 6 x AA, NiMh veya alkalin
Güç gereksinimi: 12V DC, 1.5A
Güç tüketimi: 20W (maksimum)
Ebatlar (D x G x Y): 210mm x 210mm x 68mm (8–1/4" x 8–1/4" x 2–11/16")
Ağırlık: 0.7kg (1.6 lb)
Mevcut renkler: Siyah; beyaz

JBL

by HARMAN

HARMAN

©2010 Harman International Industries, Incorporated. Tüm hakları saklıdır.

Özellikleri, teknik özellikleri ve görüntü sü önceden haber verilmeden değiştirilebilir.

JBL, Harman International Industries, Incorporated firmasının ABD ve/veya diğer ülkelerde tescil edilen ticari markasıdır. Odyssey, Harman International Industries, Incorporated firmasının ticari markasıdır.

*On Stage ticari markası OSA International, Inc firmasının izni ile kullanılmaktadır.

iPhone, iPod, iPod nano, iTunes ve iPod touch Apple, Inc. firmasının ABD ve diğer ülkelerde tescil edilmiş ticari markalardır. iPod/iPhone dahil değildir.

"Made for iPod" ve "Made for iPhone" ifadeleri elektronik aksesuarın sırasıyla özellikle iPod ve iPhone'a bağlanmak için tasarlandığı anlamına gelmiş olup Apple performans standartlarını karşılaması için geliştirici tarafından onaylanmıştır. Apple bu cihazın çalışmasından ya da güvenlik ve düzenleme standartları ile uyumlu olup olmadığından sorumlu değildir.
