MODE D'EMPLOI On Stage IV JBL

Manuel d'utilisatiOn 27

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

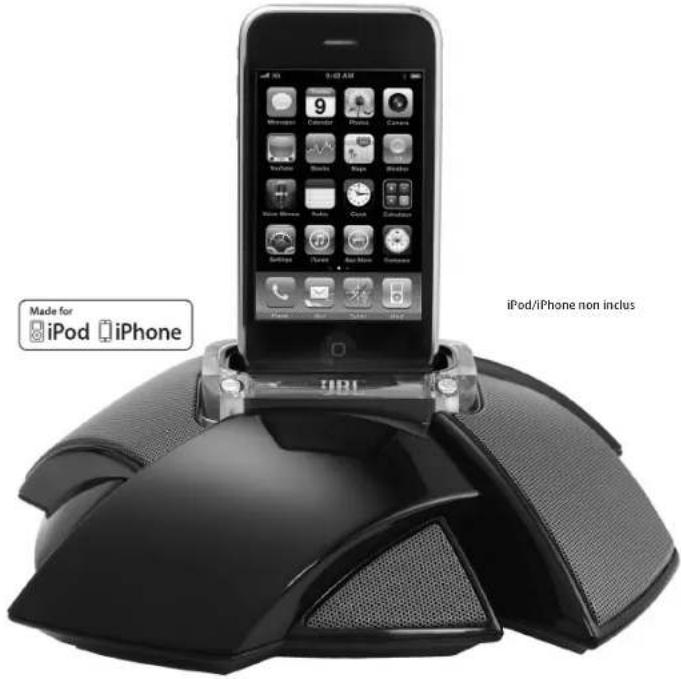

Station d'accueil/enceinte portable pour iPod/iPhone

Made for iPod iPhone iPod/iPhone non inclus

Manuel d'utilisatiOn

ImPortanteS InStruCtionS de SÉCurItÉ

1. Lisez attentivement ces instructions.
2. Conservez ces instructions en lieu sûr.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. N'obstruez pas les orifices de ventilation. Installez-le conformément aux instructions du fabricant.
8. N'installez pas l'appareil à proximité d'une source de chaleur comme un radiateur, une bouche d'air chaud, un four ou d'autres appareils (y compris des amplificateurs) producteurs de chaleur.
9. Respectez le dispositif de sécurité de la fiche polarisée ou avec prise de terre. Une fiche polarisée dispose de deux broches dont l'une est plus large que l'autre. Une fiche avec prise de terre dispose de deux broches et d'une troisième pointe de mise à la terre. La broche plus large ou la troisième pointe est conçue pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise secteur, consultez un électricien pour le remplacement de la prise obsolète.
10. Évitez de marcher sur le cordon d'alimentation ou de le pincer, notamment au niveau des fiches, des prises et à l'endroit où il sort de l'appareil.
11. Utilisez uniquement des fixations/accessoires agréés par le fabricant.
12. Utilisez uniquement le chariot, le socle, le tripodc, la fixation ou le plateau spécifié par le fabricant ou vendu avec l'appareil. Lors de l'utilisation d'un chariot, soyez prudent pendant le déplacement de l'ensemble chariot/appareil pour éviter d'être blessé lors d'un renversement accidentel.

13. Débranchez cet appareil pendant les orages ou en cas de non-utilisation prolongée.

14. Adressez-vous à du personnel qualifié pour les réparations. Il est nécessaire de réparer l'appareil lorsqu'il a été endommagé de quelque manière que ce soit, notamment si la fiche ou le cordon d'alimentation est endommagé, si du liquide a été renversé dessus, si des objets sont tombés à l'intérieur de l'appareil, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou s'il est tombé.

15. L'appareil ne doit pas être exposé au ruissellement ou aux éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.
16. Pour déconnecter totalement cet appareil du secteur, débranchez la fiche du cordon d'alimentation de la prise murale.
17. La fiche du cordon d'alimentation doit rester facilement accessible.
18. Les piles ne doivent pas être exposées à une chaleur excessive comme les rayons du soleil, un feu ou similaire.

Le symbole de l'éclair fléché dans un triangle équilatéral est utilisé pour alerter l'utilisateur de la présence d'une «tension dangereuse» non isolée à l'intérieur du boîtier du produit, et qui peut être suffisamment importante pour constituer un risque d'électrocution.

Le symbole du point d'exclamation dans un triangle équilatéral est utilisé pour alerter l'utilisateur de la présence d'instructions importantes de maintenance

et de réparation dans la documentation jointe au produit.

aVertisseMent: pour réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou l'humidité.

rÉgLementation de La FCC

déclarationOn de cOnFOrMité de la Fcc

Cet appareil est conforme à l'article 15 de la Réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférence nuisible ; et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui peuvent entraîner un fonctionnement indésirable.

interFérences radi0 et de téléVisi0n

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de Classe B, en vertu de l'article 15 des Règlements de la FCC. Ces limites sont destinées à fournir une protection raisonnable contre des interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut diffuser une énergie de fréquence radio, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles à des communications radio. Toutefois, il n'y a aucune garantie que ces interférences ne se produiront pas dans une installation particulière. Si cet équipement ne provoque pas d'interférence à la réception radio ou de télévision, ce qui peut être déterminé en alluant puis en éteignant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• auqmenter la distance qui sépare l'équipement du récepteur ;
• brancher l'équipement à une prise secteur différente pour que l'équipement et le récepteur soient sur des circuits de branchement différents ;
• demander de l'aide au vendeur ou à un technicien radio/TV compétent. Les changements ou modifications n'ayant pas été expressément autorisés par JBL, Inc., pourraient annuler le droit de l'utilisateur de faire fonctionner l'équipement.

dÉCLaration et aVertISSement d'InduStrle Canada

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

reMarQue |MpOrtante cConcernant tous les produits électroniques:

ll est

recommandé d'éteindre l'appareil avant de brancher ou de débrancher les câbles audio des prises d'écouleurs ou de sortie de ligne de la source sonore. Ceci prolongera la durée de vie de votre appareil, contribuera à le protéger contre l'électricité statique et évitera des dommages possibles.

guide de ConFiguration FacILE du JBL on Stage \*\* IV

Déballez soigneusement la station d'accueil et vérifiez que tous les éléments 1. indiqués ici sont inclus : station d'accueil JBL On Stage ^®* IV, alimentation électrique, télécommande et adaptateur iPod/iPhone.

L'adaptateur d'alimentation secteur varie en fonction de la région.

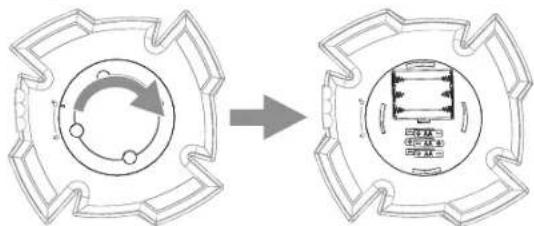

Faites pivoter le couvercle du compartiment des piles jusqu'à la position 2. débloquée et retirez-le.

1. Insérez six piles AA dans le compartiment. Respectez la polarité des piles qui est indiquée à l'intérieur du compartiment.

REMARQUES SUR L'UTILISATION DES PILES :

• Si vous utilisez des piles rechargeables, veillez à ce qu'elles soient complètement chargées avant de les insérer. Le JBL On Stage IV ne charge pas les piles rechargeables.
• Si vous utilisez des piles conventionnelles, veillez à ce qu'elles soient toutes neuves.
• Ne mélangez pas des piles rechargeables et des piles conventionnelles. N'utilisez que des piles d'un type ou de l'autre type.
• La DEL du statut s'allume en ambre lorsqu'il faut remplacer les piles. Replacez le couvercle des piles et faites-le pivoter jusqu'à la position bloquée.4.

• Ne mélangez pas des piles de types différents.
• Ne mélangez pas des piles chargées et des piles partiellement chargées.
• Les piles ne seront pas rechargées lorsqu'elle sont dans ce produit.

Attention : si les piles ne sont pas correctement remplacées, elles risquent d'exploser. Mettez au rebut les piles usagées conformément aux instructions.

www.jbl.com

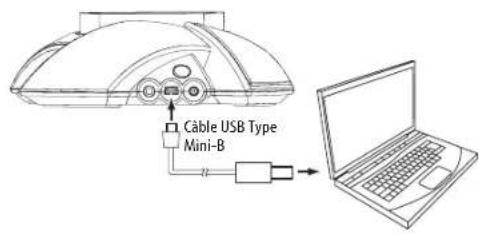

1. Connectez un câble USB de type mini-B (non fourni) au port USB du JBL On Stage IV et à un port USB de l'ordinateur sur lequel se trouve iTunes.

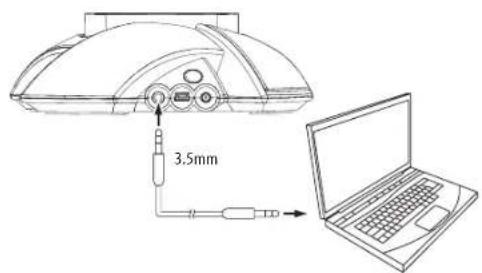

1. Si vous voulez utiliser votre JBL On Stage IV avec une autre source, branchez une extrémité d'un câble stéréo de 3,5mm (non fourni) sur le connecteur Audio In, et branchez l'autre extrémité sur la sortie audio de la source ou le connecteur de sortie du casque.

3.5mm

IMPORTANT: si vous écoutez votre iPod/iPhone sur une station d'accueil, et qu'une autre source est connectée en même temps, vous entendrez les deux sorties mélangées à travers le JBL On Stage IV. Si vous ne voulez écouter qu'une seule source, vous devez éteindre manuellement la source que vous ne désirez pas entendre.

Insérez l'adaptateur d'alimentation secteur inclus complètement sur 7, l'alimentation électrique (s'il y a plusieurs adaptateurs, utilisez celui qui correspond à votre région). Puis connectez l'alimentation électrique sur le connecteur d'entrée 6V CD du JBI. On Stage IV et branchez-la sur une prise électrique murale.

1.2.

1. Placez l'adaptateur iPod/iPhone appropriée dans le JBL On Stage IV et placez votre iPod/iPhone sur le connecteur de la station. Veillez à ce que l'iPod/iPhone soit parfaitement inséré sur le connecteur.

REMARQUE : si applicable, utilisez l'adaptateur fourni avec l'iPod ou l'iPhone.

1. Appuyez sur la touche on/off du JBL On Stage IV. La DEL de l'appareil s'allume en blanc lorsque le système est actif.

Réglez le volume à l'aide des touches (+) et (−). Appuyez sur les deux 10. touches pour couper le son, appuyez sur l'une des touches pour remettre le son.

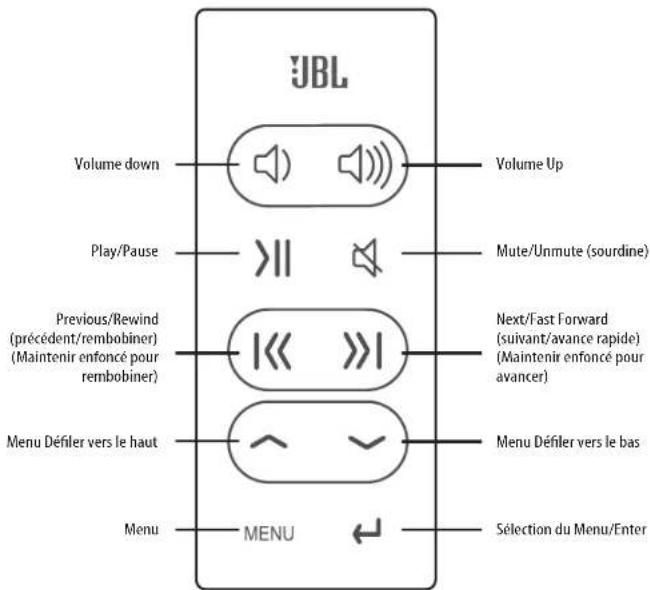

touCheS de La teLeCommande

JBL Volume down Play/Pause Previous/Rewind (précédent/rembobiner) (Maintenir enfoncé pour rembobiner) Menu Défiler vers le haut Menu MENU Volume Up Mute/Unmute (sourdine) Next/Fast Forward (suivant/avance rapide) (Maintenir enfoncé pour avancer) Menu Défiler vers le bas Sélection du Menu/Enter

REMARQUE : la touche iPod et le menu de navigation iPhone peuvent vous demander de configurer manuellement l'iPod/iPhone en mode Musique.

Statut del

La DEL de votre JBL On Stage IV affiche différentes couleurs pour indiquer le statut de l'appareil :

aFFicHage de la led statut

Blanc — Constant JBL On Stage IV est actif
Blanc — Clignotant JBL On Stage IV est muet
Ambre — Constant Piles basses
Ambre — Clignotant	JBL On Stage IV est muet avec piles faibles
Aucune DEL	JBL On Stage IV est en veille ou éteint

SYNCHRONISATION AVEC iTunes

REMARQUE : avant de synchroniser votre iPod/iPhone avec iTunes, vérifiez que votre iPod/iPhone et votre iTunes sont mis à jour avec la toute dernière version du logiciel.

De même, vérifiez que le port USB du JBL On Stage IV est connecté à l'ordinateur sur lequel se trouve votre itunes.

1. Placez votre iPod/iPhone sur le connecteur de station du JBL On Stage IV. Veillez à ce que l'iPod/iPhone soit parfaitement inséré sur le connecteur.

Utilisez le logiciel iTunes de votre ordinateur afin de synchroniser 2. l'iPod/iPhone avec iTunes.

Lorsque la synchronisation est terminée, éjectez l'3. iPod/iPhone d'iTunes.

Chargement d' iPod/iPhone

Le JBL On Stage IV charge un iPod/iPhone via la station d'accueil dans les conditions suivantes :

• Lorsque le JBL On Stage IV est alimenté par son adaptateur secteur
• Lorsque le JBL On Stage IV est connecté à un ordinateur via un câble USB

Le JBL On Stage IV ne charge pas un iPod/iPhone via la station d'accueil lorsqu'il est alimenté par les piles sauf s'il est connecté à un ordinateur via un câble USB.

FONCTIONNEMENT DU JBL ON STAGE IV SUR ALIMENTATION PAR PILES

Si vous avez inséré des piles comme expliqué à l'Flape 3 du Guide de configuration facile du JBL. On Stage IV, à la page 29, vous pouvez débrancher l'adaptateur secteur du JBL. On Stage IV qui pourra être utilisé sur les piles.

Pendant qu'il fonctionne sur piles, le JBL On Stage IV passera automatiquement en mode Veille des que le système ne détecte aucun signal audio pendant 5 minutes. S'il détecte un signal audio, le système reprendra son fonctionnement normal et la DEI s'allumera.

Sur alimentation secteur, le JBL On Stage IV se met automatiquement en mode veille au bout de 10 minutes d'absence d'activité. Comme indiqué ci-dessus, il se remet en marche dès qu'un signal audio est détecté, et le voyant se rallume.

Remarques sur le fonctionnement sur piles:

• Le JBL On Stage IV ne charge pas les piles rechargeables.
- Le JBL On Stage IV ne charge pas un iPod/iPhone via la station d'accueil lorsqu'il est alimenté par les piles sauf s'il est connecté à un ordinateur via un câble USB.

dePannage de Votre JBL on Stage IV

PROBLEME SOLUTION

Aucun son (la DEL blanche est éteinte) :	Vérifiez que l'alimentation électrique est correctement connectée sur le JBL On Stage IV et sur une prise murale qui fonctionne.Si vous utilisez l'alimentation sur piles, remplacez les 4 piles à la fois par des nouvelles piles rechargeables jetables et chargées. La DEL s'allume en ambre si les piles doivent être remplacées.Le JBI On Stage IV est en mode économie d'énergie (aucun son n'a été détecté pendant au moins 10 minutes).
Aucun son (la DEL blanche est allumée) :	Réglez la touche Volume Up (1) pour augmenter le volume.Si vous utilisez un iPod/iPhone, vérifiez qu'il est correctement installé sur le JBL On Stage IV.Si vous utilisez une source auxiliaire, vérifiez que le câble audio est correctement branché sur le connecteur d'entrée audio du JBL On Stage IV et sur la sortie audio du composant de la sourceVérifiez que l'iPod ou le composant source n'est pas en mode Pause, et que le contrôle du volume n'est pas réglé au minimum.
Le son craque, siffle ou est déformé : Baissez le volume de l'iPod ou du composant source.	Vérifiez que le paramètre EQ de l'iPod est réglé sur "Off."
Bruit sourd ou bourdonnement :	Vérifiez que le câble audio est branché complètement sur la fiche entrée audio.Remplacez le câble audio.Débranchez la prise électrique et branchez -la sur une autre prise murale.

PROBLEME SOLUTION

Niveau maximum du volume est bas : Le	JBL On Stage IV est en mode économie d'énergie (BCM). Passez sur l'alimentation secteur pour améliorer la performance.
Le son provient d'un seul haut-parleur : Vérifiez que l'	iPod/iPhone est correctement installé sur le connecteur de chargement.Vérifiez que le câble audio est branché complètement sur la fiche entrée audio.Vérifiez que le câble audio est un câble stéréo.

www.jbl.com

CaraCterIStIQueS teChnIQueS

Compatibilité :	iPod et iPhone (y compris la 5ème génération des iPod nano, la 2d génération des iPod touch, la 4ème génération des iPod nano, l’iPod classic, la 1ère génération des iPod touch, la 3ème génération des iPod nano, la 2d génération des iPod nano, la 5ème génération des iPod, iPhone 4Go, 8Go, 16Go, iPhone 3G 8Go, 16Go, iPhone 3GS 16Go, 32Go), les lecteurs MP3 et CD, les ordinateurs de bureau et les ordinateurs portables (toutes les plate-formes)
Transducteurs : Gamme complète 4 x 1" JBL Odyssey
Puissance: 10 x 2 watts
Réponse en fréquence: 110Hz — 20kHz
Rapport signal-bruit: 70dB
Impédance d'entrée(Aux): 5k ohms
Connexions d'entrée :	Connexion principale — connecteur de station d'accueil iPod et iPhone ; connexion d'entrée auxiliaire — mini fiche stéréo 3,5mm (1/8")
Exigences des piles : 6 x AA, NiMh ou alcaline
Exigence de puissance : 12V DC, 1.5A
Consommation électrique : 20W (maximum)
Dimensions (P x L x H): 210mm x 210mm x 68mm (8-1/4" x 8-1/4" x 2-11/16")
Poids: 0.7kg (1.6 lb)
Finitions disponibles : noir, blanc

FRANÇAIS

HARMAN

© 2010 Harman International Industries, Incorporated. Tous droits réservés.

Les fonctionnalités, les spécifications et l'aspect du produit peuvent être modifiés sans préavis.

JBL est une marque commerciale de Harman International Industries, Incorporated, déposée aux Etats-Unis et dans d'autres pays. Odyssey est une marque commerciale de Harman International Industries, Incorporated.

*La marque commerciale On Stage est employée avec la permission d'OSA International, Inc.

iPhone, iPod touch, iPod Classic, iPod nano et iTunes sont des marques déposées Apple Inc., déposée aux États-Unis et dans d'autres pays. iPod/iPhone non inclus.

« Made for iPod » et « Made for iPhone » signifie que le dispositif électronique a été spécialement conçu pour se connecter à l’iPod et l’iPhone et qu’il est certifié par le développeur comme conforme aux normes de performance Apple. Apple n’est pas responsable du fonctionnement de ce dispositif ou de sa conformité avec les normes de sécurité ou réglementaires.

www.jbl.com
