INSTRUKCJA OBSŁUGI Rhodos Grande SCHNEIDER

PL Instrukcja montażu i obsługi 122 - 133

Instrukcja montażu i obsługi

Parasol Ampel Model Rhodos Grande

(400 x 300 cm: Nr art. 787-00,

Gratulujemy zakupu nowego parasola słonecznego.

Zakupili Państwo produkt wysokiej jakości, także technicznej.

Aby długo korzystać z tego parasola, prosimy kilka minut czasu poświęcić na przeczytanie instrukcji montażu i obsługi.

Prosimy postępować zgodnie z instrukcjami i zachować niniejszą instrukcję.

Wskazówki ogólne

Podczas montażu nie dopuszczać dzieci.

Parasola słonecznego nigdy nie ustawiać na miękkim, piaszczystym i wilgotnym podłożu.

W razie wiatru zamknąć parasol i zabezpieczyć pasem.

Nigdy nie pozostawiać parasola bez nadzoru w pozycji otwartej.

Nie ponosimy odpowiedzialności za szkody spowodowane niewłaściwym użytkowaniem.

Budowa i montaż

Prosimy sprawdzić kompletność części dostawy. Jeśli pomimo starannej kontroli jakości jakaś część jest uszkodzona lub brakuje jej, prosimy skontaktować się ze sklepem, w którym zakupiono parasol. Prosimy zachować karton dla ewentualnego odesłania dla celów gwarancyjnych.

Wykaz części

Nr części:	Nr artykułu:	Rysunek / opis:	Liczba:
A	400x300 cm:9112-787-00400 cm ∅:9112-789-00	Stojak na płyty, część dolna	1
B	400x300 cm:9111-787-00400 cm ∅:9111-789-00	Stojak na płyty, część górna	1
C	400x300 cm:9113-787-00400 cm ∅:9113-789-00	Stojak rurowy	1
D	400x300 cm:9122-787-00400 cm ∅:9122-789-00	Płyta obrotowa	1
E	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Śruba M8x14	4
F	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Śruba M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Podkładka	8
H	---	Parasol	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	Korba	1
J	---	Śruba	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Klucz inbusowy	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	Nakrywka na stojak rurowy,dwuczęściowa	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	Pokrowiec	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

W sprawie zamówienia części zamiennych prosimy zwracać się do sklepu, w którym dokonano zakupu parasola.

Aby uniknąć pomyłek prosimy używać podanych powyżej numerów artykułów.

Montaž

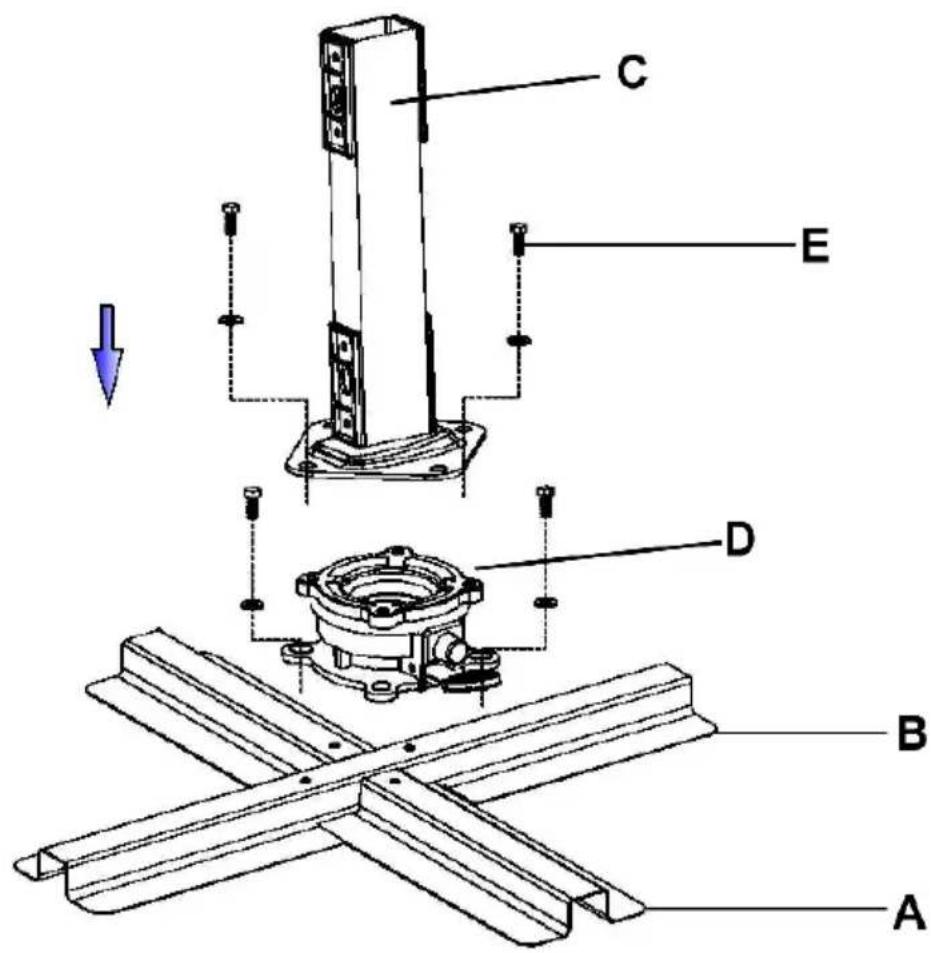

Obydwie części stojaka (A + B) położyć na siebie jak pokazano i przy pomocy płyty obrotowej (D) mocno skręcić. Użyć śrub M8x20 (F) z podkładkami (G).

Następnie skręcić stojak rurowy (C) z płytą obrotową (D). Użyć śrub M8x14 (E) z podkładkami (G).

WSKAZÓWKA:

Stojak rurowy pochylony jest o 3° do tyłu. To jest prawidłowe i nie stanowi podstawy do reklamacji. W ten sposób zapobiega się przechyleniu masztu do przodu przy otwartym parasolu i nadaje parasolowi harmonijny wgląd.

C E D B A

Ustawić zmontowany stojak na płyty w przewidzianym miejscu. Podłoże powinno być twarde i poziome.

Teraz włożyć 4 płyty chodnikowe do stojaka.

Wszystkie cztery płyty chodnikowe muszą mieć

bezwzględnie wymiary 50x50x5 cm!

Stojaka parasola nigdy nie używać bez płyt chodnikowych.

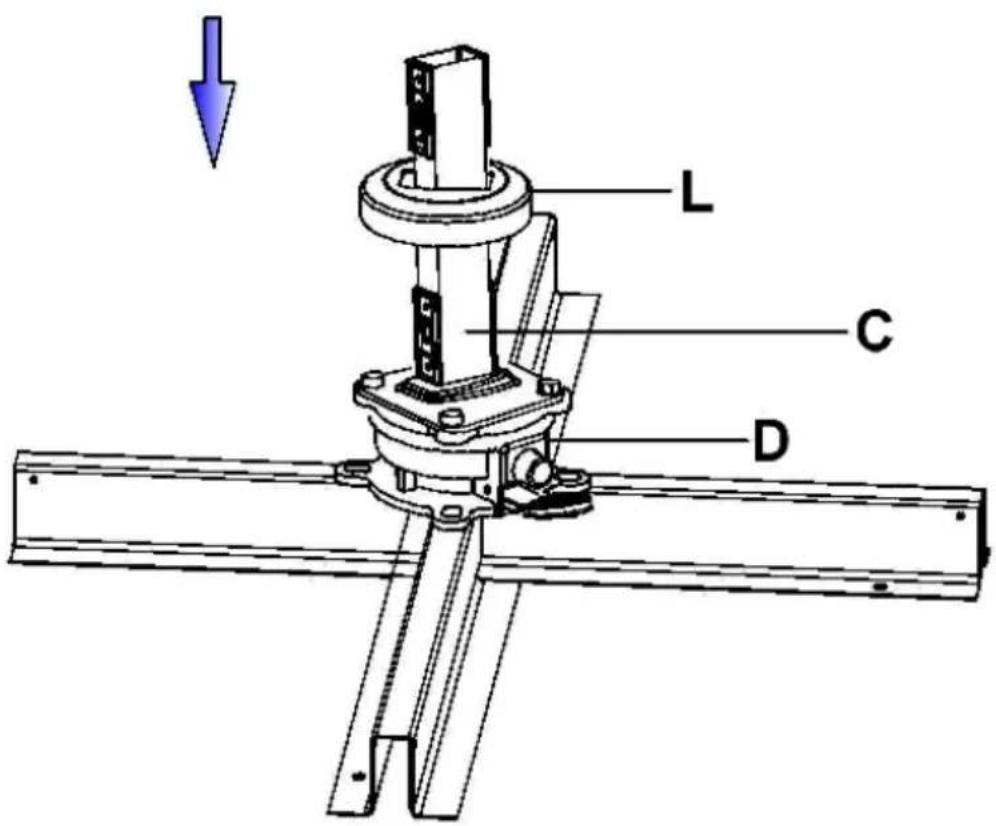

Nałożyć teraz nakrywkę (L) jak pokazano na płytę obrotową.

Prostokątne wybranie w pokrywie musi mieć ze wszystkich stron jednakową odległość do stojaka rurowego. W przeciwnym wypadku maszt mógłby uszkodzić pokrywę w następnym kroku.

L C D

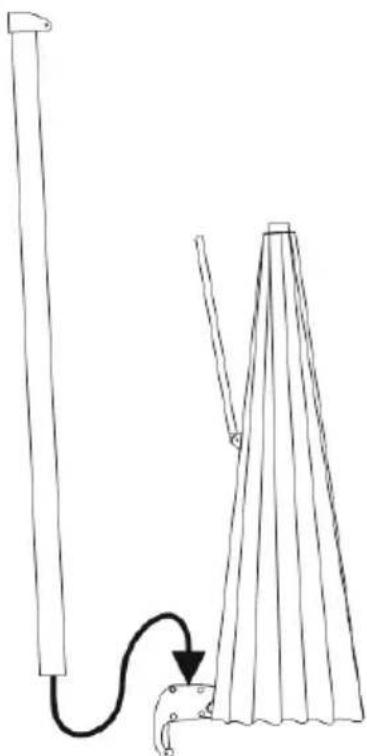

Następny krok montażu należy wykonać z pomocnikiem ze względu na duży ciężar parasola.

400 cm ∅:

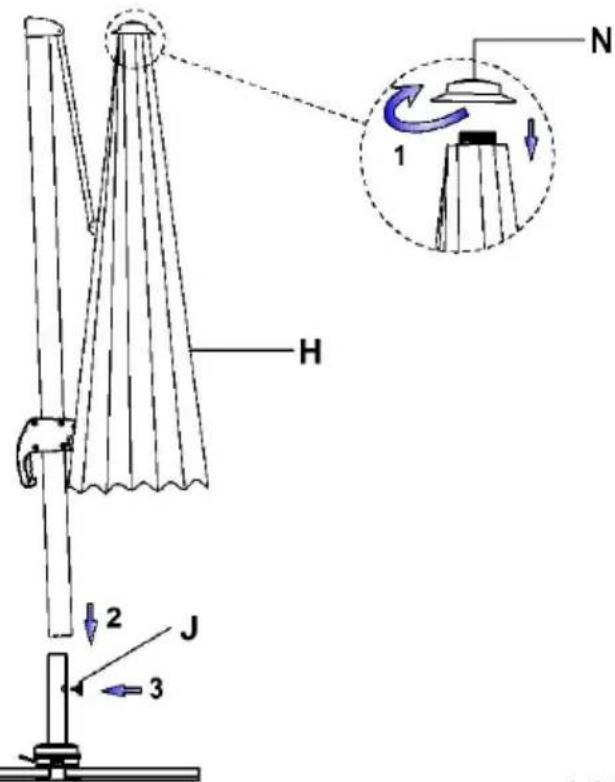

Wstawić parasol jak pokazano do stojaka rurowego.

Zwrócić uwagę na to, aby parasol nie był ustawiony skośnie.

Unikać upuszczenia parasola, gdyż mogłoby to spowodować uszkodzenie zarówno parasola jak i pokrywy.

Teraz zabezpieczyć parasol śrubą (J).

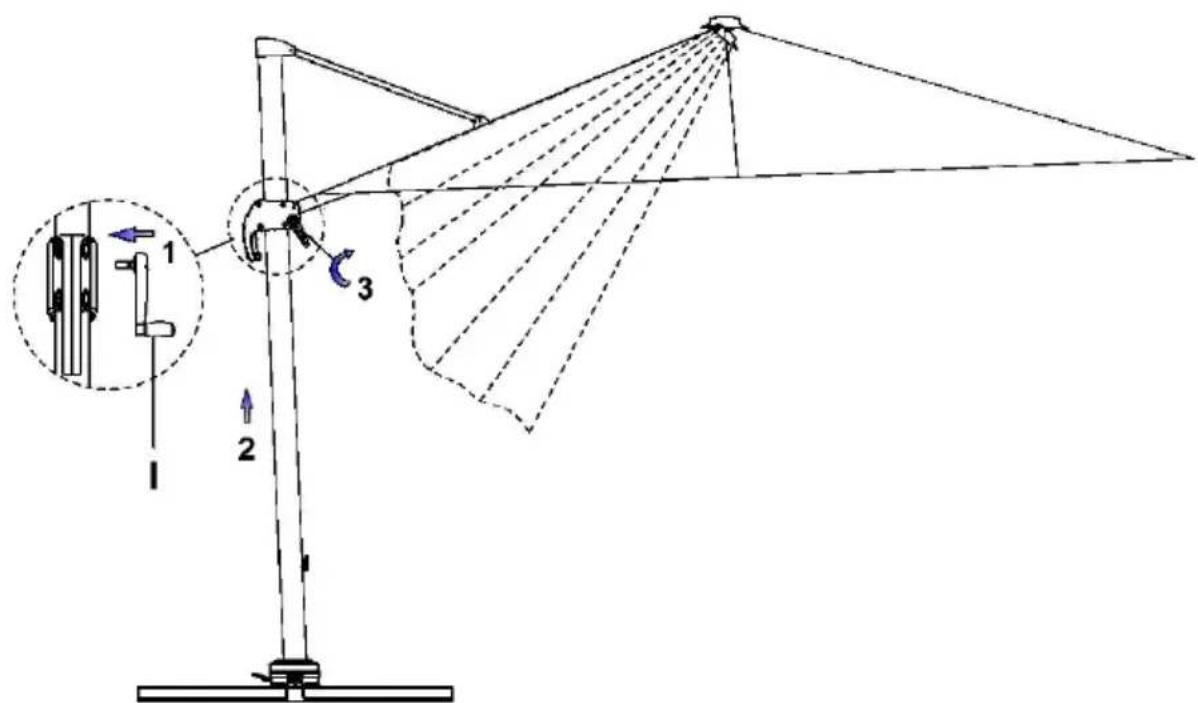

Włożyć korbę (I) w otwór w obudowie i mocno wcisnąć do zablokowania. Obracanie korbą w kierunku zgodnym z ruchem wskazówek zegara powoduje otwieranie parasola.

Upewnić się, czy podpory skośne na parasolu nie są skrzywione. W razie potrzeby końca podpór skośnych lekko pociągnąć na zewnątrz.

Upewnić się, czy parasol bez przeszkód można otworzyć (ściana domu, stół, drzewo,...)

Podczas otwierania parasola przez pokręcanie korbą (I), odblokować dźwignię ręczną na uchwycie i przesuwać ją powoli na drążku do góry.

Parasol jest całkowicie otwarty, gdy pokrycie jest napięte. Parasol zawsze otwierać całkowicie.

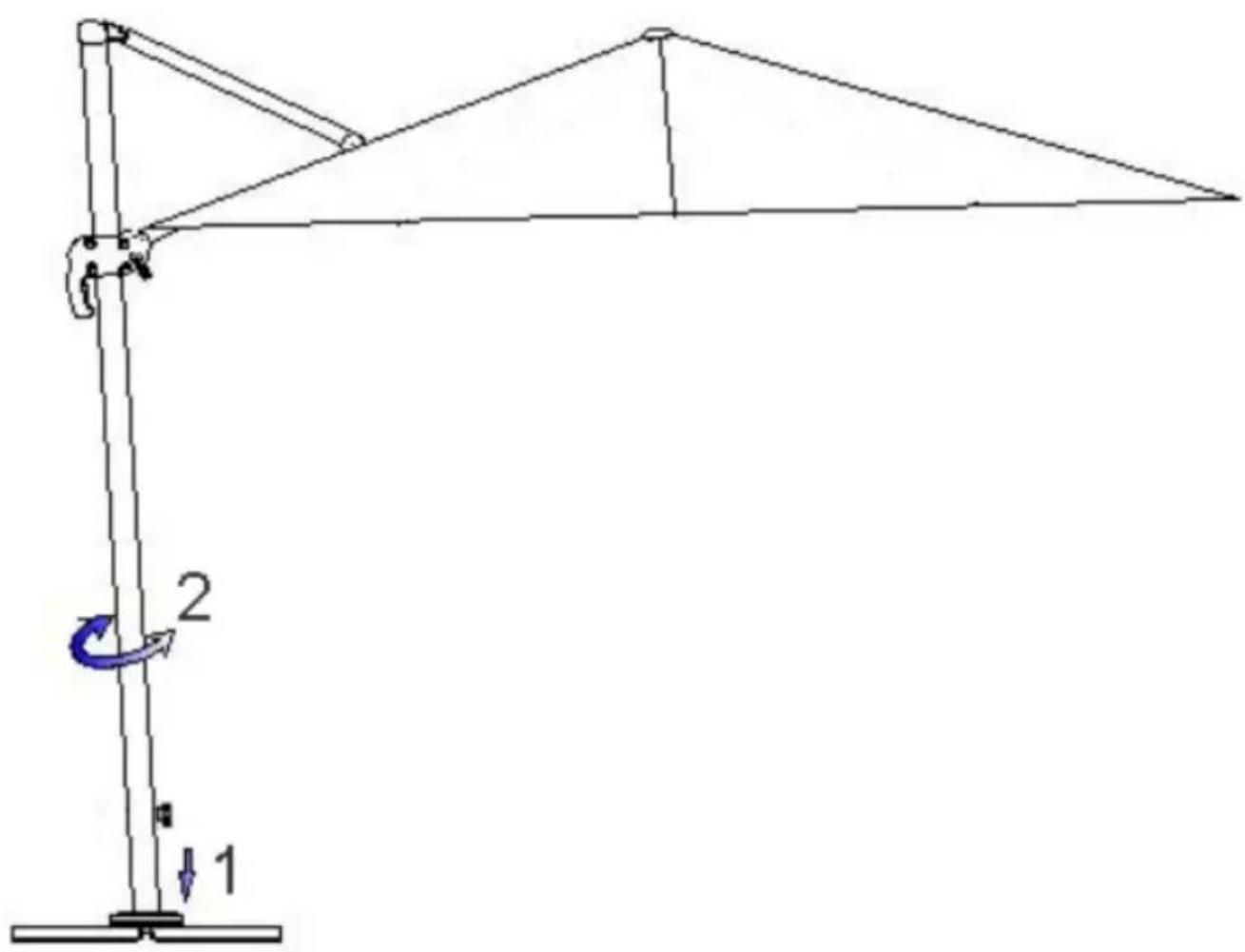

Naciśnięcie na pedał nożny powoduje odblokowanie płyty obrotowej (D).

Teraz można obrócić parasol w pożądane położenie.

Zwolnienie pedału powoduje ponowne zablokowanie płyty obrotowej.

Parasol zablokować w następnym położeniu.

1 2

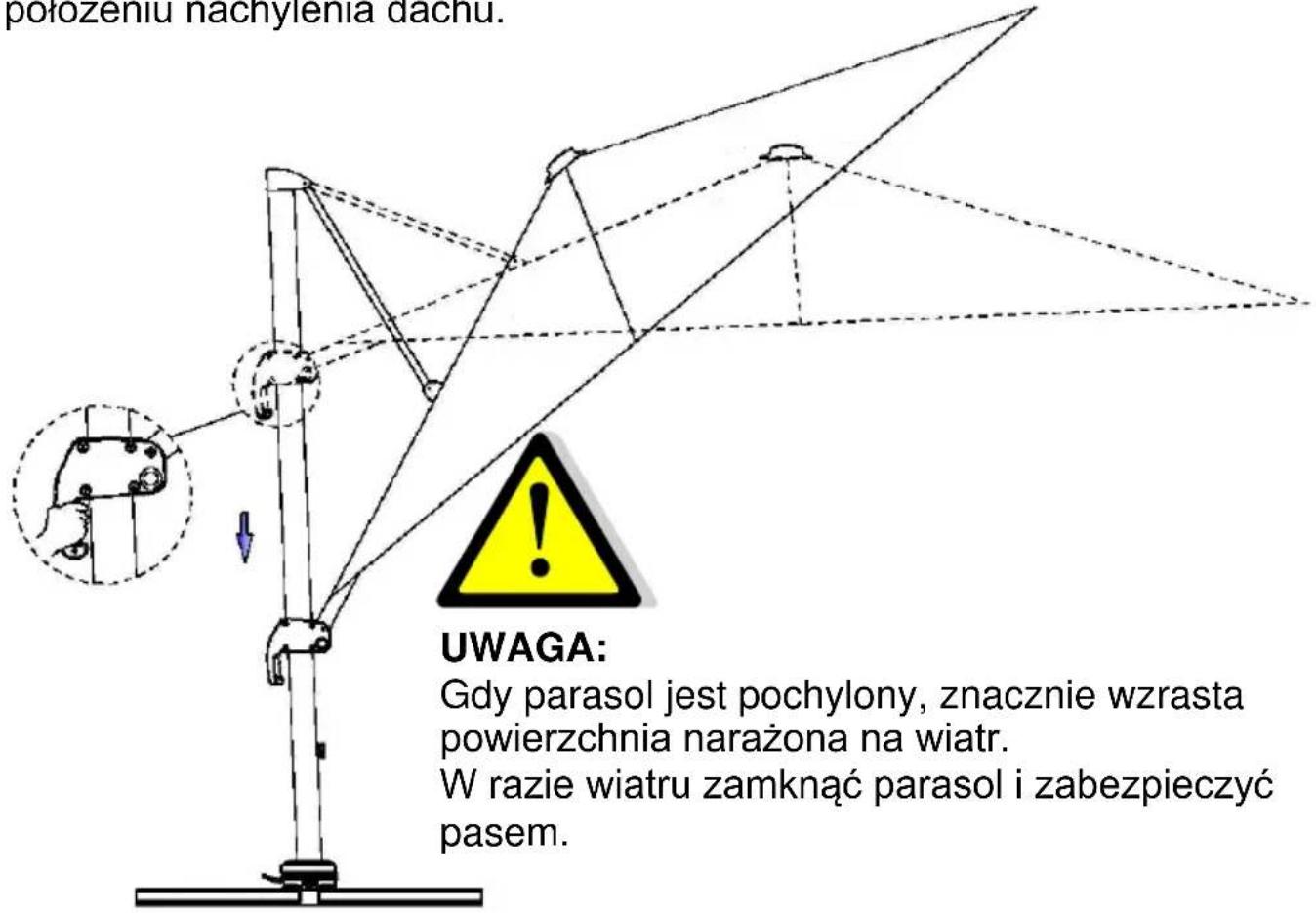

Blokada w pożadnym pochyleniu dachu:

Dźwignię ręczną na uchwycie mocno wcisnąć i przez przesunięcie ustalić pożądane nachylenie dachu.

Zwolnienie dźwigni ręcznej powoduje zablokowanie parasola w następnym położeniu nachylenia dachu.

położeniu nachylenia dachu. UWAGA: Gdy parasol jest pochylony, znacznie wzrasta powierzchnia narażona na wiatr. W razie wiatru zamknąć parasol i zabezpieczyć pasem.

Zamykanie:

Aby zamknąć parasol wcisnąć dźwignię ręczną na uchwycie i obrócić korbę (I) w kierunku przeciwnym do ruchu wskazówek zegara, w kierunku „ZU”. Jednocześnie uchwyt będzie powoli przesuwać się w dół na drążku.

Zamknięty parasol zabezpieczyć pasem.

Przy dłuższym nie używaniu lub deszczu zalecamy założyć dostarczony pokrowiec.

Czyszczenie:

Luźny brud lub pył usunąć miękką szczotką.

Regularne spłukiwanie czystą wodą zapobiega gromadzeniu się większych zanieczyszczeń.

Przy większych zanieczyszczeniach parasol można czyścić letnią wodą z łagodnymi mydlinami. Do tego celu używać gąbki lub miękkiej szczotki.

Uwaga, poniższe metody czyszczenia nie nadają się:

• Używanie myjek wysokociśnieniowych (usuwa impregnację ochronną)
• Pranie pokrycia w pralce (usuwa impregnację ochronną i uszkadza szwy)
• Środki czyszczące szorujące lub ostre
• Czyszczenie gorącą wodą (może spowodować rozchodzenie się materiału)

Przechowywanie:

Parasol przechowywać zawsze w suchym miejscu.

Jeśli parasol nie był używany przez dłuższy czas, zwrócić uwagę na to, czy pokrycie jest suche. W przeciwnym wypadku mogą wystąpić zawilgocenia i zapleśnienia.

Płyta obrotowa zawiera dwa łożyska kulkowe wysokiej jakości. Łożyska te są zabezpieczone przed wodą rozpryskową, jednakże należy zwrócić uwagę na to, aby nie narażać stojaka nadmiernie na warunki atmosferyczne i zabrudzenia.

Wskazówki bezpieczeństwa:

Ten parasol słoneczny chroni przed bezpośrednim promieniowaniem UV.

Dla pełnej ochrony, także przed pośrednim promieniowaniem UV, prosimy używać dodatkowo odpowiedni kosmetyczny środek przeciwsłoneczny.

Podczas deszczu lub opadów śniegu parasol należy zamknąć – niebezpieczeństwo złamania.

W razie zagrożenia wiatrem parasol natychmiast zamknąć i odpowiednio zabezpieczyć (taśmą, pokrowiec).

Otwartego parasola nigdy nie zostawiać bez nadzoru.

Dzieci nie zostawiać bez opieki samych przy parasolu.

Parasol nie nadaje się do użycia na tarasach dachowych lub innych miejscach narażonych na wiatr!

Tylko do użytku prywatnego na zewnątrz!

Bezwzględnie używać płyt chodnikowych o rozmiarach 50x50x5 cm.

Mniejsze płyty są za lekkie i znacznie zmniejszają stabilność parasola.

Pod parasolem lub obok niego nigdy nie używać grilli (gazowych,

węglowych, elektrycznych) ani nie rozniecać otwartego ognia – niebezpieczeństwo pożaru. Wyrzucane iskry mogą uszkodzić parasol.

Pod parasolem nigdy nie używać urządzeń grzejnych (gaz, podczerwień) – niebezpieczeństwo pożaru.

Mamy nadzieję, że nasz nowy parasol da Państwu dużo zadowolenia.

SCHNEIDER

SCHIRME
