Бренд	Schneider
Модель	Rhodos Grande
Тип продукта	Эксцентричный зонт
Доступные размеры	400 x 300 см (прямоугольный) или 400 см в диаметре (круглый)
Артикулы	787-00 (прямоугольный) / 789-00 (круглый)
Материал ткани	Не указан (устойчивый к УФ-излучению)
Мачта	Вертикальная труба с наклоном 3° назад
Основание	Поворотное основание с шарикоподшипниками
Вес зонта отдельно	Не указан (тяжелый, требуется 4 плиты 50x50x5 см)
Вес рекомендуемых плит	Каждая плита: 50x50x5 см (вес не указан)
Питание	Отсутствует (ручная рукоятка)
Механизм открытия	Рукоятка, вращение по часовой стрелке для открытия
Механизм закрытия	Рукоятка, вращение против часовой стрелки
Вращение	360° с помощью педали на поворотном основании
Наклон	Регулируется рычагом на ручке
УФ-защита	Да, от прямых УФ-лучей
Использование	Только для частного использования на открытом воздухе
Ветроустойчивость	Должен быть закрыт при ветре; не оставлять без присмотра
Уход и чистка	Мягкая щетка, теплая вода и мягкое моющее средство; не использовать мойку высокого давления или стиральную машину
Хранение	Сухое место; защитный чехол в комплекте
Запасные части	Доступны у продавца с указанием конкретных артикулов
Безопасность	Не использовать под грилем или обогревателем; держите детей подальше во время сборки
Включенные аксессуары	Рукоятка, шестигранный ключ, винты, защитная крышка, защитный чехол

Часто задаваемые вопросы - Rhodos Grande SCHNEIDER

Каковы размеры зонта Rhodos Grande?

Зонт выпускается в двух форматах: прямоугольный 400 x 300 см (арт. 787-00) и круглый диаметром 400 см (арт. 789-00).

Как открыть и закрыть зонт?

Вставьте рукоятку в предусмотренное отверстие и вращайте по часовой стрелке для открытия, против часовой стрелки для закрытия. Одновременно нажимайте ручной рычаг на ручке, чтобы направлять движение.

Как наклонить зонт?

Сильно нажмите на ручной рычаг, расположенный на ручке, и сдвиньте ручку для регулировки желаемого наклона. Отпустите рычаг, чтобы зафиксировать положение.

Как повернуть зонт?

Нажмите на педаль, расположенную на поворотном основании, чтобы разблокировать вращение, затем поверните зонт вручную. Отпустите педаль, чтобы заблокировать его в нужном положении.

Какие меры предосторожности принять при ветре?

При ветре немедленно закройте зонт и закрепите его ремнем. Никогда не оставляйте его открытым без присмотра. Зонт не подходит для террас на крыше или сильно открытых мест.

Как чистить ткань зонта?

Используйте мягкую щетку и теплую воду с мягким моющим средством. Регулярно ополаскивайте чистой водой. Избегайте моек высокого давления, машинной стирки, абразивных инструментов и горячей воды.

Какой тип опоры (плит) следует использовать?

Обязательно используйте 4 бетонные плиты размером 50x50x5 см, размещенные на опоре для плит. Меньшие или более легкие плиты нарушают устойчивость и представляют риск травмы.

Можно ли использовать зонт под дождем или снегом?

Нет. При дожде или снеге зонт должен быть закрыт, чтобы избежать поломки. При длительном неиспользовании используйте прилагаемый защитный чехол.

Где можно получить запасные части?

Обратитесь к продавцу, у которого вы приобрели зонт. Используйте артикулы, указанные в инструкции, чтобы избежать путаницы.

Можно ли использовать обогреватель или барбекю под зонтом?

Нет, это опасно. Никогда не зажигайте гриль (газовый, угольный, электрический) и не разводите открытый огонь рядом, а также не используйте обогреватели под зонтом: риск возгорания и повреждения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Rhodos Grande SCHNEIDER

BG Инструкция за монтаж и експлоатация 14 - 25

RU Инструкция по монтажу и эксплуатации 158 - 169

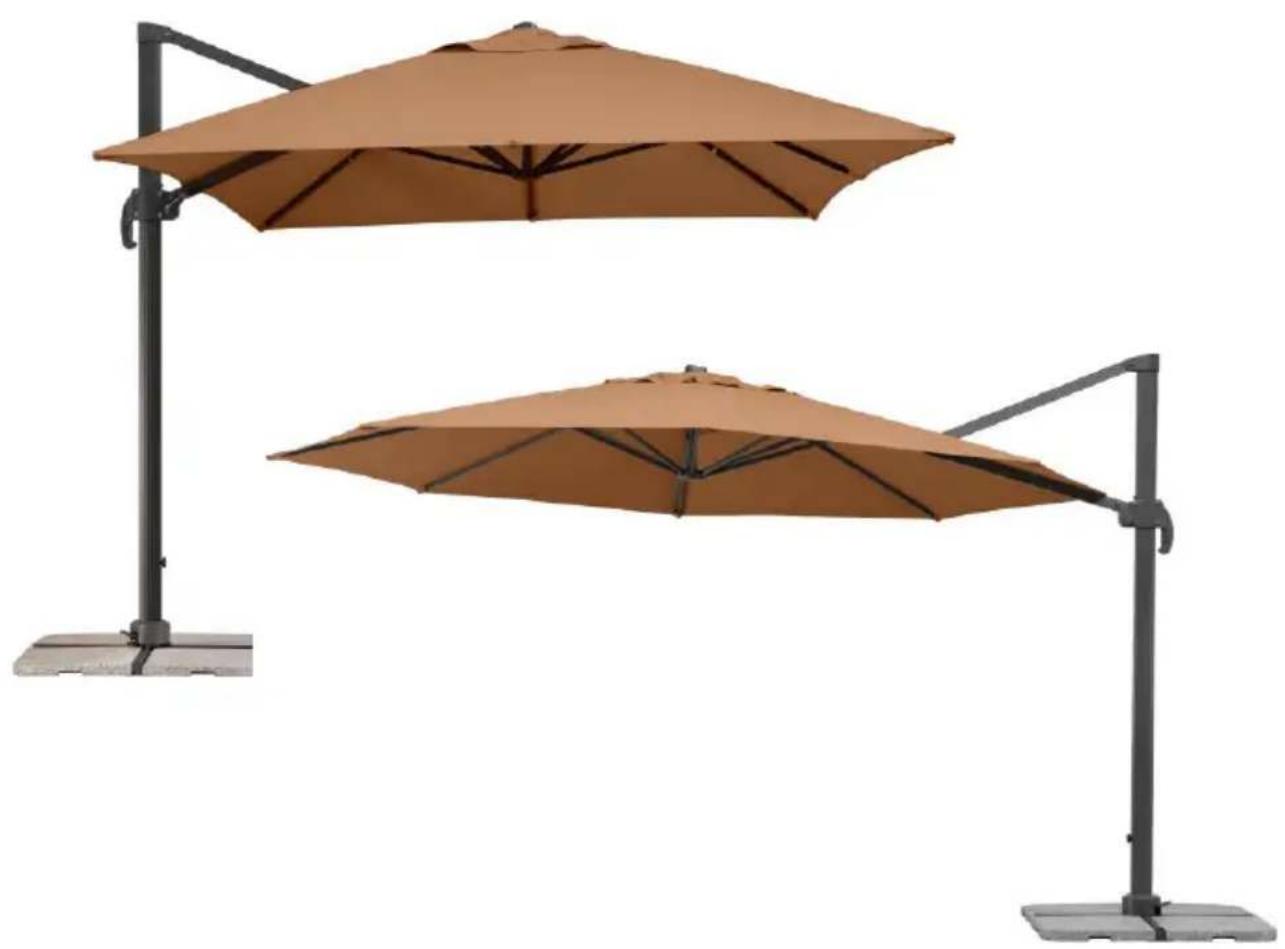

Инструкция за монтаж и експлоатация

Висящ чадър Модел

Rhodos Grande

(400 x 300 cm: apt. № 787-00,

400 cm ∅: apt. № 789-00)

Конструкция и монтаж

Указания за безопасност:

Инструкция по монтажу и эксплуатации

Подвесной зонт от солнца модель Rhodos Grande

(400 x 300 cm: apt. No 787-00, 400 cm ∅: apt. No 789-00)

Уважаемый покупатель,

поздравляем Вас с покупкой нашего нового зонта от солнца.

Вы приобрели качественный и технически высококлассный продукт.

Чтобы Вы могли как можно дольше пользоваться Вашим зонтом от солнца, просим Вас уделить несколько минут и внимательно ознакомиться с этой инструкцией по монтажу и эксплуатации.

Точно следуйте указаниям и сохраните инструкцию для дальнейшего применения.

Общие указания

Не допускать детей к месту монтажа.

Не ставить зонт от солнца на мягком, песчаном или влажном грунте.

При возникновении ветра закрыть зонт и зафиксировать его ремнём.

Не оставлять без присмотра зонт в открытом положении.

При возникновении ущерба вследствие ненадлежащего применения зонта, изготовитель не несёт ответственности.

Строение и монтаж

Проверьте наличие всех деталей в комплекте. Если, несмотря на тщательный контроль качества, обнаружена дефектная деталь, либо какие-то детали отсутствуют, обратитесь к продавцу, у которого Вы приобрели этот зонт. Сохраните упаковочную коробку на случай возможного возврата товара при гарантийном обслуживании.

Список деталей

ДетальNo:	АртикулNo:	Рисунок / Описание:	Количество:
A	400x300 cm: 9112-787-00400 cm :9112-789-00	Опорная стойка для плит, нижняя часть	1
B	400x300 cm: 9111-787-00400 cm :9111-789-00	Опорная стойка для плит, верхняя часть	1
C	400x300 cm: 9113-787-00400 cm :9113-789-00	Трубчатая стойка	1
D	400x300 cm: 9122-787-00400 cm :9122-789-00	Поворотная плита	1
E	400x300 cm: 9114-787-00400 cm :9114-789-00	Винт M8x14	4
F	400x300 cm: 9114-787-00400 cm :9114-789-00	Винт M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Подкладная шайба	8
H	---	Зонт	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	Рукоятка	1
J	---	Винт	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Ключ с шестигранной головкой	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	Крышка для трубчатой стойки,двухкомпонентная	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	Защитный чехол	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

Для заказа запчастей обращайтесь к продавцу, у которого Вы приобрели этот зонт.

Во избежание путаницы, указывайте приведённые выше номера артикула.

Монтаж

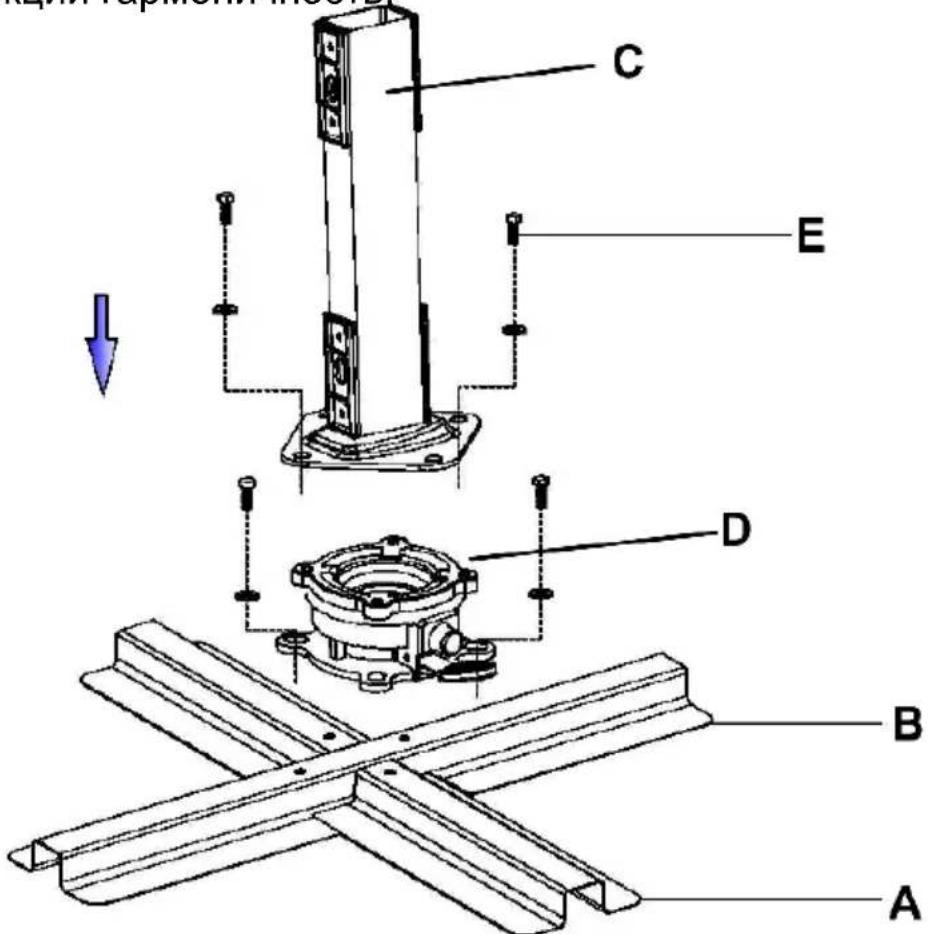

Обе детали опорной стойки для плит (A + B) сложить, как показано на рисунке и плотно прикрутить к поворотной плите (D).

Воспользоваться винтами M8x20 (F), а также подкладными шайбами (G).

Затем прикрутить трубчатую стойку (C) к поворотной плите (D).

Воспользоваться винтами M8x14 (E) , а также подкладными шайбами (G).

ПРИМЕЧАНИЕ:

Трубчатая стойка наклонена назад на 3°.

Это нормально и не является причиной для рекламации.

Эта особенность позволяет мачте свисать вперёд, когда зонт открыт, к тому же, это придаёт конструкции гармоничность.

Теперь установите смонтированную опорную стойку для плит в предусмотренное место. Проследить, чтобы грунт был прочным и горизонтальным.

Вложите в опорную стойку 4 плиты.

Обязательно вложить все четыре плиты размером 50x50x5 см!

Не пользоваться стойкой зонта без плит.

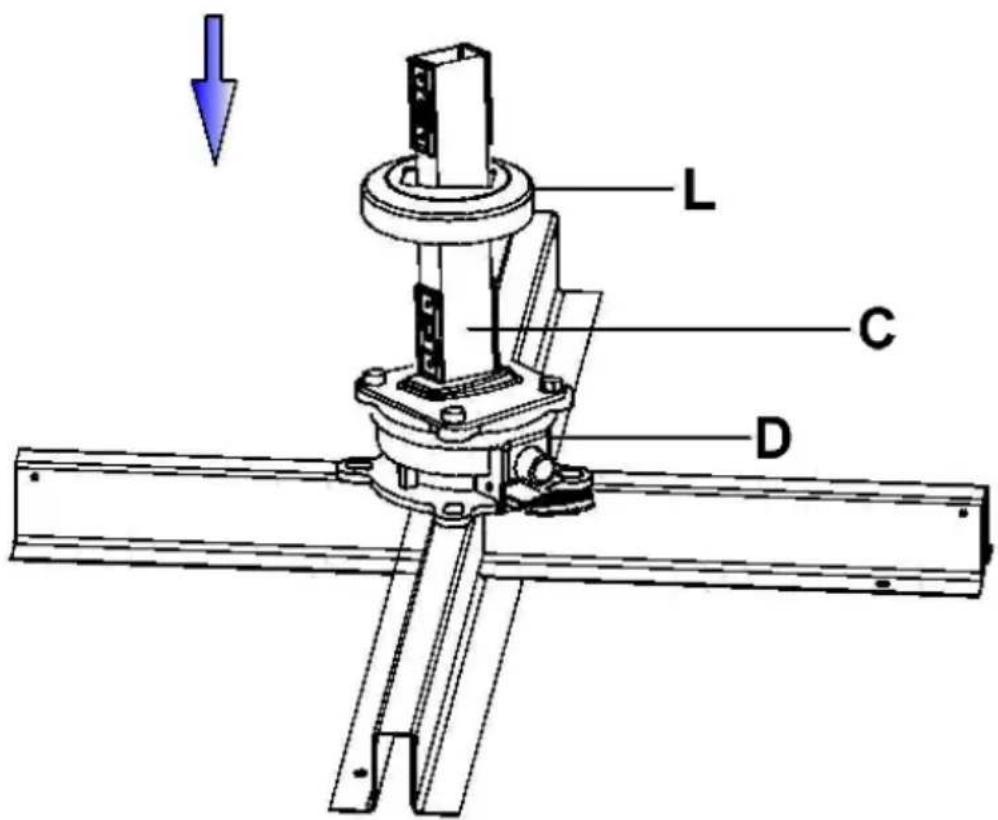

Поместить крышку (L), как показано, на поворотную плиту.

Прямоугольная выемка крышки должна иметь со всех сторон одинаковое расстояние до трубчатой стойки. Иначе при следующей операции мачта повредит крышку.

По причине большого веса зонта, следующую монтажную операцию необходимо выполнять вместе с помощником.

400 cm ∅:

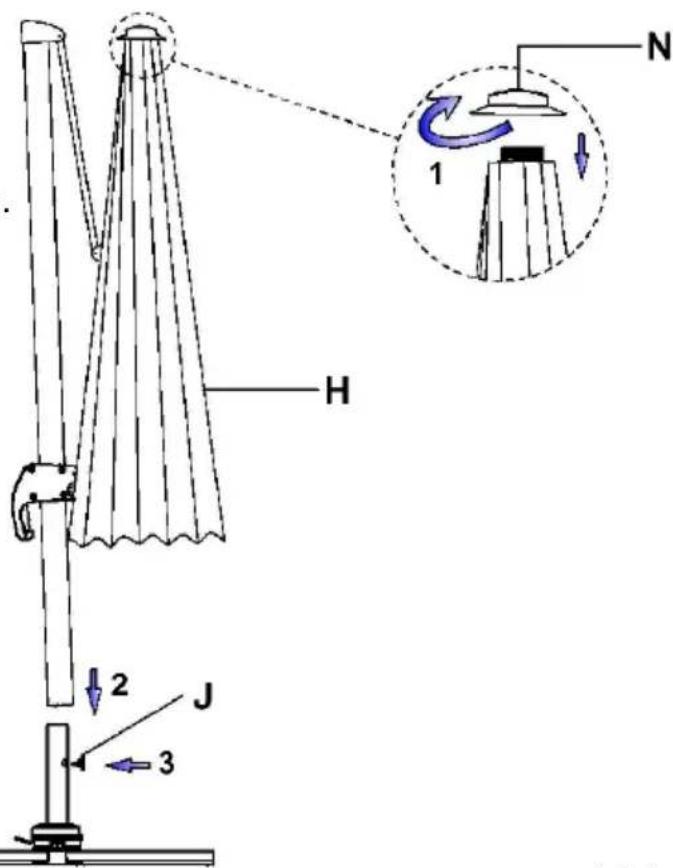

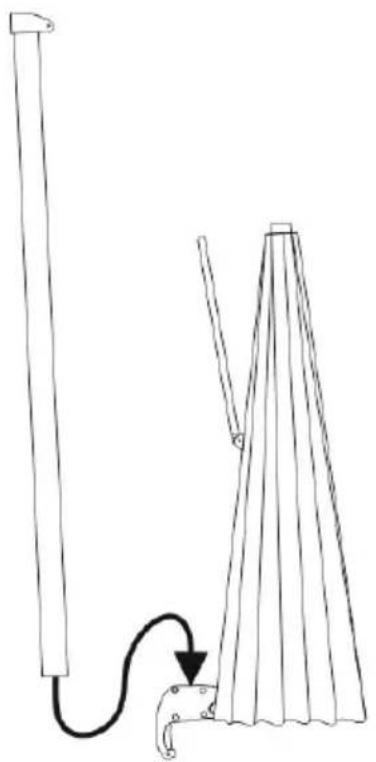

Как показано, надеть зонт на трубчатую стойку.

Следить, чтобы зонт не перекосился. Не позволяйте зонту упасть, иначе зонт, а также крышка могут повредиться.

Теперь закрепить зонт винтом (J).

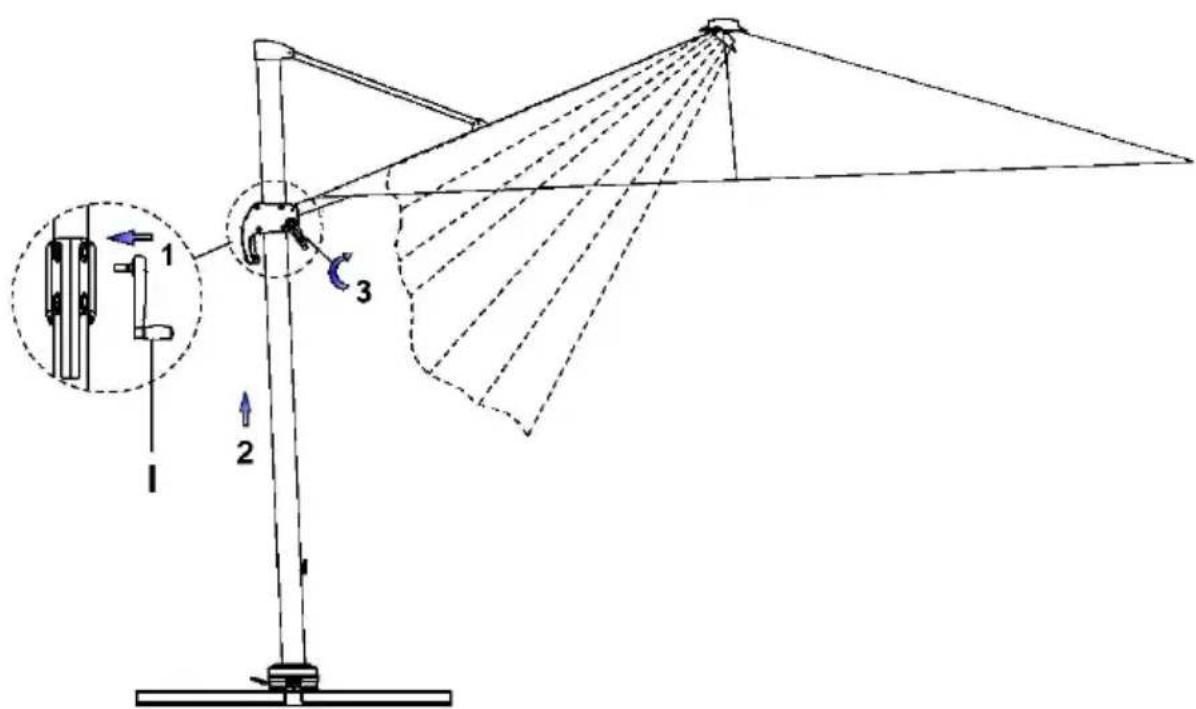

Вставить рукоятку (I) в отверстие в корпусе рукоятки и с усилием вжать до фиксирования.

При вращении рукоятки по часовой стрелке зонт открывается.

Проследить, чтобы распорки на зонте не перекосились. При необходимости, слегка потянуть концы распорок.

Убедитесь, что зонт можно открыть беспрепятственно (стена, стол, дерево, ...)

При открытии зонта путём вращения рукоятки (I), разблокировать рычаг на ручке и медленно переместить его вверх на штоке.

Зонт полностью открыт, если обтяжка натянута. Зонт всегда открывать полностью.

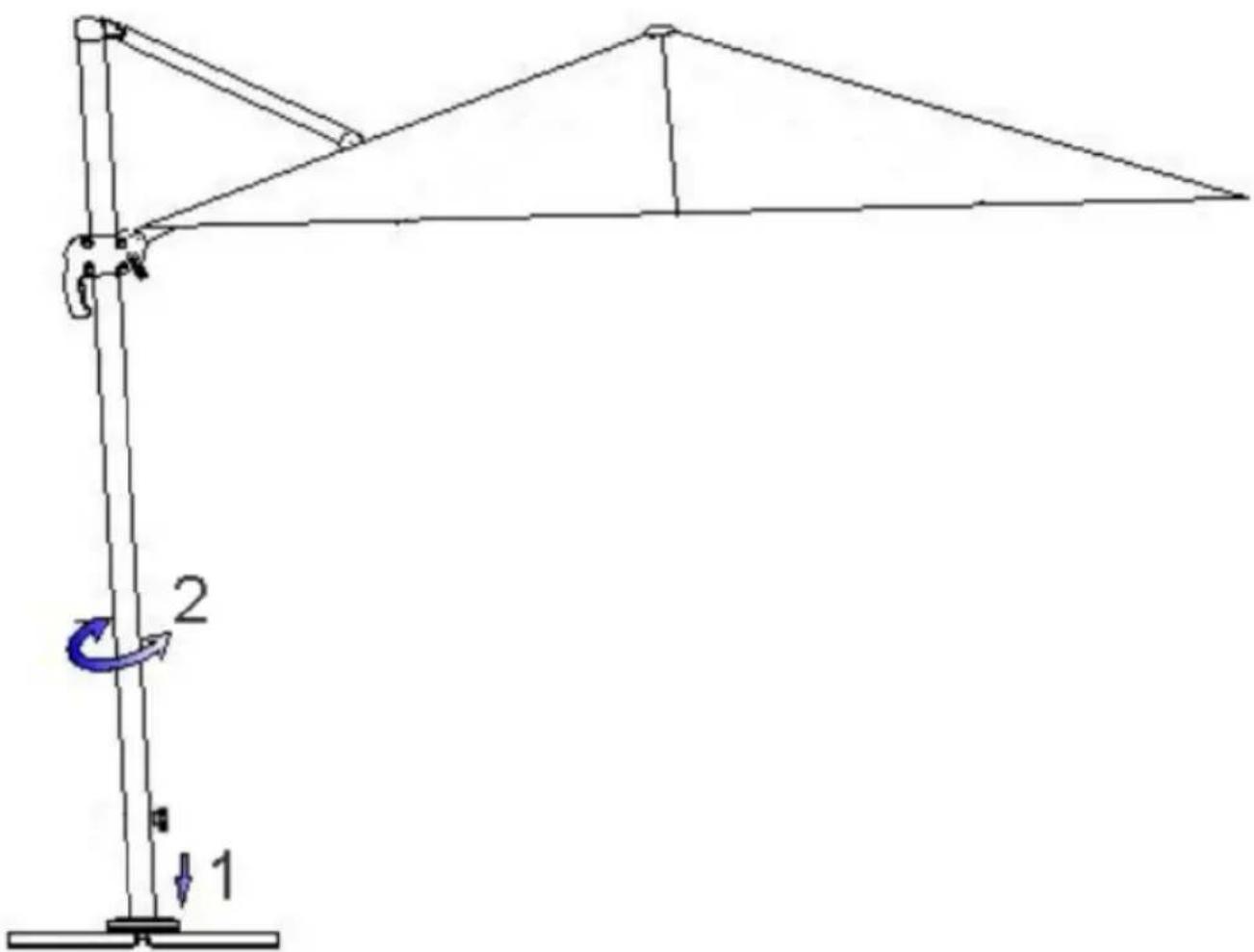

При нажатии на ножную педаль происходит деблокирование поворотной плиты (D).

Теперь зонт можно повернуть в нужное положение.

Если ножную педаль отпустить, поворотная плита снова блокируется.

Зафиксировать зонт в следующем положении.

Регулирование нужного наклона купола:

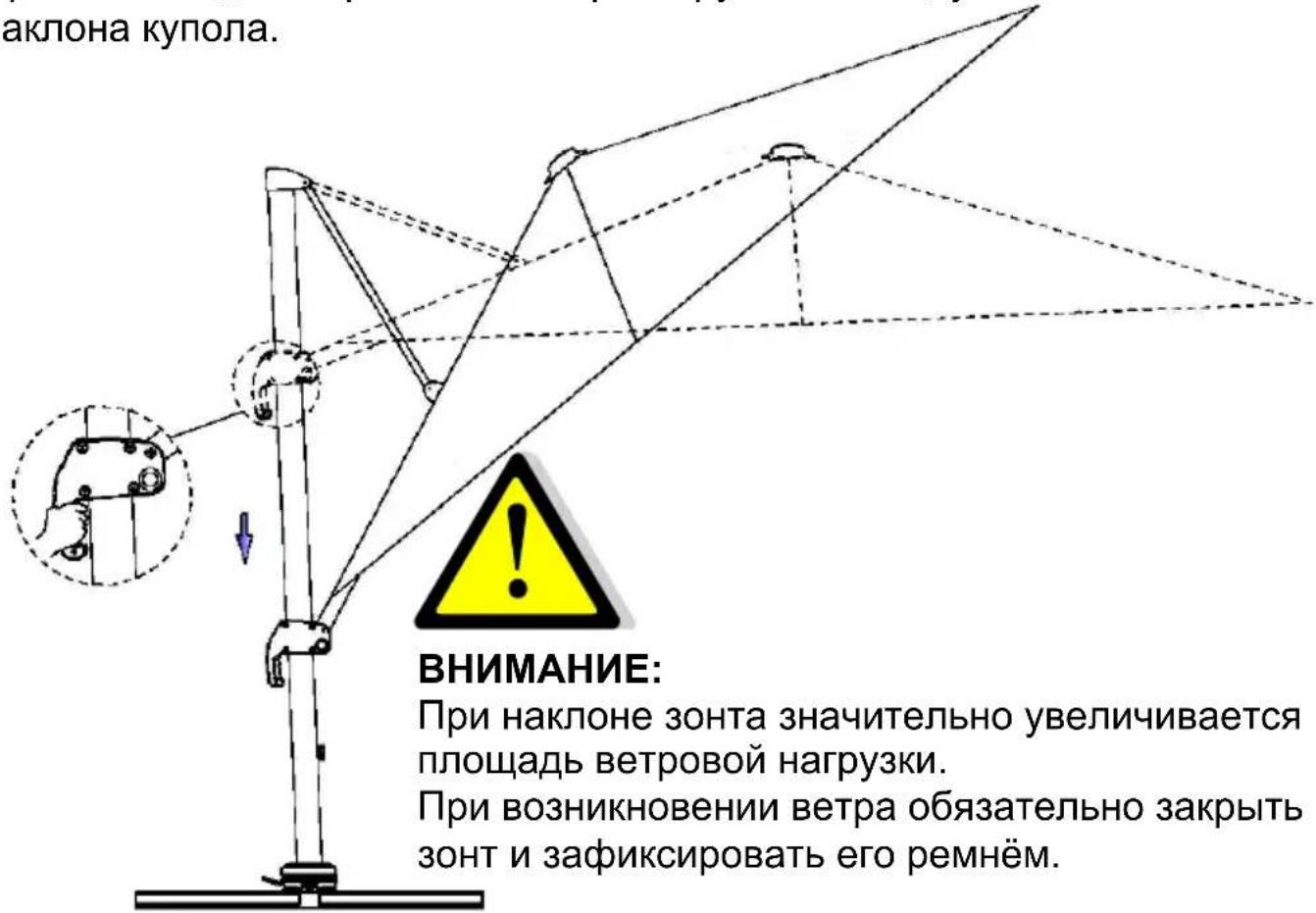

С усилием вжать рычаг на ручке и путём перемещения установить нужный наклон купола.

При освобождении рычага зонт фиксируется в следующем положении наклона купола.

Закрытие:

Чтобы закрыть зонт, нажать на рычаг на ручке и вращать рукоятку (I) против часовой стрелки, в направлении „ЗАКР“.

Одновременно медленно опускать ручку на штоке.

Закрытый зонт зафиксировать ремнём.

Рекомендуется надевать защитный чехол, если зонт долгое время не используется, а также во время дождя.

Чистка:

Грязь или пыль удалять мягкой щёткой.

Путём регулярного ополаскивания в чистой воде предотвращается возникновение сильных загрязнений.

При наличии стойких загрязнений можно промыть зонт в тёплой воде с мягким моющим средством. Воспользоваться губкой или мягкой щёткой.

Внимание, следующие методы чистки не пригодны:

• Применение устройств мойки под высоким давлением (удаляют защитную пропитку)
• Стирка обтяжки в стиральной машине (удаляет защитную пропитку и разрушает швы)
• Истирающие или острые средства для чистки
• Чистка в горячей воде (может привести к усадке ткани)

Хранение:

Всегда хранить зонт в сухом месте.

В частности, если зонт длительное время не используется, необходимо проверять, чтобы обтяжка оставалась сухой. Иначе могут появиться пятна от сырости, а также образуется плеснь.

Поворотная плита содержит два высококачественных подшипника. Хотя эти подшипники защищены от брызг воды, всё же необходимо следить, чтобы стойка не подвергалась чрезмерному погодному воздействию и не загрязнялась.

Правила техники безопасности:

Этот зонт от солнца защищает от прямого УФ-излучения. Для более полной защиты, также от непрямого УФ-излучения, следует дополнительно пользоваться косметическим солнцезащитным средством.

При дожде и снеге закрывать зонт, иначе он сломается.

При возникновении ветра немедленно закрыть зонт и зафиксировать (ремнём, защитным чехлом).

Не оставлять зонт без присмотра в открытом положении.

Не оставлять детей одних рядом с зонтом.

Не подходит для использования на крышах-террасах или в аналогичных местах, подвергающихся воздействию ветра!

Только для личного использования на улице!

В обязательном порядке применять плиты размером 50x50x5 см.

Плиты меньшего размера слишком лёгкие и существенно снижают устойчивость зонта – опасность травмы.

Не ставить под зонтом или рядом с ним гриль (газовый, угольный, электрический) и не разводить открытый огонь – опасность пожара.

Зонт может испортиться от попадания искр.

Не использовать под зонтом нагревательные приборы (газовые, инфракрасные) – опасность пожара.

Желаем Вам приятного отдыха с нашим новым зонтом от солнца.
