MANUAL DE USUARIO Rhodos Grande SCHNEIDER
ES Instrucciones de montaje y de uso 50 - 61
400 cm ∅: Art. no. 789-00)
Instrucciones de montaje y de uso

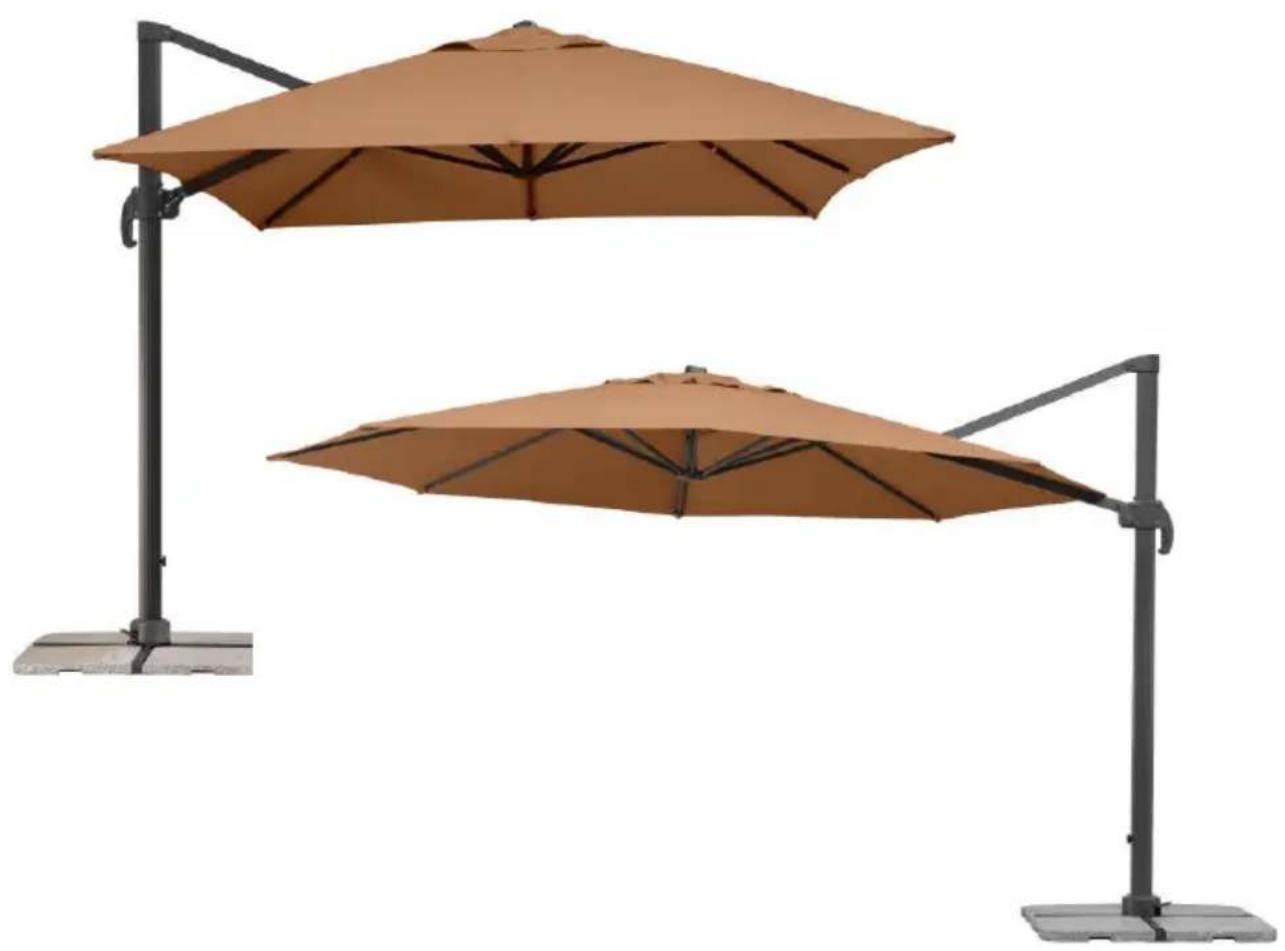

Parasoles con soporte lateral Rhodos Grande
(400 x 300 cm: n.° art. 787-00, 400 cm ∅: n.° art. 789-00)
le felicitamos por la compra de su nuevo parasol.
Acaba de adquirir un producto de alto nivel cualitativo y técnico.
Para que pueda disfrutar mucho tiempo de su parasol, le rogamos que dedique unos minutos a leer atentamente estas instrucciones de montaje y de uso.
Siga estrictamente las indicaciones y conserve las instrucciones para consultas posteriores.
Indicaciones básicas
Durante el montaje, mantenga alejados a los niños.
No coloque el parasol nunca en una superficie blanda, arenosa o húmeda.
Si se levanta viento, cierre el parasol y asegúrelo con la correa.
No deje el parasol nunca sin supervisión en posición abierta.
No nos hacemos responsables en caso de daños causados por un uso inadecuado.
Instalación y montaje
Compruebe la presencia de todos los elementos. Si, a pesar de nuestras extensas medidas de aseguramiento de la calidad, alguna pieza faltara o estuviera defectuosa, sírvase contactar con el distribuidor al cual adquirió este parasol. A ser posible, conserve la caja de cartón para una eventual devolución en caso de reclamación bajo garantía.
Lista de piezas
| N.° de artículo | N.° de artículo | Figura / descripción: | Cantidad: |
| A | 400x300 cm:9112-787-00400 cm ∅:9112-789-00 |  Base para losetas, parte inferior | 1 |
| B | 400x300 cm:9111-787-00400 cm ∅:9111-789-00 |  Base para losetas, parte superior | 1 |
| C | 400x300 cm:9113-787-00400 cm ∅:9113-789-00 |  Tubo soporte | 1 |
| D | 400x300 cm:9122-787-00400 cm ∅:9122-789-00 |  Placa giratoria | 1 |
| E | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  Tornillo M8x14 | 4 |
| F | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  Tornillo M8x20 | 4 |
| G | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  Arandela | 8 |
| H | --- |  Parasol | 1 |
| I | 400x300 cm:9108-787-00400 cm ∅:9108-789-00 |  Manivela | 1 |
| J | --- |  Tornillo | 1 |
| K | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  Llave Allen | 1 |
| L | 400x300 cm:9153-787-00400 cm ∅:9153-789-00 |  Caperuza protectora en el tubo soporte, de dos piezas | 1 |
| M | 400x300 cm:9119-787-00400 cm ∅:9119-789-00 | Funda protectora | 1 |
| N | 400x300 cm:9103-787-00400 cm ∅:9103-789-00 |  Top | 1 |
Para realizar sus pedidos de repuestos, sírvase consultar al distribuidor al cual adquirió este parasol.
Para evitar confusiones, sírvase utilizar los números de artículo arriba indicados.
Montaje

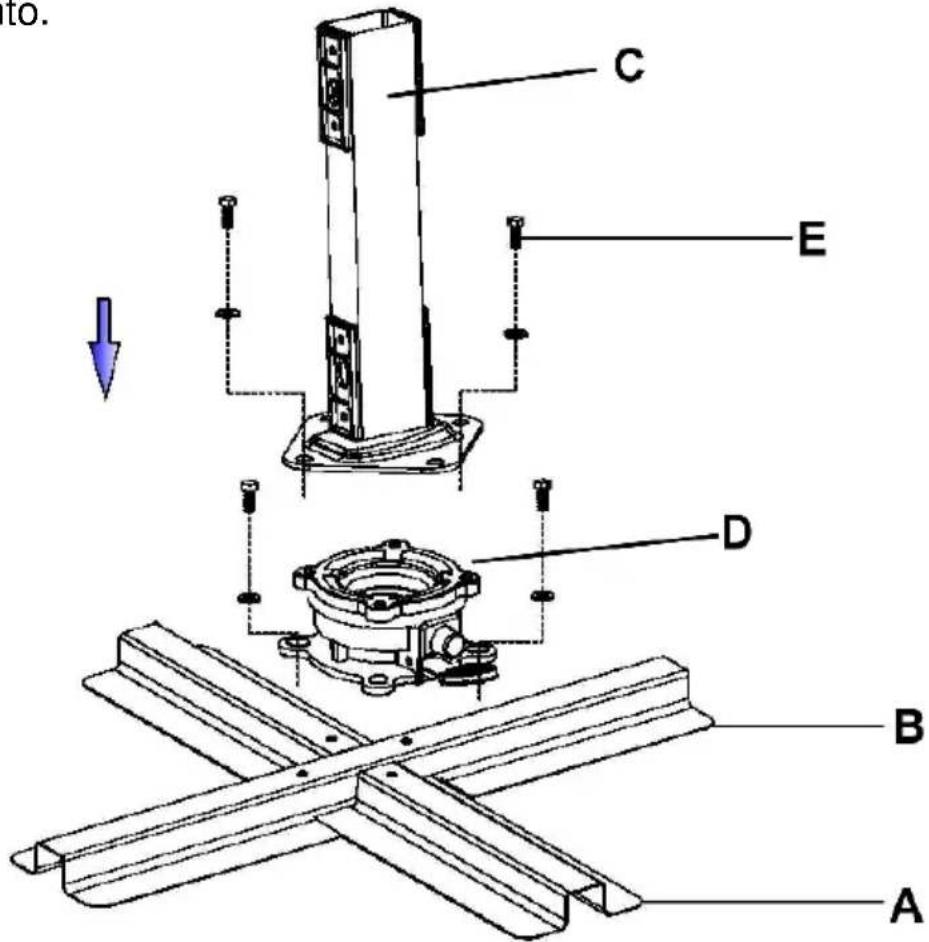

Coloque ambas partes de la base para losetas (A + B) una encima de otra, tal como muestra la figura, y atorníllelos firmemente con la placa giratoria (E).
Para este fin, utilice los tornillos M8x20 (F) y sendas arandelas (G).
A continuación, atornille el tubo soporte (C) en la placa giratoria (D). Para este fin, utilice los tornillos M8x14 (E) y sendas arandelas (G).
NOTA:
El tubo soporte está inclinado 3° hacia atrás.
Esto es correcto y no representa ningún motivo de reclamación.
De esta manera se evita que, con el parasol abierto, el mástil cuelgue hacia delante, y confiere un aspecto armonioso al conjunto.
Coloque 4 losetas en la base.
¡Es absolutamente necesario colocar las cuatro losetas de 50x50x5 cm!
La base no se debe utilizar jamás sin losetas.

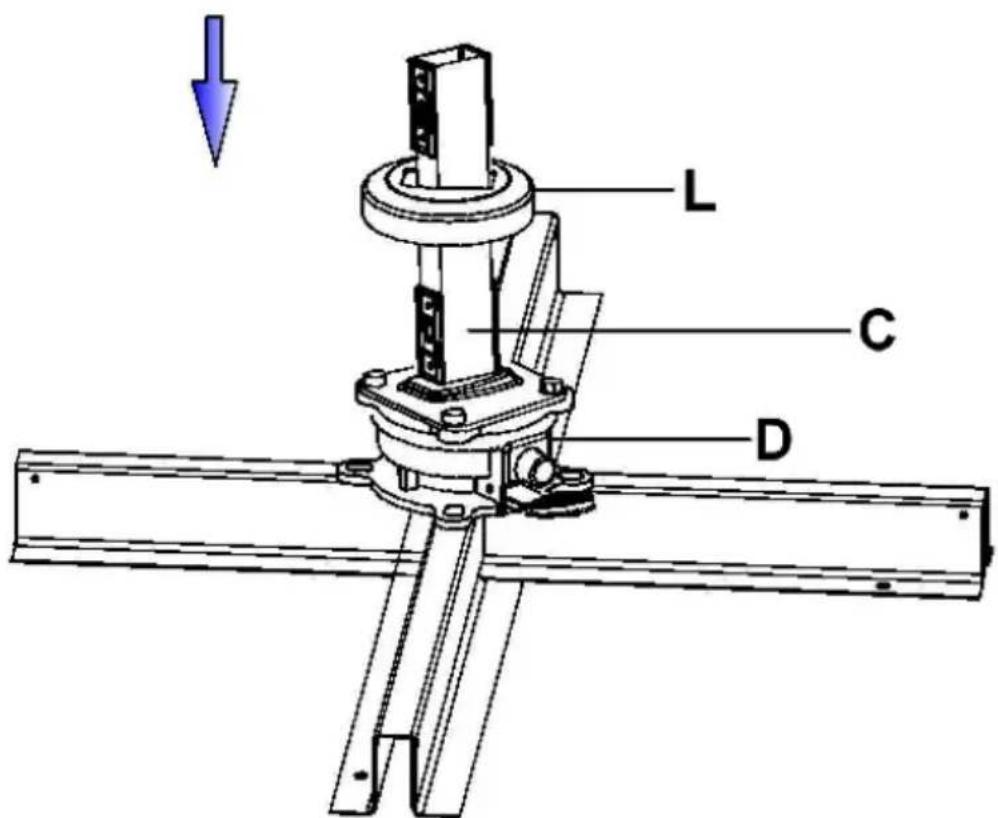

A continuación, coloque la cubierta (L) encima de la placa giratoria, tal como muestra la figura.
La escotadura rectangular en la cubierta debe mostrar en todos los lados una distancia uniforme frente al tubo soporte. De lo contrario, el mástil podría dañar la cubierta en el siguiente paso.
400 cm ∅:

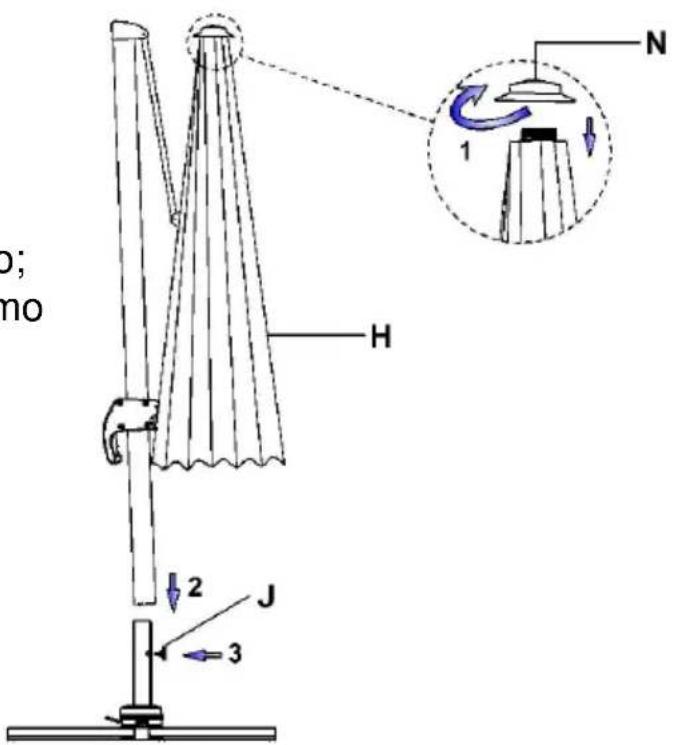

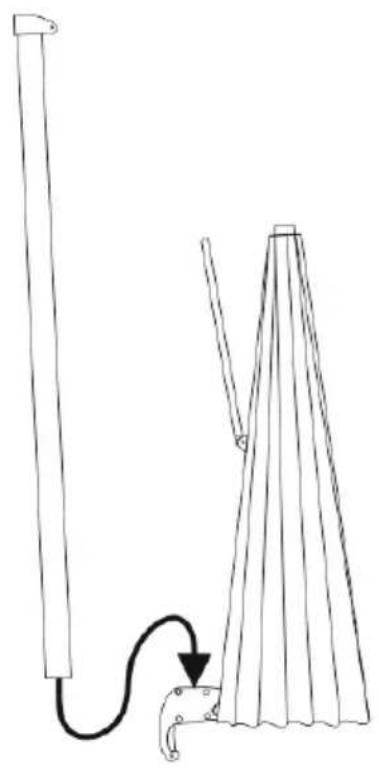

Coloque el parasol encima del tubo soporte, tal como muestra la figura.
Preste atención a que el parasol no quede ladeado.
Evite dejar caer el parasol hacia abajo; esto podría dañar tanto el parasol como la caperuza protectora.
Seguidamente, asegure el parasol con el tornillo (J).
Manejo

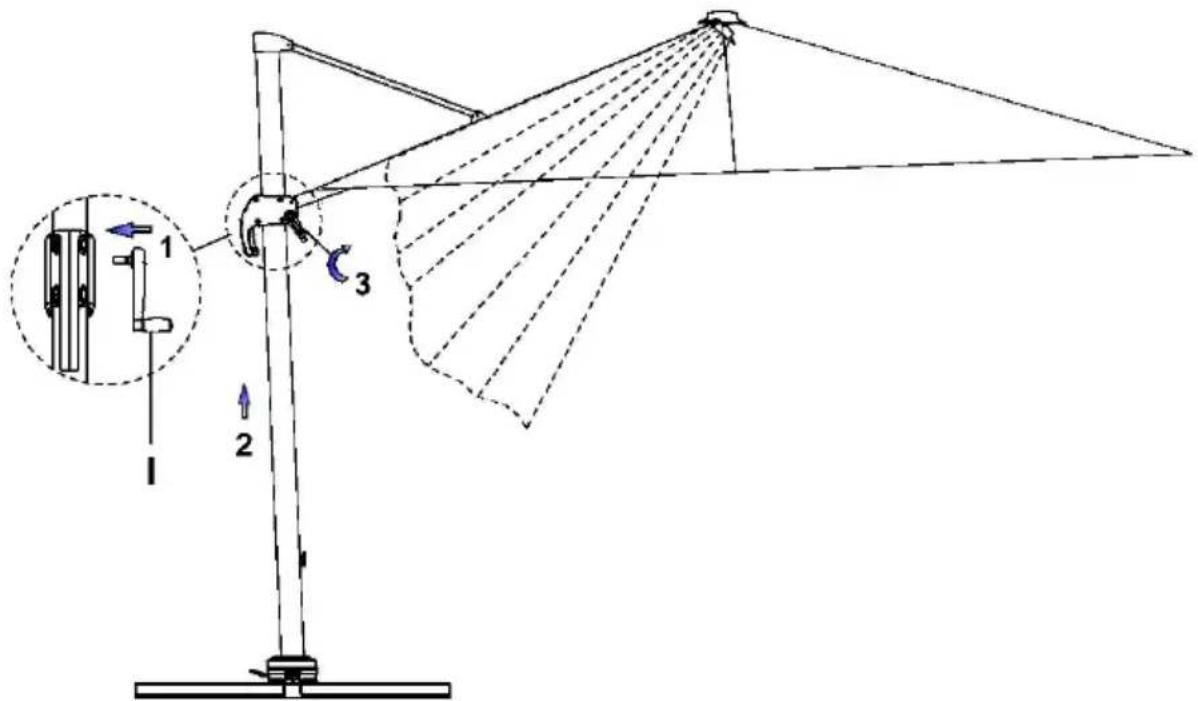

Apertura:
Inserte la manivela (I) en el agujero de la carcasa de manivela e introdúzcala firmemente hasta que quede encajada.
Girando la manivela en el sentido de las agujas del reloj se abre el parasol.
Asegúrese de que no haya varillas bloqueadas en el parasol. En su caso, tire ligeramente de los extremos de las varillas hacia el exterior.
Compruebe que el parasol se pueda abrir sin dificultades (paredes, mesas, árboles, ...).
Mientras esté abriendo el parasol girando la manivela (I), desbloquee la palanca en la pieza de sujeción y deslícela lentamente hacia arriba en el mástil.
El parasol está completamente abierto cuando el toldo está tensado. Abra el parasol siempre por completo.

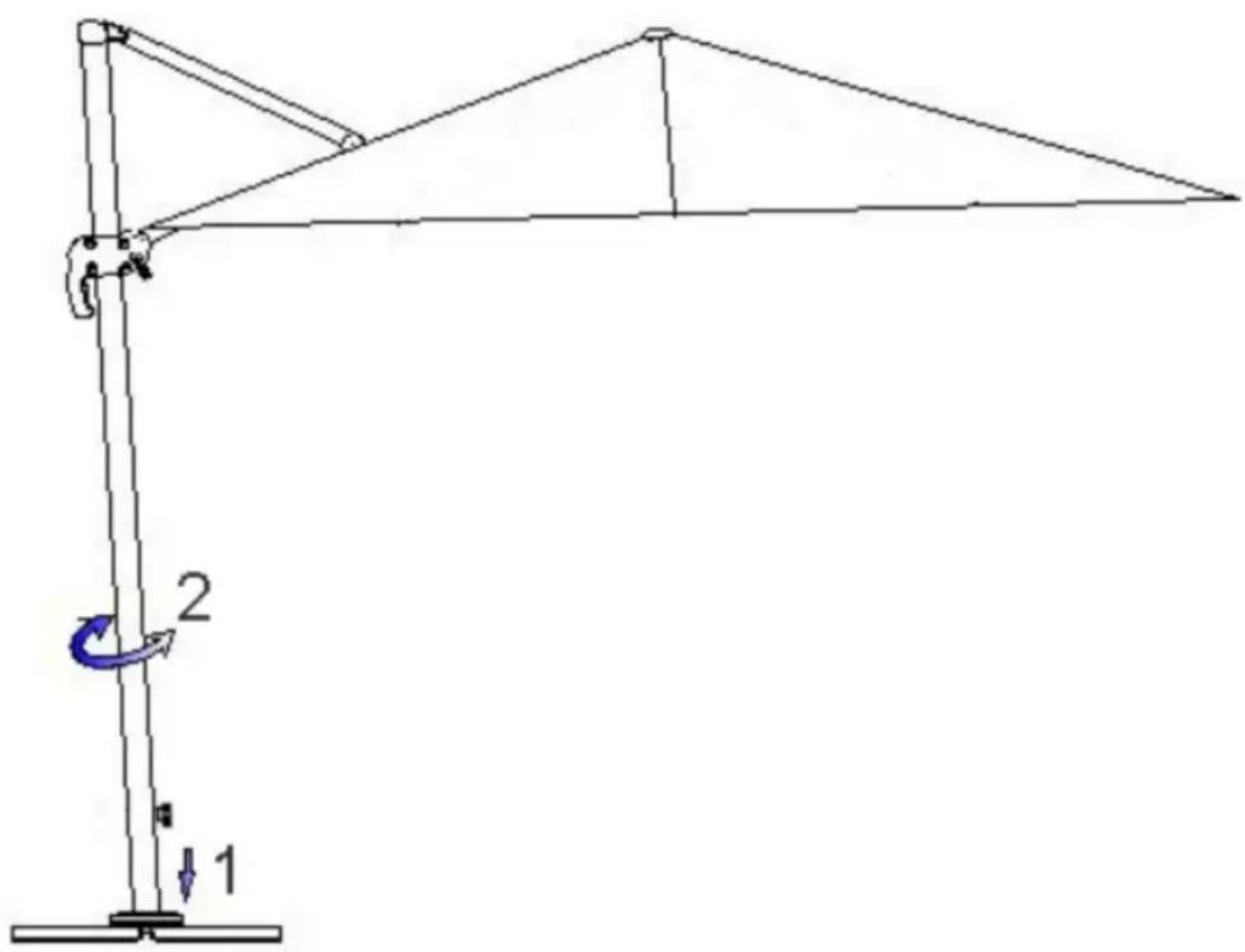

Accionando el pedal se desbloquea la placa giratoria (D). Entonces puede girar el parasol a la posición deseada. Al soltar el pedal se vuelve a bloquear la placa giratoria. Haga encajar el parasol en la posición más cercana.


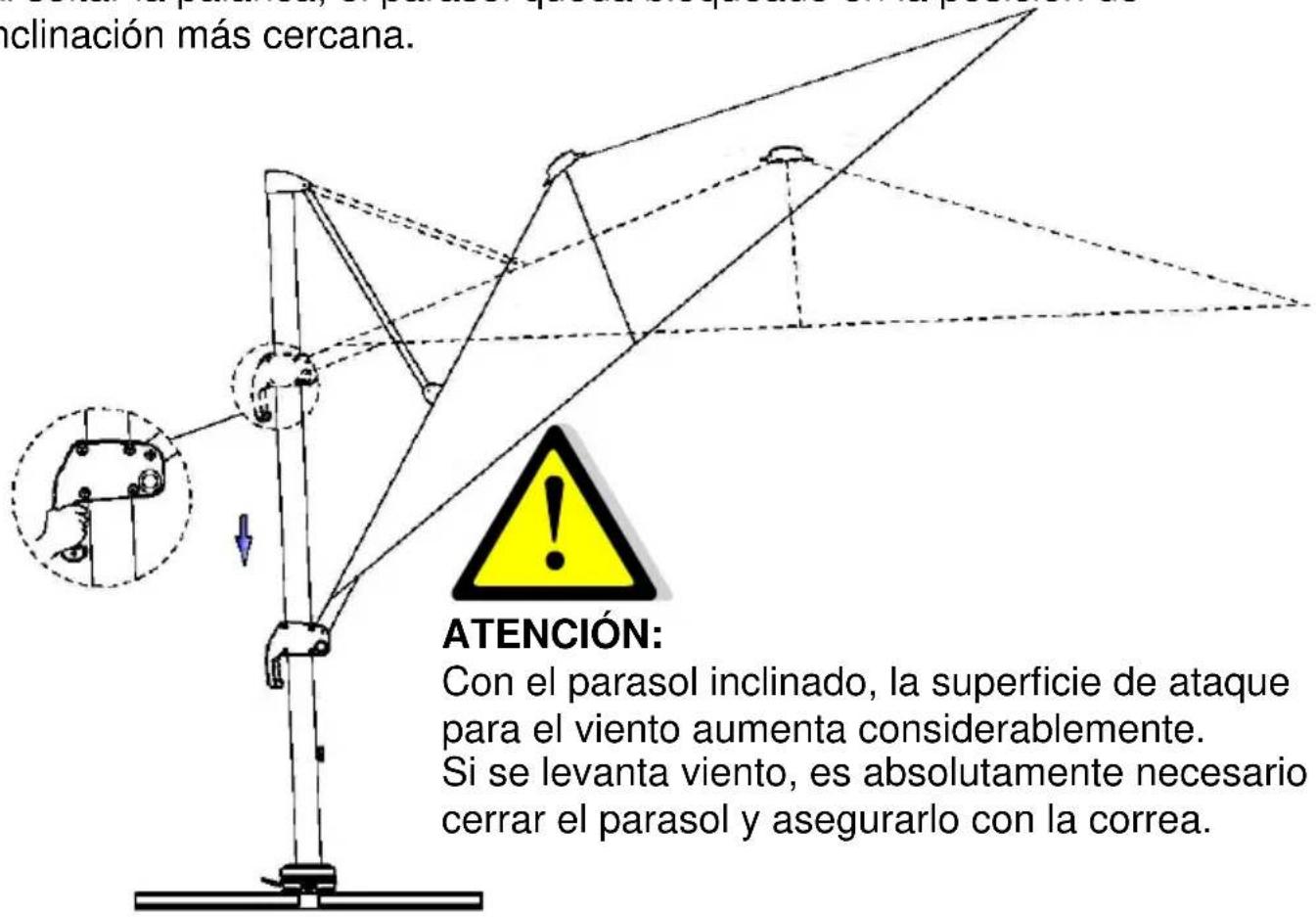

1 2Bloqueo con la inclinación deseada:
Apriete firmemente la palanca en la pieza de sujeción y desplácela para ajustar la inclinación deseada del parasol.
Al soltar la palanca, el parasol queda bloqueado en la posición de inclinación más cercana.
Para cerrar el parasol, apriete la palanca en la pieza de sujeción y accione la manivela (I) en sentido contrario a las agujas del reloj en dirección "CERRAR".
Al mismo tiempo, deslice la pieza de sujeción lentamente hacia abajo por el mástil.
Asegure el parasol cerrado con la correa.
Si el parasol no se habrá de utilizar durante un período de tiempo prolongado o en caso de lluvia, utilice la funda protectora adjunta.
Limpieza:
Elimine la suciedad suelta y el polvo con un cepillo suave.
Enjuagando el parasol regularmente con agua limpia se evita un mayor ensuciamiento.
Para eliminar suciedad más gruesa, el parasol se puede limpiar con agua y una lejía jabonosa suave. Utilice para este fin una esponja o un cepillo suave.
Atención: los siguientes modos de limpieza no son apropiados:
- Uso de limpiadores de alta presión (elimina la impregnación protectora)
- Lavado del toldo en la lavadora (elimina la impregnación protectora y ataca a las costuras)
- Productos de limpieza abrasivos o agresivos
■ Limpieza con agua caliente (puede encoger el tejido)
Conservación:
Guarde el parasol siempre en un lugar seco.
Sobre todo si el parasol no se utilizará durante un período de tiempo prolongado, preste atención a que el toldo esté seco. De lo contrario, se pueden producir manchas de humedad y moho.
La placa giratoria contiene dos rodamientos de bolas de alta calidad. Estos rodamientos están protegidos contra chorros de agua; sin embargo, debería cuidar de que el soporte no quede expuesto excesivamente a la intemperie y la suciedad.
Indicaciones de seguridad:
Este parasol le protege contra la radiación ultravioleta directa. Para una protección completa, también contra la radiación ultravioleta indirecta, utilice adicionalmente un protector solar cosmético.
En caso de lluvia o nevadas se debe cerrar el parasol; existe riesgo de rotura.
Si se levanta viento, cierre inmediatamente el parasol y asegúrelo adecuadamente (cinta, funda protectora).
No deje el parasol abierto nunca sin supervisión.
No deje a niños sin supervisión con el parasol.
¡No apto para el uso en azoteas y otros lugares con una exposición similar al viento!
¡Solo para el uso particular en el exterior!
Es absolutamente necesario utilizar losetas del tamaño de 50x50x5 cm.
Losetas más pequeñas son demasiado ligeras y reducen
considerablemente la estabilidad del parasol; existe peligro de lesiones.
No encienda nunca equipos de barbacoa (gas, carbón, eléctricos) o fuego descubierto debajo del parasol o junto a éste; existe peligro de incendio. El parasol puede sufrir daños en caso de proyección de chispas.
No utilice nunca equipos de calefacción (gas, infrarrojos) debajo del parasol; existe peligro de incendio.
Le deseamos que disfrute de su nuevo parasol de nuestra empresa.
