ES Instrucciones de montaje y de uso 50 - 61
Instrucciones de montaje y de uso
Parasol con soporte lateral Rhodos Twist (N.º art. 730-00)


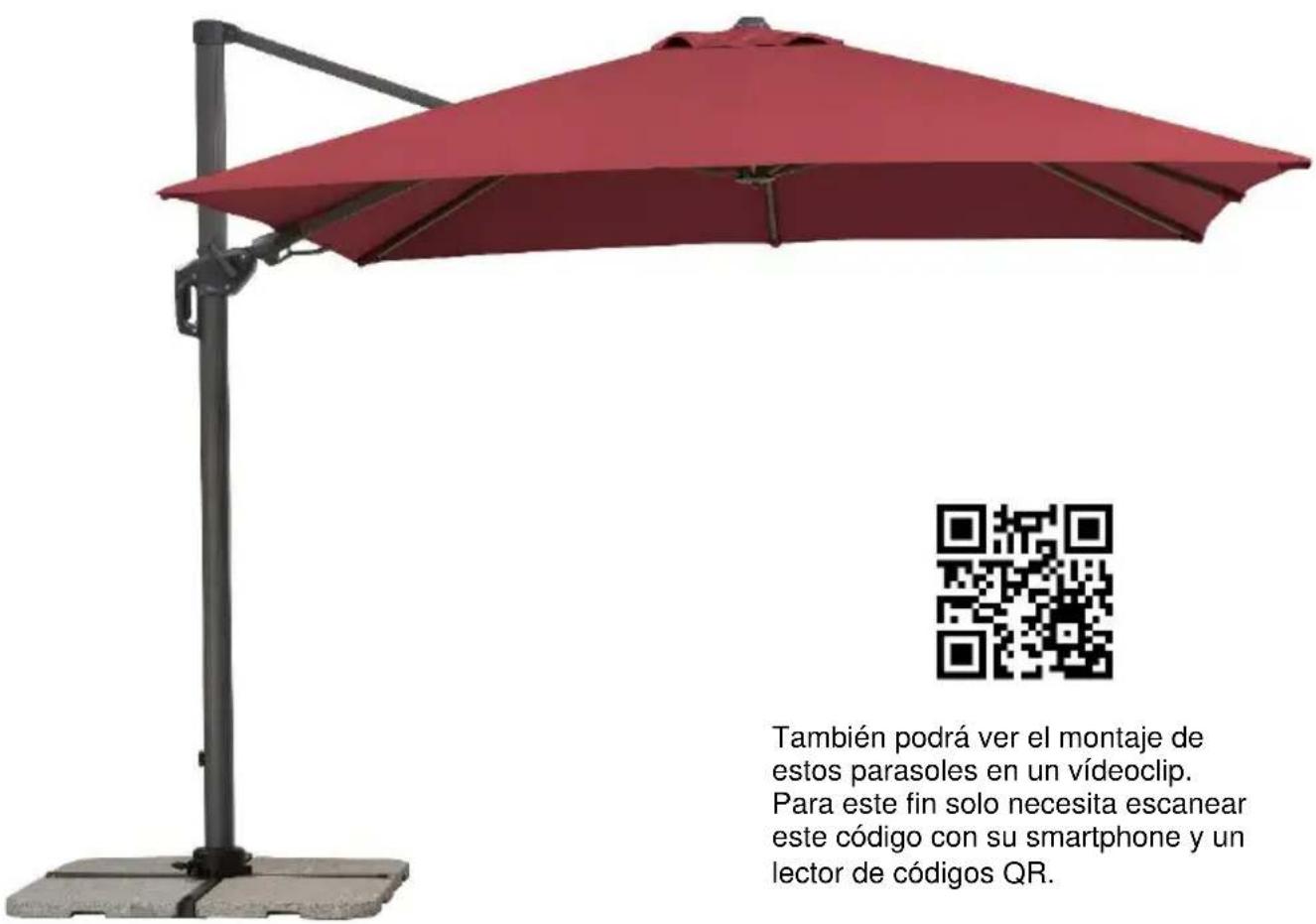

También podrá ver el montaje de estos parasoles en un vídeoclip. Para este fin solo necesita escanear este código con su smartphone y un lector de códigos QR.
También podrá ver el montaje de estos parasoles en un vídeooclip. Para este fin solo necesita escanear este código con su smartphone y un lector de códigos QR.
Apreciado cliente:
le felicitamos por la compra de su nuevo parasol.
Acaba de adquirir un producto de alto nivel cualitativo y técnico.
Para que pueda disfrutar mucho tiempo de su parasol, le rogamos que dedique unos minutos a leer atentamente estas instrucciones de montaje y de uso.
Siga estrictamente las indicaciones y conserve las instrucciones para consultas posteriores.
Indicaciones básicas
Durante el montaje, mantenga alejados a los niños.
No coloque el parasol nunca en una superficie blanda, arenosa o húmeda.
Si se levanta viento, cierre el parasol y asegúrelo con la correa.
No deje el parasol nunca sin supervisión en posición abierta. No nos hacemos responsables en caso de daños causados por un uso inadecuado.
Instalación y montaje
Compruebe la presencia de todos los elementos. Si, a pesar de nuestras extensas medidas de aseguramiento de la calidad, alguna pieza faltara o estuviera defectuosa, sírvase contactar con el distribuidor al cual adquirió este parasol. Conserve la caja de cartón para una eventual devolución en caso de reclamación bajo garantía.
Lista de piezas
| N.° de pieza: | N.° de artículo: | Figura / descripción: | Cantidad: |
| A | 9111-730-00 |  Base para losetas, parte inferior | 1 |
| B | 9112-730-00 |  Base para losetas, parte superior | 1 |
| C | 9113-730-00 |  Tubo soporte | 1 |
| D | 9122-730 00 |  Placa giratoria | 1 |
| E | 9114-730-00 |  Tornillo M8x14 | 4 |
| F | 9114-730-00 |  Tornillo M8x20 | 4 |
| G | 9114-730-00 |  Arandela | 8 |
| H | --- |  Parasol | 1 |
| I | 9108-730-00 |  Manivela | 1 |
| J | --- |  Tornillo con mango | 1 |
| K | 9114-730-00 |  Llave Allen | 1 |
| L | 9153-730-00 |   Caperuza protectora en el tubo soporte, de dos piezas | 1 |
| M | 9119-730-00 | Funda protectora | 1 |
Para realizar sus pedidos de repuestos, sírvase consultar al distribuidor al cual adquirió este parasol.
Para evitar confusiones, sírvase utilizar los números de artículo arriba indicados.
Montaje

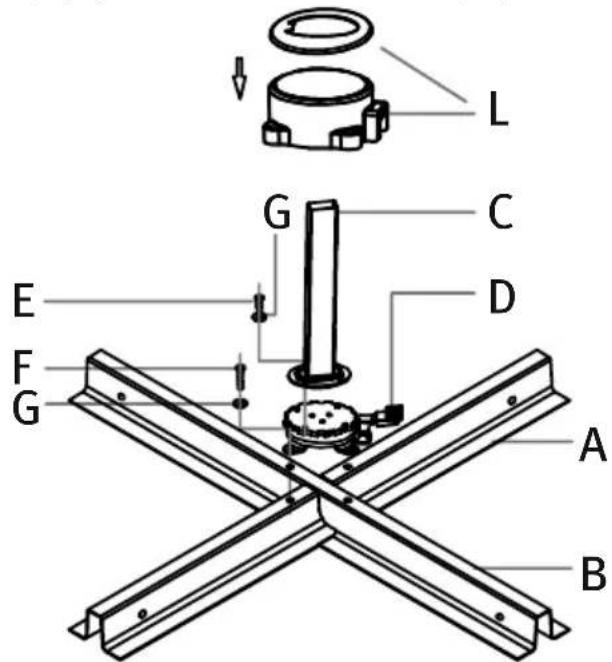

Coloque ambas partes de la base para losetas (A + B) una encima de otra, tal como muestra la figura, y atorníllelas firmemente con la placa giratoria (D).
Para este fin, utilice los tornillos M8x20 (F) y sendas arandelas (G).
A continuación, atornille el tubo soporte (C) en la placa giratoria (D). Para este fin, utilice los tornillos M8x14 (E) y sendas arandelas (G).
NOTA:
El tubo soporte está inclinado aprox. 3° hacia atrás.
Esto es correcto y no representa ningún motivo de reclamación.
De esta manera se evita que, con el parasol abierto, el mástil cuelgue hacia delante, y confiere un aspecto armonioso al conjunto.
Seguidamente, coloque la base para losetas en la posición prevista, prestando atención a que la base sea firme y horizontal. Coloque 4 losetas en la base.
¡Es absolutamente necesario colocar las cuatro losetas de 50 x 50 x 5 cm! Utilice únicamente losetas con un peso total de, al menos, 100 kg.
La base no se debe utilizar jamás sin losetas.
Debido al peso elevado del parasol, debería ejecutar el siguiente paso de montaje con la ayuda de una segunda persona.

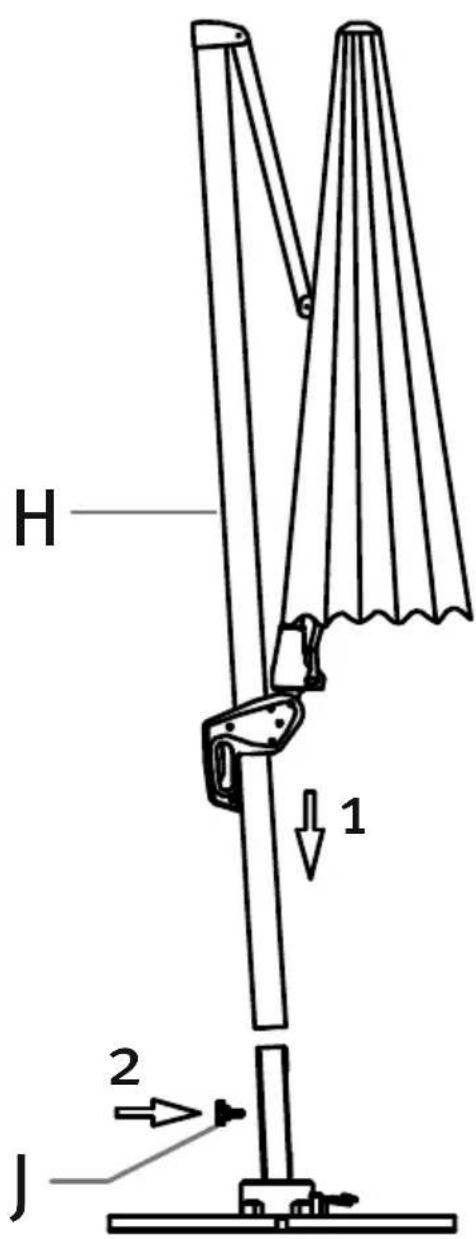

Coloque el parasol (H) encima del tubo soporte, tal como muestra la figura. Preste atención a que el parasol no quede ladeado. Evite dejar caer el parasol hacia abajo; podría sufrir daños.
Manejo
Apertura:
Inserte la manivela (I) en el agujero para la función "ABRIR - CERRAR" en la carcasa de la manivela e introdúzcala firmemente hasta que encaje.
Girando la manivela en el sentido de las agujas del reloj se abre el parasol.
Asegúrese de que no haya varillas bloqueadas en el parasol. En su caso, tire ligeramente de los extremos de las varillas hacia el exterior.
Compruebe que el parasol se pueda abrir sin dificultades (paredes, mesas, árboles, ...)
Mientras esté abriendo el parasol girando la manivela (I), desbloquee la palanca en la pieza de sujeción y deslícela lentamente hacia arriba en el mástil.
Abra el parasol siempre por completo.
El parasol está completamente abierto cuando el toldo está tensado.
Inclinación:
Apriete firmemente la palanca en la pieza de sujeción y desplácela para ajustar la inclinación deseada del parasol.
Al soltar la palanca, el parasol queda bloqueado en la posición de inclinación más cercana.
Con el parasol inclinado, la superficie de ataque para el viento aumenta considerablemente.
Si se levanta viento, es absolutamente necesario cerrar el parasol y asegurarlo con la correa.
Girar:

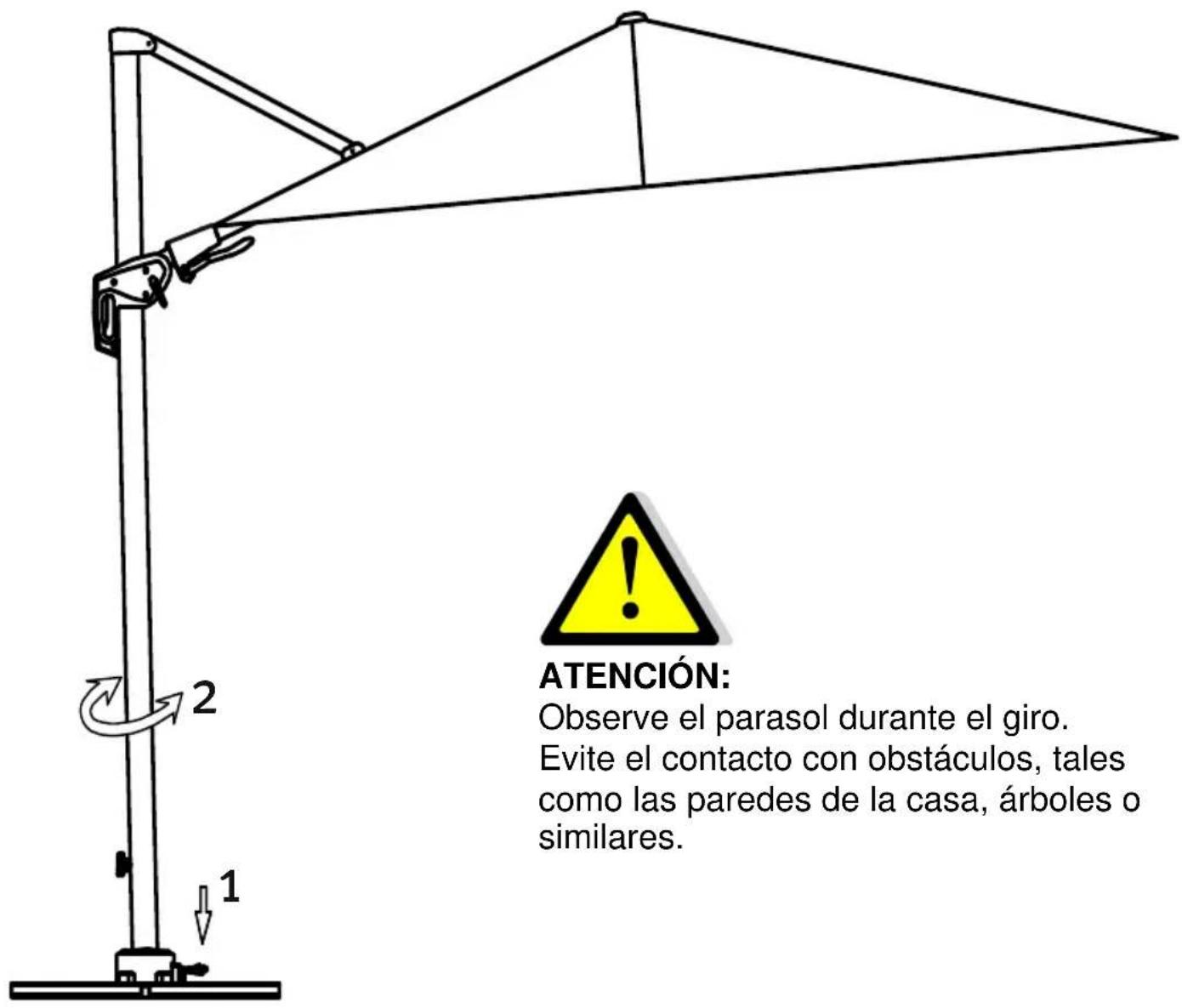

Accionando el pedal se desbloquea la placa giratoria (D). Entonces puede girar el parasol a la posición deseada. Al soltar el pedal se vuelve a bloquear la placa giratoria. Haga encajar el parasol en la posición más cercana.


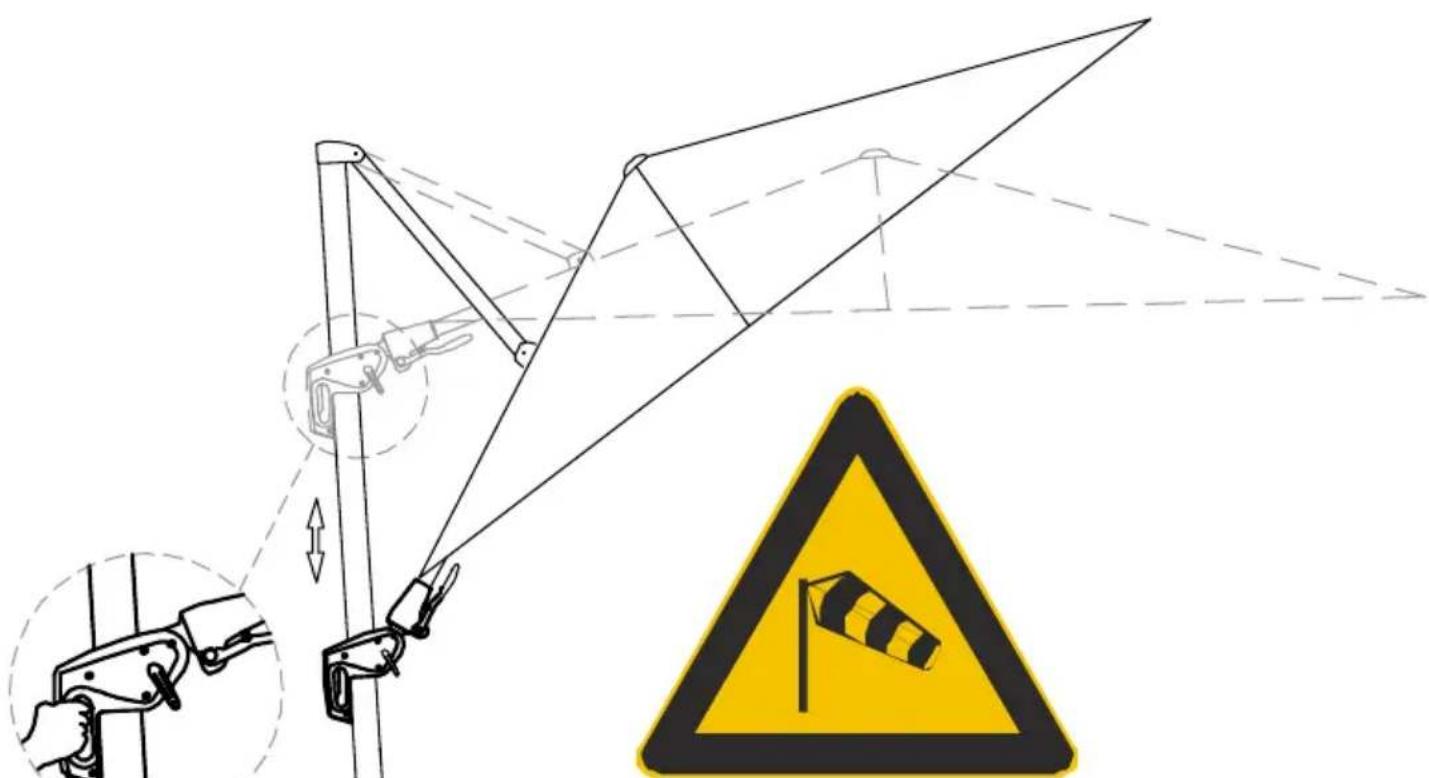

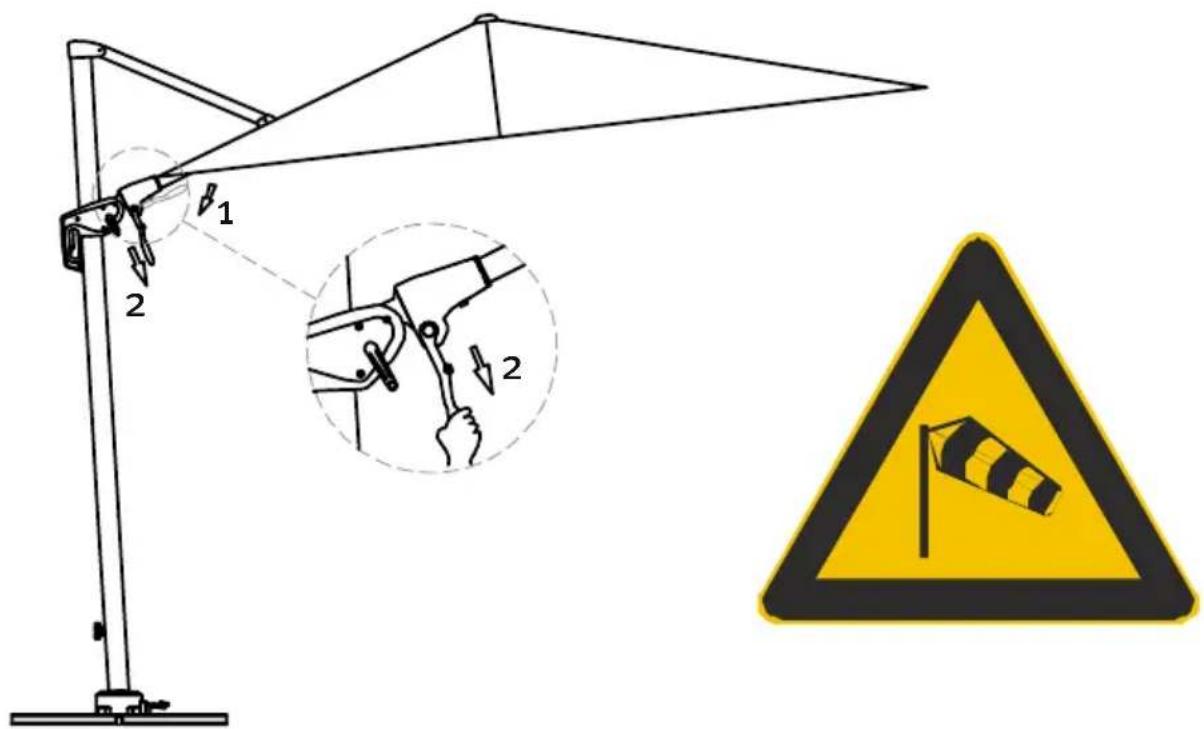

Tire hacia abajo la palanca situada por encima de la pieza de sujeción y manténgala en esta posición; el bloqueo queda desencajado.
Mueva la palanca en la dirección deseada. Para reducir el esfuerzo necesario conviene ayudarse en este movimiento, tirando de una de las varillas.
Una vez que se haya alcanzado la inclinación deseada, volver a colocar la palanca en su posición inicial, con lo cual el parasol queda bloqueado de nuevo.
Esta función innovadora permite crear una sombra adecuada a lo largo de todo el día sin cambiar la posición del parasol.
En caso de una inclinación excesiva, la superficie de ataque para el viento aumenta considerablemente y el parasol puede sufrir daños o volcar en caso de ráfagas de viento.
Los daños resultantes en este caso no están cubiertos por nuestra garantía.
Usted como usuario deberá cuidar del uso apropiado del parasol.
Cerrar:
En primer lugar, coloque el parasol desde la posición inclinada en la posición horizontal.
Mientras esté cerrando el parasol girando la manivela, desbloquee la palanca en la pieza de sujeción y deslícela lentamente hacia abajo en el mástil.
Asegure el parasol cerrado con la correa.
Si el parasol no se habrá de utilizar durante un período de tiempo prolongado o en caso de lluvia, utilice la funda protectora adjunta.
Limpieza:
Elimine la suciedad suelta y el polvo con un cepillo suave.
Enjuagando el parasol regularmente con agua limpia se evita un mayor ensuciamiento.
Para eliminar suciedad más gruesa, el parasol se puede limpiar con agua y una lejía jabonosa suave. Utilice para este fin una esponja o un cepillo suave.
Atención: los siguientes modos de limpieza no son apropiados:
- Uso de limpiadores de alta presión (elimina la impregnación protectora)
- Lavado del toldo en la lavadora (elimina la impregnación protectora y ataca a las costuras)
- Productos de limpieza abrasivos o agresivos
■ Limpieza con agua caliente (puede encoger el tejido)
Conservación:
Guarde el parasol siempre en un lugar seco.
Sobre todo si el parasol no se utilizará durante un período de tiempo prolongado, debería prestar atención a que el toldo esté seco. De lo contrario se pueden producir manchas de humedad y moho.
Indicaciones de seguridad:
Este parasol le protege contra la radiación ultravioleta directa. Para una protección completa, también contra la radiación ultravioleta indirecta, utilice adicionalmente un protector solar cosmético.
En caso de lluvia o nevadas se debe cerrar el parasol; existe riesgo de rotura.
Si se levanta viento, cierre inmediatamente el parasol y asegúrelo adecuadamente (cinta, funda protectora).
No deje el parasol abierto nunca sin supervisión.
No deje a niños sin supervisión con el parasol.
¡No apto para el uso en azoteas y otros lugares con una exposición similar al viento!
¡Solo para el uso particular en el exterior!
Es absolutamente necesario utilizar 4 losetas con un tamaño de 50x50x5 cm cada una y un peso mínimo de 25 kg por loseta. Es obligatorio aplicar un peso mínimo de un total de 100 kg. Losetas más pequeñas son demasiado ligeras y reducen considerablemente la estabilidad del parasol; existe peligro de lesiones. No encienda nunca equipos de barbacoa (gas, carbón, eléctricos) o fuego descubierto debajo del parasol o junto a éste; existe peligro de incendio. El parasol puede sufrir daños en caso de proyección de chispas.
No utilice nunca equipos de calefacción (gas, infrarrojos) debajo del parasol; existe peligro de incendio.
Le deseamos que disfrute de su nuevo parasol de nuestra empresa.
