РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Rhodos Twist SCHNEIDER

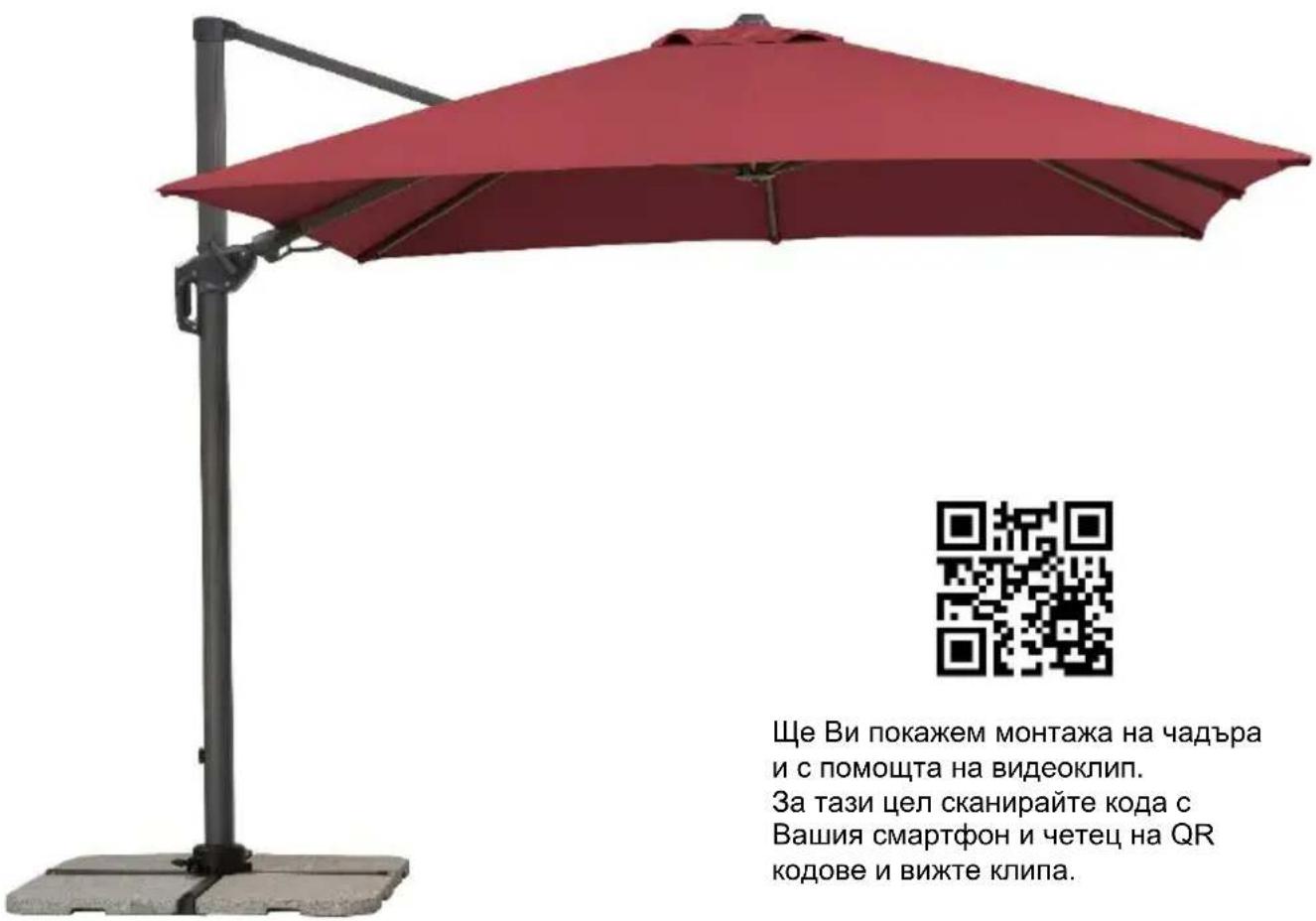

Висящ чадър Rhodos Twist (арт. № 730-00)

Ще Ви покажем монтажа на чадъра и с помощта на видеоклип. За тази цел сканирайте кода с Вашия смартфон и четец на QR кодове и вижте клипа.

Ще Ви покажем монтажа на чадъра и с помощта на видеоклип.

За тази цел сканирайте кода с Вашия смартфон и четец на QR кодове и вижте клипа.

Уважаеми клиенти,

Поздравяваме Ви, че закупихте Вашия нов чадър за слънце. Вие сте получили качествен и високотехнологичен продукт.

За да се радвате възможно най-дълго на чадъра за слънце, отделете няколко минути и прочетете внимателно инструкцията за монтаж и експлоатация.

Следвайте указанията точно и съхранявайте инструкцията.

Принципни указания

По време на монтажа децата не трябва да стоят наблизо.

Не поставяйте чадъра за слънце върху мека, песъчлива или влажна основа.

При появата на вятър затворете чадъра за слънце и го обезопасете с колана.

Никога не оставяйте чадъра за слънце без надзор в отворено положение.

Не носим отговорност за повреди, които са причинени от неправилна употреба.

Проверете дали всички части са налични. Ако въпреки осигуреното високо качество някоя част е дефектна или липсва, свържете се с търговеца, от когото сте закупили чадъра. Съхранявайте опаковката за евентуално връщане за гаранционни цели.

Списък на частите

ЧастNo:	АртикуленNo:	Фигура / описание:	Брой:
A	9111-730-00	Стойка за плочи, долна част	1
B	9112-730-00	Стойка за плочи, горна част	1
C	9113-730-00	Дръжка	1
D	9122–730 00	Въртяща се пластина	1
E	9114-730-00	Винт M8x14	4
F	9114-730-00	Винт M8x20	4
G	9114-730-00	Подложна шайба	8
H	---	Чадър	1
I	9108-730-00	Ръкохватка	1
J	---	Винт с кръгла ръчка	1
K	9114-730-00	Шестограм	1
L	9153-730-00	Капачка на дръжката, от две части	1
M	9119-730-00	Защитен кальф	1

За поръчките на резервни части се обърнете към търговеца, от който сте закупили чадъра.

За да се избегнат обърквания, използвайте посочените по-горе артикулни номера.

Монтаж

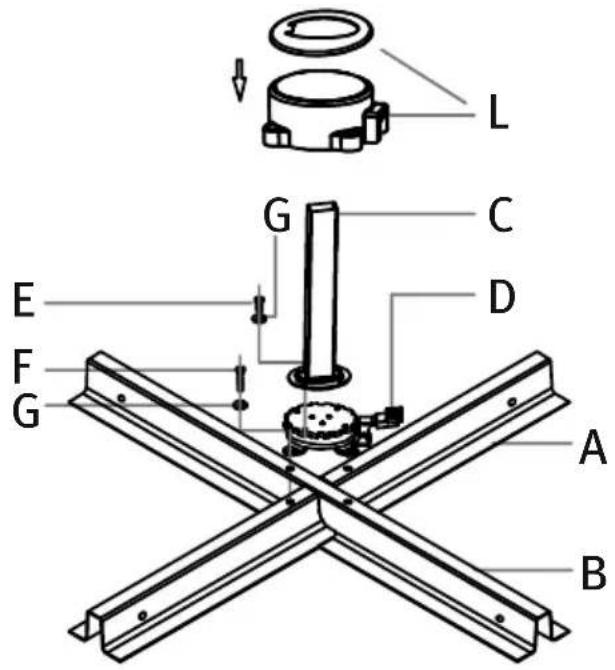

Поставете една върху друга двете части на стойката за плочи (A + B), както е показано, и ги завинтете с въртящата се пластина (D).

За целта използвайте винтовете M8x20 (F) и съответно подложна шайба (G).

След това завийте дръжката (C) на въртящата се пластина (D).

За целта използвайте винтовете M8x14 (E) и съответно подложна шайба (G).

УКАЗАНИЕ:

Дръжката е наклонена с прибл. 3° назад.

Това е правилно и не е основание за рекламация.

Така се предотвратява увисването на рамото напред при отворен чадър и се придава хармоничен външен вид на чадъра.

Поставете монтираната стойка за плочи в предвиденото положение.

Обърнете внимание основата да е здрава и хоризонтална.

Поставете 4-те плочи в стойката за плочи.

Задължително поставете всичките четири плочи с размери 50 x 50 x 5 см! Използвайте само плочи с общо тегло от минимум 100 кг.

Никога не използвайте стойката за чадър без плочи.

Поради голямата тежест на чадъра трябва да изпълните следващата стъпка от монтажа с помощник.

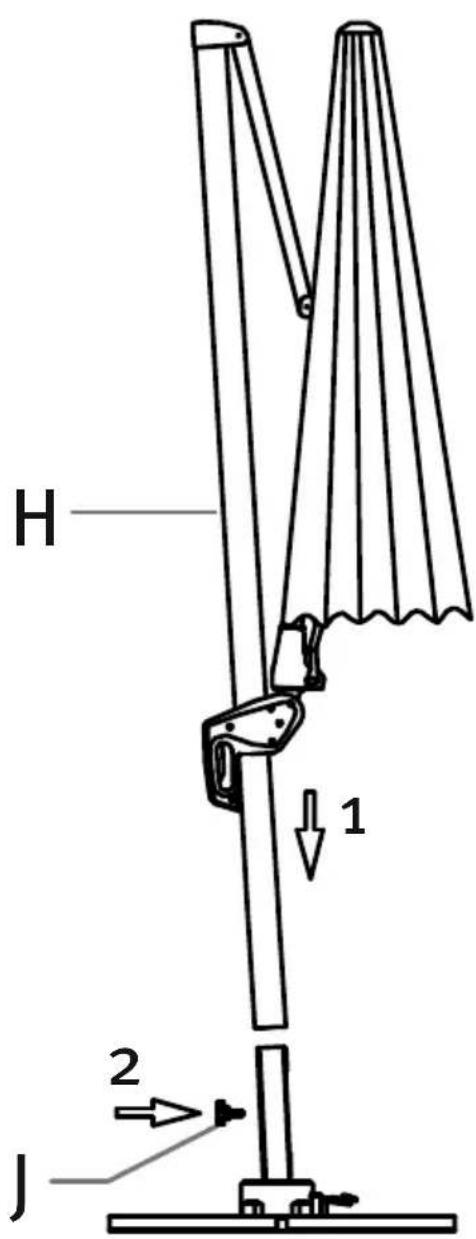

Поставете чадъра (Н), както е показано, на дръжката.

Внимавайте чадърът да не се изкриви.

Избягвайте падането на чадъра, защото така той може да се повреди.

H 1 2 J

Осигурете чадъра с винта (J).

Обслужване

Отваряне:

Поставете ръкохватката (I) в отвора за функцията „ОТВАРЯНЕ – ЗАТВАРЯНЕ“ на държача за ръкохватката и натиснете, докато се фиксира.

Чрез завъртане на ръкохватката по посока на часовниковата стрелка чадърът се отваря.

Уверете се, че спиците на чадъра не са изкривени.

Евентуално леко издърпайте краищата на спиците навън.

Уверете се, че чадърът може да се отваря свободно (не е до стена, маса, дърво, ...)

Докато отваряте чадъра чрез завъртане на ръкохватката (I), освободете ръчния лост на дръжката и бавно го плъзнете нагоре по дръжката.

Винаги отваряйте чадъра докрай.

Чадърът е отворен напълно, когато куполът е опънат.

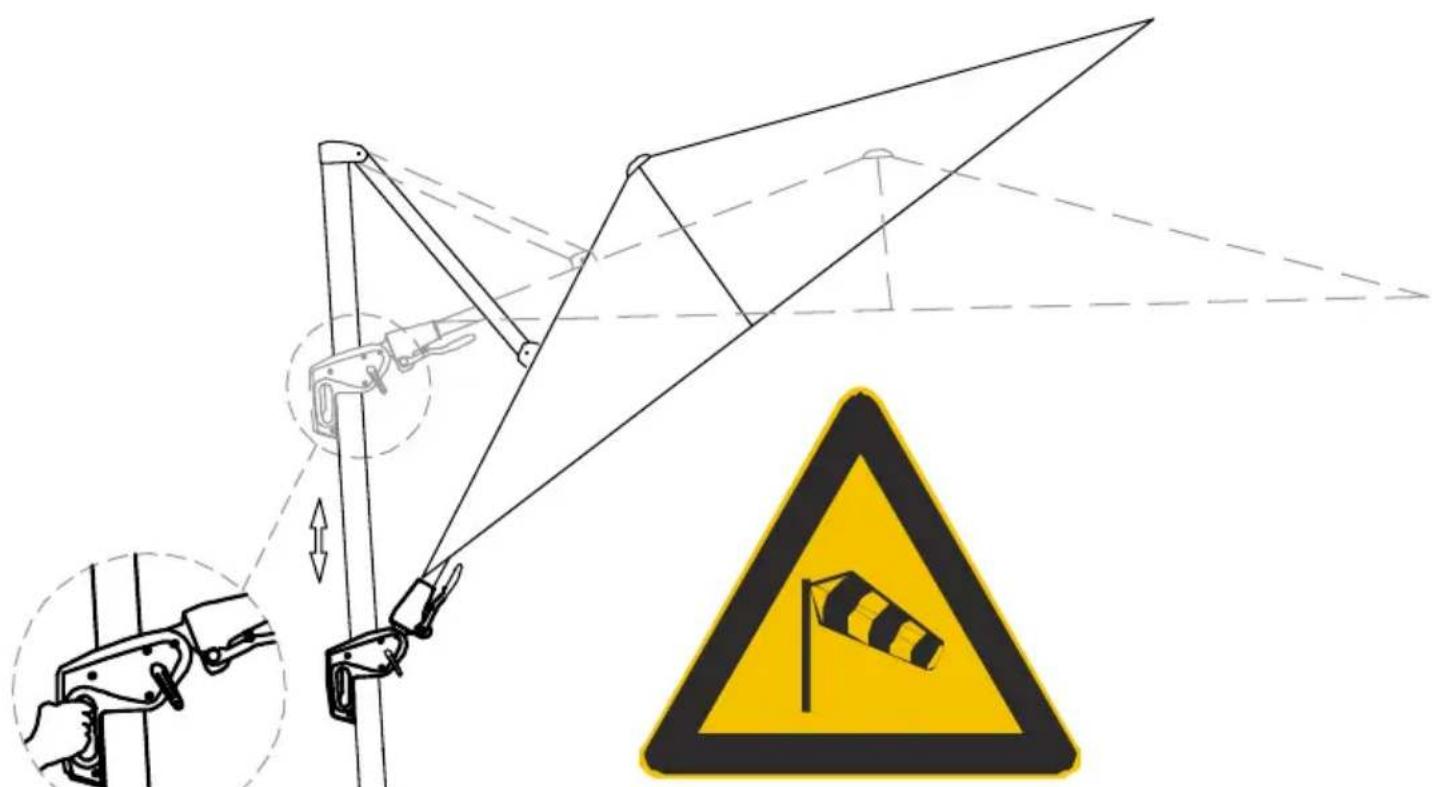

Накланяне:

Натиснете ръчния лост на дръжката и чрез избутване настройте желания наклон.

При отпускане на ръчния лост чадърът се фиксира в най-близката позиция на наклона.

При наклонен чадър значително се увеличава повърхността, която оказва съпротивление на вятъра. При появата на вятър задължително затворете чадъра и го обезопасете с колана.

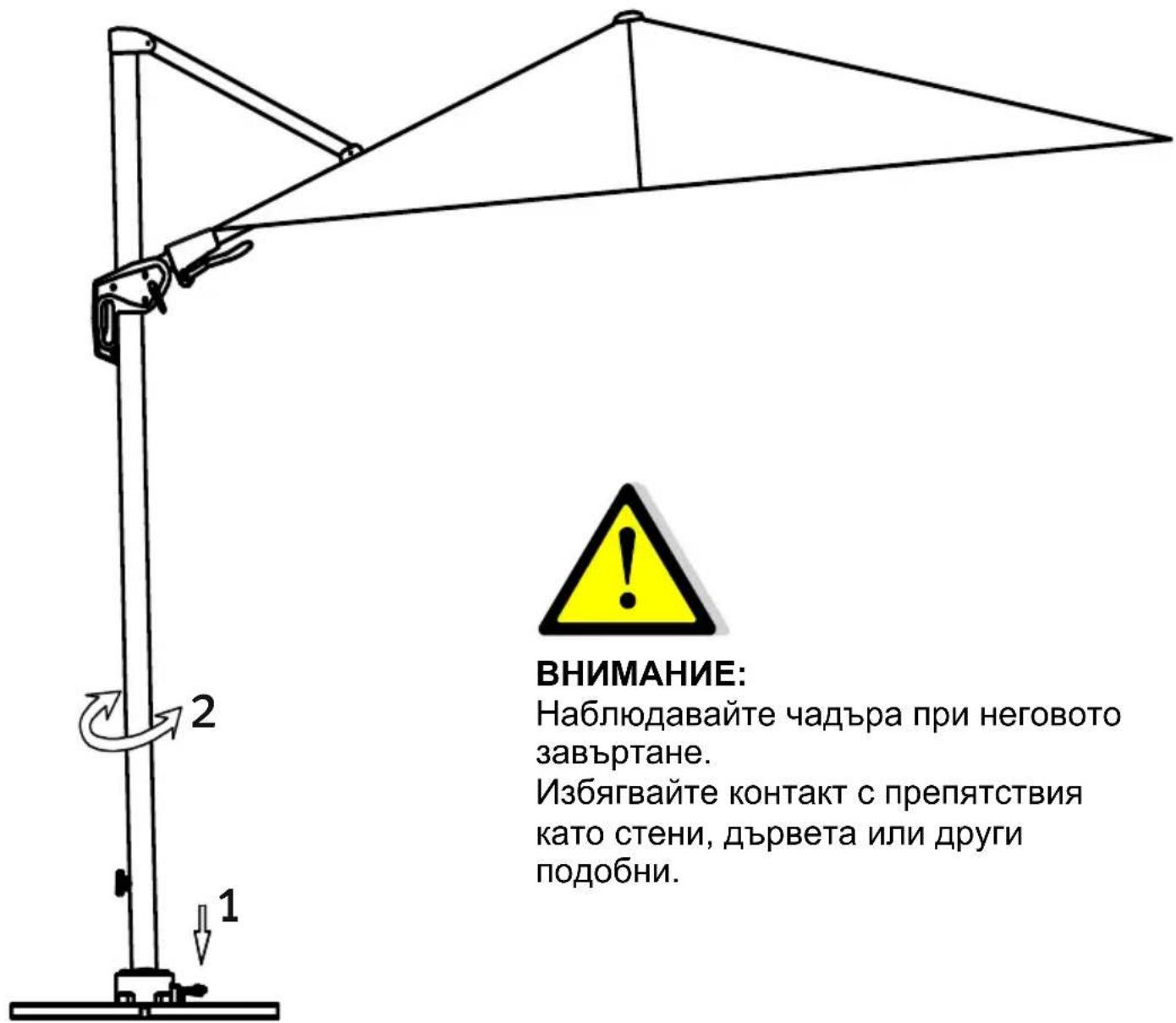

Завъртане:

Чрез натискане на крачния педал въртящата се пластина (D) се освобождава.

Сега можете да завъртите чадъра в желаната позиция.

При отпускане на крачния педал въртящата се пластина отново се фиксира.

Фиксирайте чадъра в най-близката позиция.

ВНИМАНИЕ: Наблюдавайте чадъра при неговото завъртане. Избягвайте контакт с препятствия като стени, дървета или други подобни.

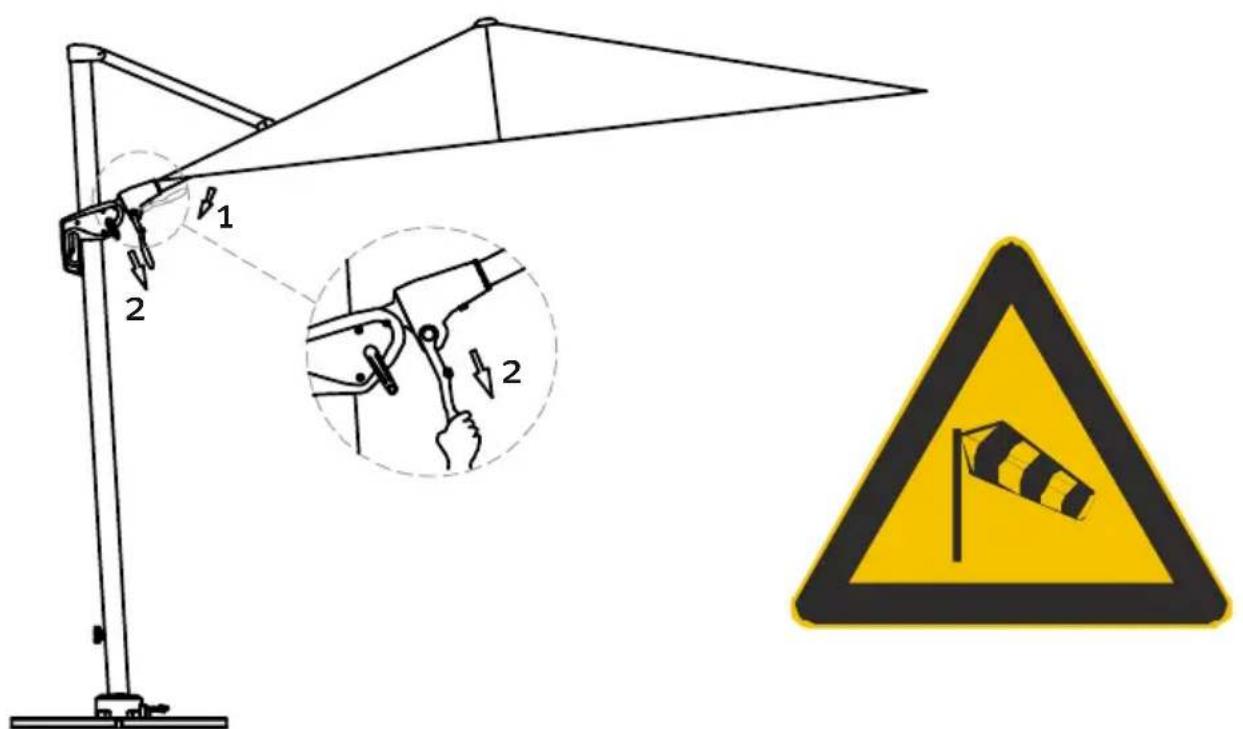

Обръщане:

Издърпайте ръчния лост над ръкохватката надолу и го задръжте в тази позиция – фиксирането е освободено.

Приджете ръчния лост в желаната посока. За да намалите прилаганата сила, е целесьобразно да подпомогнете придвижването чрез дърпане на някоя от спиците.

Когато желаният наклон е постигнат, отново поставете ръчния лост в изходно положение, при което чадърът отново е фиксиран.

Тази иновативна функция позволява пазене на добра сянка през целия ден, без да се променя местоположението на чадъра.

При много голям ъгъл на наклоняване значително се увеличава повърхността, която оказва съпротивление на вятъра, и чадърът може да се повреди, респ. обърне от силни пориви на вятъра. Нашата гаранция не включва възникналите от това щети.

Като потребител обърнете внимание на правилното използване на градинския чадър.

Затваряне:

Първо изправете чадъра от обърнато в хоризонтално положение. Докато затваряте чадъра чрез завъртане на ръкохватката, освободете ръчния лост на дръжката и бавно го плъзнете надолу по дръжката.

Обезопасете затворения чадър с колана.

При по-продължително неизползване или при валежи препоръчваме да използвате доставения защитен кальф.

Почистване:

Отстранете натрупаните замърсявания или прах с мека четка.

Чрез редовно изплакване с чиста вода предпазвайте от по-големите замърсявания.

При по-груби замърсявания чадърът може да се почисти с хладка вода и мека сапунена пяна. Използвайте гъба или мека четка.

Внимание, следните почиствания не са подходящи:

• използване на уреди за почистване с високо налягане (отстранява се защитното импрегниране)
  ▪ пране на кальфа с перална машина (отстранява се защитното импрегниране и се повреждат шевовете)
  ▪ абразивни или агресивни почистващи препарати
  ▪ почистване с гореща вода (може да доведе до свиване на плата)

Съхранение:

Винаги съхранявайте чадъра на сухо място.

Особено когато чадърът не се използва по-дълго време, трябва да обърнете внимание на това куполът да е сух. В противен случай могат да се получат петна от плесен и мухъл.

Указания за техника на безопасност:

Чадърът за слънце Ви предпазва от преките ултравиолетови лъчи. За по-голяма защита, както и от непреки ултравиолетови лъчи, използвайте допълнително подходящ козметичен слънцезащитен продукт.

При дъжд или снеговалеж чадърът трябва да се затваря – опасност от счупване.

При появата на вятър веднага затворете чадъра и го обезопасете добре (колан, защитен кальф).

Никога не оставяйте отворения чадър без надзор.

Не оставяйте децата сами при чадъра без надзор.

Не е подходящ за използване на тераси на покрива или на подобни ветровити места!

Задължително използвайте 4 плочи с размери 50x50x5 см и минимално тегло от 25 кг на плоча. Минималното тегло от общо 100 кг е задължително необходимо. По-малките плочи са много по-леки и значително намаляват стабилността на чадъра – опасност от нараняване. Никога не разпалвайте барбекюта (на газ, въглища, електрически) или открит огън под или до чадъра – опасност от пожар. Чадърът може да се повреди от някоя искра.

Никога не използвайте под чадъра отоплителни уреди (газови, инфрачервени) – опасност от пожар.

Пожелаваме Ви много приятни моменти с Вашия нов чадър за слънце.
