Typ produktu	Excentrický slnečník
Značka	Schneider
Model	Rhodos Twist
Referencia článku	730-00
Použitie	Súkromný exteriér
Materiál plátna	Látka ošetrená proti UV
Stožiar	Hliník alebo oceľ (zvislé potrubie)
Základňa	Krížová noha (dve časti) plus otočný tanier
Stabilizácia	4 dosky 50x50x5 cm, celková hmotnosť min. 100 kg
Hlavné funkcie	Otváranie kľukou, manuálny náklon, otáčanie pedálom, naklápanie pákou
Mechanizmus otvárania	Kľuka (v smere hodinových ručičiek), odomknutie manuálnej páky
Náklon	Nastaviteľné manuálnou pákou na rukoväti
Otáčanie	360° pedálom odomykajúcim otočný tanier
Naklápanie	Manuálna páka nad rukoväťou pre dodatočný náklon
Údržba a čistenie	Mäkká kefa, vlažná voda a jemný prací prostriedok; vyhýbajte sa vysokotlakovému čističu, práčke, horúcej vode
Skladovanie	Suché miesto, suché plátno; používať ochranný obal (súčasťou)
Opatrenia pri vetre	Zatvoriť a upevniť popruhom pri vetre; nenechávať otvorené bez dozoru
Bezpečnosť	Nepoužívať pod grilom/ohniskom/vykurovacím zariadením; držať deti v bezpečnej vzdialenosti
Náhradné diely	Dostupné u predajcu (uvedené referencie článkov)
Príslušenstvo v cene	Kľuka, skrutky, imbusový kľúč, ochranný kryt, ochranný obal

Často kladené otázky - Rhodos Twist SCHNEIDER

Ako zostaviť krížovú nohu?

Umiestnite dve časti nohy (A+B) na seba, pevne ich priskrutkujte k otočnému tanieru (D) pomocou 4 skrutiek M8x20 a podložiek. Potom priskrutkujte zvislú rúrku (C) k otočnému tanieru pomocou 4 skrutiek M8x14 a podložiek.

Ako otvoriť slnečník?

Vložte kľuku do určeného otvoru a zatlačte až na doraz. Otáčajte kľukou v smere hodinových ručičiek, pričom odomknite manuálnu páku na rukoväti a tlačte nahor. Otvorte úplne, kým nie je plátno napnuté.

Ako nakloniť slnečník?

Silne stlačte manuálnu páku na rukoväti a posúvajte na nastavenie sklonu. Uvoľnite páku na zablokovanie v najbližšej polohe.

Ako otáčať slnečník?

Stlačte pedál na odomknutie otočného taniera, otočte slnečník do požadovanej polohy, potom uvoľnite pedál na zablokovanie. Dbajte na to, aby ste sa počas otáčania vyhli prekážkam.

Ako čistiť slnečník?

Na odstránenie nečistôt použite mäkkú kefu. Na škvrny použite vlažnú vodu a jemný prací prostriedok s hubkou alebo mäkkou kefou. Vyhýbajte sa vysokotlakovým čističom, praniu v práčke a horúcej vode.

Aký typ dosiek použiť na stabilitu?

Použite nevyhnutne 4 dosky 50x50x5 cm, každú s hmotnosťou najmenej 25 kg (celková hmotnosť minimálne 100 kg). Nikdy nepoužívajte bez dosiek.

Môžem používať ohrievač pod slnečníkom?

Nie, nikdy nepoužívajte vykurovacie zariadenia (plynové, infračervené, grily) pod slnečníkom alebo v jeho blízkosti. Riziko požiaru a poškodenia.

Ako uskladniť slnečník v zime?

Zatvorte slnečník, chráňte ho popruhom a použite dodaný ochranný obal. Uskladnite ho na suchom mieste. Uistite sa, že plátno je dobre suché, aby sa predišlo plesniam.

Čo robiť, ak sa zdvihne vietor?

Okamžite zatvorte slnečník a zabráňte opätovnému otvoreniu popruhom. Nikdy ho nenechávajte otvorený bez dozoru. Poškodenie vetrom nie je kryté zárukou.

Kde objednať náhradné diely?

Obráťte sa na predajcu, u ktorého ste slnečník kúpili. Použite referencie článkov uvedené v návode, aby ste predišli nejasnostiam.

NÁVOD NA OBSLUHU Rhodos Twist SCHNEIDER

Vážený zákazník,

srdečne vám blahoželáme k zakúpeniu vášho nového slnečníka. Zakúpili ste kvalitný a tiež technicky hodnotný výrobok.

Aby ste mali dlho radost' z tohto slnečníka, prosíme vás, aby ste si našli niekoľko minút času a pozorne si prečítali tento návod na montáž a obsluhu.

Dodržiavajte presne pokyny uvedené v tomto návode a uschovajte si návod.

Základné pokyny

Počas montáže udržiavajte deti v dostatočnej vzdialenosti. Neinštalujte slnečník nikdy na mäkkom, pieskovom alebo vlhkom podklade.

Pri veternom počasí zavrite slnečník a zaistite ho popruhom.

Nikdy nenechávajte slnečník bez dozoru v otvorenej polohe. Pri poškodení spôsobenom neodborným používaním zaniká akýkol'vek nárok na záruku.

Skontrolujte kompletnosť všetkých súčiastok. Ak by napriek rozsiahlej kontrole kvality bola niektorá súčiastka defektná alebo by chýbala, kontaktujte predajcu, u ktorého ste zakúpili tento slnečník. Uschovajte si kartón pre prípadné možné spätné zaslanie výrobku pri uplatňovaní záruky.

Zoznam súčiastok

Č. dielu:	Výrobok č.:	Obrázok / Popis:	Počet:
A	9111-730-00	Stojan na dosky, dolný diel	1
B	9112-730-00	Stojan na dosky, horný diel	1
C	9113-730-00	Kolmá rúrka	1
SK	9122–730 00	Otočná doska	1
E	9114-730-00	Skrutka M8x14	4
F	9114-730-00	Skrutka M8x20	4
G	9114-730-00	Podložka	8
H	---	Slnečník	1
I	9108-730-00	Kl'uka	1
J	---	Skrutka s hlavou	1
K	9114-730-00	č	1
L	9153-730-00	Kryt kolmej rúrky, dvojdielny	1
M	9119-730-00	Ochranný obal	1

Pri objednávke náhradných dielov sa obrátte na výrobcu, u ktorého ste zakúpili tento slnečník.

Aby ste zabránili zámene dielov, použite vyššie uvedené čísla výrobku.

Montáž

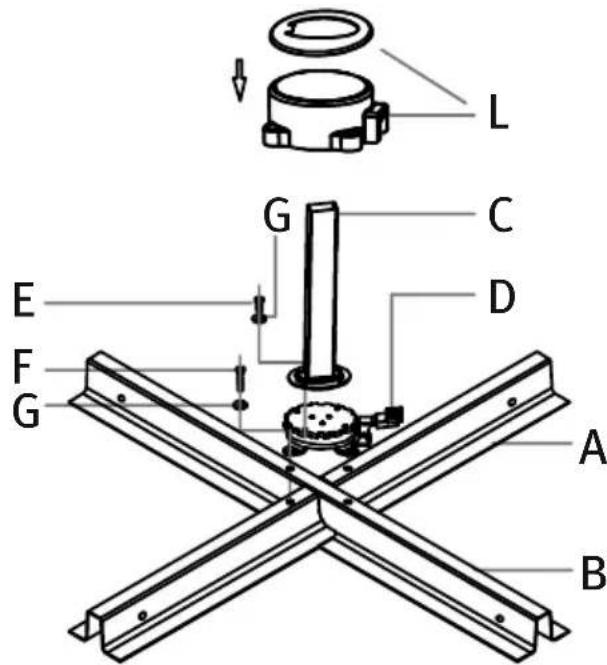

Obe časti stojana na dosky (A + B) položte na seba tak, ako je to znázornené na obrázku, a riadne zoskrutkujte s otočnou doskou (D).

Použite k tomu skrutky M8x20 (F) a tiež jednu podložku pre každú skrutku (G).

Potom zoskrutkujte kolmú rúrku (C) s otočnou doskou (D).

Použite k tomu skrutky M8x14 (E) a tiež jednu podložku pre každú skrutku (G).

UPOZORNENIE:

Je to správne a nie je to dôvod na reklamáciu.

Zabráni sa tak, aby pri otvorenom slnečníku neprečnievala tyč smerom dopredu, a zároveň to prepožičiava slnečníku harmonický dizajn.

Nastavte namontovaný stojan na dosky do naplánovanej polohy. Dávajte pritom pozor na pevný a vodorovný podklad.

Potom vložte do stojana na dosky 4 dosky.

Vložte bezpodmienečne všetky štyri dosky s rozmermi 50 x 50 x 5 cm! Používajte iba dosky s celkovou hmotnosťou minimálne 100 kg.

Nepoužívajte nikdy stojan slnečníka bez dosiek.

Ďalší montážny krok by ste mali vykonať z dôvodu vysokej hmotnosti slnečníka spolu s pomocníkom.

Nasunút' slnečník (H) tak, ako je to znázornené na obrázku, na kolmú rúrku.

Dávajte pritom pozor, aby sa slnečník nespriečil.

Nasadit' kluku (I) do otvoru pre funkciu „OTV – ZAV“ na telese kl'uky a pevne ju zatláčajte, kým sa nezablokuje.

Otáčaním klúky v smere hodinových ručičiek sa otvorí slnečník.

Ubezpečte sa, že na slnečníku nie sú zaseknuté žiadne výstuže. Prípadne vytiahnite konce výstuží zľahka smerom von.

Zatial' čo otáčaním kl'uky (I) otvárate slnečník, odblokujte ručnú páčku na rukoväti a posúvajte ju pomaly smerom hore po tyči.

Slnečník otvárajte vždy úplne.

Slnečník je úplne otvorený vtedy, keď je pot’ah napnutý.

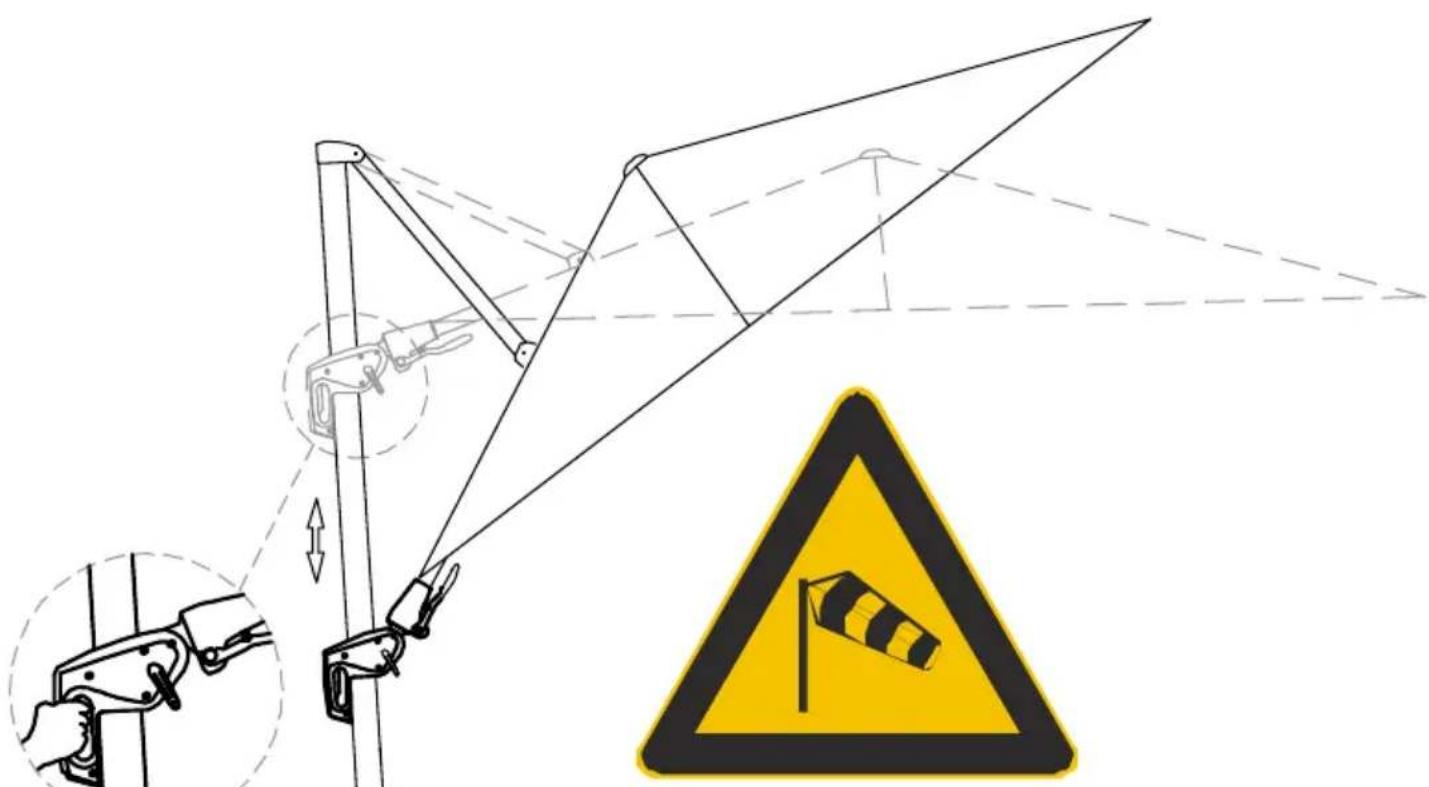

Naklonenie:

Riadne zatlačte ručnú páčku na rukoväti a nastavte posunutím požadované naklonenie striešky.

Po uvoľnení ručnej páčky sa slnečník zablokuje v najbližšej polohe naklonenia striešky.

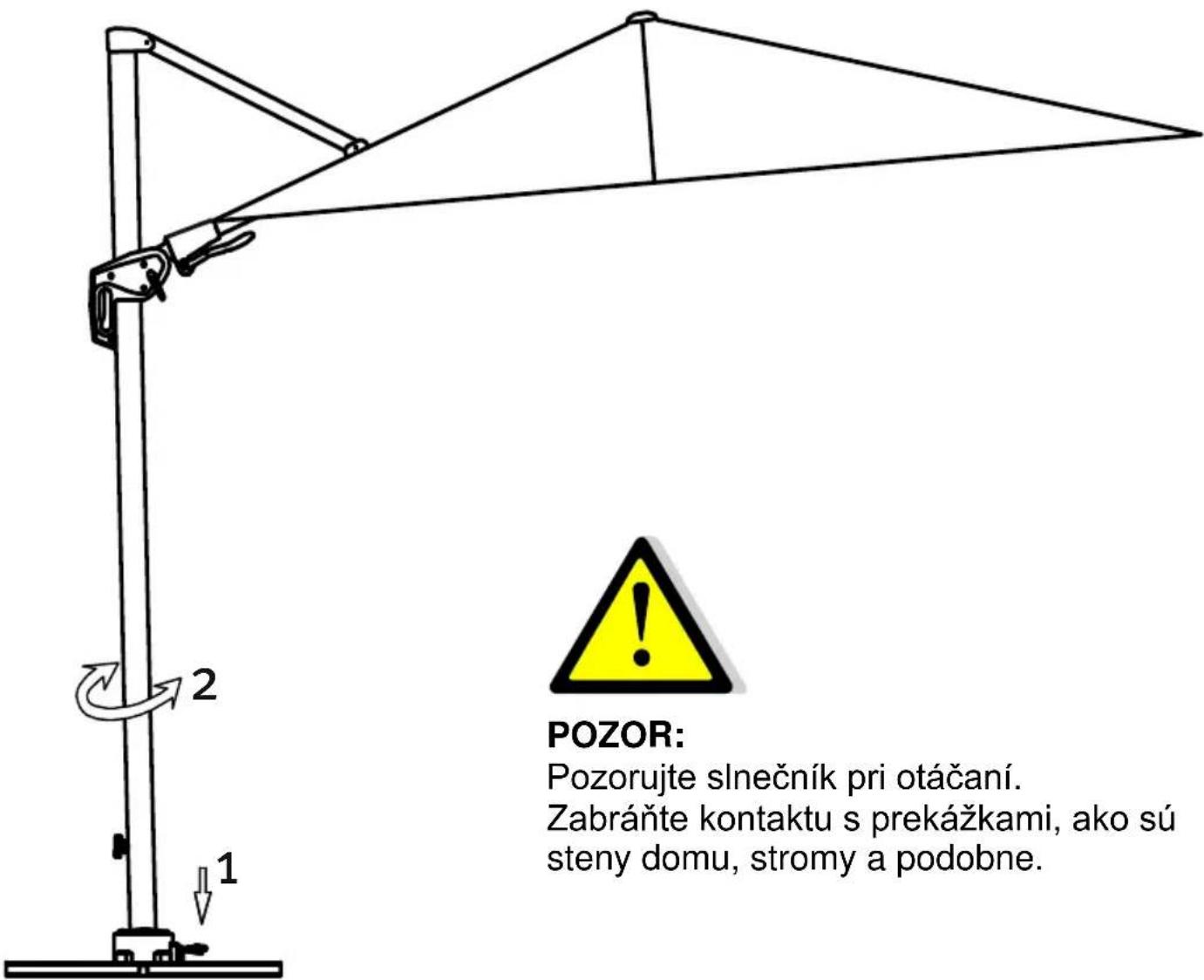

Stlačením nožného pedálu sa odblokuje otočná doska (D) . Potom môžete otočit' slnečník do potrebnej polohy. Pri uvoľnení nožného pedála sa opät' zablokuje otočná doska. Nechajte slnečník zaklapnút' v najbližšej polohe.

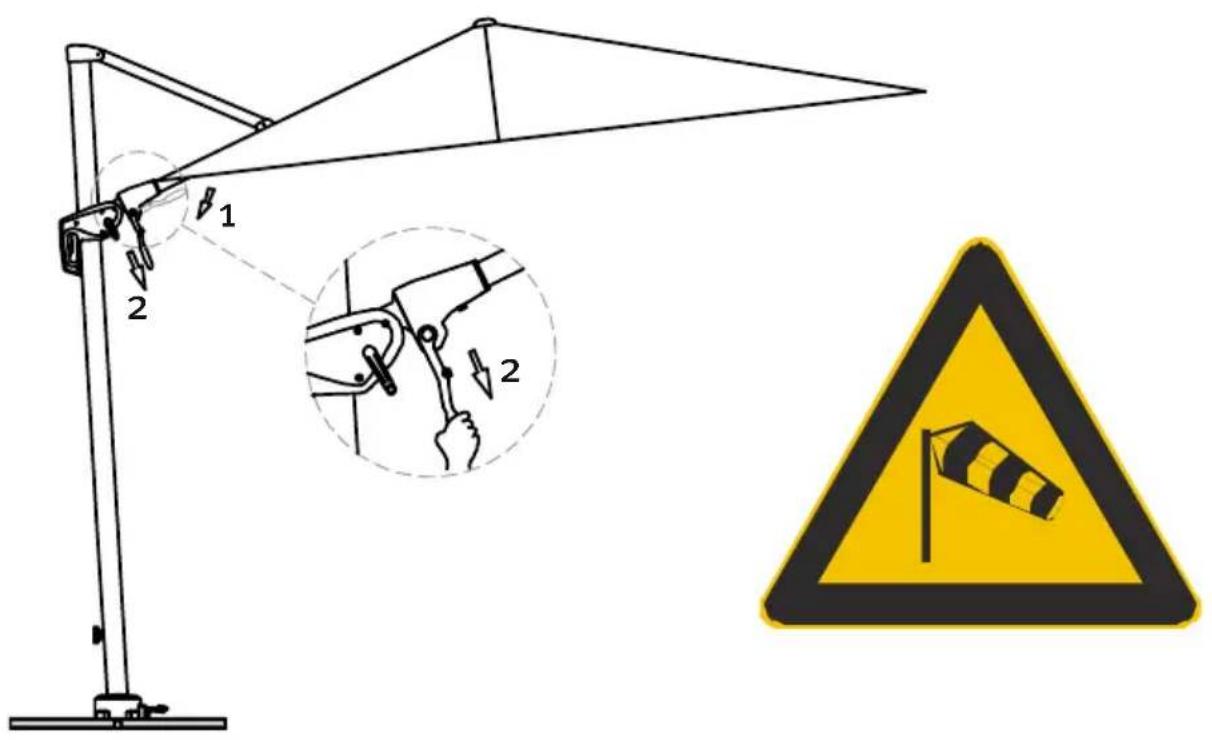

Vyklopenie:

Stiahnuť ručnú páčku dielu rukoväte smerom dole a udržiavať v tejto polohe - zablokovanie je teraz uvoľnené.

Presunút' ručnú páčku požadovaným smerom. Aby sa znížilo použitie sily, pomôže vám podporit tento pohyb t'ahaie za jednu z priečok.

Ak sa dosiahne požadovaný sklon, presunúť ručnú páčku spät’ do východiskovej polohy, čím sa strecha slnečníka opät’ zablokuje.

Táto inovovaná funkcia umožňuje dobré zatienenie počas celého dňa bez toho, aby ste museli menit' stanovisko slnečníka.

Pri príliš veľkom výkyvnom uhle sa výrazne zvýši kontaktná plocha slnečníka s vetrom a slnečník sa môže nárazmi vetra poškodit' alebo prevrátiť.

Za škody spôsobené príliš veľkým výkyvným uhlom nepreberáme žiadnu záruku.

Dávajte ako užívatel' pozor na používanie slnečníka podľa predpisov.

Uzavretie:

Presuňte najskôr slnečník z vyklopenej polohy do vodorovnej polohy. Zatial' čo otáčaním kl'uky zatvárate slnečník, odblokujte ručnú páčku na rukoväti a posúvajte ju pomaly dole po tyči.

Pri dlhšom nepoužívaní slnečníka alebo pri daždi odporúčame použit dodávaný ochranný obal.

Čistenie:

Odstráňte uvol'nenú nečistotu alebo prach pomocou kefky.

Pravidelným oplachovaním čistou vodou preventívne zabránite väčšiemu znečisteniu.

Pri väčšom znečistení sa dá slnečník vyčistiť vlažnou vodou a jemným mydlovým lúhom. Používajte na čistenie špongiu alebo kefku.

Pozor, nasledujúce druhy čistenia nie sú vhodné:

• používanie vysokotlakového čističa (odstraňuje ochrannú impregnáciu)
• pranie pot'ahu v práčke (odstraňuje ochrannú impregnáciu a poškodzuje švíky)
• drhnúce alebo agresívne čistiace prostriedky
• čistenie horúcou vodou (môže sa zbehnút' látka)

Uskladnenie:

Uskladniť slnečník vždy na suchom mieste.

Dávajte hlavne pozor, ak nebudete slnečník dlhšiu dobu používať, aby bol jeho pot'ah suchý. V opačnom prípade sa môžu vytvorit' fl'aky spôsobené stuchlinou a pleseň.

Tento slnečník vás chráni pred priamym UV žiarením. Pre rozsiahlu ochranu, tiež pred nepriamym UV žiarením, používajte dodatočne vhodný ochranný kozmetický prostriedok proti slnku.

Pri daždi alebo snežení sa musí slnečník uzavriet' - nebezpečenstvo zlomenia.

Pri veternom počasí sa musí slnečník okamžite zavriet' a dostatočne zabezpečit' (popruh, ochranný obal).

Nie je vhodný na používanie na strešných terasách alebo podobných, na veterných miestach exponovaných stanovištiach!

Iba na súkromné používanie v exteriéri!

Použite bezpodmienečne 4 dosky s veľkost’ou 50x50x5 cm a minimálnou hmotnosťou 25 kg na dosku. Je nevyhnutne potrebná minimálna hmotnosť 100 kg. Menšie dosky sú príliš l’ahké a výrazne znižujú stabilitu slnečníka - nebezpečenstvo zranenia. Nikdy nerozdúchavajte pod slnečníkom alebo vedľa slnečníka grilovacie prístroje (plynové, na uhlie, elektrické) alebo otvorený oheň – nebezpečenstvo požiaru. Slnečník by sa mohol poškodit’ poletujúcimi iskrami.

Nepoužívajte pod slnečníkom nikdy ohrievacie prístroje (plynové, infračervené) - nebezpečenstvo požiaru.

Želáme Vám veľa zábavy s vaším novým slnečníkom od našej firmy.
