Tipo de produto	Guarda-sol excêntrico
Marca	Schneider
Modelo	Rhodos Twist
Referência do artigo	730-00
Uso	Exterior privado
Material da cobertura	Tecido tratado anti-UV
Mastro	Alumínio ou aço (tubo vertical)
Base	Pé em cruz (duas partes) mais plataforma giratória
Estabilização	4 placas 50x50x5 cm, peso total mín. 100 kg
Funções principais	Abertura por manivela, inclinação manual, rotação por pedal, basculamento por alavanca
Mecanismo de abertura	Manivela (sentido horário), destravamento alavanca manual
Inclinação	Ajustável por alavanca manual no punho
Rotação	360° por pedal destravando a plataforma giratória
Basculamento	Alavanca manual acima do punho para inclinação adicional
Manutenção e limpeza	Escova macia, água morna e sabão neutro; evitar lavadora de alta pressão, máquina de lavar, água quente
Armazenamento	Local seco, cobertura seca; usar capa de proteção (inclusa)
Precauções vento	Fechar e amarrar em caso de vento; não deixar aberto sem vigilância
Segurança	Não usar sob churrasqueira/lareira/equipamento de aquecimento; manter crianças afastadas
Peças sobressalentes	Disponíveis através do revendedor (referências dos artigos listadas)
Acessórios inclusos	Manivela, parafusos, chave Allen, tampa de proteção, capa de proteção

Perguntas frequentes - Rhodos Twist SCHNEIDER

Como montar o pé em cruz?

Posicione as duas partes do pé (A+B) uma sobre a outra, aparafuse-as firmemente na plataforma giratória (D) com 4 parafusos M8x20 e arruelas. Em seguida, aparafuse o tubo vertical (C) à plataforma giratória com 4 parafusos M8x14 e arruelas.

Como abrir o guarda-sol?

Insira a manivela na abertura dedicada e empurre até o fim. Gire a manivela no sentido horário enquanto destrava a alavanca manual no punho e empurra para cima. Abra completamente até que a cobertura esteja esticada.

Como inclinar o guarda-sol?

Pressione firmemente a alavanca manual no punho e deslize para ajustar a inclinação. Solte a alavanca para travar na posição mais próxima.

Como girar o guarda-sol?

Ação o pedal para destravar a plataforma giratória, gire o guarda-sol na posição desejada, então solte o pedal para travar. Cuide para evitar obstáculos durante a rotação.

Como limpar o guarda-sol?

Use uma escova macia para remover a sujeira. Para manchas, use água morna e sabão neutro com uma esponja ou escova macia. Evite lavadoras de alta pressão, lavagem em máquina e água quente.

Que tipo de placas usar para estabilidade?

Use impreterivelmente 4 placas de 50x50x5 cm, cada uma com pelo menos 25 kg (peso total mínimo 100 kg). Nunca usar sem placas.

Posso usar um aquecedor sob o guarda-sol?

Não, nunca use equipamentos de aquecimento (gás, infravermelho, churrasqueiras) sob ou perto do guarda-sol. Risco de incêndio e danos.

Como guardar o guarda-sol no inverno?

Feche o guarda-sol, proteja-o com a cinta e use a capa de proteção fornecida. Armazene em local seco. Certifique-se de que a cobertura esteja bem seca para evitar mofo.

O que fazer se o vento aumentar?

Feche imediatamente o guarda-sol e impeça qualquer reabertura com a cinta. Nunca o deixe aberto sem vigilância. Danos causados pelo vento não são cobertos pela garantia.

Onde encomendar peças de reposição?

Dirija-se ao revendedor onde comprou o guarda-sol. Use as referências dos artigos indicadas no manual para evitar confusões.

MANUAL DE UTILIZADOR Rhodos Twist SCHNEIDER

PT Instruções de montagem e uso 134 - 145

Instruções de montagem e uso

Guarda-sol suspenso Rhodos Twist (Ref. No 730-00)

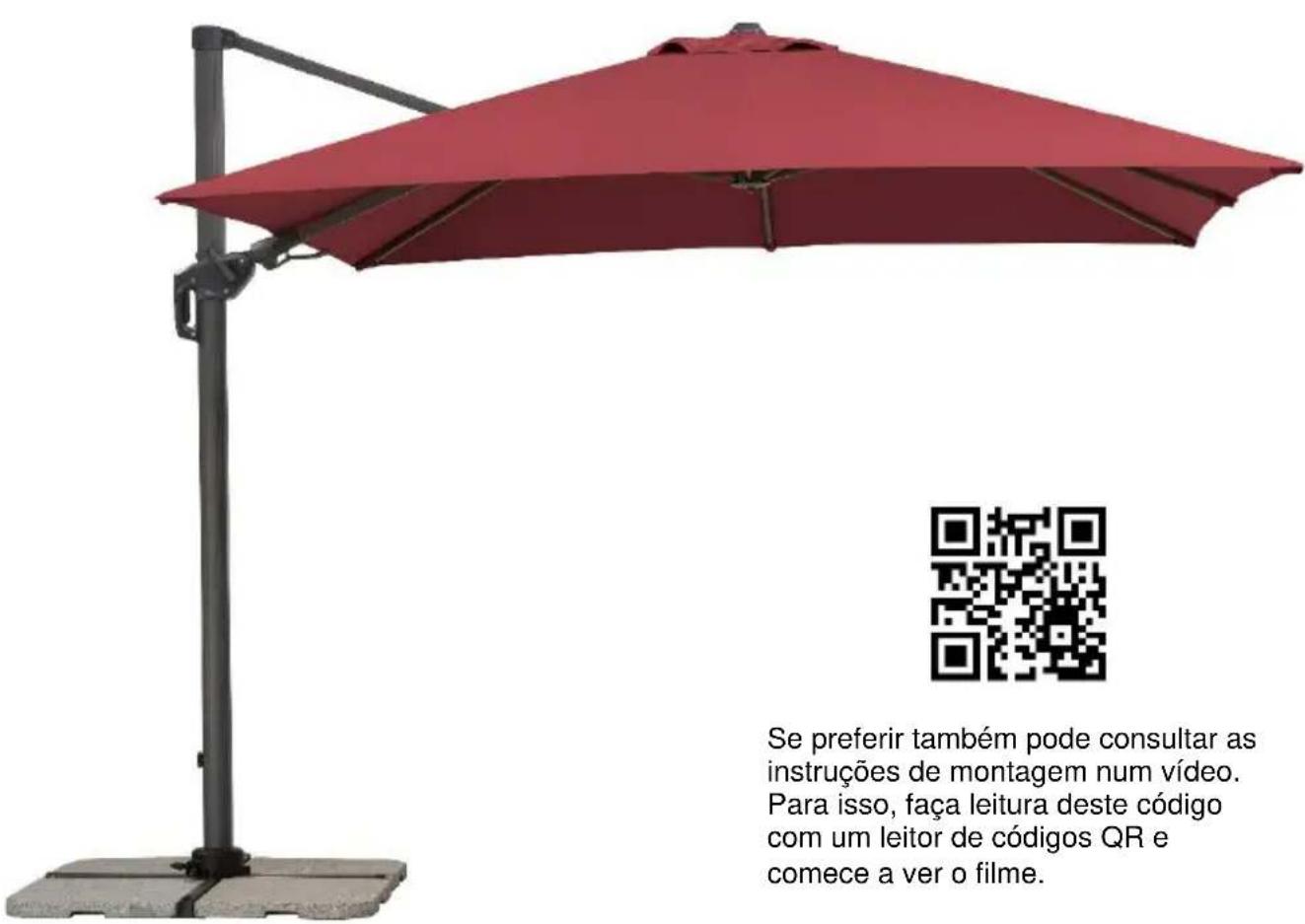

Se preferir também pode consultar as instruções de montagem num vídeo. Para isso, faça leitura deste código com um leitor de códigos QR e comece a ver o filme.

Caro cliente,

Os nossos parabéns por ter optado por este guarda-sol.

Acaba de adquirir um produto de alta qualidade, tanto em termos de construção técnica como de acabamento.

Para que possa desfrutar durante muito tempo do guarda-sol, agradecemos que dedique alguns minutos à leitura atenta das presentes instruções de montagem e uso.

Por favor siga as rigorosamente todas as indicações e guarde as instruções.

Avisos básicos

Durante a montagem, manter as crianças afastadas.

Nunca instalar o guarda-sol em superfícies macias, arenosas ou húmidas.

Quando se levanta vento, fechar o guarda-sol e segurá-lo com o cinto.

Nunca deixe o guarda-sol aberto sem estar a vigiá-lo.

O fabricante não assume qualquer responsabilidade por danos causados por uma utilização incorreta.

Ensamblagem e instalação

Por favor verifique a existência de todas as peças. Se apesar das amplas medidas de controlo de qualidade faltar uma peça ou estiver defeituosa, contate por favor o estabelecimento comercial onde comprou o guarda-sol. Por favor guarde a caixa para, durante a garantia, poder enviar o produto à reparação se for necessário.

Lista de peças

Item:	Ref. nr.:	Ilustração / Descrição:	Quantidade:
A	9111-730-00	Base porta-placas, peça de baixo	1
B	9112-730-00	Base porta-placas, peça de cima	1
C	9113-730-00	Suporte tubular	1
D	9122-730 00	Placa giratória	1
E	9114-730-00	Parafuso M8x14	4
F	9114-730-00	Parafuso M8x20	4
G	9114-730-00	Anilha	8
H	---	Cobertura	1
I	9108-730-00	Manivela	1
J	---	Manípulo	1
K	9114-730-00	Chave sextavada	1
L	9153-730-00	Tampo no suporte tubular, 2 peças	1
M	9119-730-00	Capa de proteção	1

Dirija-se por favor ao estabelecimento comercial onde comprou o guarda-sol se tiver que encomendar peças sobressalentes.

Para evitar o fornecimento de itens errados deve usar os nr. de referência acima indicados.

Montagem

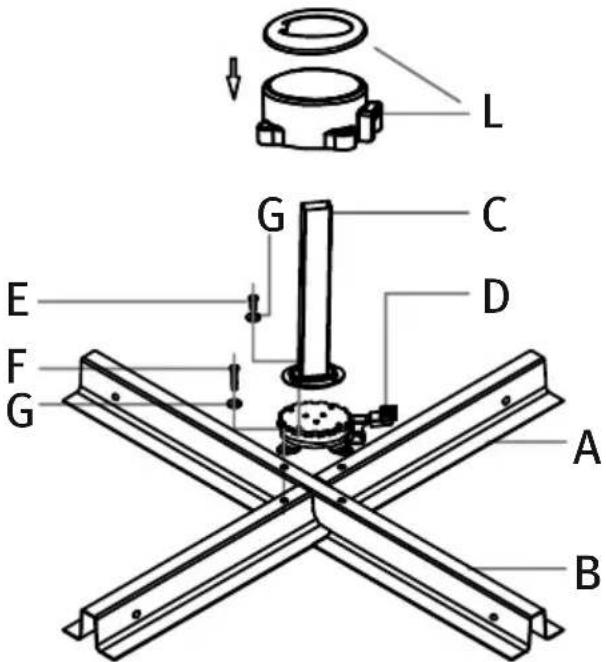

Colocar as duas peças da base porta-placas (A + B)uma sobre a outra, conforme mostra a ilustração, e uni-las firmemente à placa giratória (D). Para fazer isso utilize os parafusos M8x20 (F) e uma anilha, cada, (G).

De seguida, aparafusar o suporte tubular (C) à placa giratória (D). Para fazer isso, utilize os parafusos M8x14 (E) e uma anilha, cada (G).

INFORMAÇÃO:

O suporte tubular está aprox. 3º inclinado trás.

Isto é correto e não pode ser alegado para reclamação.

O ângulo do suporte tubular impede que o mastro fique inclinado para frente quando a cobertura estiver aberta e confere ao guarda-sol um aspeto visual harmonioso.

Coloque então a base porta-placas ensamblada na posição de instalação prevista. Preste atenção a que a superfície de suporte esteja firme e nivelada.

Insira agora 4 blocos de pedra na base porta-placas.

Inserir sem falta todos os quatro blocos de pedra do tamanho 50 x 50 x 5 cm! Utilize somente blocos de pedra com um peso total de, no mínimo, 100 kg.

Nunca utilize a base do guarda-sol sem blocos de pedra inseridos!

O seguinte passo deveria efetuar, por causa do elevado peso do guardasol, só com a ajuda de um ajudante.

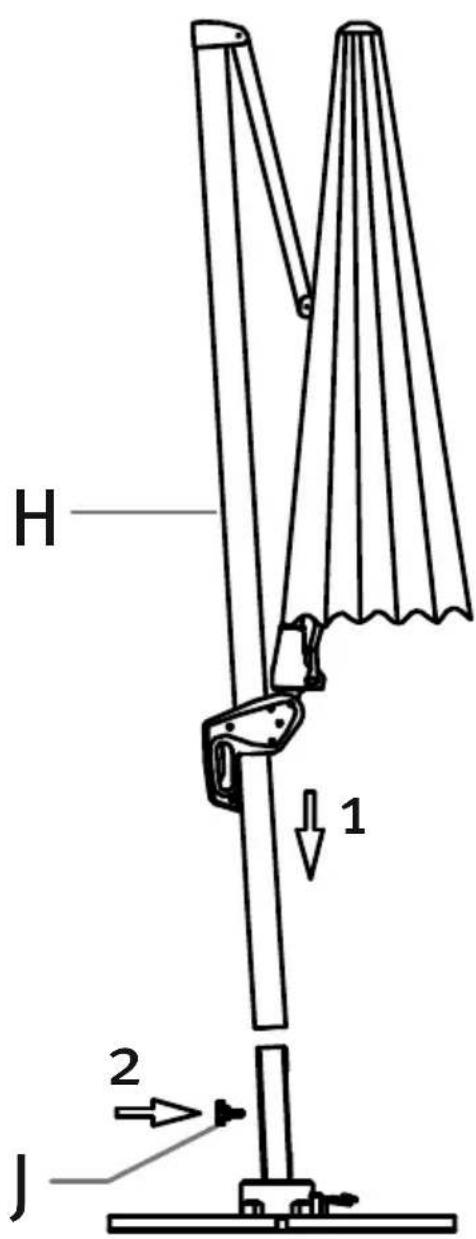

Coloque a cobertura (H) no suporte tubular, conforme mostra a ilustração. Ao fazer isso, zele por não deixar a cobertura enviesada. Evite deixar cair a cobertura, porque esta poderia ficar danificada.

Prenda agora a cobertura rodando o manípulo (J).

Manuseamento

Abrir:

Inserir a manivela (I) no orifício para a função "ABRIR - FECHAR" no suporte da manivela e premi-la com firmeza para dentro, até ficar engatada.

O guarda-sol abre rodando a manivela no sentido dos ponteiros do relógio.

Assegure que nenhuma das varetas fique enviesada na cobertura. Se isso for o caso, puxe os extremos das varetas ligeiramente para fora.

Assegure-se que seja possível abrir o guarda-sol sem esbarrar em qualquer obstáculo (parede da casa, mesa, árvore,...)

Enquanto abre o guarda-sol rodando a manivela (I), destrave a alavanca na pega e puxe-a ao longo do mastro devagar para cima.

O guarda-sol deve ficar sempre completamente aberto.
O guarda-sol está totalmente aberto quando o tecido está estendido.

Inclinar:

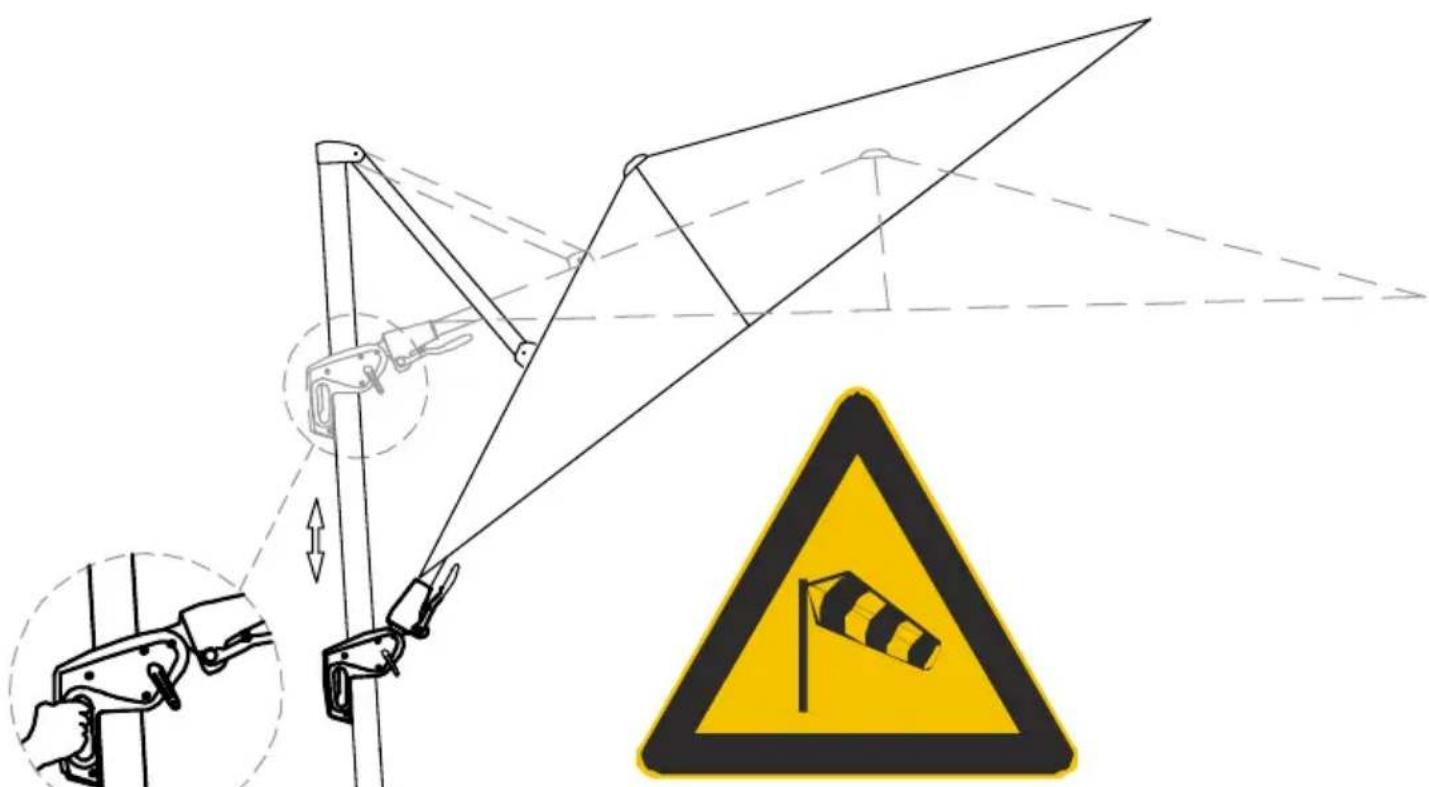

Premir a alavanca na pega com força para dentro e movimentar até ajustar a inclinação desejada do guarda-sol.

Ao soltar a alavanca, o guarda-sol engata na posição de inclinação mais próxima.

Com o guarda-sol inclinado aumenta consideravelmente a base de incidência para o vento.

Quando se levanta vento, fechar sem falta o guarda-sol e segurá-lo com o cinto.

Rodar:

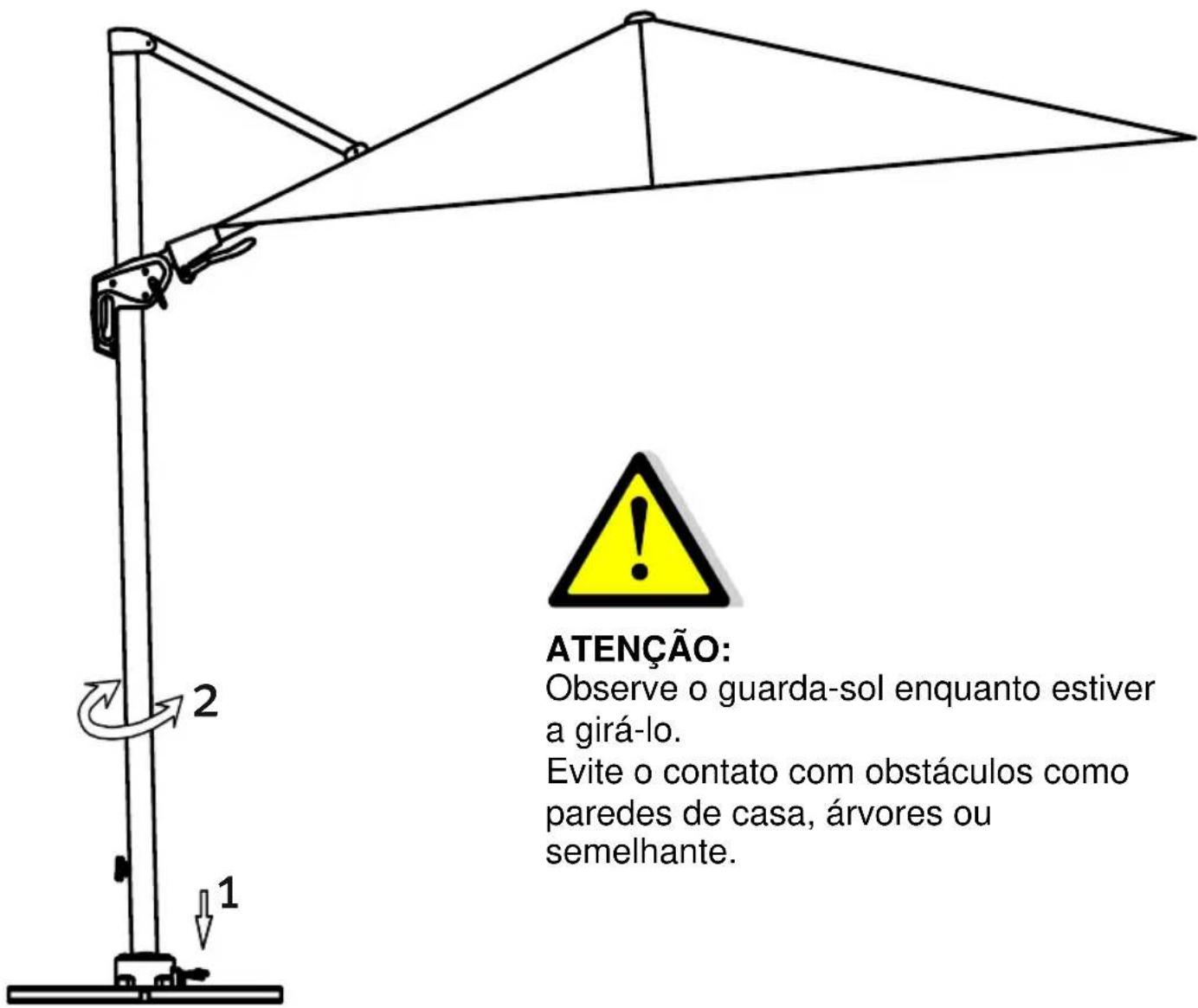

A placa giratória (D) é destravada mediante atuação no pedal.

A partir de então pode rodar o guarda-sol até à posição desejada.

A placa giratória volta a ficar travada logo que o pé for levantado do pedal.

Deixar engatar o guarda-sol na posição mais próxima.

Virar lateralmente:

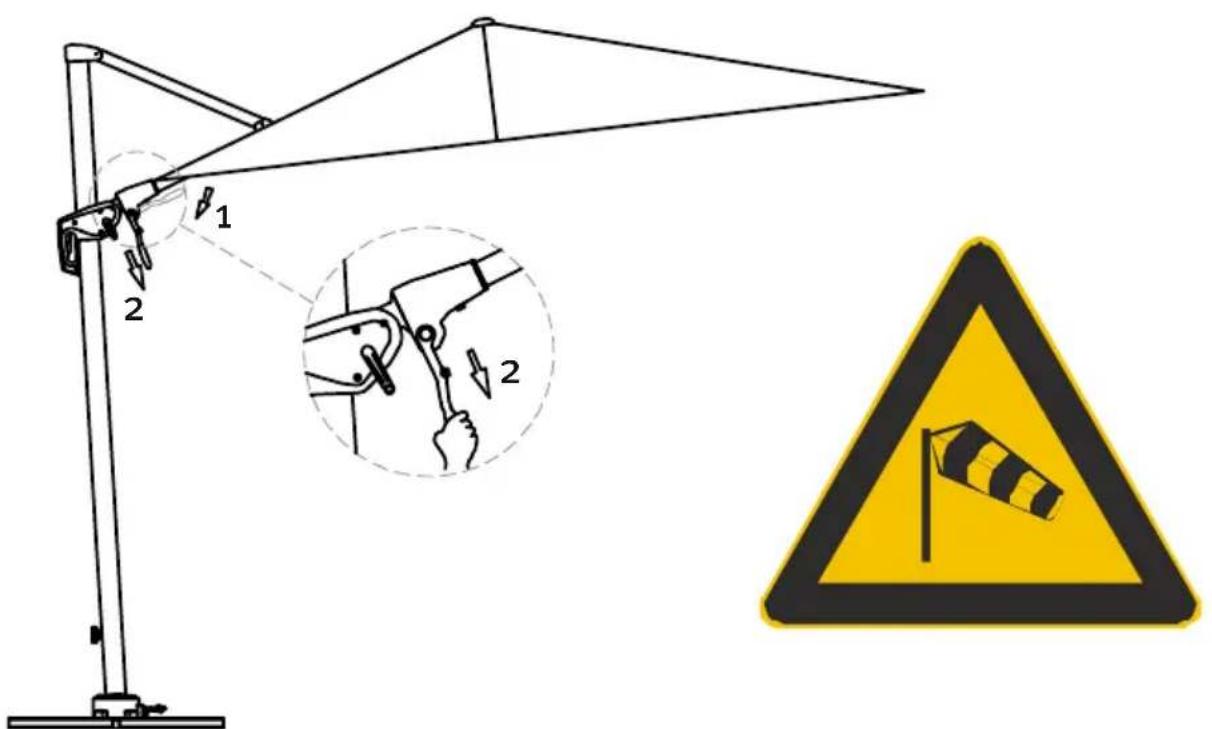

Puxar a alavanca acima da pega para baixo e mantê-la nessa posição: o mecanismo então fica destravado.

Movimentar a alavanca na direção desejada. Para reduzir a força necessária, aconselha-se apoiar o movimento puxando de uma das varetas.

Depois de atingir a inclinação desejada, voltar a colocar a alavanca na posição inicial, o que fará travar a cobertura novamente.

Esta função inovadora permite proporcionar boa sombra ao longo do dia inteiro sem necessidade de deslocar o guarda-sol.

Um ângulo de inclinação demasiado grande aumenta consideravelmente a incidência para o vento, sendo que o guarda-sol pode tombar e ficar danificado quando levanta vento.

Os danos que resultam não são cobertos pela nossa garantia.

Como utilizador deve zelar por uma utilização do guarda-sol correta e conforme os fins previstos.

Fechar:

Levar o guarda-sol primeiro da posição lateralmente inclinada até à posição horizontal.

Enquanto fecha o guarda-sol rodando a manivela, destrave a alavanca na pega e puxe-a ao longo do mastro devagar para baixo.

Prender o guarda-sol com o cinto.

Durante períodos de tempo mais longos sem utilizar o guarda-sol ou quando chove aconselhamos usar a capa de proteção.

Limpeza:

Remover sujidade solta ou poeira com uma escova macia.

A lavagem regular com água limpa ajuda a prevenir maior sujidade.

Em caso de maior sujidade, o guarda-sol pode ser lavado com água morna e sabão suave, utilizando uma esponja ou uma escova macia.

Atenção: Os seguintes métodos de limpeza não são indicados:

• Utilização de jatos de alta pressão (remove a impregnação protetora)
• Lavar o tecido na máquina de lavar (remove a impregnação protetora e ataca as costuras)
  ■ Detergentes agressivos ou abrasivos
• Lavar com água quente (pode provocar o encolher do tecido)

Conservação:

Guarde o guarda-sol sempre num local seco.

Especialmente quando o guarda-sol não for utilizado durante um período de tempo mais longo deve cuidar de manter o tecido seco. Caso contrário podem aparecer manchas e formar-se bolor.

Avisos de segurança:

Este guarda-sol protege da exposição direta a raios UV. Para uma proteção completa, também da radiação UV indireta, deve usar adicionalmente um produto de proteção cosmético.

Durante chuva ou queda de neve o guarda-sol deve ser fechado: Risco de ruptura.

Quando levanta vento, o guarda-sol deve ser imediatamente fechado e segurado (cinto, capa de proteção).

Nunca perca o guarda-sol aberto da vista.

Não deixar as crianças sozinhas e sem supervisão juntas do guarda-sol.

Não indicado para a utilização em terraços de cobertura ou em locais igualmente expostos ao vento!

Somente para uma utilização no exterior e no domínio privado!

Utilize sem falta 4 blocos de pedra de tamanho 50x50x5 cm e um peso mínimo de 25 kg por placa. Um peso total mínimo de 100 kg é obrigatório.

Blocos de pedra mais pequenos são demasiado leves e reduzem a estabilidade do guarda-sol consideravelmente. Perigo de aleijamento!

Nunca usar grelhadores (gás, carvão, elétrico) ou chama aberta debaixo ou ao lado do guarda-sol: Perigo de incêndio. O guarda-sol ainda pode ser danificado pelas faíscas.

Nunca usar aparelhos de aquecimento (gás, infravermelhos) debaixo do guarda-sol: Perigo de incêndio.

Desejamos-lhe muito prazer com o seu novo guarda-sol da nossa marca.
