Produkttyp	Seitenmarkise
Marke	Schneider
Modell	Rhodos Twist
Artikelnummer	730-00
Verwendung	Privater Außenbereich
Stoffmaterial	UV-behandelter Stoff
Mast	Aluminium oder Stahl (vertikales Rohr)
Basis	Kreuzfuß (zweiteilig) plus Drehplatte
Stabilisierung	4 Platten 50x50x5 cm, Gesamtgewicht mind. 100 kg
Hauptfunktionen	Kurbelöffnung, manuelle Neigung, Drehung per Pedal, Kippen per Hebel
Öffnungsmechanismus	Kurbel (im Uhrzeigersinn), manuelle Hebelentriegelung
Neigung	Einstellbar per Handhebel am Griff
Drehung	360° per Pedal zum Entriegeln der Drehplatte
Kippen	Handhebel über dem Griff für zusätzliche Neigung
Pflege und Reinigung	Weiche Bürste, lauwarmes Wasser und mildes Waschmittel; Hochdruckreiniger, Waschmaschine, heißes Wasser vermeiden
Lagerung	Trockener Ort, trockener Stoff; Schutzhülle verwenden (im Lieferumfang)
Windvorsichtsmaßnahmen	Bei Wind schließen und mit Gurt sichern; nicht unbeaufsichtigt offen lassen
Sicherheit	Nicht unter Grill/Feuerstelle/Heizgerät verwenden; Kinder fernhalten
Ersatzteile	Erhältlich über den Händler (Artikelnummern aufgeführt)
Enthaltenes Zubehör	Kurbel, Schrauben, Inbusschlüssel, Schutzabdeckung, Schutzhülle

Häufig gestellte Fragen - Rhodos Twist SCHNEIDER

Wie montiere ich den Kreuzfuß?

Setzen Sie die beiden Fußteile (A+B) aufeinander, schrauben Sie sie mit 4 Schrauben M8x20 und Unterlegscheiben fest auf die Drehplatte (D). Schrauben Sie dann das vertikale Rohr (C) mit 4 Schrauben M8x14 und Unterlegscheiben an die Drehplatte.

Wie öffne ich die Markise?

Stecken Sie die Kurbel in die vorgesehene Öffnung und drücken Sie bis zum Anschlag. Drehen Sie die Kurbel im Uhrzeigersinn, während Sie den Handhebel am Griff entriegeln und nach oben drücken. Öffnen Sie vollständig, bis der Stoff gespannt ist.

Wie neige ich die Markise?

Drücken Sie den Handhebel am Griff fest und schieben Sie ihn, um die Neigung einzustellen. Lassen Sie den Hebel los, um in der nächstgelegenen Position zu arretieren.

Wie drehe ich die Markise?

Betätigen Sie das Pedal, um die Drehplatte zu entriegeln, drehen Sie die Markise in die gewünschte Position und lassen Sie das Pedal los, um zu arretieren. Achten Sie darauf, Hindernisse während der Drehung zu vermeiden.

Wie reinige ich die Markise?

Verwenden Sie eine weiche Bürste zum Entfernen von Schmutz. Bei Flecken verwenden Sie lauwarmes Wasser und mildes Waschmittel mit einem Schwamm oder einer weichen Bürste. Vermeiden Sie Hochdruckreiniger, Maschinenwäsche und heißes Wasser.

Welche Art von Platten sollte ich für die Stabilität verwenden?

Verwenden Sie unbedingt 4 Platten von 50x50x5 cm, jede mindestens 25 kg (Gesamtgewicht mindestens 100 kg). Niemals ohne Platten verwenden.

Kann ich eine Heizung unter der Markise verwenden?

Nein, verwenden Sie niemals Heizgeräte (Gas, Infrarot, Grills) unter oder in der Nähe der Markise. Brand- und Beschädigungsgefahr.

Wie lagere ich die Markise im Winter?

Schließen Sie die Markise, sichern Sie sie mit dem Gurt und verwenden Sie die mitgelieferte Schutzhülle. Lagern Sie sie an einem trockenen Ort. Stellen Sie sicher, dass der Stoff gut trocken ist, um Schimmel zu vermeiden.

Was tun, wenn Wind aufkommt?

Schließen Sie die Markise sofort und verhindern Sie ein erneutes Öffnen mit dem Gurt. Lassen Sie sie niemals unbeaufsichtigt offen. Windschäden sind nicht von der Garantie abgedeckt.

Wo kann ich Ersatzteile bestellen?

Wenden Sie sich an den Händler, bei dem Sie die Markise gekauft haben. Verwenden Sie die in der Anleitung angegebenen Artikelnummern, um Verwechslungen zu vermeiden.

BEDIENUNGSANLEITUNG Rhodos Twist SCHNEIDER

D Montage- und Bedienungsanleitungen 2 - 13

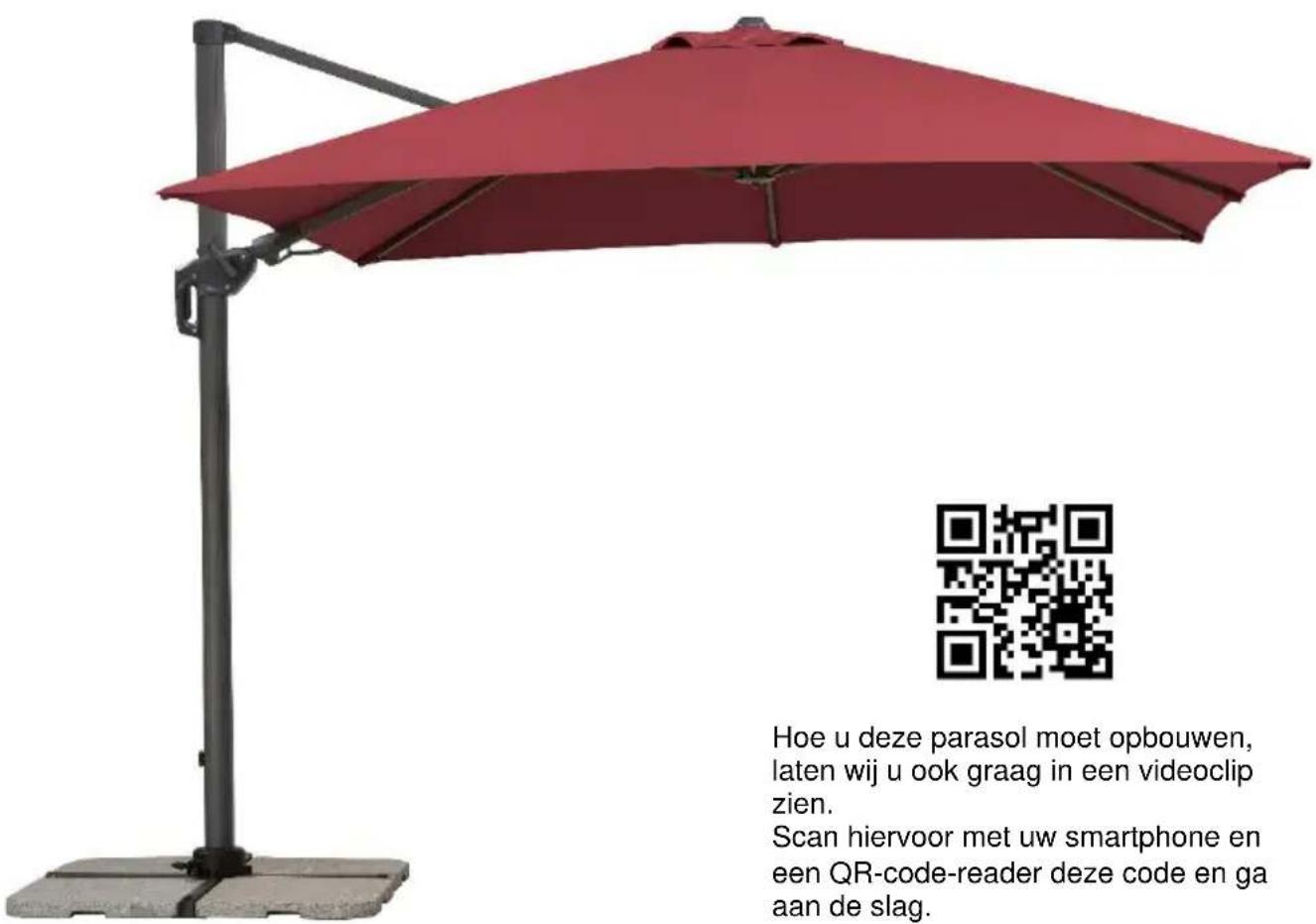

Den Aufbau dieser Schirme zeigen wir Ihnen auch gerne per Videoclip.

Hierzu mit Ihrem Smartphone und einem QR-Code-Reader diesen Code scannen und loslegen.

Montage- und Bedienungsanleitung

Ampelschirm Rhodos Twist (Art.-№ 730-00)

Sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf Ihres neuen Sonnenschirms. Sie haben ein qualitativ wie auch technisch hochwertiges Produkt erworben.

Damit Sie lange Freude an diesem Sonnenschirm haben, bitten wir Sie, sich einige Minuten Zeit zu nehmen und diese Montage- und Bedienungsanleitung aufmerksam zu lesen.

Bitte folgen Sie den Angaben genau und bewahren Sie diese Anleitung auf.

Grundsätzliche Hinweise

Während der Montage Kinder bitte fernhalten.

Den Sonnenschirm niemals auf weichem, sandigem oder feuchtem Untergrund aufstellen.

Bei aufkommendem Wind den Sonnenschirm schließen und mit dem Gurt sichern.

Lassen Sie den Sonnenschirm niemals unbeaufsichtigt in geöffneter Position.

Keine Haftung für Beschädigungen die durch unsachgemäßen Gebrauch verursacht wurden.

Bitte überprüfen sie die Teile auf Vollständigkeit. Sollte trotz umfangreicher Qualitätssicherung ein Teil defekt sein oder fehlen, kontaktieren Sie bitte den Händler bei dem Sie diesen Schirm gekauft haben. Bitte bewahren Sie den Karton für eine eventuelle Rücksendung zu Garantiezwecken auf.

Teileliste

Teile No:	Artikel No:	Abbildung / Beschreibung:	Anzahl:
A	9111-730-00	Plattenständer, Unterteil	1
B	9112-730-00	Plattenständer, Oberteil	1
C	9113-730-00	Standrohr	1
D	9122-730 00	Drehplatte	1
E	9114-730-00	Schraube M8x14	4
F	9114-730-00	Schraube M8x20	4
G	9114-730-00	Unterlegscheibe	8
H	---	Schirm	1
I	9108-730-00	Kurbel	1
J	---	Schraube mit Knauf	1
K	9114-730-00	Inbus-Schlüssel	1
L	9153-730-00	Abdeckkappe am Standrohr, zweiteilig	1
M	9119-730-00	Schutzhülle	1

Für Ersatzteilbestellungen wenden Sie sich bitte an den Händler, bei dem Sie auch diesen Schirm gekauft haben.

Um Verwechslungen zu vermeiden, verwenden Sie bitte oben angegebene Artikel Nummern.

Montage

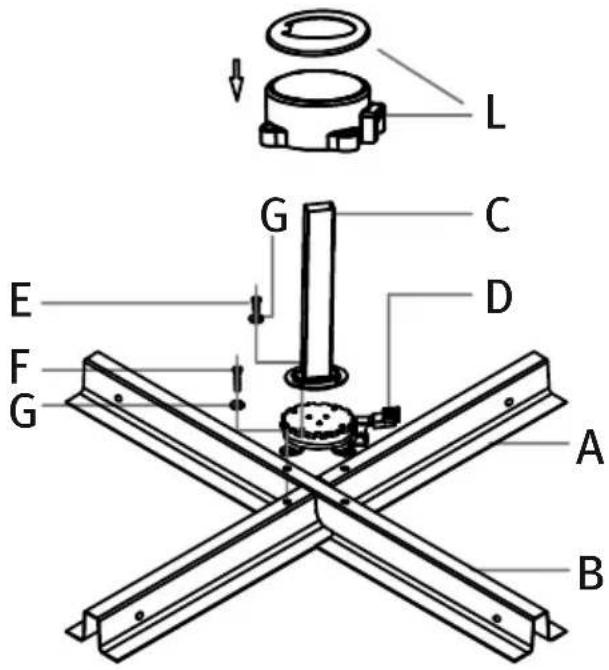

Beide Teile des Plattenständers (A + B) wie dargestellt aufeinanderlegen und mit der Drehplatte (D) fest verschrauben.

Hierzu verwenden Sie die Schrauben M8x20 (F) sowie jeweils eine Unterlegscheibe (G).

Anschließend das Standrohr (C) mit der Drehplatte (D) verschrauben. Hierzu verwenden Sie die Schrauben M8x14 (E) sowie jeweils eine Unterlegscheibe (G).

HINWEIS:

Das Standrohr ist um ca. 3° rückwärts geneigt.

Das ist korrekt, und stellt keinen Reklamationsgrund dar.

Hiermit wird verhindert, dass bei geöffnetem Schirm der Mast nach vorne hängt, und verleiht dem Schirm eine harmonische Erscheinung.

Stellen Sie nun den montierten Plattenständer auf die vorgesehene Position. Achten Sie dabei auf einen festen und waagerechten Untergrund. Legen Sie nun 4 Wegeplatten in den Plattenständer ein.

ACHTUNG:

alle vier Wegeplatten mit 50 x 50 x 5 cm

einlegen! Verwenden Sie ausschließlich Wegeplatten mit

einem Gesamtgewicht von mindestens 100 kg.

Den Schirmständer niemals ohne Wegeplatten benutzen.

Den nächsten Montageschritt sollten Sie Aufgrund des hohen Gewichtes des Schirmes mit einem Helfer durchführen.

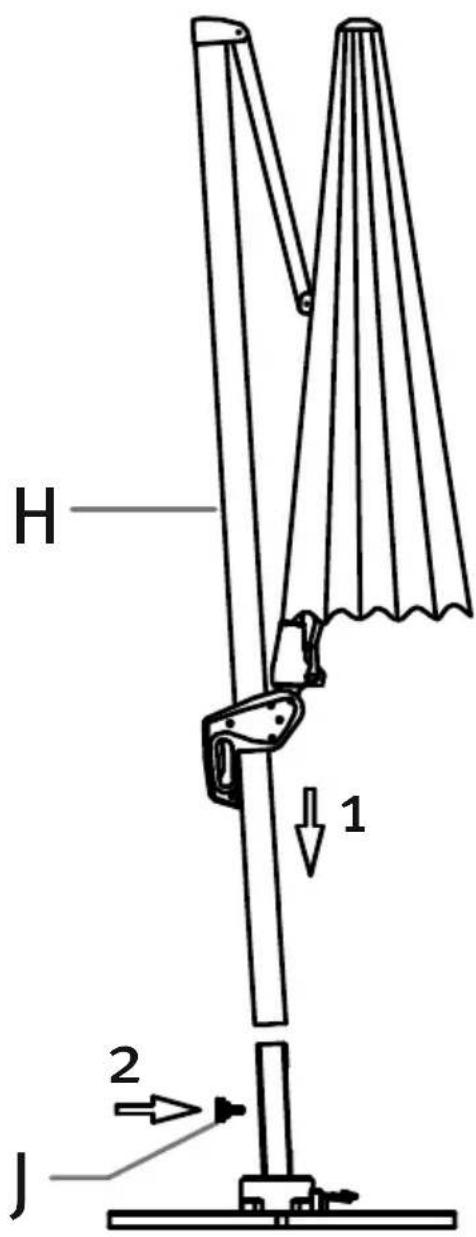

Setzen Sie den Schirm (H) wie dargestellt auf das Standrohr. Achten Sie dabei darauf, dass sich der Schirm nicht verkantet. Vermeiden Sie es den Schirm fallen zu lassen, da dieser dadurch beschädigt werden könnte.

Nun den Schirm mit der Schraube (J) sichern.

Bedienung

Öffnen:

Die Kurbel (I) in die Öffnung für die Funktion „AUF – ZU“ am Kurbelgehäuse einsetzen und bis zur Arretierung fest eindrücken.

Durch Drehen der Kurbel im Uhrzeigersinn öffnet sich der Schirm.

Während Sie den Schirm durch Drehen der Kurbel (I) öffnen, entriegeln Sie den Handhebel am Griff und schieben ihn langsam am Stock nach oben.

Den Schirm immer vollständig öffnen.

Der Schirm ist vollständig geöffnet, wenn der Bezug gespannt ist.

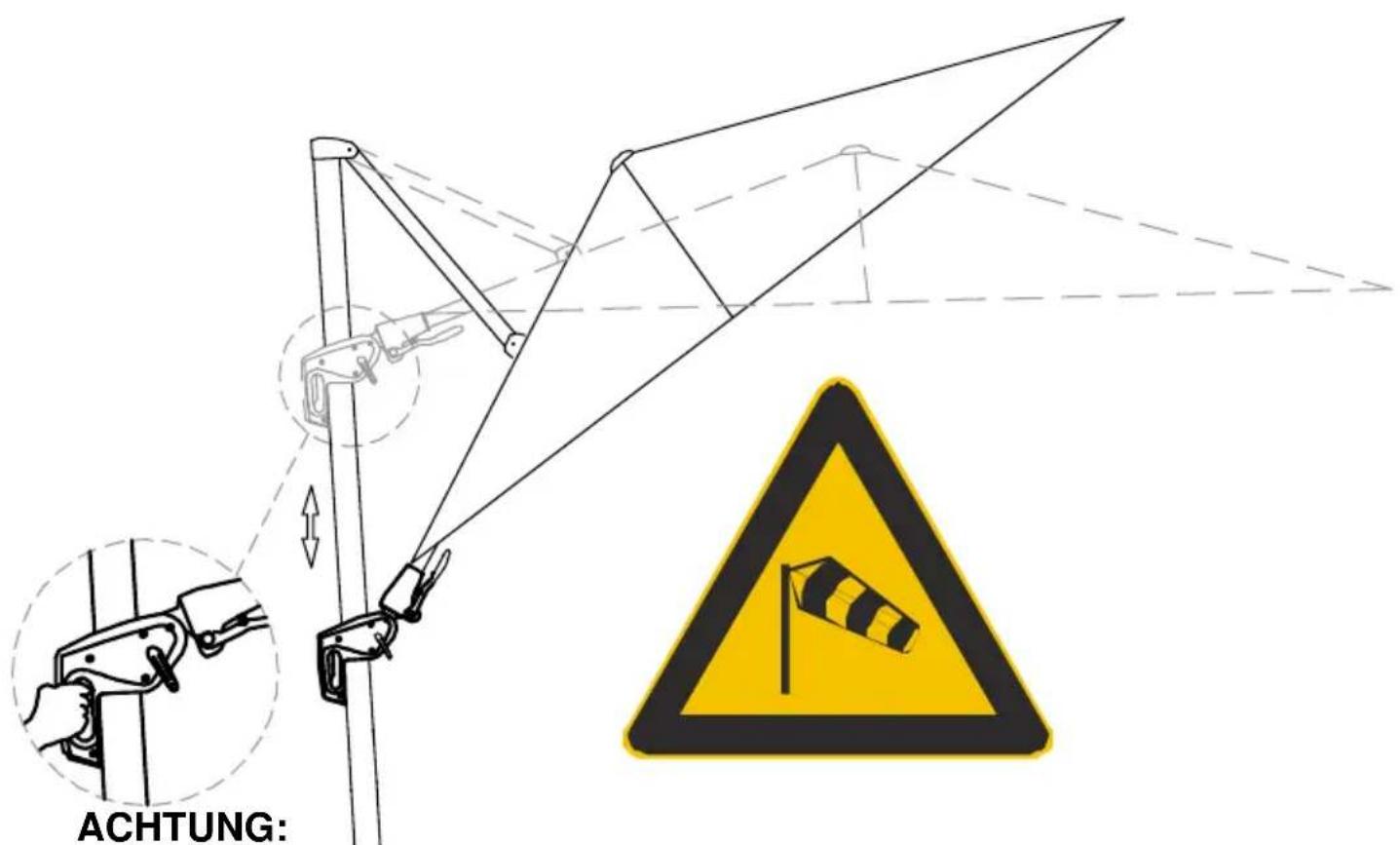

Neigen:

Den Handhebel am Griff fest eindrücken und durch verschieben die gewünschte Dachneigung einstellen.

Beim Loslassen des Handhebels arretiert der Schirm in der nächstgelegenen Position der Dachneigung.

ACHTUNG:

Bei geneigtem Schirm erhöht sich die

Windangriffsfläche erheblich.

Bei aufkommendem Wind den Schirm unbedingt schließen und mit dem

Gurtband sichern.

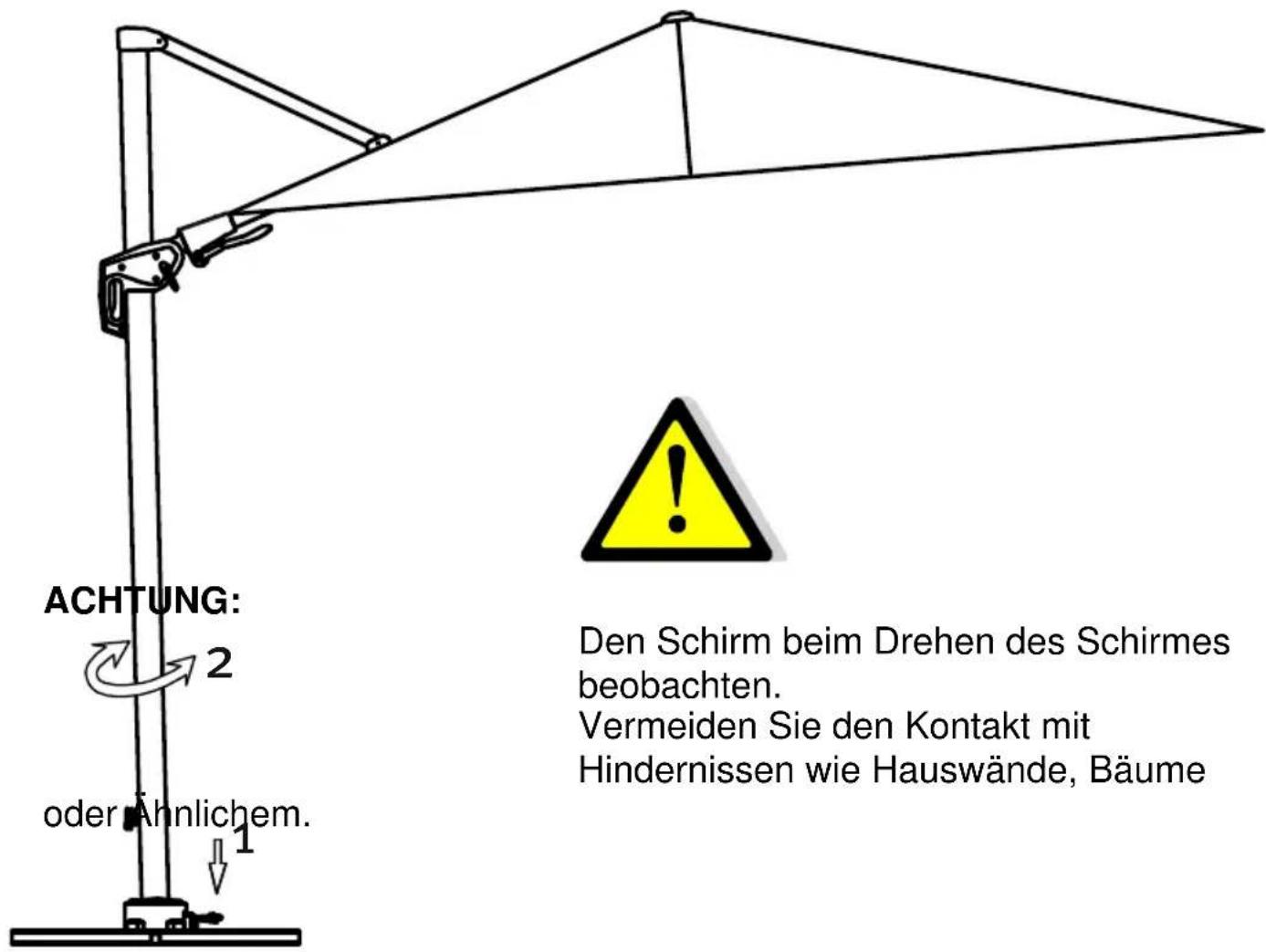

Drehen:

Durch Betätigen des Fußpedals wird die Drehplatte (D) entriegelt. Nun können sie den Schirm in die gewünschte Position drehen. Beim Entlasten des Fußpedals wird die Drehplatte wieder arretiert. Den Schirm in der nächstgelegenen Position einrasten lassen.

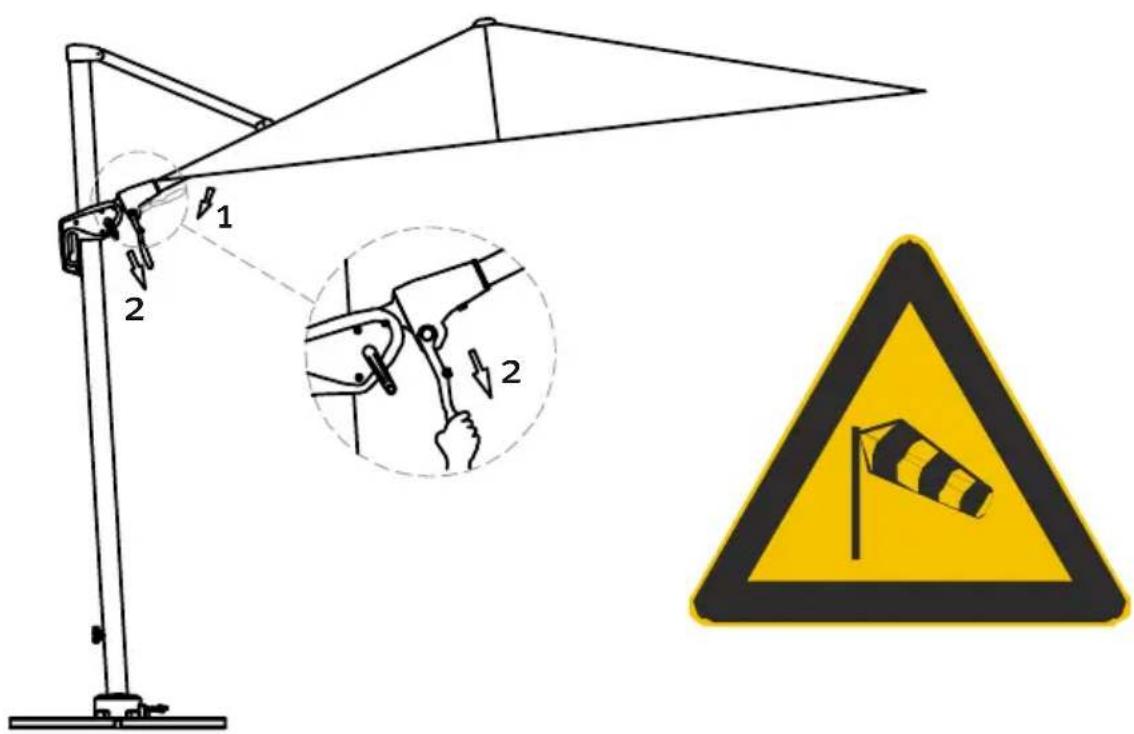

Kippen:

Den Handhebel oberhalb des Griffteils nach unten ziehen und in dieser Position halten – die Arretierung ist nun gelöst. Den Handhebel in die gewünschte Richtung bewegen. Um den Kraftaufwand zu reduzieren ist es hilfreich diese Bewegung durch Ziehen an einer der Streben zu unterstützen. Ist die gewünschte Neigung erreicht, den Handhebel wieder in die Ausgangsposition bringen, wordurch das Schirmdach wieder arretiert ist.

Diese innovative Funktion ermöglicht eine gute Beschattung über den gesamten Tagesverlauf, ohne den Standort des Schirmes zu verändern.

Durch einen zu großen Anstellwinkel erhöht sich die Windangriffsfläche erheblich, und der Schirm kann durch Windböen Schaden nehmen, bzw. umkippen.

Daraus resultierende Schäden liegen außerhalb unserer Gewährleistung. Achten Sie als Benutzer auf die bestimmungsgemäße Verwendung des Sonnenschirms.

Schließen:

Den Schirm zunächst aus der gekippten Position in waagerechte Position bringen.

Während Sie den Schirm durch Drehen der Kurbel schließen, entriegeln Sie den Handhebel am Griff und schieben ihn langsam am Stock nach unten.

Den geschlossenen Schirm mit dem Gurtband sichern.

Wir empfehlen bei längerem Nichtbenutzen oder bei Regen die mitgelieferte Schutzhülle zu verwenden.

Reinigung:

Losen Schmutz oder Staub mit einer weichen Bürste entfernen.

Durch regelmäßiges Abspülen mit klarem Wasser beugen Sie größeren Verschmutzungen vor.

Bei größeren Verschmutzungen kann der Schirm mit lauwarmem Wasser und milder Seifenlauge gereinigt werden. Verwenden Sie hierzu einen Schwamm oder eine weiche Bürste.

Achtung, folgende Reinigungsarten sind nicht geeignet:

• Verwendung von Hochdruckreinigern (entfernt die Schutzimprägnierung)
• Bezug mit der Waschmaschine waschen (entfernt die Schutz-imprägnierung und greift die Nähte an)
  ■ Scheuernde oder scharfe Reinigungsmittel
  ■ Reinigen mit heißem Wasser (kann zum Einlaufen des Stoffes führen)

Aufbewahrung:

Bewahren Sie den Schirm stets an einem trockenen Ort auf.

Besonders wenn der Schirm über einen längeren Zeitraum nicht benutzt wird, sollten Sie darauf achten, dass die Bespannung trocken ist. Andernfalls kann es zu Stockflecken und Schimmelbildung kommen.

Sicherheitshinweise:

Dieser Sonnenschirm schützt Sie vor direkter UV-Strahlung. Für einen umfassenden Schutz, auch vor indirekter UV-Strahlung, verwenden Sie bitte zusätzlich ein geeignetes kosmetisches Sonnenschutzmittel.

Bei Regen oder Schneefall muss der Schirm geschlossen werden – Bruchgefahr.

Bei aufkommendem Wind den Schirm umgehend schließen und ausreichend sichern (Band, Schutzhülle).

Lassen Sie den geöffneten Schirm niemals unbeaufsichtigt.

Kinder nicht unbeaufsichtigt mit dem Schirm alleine lassen.

Zur Verwendung auf Dachterrassen oder an ähnlich windexponierten Standorten nicht geeignet!

Nur für den privaten Gebrauch im Außenbereich!

Verwenden Sie unbedingt 4 Wegeplatten mit einer Größe von 50x50x5 cm und einem Mindestgewicht von 25 kg pro Platte. Ein Mindestgewicht von insgesamt 100 kg ist zwingend erforderlich. Kleinere Wegeplatten sind zu leicht und reduzieren die Standsicherheit des Schirmes erheblich – Verletzungsgefahr. Niemals Grillgeräte (Gas, Kohle, elektrisch) oder offenes Feuer unter oder neben dem Schirm entfachen – Brandgefahr. Der Schirm kann durch Funkenflug beschädigt werden.

Unter dem Schirm niemals Heizgeräte (Gas, Infrarot) verwenden – Brandgefahr.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Sonnenschirm aus unserem Haus.
