Тип изделия	Зонт эксцентричный
Бренд	Schneider
Модель	Rhodos Twist
Артикул	730-00
Назначение	Для частного использования на улице
Материал тента	Ткань с анти-УФ обработкой
Мачта	Алюминий или сталь (вертикальная труба)
Основание	Крестовина (две части) и поворотная платформа
Стабилизация	4 плиты 50x50x5 см, общий вес мин. 100 кг
Основные функции	Открывание рукояткой, ручной наклон, поворот педалью, наклон рычагом
Механизм открывания	Рукоятка (по часовой стрелке), разблокировка ручным рычагом
Наклон	Регулируется ручным рычагом на ручке
Поворот	360° педалью, разблокирующей поворотную платформу
Опрокидывание	Ручной рычаг над ручкой для дополнительного наклона
Уход и очистка	Мягкая щетка, теплая вода и мягкое моющее средство; избегайте мойки высокого давления, стиральной машины, горячей воды
Хранение	Сухое место, сухой тент; используйте защитный чехол (входит в комплект)
Меры предосторожности при ветре	Закрывать и фиксировать ремнем при ветре; не оставлять открытым без присмотра
Безопасность	Не использовать под грилем/камином/нагревательным прибором; держите детей на расстоянии
Запасные части	Доступны через продавца (указаны артикулы)
Включенные аксессуары	Рукоятка, винты, шестигранный ключ, защитная крышка, защитный чехол

Часто задаваемые вопросы - Rhodos Twist SCHNEIDER

Как собрать крестовину?

Расположите две части основания (A+B) друг на друга, плотно привинтите их к поворотной платформе (D) с помощью 4 винтов M8x20 и шайб. Затем привинтите вертикальную трубу (C) к поворотной платформе с помощью 4 винтов M8x14 и шайб.

Как открыть зонт?

Вставьте рукоятку в предназначенное отверстие и толкайте до упора. Поворачивайте рукоятку по часовой стрелке, одновременно разблокируя ручной рычаг на ручке и толкая вверх. Откройте полностью, пока ткань не натянется.

Как наклонить зонт?

Сильно нажмите на ручной рычаг на ручке и перемещайте для регулировки наклона. Отпустите рычаг для фиксации в ближайшем положении.

Как повернуть зонт?

Нажмите на педаль, чтобы разблокировать поворотную платформу, поверните зонт в нужное положение, затем отпустите педаль для блокировки. Следите, чтобы не было препятствий во время поворота.

Как чистить зонт?

Используйте мягкую щетку для удаления грязи. Для пятен используйте теплую воду и мягкое моющее средство с губкой или мягкой щеткой. Избегайте мойки высокого давления, стиральной машины и горячей воды.

Какие плиты использовать для устойчивости?

Обязательно используйте 4 плиты размером 50x50x5 см, каждая весом не менее 25 кг (общий вес не менее 100 кг). Никогда не используйте без плит.

Можно ли использовать обогреватель под зонтом?

Нет, никогда не используйте нагревательные приборы (газовые, инфракрасные, грили) под или рядом с зонтом. Риск пожара и повреждений.

Как хранить зонт зимой?

Закройте зонт, зафиксируйте ремнем и используйте прилагаемый защитный чехол. Храните в сухом месте. Убедитесь, что ткань полностью сухая, чтобы избежать плесени.

Что делать, если поднимается ветер?

Немедленно закройте зонт и предотвратите повторное открытие с помощью ремня. Никогда не оставляйте его открытым без присмотра. Ущерб от ветра не покрывается гарантией.

Где заказать запасные части?

Обратитесь к продавцу, у которого вы приобрели зонт. Используйте артикулы, указанные в инструкции, чтобы избежать путаницы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Rhodos Twist SCHNEIDER

BG Инструкция за монтаж и експлоатация 14 - 25

RU Инструкция по монтажу и эксплуатации 158 - 169

Инструкция за монтаж и експлоатация

Конструкция и монтаж

Инструкция по монтажу и эксплуатации

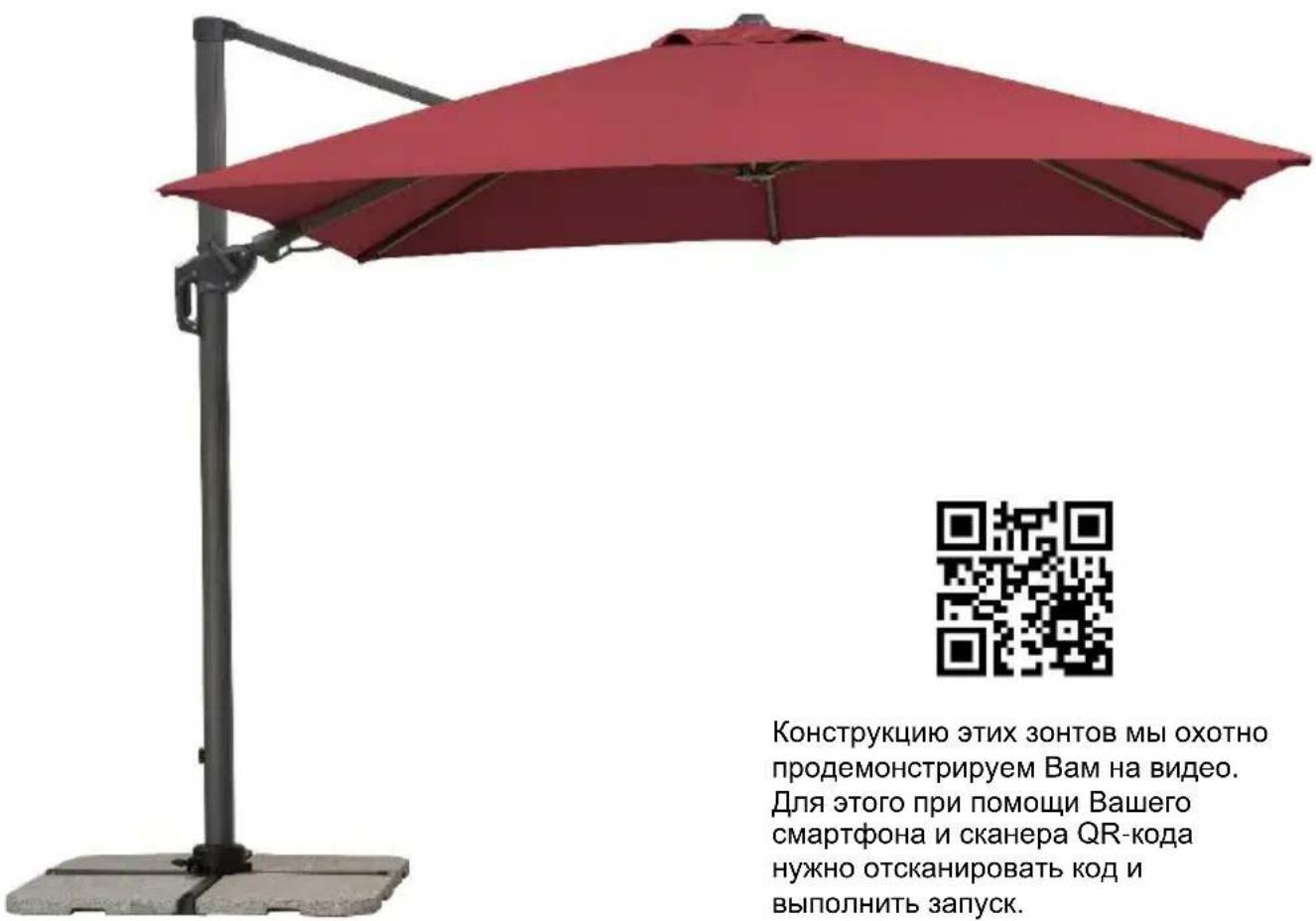

Подвесной зонт от солнца Rhodos Twist (арт. № 730-00)

Уважаемый покупатель,

поздравляем Вас с покупкой нашего нового зонта от солнца.

Вы приобрели качественный и технически высококлассный продукт.

Чтобы Вы могли как можно дольше пользоваться Вашим зонтом от солнца, просим Вас уделить несколько минут и внимательно ознакомиться с этой инструкцией по монтажу и эксплуатации.

Точно следуйте указаниям и сохраните инструкцию для дальнейшего применения.

Общие указания

Не допускать детей к месту монтажа.

Не ставить зонт от солнца на мягком, песчаном или влажном грунте.

При возникновении ветра закрыть зонт и зафиксировать его ремнем.

Не оставлять без присмотра зонт в открытом положении.

При возникновении ущерба вследствие ненадлежащего применения зонта, изготовитель не несет ответственности.

Строение и монтаж

Проверьте наличие всех деталей в комплекте. Если, несмотря на тщательный контроль качества, обнаружена дефектная деталь, либо какие-то детали отсутствуют, обратитесь к продавцу, у которого Вы приобрели этот зонт. Сохраните упаковочную коробку на случай возможного возврата товара при гарантийном обслуживании.

Список деталей

ДетальNo:	АртикулNo:	Рисунок / описание:	Количество:
A	9111-730-00	Опорная стойка для плит, нижняя часть	1
B	9112-730-00	Опорная стойка для плит, верхняя часть	1
C	9113-730-00	[ХКАW]Трубчатая стойка	1
D	9122–730 00	Поворотная плита	1
E	9114-730-00	[2СТЗ]Винт M8x14	4
F	9114-730-00	[ХНГЗ]Винт M8x20	4
G	9114-730-00	Подкладная шайба	8
H	---	Зонт	1
I	9108-730-00	Рукоятка	1
J	---	Винт с набалдашником	1
K	9114-730-00	Торцевой ключ	1
L	9153-730-00	Крышка для трубчатой стойки,двухкомпонентная	1
M	9119-730-00	Защитный чехол	1

Для заказа запчастей обращайтесь к продавцу, у которого Вы приобрели этот зонт.

Во избежание путаницы, указывайте приведенные выше номера артикула.

Монтаж

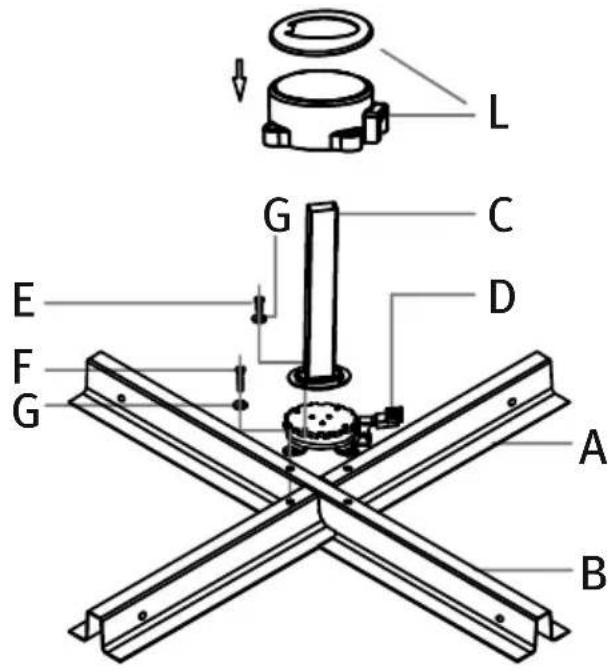

Обе детали опорной стойки для плит (A + B) сложить, как показано на рисунке и плотно прикрутить к поворотной плите (D).

Воспользоваться винтами M8x20 (F), а также подкладными шайбами (G).

Затем прикрутить трубчатую стойку (C) к поворотной плите (D). Воспользоваться винтами M8x14 (E) а также подкладными шайбами (G).

УКАЗАНИЕ:

Трубчатая стойка отклонена назад примерно на 3°.

Это нормально и не является причиной для рекламации.

Эта особенность позволяет мачте свисать вперед, когда зонт открыт, к тому же, это придает конструкции гармоничность.

Теперь установите смонтированную опорную стойку для плит в предусмотренное место. Проследите, чтобы грунт был прочным и горизонтальным.

Вложите в опорную стойку 4 плиты.

Обязательно вложить все четыре плиты размером 50 x 50 x 5 см! Используйте исключительно плиты общей массой минимум 100 кг.

Не пользоваться стойкой зонта без плит.

По причине большого веса зонта, следующую монтажную операцию необходимо выполнять вместе с помощником.

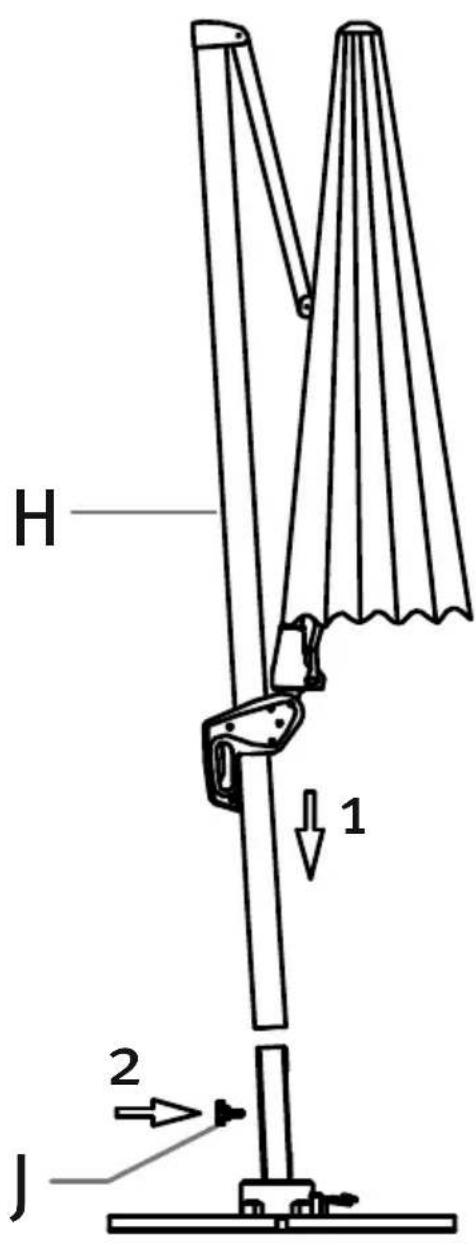

Наденьте зонт (Н) на трубчатую стойку как показано на рисунке.

Следите, чтобы зонт не перекосился.

Не позволяйте зонту упасть, иначе он может повредиться.

Теперь закрепите зонт винтом (J).

Эксплуатация

Открытие:

Поменстите рукоятку (I) в отверстие для функции "ОТКР – ЗАКР" на корпусе рукоятки и вжать до фиксации.

При вращении рукоятки по часовой стрелке зонт открывается.

Проследите, чтобы распорки на зонте не перекосились. При необходимости, можно слегка потянуть концы распорок наружу.

Убедитесь, что зонт можно открыть беспрепятственно (стена, стол, дерево, ...)

При открытии зонта путем вращения рукоятки (I), разблокировать рычаг на ручке и медленно переместить его вверх на штоке.

Зонт следует всегда открывать полностью.

Зонт полностью открыт, если обтяжка натянута.

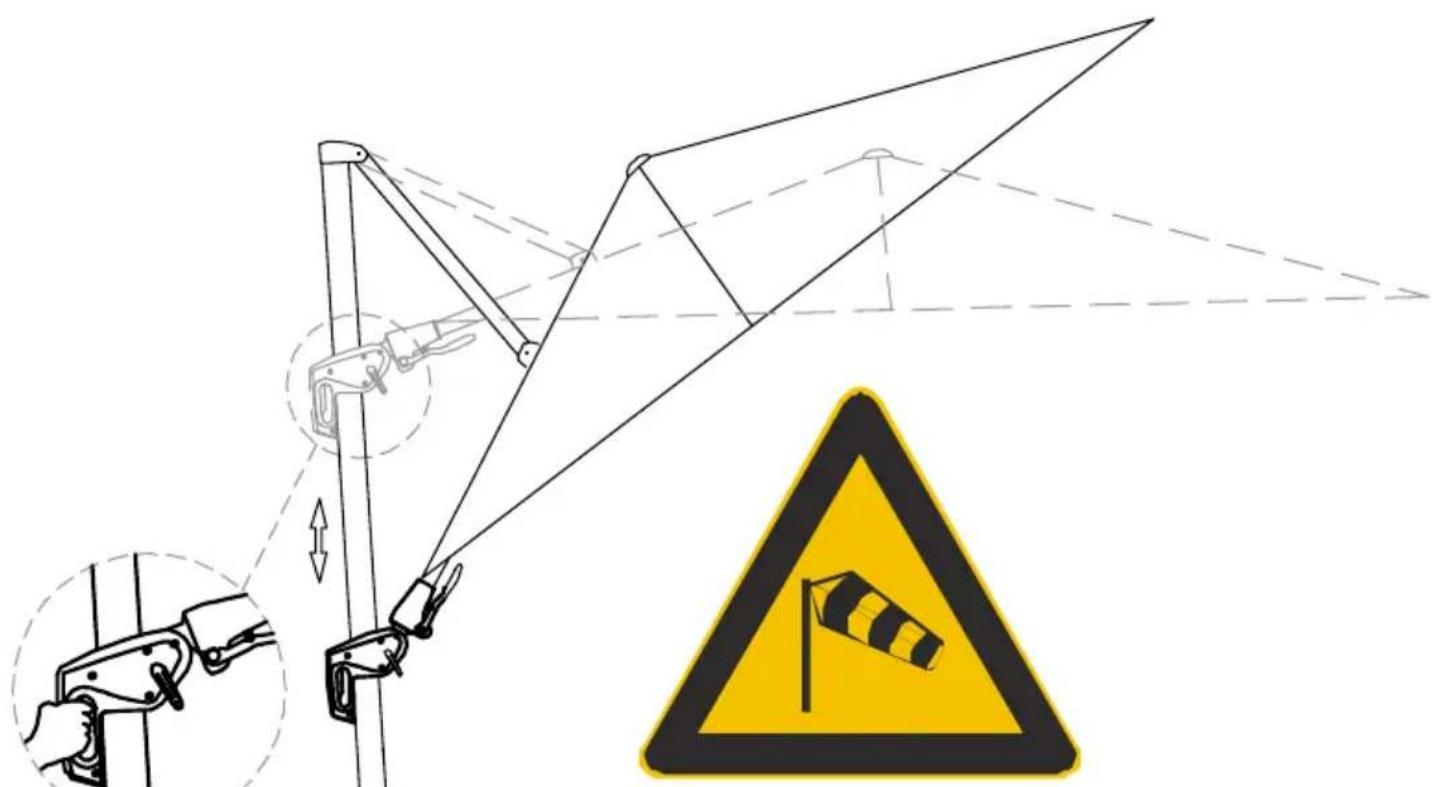

Наклон:

С усилием вжать рычаг на ручке и путем перемещения установить нужный наклон купола.

При освобождении рычага зонт фиксируется в следующем положении наклона купола.

При наклоне зонта значительно увеличивается площадь ветровой нагрузки.

При возникновении ветра обязательно закрыть зонт и зафиксировать его ремнем.

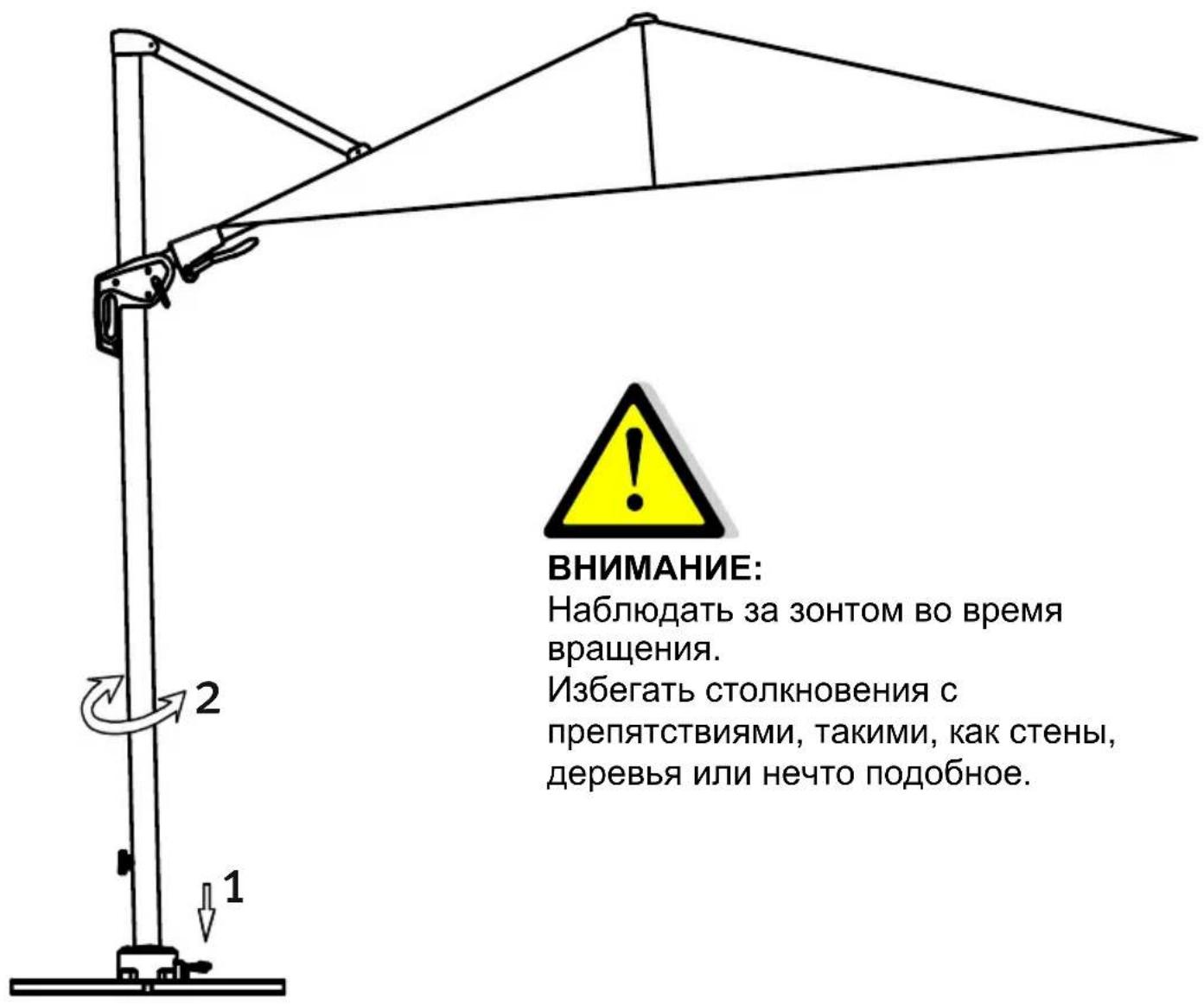

Вращение:

При нажатии на ножную педаль происходит деблокирование поворотной плиты (D).

Теперь зонт можно повернуть в нужное положение.

Если ножную педаль отпустить, поворотная плита снова блокируется.

Зафиксировать зонт в следующем положении.

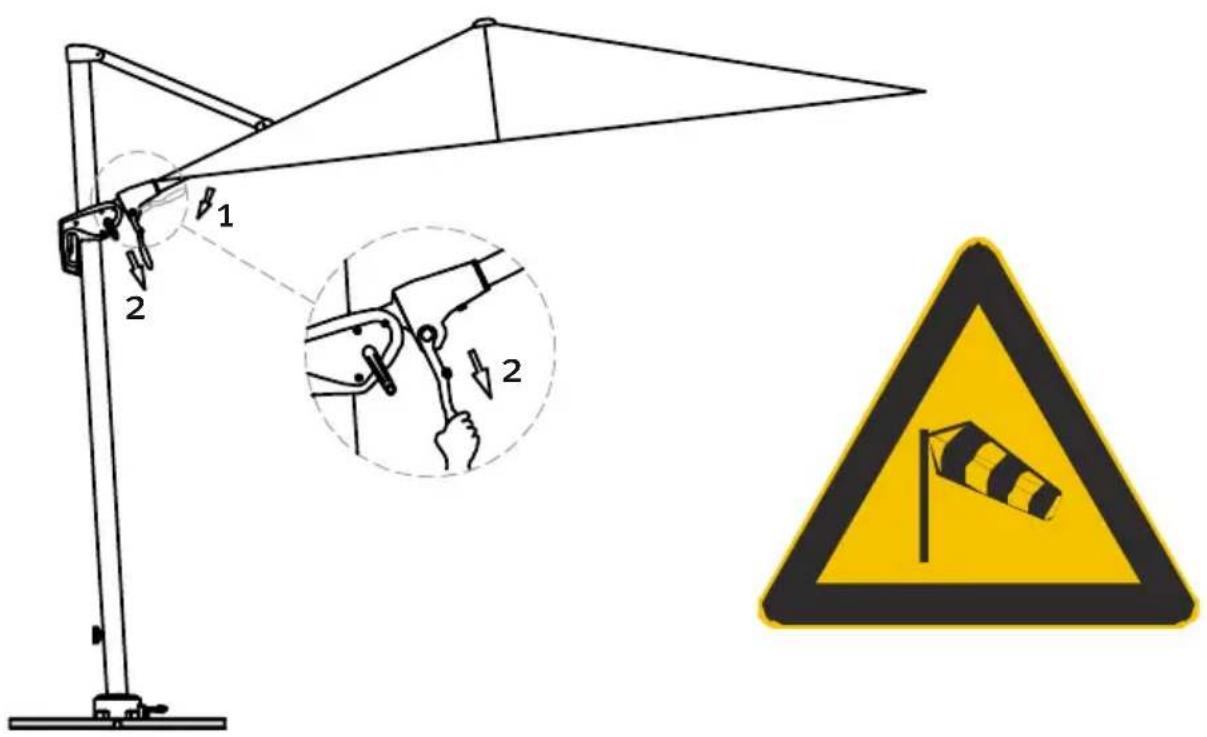

Откидывание:

Потянуть книзу рычаг над рукояткой и удерживать в таком положении – блокировка ослабнет.

Переместить рычаг в нужном направлении. Чтобы снизить приложение усилия, можно облегчить это движение, потянув за одну из распорок.

Если желаемый угол наклона достигнут, снова привести рычаг в исходное положение, при этом купол зонта снова зафиксируется.

Эта новая функция позволяет добиваться наиболее комфортного затенения в течение всего дня, без смены места установки зонта.

При слишком большом угле наклона значительно увеличивается площадь ветровой нагрузки, поэтому зонт может повредиться при порывах ветрах или опрокинуться.

Возникшие при этом повреждения не покрываются гарантией.

Соблюдайте предписания по применению зонта от солнца согласно назначению.

Закрытие:

Сначала привести зонт из откинутого положения в горизонтальное. При закрытии зонта путем вращения рукоятки, разблокировать рычаг на ручке и медленно переместить его вниз на штоке.

Закрытый зонт зафиксировать ремнем.

Рекомендуется надевать защитный чехол, если зонт долгое время не используется, а также во время дождя.

Чистка:

Грязь или пыль удалять мягкой щеткой.

Путем регулярного ополаскивания в чистой воде предотвращается возникновение сильных загрязнений.

При наличии стойких загрязнений можно промыть зонт в теплой воде с мягким моющим средством. Воспользоваться губкой или мягкой щеткой.

Внимание, следующие методы чистки не пригодны:

• Применение устройств мойки под высоким давлением (удаляют защитную пропитку)
• Стирка обтяжки в стиральной машине (удаляет защитную пропитку и разрушает швы)
• Абразивные или острые средства для чистки
• Чистка в горячей воде (может привести к усадке ткани)

Хранение:

Всегда храните зонт в сухом месте.

В частности, если зонт длительное время не используется, необходимо проверять, чтобы обтяжка оставалась сухой. Иначе могут появиться пятна от сырости, а также появиться плесень.

Правила техники безопасности:

Этот зонт от солнца защищает от прямого УФ-излучения. Для более полной защиты, также от непрямого УФ-излучения, следует дополнительно пользоваться косметическим солнцезащитным средством.

При дожде и снеге необходимо закрывать зонт, иначе он сломается. При возникновении ветра немедленно закрыть зонт и зафиксировать (ремнем, защитным чехлом).

Не оставлять зонт без присмотра в открытом положении.

Не оставлять детей одних рядом с зонтом.

Не подходит для использования на крышах-террасах или в аналогичных местах, подвергающихся воздействию ветра!

Только для личного использования на улице!

Обязательно используйте 4 плиты размером 50x50x5 см и с минимальной массой 25 кг на плиту. Настоятельно требуется наличие минимальной совокупной массы 100 кг. Плиты меньшего размера слишком легкие и существенно снижают устойчивость зонта – опасность травмы. Не ставить под зонтом или рядом с ним гриль (газовый, угольный, электрический) и не разводить открытый огонь – опасность пожара. Зонт может попадание искр может повредить зонт. Не использовать под зонтом нагревательные приборы (газовые, инфракрасные) – опасность пожара.

Желаем Вам приятного отдыха с нашим новым зонтом от солнца.
