SRI990 - Промышленный измерительный прибор SCHNEIDER - Бесплатное руководство пользователя

Тип продукта	Аналоговый позиционер для сервомотора
Бренд	Schneider
Модель	SRI990
Входной сигнал	4-20 мА
Аналоговый выход (копия положения)	4-20 мА, двухпроводная схема (опция Q)
Пневматическое питание	Подаваемый воздух 1,4–6 бар, чистый, без масла, без пыли и воды
Электропитание (индуктивные концевые выключатели)	8 В пост. тока
Рабочая зона	±45° вокруг центрального положения
Монтаж	На линейные сервомоторы (NAMUR, прямые) или поворотные
Настройки	Ноль (P3), ход (P2), усиление (P4), направление вращения (микро-переключатели 1+2)
Концевые выключатели	Двухпроводные индуктивные датчики по DIN 19234 или NAMUR; микроконтакты (опция V)
Конфигурация микро-переключателей	8 микро-переключателей: направление вращения, входной сигнал, диапазон измерения
Передатчик положения	Настройка кнопками S1/S2 для 4 мА и 20 мА
Обслуживание	Проверять чистоту подаваемого воздуха; в инструкции нет деталей, требующих регулярного обслуживания
Безопасность	Соблюдайте документы EX EVE0001, PSS EVE0105 и MI EVE0105
Связанные документы	Полное руководство по эксплуатации и технические описания доступны онлайн

Часто задаваемые вопросы - SRI990 SCHNEIDER

Какой тип входного сигнала у SRI990?

Входной сигнал — ток 4-20 мА.

Как установить SRI990 на линейный сервомотор?

Используйте монтаж NAMUR или прямой. Сцепной палец B должен находиться в прорези рычага сцепления A, а компенсационная пружина F должна касаться сцепного пальца.

Как настроить ноль и ход?

Подайте 4 мА на вход, поворачивайте потенциометр P3 (ZERO), пока сервомотор не начнет двигаться. Подайте 20 мА, поверните P2 (S) для конечного положения. Отрегулируйте усиление с помощью P4.

Как настроить направление вращения?

Установите микро-переключатели 1 и 2 в положение 'R' для вращения по часовой стрелке или 'L' для против часовой, в зависимости от необходимости.

Какое требуется пневматическое питание?

Подаваемый воздух должен быть чистым, без масла, без пыли и воды, давлением 1,4–6 бар.

Как настроить передатчик положения 4-20 мА?

Установите сервомотор в положение 0%, нажмите S1 (>2 с) для 4 мА. Установите его в положение 100%, нажмите S2 (>2 с) для 20 мА.

Какие типы концевых выключателей доступны?

Двухпроводные индуктивные датчики (модели T/U) или микроконтакты (модель V). Индуктивные датчики питаются напряжением 8 В пост. тока.

Что делать, если сервомотор колеблется?

Отрегулируйте усиление потенциометром P4 для получения стабильного позиционирования без колебаний.

Какие документы по безопасности следует изучить?

Соблюдайте рекомендации документов EX EVE0001, PSS EVE0105 и MI EVE0105.

Подходит ли SRI990 для линейных и поворотных сервомоторов?

Да, он поддерживает оба типа. Для поворотных сервомоторов убедитесь в зазоре около 1 мм между адаптером и осью передачи.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SRI990 SCHNEIDER

Краткое руководство .....(Русский)

Kratko uputstvo....(Srpski)

SRI990 Аналоговый позиционный регулятор

Данные инструкции служат руководством для быстрого запуска прибора в эксплуатацию. Более подробные сведения имеются в документах "Руководство по вводу в эксплуатацию и профилактическому обслуживанию" и "Типовой лист", которые можно найти также на нашем веб-сайте.

1. Монтаж на приводных механизмах

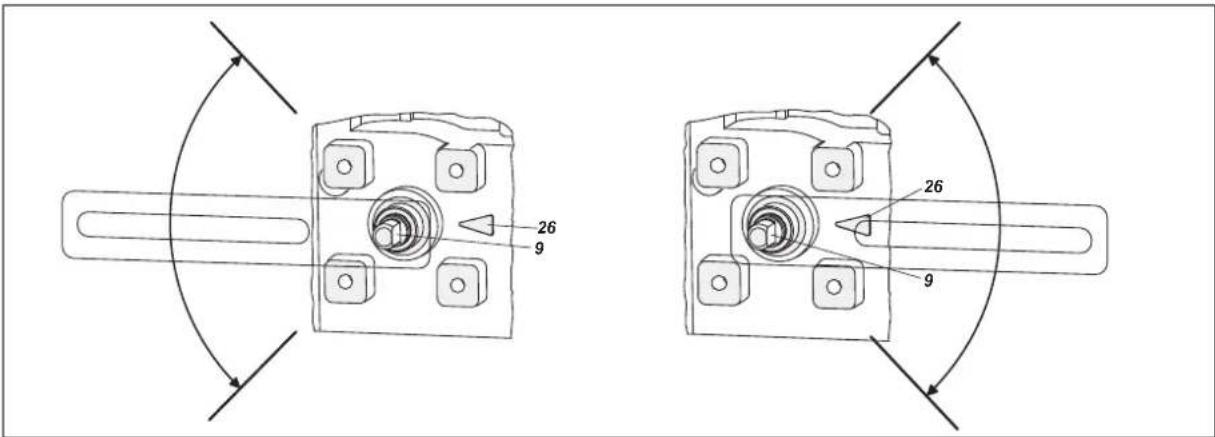

На задней стороне позиционного регулятора находится шарнирный вал 9. Вал расположен правильно, если стрелка 26 указывает на лыску вала. Рабочий диапазон составляет тогда ± 45° относительно этой позиции.

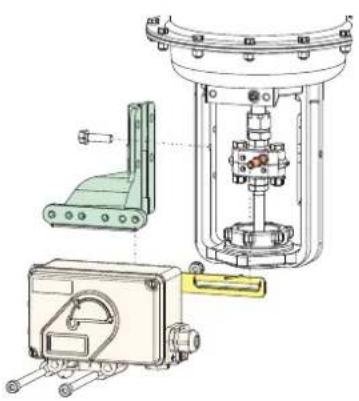

1.1 Монтаж на линейных приводных механизмах

Монтаж по NAMUR

- левосторонний -

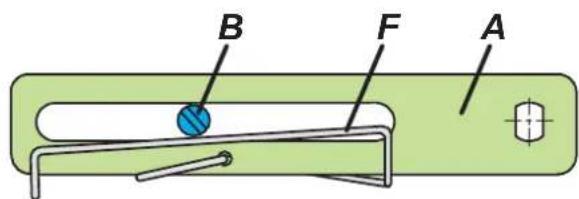

Рычаг линейных приводных механизмов:

Болт В зацепляется в шлице рычага А.

Компенсационная пружина F прилегает к болту.

Болт В:

1 резьбовая втулка
2 нарезной штифт
3 соединительный элемент

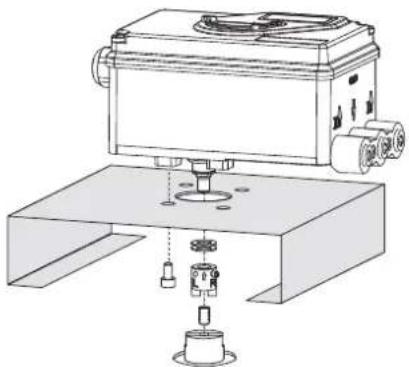

1.2 Монтаж на поворотных приводных механизмах

• Поворачивать нарезной штифт 4 НЕ ПРОТИВ резьбы вала 9, а против лыски вала!
• При достижении 50% заданного значения лыска вала 9 должна находиться напротив стрелки 26.

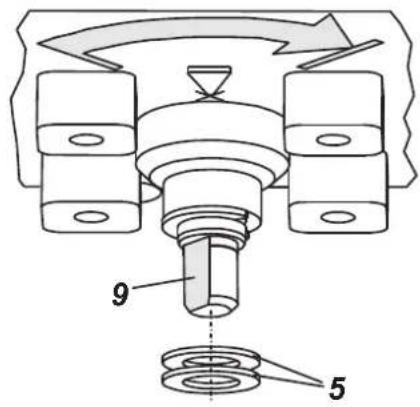

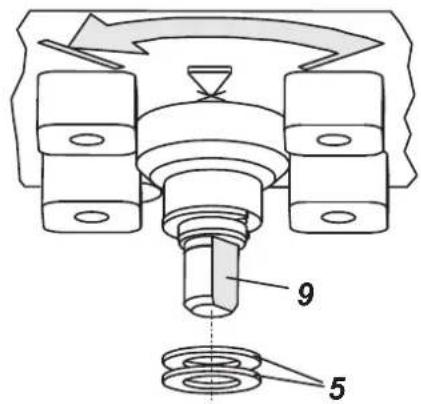

• При повышении температуры изделия уменьшается расстояние между приводным валом 1 и соединительным элементом 3. Поэтому следует обеспечить зазор величиной около 1 мм. Это достигается путем надевания соответствующего количества шайб 5 на шарнирный вал 9 перед установкой соединительного элемента. Точное число шайб следует определить опытным путем. Для создания зазора около 1 мм обычно достаточно 2-х шайб.

Монтаж на приводных механизмах с левосторонним вращением

Монтаж на приводных механизмах с правосторонним вращением

2 Пневматические подключения

Приточный воздух (s): 1,4 - 6 бар (но не выше, чем максимальное давление приводного механизма), не содержащий масла, пыли и воды!

Простое действие, прямой монтаж

s приточный воздух y1, y2 выходы для пневматики (--) закрыты

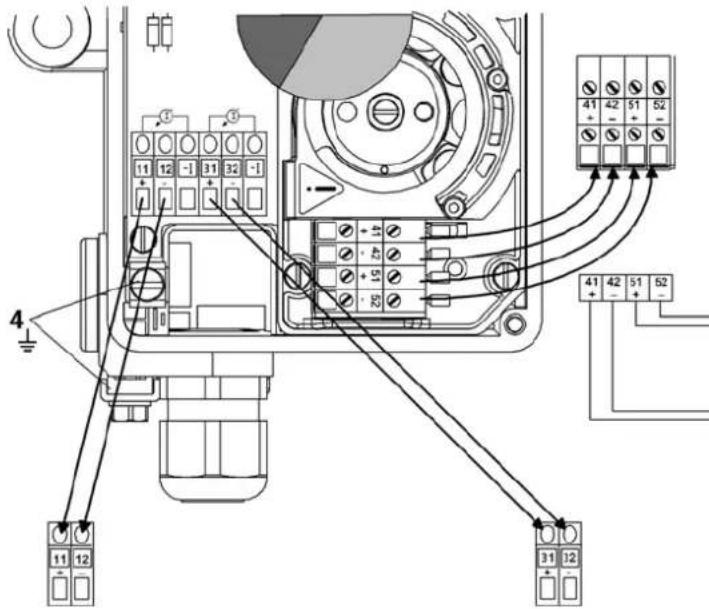

3. Электрические подключения

Следует безусловно соблюдать правила техники безопасности, изложенные в документе EX EVE0001, а также в документах PSS EVE0107 и MI EVE0107 для SRI990.

3.3 Датчик предельных значений

SRI990-xxxT или U

Двухпроводные сенсоры, согласно DIN 19234 или NAMUR Питающее напряжение пост. тока 8 V

Переключающий усилитель с само- защищенной цепью управления

Переключающий усилитель с само- защищенной цепью управления

3.1 Заданное значение

Вход 4 - 20 mA

3.2 Выходной токовый сигнал 4 - 20 mA (SRI990-xxQ)

SRI990-xxxV

Внимание: При подключении микропереключателей необходимо соблюдать указания в МІ (Руководство по вводу в эксплуатацию и профилактическому обслуживанию), а также правила техники безопасности в документе EX EVE0001.

Аналоговый вход 4 - 20 mA, двухпроводная система Питающее напряжение 8 - 48 V пост. тока *

4 ВВОД В ЭКСПЛУАТАЦИЮ (настройка с помощью локальных переключателей и потенциометров)

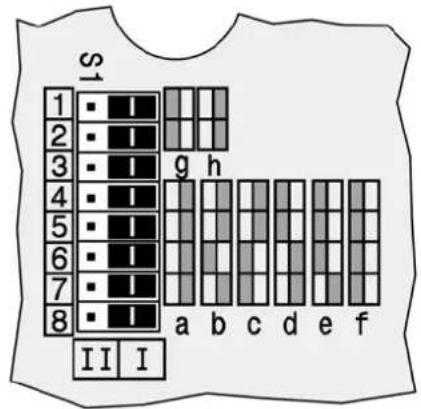

4.1 Основная настройка

После установки прибора на приводном механизме и подключения пневматики и электричества нужно сделать следующее: Все переключатели должны находиться в положении I. Это настройка для входного сигнала "4 - 20 mA" и "левосторонний монтаж" (направление вращения – против часовой стрелки).

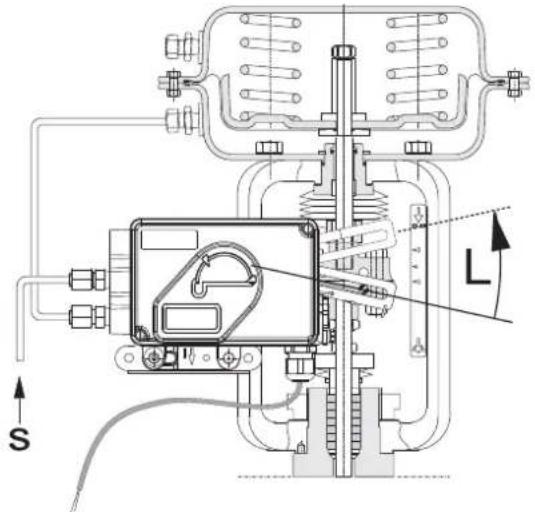

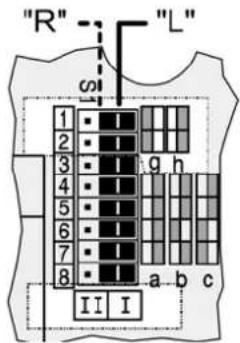

4.2 Конфигурирование направления вращения шарнирного вала

Определяется как направление от начального до конечного положения, если смотреть на переднюю сторону регулятора.

При необходимости регулируется переключателями 1+2: "R"

R= вал вращается вправо

L= вал вращается влево

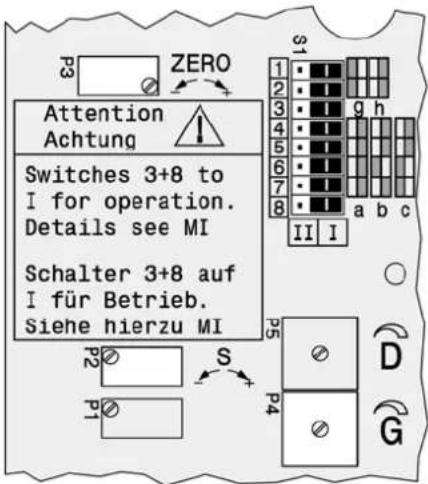

4.3 Настройка нулевой точки, интервала и усиления

a) Подать на вход 4 mA.

b) Для установки нулевой точки вращать ручку потенциометра

Р3, пока приводной механизм не начнет движение из конечного положения.

Вращение Р3 вправо: повышение нулевой точки

Вращение Р3 влево: понижение нулевой точки

с) Подать на вход 20 mA.

d) Для настройки интервала вращать ручку потенциометра

P2, пока приводной механизм точно не достигнет своего конечного положения.

Вращение Р2 вправо: увеличение интервала

Вращение Р2 влево: уменьшение интервала

e) Усиление контура позиционного регулятора настроить с помощью потенциометра P4 таким образом, чтобы при

постоянном значении на входе не возникало колебаний приводного механизма.

f) Еще раз проверить настройку нулевой точки и интервала.

5 Настройка выходного токового сигнала 4 - 20mA

Преобразователь положения должен быть правильно подключен. Оба светодиода должны светиться.

Настройка начала диапазона измерений (4 mA)

a) Переместить привод в начальное положение.
b) Нажимать клавишу S1 „Config Output 4 mA“ больше 2 - x секунд. В течение этого времени горит светодиод 1.

Через 2 секунды снова загораются оба светодиода, параметр 4 mA сохраняется в памяти.

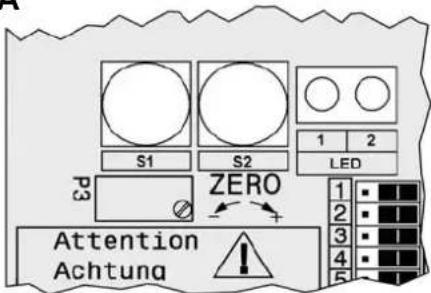

Настройка конца диапазона измерений (20 mA)

a) Переместить привод в конечное положение.
b) Нажимать клавишу S2 "Config Output 20 mA" больше 2 - x сек. В это время горит светодиод 2. Через 2 секунды снова загораются оба светодиода; параметр 20 mA сохраняется в памяти.
