Tipo de produto	Posicionador analógico para servomotor
Marca	Schneider
Modelo	SRI990
Sinal de entrada	4-20 mA
Saída analógica (realimentação de posição)	4-20 mA, técnica dois fios (opção Q)
Alimentação pneumática	Ar de alimentação 1,4 a 6 bar, ar limpo, seco, sem poeira ou água
Alimentação elétrica (fins de curso indutivos)	8 V CC
Zona de trabalho	±45° em torno da posição central
Montagem	Em servomotores lineares (NAMUR, direto) ou rotativos
Ajustes	Zero (P3), curso (P2), ganho (P4), sentido de rotação (micro-interruptor 1+2)
Fins de curso	Sensores indutivos dois fios conforme DIN 19234 ou NAMUR; micro-contatos (opção V)
Configuração micro-interruptor	8 micro-interruptores: sentido de rotação, sinal de entrada, faixa de medição
Transmissor de posição	Configuração por botões S1/S2 para 4 mA e 20 mA
Manutenção	Verifique a limpeza do ar de alimentação; nenhuma peça requer manutenção regular conforme o manual
Segurança	Respeitar os documentos EX EVE0001, PSS EVE0105 e MI EVE0105
Documentos associados	Manual de instruções completo e fichas técnicas disponíveis online

Perguntas frequentes - SRI990 SCHNEIDER

Qual é o tipo de sinal de entrada do SRI990?

O sinal de entrada é uma corrente 4-20 mA.

Como montar o SRI990 em um servomotor linear?

Use a montagem NAMUR ou direta. O dedo de acoplamento B deve estar na ranhura da alavanca de acoplamento A e a mola de compensação F deve estar em contato com o dedo de acoplamento.

Como ajustar o zero e o curso?

Aplique 4 mA na entrada, gire o potenciômetro P3 (ZERO) até que o servomotor comece a mover. Aplique 20 mA, gire P2 (S) para a posição final. Ajuste o ganho com P4.

Como configurar o sentido de rotação?

Ajuste os micro-interruptores 1 e 2 para 'R' para rotação horária ou 'L' para anti-horária, conforme necessário.

Qual é a alimentação pneumática necessária?

O ar de alimentação deve ser limpo, seco, sem poeira ou água, com pressão de 1,4 a 6 bar.

Como ajustar o transmissor de posição 4-20 mA?

Coloque o servomotor na posição 0%, pressione S1 (>2s) para 4 mA. Coloque-o na posição 100%, pressione S2 (>2s) para 20 mA.

Quais são os tipos de fins de curso disponíveis?

Sensores indutivos dois fios (modelos T/U) ou micro-contatos (modelo V). Os sensores indutivos são alimentados em 8 V CC.

O que fazer se o servomotor oscilar?

Ajuste o ganho com o potenciômetro P4 para obter um posicionamento estável sem oscilação.

Quais documentos de segurança devo consultar?

Respeite as recomendações dos documentos EX EVE0001, PSS EVE0105 e MI EVE0105.

O SRI990 é adequado para servomotores lineares e rotativos?

Sim, ele suporta ambos os tipos. Para servomotores rotativos, certifique-se de uma folga de aproximadamente 1 mm entre o adaptador e o eixo de transmissão.

MANUAL DE UTILIZADOR SRI990 SCHNEIDER

Guia Rápido ..... (Português)

Estas instruções devem ser utilizadas como um guia rápido para colocação em serviço. Para informações mais detalhadas, consultar os documentos standard "Master Instructions" e "Product Specification Sheet" que poderão ser encontrados na nossa página da Internet.

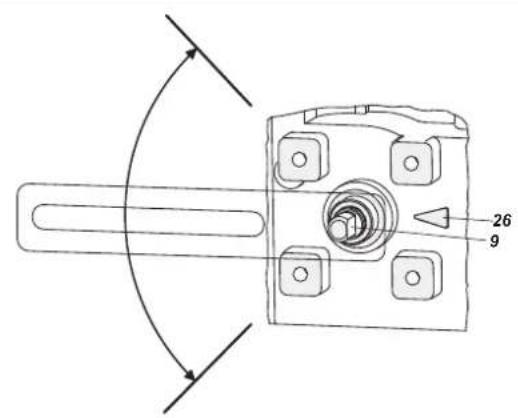

1. Montagem aos atuadores

Durante a operação o lado do chanfro do eixo 9 na traseira do posicionador deve estar sempre apontado para a seta 26. O angulo de rotação ao redor desta marca é de ± 45°.

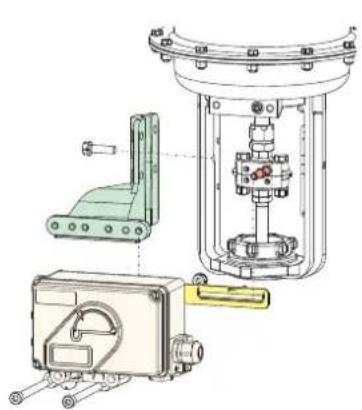

1.1 Montagem em atuadores lineares

Montagem NAMUR Montagem Directa Montagem NAMUR - lado esquerdo - - lado direito -

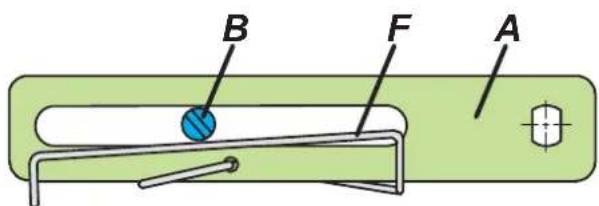

Alavanca de realimentação para actuadores lineares

O parafuso viajante B se encaixa no rasgo da alavanca A e a mola de compensação F fica encostada no parafuso viajante

Parafuso viajante B:

1 bucha roscada
2 prisioneiro
3 acoplador

Life Is ⏻n

Foxboro™

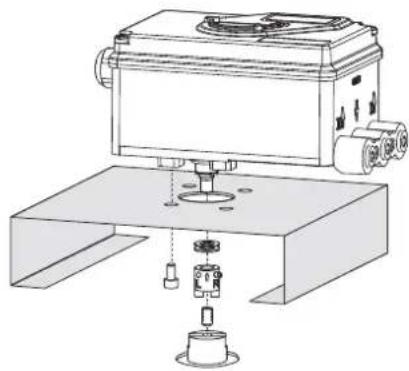

1.2 Montagem em atuadores rotativos

• Não aperte o parafuso de trava 4 contra a rosca do eixo 9 !
• Durante a operação, o lado do chanfro do eixo 9 deve mover-se (0 a 100%) defronte a seta 26.
• Quando a temperatura do processo aumenta, o eixo de movimento 1 se dilata, aumentando o seu comprimento.
  Portanto, o adaptador rotativo 3 deve ser montado com uma folga aproximada de 1mm(0.04") entre o eixo de movimento 1 e o adaptador rotativo 3.
  Isto é obtido pela colocação da quantidade necessária de arruelas 5, no eixo de realimentação 9, antes da colocação do adaptador rotativo. Duas arruelas devem ser suficientes para obter-se a folga de 1 mm.

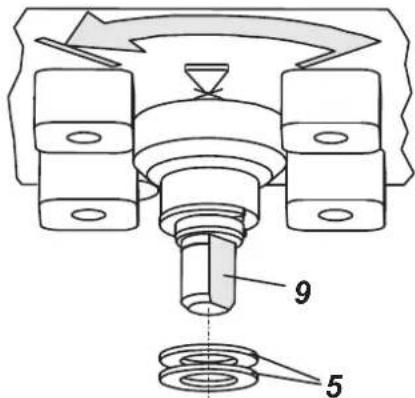

Atuador, rotação anti-horária

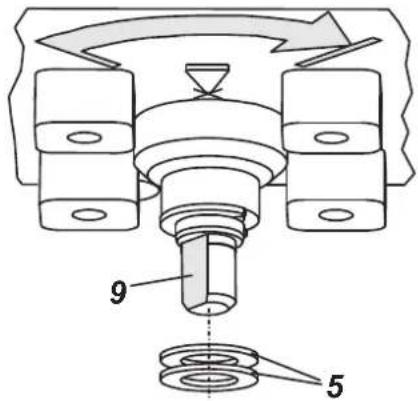

Atuador, rotação horária

2 Conexões pneumáticas

Alimentação de ar (s): De 1.4 até 6 bar (sempre inferior à máxima pressão suportada pelo atuador), isento de óleo, pó e água!

Simples ação, montagem direta Simples ação Dupla ação s ar de alimentação y1, y2 saídas pneumáticas (--) fechada

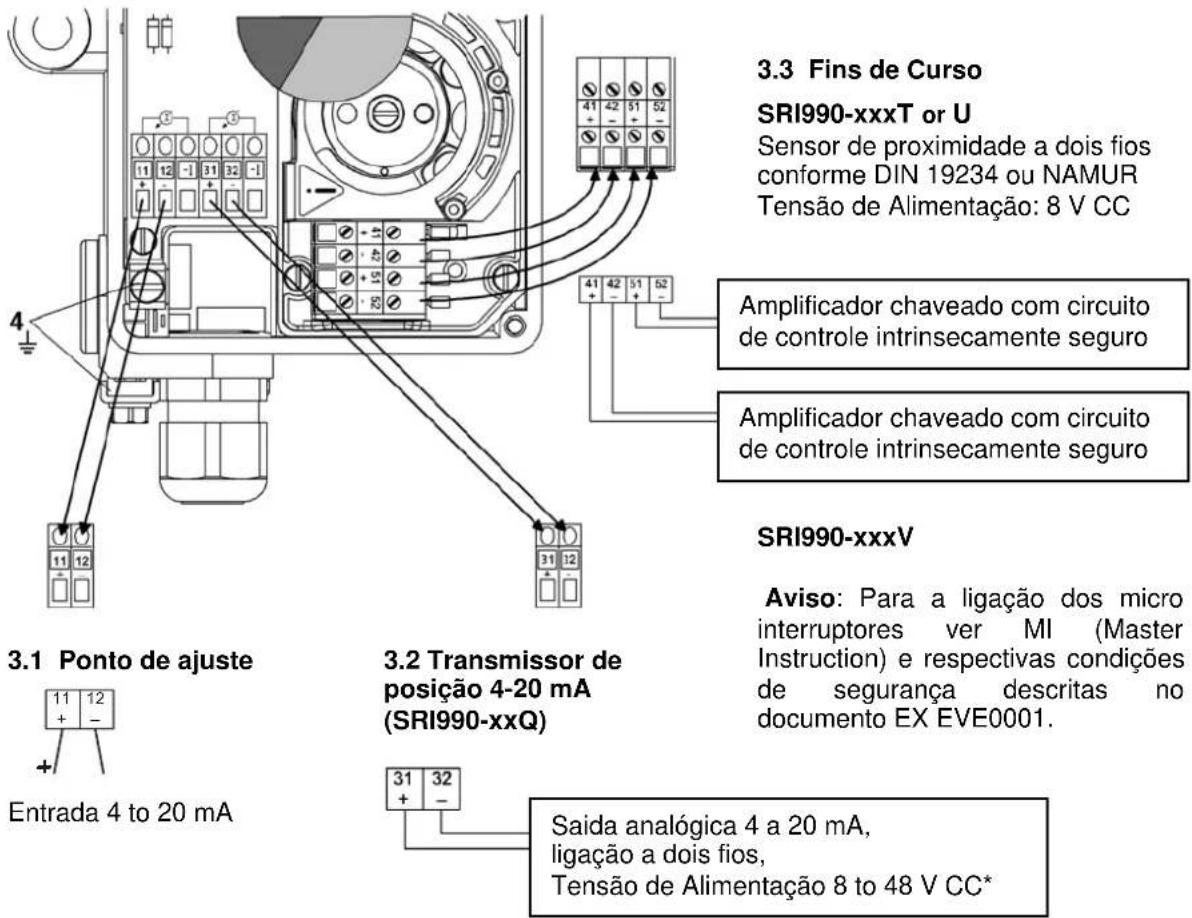

3. Ligações elétricas

As condições de segurança do documento EX EVE0001 e as condições dos documentos PSS EVE0107 e MI EVE0107 para o SRI990 devem ser respeitadas.

4 PARTIDA (Ajustes por meio das chaves locais e potenciômetros)

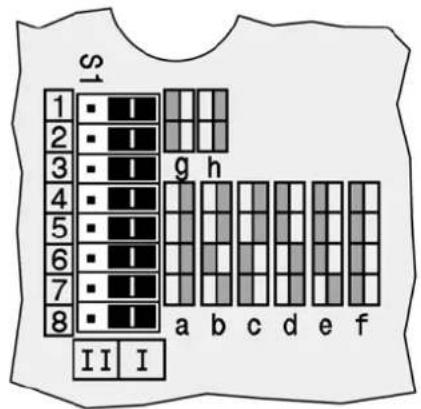

4.1 Ajustes Iniciais

Após a montagem do posicionador ao atuador e executadas as ligações elétricas e pneumáticas, proceda conforme segue: Inicialmente, todas as chaves deverão estar na posição I. Este é o ajuste para sinal de entrada "4 a 40 mA" e "Montagem à esquerda" (rotação anti-horária).

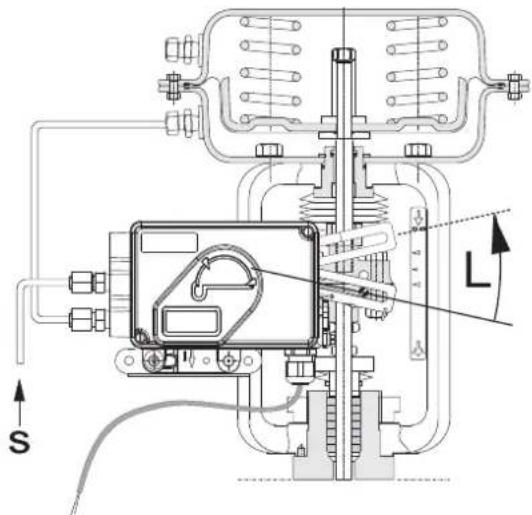

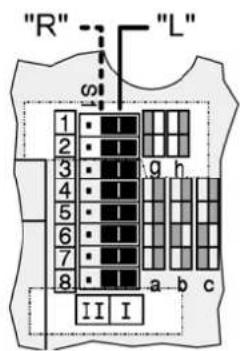

4.2 Configure a direção de rotação do eixo de realimentação

O sentido de rotação do eixo de realimentação é determinado observandose o percurso da

alavanca de realimentação, desde o início até o final de seu curso, olhandose o posicionador de frente. Se necessário rotação "R" passe as chaves 1+2 para a posição correspondente. R = à direita (rotação horária) L = à esquerda (rotação anti-horária)

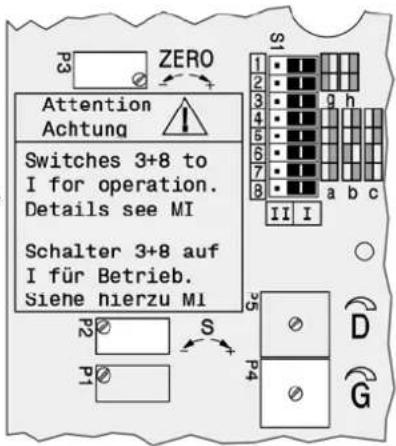

4.3 Ajuste do zero, faixa e ganho

a) Aplique 4 mA à entrada
b) Para o ajuste do ponto zero (ZERO), gire o potenciômetro P3 até que o atuador inicie a movimentar-se em relação a sua posição inicial.

Gire o potenciômetro P3 para a direita para aumentar o ponto zero. Gire o potenciômetro P3 para a esquerda para diminuir o ponto zero

c) Aplique 20 mA à entrada
d) Para ajustar a faixa (SPAN), gire o potenciômetro P2 até que o atuador atinja o final de seu curso. Gire o potenciômetro P2 para a direita para aumentar a faixa. Gire o potenciômetro P2 para a esquerda para diminuir a faixa.
e) A ganho (GAIN) do posicionador é ajustado através do potenciômetro P4. Ajuste o ganho de forma que o atuador não oscile para um sinal de entrada constante.
f) Confira os ajustes de zero e de faixa.

5 Ajuste e Colocação em serviço do transmissor de posição 4-20 mA

Estabelecer a ligação electrónica do transmissor de posição. Ambos os LED's devem acender.

Ajuste do inicio da gama de medida (4mA)

a) Mover o atuador para a posição inicial.

b) Pressionar botão S1 „Config Output 4mA“ mais de 2 segundos. Durante este intervalo de tempo o LED 1 acende. Depois dos 2 segundos ambos os LED's acedem, o valor para 4 mA está memorizado.

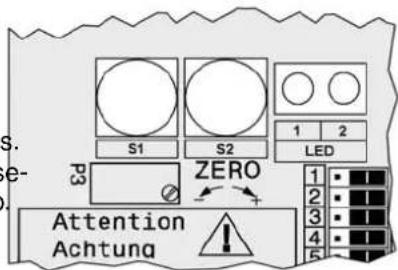

Ajuste do fim da gama de medida (20mA)

a) Mover o atuador para a posição final.

b) Pressionar botão S2 „Config Output 20mA“ mais de 2 segundos. Durante este intervalo de tempo o LED 2 acende. Depois dos 2 segundos ambos os LED's acendem, o valor de 20 mA está memorizado.
