Produkttyp	Analogpositionsregler für Servomotor
Marke	Schneider
Modell	SRI990
Eingangssignal	4-20 mA
Analogausgang (Positionsrückmeldung)	4-20 mA, Zweileitertechnik (Option Q)
Pneumatikversorgung	Versorgungsluft 1,4 bis 6 bar, saubere, ölfreie Luft, staub- und wasserfrei
Elektrische Versorgung (induktive Endschalter)	8 V DC
Arbeitsbereich	±45° um die Mittelstellung
Montage	Auf linearen (NAMUR, direkt) oder rotatorischen Servomotoren
Einstellungen	Nullpunkt (P3), Hub (P2), Verstärkung (P4), Drehrichtung (Mikroschalter 1+2)
Endschalter	Induktive Zweileiter-Sensoren nach DIN 19234 oder NAMUR; Mikrokontakte (Option V)
Mikroschalter-Konfiguration	8 Mikroschalter: Drehrichtung, Eingangssignal, Messbereich
Positionsgeber	Einstellung über Drucktasten S1/S2 für 4 mA und 20 mA
Wartung	Reinheit der Versorgungsluft prüfen; keine regelmäßig zu wartenden Teile laut Anleitung
Sicherheit	Die Dokumente EX EVE0001, PSS EVE0105 und MI EVE0105 beachten
Zugehörige Dokumente	Vollständiges Benutzerhandbuch und technische Datenblätter online verfügbar

Häufig gestellte Fragen - SRI990 SCHNEIDER

Welche Art von Eingangssignal hat der SRI990?

Das Eingangssignal ist ein Strom 4-20 mA.

Wie montiert man den SRI990 auf einen linearen Servomotor?

Verwenden Sie die NAMUR- oder Direktmontage. Der Kupplungsfinger B muss in der Aussparung des Kupplungshebels A liegen und die Ausgleichsfeder F muss den Kupplungsfinger berühren.

Wie stellt man Nullpunkt und Hub ein?

Legen Sie 4 mA am Eingang an, drehen Sie das Potentiometer P3 (ZERO), bis sich der Servomotor zu bewegen beginnt. Legen Sie 20 mA an, drehen Sie P2 (S) für die Endposition. Passen Sie die Verstärkung mit P4 an.

Wie konfiguriert man die Drehrichtung?

Stellen Sie die Mikroschalter 1 und 2 auf 'R' für Rechtsdrehung oder 'L' für Linksdrehung, je nach Bedarf.

Welche pneumatische Versorgung ist erforderlich?

Die Versorgungsluft muss sauber, ölfrei, staub- und wasserfrei sein, mit einem Druck von 1,4 bis 6 bar.

Wie stellt man den 4-20 mA Positionsgeber ein?

Positionieren Sie den Servomotor auf 0%, drücken Sie S1 (>2s) für 4 mA. Positionieren Sie ihn auf 100%, drücken Sie S2 (>2s) für 20 mA.

Welche Arten von Endschaltern sind verfügbar?

Induktive Zweileiter-Sensoren (Modelle T/U) oder Mikrokontakte (Modell V). Die induktiven Sensoren werden mit 8 V DC versorgt.

Was tun, wenn der Servomotor schwingt?

Passen Sie die Verstärkung mit dem Potentiometer P4 an, um eine stabile Positionierung ohne Schwingungen zu erreichen.

Welche Sicherheitsdokumente muss ich beachten?

Beachten Sie die Empfehlungen der Dokumente EX EVE0001, PSS EVE0105 und MI EVE0105.

Ist der SRI990 für lineare und rotatorische Servomotoren geeignet?

Ja, er unterstützt beide Typen. Bei rotatorischen Servomotoren stellen Sie ein Spiel von etwa 1 mm zwischen Adapter und Übertragungsachse sicher.

BEDIENUNGSANLEITUNG SRI990 SCHNEIDER

Kurzanleitung ..... (Deutsch)

SRI990 Analoger Stellungsregler

Diese Instruktionen dienen als Anleitung für eine schnelle Inbetriebnahme. Ausführlichere Informationen sind in den Dokumenten "Inbetriebnahme- und Wartungsanleitung" und "Typenblatt", die Sie auch auf unserer Webseite finden.

1. Montage an Antrieb

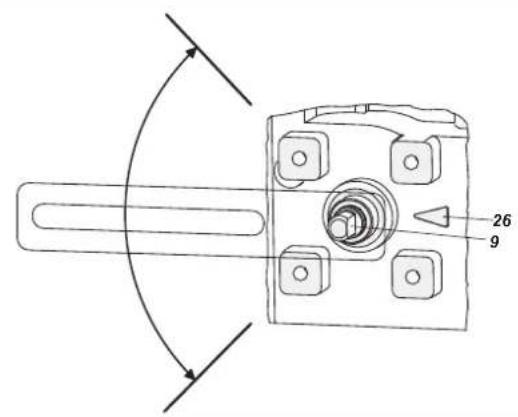

Auf der Rückseite des Stellungsreglers ist die Anlenkwelle 9. Die Anlenkwelle steht richtig, wenn der Pfeil 26 auf die Flachstelle der Anlenkwelle zeigt. Der Arbeitsbereich ist dann ± 45 Grad um diese Position.

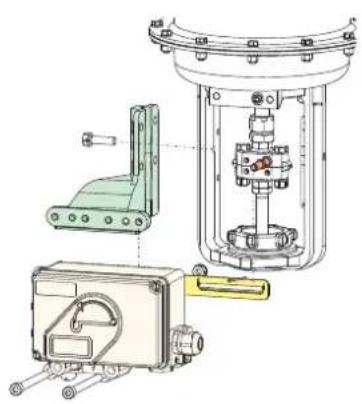

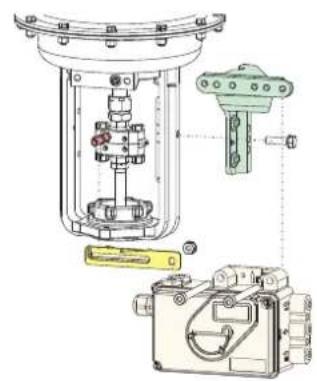

Anbau nach NAMUR Direktanbau Anbau nach NAMUR

- linksseitig - - rechtsseitig -

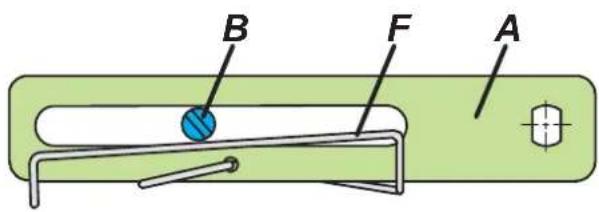

Anlenkhebel bei Linearantrieben:

Der Anlenkbolzen B greift in den Schlitz des Anlenkhebels A ein. Die Ausgleichsfeder F liegt am Anlenkbolzen an.

Anlenkbolzen B:

1 Gewindehülse
2 Gewindestift
3 Kupplungsstück

Life Is On

Foxboro™

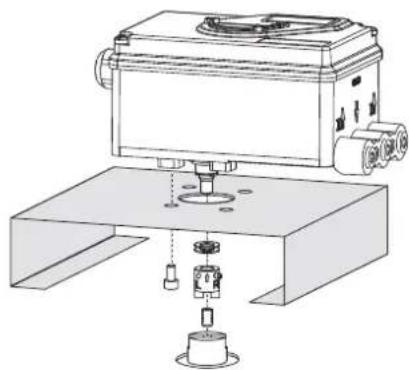

1.2 Anbau an Schwenkantriebe

• Den Gewindestift 4 NICHT gegen das Gewinde der Anlenkwelle 9 schrauben, sondern gegen die Flachstelle!
• Bei 50% Sollwert muss sich die Flachstelle der Anlenkwelle 9 vor dem Pfeil 26 befinden.
• Bei steigender Produkttemperatur reduziert sich der Abstand zwischen Antriebswelle 1 und Kupplungsstück 3. Daher sollte ein Spiel von etwa 1 mm gewährleistet sein. Dies wird erreicht, indem vor dem Anschrauben des Kupplungsstücks eine entsprechende Anzahl von Scheiben 5 auf die Anlenkwelle 9 gelegt wird. Die genaue Anzahl der Scheiben ist durch Versuch zu bestimmen. 2 Scheiben sollten ein Spiel von ca. 1 mm ergeben.

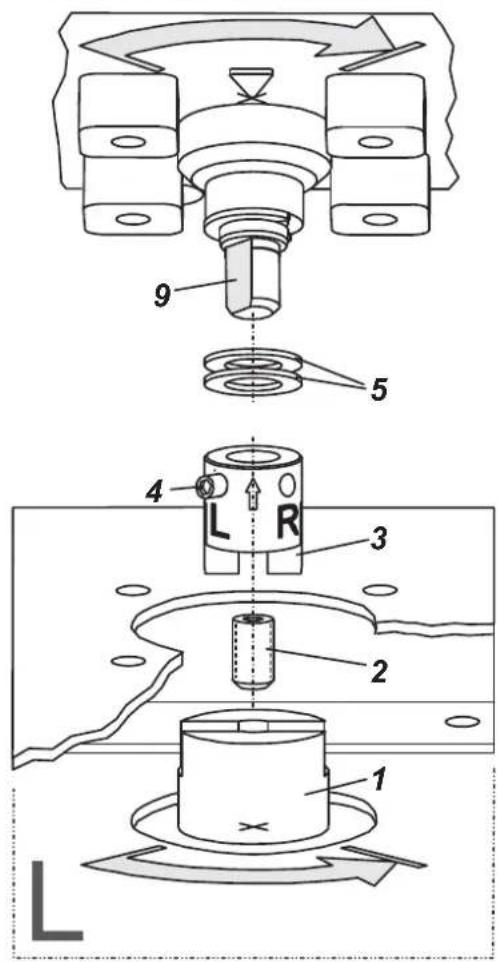

Anbau bei linksdrehendem Antrieb

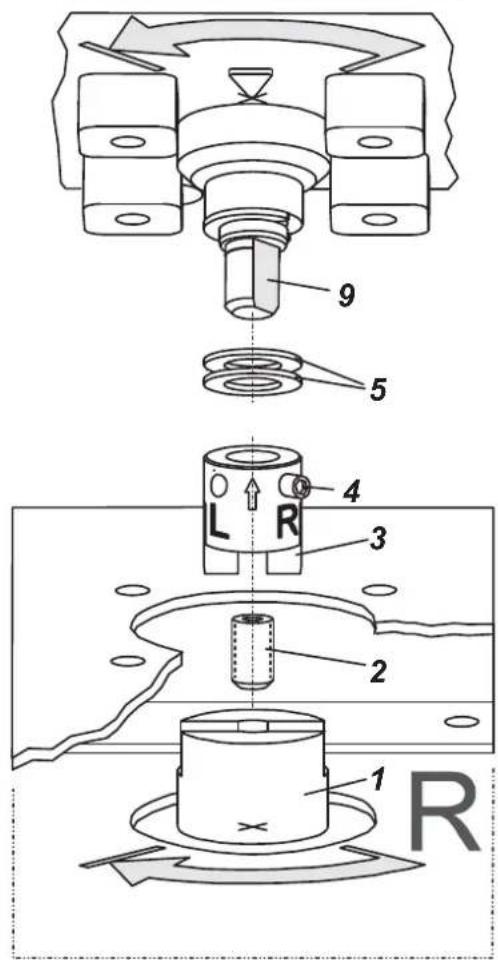

Anbau bei rechtsdrehendem Antrieb

2 Pneumatische Anschlüsse

Zuluftversorgung (s): 1,4 bis 6 bar (aber nicht höher als der Maximaldruck des Antriebes), frei von Öl, Staub und Wasser!

Einfachwirkend, Direktanbau Einfachwirkend s Zuluft y1, y2 pneumatische Ausgänge (--) zu

Doppeltwirkend

3. Elektrische Anschlüsse

Die Sicherheitsbestimmungen im Dokument EX EVE0001 sowie die Bestimmungen in PSS EVE0107 und MI EVE0107 für SRI990 müssen beachtet werden.

3.1 Sollwert

Eingang 4 bis 20 mA

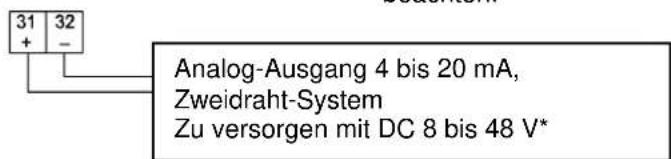

3.2 Stellungs- rückmeldung 4 bis 20 mA (SRI990-xxQ)

3.3 Grenzwertgeber

SRI990-xxxT oder U

Zweidraht-Sensoren, nach DIN 19234 oder NAMUR Versorgungsspannung DC 8 V

Schaltverstärker mit eigensicherem Steuerstromkreis

Schaltverstärker mit eigensicherem Steuerstromkreis

SRI990-xxxV

Achtung: Beim Anschluss der Mikroschalter sind die Hinweise in der MI (Inbetriebnahme- und Wartungsanleitung) sowie die Sicherheitsbestimmungen im Dokument EX EVE0001 zu beachten.

4 INBETRIEBNAHME (Einstellung mit lokalen Schaltern und Potentiometern)

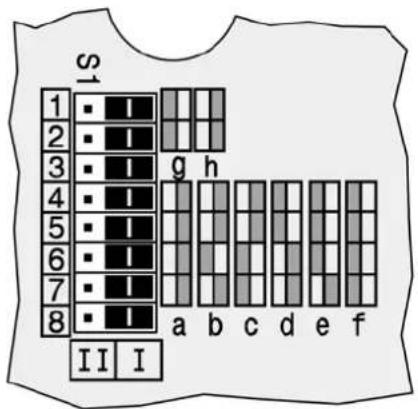

4.1 Grundeinstellung

Nach Anbau an den Antrieb und pneumatischem und elektrischem Anschluss, gehen Sie vor wie folgt: Zuerst müssen alle Schalter in Position I stehen. Das ist die Einstellung für Eingangssignal "4 bis 20 mA" und "Linksanbau" (Drehrichtung im Gegen-Uhrzeigersinn).

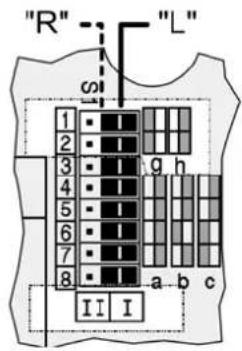

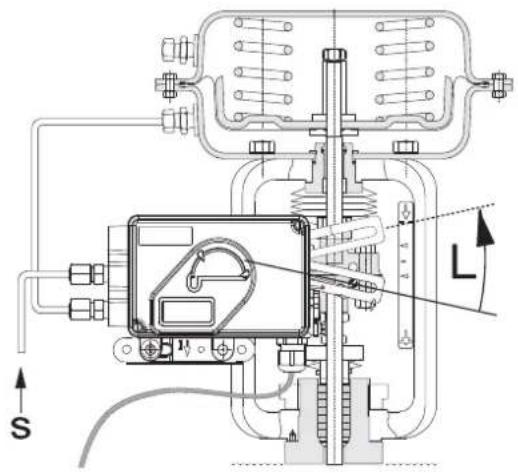

4.2 Konfigurierung der Drehrichtung der Anlenkwelle

Definiert als Richtung von der Anfangs- zur Endlage, wenn man auf die Frontseite des Stellungsreglers blickt.

Ggf. mit Schaltern 1+2 einstellen:

Anlenkwelle dreht

R=rechtsherum

L=linksherum

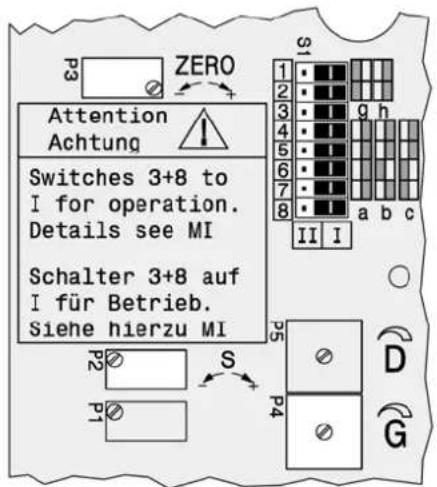

4.3 Einstellung von Nullpunkt, Spanne und Verstärkung

a) Am Eingang 4 mA anlegen.

b) Zur Nullpunkteinstellung am Potentiometer P3 drehen, bis der Antrieb sich aus seiner Endlage herausbewegt.

Rechtsdrehung P3: Nullpunkt-Anhebung Linksdrehung P3: Nullpunkt-Absenkung

c) Am Eingang 20 mA anlegen.

d) Zur Einstellung der Spanne am Potentiometer P2 drehen, bis der Antrieb seine Endlage exakt erreicht.

Rechtsdrehung P2: Spanne wird größer Linksdrehung P2: Spanne wird kleiner

e) Die Kreisverstärkung des Stellungsreglers wird mit dem Potentiometer P4 so eingestellt, dass der Antrieb bei konstantem Eingangswert nicht schwingt.

f) Nullpunkt und Spanne nochmals überprüfen.

5 Einstellung der Stellungsrückmeldung 4 - 20 mA

Der Stellungsumformer muss korrekt angeschlossen sein. Beide LEDs leuchten.

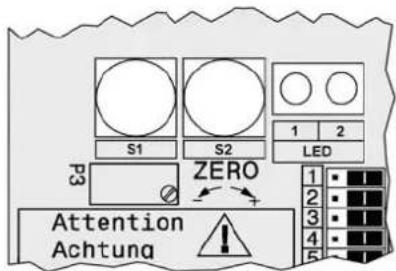

Einstellen von Messbereichsanfang (4 mA)

a) Stellantrieb in Anfangsstellung fahren

b) Drücken der Taste S1 „Config Output 4 mA“ länger als 2s. Während dieser Zeit leuchtet LED 1. Nach 2s leuchten wieder beide LEDs; der 4 mA-Wert ist damit gespeichert.

Einstellen von Messbereichsende (20 mA)

a) Stellantrieb in Endstellung bringen
b) Drücken der Taste S2 „Config Output 20 mA“ länger als 2s. Während dieser Zeit leuchtet LED 2. Nach 2s leuchten wieder beide LEDs; der 20 mA-Wert ist damit gespeichert.

Life Is On

Foxboro.
