INSTRUKCJA OBSŁUGI SRI990 SCHNEIDER

Skrócona Instrukcja. (Polski)

SRI990 Analog Positioner

SRI990 Pozycjoner Analogowy

Niniejsza instrukcja ułatwia szybki rozruch pozycjonera. Dla uzyskania szczegółowych informacji patrz do dokumentów: „Master instruction” (MI) i „Product specification Sheet” (PSS). Znajdziesz je na stronie interneto.

1. MONTAŻ NA SIŁOWNIKU

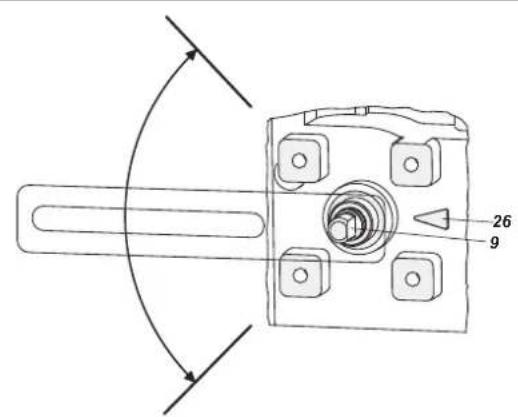

Podczas montażu płaska strona końcówki trzpienia 9 z tyłu ustawnika musi przez cały czas znajdować się na wprost strzałki 26. Zakres obrotu wynosi ±45°.

- lewostronny - - prawostronny -

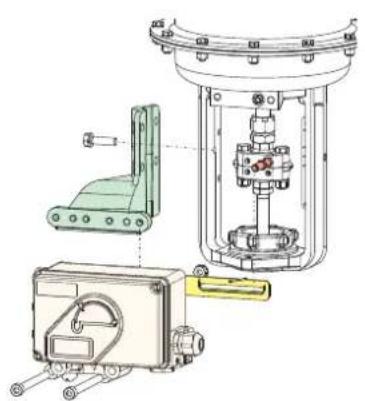

Montaż bezpośredni

Montaż wg NAMUR

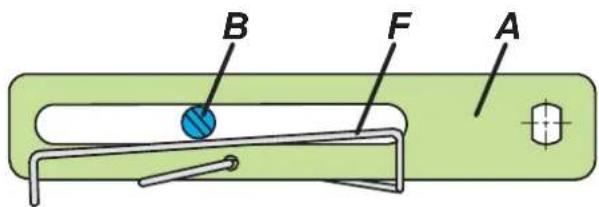

Dźwignia sprzężenia zwrotnego dla siłowników liniowych:

Sworzeń pośredniczący B (przenoszący ruch z trzpienia zaworu) znajduje się w szczelinie dźwigni A przyciskany przez sprężynę F.

B F A

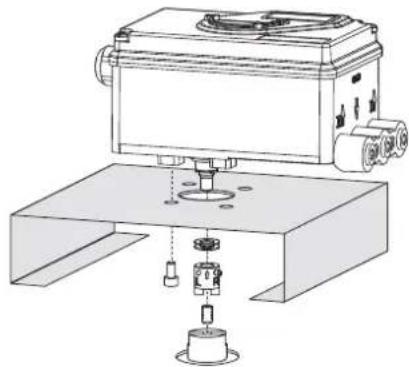

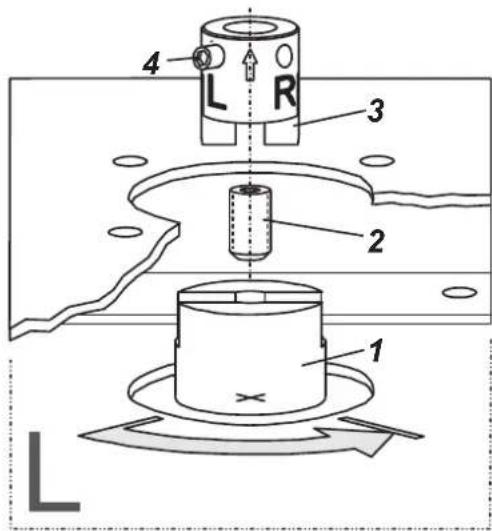

Sworzeń pośredniczący B:

1 Tuleja z gwintem wewnet
2 Sruba dwustronna
3 Złączka

B M6

Life Is ⏻n

Foxboro™

• Nie dokręcać śruby ustalającej 4 do części gwintowanej trzpienia 9!
• Podczas pracy ruch płaskiej części trzpienia 9 musi się odbywać w całym zakresie (0 ↔ 100) naprzeciw strzałki 26.
• Przy wzroście temperatury wałek napędowy 1 siłownika wydłuża się. Dlatego złączka sprzęgająca 3 musi być zamontowana tak, żeby zostawić 1 mm szczelinę między wałkiem 1 a złączką 3. Można to uzyskać podkładając na trzpień 9 odpowiednią ilość podkładek 5 w odpowiedniej fazie montażu lub w inny sposób. Dwie podkładki powinny zapewnić wymaganą przestrzeń.

Siłownik, obrót w lewą stronę

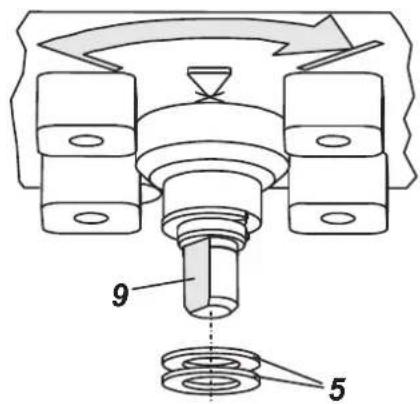

9 5

Siłownik, obrót w prawa stron

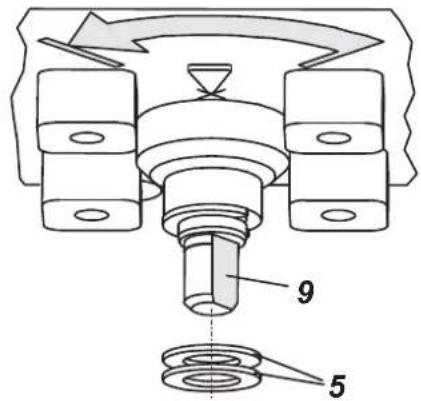

9 5

Zasilanie powietrzem: 1,4 do 6 bar, (lecz nie więcej, niż maksymalne ciśnienie siłownika), wolne od oleju, pyłów i wody!

Jednostronnego działania

II I y2 s y1 i

Dwustronnego działania

(jednostronnego działania)

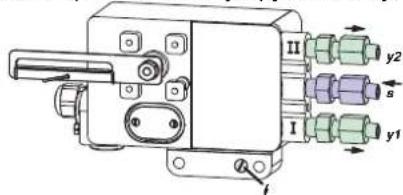

s powietrze zasilające y1, y2 powietrze wyjściowe (do siłownika) (--) zaślepka

3. PRZYŁĄCZA ELEKTRYCZNE

Należy przestrzegać wymogów bezpieczeństwa zawartych w EX EVE0001, jak również zaleceń zawartych w PSS EVE0107 oraz MI EVE0107 dla SRI990!

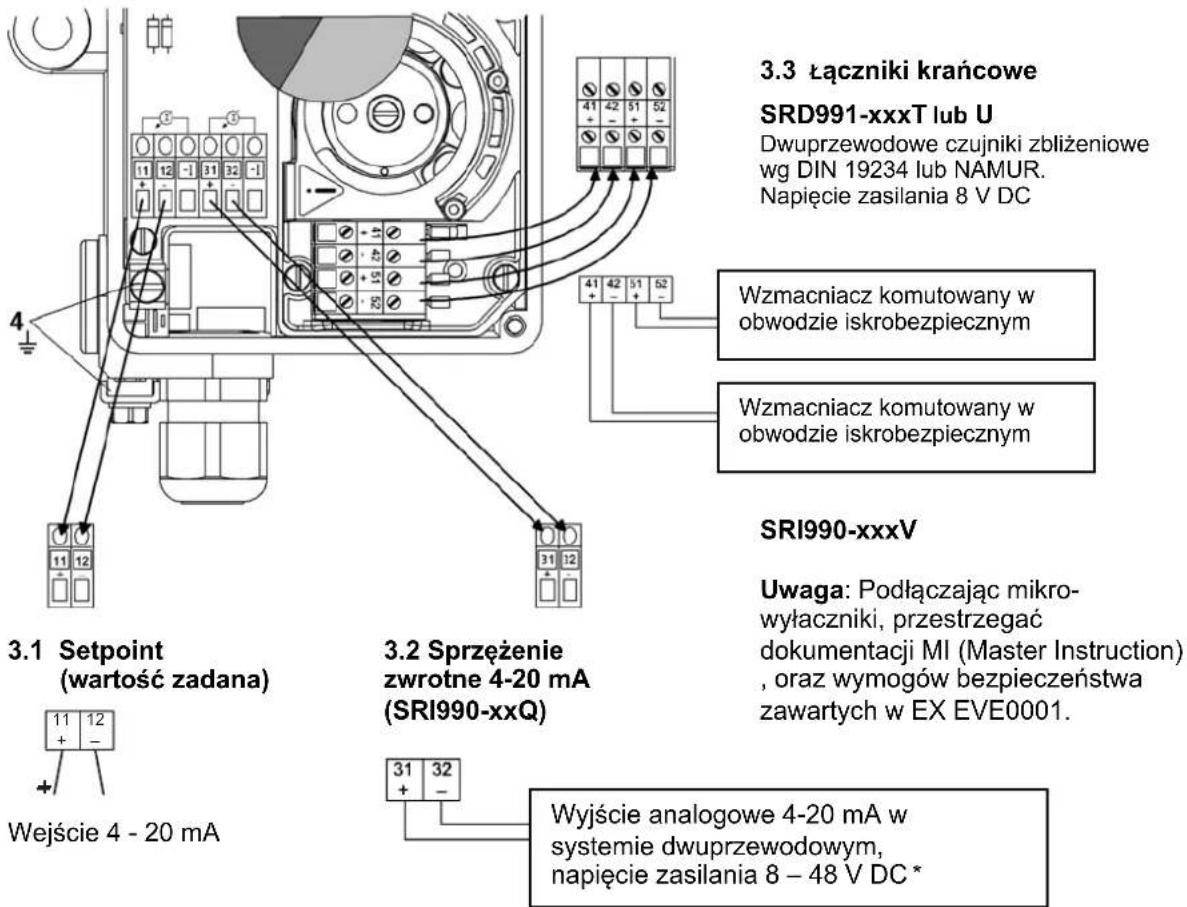

3.3 Łączniki krańcowe SRD991-xxxT lub U Dwuprzewodowe czujniki zbliżeniowe wg DIN 19234 lub NAMUR. Napięcie zasilania 8 V DC Wzmacniacz komutowany w obwodzie iskrobezpiecznym Wzmacniacz komutowany w obwodzie iskrobezpiecznym SRI990-xxxV 3.1 Setpoint (wartość zadana) 3.2 Sprzeżenie zwrotne 4-20 mA (SRI990-xxQ) Uwaga: Podłączając mikro- wyłączniki, przestrzegać dokumentacji MI (Master Instruction) , oraz wymogów bezpieczeństwa zawartych w EX EVE0001. Wejście 4 - 20 mA Wyjście analogowe 4-20 mA w systemie dwuprzewodowym, napięcie zasilania 8 - 48 V DC *

4 URUCHOMIENIE (konfiguracja z użyciem przełączników lokalnych i potencjometrów)

4.1 Nastawy początkowe

Po zamontowaniu ustawnika na siłowniku, wykonaniu połączeń pneumatycznych i elektrycznych wykonaj czynności wg opisu poniżej. Na początku wszystkie przełączniki muszą być w pozycji I. Jest to ustawienie sygnału 4 – 20 mA i montażu lewostronnego.

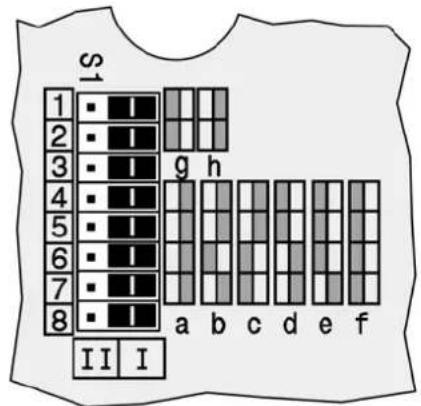

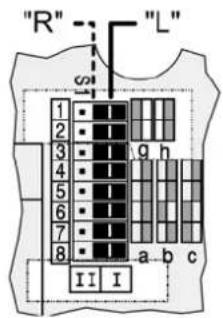

S1 1 ■ I 2 ■ I 3 ■ I 4 ■ I 5 ■ I 6 ■ I 7 ■ I 8 ■ I II I a b c d e f

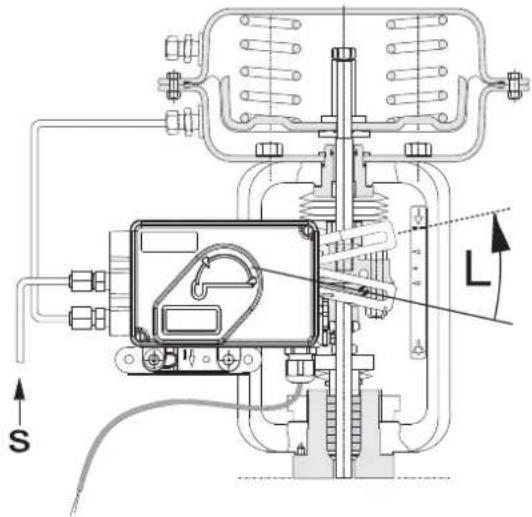

4.2 Konfiguracja kierunku obrotu trzpienia sprzeżenia zwrotnego

Jest on zdefiniowany jako kierunek obrotu trzpienia podczas ruchu od pozycji startowej do końcowej patrząc na pozycjoner z przodu.

Dla kierunku „w prawo”

zegara) przełączniki 1 i 2 w poz II.

Dla kierunku „w lewo"

przełączniki 1 i 2 w poz I.

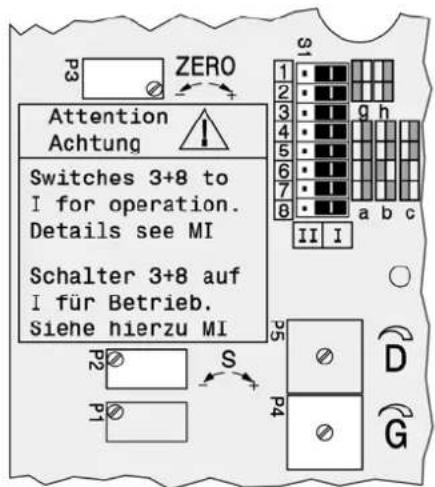

4.3 Ustawianie zera, zakresu i wzmocnienia

a) Podaj sygnał 4 mA na wejście

b) Obracaj potencjometrem P3 (ZERO) aż do momentu, gdy siłownik właśnie rozpocznie ruch z pozycji końcowej.

Obrót P3 w prawo – położenie zera rośnie

Obrót P3 w lewo – położenie zera maleje

c) Podaj sygnał 20 mA na wejście

d) Obracaj potencjometrem P2 (ZAKRES) ozn. S aż siłownik właśnie osiągnie drugą pozycję końcową.

Obrót P2 w prawo – zwiększamy zakres.

Obrót P2 w lewo – zmniejszamy zakres.

e) Wzmocnienie pozycjonera ustawiamy potencjometrem P4. Ustaw wzmocnienie tak, żeby położenie siłownika nie kołysało się przy stałym sygnale wejściowym.

f) Sprawdź ponownie nastawy zera i zakresu.

5 Uruchomienie przekaźnika położenia 4-20 mA

Sprawdzić podłączenie elektryczne. Obie diody LED powinny się świecić.

Ustawienie początku zakresu pomiarowego (4 mA)

a) Ustawić siłownik do pozycji początkowej.

b) Naciśnij przycisk S1 „Konfig. Wyjścia 4mA“ dłużej niż 2 sekundy. W tym czasie świeci się dioda LED 1. Po

2 sekundach zaświecą się znowu obie diody LED, wartość dla 4mA jest zapamiętana.

Ustawienie końca zakresu pomiarowego (20 mA)

a) Ustawić siłownik do pozycji końcowej.

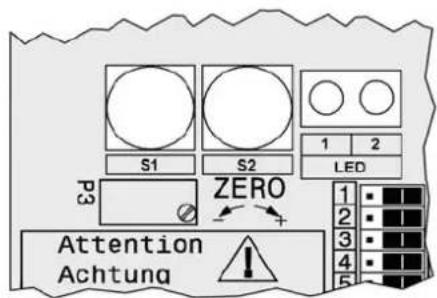

b) Naciśnij przycisk S2 „Konfig. Wyjścia 20mA“ dłużej niż 2 sekundy. W tym czasie świeci się dioda LED 2. Po 2 sekundach zaświecą się znowu obie diody LED, wartość dla 20mA jest zapamiętana.

S1 S2 1 2 LED P3 ZERO Attention Achtuna
