Typ produktu	Wyłącznik nadprądowy (MCB)
Model	LS1D32005
Marka	Schneider Electric
Napięcie znamionowe	230/400 V AC
Prąd znamionowy	32 A
Liczba biegunów	2
Charakterystyka wyzwalania	C
Zdolność zwarciowa	6 kA (zgodnie z IEC 60898)
Stopień ochrony	IP20
Montaż	Na szynie DIN (35 mm)
Szerokość	2 moduły (36 mm)
Wysokość	85 mm
Głębokość	70 mm
Waga	Około 100 g
Funkcje ochronne	Ochrona przed przeciążeniem i zwarciem
Temperatura pracy	-25°C do +55°C
Normy	IEC 60898, PN-EN 60898
Konserwacja	Regularne sprawdzanie działania, czyszczenie suchą szmatką
Bezpieczeństwo	Przed pracami odłączyć zasilanie
Naprawialność	Urządzenie wymieniane w całości; brak części zamiennych
Gwarancja	2 lata (od producenta)
Informacje ogólne	Produkt Schneider Electric, seria LS1D

Często zadawane pytania - LS1D32005 SCHNEIDER

Jak zainstalować wyłącznik LS1D32005?

Wyłącznik montuje się na szynie DIN. Przed instalacją odłącz zasilanie. Podłącz przewody zgodnie z oznaczeniami: L (faza) i N (neutralny) dla odpowiednich biegunów. Dokręć śruby momentem 2 Nm.

Jaki prąd znamionowy ma LS1D32005?

Prąd znamionowy wynosi 32 A.

Czy mogę używać tego wyłącznika w instalacji trójfazowej?

LS1D32005 jest wyłącznikiem dwubiegunowym, więc nadaje się do ochrony obwodów jednofazowych lub dwóch faz. Do instalacji trójfazowej należy użyć wyłącznika czterobiegunowego.

Jak sprawdzić czy wyłącznik jest sprawny?

Naciśnij przycisk testowy (jeśli jest) lub przełącz dźwignię w pozycję OFF i ON. Wyłącznik powinien działać płynnie. W przypadku wątpliwości skontaktuj się z elektrykiem.

Co oznacza oznaczenie 'DROITE-RIGHT'?

Oznacza to prawą stronę wyłącznika w zestawie. LS1D32005 to prawy moduł, a LS1D32006 to lewy. Służy do prawidłowego montażu w rozdzielnicy.

Czy wyłącznik nadaje się do ochrony silników?

Nie zaleca się stosowania standardowych wyłączników MCB do ochrony silników ze względu na prądy rozruchowe. Do silników należy użyć wyłączników silnikowych z charakterystyką D lub K.

Jaka jest charakterystyka wyzwalania?

Charakterystyka wyzwalania to C, co oznacza wyzwalanie przy prądzie 5-10 krotności prądu znamionowego. Typowe dla ochrony obwodów ogólnego przeznaczenia.

Czy można wymienić tylko moduł wewnętrzny?

Nie. Wyłącznik jest urządzeniem nienaprawialnym. W przypadku uszkodzenia należy wymienić cały wyłącznik na nowy.

Jakie są wymiary wyłącznika?

Szerokość: 36 mm (2 moduły), wysokość: 85 mm, głębokość: 70 mm. Waga: około 100 g.

Gdzie znaleźć schemat podłączenia?

Schemat znajduje się w instrukcji dołączonej do produktu lub na stronie internetowej Schneider Electric. Zazwyczaj jest nadrukowany na boku wyłącznika.

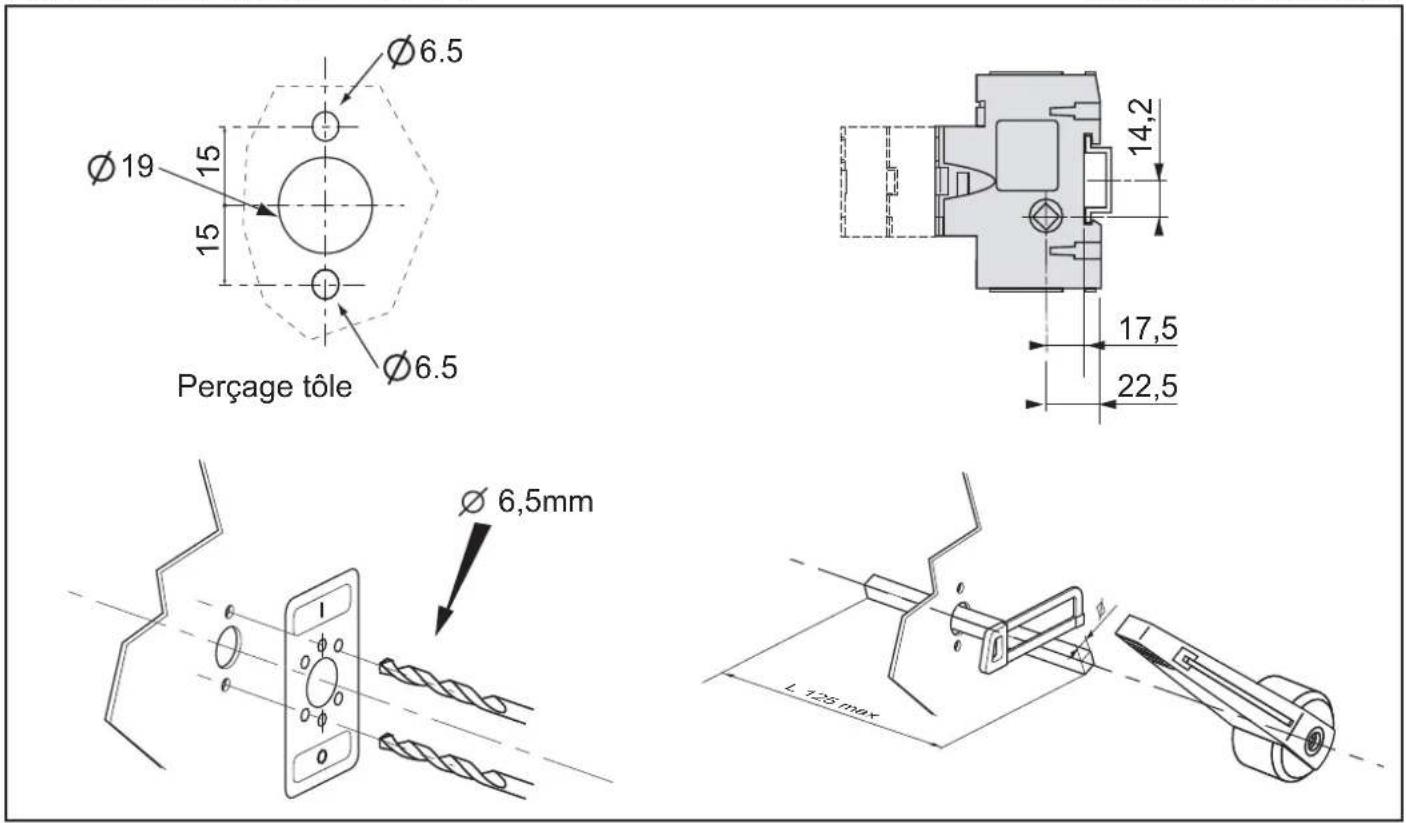

INSTRUKCJA OBSŁUGI LS1D32005 SCHNEIDER

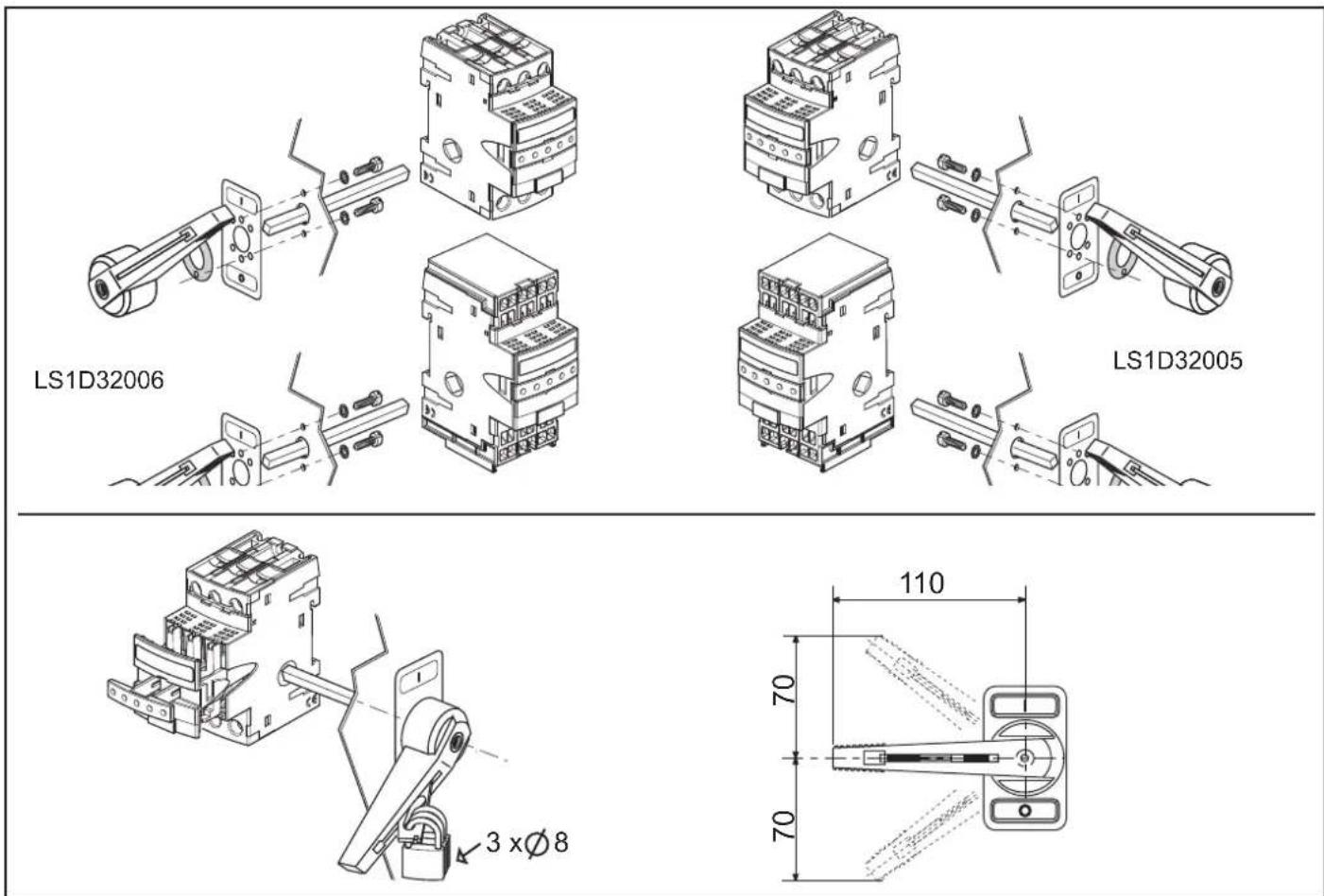

LS1D32005 DROITE-RIGHT LS1D32006 GAUCHE-LEFT

www.schneider-electric.com

W9 1675462 01 11 A03

03 - 2009

1/2

Schneider

Electric

W9 1675462 01 11 A03
