INSTRUKCJA OBSŁUGI SCCGHP121SC200 SCHNEIDER

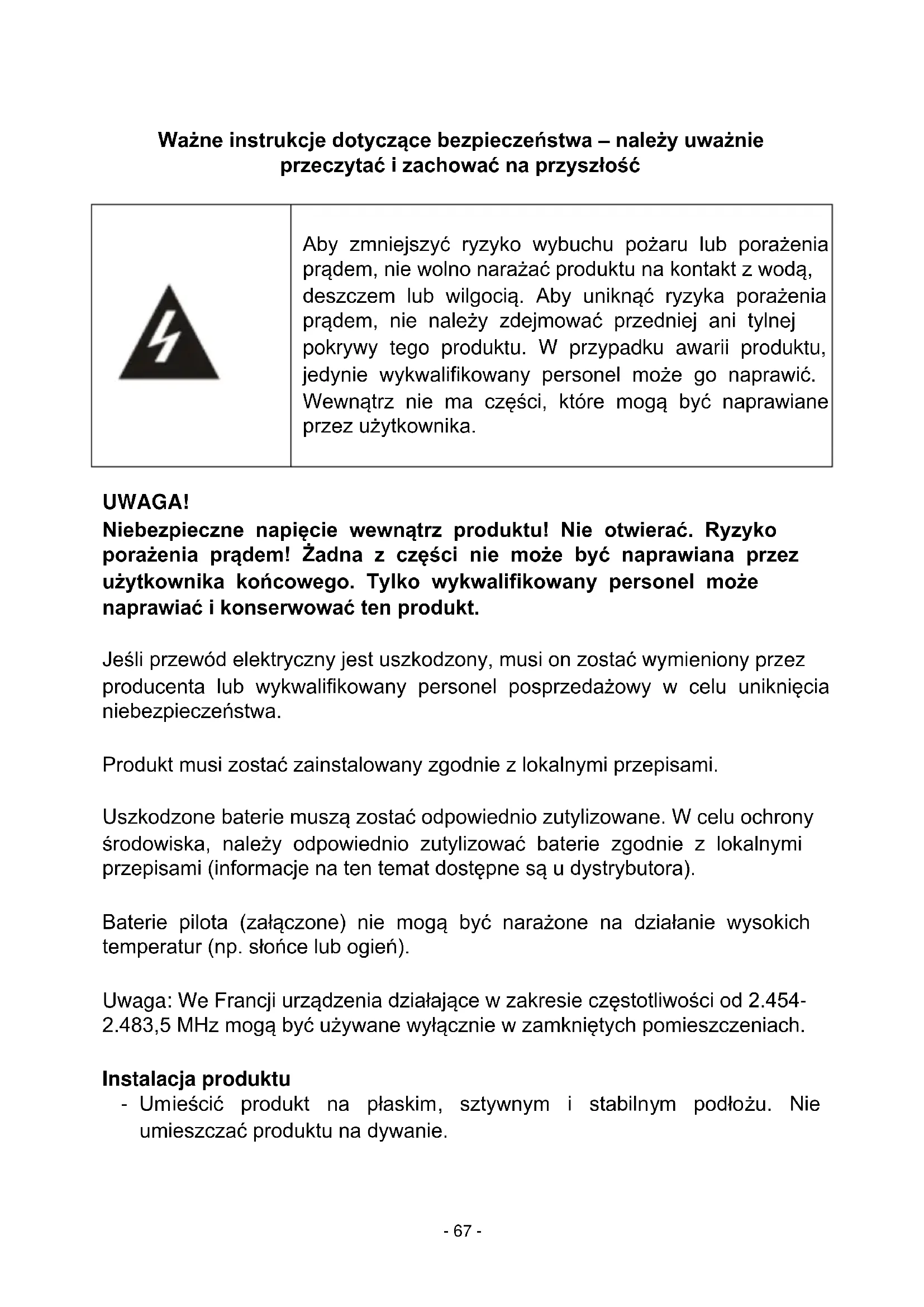

Servizio Post Vendita ADMEA/LOGISAV ZI du clos des charmes 26 rue du clos des charmes 77090 COLLEGIEN-FRANCE- 67 - Ważne instrukcje dotyczące bezpieczeństwa – należy uważnie przeczytać i zachować na przyszłość

Aby zmniejszyć ryzyko wybuchu pożaru lub porażenia prądem, nie wolno narażać produktu na kontakt z wodą, deszczem lub wilgocią. Aby uniknąć ryzyka porażenia prądem, nie należy zdejmować przedniej ani tylnej pokrywy tego produktu. W przypadku awarii produktu, jedynie wykwalifikowany personel może go naprawić. Wewnątrz nie ma części, które mogą być naprawiane przez użytkownika.

UWAGA! Niebezpieczne napięcie wewnątrz produktu! Nie otwierać. Ryzyko porażenia prądem! Żadna z części nie może być naprawiana przez użytkownika końcowego. Tylko wykwalifikowany personel może naprawiać i konserwować ten produkt. Jeśli przewód elektryczny jest uszkodzony, musi on zostać wymieniony przez producenta lub wykwalifikowany personel posprzedażowy w celu uniknięcia niebezpieczeństwa. Produkt musi zostać zainstalowany zgodnie z lokalnymi przepisami. Uszkodzone baterie muszą zostać odpowiednio zutylizowane. W celu ochrony środowiska, należy odpowiednio zutylizować baterie zgodnie z lokalnymi przepisami (informacje na ten temat dostępne są u dystrybutora). Baterie pilota (załączone) nie mogą być narażone na działanie wysokich temperatur (np. słońce lub ogień). Uwaga: We Francji urządzenia działające w zakresie częstotliwości od 2.454- 2.483,5 MHz mogą być używane wyłącznie w zamkniętych pomieszczeniach. Instalacja produktu - Umieścić produkt na płaskim, sztywnym i stabilnym podłożu. Nie umieszczać produktu na dywanie.- 68 - - Nie umieszczać produktu na wierzchu innego urządzenia, które mogłoby doprowadzić do przegrzania (na przykład na odbiorniku lub wzmacniaczu). - Nie umieszczać niczego pod produktem (na przykład płyt CD lub magazynów). Właściwa wentylacja - Umieścić produkt w odpowiednio napowietrzonym miejscu, aby uniknąć przegrzania. Zapewnić co najmniej 10cm odstęp z tyłu i od góry produktu oraz 5cm odstęp z boków, aby uniknąć przegrzania. - Nie umieszczać przed otworami wentylacyjnymi takich przedmiotów, jak gazety, obrusy, zasłony. Nie narażać produktu na działanie wysokich temperatur, wilgoci, wody i kurzu. - Urządzenie nie powinno być narażone na kontakt z kapiącą cieczą lub na zachlapanie. Żaden przedmiot wypełniony płynem, taki jak wazon, nie powinien być ustawiony na urządzeniu. - Nie umieszczać w pobliżu tego produktu innych przedmiotów, które mogą go uszkodzić (na przykład obiektów wypełnionych wodą lub zapalonych świec). - Żadne źródła otwartego ognia, takie jak zapalone świece, nie powinny być ustawione na urządzeniu. Zasilanie elektryczne - Odłączyć produkt w przypadku dłuższego czasu braku użytkowania. - Jeśli kabel zasilający jest uszkodzony, musi on zostać wymieniony przez producenta lub wykwalifikowany personel posprzedażowy, aby uniknąć niebezpieczeństwa. - Ten produkt musi być podłączony do źródła zasilania elektrycznego o mocy 230V ~ 50Hz. - Wtyczka służy jako urządzenie rozłączające, dlatego powinna być łatwo dostępna. - Używać tego produktu tylko z dołączonym kablem zasilającym. - Nie używać produktu z bateriami innymi niż te, które były dołączone. - UWAGA: Istnieje ryzyko wybuchu, jeśli baterie nie są poprawnie wymienione. Nie próbować wymieniać baterii na baterie innego typu. - Baterie (akumulator lub zainstalowane baterie) nie powinny być narażone na działanie wysokich temperatur, których źródłem może być światło słoneczne, ogień lub jakiekolwiek inne źródła ciepła.- 69 - - Jeśli po pełnym naładowaniu żywotność bateria jest zmniejszona o połowę, należy nadzorować proces kolejnego ładowania. Uwaga: uszkodzona bateria może spowodować niebezpieczne przegrzanie termiczne. Deklaracja zgodności Niniejszym Admea deklaruje, że ten Przenośny głośnik ze wzmacniaczem jest zgodny z zasadniczymi wymaganiami oraz pozostałymi stosownymi postanowieniami Dyrektywy 1999/5/UE. Deklaracja zgodności jest dostępna na stronie internetowej: http://www.oxygenaudio.com/fr

To logo umieszczone na produkcie oznacza, że recycling tego urządzenia wchodzi w zakres dyrektywy 2012/19/UE z dnia 4 lipca 2012 roku w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Obecność substancji niebezpiecznych w elektrycznym i elektronicznym sprzęcie może mieć potencjalne skutki dla środowiska i ludzkiego zdrowia, pojawiające się podczas cyklu ponownego przetwarzania tego produktu. W związku z tym, pod koniec okresu użytkowania, produkt ten nie powinien być utylizowany wraz z odpadami komunalnymi. Rola użytkownika końcowego jest kluczowa w cyklach ponownego użytkowania, recyklingu i innych formach waloryzacji tego elektrycznego lub elektronicznego sprzętu. Władze lokalne wraz z dystrybutorami ustanowiły specjalne procedury w celu zbierania i recyklingu tego produktu. Obowiązkiem użytkownika jest korzystanie z systemów selektywnej zbiórki odpadów wdrożonych przez lokalne władze.- 70 -

Co zawiera pakiet? 1 x 12-calowy głośnik ze wzmacniaczem 1 x pilot 1 x kabel zasilający 1 x mikrofon przewodowy 1 x przewód audio (3,5mm do 3,5mm) 1 x FM przewód 2 x baterie do pilota: typ CR2032

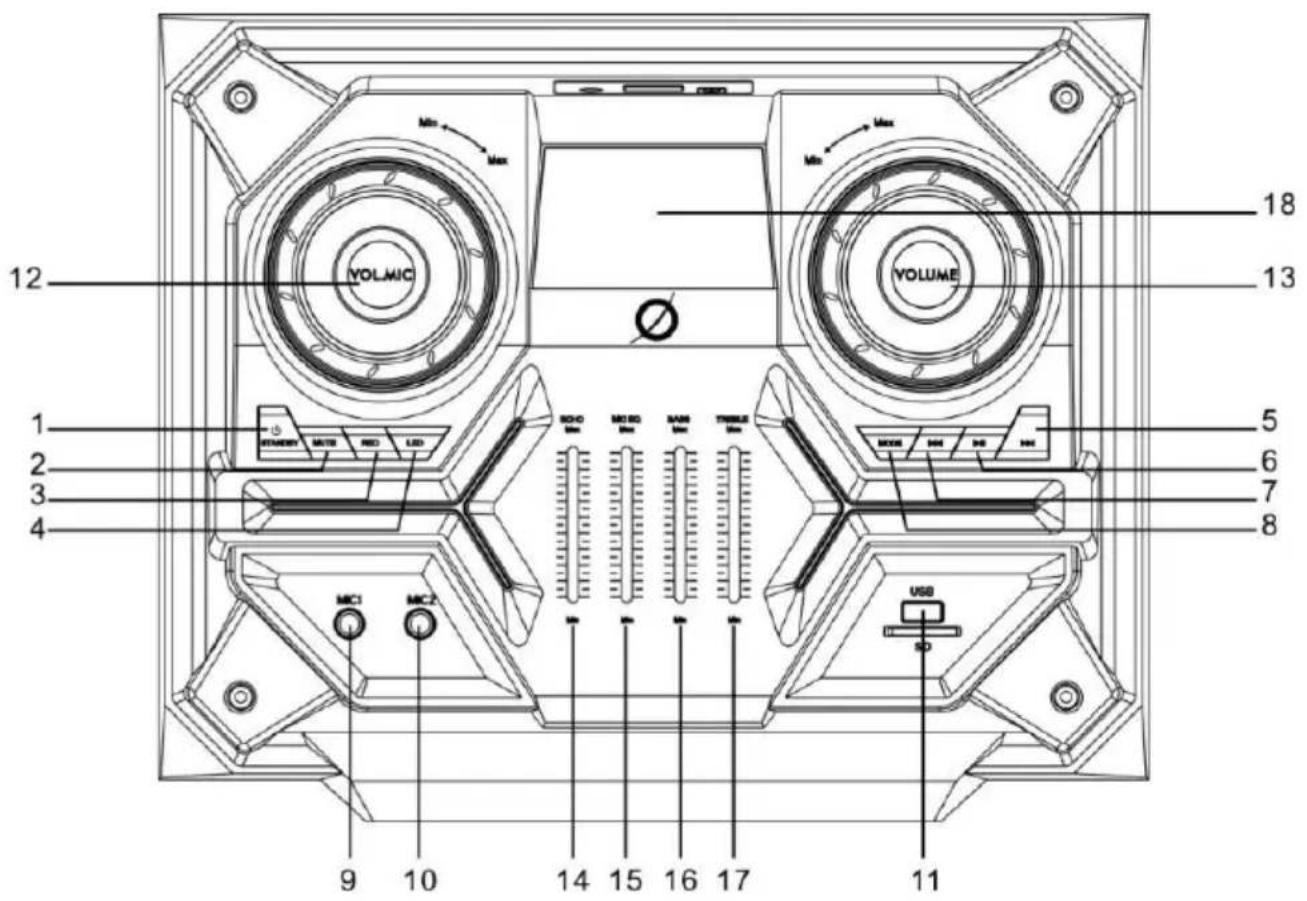

1. STANDBY: Wcisnąć ten przycisk, aby włączyć/wyłączyć głośnik.

2. MUTE: Wcisnąć ten przycisk, aby wyciszyć lub przywrócić dźwięk

3. REC: Nacisnąć ten przycisk, aby rozpocząć funkcję nagrywania.

4. LEF ON/OFF: Wcisnąć ten przycisk, aby włączyć/wyłączyć dyskotekowe

efekty świetlne LED na głośniku.

5. : Nacisnąć ten przycisk, aby odtworzyć kolejny utwór muzyczny.

6. : Nacisnąć ten przycisk, aby odtworzyć/zatrzymać muzykę; w trybie

radia rozpoczyna automatyczne skanowanie stacji radiowych FM.

7. : Nacisnąć ten przycisk, aby odtworzyć ostatni utwór muzyczny.

8. MODE:Nacisnąć ten przycisk, aby przełączyć do trybu

11. USB PORT/SD CARD READER: odczytuje urządzenia podłączone

kablem USB oraz karty SD o maksymalnej pojemności 32GB w celu odtwarzania muzyki w formacie MP3.

12. VOL.MIC: Obrócić to pokrętło w prawo/lewo, aby zwiększyć/zmniejszyć

13. VOLUME: Obrócić ten przycisk w prawo/lewo, aby zwiększyć/zmniejszyć

14. ECHO: Przesunąć ten przycisk do góry lub w dół, aby podwyższyć lub

obniżyć poziom ECHA.- 72 -

15. MIC EQ: Przesunąć ten przycisk do góry lub w dół, aby podwyższyć lub

obniżyć poziom korektora graficznego mikrofonu.

16. BASS: Przesunąć ten przycisk do góry lub w dół, aby podwyższyć lub

obniżyć poziom BASU.

17. TREBLE: Przesunąć ten przycisk do góry lub w dół, aby podwyższyć lub

obniżyć poziom SOPRANU.

18. DISPLAY: Wyświetla „BLUE” dla trybu Bluetooth, „USB” dla trybu USB,

„CARD” dla trybu KARTY SD, „LINE” dla trybu AUX IN/OUT.

19. AUX OUT: Można podłączyć urządzenie dźwiękowe lub urządzenie

odtwarzające wideo za pomocą 3,5mm wyjścia pomocniczego.

20. AUX IN: Można podłączyć urządzenie, będące źródłem dźwięku lub wideo,

za pomocą wejścia pomocniczego RCA/3,5mm.

21. POWER: Wcisnąć ten przycisk, aby włączyć/wyłączyć urządzenie.

22. AC POWER SOCKET: Podłączyć wtyczkę zasilająca do gniazdka

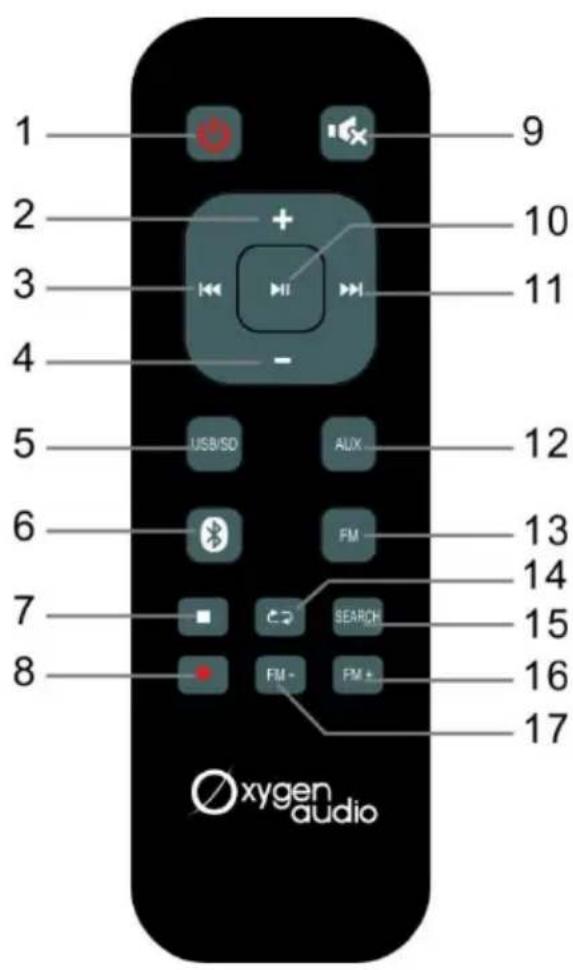

1. STANDBY: Wcisnąć ten przycisk, aby

włączyć/wyłączyć głośnik.

2. VOL+: Zwiększa głośność wyjściową.

3. : Przechodzi do poprzedniego utworu

podczas odtwarzania w trybie Bluetooth i USB/KARTA.

4. VOL-: Zmniejsza głośność wyjściową.

5. USB/SD: Wcisnąć ten przycisk, aby

przełączyć na tryb USB/karta SD.

6. : Wcisnąć ten przycisk, aby przełączyć

7. STOP: Wcisnąć ten przycisk, aby

zatrzymać odtwarzanie dźwięku jedynie w trybie USB/SD.

8. REC: Wcisnąć ten przycisk, aby

rozpocząć nagrywanie.

9. MUTE: Wcisnąć ten przycisk, aby

wyciszyć lub przywrócić dźwięk wyjściowy.

10. PLAY/PAUSE: ROZPOCZYNA lub

ZATRZYMUJE odtwarzanie dźwięku.

11. : Przechodzi do kolejnego utworu

podczas odtwarzania w trybie Bluetooth i USB/SD.

12. AUX: Wcisnąć ten przycisk, aby

przełączyć na tryb AUX-IN lub AUX-OUT.

13. FM: Wcisnąć ten przycisk, aby przełączyć

14. Repeat: Wcisnąć ten przycisk, aby

odtworzyć ponownie obecnie przesłuchiwany utwór (obowiązuje tylko w trybie USB/karty SD.)

15. Search: W trybie FM wcisnąć ten przycisk,

aby rozpocząć automatyczne wyszukiwanie stacji FM i zapisać znalezione stacje radiowe.

16. FM+: Wcisnąć ten przycisk, aby dostroić

ręcznie o 0,1MHz wyżej.

17. FM-: Wcisnąć ten przycisk, aby dostroić

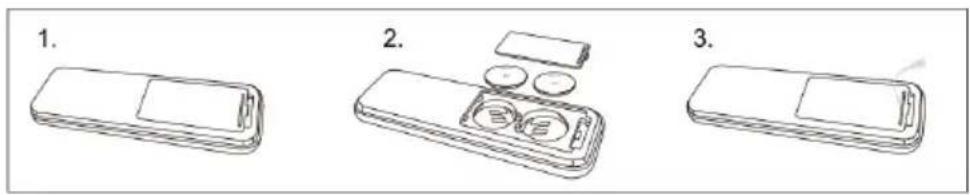

ręcznie o 0,1MHz niżej.- 74 - Instalowanie baterii do pilota

1. Zdjąć pokrywę tylną baterii z pilota.

2. Włożyć i zamocować 2 sztuki baterii (CR2032) do komory baterii z (+)

skierowanym ku górze.

3. Założyć pokrywę tylną na pilota i zamknąć ją.

Ładowanie baterii Ten głośnik ma wbudowany akumulator kwasowo-ołowiowy. W celu naładowania, należy podłączyć kabel zasilający do gniazda sieciowego. Zajmuje to około 6-8 godzin, aby w pełni naładować głośnik. Odłączyć kabel zasilający, jak tylko akumulator zostanie w pełni naładowany (światełko na wyświetlaczu LED będzie zielone). Uwaga: Bateria będzie się ładować zarówno, gdy urządzenie jest włączone, jak i wyłączone. Jednak zgodnie z dyrektywami dotyczącymi niskiego zużycia energii, bateria nie będzie się ładować w trybie czuwania.

Utylizacja baterii Utylizacja zużytych baterii musi przebiegać zgodnie z regulacjami dotyczącymi recyklingu w okolicy użytkownika. NIE WOLNO doprowadzać do zwarcia baterii ani wrzucać ich do wody, wyrzucać do śmieci ogólnych lub wkładać do ognia. Słabe baterie mogą wyciekać i powodować uszkodzenie pilota. Trzeba wymienić je w odpowiednim czasie!- 75 -

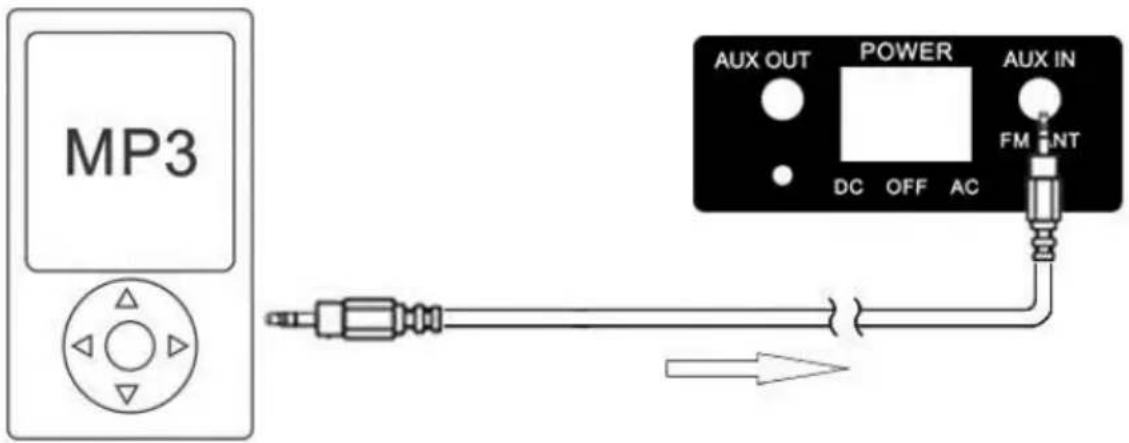

4. Połączenie z odtwarzaczem MP3

1. Podłączyć jeden z końców 3,5mm złącza audio do słuchawkowego gniazda

wyjściowego odtwarzacza MP3.

2. Podłączyć drugi koniec do wejścia AUX IN (3,5mm gniazdo) tego głośnika

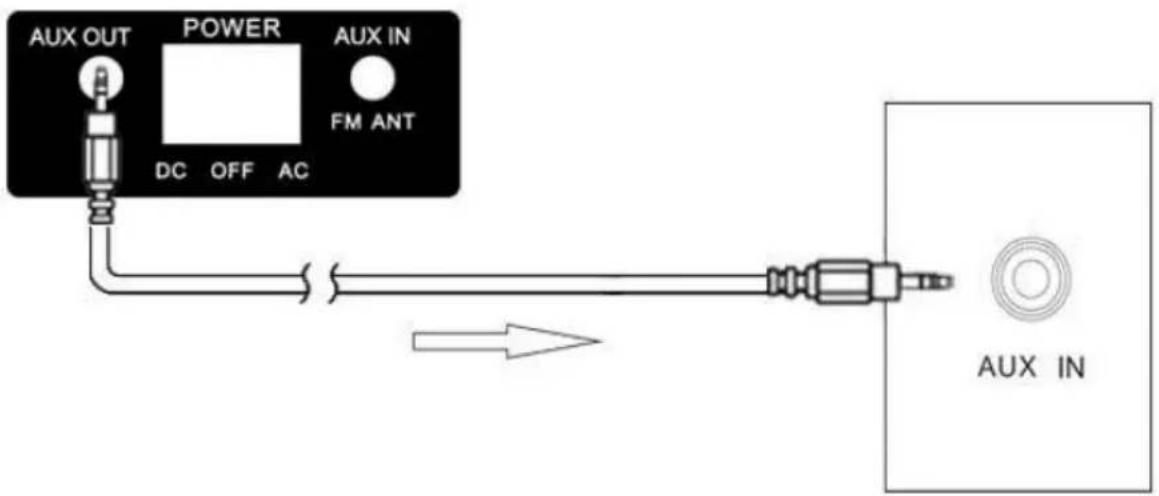

5. Połączenie z innym głośnikiem

1. Podłączyć jeden z końców 3,5mm złącza audio do wyjścia AUX OUT tego

głośnika ze wzmacniaczem.

2. Podłączyć drugi koniec do wejścia AUX IN (3,5mm gniazdo) drugiego

6. Działanie Bluetooth

Parowanie urządzenia Bluetooth Przed możliwością korzystania z głośnika ze wzmacniaczem wraz z telefonem lub innym urządzeniem z funkcją Bluetooth, należy sparować dane urządzenie z głośnikiem ze wzmacniaczem.

1. Wcisnąć przycisk MODE na urządzeniu lub przycisk Bluetooth na

pilocie wielokrotnie, aż do pojawienia się wyświetlacza LED, pokazującego „BLUE”. Logo Bluetooth na wyświetlaczu będzie migało, gdy żadne urządzenie nie będzie z nim sparowane.

2. Włączyć funkcję Bluetooth na swoim smartfonie i znaleźć urządzenie

oznaczone napisem „PULSION 12.1” na liście dostępnych urządzeń.

3. Wybrać i zezwolić na sparowanie z urządzeniem „PULSION 12.1”.

4. Jeśli parowanie się powiedzie, głośnik ze wzmacniaczem zapiszczy, a

wskaźnik przestanie migać. Podczas odtwarzania można:

1. Wcisnąć przycisk , aby rozpocząć lub zatrzymać odtwarzanie

wybranego utworu na sparowanym urządzeniu.

2. Wcisnąć lub , aby przejść do poprzedniego lub kolejnego utworu.

Uwagi: Zasięg działania Bluetooth to w przybliżeniu 10 metrów (30 stóp). Wszelkie przeszkody na drodze pomiędzy urządzeniami mogą zredukować zasięg. Tylko jedno urządzenie Bluetooth może być sparowane z urządzeniem na raz.

Podłączenie do zasilania sieciowego

1. Podłączyć wtyczkę zasilającą do gniazdka zasilania.

1. Wcisnąć przycisk STANDBY na pilocie, aby wybudzić urządzenie z trybu

2. Aby wejść w tryb CZUWANIA, wcisnąć ponownie przycisk.- 77 -

Uwaga: Aby oszczędzać energię, urządzenie przejdzie w tryb CZUWANIA automatycznie, jeśli przez 60 minut nie zostanie odtworzony dźwięk wyjściowy. Status wyświetlacza LED Tryb działania Wyświetlacz Czuwanie Wyłączony Wyłączenie zasilania podczas ładowania baterii Czerwone światło Wyłączenie zasilania, gdy bateria jest w pełni naładowana Zielone światło Urządzenie włączone podczas ładowania baterii

Czerwone światło, miga logo Urządzenie włączone, gdy bateria jest w pełni naładowana Zielone światło, wyświetlone jest logo Tryb AUX Ekran wyświetla „LINE” Bluetooth gotowy do sparowania Ekran wyświetla „BLUE”, miga logo Bluetooth sparowany Ekran wyświetla „BLUE”, wyświetlone jest logo Tryb USB/karta SD Ekran wyświetla „USB” lub „CARD” i wyświetla czas odtwarzania od „00:01”. Funkcja nagrywania w trybie USB lub SD Ekran wyświetla „USB” oraz „RECO” lub „CARD” oraz „RECO”. Tryb FM Częstotliwość wskazana na ekranie. Podczas wciskania klawiszy VOL+/- na pilocie Ekran wyświetla głośność pomiędzy „000” i „032”. Wyciszony dźwięk wyjściowy Wyświetlacz LED miga na niebieski.- 78 -

8. Działanie radia FM

1. Włączyć urządzenie i wcisnąć wielokrotnie klawisz MODE na urządzeniu

lub wcisnąć przycisk FM na pilocie, aby przełączyć na tryb FM (wyświetlacz pokaże częstotliwość radia).

2. Wcisnąć przycisk na urządzeniu lub klawisz SEARCH na pilocie, aby

rozpocząć automatyczne wyszukiwanie dostępnych stacji radiowych. Stacje radiowe zostaną automatycznie zapisane po zakończeniu auto- wyszukiwania.

3. Podczas automatycznego wyszukiwania stacji radiowych FM wcisnąć

przycisk na urządzeniu, aby zatrzymać skanowanie.

4. Wcisnąć przyciski / na urządzeniu lub klawisze / na

pilocie, aby wybrać stacje radiowe zachowane w pamięci.

5. Wcisnąć przyciski FM+/FM- na pilocie, aby dostroić za każdym razem o

0,1MHz wyżej lub niżej, w celu wyszukiwania ręcznego stacji radiowych. Te stacje radiowe nie mogą zostać zapisane.

Połączenie z urządzeniem za pomocą kabla USB lub z kartą SD

1) Włączyć urządzenie.

2) Włożyć kabel USB urządzenia/kartę SD do złącza.

3) Kiedy urządzenie USB/karta SD jest podłączone/a do urządzenia,

kilkukrotnie nacisnąć MODE na urządzeniu lub wcisnąć USB/SD na pilocie, aby przełączyć na tryb USB/SD.

4) Wcisnąć przycisk stop na pilocie, aby zatrzymać odtwarzanie dźwięku.

Uwaga: W zależności od pojemności urządzenia, załadowanie plików może trwać dłużej niż minutę. Urządzenie nie rozpoznaje mojego urządzenia USB. - Po podłączeniu swojego urządzenia USB do tego urządzenia możliwe, że trzeba będzie je włączyć, zanim zacznie działać. - To urządzenie nie obsługuje bezpośredniego połączenia z komputerem za pomocą portu USB. Może być potrzebne urządzenie USB, odtwarzacz MP3 lub przenośny odtwarzacz multimedialny (PMP) z twardym dyskiem. - Jeśli aktualnie użytkownik korzysta z zewnętrznego dysku twardego na USB, należy podłączyć swoje urządzenie jednocześnie do zewnętrznego- 79 - źródła zasilania oraz do urządzenia. Jeśli użytkownik korzysta z przenośnego odtwarzacza multimedialnego z własnym napędem, należy upewnić się, że bateria jest wystarczająco naładowana. - Sprawdzić, czy system plików urządzenia USB jest sformatowany jako FAT lub FAT 32. Urządzenia USB sformatowane jako NTFS nie są kompatybilne z tym urządzeniem. Uwaga: jeśli użytkownik próbuje zmodyfikować system plików, formatowanie urządzenia usunie wszystkie dane. Najpierw należy odnieść się do instrukcji obsługi urządzenia USB. - Podłączyć urządzenie USB bezpośrednio do portu USB urządzenia. Korzystanie z przedłużacza nie jest zalecane i może powodować zakłócenia i niewydolność transferu danych. Urządzenie nie rozpoznaje mojej karty pamięci. - Po pierwsze należy sprawdzić, czy karta pamięci jest kompatybilna z urządzeniem. Obsługiwane karty, to te w formacie SD i SDHC. Przetestowaliśmy to urządzenie z większością kart pamięci dostępnych na rynku; jednakże nie możemy zagwarantować pełnej kompatybilności ze wszystkimi kartami, ponieważ obecnie w użytku jest wiele standardów technologicznych. W razie problemów z kompatybilnością: należy użyć karty pamięci o mniejszej pojemności (32GB lub mniej) lub podłączyć kartę za pomocą urządzenia USB.

10. Funkcja nagrywania

1. Podłączyć mikrofon do portu MIC-1 lub MIC-2.

2. Włożyć kabel USB/kartę SD do portu USB/gniazda karty: wcisnąć przycisk

3. Jeśli USB/karta SD jest podłączone/a do głośnika po raz pierwszy, system

automatycznie stworzy folder o nazwie „RECORD”, aby zapisać nagrane pliki (system plików FAT32 USB jest obsługiwany).

4. Kiedy użytkownik jest gotowy do nagrywania, należy nacisnąć przycisk

REC na urządzeniu lub klawisz REC na pilocie, aby rozpocząć. Obecnie odtwarzany dźwięk wyjściowy zostanie wyciszony, a na ekranie wyświetli się napis „REC”. Urządzenie rozpocznie nagrywanie dźwięku wejściowego z mikrofonu, gdy ekran wyświetli 00:01.

5. Następnie nacisnąć ponownie przycisk REC pilocie, aby zatrzymać

6. Po zakończeniu nagrywania, nacisnąć przycisk na urządzeniu lub

klawisz na pilocie, aby odtworzyć/zatrzymać nagrane pliki. Uwaga: To urządzenie może nagrywać jedynie dźwięk wejściowy z MIKROFONU. Można nagrywać z jednego lub dwóch mikrofonów na USB/kartę SD. Nagrywanie podwójnego źródła dźwięku jest niemożliwe.

Przenośny głośnik ze wzmacniaczem Zasilanie Wejście: 110-240V ~ 50-60Hz Wyjście: 12V, 9A Zużycie energii 45W Zużycie energii w trybie czuwania ≤ 0.5W Tuner FM 87,5MHz-108MHz Charakterystyka częstotliwościowa 100Hz-20kHz Czułość wejścia

Oporność pozorna 10k Om Wymiary 437 x 353 x 682mm Głośnik 12-calowy BAS + 2 x 3-calowy SOPRAN Długość kabla 1,5m Pilot Bateria pilota 2 x CR2032 Bluetooth Kompatybilność z Bluetooth

Wersja Bluetooth 2.1- 81 -

12. Rozwiązywanie problemów

W przypadku napotkania problemów podczas korzystania z tego urządzenia, należy zapoznać się z przewodnikiem rozwiązywania problemów poniżej, aby znaleźć rozwiązanie. PROBLEM

Brak energii Upewnić się, że wtyczka zasilania jest podłączona do źródła energii, a urządzenie jest włączone. Upewnić się, że gniazdo sieciowe jest zasilane energią. Brak dźwięku Podczas odtwarzania poprzez wejście AUX, należy upewnić się, że dźwięk w urządzeniu źródłowym jest pogłośniony i odtwarza ono utwór. Upewnić się, że dźwięk w tym urządzeniu jest pogłośniony. Sprawdzić, czy są odpowiednio podłączone: o aby korzystać z trybu AUX-IN, upewnić się, że urządzenie źródłowe jest podłączone do wyjścia, a nie wejścia; o aby korzystać z trybu AUX-OUT, upewnić się, że urządzenie odbierające jest podłączone do wejścia, a nie wyjścia. Urządzenie Bluetooth nie jest sparowane. Odnieść się do sekcji „8. Działanie Bluetooth”. To urządzenie może jedynie czytać pliki w formacie MP3 na urządzeniu podłączonym kablem USB/z karty SD. Brak reakcji urządzenia Odłączyć kabel zasilający na minutę i ponownie go podłączyć. Nie działa pilot Przybliżyć się do głównego urządzenia podczas korzystania z pilota. Sprawdzić, czy baterie są zainstalowane poprawnie. Wymienić baterie. Skierować pilota bezpośrednio na głośnik. Głośnik robi hałas Trzymać mikrofon 2 metry od głośnika. Wyłączyć mikrofon, gdy nie jest używany. Ściszyć dźwięk mikrofonu. Trzymać telefon komórkowy z dala od głośnika, podczas wykonywania połączenia. Trzymać głośnik z dala od innego bezprzewodowego sprzętu.- 82 - Urządzenie wyłącza się po 60 minutach To urządzenie jest zaprojektowane tak, aby przechodzić w tryb czuwania automatycznie po 60 MINUTACH bezczynności. Nacisnąć przycisk CZUWANIE, aby wybudzić urządzenie.
