MODE D'EMPLOI SCCGHP121SC200 SCHNEIDER

Veuillez lire et conserver ces instructions

5. Raccordement à une seconde enceinte …… …….. ...….………...10

6. Fonctionnement du mode Bluetooth….……......……………………11

7. Fonctionnement général de l’appareil. .......................................... 11

8. Fonctionnement de la radio FM ................................................... 13

9. Fonctionnement des modes USB/SD ………………. .................... 13

12. Résolution des problèmes .......................................................... 16- 2 -

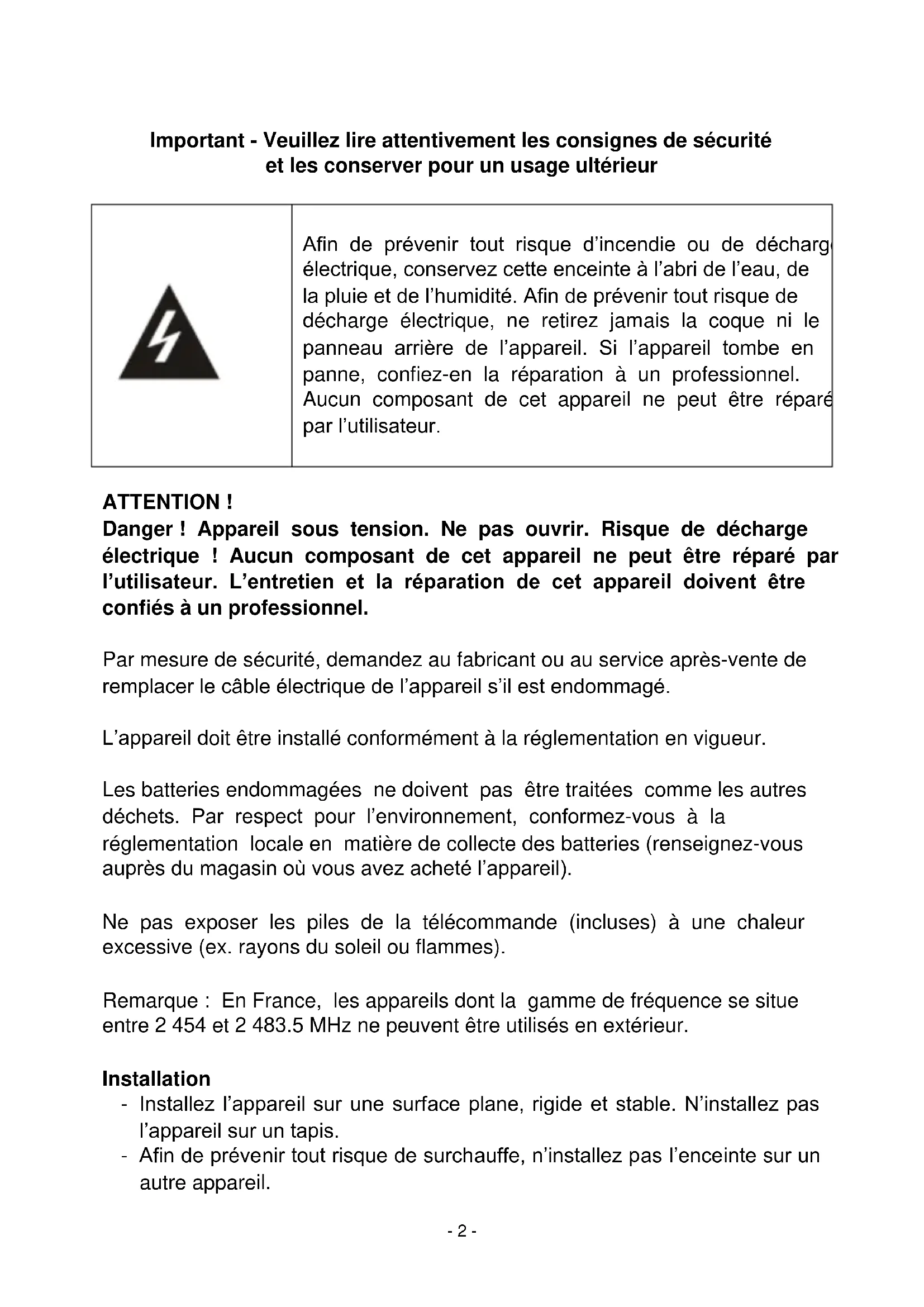

Important - Veuillez lire attentivement les consignes de sécurité et les conserver pour un usage ultérieur

Afin de prévenir tout risque d’incendie ou de décharge électrique, conservez cette enceinte à l’abri de l’eau, de la pluie et de l’humidité. Afin de prévenir tout risque de décharge électrique, ne retirez jamais la coque ni le panneau arrière de l’appareil. Si l’appareil tombe en panne, confiez-en la réparation à un professionnel. Aucun composant de cet appareil ne peut être réparé par l’utilisateur.

ATTENTION ! Danger ! Appareil sous tension. Ne pas ouvrir. Risque de décharge électrique ! Aucun composant de cet appareil ne peut être réparé par l’utilisateur. L’entretien et la réparation de cet appareil doivent être confiés à un professionnel. Par mesure de sécurité, demandez au fabricant ou au service après-vente de remplacer le câble électrique de l’appareil s’il est endommagé. L’appareil doit être installé conformément à la réglementation en vigueur. Les batteries endommagées ne doivent pas être traitées comme les autres déchets. Par respect pour l’environnement, conformez-vous à la réglementation locale en matière de collecte des batteries (renseignez-vous auprès du magasin où vous avez acheté l’appareil). Ne pas exposer les piles de la télécommande (incluses) à une chaleur excessive (ex. rayons du soleil ou flammes). Remarque : En France, les appareils dont la gamme de fréquence se situe entre 2 454 et 2 483.5 MHz ne peuvent être utilisés en extérieur. Installation - Installez l’appareil sur une surface plane, rigide et stable. N’installez pas l’appareil sur un tapis. - Afin de prévenir tout risque de surchauffe, n’installez pas l’enceinte sur un autre appareil.- 3 - - Ne placez aucun objet sous l’appareil (ex. CD ou magazines). Consignes d’aération - Afin de prévenir tout risque de surchauffe, installez l’appareil dans un espace suffisamment ventilé. Prévoyez un espace libre d’au moins 10 cm à l’arrière et au dessus de l’appareil, et de 5 cm sur les côtés. - Veillez à ce que les grilles de ventilation ne soient pas obstruées par des journaux, une nappe ou des rideaux. N’exposez pas l’enceinte à des températures élevées, et protégez-la de l’eau, de l’humidité et de la poussière. - Protégez l’appareil des fuites ou des éclaboussures. Ne placez pas d’objets contenant des liquides (ex. vase) sur le dessus de l’appareil. - Ne placez pas à proximité de l’appareil des objets susceptibles de l’endommager (ex. objets contenant des liquides ou bougies allumées). - Ne placez pas de flammes nues (ex. bougies allumées) sur le dessus de l’appareil. Alimentation électrique - Débranchez l’enceinte lorsque vous n’en faites pas un usage prolongé. - Par mesure de sécurité, demandez au fabricant ou au service après-vente de remplacer le câble électrique de l’appareil s’il est endommagé. - Cet appareil doit être raccordé à un réseau électrique de 230 V ~ 50 Hz. - Le câble électrique doit rester accessible car vous aurez besoin de le débrancher pour mettre l’appareil hors tension. - Pour raccorder l’appareil au secteur, servez-vous uniquement du câble électrique fourni. - Ne faites pas fonctionner l’appareil avec une autre batterie que celle déjà installée. - MISE EN GARDE : Il existe un risque d’explosion en cas de mauvaise installation de la batterie. Ne tentez pas de remplacer la batterie par un autre modèle. - Les batteries (qu’il s’agisse des piles fournies ou de la batterie déjà installée) ne doivent pas être exposées à une chaleur excessive (ex. rayons du soleil, flammes ou autre source de chaleur). - Si vous constatez qu’après avoir rechargé complètement la batterie, sa durée de vie est réduite de moitié, effectuez la prochaine recharge sous surveillance. Attention : une batterie endommagée présente un danger de surchauffe.- 4 - Déclaration de conformité Par la présente, Admea déclare que cette enceinte amplifiée portable est conforme aux principales exigences et autres clauses pertinentes de la directive européenne 1999/5/CE. La déclaration de conformité est disponible sur le site : http://www.oxygenaudio.com/fr/

Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/CE du 4 juillet 2012, relative aux déchets d’équipements électriques et électroniques (DEEE). La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l’environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition.- 5 -

1 x Enceinte amplifiée 1 x télécommande 1 x câble d’alimentation secteur 1 x microphone filaire 1 x câble audio (3,5 mm - 3,5 mm) 1 x câble FM 2 x piles pour la télécommande : modèle CR 2032

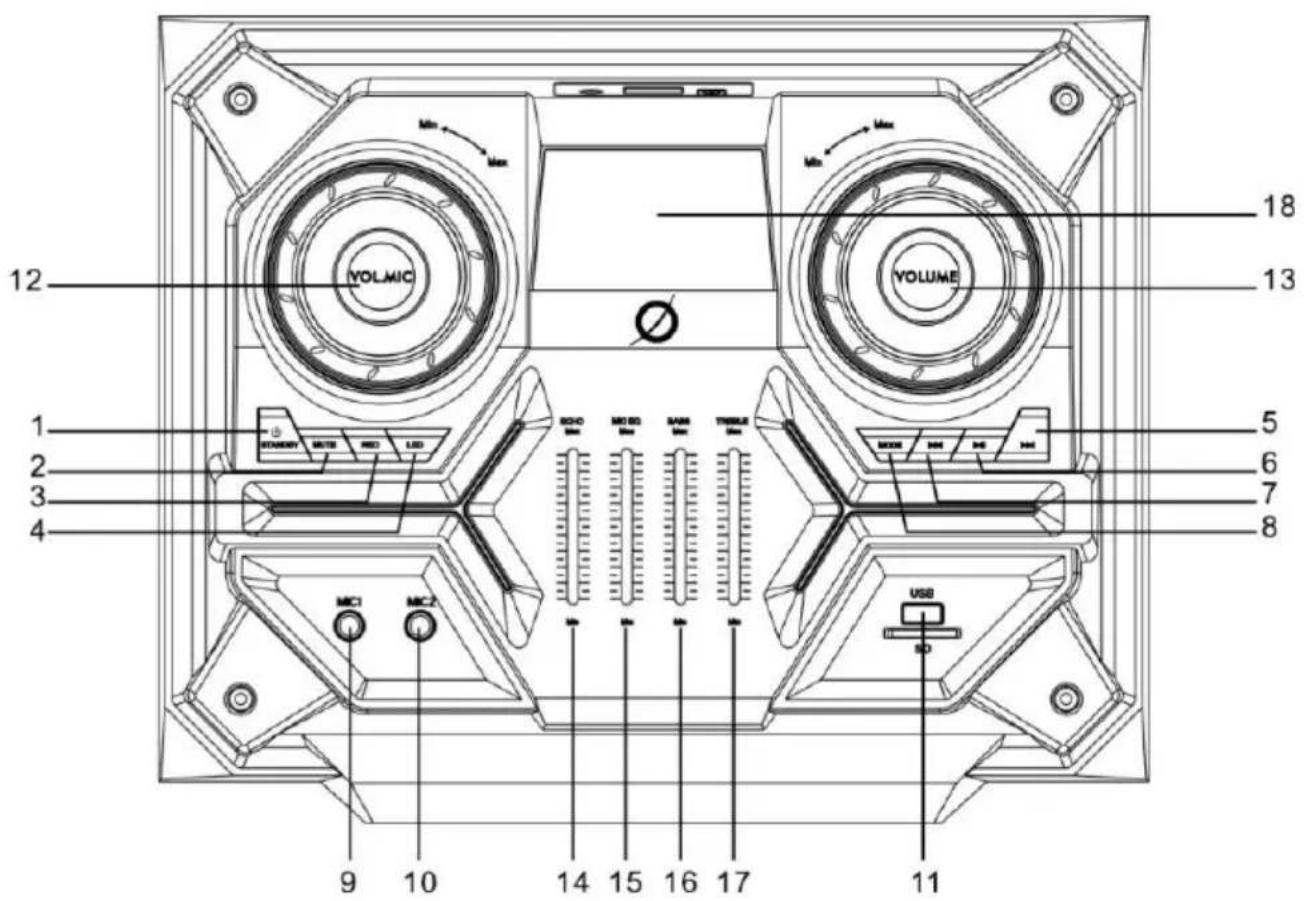

1. MARCHE/VEILLE : Appuyez sur cette touche pour mettre l’enceinte en

marche ou en veille.

2. MUET : Appuyez sur cette touche pour couper le son ou le réactiver.

3. REC : Appuyez sur cette touche pour lancer un enregistrement avec la

4. MARCHE/ARRÊT DE L’EFFET LED : Appuyez sur cette touche pour

activer/désactiver les effets de lumière LED style disco dont est équipée l’enceinte.

5. : Appuyez sur cette touche pour lire la piste suivante.

6. : Appuyez sur cette touche pour lire/mettre en pause la musique. En

mode radio, appuyez sur cette touche pour lancer la recherche automatique des stations FM.

7. : Appuyez sur cette touche pour lire la piste précédente.

8. MODE : Appuyez sur cette touche pour naviguer entre les différents

modes: Bluetooth, lecture par USB, par carte SD, par prise auxiliaire et mode radio FM.

11. PRISE USB / LECTEUR DE CARTE SD : Permettent de lire de la

musique au format MP3 depuis un périphérique USB ou une carte SD d’une capacité maximale de 32 Go.

12. VOL.MIC: Pour ajuster le volume du micro.- 7 -

13. VOLUME : Faites tourner ce bouton dans le sens des aiguilles d’une

montre ou inversement pour diminuer/augmenter le volume sonore.

14. ECHO: Pour ajuster le niveau de l'écho lorsqu'un micro est branché

15. MIC EQ : Déplacez ce curseur de bas en haut pour diminuer ou

augmenter le niveau de l’ÉGALISEUR MICRO.

16. GRAVES : Déplacez ce curseur de bas en haut pour diminuer ou

augmenter le niveau des GRAVES.

17. TREBLE : Déplacez ce curseur de bas en haut pour diminuer ou

augmenter le niveau des AIGÜS.

18. ÉCRAN : L’écran affiche « BLUE » lorsque l’appareil est en mode

Bluetooth, « USB » lorsqu’il est en mode USB, « CARD » lorsqu’il est en mode CARTE SD et « LINE » lorsqu’il est en mode auxiliaire.

19. AUX OUT : Cette sortie auxiliaire est utile pour diffuser le son

simultanément via une deuxième d'enceinte.

20. AUX IN / FM ANT: Cette prise RCA 3,5 mm permet de raccorder un

périphérique source audio ou vidéo. Connectez egalement à cette prise le câble antenne (fourni) pour la reception des stations FM.

21. POWER : Appuyez sur ce bouton pour mettre l’appareil hors tension

(position OFF), branché sur le secteur (position AC) ou en mode batterie (position DC).

22. PRISE D’ALIMENTATION : Raccordez la prise d’alimentation au secteur

à l'aide du câble fourni.- 8 -

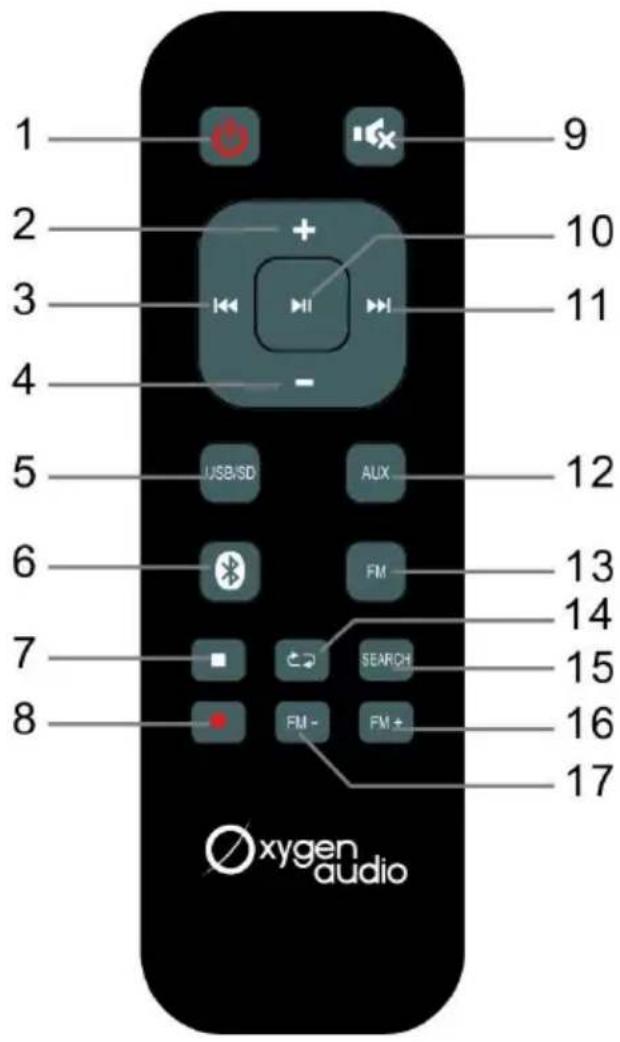

1. MARCHE/VEILLE : Appuyez sur cette

touche pour mettre l’enceinte en marche ou en veille.

2. VOL+ : Appuyez sur cette touche pour

augmenter le volume sonore.

3. : Permet de passer à la piste suivante

lors de la lecture en mode Bluetooth ou en mode USB / CARTE SD.

4. VOL- : Appuyez sur cette touche pour

réduire le volume sonore.

5. USB/SD : Appuyez sur cette touche pour

passer en mode USB / CARTE SD.

6. : Appuyez sur cette touche pour passer

7. ARRÊT : Appuyez sur cette touche

pour arrêter la lecture en mode USB/SD uniquement.

8. ENREGISTREMENT : Appuyez sur

cette touche pour lancer un enregistrement avec le micro.

9. MODE MUET : Appuyez sur cette

touche pour couper le son ou le réactiver.

10. LECTURE/PAUSE : Appuyez sur

cette touche pour LANCER la lecture ou pour la mettre en PAUSE.

11. : Permet de passer à la piste suivante

lors de la lecture en mode Bluetooth ou en mode USB/SD.

12. AUX (AUXILIAIRE) : Appuyez sur cette

touche pour passer en mode auxiliaire AUX-IN (SOURCE) ou AUX-OUT (SORTIE).

13. FM : Appuyez sur cette touche pour passer

14. Répétition : En mode USB et lecteur de

cartes uniquement, appuyez sur cette touche afin de répéter la lecture de la piste actuelle.

15. Search (recherche) : En mode FM,

appuyez sur cette touche pour lancer la recherche automatique des stations et pour les mettre en mémoire.

16. FM+ : Appuyez sur cette touche pour

reculer manuellement de 0.1 MHz.

17. FM- : Appuyez sur cette touche pour

avancer manuellement de 0.1 MHz Remarque: Seules les stations FM recherchées en mode automatique peuvent être mémorisées.- 9 - Installation des piles de la télécommande

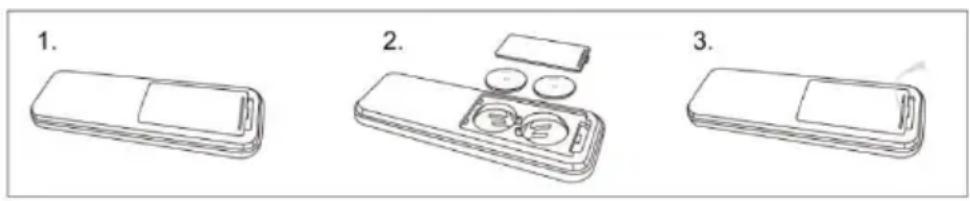

1. Retirez le couvercle du compartiment à piles situé au dos de la

2. Insérez deux piles CR 2032 (fournies) dans le compartiment. Assurez-

vous que la face + est bien orientée vers le haut.

3. Replacez le couvercle pour refermer le compartiment à piles.

Chargement de la batterie Cette enceinte est équipée d’une batterie intégrée rechargeable. Pour la recharger, branchez le câble d’alimentation sur la prise secteur. Six à huit heures sont nécessaires pour recharger complètement l’enceinte. Dès que la batterie est rechargée, débranchez le câble d’alimentation (le témoin de charge situe à l'arrière de l'appareil passera au vert). Remarque : La batterie se recharge lorsque l’enceinte est en marche ou lorsqu’elle est éteinte. Conformément aux directives en matière de basse consommation, la batterie ne se recharge pas lorsque l’enceinte est en mode veille.

Collecte des piles usagées Débarrassez-vous de vos piles usagées selon les règles de recyclage en vigueur dans votre région. Ne placez PAS les piles en court-circuit, ne les jetez pas dans l’eau, dans le feu, ni avec vos déchets habituels. Lorsque les piles sont déchargées, elles peuvent se mettre à fuir et endommager la télécommande. Remplacez-les à temps !- 10 -

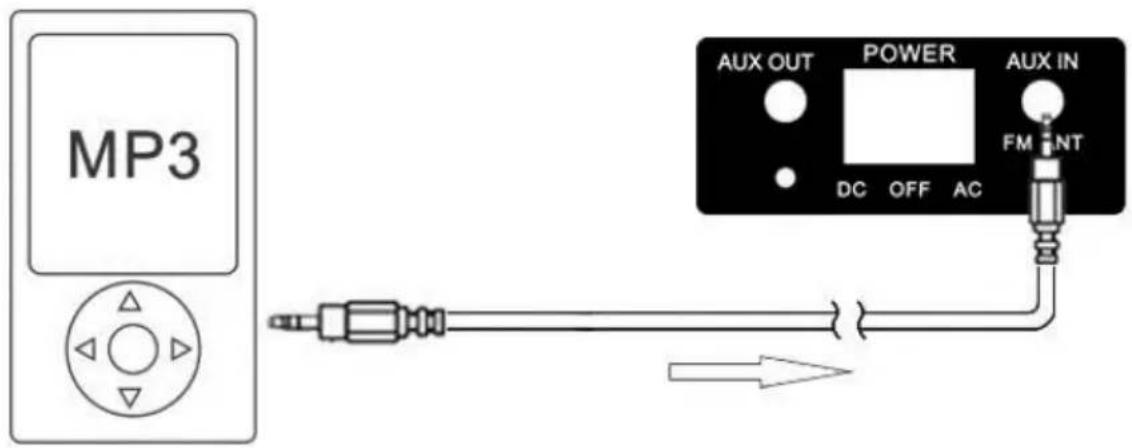

4. Raccordement en mode auxiliaire

1. Raccordez l’une des extrémités du câble 3,5 mm à la sortie « casque audio

2. Raccordez l’autre extrémité à la prise 3,5 mm AUX IN (ENTRÉE

AUXILIAIRE) de cette enceinte.

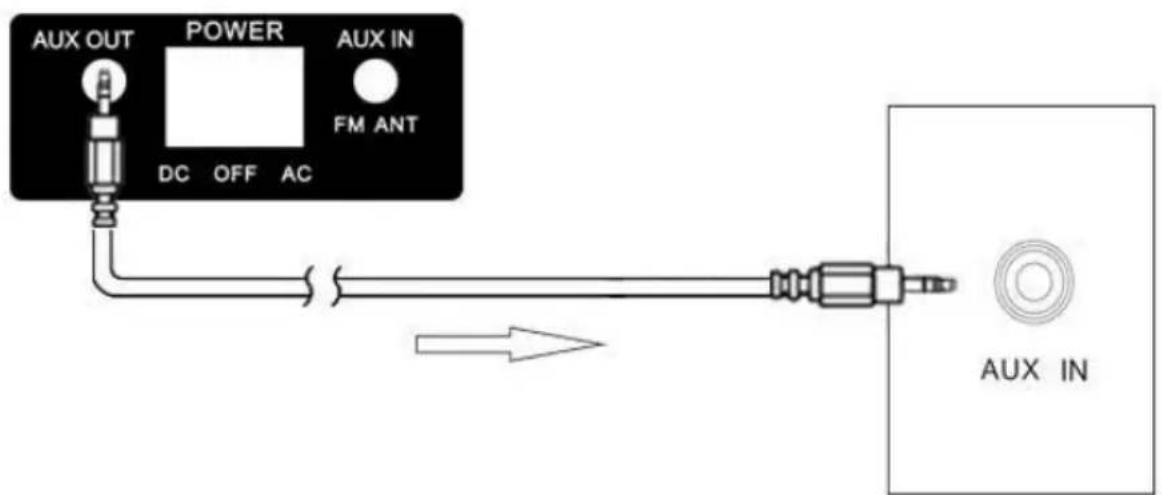

5. Raccordement à une seconde enceinte

1. Raccordez l’une des extrémités du câble 3,5 mm à la sortie AUX OUT

(SORTIE AUXILIAIRE) de cette enceinte.

2. Raccordez l’autre extrémité du câble audio à la prise AUX IN 3,5 mm

(ENTRÉE AUXILIAIRE) de l’autre enceinte. Remarque: Si le câble auxiliaire n'est pas relié à un second appareil, un bruit de fond peut être entendu à fort volume. Dans ce cas, débranchez le câble.- 11 -

6. Fonctionnement du mode Bluetooth

Appairer un appareil Bluetooth Pour utiliser l’enceinte active avec votre téléphone ou un autre périphérique Bluetooth, il vous faut tout d’abord appairer ces appareils.

1. Appuyez plusieurs fois sur la touche MODE de l’enceinte ou appuyez sur

la touche Bluetooth de la télécommande jusqu’à ce que « BLUE » s’affiche sur l’écran LED. L’icône Bluetooth clignote sur l’écran tant qu’aucun appareil à appairer n’est détecté.

2. Activez la fonction Bluetooth sur votre téléphone et recherchez l’appareil

référencé « PULSION 12.1 » dans la liste.

3. Sélectionnez « PULSION 12.1 » et lancez l’appairage.

4. Lorsque la connexion est réussie, l’enceinte émet un bip sonore et l’icône

cesse de clignoter. En cours de lecture, vous pouvez :

1. appuyer sur la touche pour lancer ou suspendre la lecture de la piste

2. passer à la piste précédente ou suivante à l’aide des touches ou .

Remarques : La portée d’action du Bluetooth est d’environ 10 mètres. La présence d’obstacles entre les appareils peut réduire cette portée. Vous ne pouvez connecter qu’un seul appareil Bluetooth à la fois.

7. Fonctionnement général de l’appareil

Raccordement au réseau électrique

1. Raccordez la prise d’alimentation au secteur à l'aide du câble fourni.

2. Mettez l'appareil en position POWER AC. L'interrupteur est situé à

l'arrière de l'enceinte. Pour éteindre l'appareil, mettez l'interrupteur sur POWER OFF et sur POWER DC pour un fonctionnement sur batterie.- 12 - Mode veille

1. Appuyez sur la touche de la télécommande MARCHE/VEILLE pour faire

sortir l’appareil du mode VEILLE.

2. Pour remettre l’appareil en VEILLE, appuyez de nouveau sur la touche

MARCHE/VEILLE. Remarque : Afin d’économiser de l’énergie, l’appareil se met automatiquement en VEILLE au bout de 60 minutes si aucune source sonore n’est en cours de lecture. AFFICHAGE PRINCIPAL ET TEMOIN LUMINEUX DE CHARGE Le témoin lumineux de charge est situé à l'arrière de l'appareil. Mode Témoin lumineux Écran d’affichage Veille Éteint Le témoin lumineux et l'écran sont éteints. Eteint Batterie en charge Rouge Eteint Batterie rechargée Vert Eteint Mode secteur

Batterie en charge Rouge Le logo défile à l’écran. Batterie rechargée Vert Le logo batterie pleine est fixe à l’écran Mode

batterie Branché sur secteur, la batterie se recharge Rouge Le logo défile à l’écran. En mode nomade, la batterie se décharge. Eteint Le logo est fixe à l’écran et indique le niveau de batterie restant. Mode AUX (AUXILIAIRE)

L’écran indique « LINE » Prêt pour la synchronisation Bluetooth L’écran indique « BLUE », l’icône clignote Connexion Bluetooth réussie L’écran indique « BLUE », l’icône est fixe. Mode USB/Carte SD L’écran indique « USB↓» ou « CARD », et le temps de lecture s’affiche sur l’écran (le temps de lecture démarre à « 00:01 »). Fonction enregistrement en mode USB ou SD « USB » et « RECO » ou « CARD » et « RECO » s’affichent sur l’écran. Mode FM La fréquence s’affiche sur l’écran.- 13 - Lorsque vous appuyez sur la touche VOL+ ou VOL- de la télécommande Le niveau sonore s’affiche sur l’écran dans une valeur comprise entre « 000 » et « 032 ». Mode MUET L’écran LED passe au bleu et se met à clignoter. Chargement en cours L'ecran affiche LOD (loading).

8. Fonctionnement de la radio FM

1. Pour passer en mode FM, mettez l’enceinte en marche et appuyez

plusieurs fois sur la touche MODE de l’enceinte, ou appuyez sur la touche FM de la télécommande (la fréquence de la station s’affiche sur l’écran).

2. Appuyez sur la touche de l’enceinte ou sur la touche SEARCH de la

télécommande pour lancer la recherche automatique des stations. Les stations de radio seront mémorisées automatiquement une fois la recherche terminée. Un maximum de 200 stations peuvent être mémorisées.

3. Vous pouvez annuler la recherche automatique des stations en appuyant

sur la touche de l’enceinte.

4. Appuyez sur les touches / de l’enceinte, ou sur les touches /

de la télécommande pour retrouver les stations de radio mémorisées.

5. Vous pouvez rechercher une station de radio manuellement par tranche

de 0.1 MHz en appuyant sur les touches FM+/FM- de la télécommande. Remarque: Seules les stations FM recherchées en mode automatique peuvent être mémorisées.

9. Fonctionnement des modes USB/SD

Connecter un appareil USB ou une carte SD

1) Mettez l’appareil en marche.

2) Raccordez un périphérique USB ou insérez une carte SD dans l’interface.

3) Lorsqu’un périphérique est connecté via le port USB/SD, appuyez

plusieurs fois sur la touche MODE de l’appareil ou appuyez sur la touche USB/SD de la télécommande pour sélectionner le mode USB/SD.

4) Appuyez sur la touche ARRÊT de la télécommande pour mettre fin à

la lecture.- 14 - Remarque : Le temps de chargement dépend de la taille du périphérique et peut prendre plus d’une minute. L’enceinte ne parvient pas à lire mon périphérique USB. - Une fois raccordé votre périphérique USB à l’enceinte, vous devez mettre cette dernière en marche pour qu’elle puisse fonctionner. - Il n’est pas possible de connecter directement un ordinateur à cette enceinte via la prise USB. Cette enceinte fonctionne avec un périphérique USB, un lecteur MP3 ou un PMP (lecteur multimédia portable avec disque dur). - Si vous utilisez un disque dur externe USB, vous devez le raccorder à l’enceinte et le brancher sur une source d’alimentation externe. Si vous utilisez un PMP autoalimenté, assurez-vous que celui-ci est suffisamment chargé. - Vérifiez que les fichiers contenus dans votre périphérique USB sont au format FAT ou FAT32. Les fichiers au format NTFS ne sont pas compatibles avec cette enceinte. Attention : au cas où vous souhaiteriez modifier votre système de fichiers, le formatage du périphérique effacera toutes les données qu’il contient. Avant de procéder, reportez-vous au manuel d’utilisation de votre périphérique USB. - Raccordez votre périphérique USB directement à la prise USB de l’enceinte. L’utilisation d’un câble d’extension est déconseillée, car il existe un risque d’interférence et de perte de données au cours du transfert. L’enceinte ne parvient pas à lire ma carte mémoire. - Vérifiez tout d’abord que votre carte est compatible avec l’enceinte. L’enceinte prend en charge les cartes au format SD et SDHC. Nous avons testé cette enceinte avec la plupart des cartes mémoire disponibles sur le marché. Toutefois, en raison de la multiplicité des formats utilisés, nous ne pouvons garantir que cette enceinte fonctionnera avec tous les types de cartes. Si vous rencontriez un problème de compatibilité, utilisez une carte plus petite (32 Go ou inférieure) ou raccordez la carte via un périphérique USB.- 15 -

10. Fonction enregistrement

1. Branchez le microphone sur les prises MIC-1 ou MIC-2.

2. Raccordez un périphérique USB ou insérez une carte SD dans le port

correspondant. Appuyez sur la touche USB/SD de la télécommande.

3. Lorsque vous connectez un périphérique USB ou une carte SD à

l’enceinte pour la première fois, le système crée automatiquement un dossier nommé « RECORD ». Les fichiers d’enregistrement seront sauvegardés dans ce fichier au format USB FAT32 en qualité 128Kbits.

4. Lorsque vous êtes prêt à enregistrer, appuyez sur la touche REC de

l’enceinte ou sur la touche ENREGISTREMENT de la télécommande. Si une lecture est en cours, le son sera coupé et « REC » s’affichera sur l’écran. L’appareil commencera à enregistrer les sons captés par le microphone dès que l’écran affichera « 00:01 ».

5. Pour stopper l’enregistrement, appuyez de nouveau sur la touche

ENREGISTREMENT de la télécommande.

6. Une fois l’enregistrement terminé, appuyez sur la touche de l’enceinte

ou sur la touche de la télécommande pour lire les fichiers enregistrés ou pour les mettre en pause. Remarques : - Cet appareil n’enregistre que les sons via la prise MIC. L’enregistrement simultané de deux sources audio n’est pas possible sur cet appareil - Pour lire les enregistrements réalisés: après avoir inséré un support USB ou carte mémoire, faites un appui long sur la touche REC de l'enceinte) puis un appui court sur la touche pour débuter la lecture des enregistrements. Une fois terminé, faites un appui long sur la touche REC pour lire les fichiers musicaux MP3 de ce même support.- 16 -

11. Caractéristiques techniques

Enceinte amplifiée portable Alimentation Entrée : 110-240 V ~ 50-60 Hz Sortie : 12 V, 9A Consommation 45 W Consommation en mode veille ≤ 0,5 W Tuner FM

Réponse en fréquence 100 Hz-20 kHz Sensibilité d’entrée 1 V Impédance 10 kOhm Dimensions 437 x 353 x 682mm Haut-parleur GRAVES 12’’ + AIGÜS 3” x 2 Longueur du câble 1,5 m Télécommande Piles 2 x CR 2032 Bluetooth Compatibilité Bluetooth

12. Résolution des problèmes

Si vous rencontrez des problèmes au cours de l’utilisation, consultez le guide ci-dessous pour rechercher des solutions. PROBLÈME SOLUTION POSSIBLE L’enceinte ne s’allume pas Assurez-vous que le câble électrique est raccordé au secteur et que vous avez mis l’appareil sous tension en mettant l'interrupteur d'alimentation situé à l'arrière de l'enceinte sur la position POWER ON. L'enceinte est en mode veille. Utilisez la touche VEILLE de la télécommande pour activer le produit ou bien l'interrupteur d'alimentation POWER situé à l'arrière de l'enceinte.- 17 - L’enceinte n’émet aucun son Lorsque vous lancez la lecture depuis un périphérique (AUX), assurez-vous que vous avez monté le volume sonore du périphérique et qu’une piste est bien en cours de lecture. Assurez-vous que vous avez monté le volume sonore de l’enceinte. Vérifiez que vous avez correctement connecté les appareils entre eux. La source audio doit être reliée au port AUX IN et non au port AUX OUT. Le périphérique Bluetooth n’est pas synchronisé. Reportez-vous à la section « 8. Fonctionnement du mode Bluetooth ». Cette enceinte ne peut lire que les fichiers MP3 à partir d’un périphérique USB ou d’une carte SD. Les autres formats de fichiers audio ne sont pas reconnus. En mode auxiliaire, il se produit de temps à autre des microcoupures du son A très fort volume, l'enceinte peut entrer en mode d'autoprotection. Réduisez légèrement le volume d'écoute pour éviter cette situation. L’appareil ne répond pas Débranchez le câble électrique, attendez une minute, puis rebranchez le câble. La télécommande ne fonctionne pas Assurez-vous que les piles sont correctement installées. Remplacez les piles. Pointez la télécommande directement vers l’enceinte. Les stations FM ne peuvent pas être mémorisées. Seules les stations FM recherchées en mode automatique peuvent être mémorisées. Le haut-parleur émet des bruits Respectez une distance de deux mètres entre le microphone et l’enceinte. Éteignez le microphone lorsque vous ne vous en servez pas. Baissez le niveau du microphone. Éloignez-vous de l’enceinte lorsque vous passez un appel sur votre téléphone portable. Éloignez l’enceinte des appareils sans fil.- 18 - Si le câble auxiliaire n'est pas relié à un second appareil, un bruit de fond peut être entendu à fort volume. Dans ce cas, débranchez le câble. L’enceinte se met en veille au bout de 60 minutes L’enceinte est conçue pour se mettre en veille automatiquement après 60 MINUTES d’inactivité. Appuyez sur la touche MARCHE/VEILLE pour la faire sortir du mode veille. Utilisez la touche VEILLE de la télécommande pour activer le produit ou bien l'interrupteur POWER à l'arrière de l'enceinte La batterie ne se recharge pas. La batterie se recharge lorsque l’enceinte est en marche ou lorsqu’elle est éteinte. Conformément aux directives en matière de basse consommation, la batterie ne se recharge pas lorsque l’enceinte est en mode veille.
