MODE D'EMPLOI Comsumer SC300SND SCHNEIDER

Référence : SC300SND

Veuillez lire et conserver ces instructions Manuel d’utilisation- 1 -

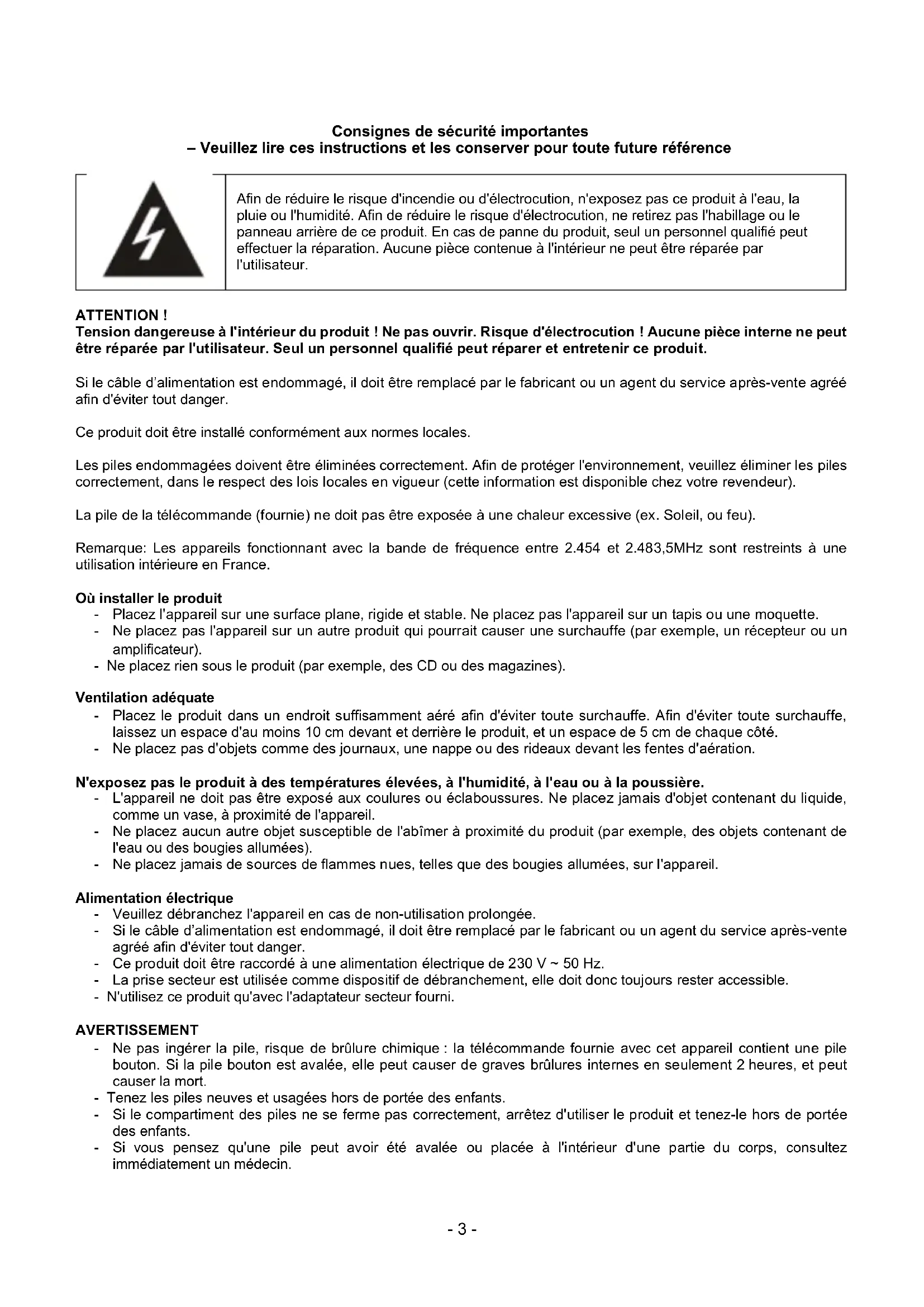

Afin de réduire le risque d'incendie ou d'électrocution, n'exposez pas ce produit à l'eau, la pluie ou l'humidité. Afin de réduire le risque d'électrocution, ne retirez pas l'habillage ou le panneau arrière de ce produit. En cas de panne du produit, seul un personnel qualifié peut effectuer la réparation. Aucune pièce contenue à l'intérieur ne peut être réparée par l'utilisateur. ATTENTION ! Tension dangereuse à l'intérieur du produit ! Ne pas ouvrir. Risque d'électrocution ! Aucune pièce interne ne peut être réparée par l'utilisateur. Seul un personnel qualifié peut réparer et entretenir ce produit. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant ou un agent du service après-vente agréé afin d'éviter tout danger. Ce produit doit être installé conformément aux normes locales. Les piles endommagées doivent être éliminées correctement. Afin de protéger l'environnement, veuillez éliminer les piles correctement, dans le respect des lois locales en vigueur (cette information est disponible chez votre revendeur). La pile de la télécommande (fournie) ne doit pas être exposée à une chaleur excessive (ex. Soleil, ou feu). Remarque: Les appareils fonctionnant avec la bande de fréquence entre 2.454 et 2.483,5MHz sont restreints à une utilisation intérieure en France. Où installer le produit - Placez l'appareil sur une surface plane, rigide et stable. Ne placez pas l'appareil sur un tapis ou une moquette. - Ne placez pas l'appareil sur un autre produit qui pourrait causer une surchauffe (par exemple, un récepteur ou un amplificateur). - Ne placez rien sous le produit (par exemple, des CD ou des magazines). Ventilation adéquate - Placez le produit dans un endroit suffisamment aéré afin d'éviter toute surchauffe. Afin d'éviter toute surchauffe, laissez un espace d'au moins 10 cm devant et derrière le produit, et un espace de 5 cm de chaque côté. - Ne placez pas d'objets comme des journaux, une nappe ou des rideaux devant les fentes d'aération. N'exposez pas le produit à des températures élevées, à l'humidité, à l'eau ou à la poussière. - L'appareil ne doit pas être exposé aux coulures ou éclaboussures. Ne placez jamais d'objet contenant du liquide, comme un vase, à proximité de l'appareil. - Ne placez aucun autre objet susceptible de l'abîmer à proximité du produit (par exemple, des objets contenant de l'eau ou des bougies allumées). - Ne placez jamais de sources de flammes nues, telles que des bougies allumées, sur l'appareil. Alimentation électrique - Veuillez débranchez l'appareil en cas de non-utilisation prolongée. - Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant ou un agent du service après-vente agréé afin d'éviter tout danger. - Ce produit doit être raccordé à une alimentation électrique de 230 V ~ 50 Hz. - La prise secteur est utilisée comme dispositif de débranchement, elle doit donc toujours rester accessible. - N'utilisez ce produit qu'avec l'adaptateur secteur fourni. AVERTISSEMENT - Ne pas ingérer la pile, risque de brûlure chimique : la télécommande fournie avec cet appareil contient une pile bouton. Si la pile bouton est avalée, elle peut causer de graves brûlures internes en seulement 2 heures, et peut causer la mort. - Tenez les piles neuves et usagées hors de portée des enfants. - Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit et tenez-le hors de portée des enfants. - Si vous pensez qu'une pile peut avoir été avalée ou placée à l'intérieur d'une partie du corps, consultez immédiatement un médecin.- 4 - Déclaration de conformité UE Par la présente, Admea déclare que cette barre de son Bluetooth est conforme aux principales exigences et autres clauses pertinentes de la directive européenne 2014/53/UE (directive RED). Le texte intégral de cette déclaration de conformité est disponible à l'adresse internet suivante : http://www.schneiderconsumer.com

Spécifications techniques : Appareil : Barre de son Fréquence effective : 2 402 MHz à 2 480 MHz (BT 4.2) Puissance de transmission de la fréquence radio : 2 dBm W (puissance par canal) Environnement de fonctionnement : 0 – 40°C

- Ce logo apposé sur le produit signifie que le recyclage de cet appareil s'inscrit dans le cadre de la directive 2012/19/EC du 4 juillet 2012 relative aux déchets d'équipements électriques et électroniques (directive DEEE).

La présence de substances dangereuses dans les déchets électriques et électroniques peut avoir des conséquences sur l'environnement et la santé lors de leur cycle de retraitement. - Ainsi, en fin de vie, ce produit ne doit pas être jeté avec les autres déchets non recyclables. - En tant qu'utilisateur final, vous jouez un rôle primordial dans le cycle de réutilisation, recyclage et autres formes de valorisation de cet équipement électrique et électronique. Les autorités locales et les revendeurs ont mis en place des procédures spécifiques pour la collecte et le recyclage de ce produit. - Vous êtes dans l'obligation d'utiliser les systèmes de collectes sélectives des déchets mis en place par vos autorités locales.- 5 -

Appareil principal Télécommande Mode d’emploi

Câble d'alimentation secteur Câble audio de 3,5 mm sur 3,5 mm Patin en caoutchouc

2. Présentation générale des commandes

Capteur de la télécommande

Fente pour suspension murale

Bouton / : Allume/éteint l'appareil. Sélectionne une source d'entrée audio.

Bouton +/- : Augmente ou diminue le volume. Appuyez sur les boutons + et - en même temps pour activer le couplage Bluetooth en mode Bluetooth.

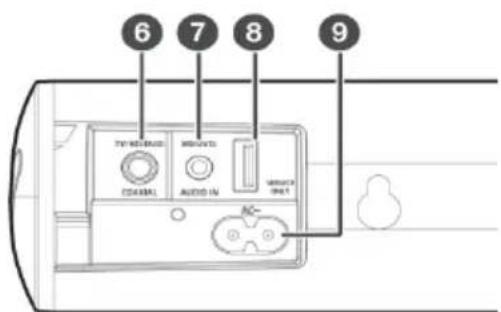

Prise AUDIO IN Brancher à un périphérique audio externe.

Prise SERVICE La prise USB sert uniquement à délivrer le service prévu. Elle n'est pas conçue pour charger les smartphones, tablettes ou périphériques similaires.

Prise secteur : Brancher au câble d'alimentation fourni.

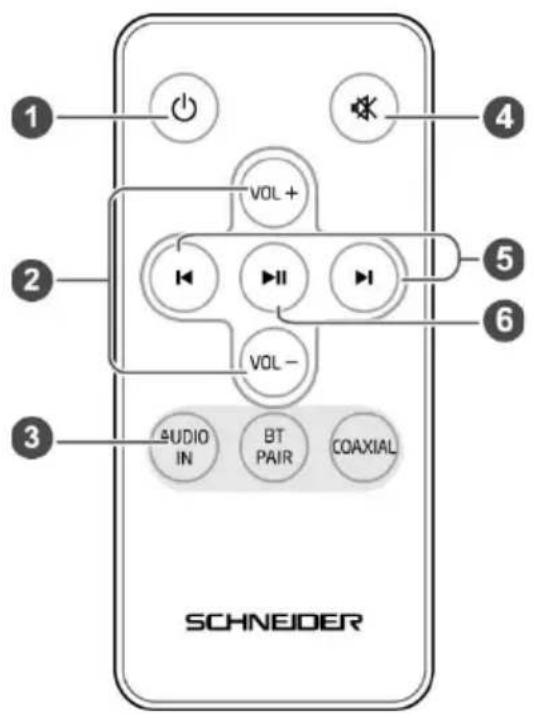

1 : Allume/éteint l'appareil 2 VOL+/VOL- : Augmente/diminue le volume. 3 AUDIO IN, Couplage BT, COAXIAL (boutons des fonctions) : Sélectionne une source d'entrée audio.

: Couper ou remettre le son. 5 / : Passer à la piste précédente/suivante en lecture Bluetooth.

: Mettre sur pause/reprendre la lecture en Bluetooth. Maintenir appuyé pour activer la fonction de couplage en mode Bluetooth, ou pour déconnecter le périphérique Bluetooth actuellement couplé.

Première utilisation : Une pile lithium CR2025 a été préinstallée dans l'appareil. Retirez la languette de protection pour activer la pile de la télécommande.

Remplacer la pile de la télécommande

1. Tirez le compartiment à pile et retirez l'ancienne pile.

2. Placez une nouvelle pile CR2025 dans le compartiment à

pile en respectant la polarité (+/-) indiquée.

3. Réinsérez le compartiment à pile dans la fente.- 7 -

4. Monter la barre de son au mur

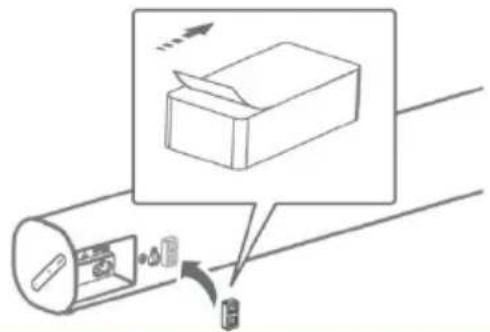

Retirez la pellicule du caoutchouc. Collez le caoutchouc à l'arrière de la barre de son. REMARQUE : Assurez-vous que la surface est propre avant de coller le caoutchouc à l'arrière de la barre de son.

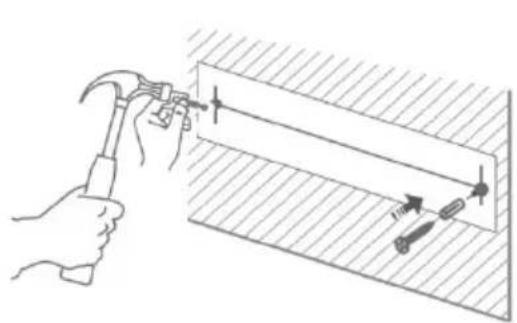

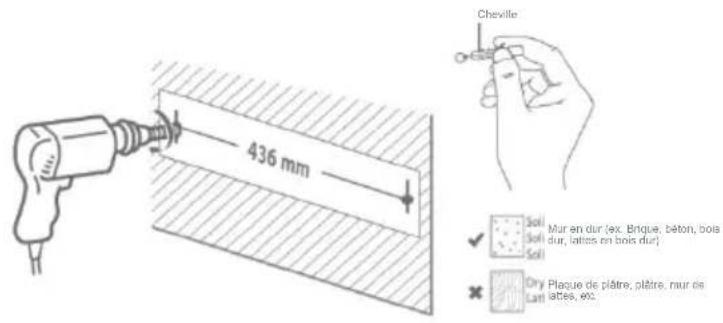

Percez 2 trous parallèles (Ø 3-8 mm chacun selon le type de mur) dans le mur. La distance entre les trous devrait être de 436 mm Si nécessaire, fixez fermement une cheville dans chaque trou du mur.

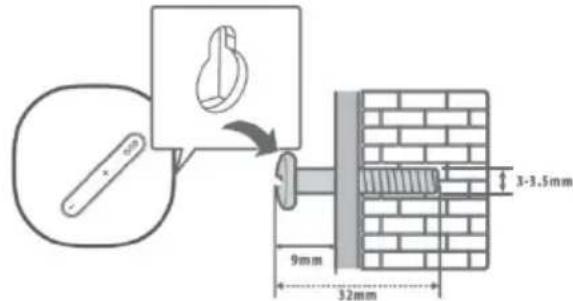

③ Laissez un espace de 9 mm entre le mur et la tête de la vis. Soulevez la barre de son au-dessus de la tête des vis, et glissez-les en place.

1. L'installation doit être effectuée uniquement par du personnel qualifié. Un assemblage incorrect peut causer des

blessures graves et d'importants dommages matériels (si vous avez l'intention d'installer vous-même ce produit, vous devez vérifier si des installations électriques et de plomberie se trouvent à l'intérieur du mur). Il relève de la responsabilité de l'installateur de vérifier que le mur est en mesure de supporter sans risque le poids total de l'appareil et de la suspension murale.

2. Des outils supplémentaires (non fournis) sont nécessaire pour effectuer l'installation.

3. Ne serrer pas excessivement les vis.

4. Conservez ce manuel d'utilisateur pour toute future référence.

5. Utilisez un détecteur de matériaux électronique pour vérifier le type de mur avant de percer et de réaliser

5. Branchements à la TV

Brancher une TV, un lecteur de DVD, une CONSOLE DE JEU ou un BOÎTIER DÉCODEUR à l'aide du câble audio RCA-3,5 mm (non fourni). REMARQUE : Assurez-vous que les prises RCA sont des SORTIES audio et non des ENTRÉES audio. Si ce sont des ENTRÉES, utilisez alors le câble de 3,5 mm

1. Branchez une extrémité du câble RCA à la prise de sortie audio RCA de votre TV, lecteur de DVD ou CONSOLE

2. Branchez l'extrémité du 3,5 mm (petit) à la prise AUDIO IN située à l'arrière de la barre de son.

REMARQUE : Faites attention à bien brancher l'extrémité ROUGE à la prise ROUGE et l'extrémité BLANCHE à la prise BLANCHE.

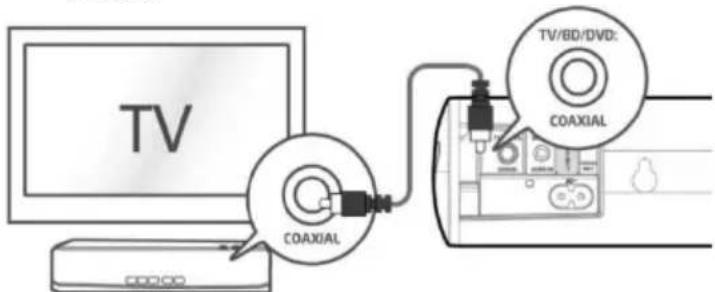

5.1 Branchement NUMÉRIQUE à une TV, ou à un lecteur DVD ou Blu-ray à l'aide du câble COAXIAL (non

1. Branchez une extrémité du câble COAXIAL à la prise de sortie audio COAXIAL de votre TV, lecteur de DVD ou

2. Branchez l'autre extrémité à la prise d'entrée COAXIAL située à l'arrière de la barre de son.

REMARQUE : Il se peut que vous deviez activer la fonction PCM (Down mix) sur votre périphérique source : TV, ou lecteur DVD ou Blu-ray.

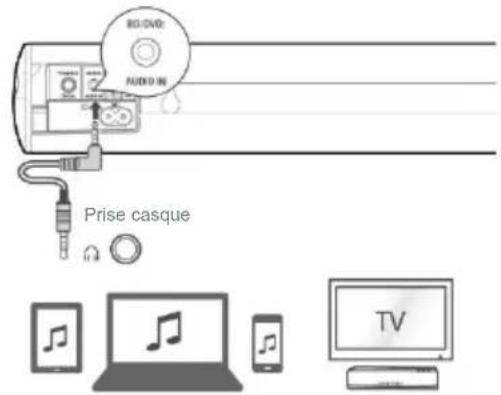

5.2 Branchement à une TV à l'aide du câble audio de 3,5 mm sur 3,5 mm

(Non fourni) Prise casque- 9 -

1. Branchez une extrémité du câble de 3,5 mm à la prise de sortie casque de 3,5 mm de votre TV.

2. Branchez l'autre extrémité du câble à la prise AUDIO IN située à l'arrière de la barre de son.

REMARQUE : Dans certains cas, le volume de sortie de la barre de son est affecté par le volume de la TV. Dans ce cas, ajustez le volume de la TV pour augmenter le volume de sortie de la barre de son.

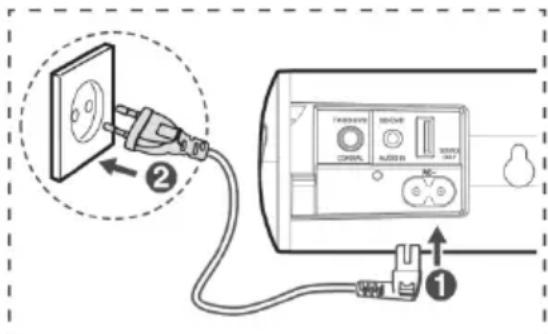

6. Branchement électrique

1. Assurez-vous que la tension d'alimentation

correspond à la tension indiquée à l'arrière ou au- dessous de l'appareil.

2. Avant de brancher le câble d'alimentation secteur,

assurez-vous d'avoir terminé tous les autres branchements.

3. Branchez le câble secteur à la Prise

d'alimentation de la barre de son, puis à la prise secteur.

7. Fonctionnement général

Témoin LED Opération Description Voyant LED VEILLE Veille ROUGE (allumé) SOURCE AUDIO IN VERT (allumé) Prête pour le couplage Bluetooth BLEU (clignotement) Couplé au Bluetooth BLEU (allumé) Coaxial ORANGE (allumé) VOL+/- Régler le volume du son Couleur de la source d'entrée actuelle (clignote deux fois) Volume Maximum/Minimum Couleur de la source d'entrée actuelle (clignote trois fois)

Muet Couleur de la source d'entrée actuelle (clignote)

1. Appuyez brièvement sur le bouton / de l'appareil, ou sur le bouton de la télécommande, pour sortir

l'appareil du mode VEILLE.

2. Appuyez de façon prolongée sur le bouton / de l'appareil, ou sur le bouton de la télécommande, pour faire

entrer l'appareil en mode VEILLE. REMARQUE : Dû au mode d'économie d'énergie, l'appareil entrera automatiquement en mode VEILLE après 15 minutes (environ) sans entrée audio. Changer de source d'entrée Suivez les étapes suivantes pour basculer de source d'entrée entre : AUDIO IN, BLUETOOTH ou COAXIAL.

1. Assurez-vous que la barre de son est allumée.

2. Appuyez brièvement sur le bouton / sur la barre de son, ou sur les boutons AUDIO IN, BT, COAXIAL sur la

télécommande, jusqu'à ce que le voyant lumineux prenne la couleur qui correspond à la sortie souhaitée.

Régler le volume Appuyez de façon répétée sur le bouton +/- de l'appareil, ou sur le bouton VOL+/VOL- de la télécommande, pour augmenter ou diminuer le volume.

2. Appuyez à nouveau sur les boutons ou VOL+/VOL- pour réactiver le son. Utilisation du Bluetooth

8. Coupler un périphérique Bluetooth

Avant de pouvoir utiliser la barre de son avec votre téléphone ou tout autre périphérique Bluetooth, vous devez coupler le périphérique et la barre de son.

1. Appuyez brièvement sur le bouton / de l'appareil, ou sur le bouton Couplage BT de la télécommande, pour

sélectionner le mode Bluetooth. Le voyant lumineux bleu clignotera lentement.

2. Activez le Bluetooth de votre périphérique, et sélectionnez le nom « SC300SND » dans votre liste de

périphériques Bluetooth.

3. Si vous ne parvenez pas à trouver la barre de son, maintenez appuyé le bouton Couplage BT de la

télécommande, ou appuyez en même temps sur les boutons + et - de l'appareil. Le système est entré en mode couplage. Le voyant lumineux bleu de l'appareil clignotera rapidement et prononcera le mot « Couplage ».

4. Sélectionnez « SC300SND », entrez le mot de passe « 0000 » si nécessaire. L'appareil prononcera le mot

« Couplé », et le voyant lumineux bleu restera allumé.

5. Vous pouvez lire de la musique depuis le périphérique Bluetooth connecté.

Durant la lecture, vous pouvez : Pour désactiver le mode Bluetooth, vous pouvez :

1. Basculer sur un autre mode de l'appareil.

2. Désactiver le Bluetooth du périphérique connecté. Le périphérique Bluetooth sera déconnecté de l'appareil après

qu'il ait prononcé le mot « Déconnecté ».

3. Maintenez appuyé le bouton Couplage BT de la télécommande, ou appuyez en même temps sur les boutons + et

- de l'appareil. Tableau du statut Bluetooth Opération Voyant LED Déconnecté BLEU (clignotement lent) Couplage BLEU (clignotement rapide) Connecté BLEU (allumé)

• Le Bluetooth fonctionne sur une distance d'environ 10 mètres. Tout obstacle situé entre les appareils peut réduire cette distance de fonctionnement.

• Un seul périphérique Bluetooth peut être connecté à la fois.

• Tous les périphériques Bluetooth ne sont pas compatibles.- 11 -

Amplificateur Puissance de sortie 2 X 10 W Réponse en fréquence 40 Hz - 20 kHz Sensibilité d'entrée 700 mV Appareil principal Puissance d'alimentation Entrée :220-240 V ~ 50-60 Hz Consommation électrique 10 W Consommation électrique en veille ≤ 0,5 W Hauts parleurs large bande Impédance : 4 Ohm, 52 mm Réponse en fréquence : 250 Hz ~ 20 kHz Dimensions Barre de son : (L) 562 mm x (P) 60 mm x (H) 60 mm Longueur du Câble d'alimentation secteur 1,5 m Télécommande Batterie 1 x CR2025 Bluetooth Compatibilité Bluetooth

Dans l'hypothèse peu probable où vous rencontreriez des problèmes avec votre appareil, veuillez suivre le guide de dépannage ci-dessous. PROBLÈME SOLUTION POSSIBLE Pas de courant

• Assurez-vous que la prise secteur est branchée au courant électrique, et qu'elle est allumée.

• Assurez-vous que du courant passe dans la prise secteur. Pas de son

• Lorsque vous utilisez l'entrée AUX, assurez-vous que le volume du périphérique source est assez élevé, et qu'une piste est bien en cours de lecture.

• Assurez-vous que le volume est assez élevé.

• Si vous utilisez le câble d'alimentation coaxial, assurez-vous que la sortie NUMÉRIQUE de la source est réglée sur PCM, LPCM, PCM 2Ch stéréo ou PCM down mix.

• Lorsque vous utilisez le mode AUDIO-IN, assurez-vous que l'autre appareil est bien branché sur la prise de sortie, et non d'entrée.

• Appareil Bluetooth non couplé. Référez-vous à « Utilisation du Bluetooth ». Pas de réponse de l'appareil

• Débranchez le câble d'alimentation pendant 1 minute, puis rebranchez-le. La télécommande ne fonctionne pas

• Réduisez la distance entre la télécommande et l'appareil.

• Vérifiez que les piles sont correctement installées.

• Remplacez les piles.

• Dirigez la télécommande directement sur la barre de son L'appareil s'éteint au bout de 15 minutes

• Cet appareil est conçu pour passer automatiquement en mode VEILLE après 15 minutes d'inactivité. Appuyez sur le bouton / de l'appareil, ou sur le bouton de la télécommande pour sortir l'appareil du mode veille.

Spécifications techniques : Produit : Barra de sonido Fréquence de fonctionnement : 2400 MHz à 2483.5MHz (BT 4.2) Puissance de transmission de fréquence radiophonique : 2dBmW (puissance par canal) Environnement d’exploitation : 0 à 40 °C

SAV ADMEA/LOGISAV ZI du clos des charmes- 43 - 26 rue du clos des charmes 77090 COLLEGIEN-FRANCE
