Rhodos Twist - Parasol SCHNEIDER - Bezpłatna instrukcja obsługi

Typ produktu	Parasol ekscentryczny
Marka	Schneider
Model	Rhodos Twist
Numer artykułu	730-00
Przeznaczenie	Prywatne użytkowanie na zewnątrz
Materiał tkaniny	Tkanina z obróbką anty-UV
Maszt	Aluminium lub stal (rura pionowa)
Podstawa	Stopa krzyżowa (dwie części) plus platforma obrotowa
Stabilizacja	4 płyty 50x50x5 cm, całkowita waga min. 100 kg
Główne funkcje	Otwieranie korbą, ręczne pochylanie, obrót pedałem, przechylanie dźwignią
Mechanizm otwierania	Korba (zgodnie z ruchem wskazówek zegara), odblokowanie ręczną dźwignią
Pochylanie	Regulowane ręczną dźwignią na uchwycie
Obrót	360° za pomocą pedału odblokowującego platformę obrotową
Przechylanie	Ręczna dźwignia nad uchwytem do dodatkowego pochylenia
Konserwacja i czyszczenie	Miękka szczotka, letnia woda i łagodny detergent; unikać myjki ciśnieniowej, pralki, gorącej wody
Przechowywanie	Suszarnia, sucha tkanina; używać pokrowca ochronnego (dołączonego)
Środki ostrożności przy wietrze	Zamknąć i przymocować w przypadku wiatru; nie pozostawiać otwartego bez nadzoru
Bezpieczeństwo	Nie używać pod grillem/paleniskiem/urządzeniami grzewczymi; trzymać dzieci z daleka
Części zamienne	Dostępne u sprzedawcy (wymienione numery artykułów)
Akcesoria w zestawie	Korba, śruby, klucz imbusowy, osłona ochronna, pokrowiec ochronny

Często zadawane pytania - Rhodos Twist SCHNEIDER

Jak złożyć stopę krzyżową?

Umieść dwie części stopy (A+B) jedna na drugiej, przykręć je mocno do platformy obrotowej (D) za pomocą 4 śrub M8x20 i podkładek. Następnie przykręć rurę pionową (C) do platformy obrotowej za pomocą 4 śrub M8x14 i podkładek.

Jak otworzyć parasol?

Włóż korbę w odpowiedni otwór i wepchnij do oporu. Obracaj korbą zgodnie z ruchem wskazówek zegara, jednocześnie odblokowując ręczną dźwignię na uchwycie i popychając do góry. Otwórz całkowicie, aż tkanina będzie napięta.

Jak pochylić parasol?

Naciśnij mocno ręczną dźwignię na uchwycie i przesuń, aby ustawić nachylenie. Puść dźwignię, aby zablokować w najbliższej pozycji.

Jak obrócić parasol?

Naciśnij pedał, aby odblokować platformę obrotową, obróć parasol w żądaną pozycję, a następnie zwolnij pedał, aby zablokować. Uważaj, aby uniknąć przeszkód podczas obrotu.

Jak wyczyścić parasol?

Użyj miękkiej szczotki do usunięcia brudu. Do plam użyj letniej wody i łagodnego detergentu z gąbką lub miękką szczotką. Unikaj myjek ciśnieniowych, prania w pralce i gorącej wody.

Jakiego rodzaju płyty użyć do stabilności?

Koniecznie użyj 4 płyt o wymiarach 50x50x5 cm, każda o wadze co najmniej 25 kg (łączna waga min. 100 kg). Nigdy nie używaj bez płyt.

Czy mogę używać grzejnika pod parasolem?

Nie, nigdy nie używaj urządzeń grzewczych (gazowych, na podczerwień, grilli) pod parasolem ani w jego pobliżu. Ryzyko pożaru i uszkodzeń.

Jak przechowywać parasol zimą?

Zamknij parasol, zabezpiecz go paskiem i użyj dołączonego pokrowca ochronnego. Przechowuj w suchym miejscu. Upewnij się, że tkanina jest sucha, aby uniknąć pleśni.

Co zrobić, gdy podniesie się wiatr?

Natychmiast zamknij parasol i uniemożliwić ponowne otwarcie za pomocą paska. Nigdy nie pozostawiaj go otwartego bez nadzoru. Szkody spowodowane wiatrem nie są objęte gwarancją.

Gdzie zamówić części zamienne?

Skontaktuj się ze sprzedawcą, u którego kupiłeś parasol. Użyj numerów artykułów podanych w instrukcji, aby uniknąć pomyłek.

INSTRUKCJA OBSŁUGI Rhodos Twist SCHNEIDER

PL Instrukcja montażu i obsługi 122 - 133

Instrukcja montażu i obstugi

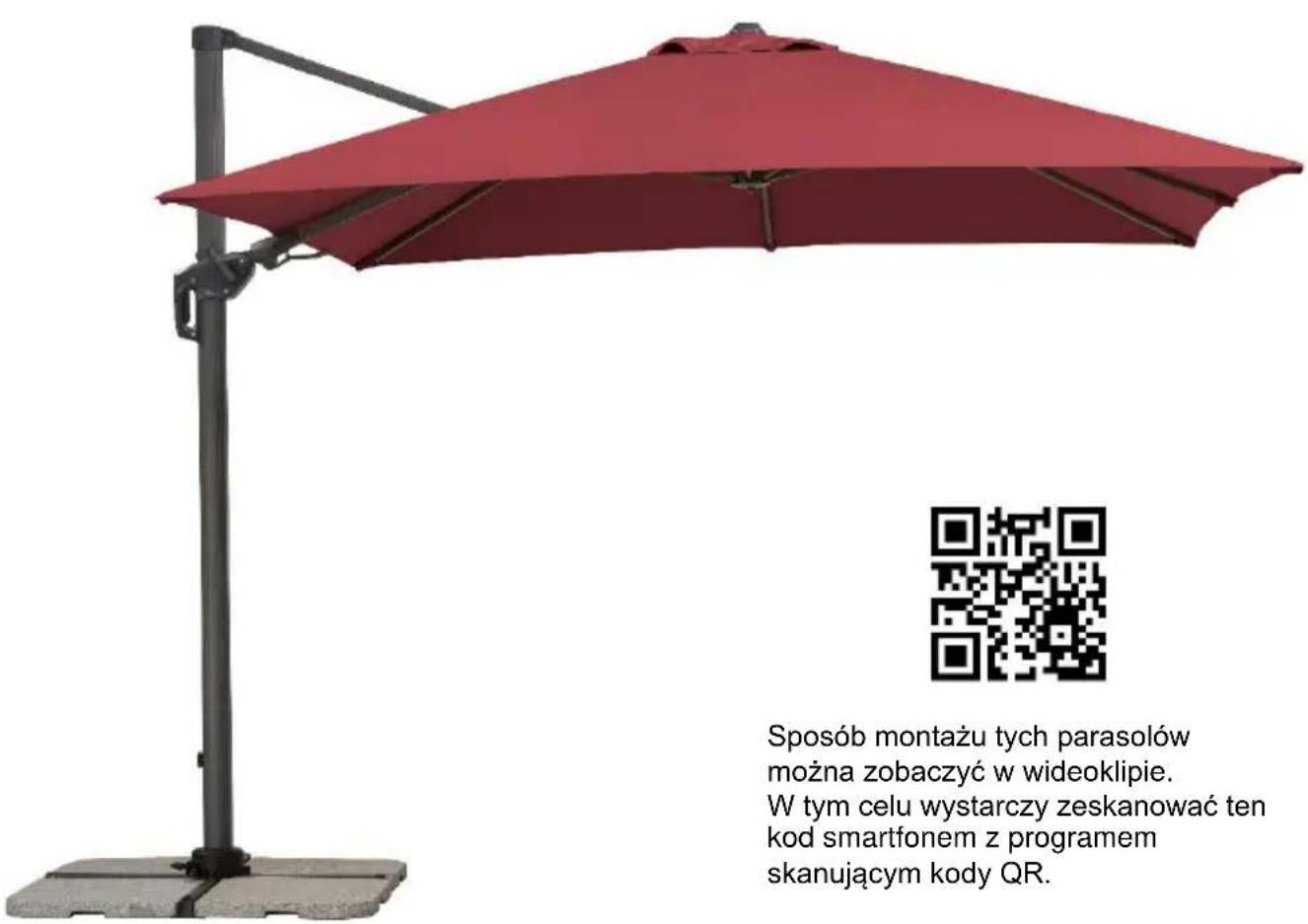

Parasol ogrodowy na wysięgniku Rhodos Twist (nr art. 730-00)

Szanowny Kliencie!

Gratulujemy zakupu nowego parasola słonecznego.

Nabyli Państwo produkt wysokiej jakości, również pod względem technicznym.

Aby mogli Państwo jak najdłużej cieszyć się tym parasolem, prosimy poświęcić kilka minut na uważne zapoznanie się z tą instrukcją montażu i obsługi.

Prosimy postępować zgodnie z zaleceniami i zachować niniejszą instrukcję.

Wskazówki podstawowe

Podczas montażu dzieci powinny przebywać z dala od produktu.

Nigdy nie stawiać parasola słonecznego na miękkim, piaszczystym i wilgotnym podłożu.

Przy wietrznej pogodzie zamknąć parasol słoneczny i zabezpieczyć pasem.

Nigdy nie pozostawiać parasola słonecznego bez nadzoru w pozycji otwartej.

Nie ponosimy odpowiedzialności za szkody spowodowane niewłaściwym użytkowaniem.

Prosimy sprawdzić, czy dostarczone części są kompletne. Jeśli pomimo starannej kontroli jakości jakaś część jest uszkodzona lub jej brakuje, prosimy skontaktować się z punktem sprzedaży, w którym parasol został zakupiony. Prosimy zachować karton na wypadek ewentualnego odesłania w ramach gwarancji.

Wykaz części

Nr części:	Nr artykułu:	Rysunek/opis:	Liczba:
A	9111-730-00	Podstawa, dolna część	1
B	9112-730-00	Podstawa, góra część	1
C	9113-730-00	Stojak	1
D	9122-730 00	Płyta obrotowa	1
E	9114-730-00	Śruba M8x14	4
F	9114-730-00	Śruba M8x20	4

G	9114-730-00	Podkładka	8
H	---	Czasza parasola	1
I	9108-730-00	Korbka	1
J	---	Śruba z gałką	1
K	9114-730-00	Klucz imbusowy	1
L	9153-730-00	Ośłona stojaka, dwuczęściowa	1
M	9119-730-00	Pokrowiec	1

Śruba z gałką

W celu zamówienia części zamiennych prosimy zwrócić się do punktu sprzedaży, w którym ten parasol został zakupiony.

Aby uniknąć pomyłek, prosimy używać podanych powyżej numerów artykułów.

Montaž

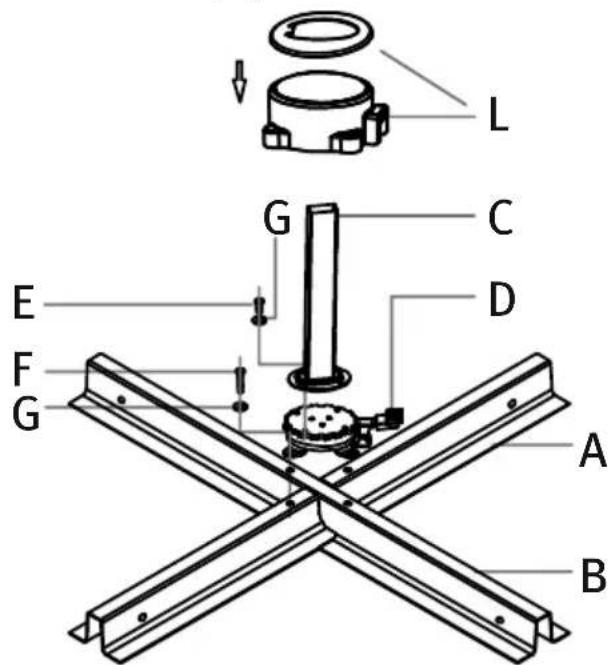

Obydwie części podstawy (A + B) nałożyć jedna na drugą w przedstawiony sposób i mocno przykręcić do płyty obrotowej (D).

Użyć do tego celu śrub M8x20 (F) z podkładkami (G).

Następnie przykręcić do płyty obrotowej (D) stojak (C).

Użyć do tego celu śrub M8x14 (E) z podkładkami (G).

WSKAZÓWKA:

Stojak jest pochylony do tyłu pod kątem ok. 3°.

Jest to prawidłowe i nie stanowi podstawy do reklamacji.

W ten sposób zapobiega się przechyleniu stojaka do przodu przy otwartym parasolu, a parasol ma harmonijny wygląd.

Ustawić zmontowaną podstawę w przewidzianym miejscu. Podłoże powinno być twarde i poziome.

Włożyć teraz do podstawy 4 obciążniki.

Należy bezwzględnie włożyć wszystkie cztery obciążniki o wymiarach 50 x 50 x 5 cm! Używać wyłącznie obciążników o łącznej masie min. 100 kg.

Nigdy nie używać podstawy parasola bez obciążników.

Następny krok montażu należy wykonać z pomocą drugiej osoby ze względu na duży ciężar parasola.

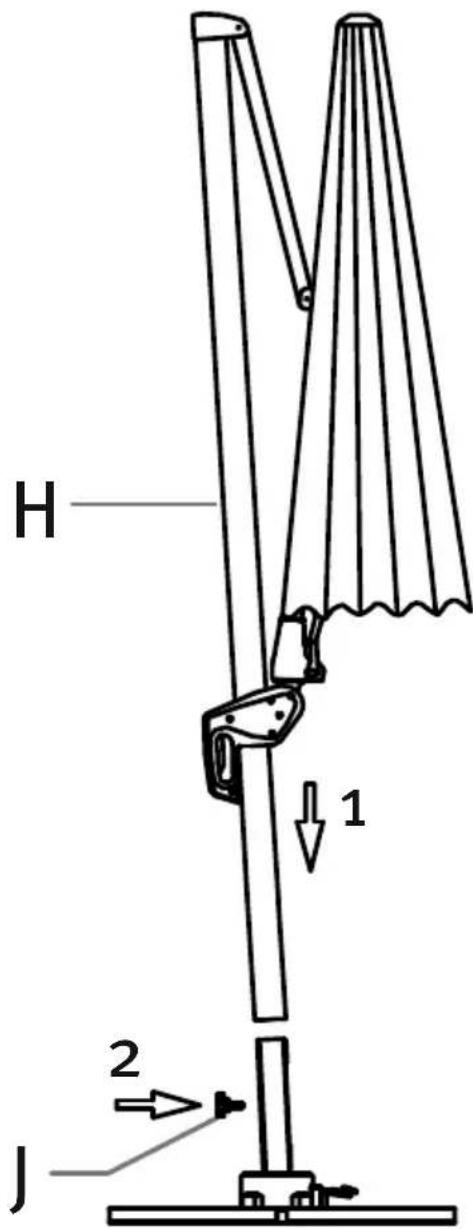

Nałożyć czaszę parasola (H) w przedstawiony sposób na stojak. Zwrócić uwagę na to, aby czasza parasola była prosto ustawiona. Nie upuścić czaszy parasola, gdyż może to spowodować jej uszkodzenie.

Zabezpieczyć teraz czaszę parasola śrubą (J).

Obsługa

Otwieranie:

Włożyć korbkę (I) w otwór „AUF – ZU“ („OTWARTE – ZAMKIĘTE“) w obudowie korbki i mocno wcisnąć, aż do zatrzaśnięcia.

Obracanie korbką w kierunku zgodnym z ruchem wskazówek zegara powoduje otwarcie parasola.

Upewnić się, że pręty stelaża nie są wykrzywione. W razie potrzeby lekko pociągnąć końca prętów na zewnątrz.

Upewnić się, że parasol można otworzyć bez przeszkód (ściana domu, stół, drzewo,...)

Podczas otwierania parasola przez pokręcanie korbką (I) odblokować dźwignię ręczną na uchwycie i przesuwać ją powoli na drążku do góry.

Parasol należy zawsze otwierać całkowicie.

Parasol jest całkowicie otwarty, gdy poszycie parasola jest napięte.

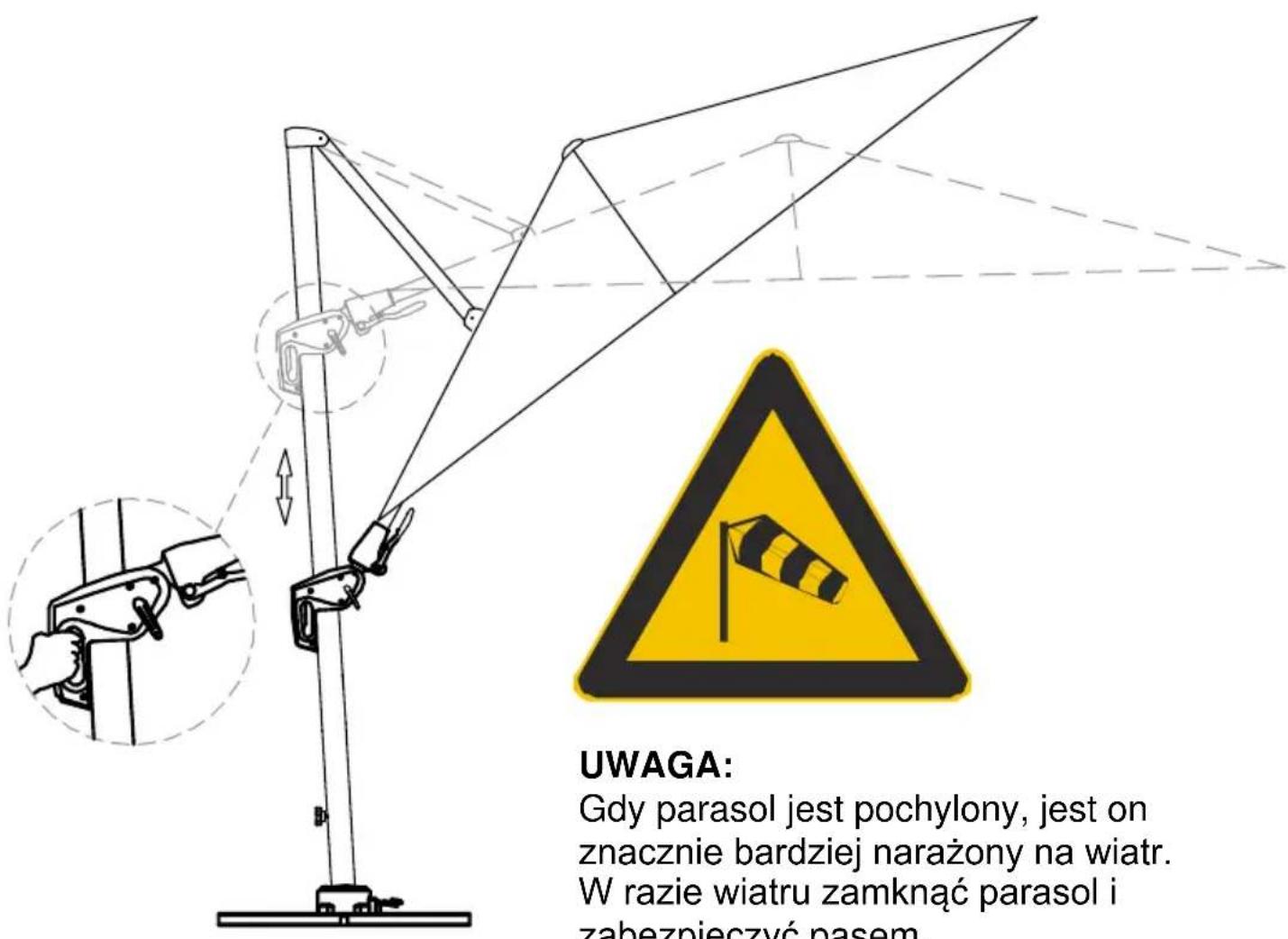

Pochylanie:

Mocno wcisnąć dźwignię ręczną na uchwycie i przez przesuwanie ustalić żądane nachylenie czaszy parasola.

Zwolnienie dźwigni ręcznej powoduje zablokowanie parasola w najbliższej pochylonej pozycji.

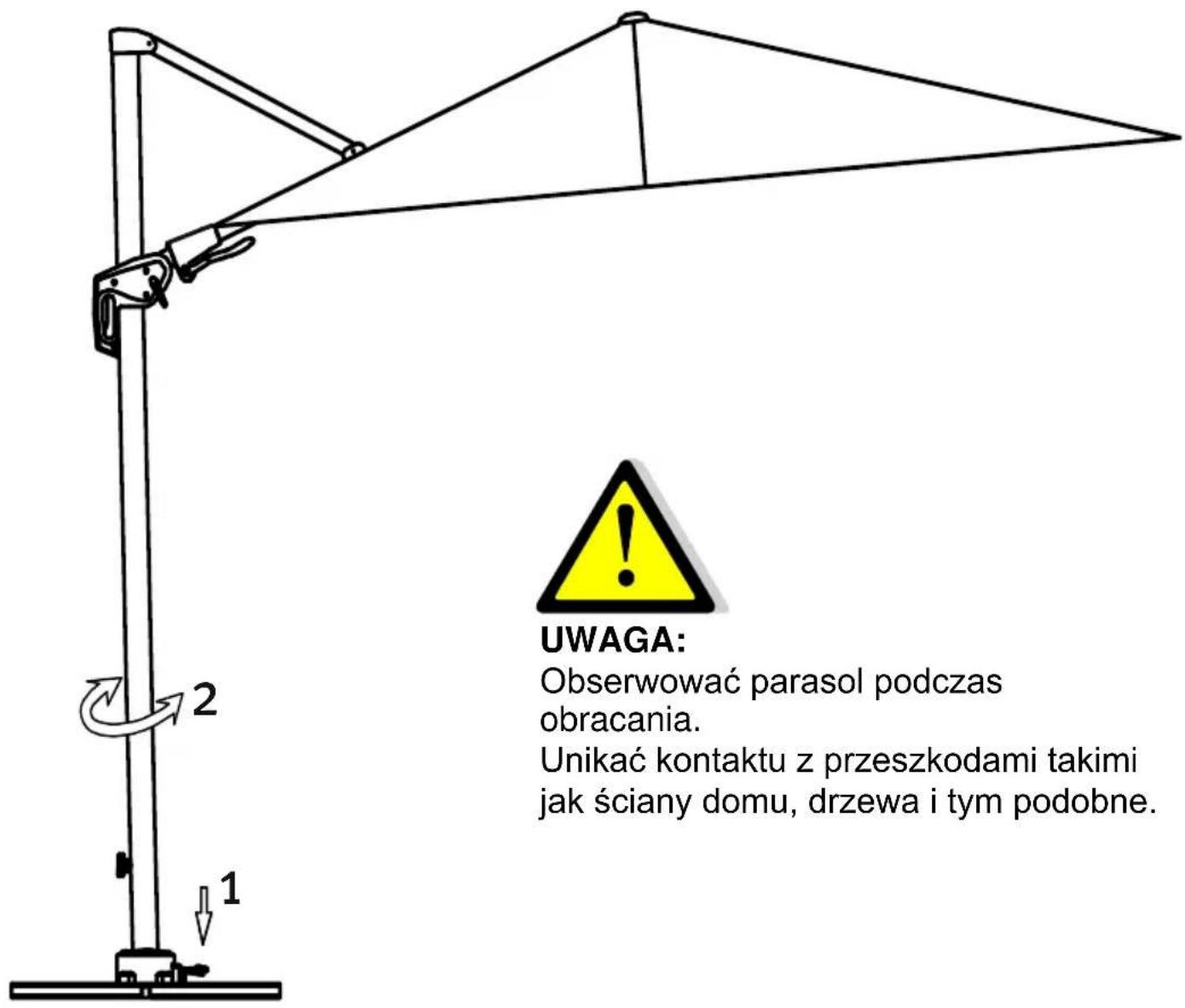

Obracanie:

Naciśnięcie na pedał nożny powoduje odblokowanie płyty obrotowej (D).

Teraz można obrócić parasol w żądane położenie.

Zwolnienie pedału powoduje ponowne zablokowanie płyty obrotowej.

Parasol zostaje zablokowany w najbliższej pozycji.

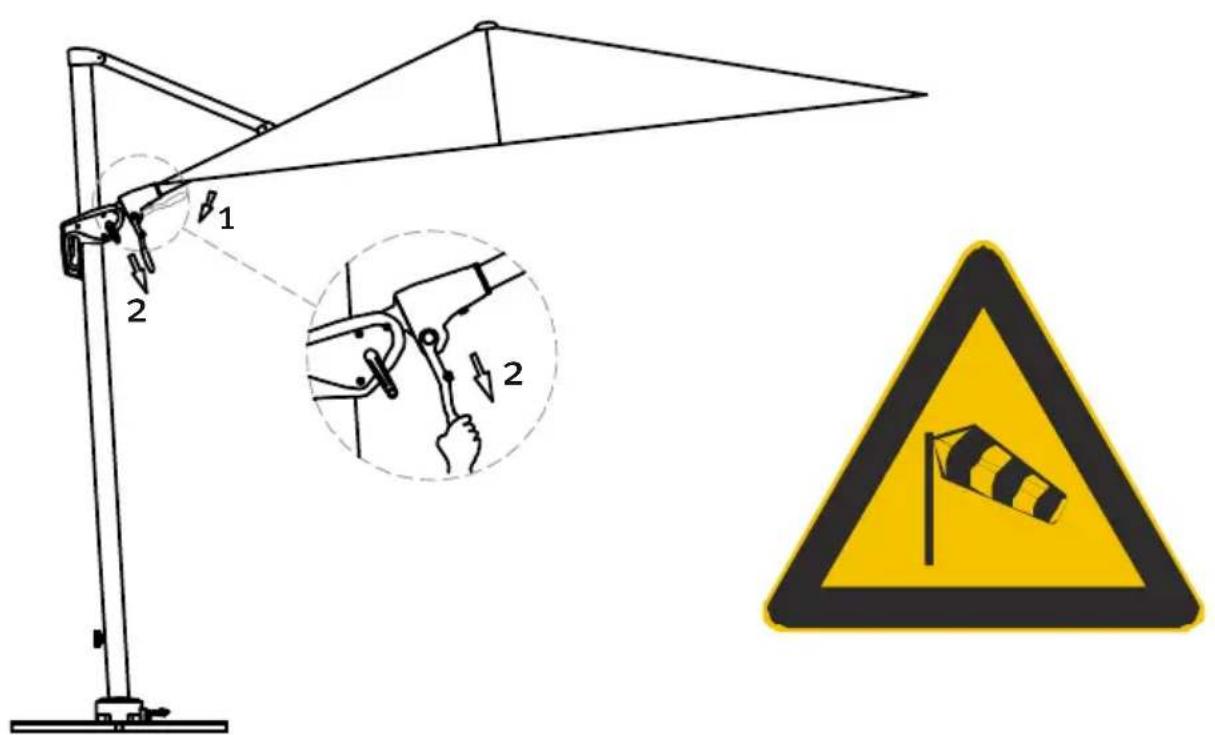

Przechylanie:

Pociągnąć dźwignię ręczną nad uchwytem w dół i przytrzymać w tej pozycji – blokada zostaje zwolniona.

Przesunąć dźwignię ręczną w żadaną pozycję. Aby zredukować nakład siły, pomocne jest ciągnięcie za jeden z drążków stelaża podczas wykonywania tego ruchu.

Gdy osiągnięte zostanie żądane pochylenie, ustawić dźwignię ręczną ponownie w pozycji wyjściowej, co powoduje ponowne zablokowanie czaszy parasola.

Ta innowacyjna funkcja umożliwia dobre zacienienie przez cały dzień bez konieczności zmiany miejsca ustawienia parasola.

Przy zbyt dużym kącie ustawienia parasol jest znacznie bardziej narażony na wiatr i może zostać uszkodzony lub przewrócony.

Szkody wynikające z tego tytułu nie są objęte naszą gwarancją.

Użytkownik powinien przestrzegać użytkowania parasola zgodnie z przeznaczeniem.

Zamykanie:

Najpierw przestawić parasol z położenia pochylonego w położenie poziome.

Podczas zamykania parasola przez pokręcanie korbką odblokować dźwignię ręczną na uchwycie i przesuwać ją powoli na drążku w dół.

Zamknięty parasol zabezpieczyć pasem.

Przy dłuższym nieużywaniu lub w razie deszczu zalecamy użyć dostarczonego pokrowca.

Czyszczenie:

Luźny brud lub pył usunąć miękką szczotką.

Regularne spłukiwanie czystą wodą zapobiega gromadzeniu się większych zanieczyszczeń.

Przy większych zanieczyszczeniach parasol można czyścić letnią wodą z dodatkiem łagodnego ługu mydlanego. Użyć do tego celu gąbki lub miękkiej szczotki.

Uwaga, poniższe metody czyszczenia nie są odpowiednie:

• Użycie myjek wysokociśnieniowych (usuwa impregnację ochronną)
• Pranie poszycia w pralce (usuwa impregnację ochronną i uszkadza szwy)
• Szorujące lub ostre środki czyszczące
• Czyszczenie gorącą wodą (może spowodować zbiegnięcie się materiału)

Przechowywanie:

Przechowywać parasol zawsze w suchym miejscu.

Jeśli parasol nie był używany przez dłuższy czas, zwrócić uwagę na to, czy poszycie jest suche. W przeciwnym wypadku mogą pojawić się plamy i pleśń.

Wskazówki bezpieczeństwa:

Ten parasol słoneczny chroni przed bezpośrednim promieniowaniem UV. Dla pełnej ochrony, także przed pośrednim promieniowaniem UV, prosimy chronić skórę dodatkowo odpowiednim kremem przeciwsłonecznym.

W przypadku deszczu lub opadów śniegu parasol należy zamknąć – niebezpieczeństwo złamania.

W razie zagrożenia wiatrem parasol należy natychmiast zamknąć i odpowiednio zabezpieczyć (taśma, pokrowiec).

Nigdy nie pozostawiać otwartego parasola bez nadzoru.

Nie pozostawiać dzieci bez nadzoru przy parasolu.

Parasol nie nadaje się do użycia na tarasach dachowych lub innych miejscach narażonych na wiatr!

Tylko do użytku prywatnego na zewnątrz!

Koniecznie używać 4 obciążników o wielkości 50x50x5 cm i o ciężarze każdego z nich minimum 25 kg. Obowiązuje minimalny ciężar łączny obciążników 100 kg. Mniejsze obciążniki są za lekkie i znacznie zmniejszają stabilność parasola – niebezpieczeństwo obrażeń ciała. Pod parasolem lub obok parasola nigdy nie używać grilli (gazowych, węglowych, elektrycznych) ani nie rozniecać otwartego ognia – niebezpieczeństwo pożaru. Sypiące się iskry mogą uszkodzić parasol. Pod parasolem nigdy nie używać grzejników (gaz, podczerwień) – niebezpieczeństwo pożaru.

Życzymy Państwu przyjemnego korzystania z nowego parasola słonecznego.
