Rhodos Twist - Slunečník SCHNEIDER - Bezplatný návod k obsluze

Typ produktu	Excentrický slunečník
Značka	Schneider
Model	Rhodos Twist
Referenční číslo	730-00
Použití	Soukromý exteriér
Materiál látky	Látka ošetřená proti UV záření
Stožár	Hliník nebo ocel (vertikální trubka)
Základna	Křížová patka (dvě části) plus otočná deska
Stabilizace	4 desky 50x50x5 cm, celková hmotnost min. 100 kg
Hlavní funkce	Otevírání klikou, ruční naklápění, otáčení pedálem, sklápění pákou
Mechanismus otevírání	Klika (ve směru hodinových ručiček), odemknutí ruční pákou
Naklápění	Nastavitelné ruční pákou na rukojeti
Otáčení	360° pedálem odemykajícím otočnou desku
Sklápění	Ruční páka nad rukojetí pro dodatečné naklopení
Údržba a čištění	Měkký kartáč, vlažná voda a jemný prací prostředek; vyhněte se vysokotlakému čističi, pračce, horké vodě
Skladování	Suché místo, suchá látka; použijte ochranný kryt (součástí balení)
Opatření proti větru	Zavřete a přepásejte v případě větru; nenechávejte otevřené bez dozoru
Bezpečnost	Nepoužívejte pod grilem/krbem/ohřívačem; udržujte děti v bezpečné vzdálenosti
Náhradní díly	K dispozici u prodejce (uvedena referenční čísla)
Součástí příslušenství	Klika, šrouby, imbusový klíč, ochranný kryt, ochranný obal

Často kladené otázky - Rhodos Twist SCHNEIDER

Jak sestavit křížovou patku?

Umístěte dvě části patky (A+B) na sebe, pevně je přišroubujte k otočné desce (D) pomocí 4 šroubů M8x20 a podložek. Poté přišroubujte svislou trubku (C) k otočné desce pomocí 4 šroubů M8x14 a podložek.

Jak otevřít slunečník?

Zasuňte kliku do určeného otvoru a zatlačte až na doraz. Otáčejte klikou ve směru hodinových ručiček, přičemž odemkněte ruční páku na rukojeti a tlačte nahoru. Zcela otevřete, dokud látka není napnutá.

Jak naklonit slunečník?

Silně stiskněte ruční páku na rukojeti a posouvejte pro nastavení sklonu. Uvolněte páku pro zablokování v nejbližší poloze.

Jak otočit slunečník?

Sešlápněte pedál pro odemknutí otočné desky, otočte slunečník do požadované polohy, poté uvolněte pedál pro zablokování. Během otáčení dávejte pozor na překážky.

Jak čistit slunečník?

K odstranění nečistot použijte měkký kartáč. Na skvrny použijte vlažnou vodu a jemný prací prostředek s houbou nebo měkkým kartáčem. Vyhněte se vysokotlakým čističům, praní v pračce a horké vodě.

Jaké desky použít pro stabilitu?

Použijte bezpodmínečně 4 desky 50x50x5 cm, každou o hmotnosti nejméně 25 kg (celková hmotnost minimálně 100 kg). Nikdy nepoužívejte bez desek.

Mohu použít topení pod slunečníkem?

Ne, nikdy nepoužívejte topná zařízení (plynová, infračervená, grily) pod slunečníkem nebo v jeho blízkosti. Hrozí nebezpečí požáru a poškození.

Jak uložit slunečník v zimě?

Zavřete slunečník, chraňte jej popruhem a použijte přiložený ochranný obal. Skladujte na suchém místě. Ujistěte se, že látka je dobře suchá, aby se zabránilo plísni.

Co dělat, když se zvedne vítr?

Okamžitě zavřete slunečník a zabraňte jeho opětovnému otevření popruhem. Nikdy nenechávejte otevřený bez dozoru. Škody způsobené větrem nejsou kryty zárukou.

Kde objednat náhradní díly?

Obraťte se na prodejce, u kterého jste slunečník zakoupili. Použijte referenční čísla uvedená v návodu, aby nedošlo k záměně.

NÁVOD K OBSLUZE Rhodos Twist SCHNEIDER

CZ Návod k montáži a obsluze 26 - 37

SK Montážny návod a návod na obsluhu 170 - 181

Návod k montáži a obsluze

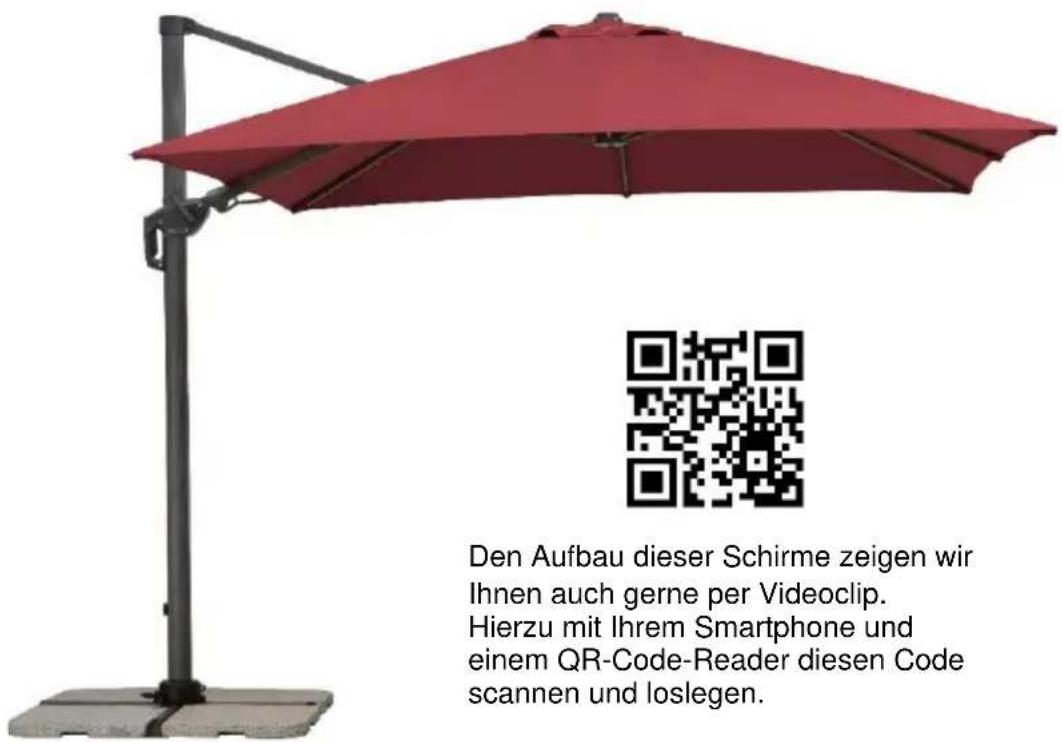

Visutý slunečník

Rhodos Twist

(č. výr. 730-00)

Vážený zákazníku,

blahopřejeme Vám ke koupi Vašeho nového slunečníku.

Zakoupili jste technicky a také provedením vysoce kvalitní výrobek.

Abyste z tohoto slunečníku měli dlouho radost, prosíme Vás, abyste věnovali několik minut času pozornému přečtení tohoto návodu k montáži a obsluze.

Pokyny presně dodržujte a tento návod si uložte.

Základní pokyny

Během montáže zabraňte v přístupu dětem.

Nikdy slunečník nestavte na měkký, písčitý nebo vlhký podklad.

Pokud se zdvihá vítr, zavřete slunečník a zajistěte jej páskem.

Nikdy nenechávejte slunečník bez dozoru v otevřené poloze.

Poškození, které bylo způsobeno nesprávným použitím, není kryto zárukou.

Zkontrolujte úplnost dílů. Pokud by navzdory rozsáhlému zajištění kvality byl některý díl vadný nebo chyběl, obraťte se prosím na prodejce, u kterého byl tento slunečník zakoupen. Krabici si uschovejte pro případné zaslání zpět v záručním případu.

Seznam dílů

Č.dílů:	Č.výrobku:	Vyobrazení / popis:	Počet:
A	9111-730-00	Deskový stojan, spodní díl	1
B	9112-730-00	Deskový stojan, horní díl	1
C	9113-730-00	Trubka stojanu	1
D	9122–730 00	Otočná deska	1
E	9114-730-00	Šroub M8x14	4
F	9114-730-00	Šroub M8x20	4

G	9114-730-00	Podložka	8
H	---	Slunečník	1
I	9108-730-00	Klika	1
J	---	Šroub s knoflíkem	1
K	9114-730-00	Imbusový klíč	1
L	9153-730-00	Kryt trubky stojanu, dvoudílný	1
M	9119-730-00	Ochranné pouzdro	1

Šroub s knoflíkem

Pro objednávání náhradních dílů se obrat'te na prodejce, u kterého jste tento slunečník zakoupili.

Abyste předešli záměně, používejte výše uvedená čísla výrobku.

Montáž

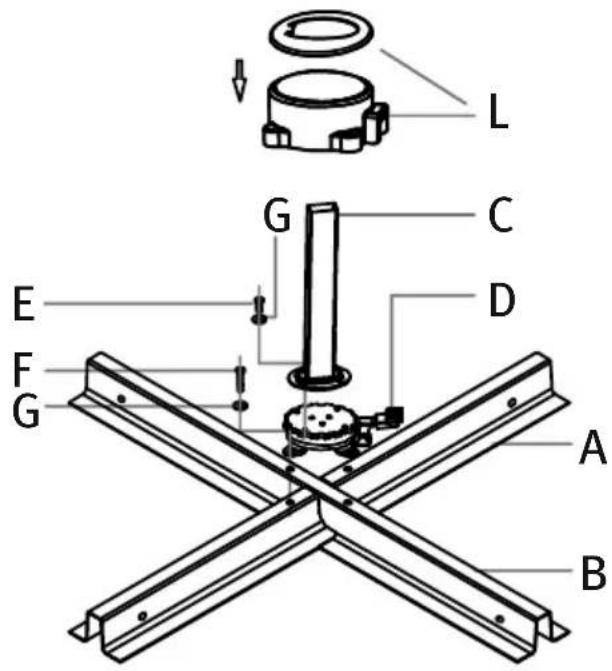

Obě části deskového stojanu (A + B) položte podle vyobrazení na sebe a pevně je sešroubujte s otočnou deskou (D).

Použijte k tomu šrouby M8x20 (F) a vždy jednu podložku (G).

Potom sešroubujte trubku stojanu (C) s otočnou deskou (D). Použijte k tomu šrouby M8x14 (E) a vždy jednu podložku (G).

UPOZORNĚNÍ:

Trubka stojanu je skloněna o cca 3° dozadu.

To je správné a není to důvodem k reklamaci.

Tím je zabráněno, aby se při otevřeném slunečníku tyč prověsila dopředu a dává to slunečníku harmonický vzhled.

Postavte nyní smontovaný deskový stojan do určené pozice. Dbejte přitom na pevný a vodorovný podklad.

Nyní do deskového stojanu vložte 4 dlaždice.

Bezpodmínečně použijte všechny čtyři dlaždice s rozměrem 50 x 50 x 5 cm! Použijte výhradně dlaždice s celkovou hmotností minimálně 100 kg.

Nikdy stojan slunečníku nepoužívejte bez dlaždic.

Další montážní krok byste z důvodu velké hmotnosti slunečníku měli provádět s pomocníkem.

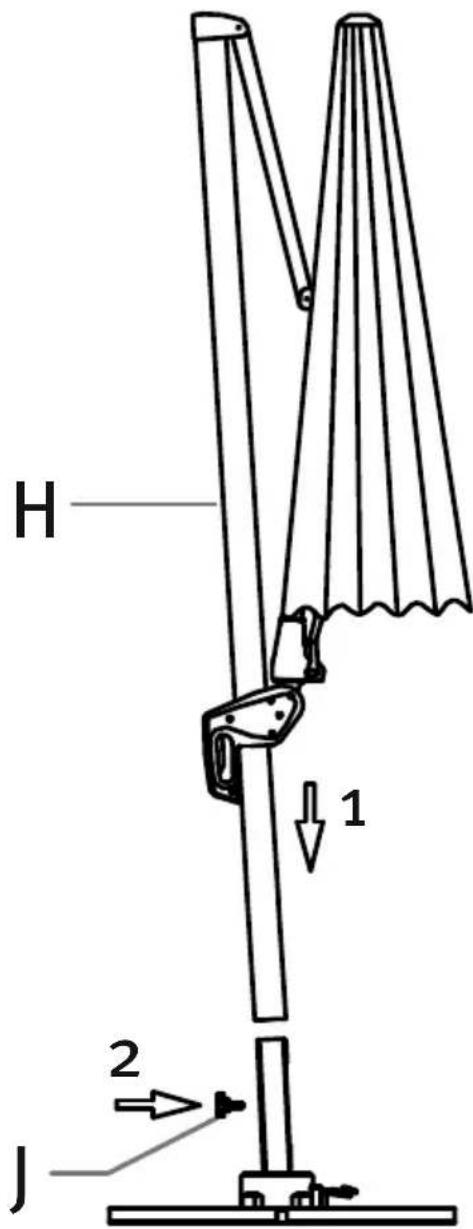

Podle vyobrazení nasad'te slunečník (H) na trubku stojanu.

Dbejte prítom na to, aby se slunečník nepříčil.

Vyvarujte se spadnutí slunečníku, protože by se tím mohl poškodit.

Nyní slunečník zajistěte šroubem (J).

Ovládání

Otevření:

Zastrčte kliku (I) do otvoru klikové skříně pro funkci „OTEVŘÍT – ZAVŘÍT“ a pevně ji zatlačte, dokud nezaskočí.

Otáčením kliky ve směru hodinových ručiček se slunečník otevře.

Zajistěte, aby se žádná z výztuh slunečníku nevzpříčila. Případně konce výztuh mírně zatáhněte směrem ven.

Ujistěte se, že se slunečník může bez překážek otevřít (stěna domu, stůl, strom, ...)

Během otevírání slunečníku otáčením kliky (I) odblokujte ruční páčku na držadle a pomalu jej posunujte po tyči nahoru.

Slunečník vždy otevřete kompletně.

Slunečník je otevřený kompletně, když je potah napnutý.

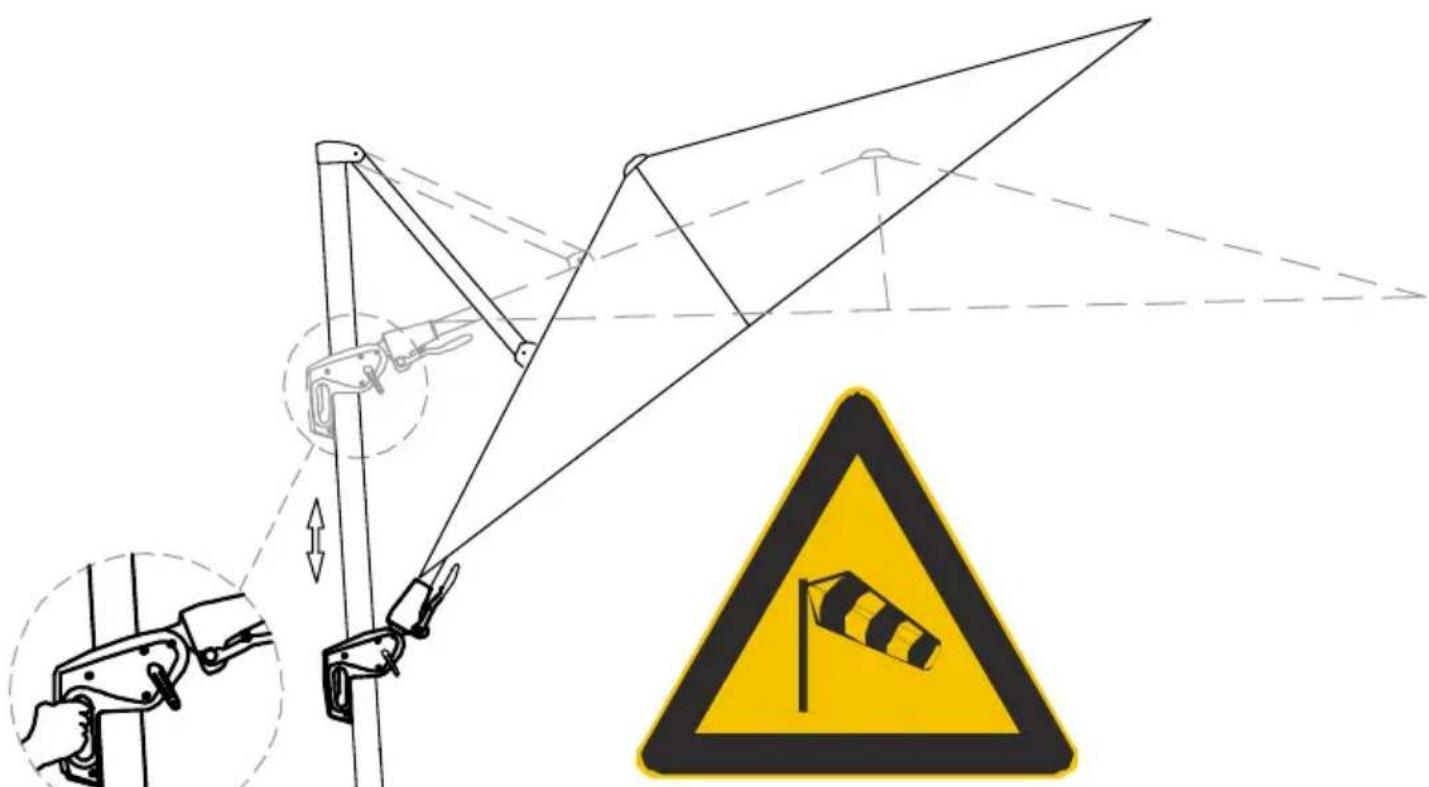

Sklápění:

Ruční páčku na držadle pevně přitlačte a posunutím nastavte požadovaný sklon slunečníku.

Při puštění ruční páčky se slunečník zajistí v nejbližší aretační poloze sklápění.

Při sklopeném slunečníku se značně zvětšuje plocha, o kterou se opírá vítr. Pokud se zdvihá vítr, bezpodmínečně slunečník zavřete a zajistěte jej popruhem.

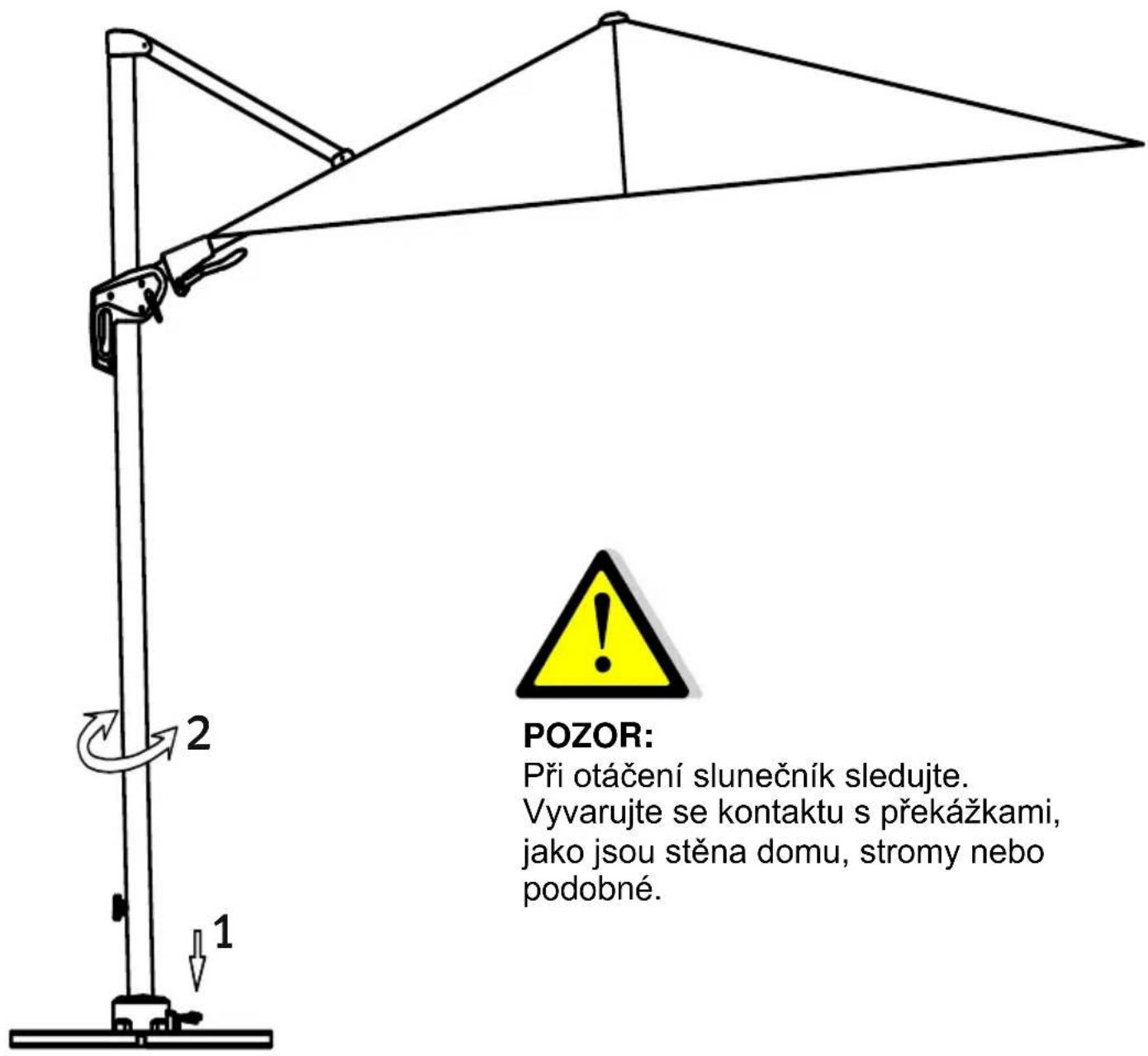

Otáčení:

Stisknutím nožního pedálu se otočná deska (D) odblokuje. Nyní můžete slunečník otočit do požadované polohy. Při uvolnění nožního pedálu se otočná deska opět zablokuje. Nechte slunečník zaskočit v nejbližší pozici.

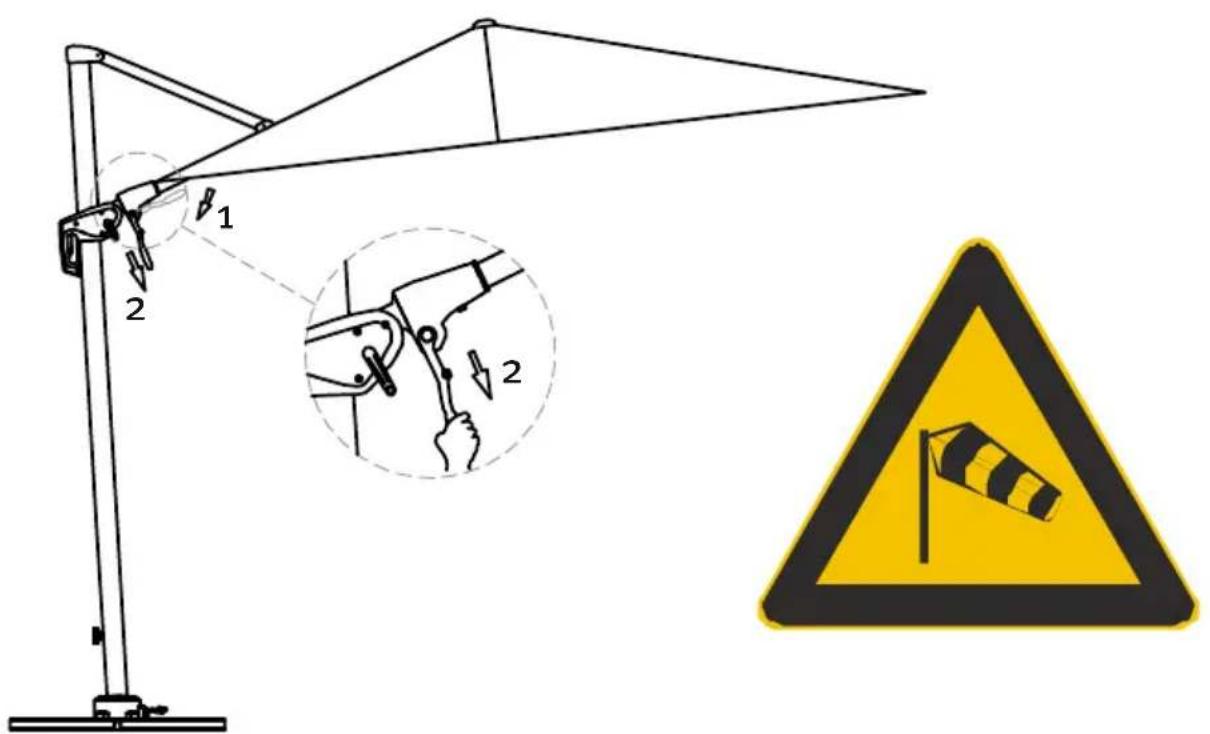

Naklápění:

Ruční páčku nad držadlem přitáhněte dolů a v této pozici držte – aretace je nyní uvolněna.

Pohybujte ruční páčkou do požadovaného směru. Aby se snížila vynaložená síla, pomůže podpořit tento pohyb tažením za jednu z výztuh. Když je dosažen požadovaný sklon, uvedťe ruční páčku opět do výchozí pozice, čímž se slunečník opět aretuje.

Tato inovativní funkce umožňuje dobré zastínění během celého dne, aniž by se měnilo stanoviště slunečníku.

Příliš velkým úhlem naklopení slunečníku se značně zvětšuje plocha, o kterou se opírá vítr, a slunečník se může poryvem větru poškodit popř. převrátit.

Na z toho vyplývající škody se naše záruka nevztahuje.

Dbejte jako uživatel slunečníku na použití přiměřené určení.

Zavření:

Nejprve naklopený slunečník uvedte do vodorovné polohy.

Během zavírání slunečníku otáčením kliky odblokujte ruční páčku na držadle a pomalu jej posunujte po tyči dolů.

Zavřený slunečník zajistěte popruhem.

Při delším nepoužívání nebo při dešti doporučujeme použít dodané ochranné pouzdro.

Čištění:

Volné nečistoty nebo prach odstraňte měkkým kartáčem.

Pravidelným oplachováním čistou vodou předejdete většímu znečištění.

Při větším znečištění je možné slunečník vyčistit vlažnou vodou a jemným mýdlovým roztokem. Použijte k tomu houbu nebo měkký kartáč.

Pozor, následující druhy čištění nejsou vhodné:

• Použití vysokotlakých čističů (odstraní ochrannou impregnaci)
• Praní potahu v pračce (odstraní ochrannou impregnaci a poškozuje švy)
• Abrazivní nebo agresivní čisticí prostředky
• Čištění horkou vodou (může vést ke sražení látky)

Uložení:

Slunečník uložte vždy na suché místo.

Zvláště když se slunečník nepoužívá delší dobu, měli byste dbát na to, aby byl potah suchý. Jinak by mohlo dojít k vzniku skvrn od vlhkosti a plísně.

Bezpečnostní pokyny:

Tento slunečník Vás chrání před přímým UV zářením. Pro kompletní ochranu, také před nepřímým UV zářením, použijte dodatečně vhodný opalovací krém.

Při dešti nebo sněžení musí být slunečník zavřen – nebezpečí prasknutí.

Pokud se zdvihá vítr, neprodleně slunečník zavřete a dostatečně jej zajistěte (pásek, ochranné pouzdro).

Nikdy nenechávejte otevřený slunečník bez dohledu.

Nenechávejte děti se slunečníkem samotné bez dohledu.

Nevhodné pro použití na střešních terasách nebo podobným místech vystavených větru!

Pouze pro soukromé použití ve venkovním prostředí!

Bezpodmínečně použijte 4 dlaždice s rozměrem 50x50x5 cm a minimální hmotností 25 kg na dlaždici. Nezbytně nutná je minimální hmotnost 100 kg.

Menší dlaždice jsou příliš lehké a značně snižují stabilitu slunečníku – nebezpečí zranění. Nikdy pod slunečníkem nebo vedle něj nepoužívejte grily (plynové, na dřevěné uhlí, elektrické) ani nerozdělávejte otevřený oheň – nebezpečí požáru. Slunečník by se mohl poškodit odletujícími jiskrami.

Nikdy pod slunečníkem nepoužívejte topidla (plynové, infračervené) – nebezpečí požáru.

Přejeme Vám mnoho radosti s Vaším novým slunečníkem od naší firmy.

Montážny návod a návod na obsluhu

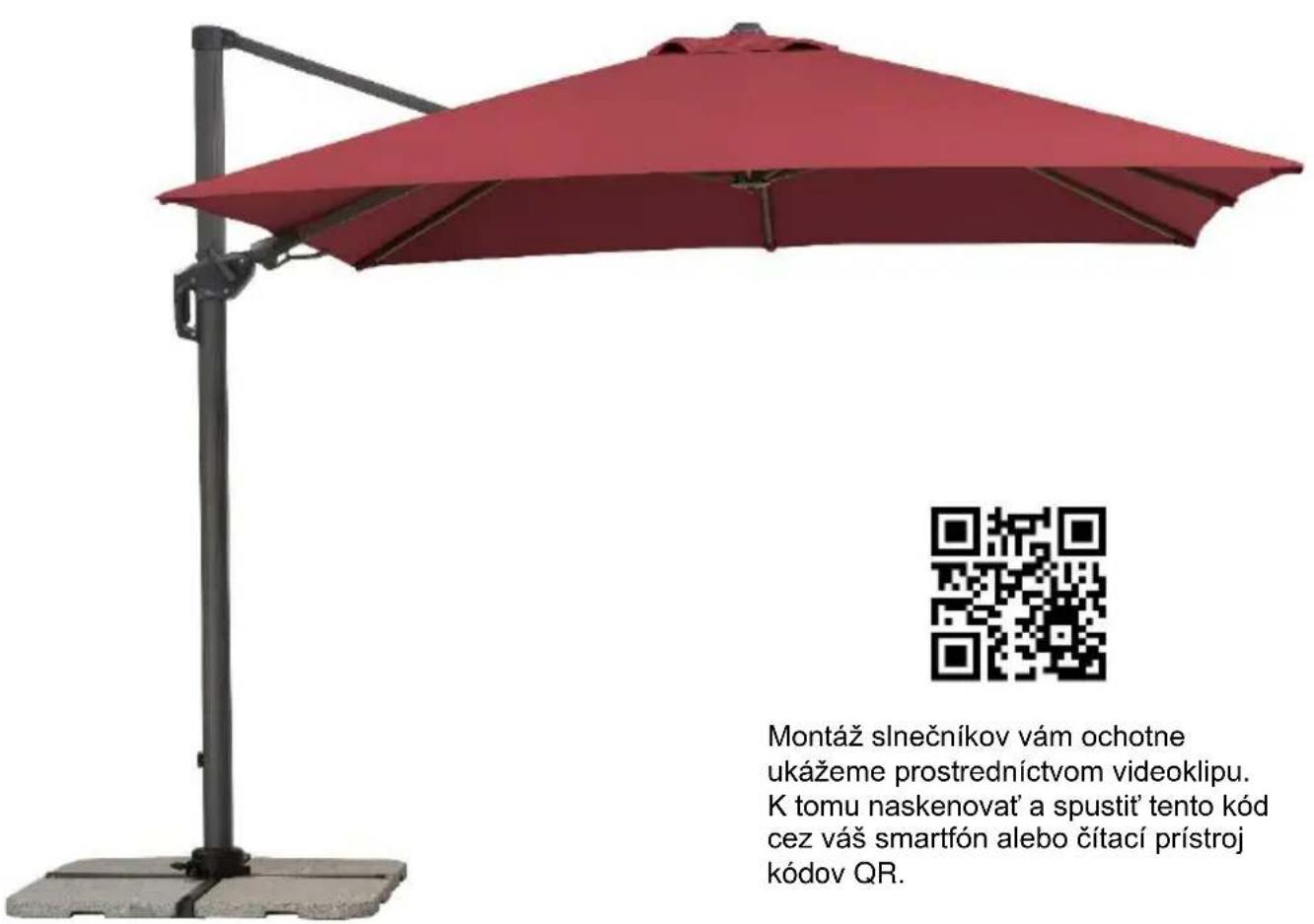

Závesný slnečník Rhodos Twist (Výr. č. 730-00)

Kolmá rúrka je naklonená o cca 3° spät.

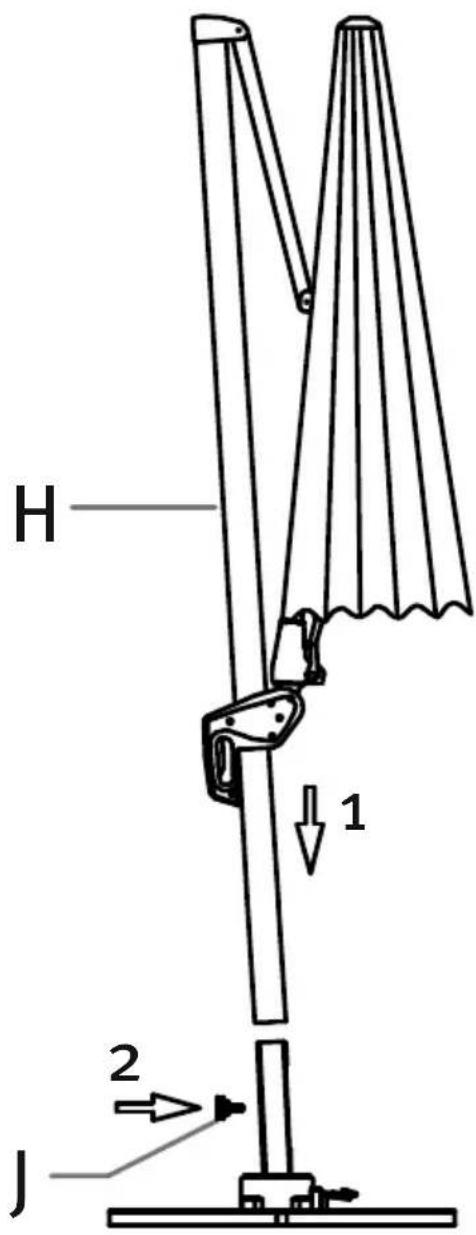

Zabráňte tomu, aby slnečník spadol, pretože by sa mohol poškodit'.

Potom zaistite slnečník skrutkou (J).

Obsluha

Otvorenie:

Ubezpečte sa, že sa dá slnečník otvorit' bez prekážok (stena domu, stôl, strom, ...)

Pri naklonenom slnečníku sa výrazne zvyšuje kontaktná plocha s vetrom. Pri veternom počasí bezpodmienečne zavrite slnečník a zaistite ho popruhom.

Otočenie:

Zaistite zavretý slnečník popruhom.

Bezpečnostné pokyny:

Nenechávajte otvorený slnečník nikdy bez dozoru.

Nenechávajte deti samé a bez dozoru pri slnečníku.
