Návod k montáži a obsluze

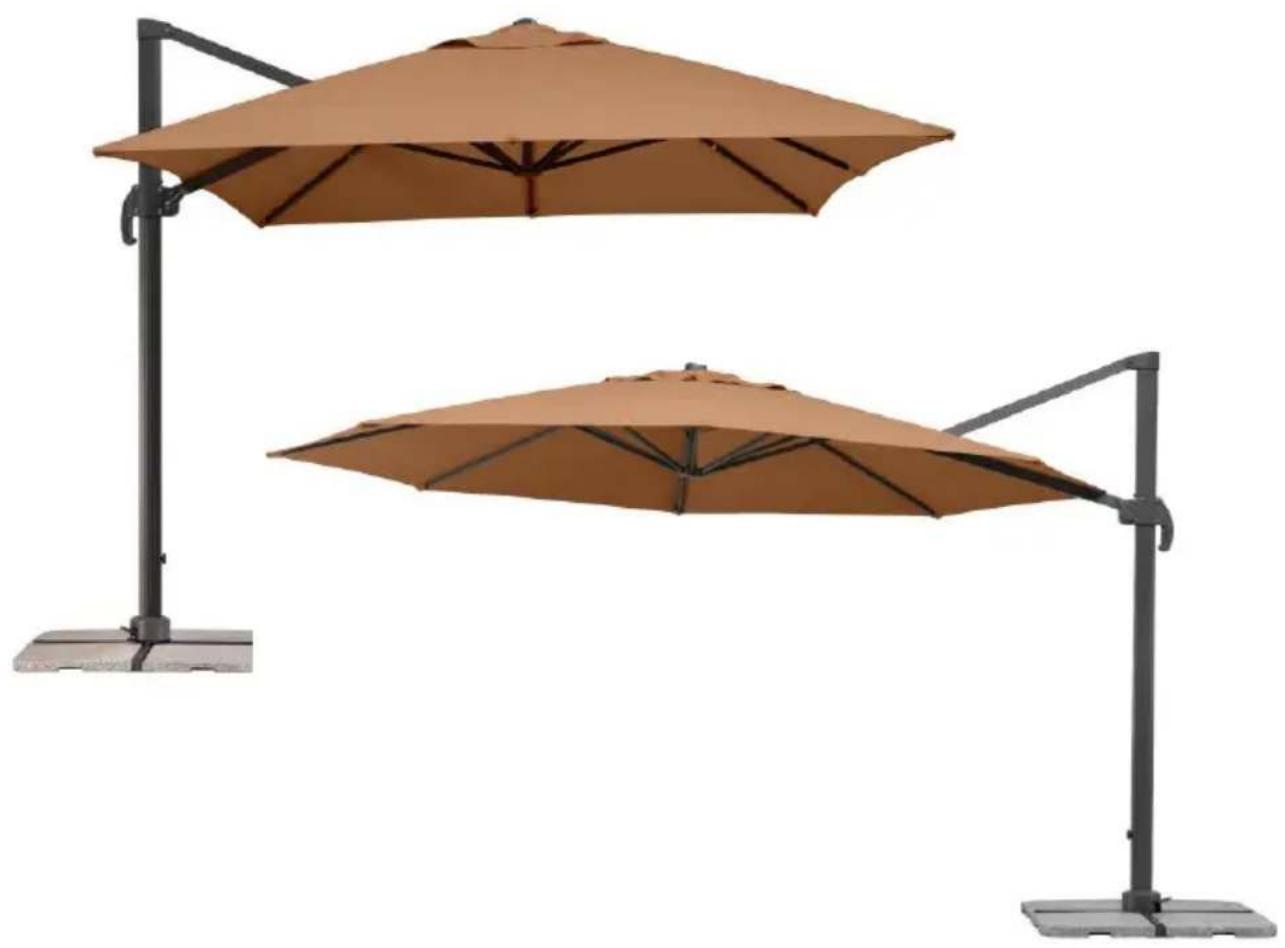

Visutý slunečník Model Rhodos Grande

(400 x 300 cm: č. výr. 787-00, 400 cm ∅: č. výr. 789-00)

blahopřejeme Vám ke koupi Vašeho nového slunečníku.

Zakoupili jste technicky a také provedením vysoce kvalitní výrobek.

Abyste z tohoto slunečníku měli dlouho radost, prosíme Vás, abyste věnovali několik minut času pozornému přečtení tohoto návodu k montáži a obsluze.

Pokyny presně dodržujte a tento návod si uložte.

Základní pokyny

Během montáže zabraňte v přístupu dětem.

Nikdy slunečník nestavte na měkký, písčitý nebo vlhký podklad.

Pokud se zdvihá vítr, zavřete slunečník a zajistěte jej popruhem.

Nikdy nenechávejte slunečník bez dozoru v otevřené poloze.

Poškození, které bylo způsobeno nesprávným použitím, není kryto zárukou.

Uspořádání a montáž

Zkontrolujte úplnost dílů. Pokud by navzdory rozsáhlému zajištění kvality byl některý díl vadný nebo chyběl, obraťte se prosím na prodejce, u kterého byl tento slunečník zakoupen. Krabici si pokud možno uschovejte pro možnost případného zaslání zpět v záručním případu.

Seznam dílů

Č.dílů:	Č.výrobku:	Vyobrazení / popis:	Počet:
A	400x300 cm:9112-787-00400 cm ∅:9112-789-00	Deskový stojan, spodní díl	1
B	400x300 cm:9111-787-00400 cm ∅:9111-789-00	Deskový stojan, horní díl	1
C	400x300 cm:9113-787-00400 cm ∅:9113-789-00	Trubka stojanu	1
D	400x300 cm:9122-787-00400 cm ∅:9122-789-00	Otočná deska	1
E	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Šroub M8x14	4
F	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Šroub M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Podložka	8
H	---	Slunečník	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	Klika	1
J	---	Šroub	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Imbusový klíč	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	Kryt trubky stojanu, dvoudílný	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	Ochranné pouzdro	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

Pro objednávání náhradních dílů se obraťte na prodejce, u kterého jste tento slunečník zakoupili.

Abyste předešli záměně, používejte výše uvedená čísla výrobku.

Montáž

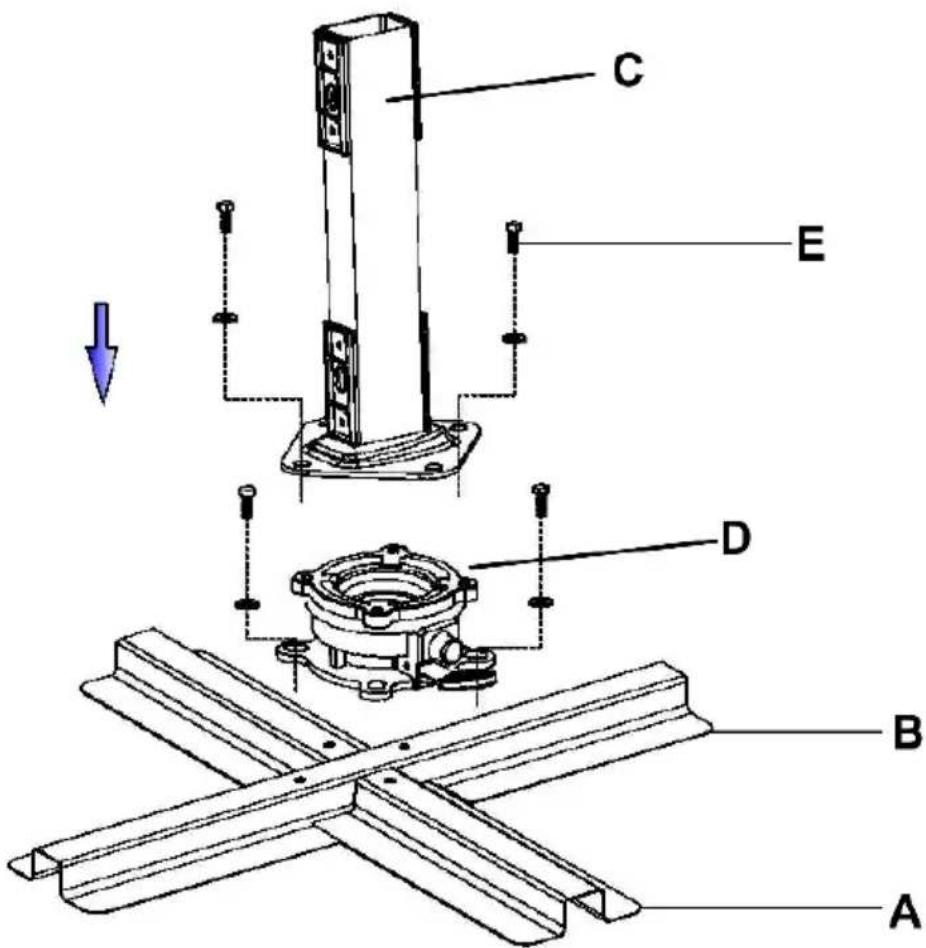

Obě části deskového stojanu (A + B) položte podle vyobrazení na sebe a pevně je sešroubujte s otočnou deskou (D).

Použijte k tomu šrouby M8x20 (F) a vždy jednu podložku (G).

Potom sešroubujte trubku stojanu (C) s otočnou deskou (D). Použijte k tomu šrouby M8x14 (E) a vždy jednu podložku (G).

UPOZORNĚNÍ:

Trubka stojanu je nakloněná o 3° dozadu. To je správné a není to důvodem k reklamaci. Tím je zabráněno, aby se při otevřeném slunečníku tyč prověsila dopředu a dává to slunečníku harmonický vzhled.

C E D B A

Postavte nyní smontovaný deskový stojan do určené pozice. Dbejte přitom na pevný a vodorovný podklad.

Nyní do deskového stojanu vložte 4 dlaždice.

Bezpodmínečně použijte všechny čtyři dlaždice s rozměrem 50x50x5 cm!

Nikdy stojan slunečníku nepoužívejte bez dlaždic.

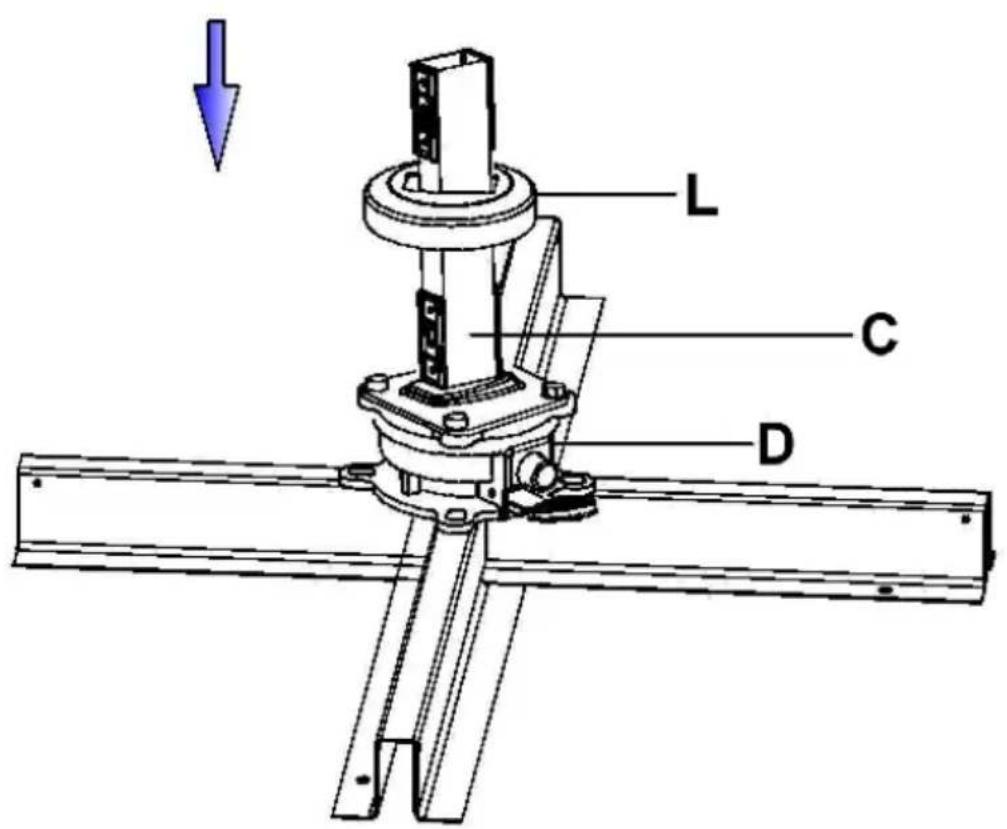

Nyní podle vyobrazení nasad'te kryt (L) na otočnou desku.

Hranatý otvor v krytu musí mít na všech stranách stejnoměrnou vzdálenost od trubky stojanu. Jinak by v dalším kroku tyč poškodila kryt.

L C D

Další montážní krok byste z důvodu větší hmotnosti slunečníku měli provádět s pomocníkem.

400 cm ∅:

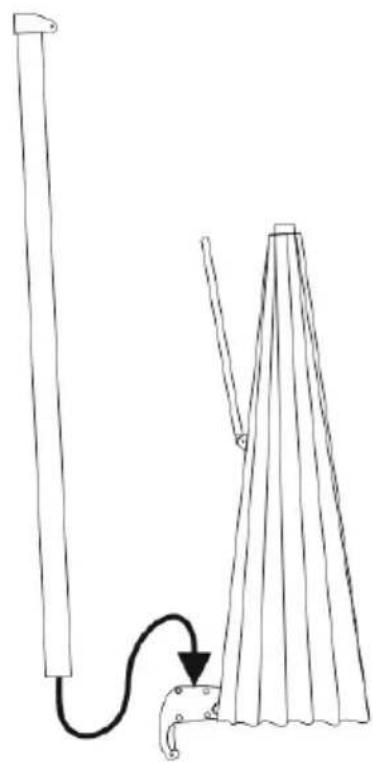

Podle vyobrazení nasad'te slunečník na trubku stojanu.

Dbejte prítom na to, aby se slunečník nepříčil.

Vyvarujte se spadnutí slunečníku, protože by se tím mohl poškodit jak slunečník tak i kryt.

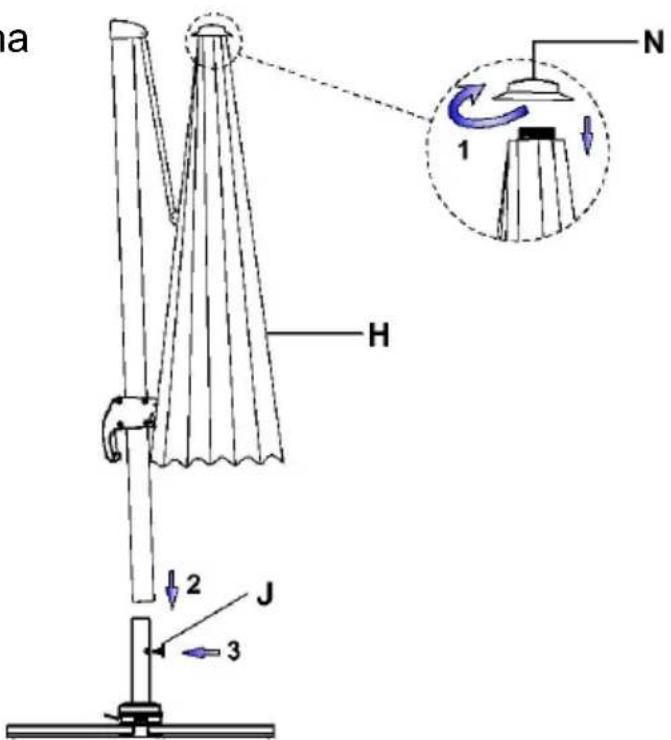

Nyní slunečník zajistěte šroubem (J).

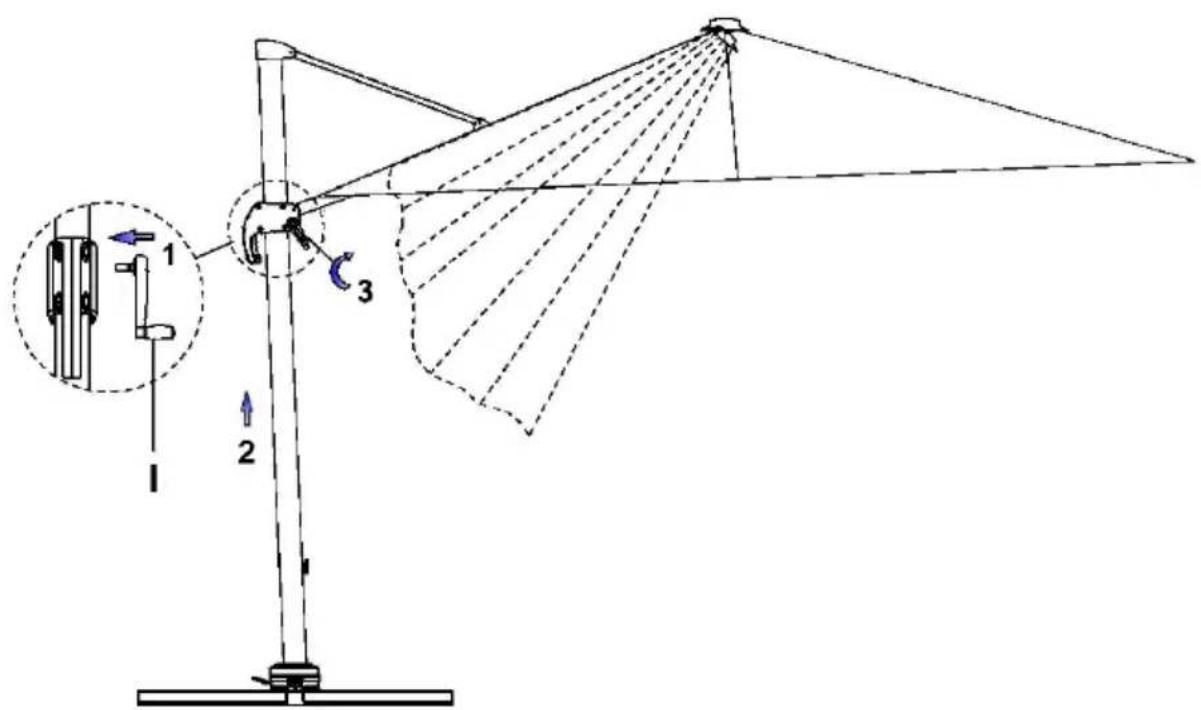

Zastrčte kliku (I) do otvoru klikové skříně a pevně ji zatlačte, dokud nezaskočí.

Otáčením kliky ve směru hodinových ručiček se slunečník otevře.

Zajistěte, aby se žádná z výztuh slunečníku nevzpříčila. Případně konce výztuh mírně zatáhněte směrem ven.

Ujistěte se, že se slunečník může bez překážek otevřít (stěna domu, stůl, strom, ...)

Během otevírání slunečníku otáčením kliky (I) odblokujte ruční páčku na držadle a pomalu jej posunujte po tyči nahoru.

Slunečník je otevřený kompletně, když je potah napnutý.

Slunečník vždy otevřete kompletně.

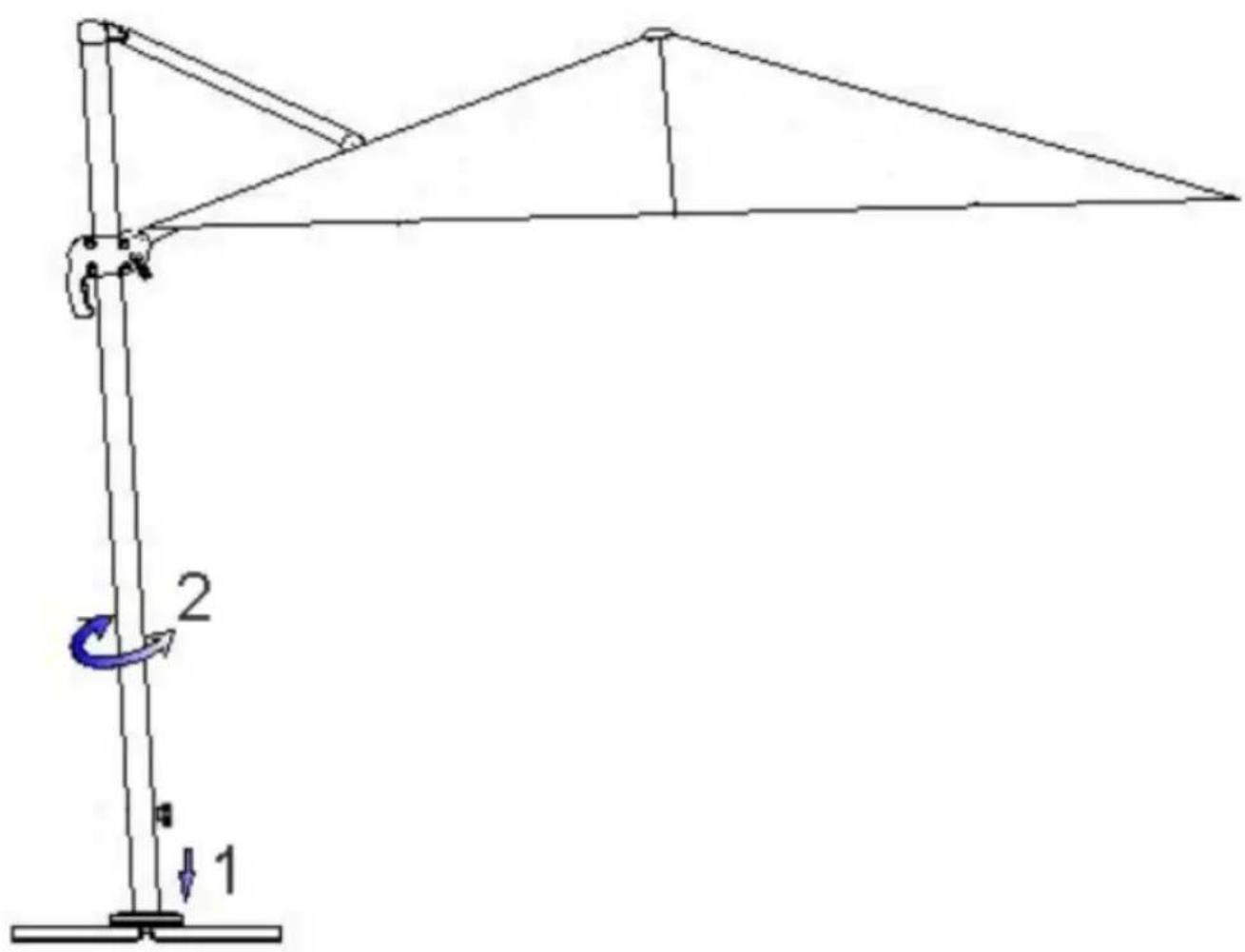

Stisknutím nožního pedálu se otočná deska (D) odblokuje. Nyní můžete slunečník otočit do požadované polohy. Při uvolnění nožního pedálu se otočná deska opět zablokuje. Nechte slunečník zaskočit v nejbližší pozici.

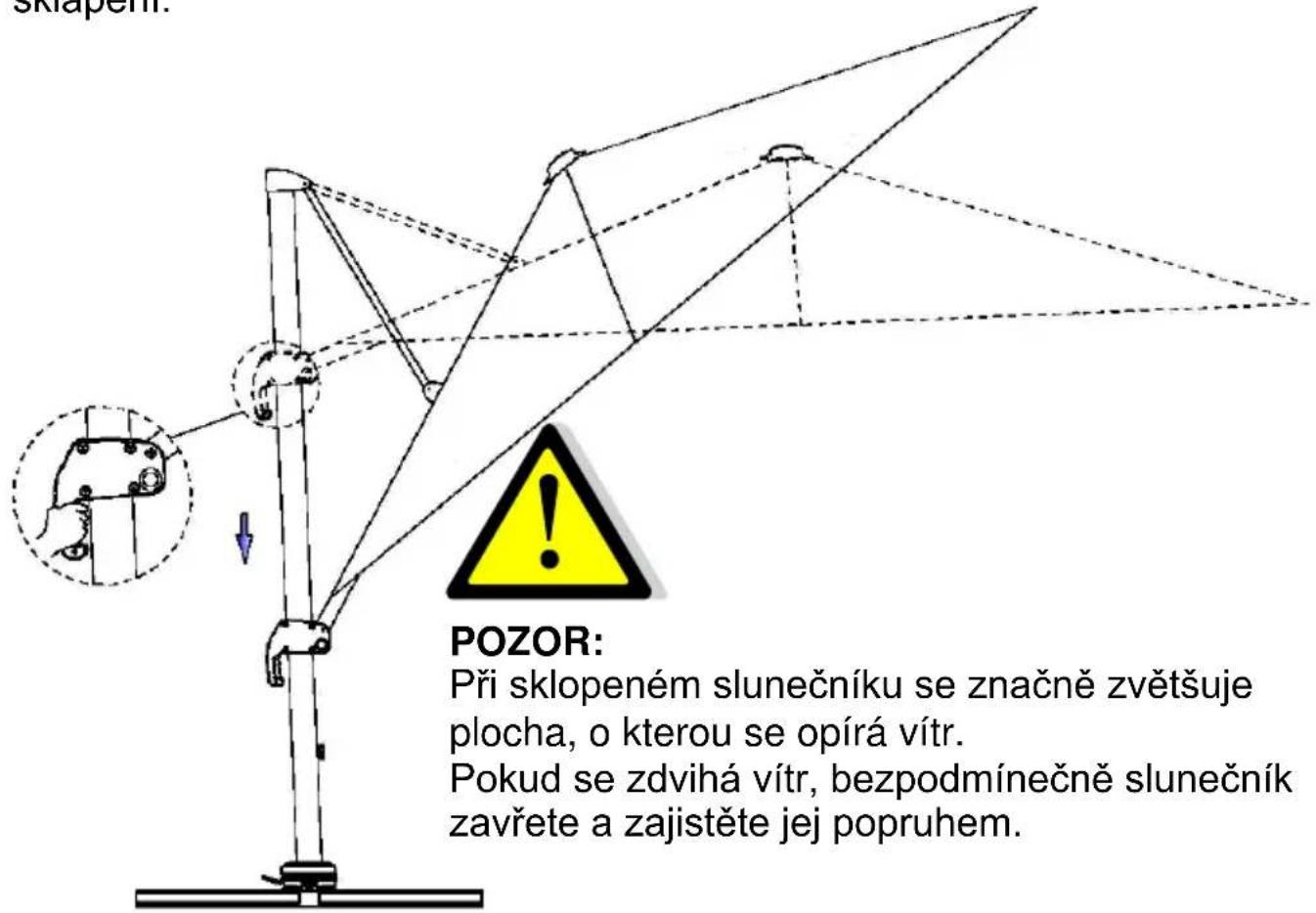

Aretace požadovaného sklopení slunečníku:

Ruční páčku na držadle pevně přitlačte a posunutím nastavte požadovaný sklon slunečníku.

Při puštění ruční páčky se slunečník zajistí v nejbližší aretační poloze sklápění.

SKLAPEN. POZOR: Při sklopeném slunečníku se značně zvětšuje plocha, o kterou se opírá vítr. Pokud se zdvihá vítr, bezpodmínečně slunečník zavřete a zajistěte jej popruhem.

Zavření:

Pro zavření slunečníku přitlačte ruční páčku na držadle a klikou (I) otáčejte proti směru hodinových ručiček ve směru „ZAVŘÍT“.

Současně nechte držadlo pomalu klouzat po tyči dolů.

Zavřený slunečník zajistěte popruhem.

Při delším nepoužívání nebo při dešti doporučujeme použít dodané ochranné pouzdro.

Čištění:

Volné nečistoty nebo prach odstraňte měkkým kartáčem.

Pravidelným oplachováním čistou vodou předejdete většímu znečištění.

Při větším znečištění je možné slunečník vyčistit vlažnou vodou a jemným mýdlovým roztokem. Použijte k tomu houbu nebo měkký kartáč.

Pozor, následující druhy čištění nejsou vhodné:

• Použití vysokotlakých čističů (odstraní ochrannou impregnaci)
• Praní potahu v pračce (odstraní ochrannou impregnaci a poškozuje švy)
  ■ Abrazivní nebo agresivní čisticí prostředky
• Čištění horkou vodou (může vést ke sražení látky)

Uložení:

Slunečník uložte vždy na suché místo.

Zvláště když se slunečník nepoužívá delší dobu, dbejte na to, aby byl potah suchý. Jinak by mohlo dojít k vzniku skvrn od vlhkosti a plísně.

Otočná deska obsahuje dvě kvalitní kuličková ložiska. Tato ložiska jsou sice chráněna proti stříkající vodě, přesto byste měli dbát na to, aby stojan nebyl nadměrně vystaven povětrnostním vlivům a nečistotám.

Bezpečnostní pokyny:

Tento slunečník Vás chrání před přímým UV zářením. Pro kompletní ochranu, také před nepřímým UV zářením, použijte dodatečně vhodný opalovací krém.

Při dešti nebo sněžení musí být slunečník zavřen – nebezpečí prasknutí.

Pokud se zdvihá vítr, neprodleně slunečník zavřete a dostatečně jej zajistěte (popruh, ochranné pouzdro).

Nikdy nenechávejte otevřený slunečník bez dohledu.

Nenechávejte děti se slunečníkem samotné bez dohledu.

Nevhodné pro použití na střešních terasách nebo podobným místech vystavených větru!

Pouze pro soukromé použití ve venkovním prostředí!

Bezpodmínečně použijte dlaždice s rozměrem 50x50x5 cm.

Menší dlaždice jsou příliš lehké a značně snižují stabilitu slunečníku – nebezpečí zranění.

Nikdy pod slunečníkem nebo vedle něj nepoužívejte grily (plynové, na dřevěné uhlí, elektrické) ani nerozdělávejte otevřený oheň – nebezpečí požáru. Slunečník by se mohl poškodit odletujícími jiskrami.

Nikdy pod slunečníkem nepoužívejte topidla (plynové, infračervené) – nebezpečí požáru.

Přejeme Vám mnoho radosti s Vaším novým slunečníkem od naší firmy.

SCHNEIDER

SCHIRME

Montážny návod a návod na obsluhu

(400 x 300 cm: Výr. č. 787-00,

400 cm ∅: Výr. č. 789-00)

Ubezpečte sa, že sa dá slnečník otvorit' bez prekážok (stena domu, stôl, strom, ...)

Aby ste zavreli slnečník, stlačte ručnú páčku na rukoväti a otáčajte kl'uku (I) v protismere hodinových ručičiek smerom na „ZAV“.

Zaistite zavretý slnečník popruhom.

Uskladnite slnečník vždy na suchom mieste.

Bezpečnostné pokyny:

Nenechávajte otvorený slnečník nikdy bez dozoru.

Nenechávajte deti samé a bez dozoru pri slnečníku.
