РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Rhodos Grande SCHNEIDER

Поздравяваме Ви за закупуването на Вашия нов градински чадър. Вие сте получили качествен и високотехнологичен продукт.

За да се радвате дълго време на този градински чадър, Ви молим да отделите няколко минути и да прочетете внимателно инструкцията за монтаж и експлоатация.

Следвайте указанията точно и съхранявайте тази инструкция.

Принципни указания

По време на монтажа децата не трябва да стоят наблизо.

Никога не поставяйте градинския чадър на мека, песъчлива или влажна основа.

При появата на вятър затворете градинския чадър и го обезопасете с колана.

Никога не оставайте градинския чадър отворен без надзор.

Не носим отговорност за повреди, които са причинени от неправилна употреба.

Проверете дали всички части са налични. Ако въпреки осигуреното високо качество някоя част е дефектна или липсва, свържете се с търговеца, от когото сте закупили чадъра. Ако е възможно, съхранявайте картона за евентуално връщане за гаранционни цели.

Списък на частите

ЧастNo:	АртикуленNo:	Фигура / описание:	Брой:
A	400x300 cm:9112-787-00400 cm ∅:9112-789-00	Стойка за плочи, долна част	1
B	400x300 cm:9111-787-00400 cm ∅:9111-789-00	Стойка за плочи, горна част	1
C	400x300 cm:9113-787-00400 cm ∅:9113-789-00	Дръжка	1
D	400x300 cm:9122-787-00400 cm ∅:9122-789-00	Въртяща се пластина	1
E	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Винт M8x14	4
F	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Винт M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Подложна шайба	8
H	---	Чадър	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	Ръкохватка	1
J	---	Винт	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Шестограм	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	Капачка на дръжката, от две части	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	Защитен кальф	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

За поръчването на резервни части се обърнете към търговеца, от когото сте закупили чадъра.

За да се избегнат обърквания, използвайте посочените по-горе артикулни номера.

Монтаж

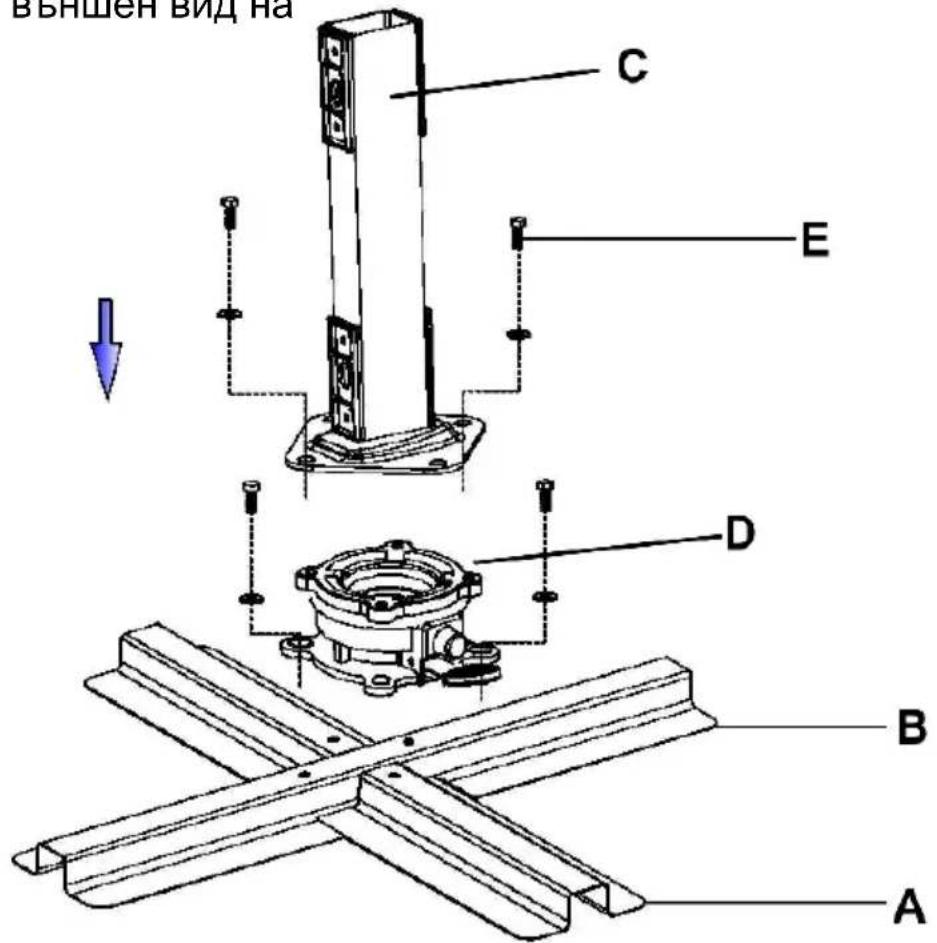

Поставете една върху друга двете части на стойката за плочи (A + B), както е показано, и ги завинтете с въртящата се пластина (D).

За целта използвайте винтовете M8x20 (F) и съответно подложна шайба(G).

След това завийте дръжката (C) на въртящата се пластина (D).

За целта използвайте винтовете M8x14 (E) и съответно подложна шайба (G).

УКАЗАНИЕ:

Дръжката е наклонена с 3° назад.

Това е правилно и не е основание за рекламация.

Така се предотвратява увисването на рамото напред при отворен чадър и се придава хармоничен външен вид на чадъра.

външен вид на C E D B A

Поставете монтираната стойка за плочи на предвиденото място.

Поставете 4-те плочи в стойката за плочи.

Задължително поставете всичките четири плочи с размери 50x50x5 см!

Никога не използвайте стойката за чадър без плочи.

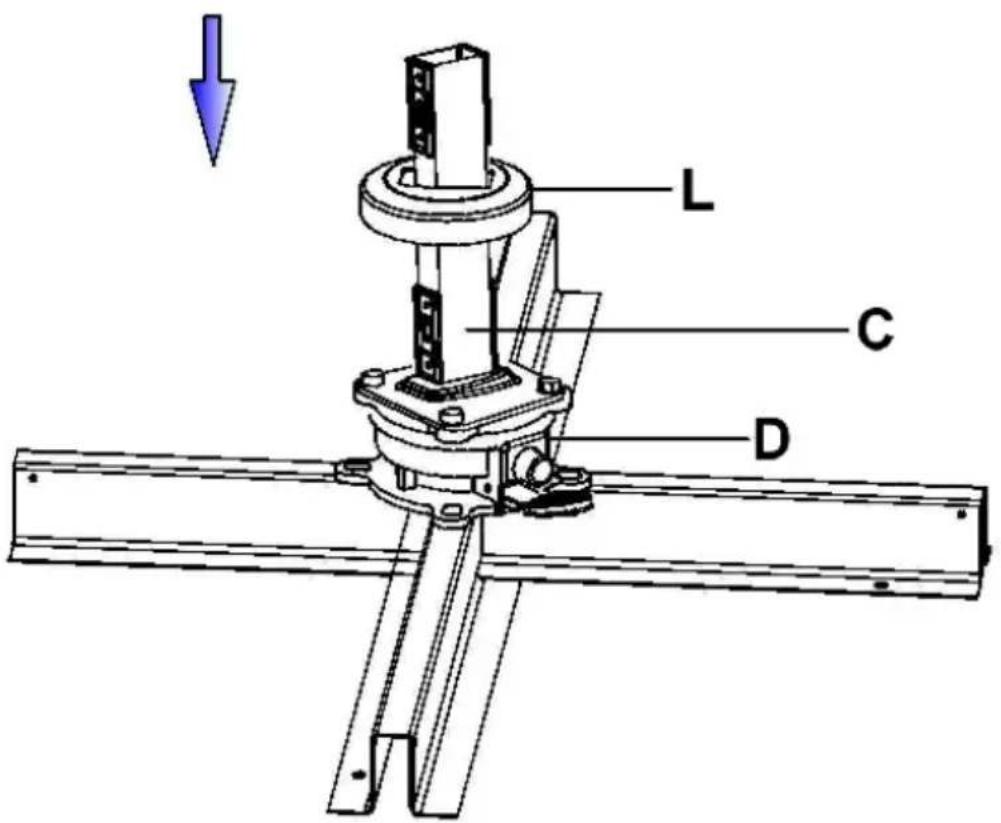

Поставете капака (L), както е показано, върху въртящата се пластина. Квадратният канал на капака трябва да е на равни разстояния от дръжката от всички страни. В противен случай при следващата стъпка рамото може да повреди капака.

L C D

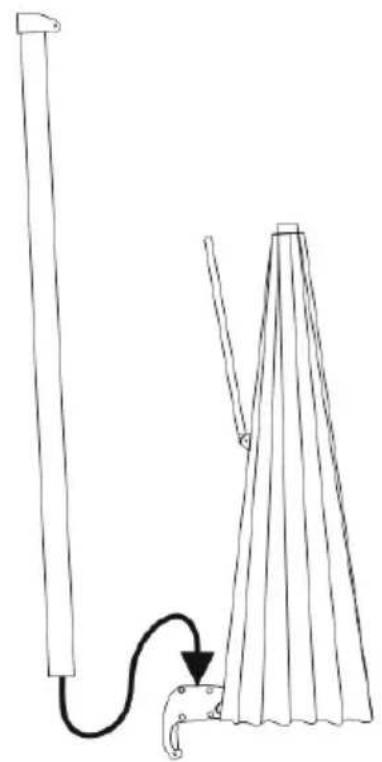

Поради по-голямата тежест на чадъра трябва да изпълните следващата стъпка от монтажа с помощник.

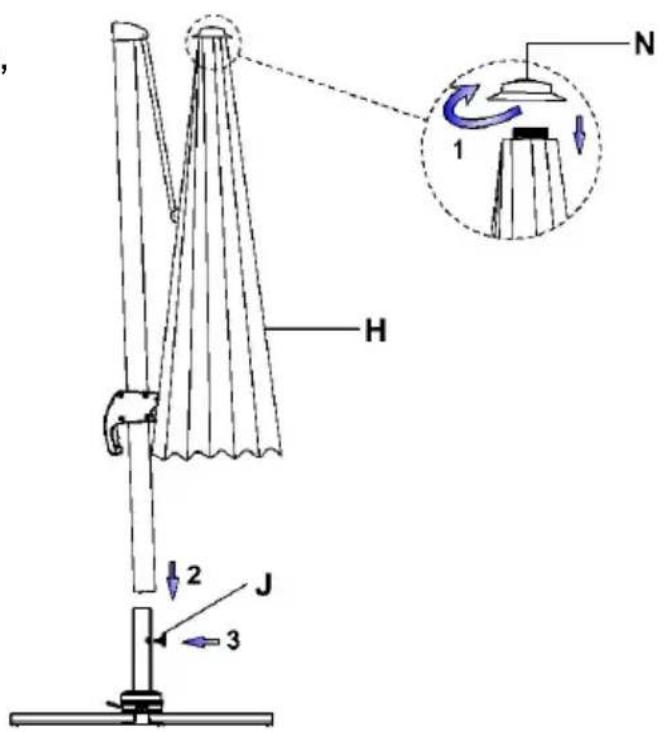

400 cm ∅:

Поставете чадъра, както е показано, на дръжката.

Внимавайте чадърът да не се изкриви.

Избягвайте падането на чадъра напред, така могат да се повредят както чадърът, така и капачката.

Осигурете чадъра с винта (J).

Обслужване

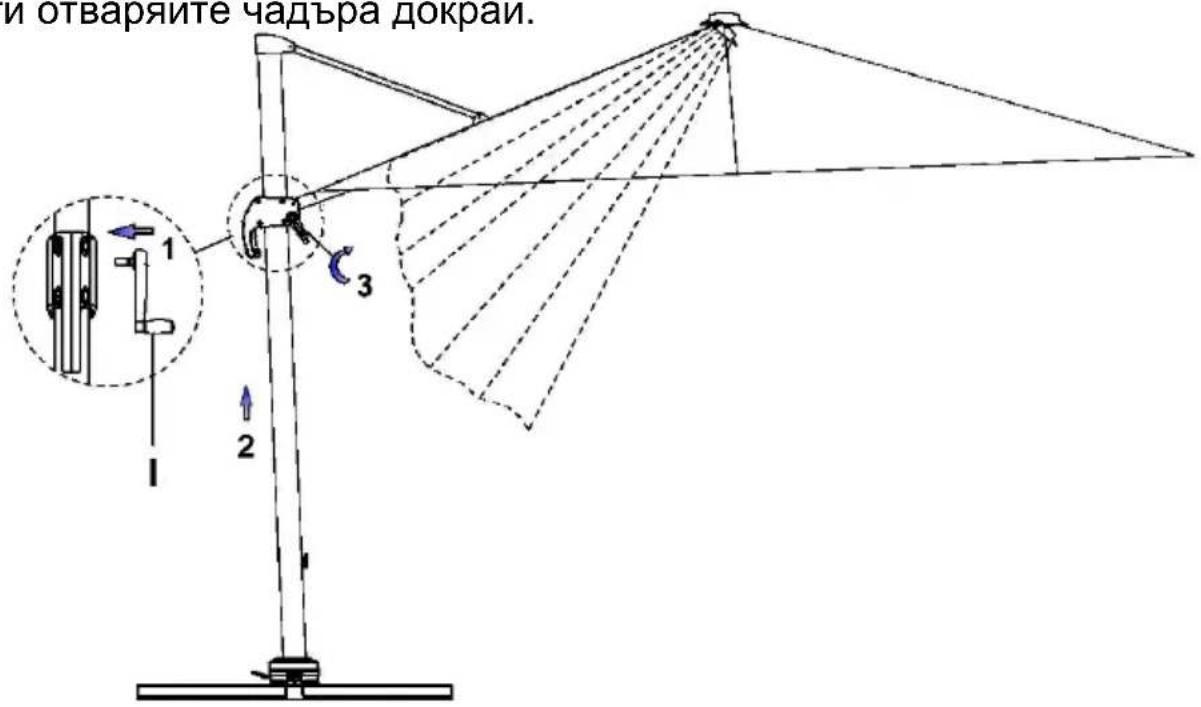

Отваряне:

Поставете ръкохватката (I) в отвора на държача за ръкохватката и натиснете, докато се фиксира.

Чрез завъртане на ръкохватката по посока на часовниковата стрелка чадърът се отваря.

Уверете се, че спиците на чадъра не са изкривени. Евентуално леко издърпайте краищата на спиците навън.

Уверете се, че чадърът може да се отваря свободно (не е до стена, маса, дърво, ...)

Докато отваряте чадъра чрез завъртане на ръкохватката (I), освободете ръчния лост на дръжката и бавно го плъзнете нагоре по дръжката.

Чадърът е отворен напълно, когато куполът е опънат. Винаги отваряйте чадъра докрай.

и отваряйте чадъра докрай.

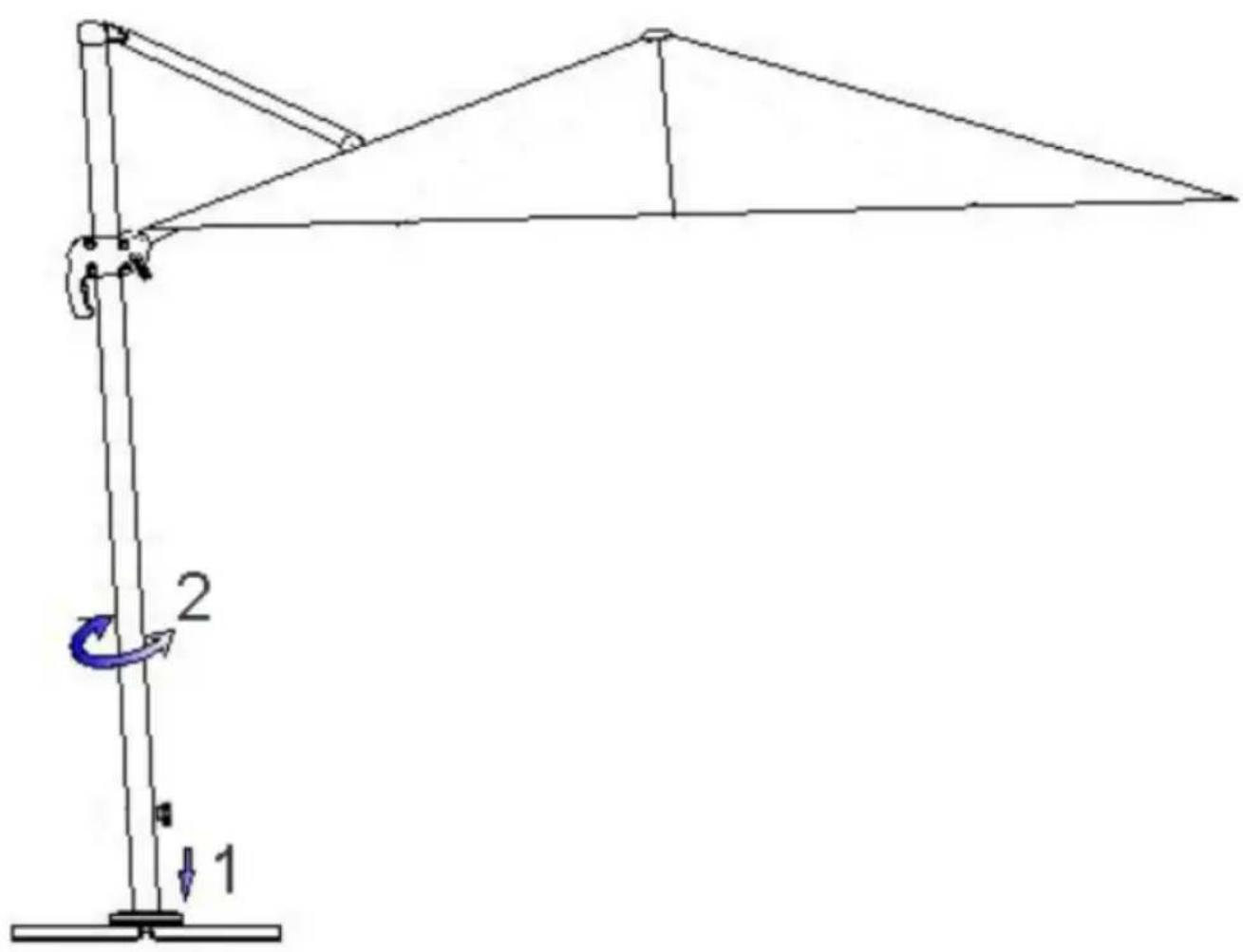

Завъртане:

Чрез натискане на крачния педал въртящата се пластина (D) се освобождава.

Сега можете да завъртите чадъра в желаната позиция.

При отпускане на крачния педал въртящата се пластина отново се фиксира.

Фиксирайте чадъра в най-близката позиция.

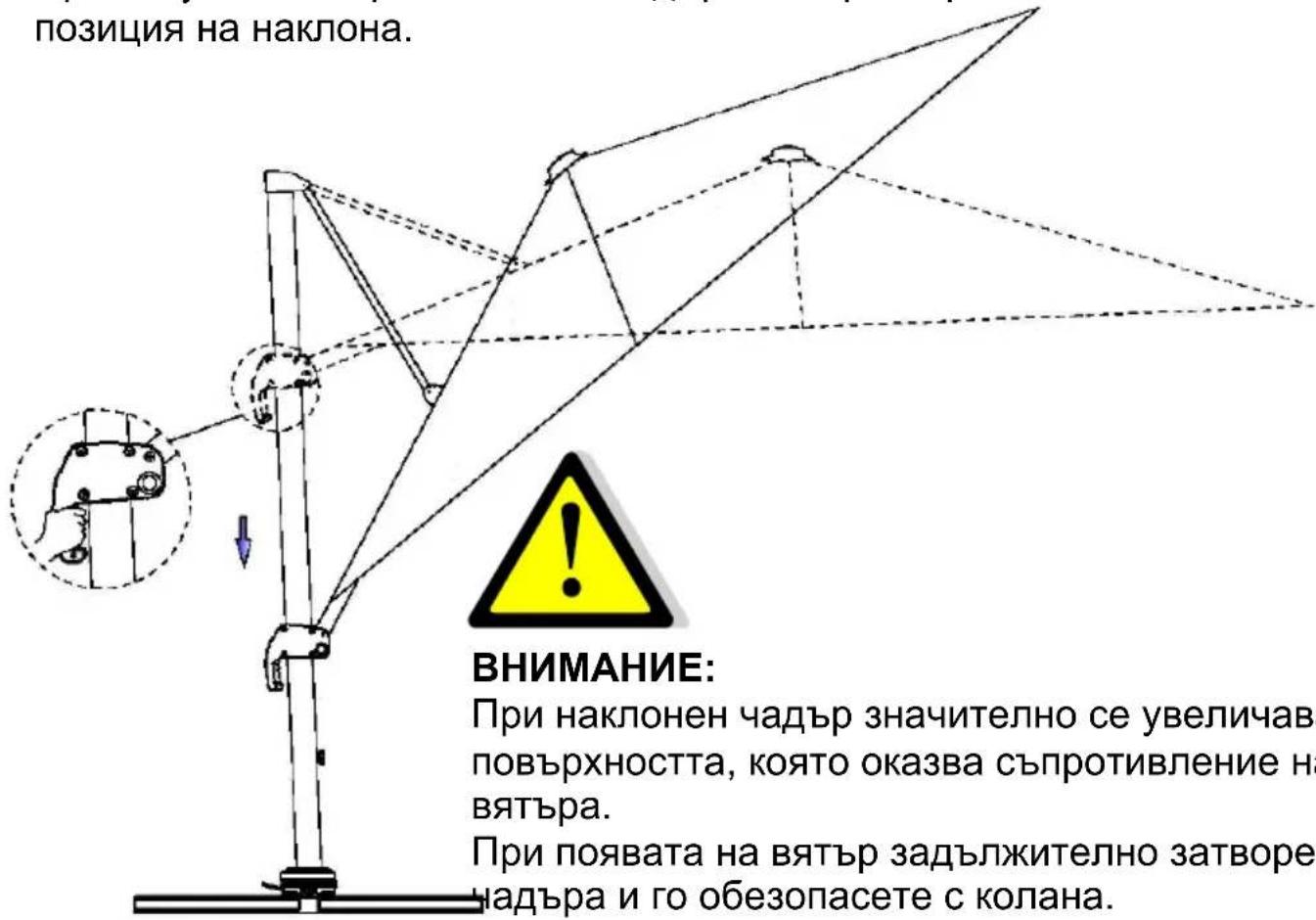

Фиксиране на желания наклон:

Натиснете ръчния лост на дръжката и чрез избутване настройте желания наклон.

При отпускане на ръчния лост чадърът се фиксира в най-близката позиция на наклона.

позиция на наклона. ВНИМАНИЕ: При наклонен чадър значително се увеличава повърхността, която оказва съпротивление на вятъра. При появата на вятър задължително затворе надъра и го обезопасете с колана.

Затваряне:

За да затворите чадъра, натиснете ръчния лост на дръжката и завъртете ръкохватката (I) обратно на часовниковата стрелка в посока „ЗАТВАРЯНЕ“.

Едновременно с това плъзнете дръжката бавно надолу.

Обезопасете затворения чадър с колана.

При по-продължително неизползване или при валежи препоръчваме да използвате доставения защитен кальф.

Почистване:

Отстранете натрупаните замърсявания или праха с мека четка.

Чрез редовно изплакване с чиста вода предпазвайте от по-големите замърсявания.

При по-груби замърсявания чадърът може да се почисти с хладка вода и мека сапунена пяна. Използвайте гъба или мека четка.

Внимание, следните почиствания не са подходящи:

• използване на уреди за почистване с високо налягане (отстранява се защитното импрегниране)
  ▪ пране на плата в перална машина (отстранява се защитното импрегнира и се повреждат шевовете)
  ▪ абразивни или агресивни почистващи препарати
  ▪ почистване с гореща вода (може да доведе до свиване на плата)

Съхранение:

Съхранявайте чадъра винаги на сухо място.

Ако чадърът не се използва по-дълго време обърнете внимание на това, куполът да е сух. В противен случай могат да се получат петна от плесен и мухъл.

Въртящата се пластина има два висококачествени сачмени лагера. Тези лагери са защитени срещу водни пръски, въпреки това се погрижете стойката да не е изложена прекалено дълго на атмосферния влияния и замърсявания.

Градинският чадър Ви предпазва от преките ултравиолетови лъчи. За по-голяма защита, както и от непреки ултравиолетови лъчи, използвайте допълнително подходящ козметичен слънцезащитен продукт.

При дъжд или снеговалеж чадърът трябва да се затваря – опасност от счупване.

При появата на вятър веднага затворете чадъра и го обезопасете добре (колан, защитен кальф).

Никога не оставяйте отворения чадър без надзор.

Не оставяйте децата сами при чадъра без надзор.

Не е подходящ за използване на тераси на покрива или на подобни ветровити места!

Задължително използвайте плочи с размери 50x50x5 см.

По-малките плочи са много по-леки и значително намаляват стабилността на чадъра – опасност от нараняване.

Никога не разпалвайте барбекюта (на газ, въглища, електрически) или открит огън под или до чадъра – опасност от пожар. Чадърът може да се повреди от някоя искра.

Никога не използвайте под чадъра отоплителни уреди (газови, инфрачервени) – опасност от пожар.

Пожелаваме Ви много приятни моменти с Вашия нов градински чадър.
