Rhodos Grande - Parasol SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Marque	Schneider
Modèle	Rhodos Grande
Type de produit	Parasol excentré
Dimensions disponibles	400 x 300 cm (rectangulaire) ou 400 cm de diamètre (rond)
Références article	787-00 (rectangulaire) / 789-00 (rond)
Matériau de la toile	Non spécifié (résistant aux UV)
Mât	Tube vertical incliné à 3° vers l'arrière
Socle	Socle rotatif avec roulements à billes
Poids du parasol seul	Non spécifié (lourd, nécessite 4 dalles de 50x50x5 cm)
Poids des dalles recommandées	Chaque dalle : 50x50x5 cm (poids non spécifié)
Alimentation	Aucune (manivelle manuelle)
Mécanisme d'ouverture	Manivelle, rotation horaire pour ouvrir
Mécanisme de fermeture	Manivelle, rotation antihoraire
Rotation	360° via pédale sur socle rotatif
Inclinaison	Réglable via levier manuel sur la poignée
Protection UV	Oui, contre les UV directs
Usage	Extérieur privé uniquement
Résistance au vent	Doit être fermé en cas de vent ; ne pas laisser sans surveillance
Entretien et nettoyage	Brosse souple, eau tiède et lessive douce ; pas de nettoyeur haute pression ni lave-linge
Stockage	Lieu sec ; housse de protection fournie
Pièces détachées	Disponibles auprès du revendeur avec références article spécifiques
Sécurité	Ne pas utiliser sous un grill ou chauffage ; tenir les enfants éloignés lors du montage
Accessoires inclus	Manivelle, clé Allen, vis, cache de protection, housse de protection

FOIRE AUX QUESTIONS - Rhodos Grande SCHNEIDER

Quelles sont les dimensions du parasol Rhodos Grande ?

Le parasol existe en deux formats : rectangulaire 400 x 300 cm (réf. 787-00) et rond 400 cm de diamètre (réf. 789-00).

Comment ouvrir et fermer le parasol ?

Insérez la manivelle dans l'orifice prévu et tournez dans le sens horaire pour ouvrir, antihoraire pour fermer. En même temps, actionnez le levier manuel sur la poignée pour guider le mouvement.

Comment incliner le parasol ?

Appuyez fortement sur le levier manuel situé sur la poignée et faites glisser la poignée pour régler l'inclinaison souhaitée. Relâchez le levier pour bloquer la position.

Comment faire pivoter le parasol ?

Actionnez la pédale située sur le socle rotatif pour déverrouiller la rotation, puis tournez le parasol manuellement. Relâchez la pédale pour le bloquer dans la position suivante.

Quelles précautions prendre en cas de vent ?

En cas de vent, fermez immédiatement le parasol et sécurisez-le avec la sangle. Ne le laissez jamais ouvert sans surveillance. Le parasol n'est pas adapté aux terrasses en toiture ou aux lieux très exposés.

Comment nettoyer la toile du parasol ?

Utilisez une brosse souple et de l'eau tiède avec une lessive douce. Rincez régulièrement à l'eau claire. Évitez les nettoyeurs haute pression, le lavage en machine, les instruments abrasifs et l'eau chaude.

Quel type de support (dalles) dois-je utiliser ?

Utilisez impérativement 4 dalles de béton de 50x50x5 cm placées sur le support de plaques. Des dalles plus petites ou plus légères compromettent la stabilité et présentent un risque de blessure.

Puis-je utiliser le parasol sous la pluie ou la neige ?

Non. Par pluie ou neige, le parasol doit être fermé pour éviter tout risque de casse. Utilisez la housse de protection fournie en cas d'inutilisation prolongée.

Où puis-je obtenir des pièces de rechange ?

Adressez-vous au revendeur auprès duquel vous avez acheté le parasol. Utilisez les références article indiquées dans la notice pour éviter toute confusion.

Puis-je utiliser un chauffage ou un barbecue sous le parasol ?

Non, c'est dangereux. N'allumez jamais de grill (gaz, charbon, électrique) ni de feu ouvert à proximité, et n'utilisez pas d'appareils de chauffage sous le parasol : risque d'incendie et de détérioration.

MODE D'EMPLOI Rhodos Grande SCHNEIDER

FR Notice de montage et d'utilisation 62 - 73

Notice de montage et d'utilisation

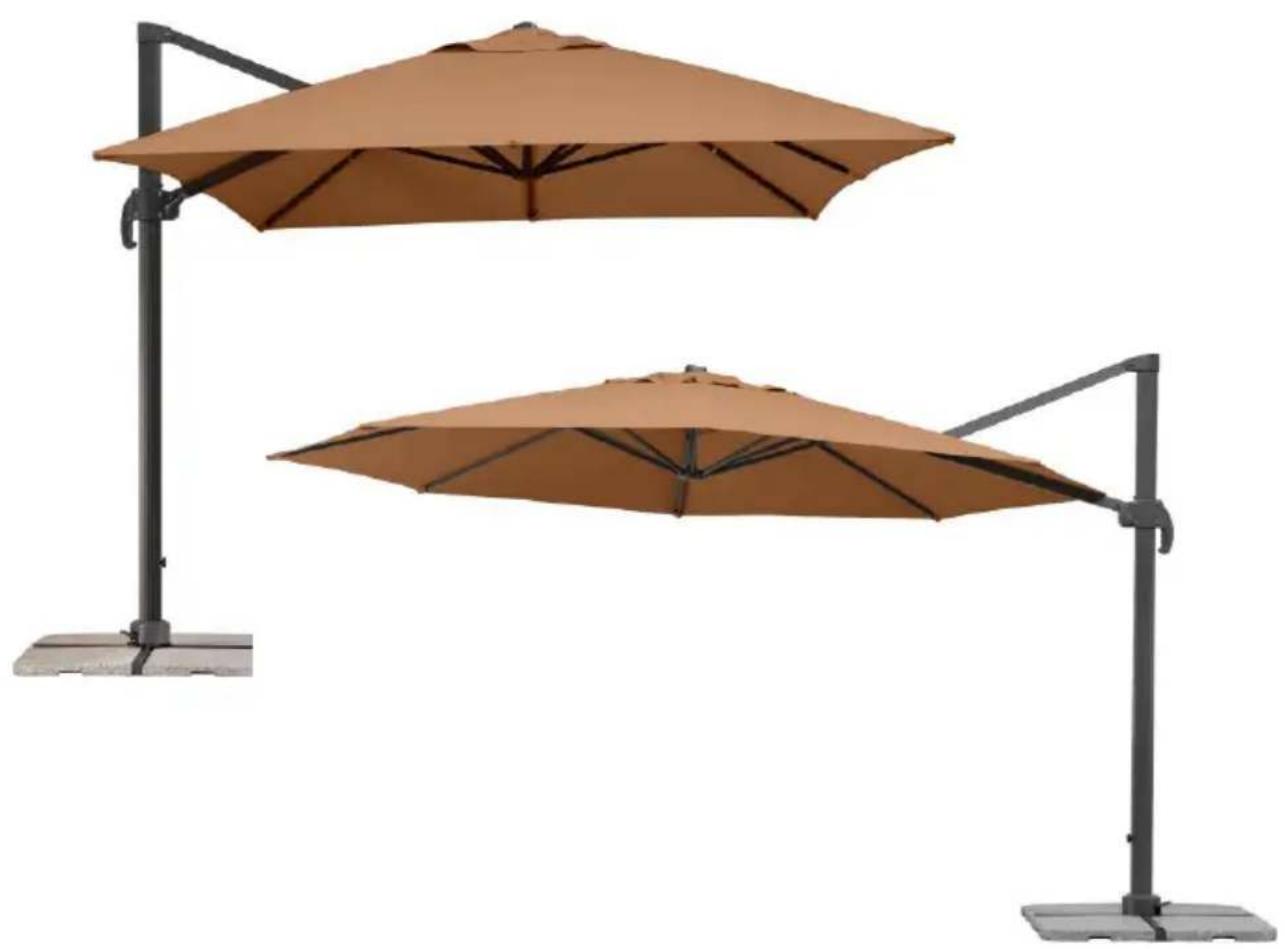

Parasol excentré Modèle Rhodos Grande

(400 x 300 cm: Réf. art. 787-00, 400 cm ∅: Réf. art. 789-00)

Félicitations pour l'achat de votre nouveau parasol.

Vous avez opté pour un produit de qualité supérieure, sur le plan qualitatif comme sur le plan technique.

Afin que vous profitiez longtemps de votre parasol, nous vous invitons à prendre quelques minutes pour lire attentivement cette notice de montage et d'utilisation.

Veuillez suivre scrupuleusement les consignes et conserver cette notice.

Remarques élémentaires

Tenir les enfants à distance durant le montage.

Ne jamais installer le parasol sur un support mou, sablonneux ou humide.

Si le vent menace, fermer le parasol et empêcher toute réouverture avec la sangle.

Ne jamais laisser le parasol ouvert sans surveillance.

Aucune responsabilité ne sera endossée en cas de dommages occasionnés par une utilisation inappropriée.

Installation et montage

Veuillez vérifier qu'il ne manque aucune pièce. Si une pièce devait s'avérer manquante ou défectueuse, malgré une procédure d'assurance qualité complète, veuillez contacter le revendeur auprès duquel vous avez acheté cette pièce. Si possible, veuillez conserver le carton pour un éventuel retour dans le cadre de la garantie.

Liste des pièces

Réf. pièce :	Réf. article :	Illustration / Description :	Quantité :
A	400x300 cm:9112-787-00400 cm ∅:9112-789-00	Support de plaques, partie inférieure	1
B	400x300 cm:9111-787-00400 cm ∅:9111-789-00	Support de plaques, partie supérieure	1
C	400x300 cm:9113-787-00400 cm ∅:9113-789-00	Tube vertical	1
D	400x300 cm:9122-787-00400 cm ∅:9122-789-00	Plaque tournante	1
E	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Vis M8x14	4
F	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Vis M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Rondelle	8
H	---	Parasol	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	Manivelle	1
J	---	Vis	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Clé Allen	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	Cache de protection pour tube vertical,en deux parties	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	Housse de protection	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

Pour les commandes de pièces de rechange, veuillez vous adresser au revendeur auprès duquel vous avez acheté ce parasol.

Afin d'éviter les confusions, veuillez utiliser les références d'articles indiquées plus haut.

Montage

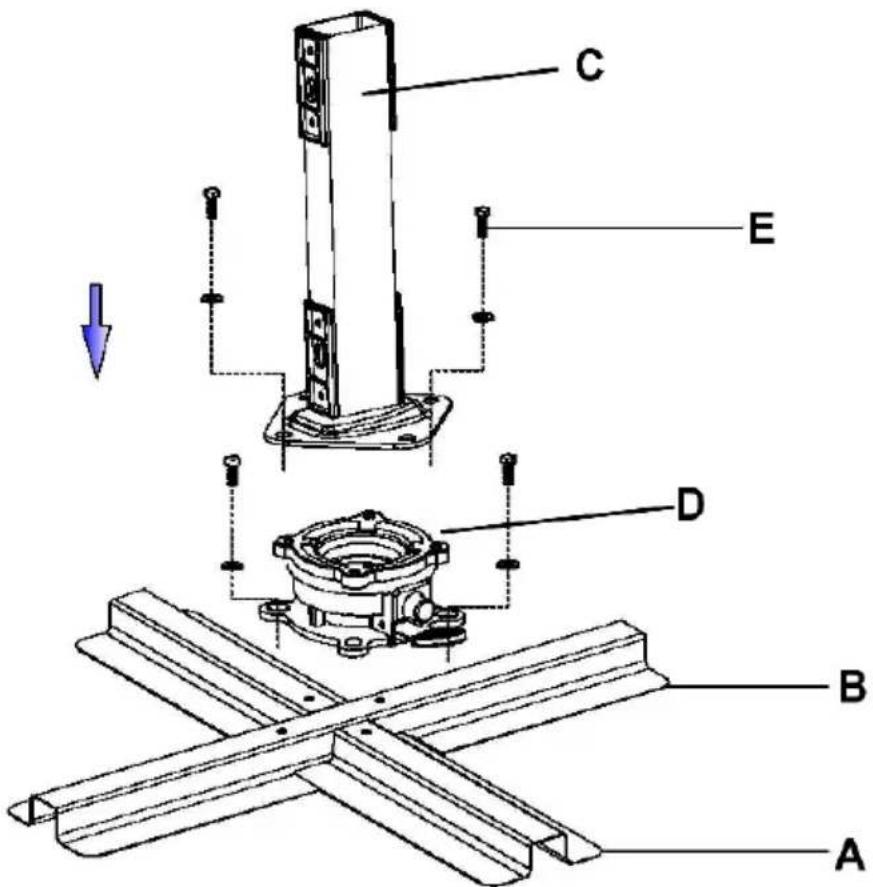

Positionner les deux parties du support de plaques (A + B) l'une sur l'autre comme illustré et les visser fermement sur le socle rotatif (D).

Pour cela, utiliser les vis M8x20 (F), chacune accompagnée d'une rondelle (G).

Ensuite, visser le tube vertical (C) au socle rotatif (D).

Pour cela, utiliser les vis M8x14 (E), chacune accompagnée d'une rondelle (G).

REMARQUE :

Le tube vertical est incliné de 3° en arrière.

Cet angle est correct et ne constitue pas un motif de réclamation.

Cela empêche que le mât ne penche vers l'avant alors que le parasol est ouvert et confère une ligne harmonieuse au parasol.

Placer maintenant le support de plaques monté à l'endroit prévu. Pour cela, choisir un support stable et horizontal.

Positionner ensuite les 4 dalles de pied de parasol sur le support de plaques.

Placer impérativement les quatre dalles de 50x50x5 cm au pied du parasol !

Ne jamais utiliser le pied de parasol sans dalles.

Placer maintenant le cache (L) comme illustré sur le socle rotatif. L'évidement rectangulaire du cache doit être à égale distance du tube vertical de tous les côtés. Dans le cas contraire, le mât pourrait endommager le cache à l'étape suivante.

En raison du poids important du parasol, vous devez être aidé d'une seconde personne pour l'étape de montage suivante.

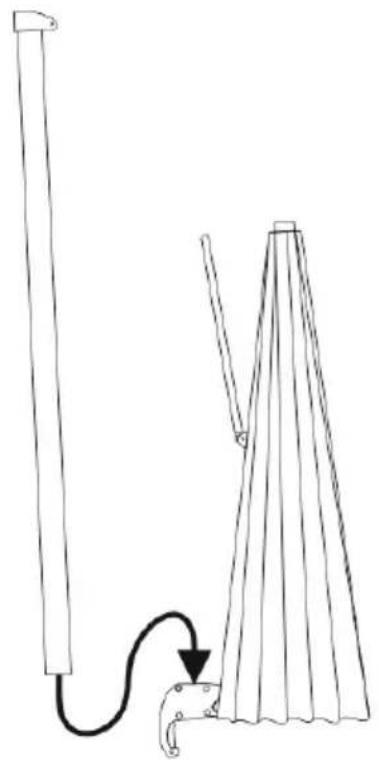

400 cm ∅:

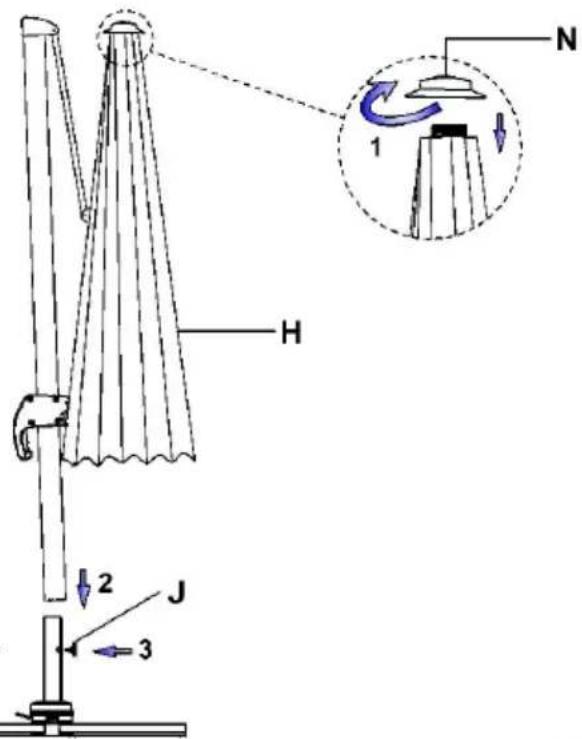

Insérer le parasol comme illustré dans le tube vertical.

Ce faisant, veiller à ne pas cogner le parasol.

Éviter de faire tomber le parasol, car cela pourrait endommager le parasol, mais également le cache de protection.

Fixer maintenant le parasol avec la vis (J).

Utilisation

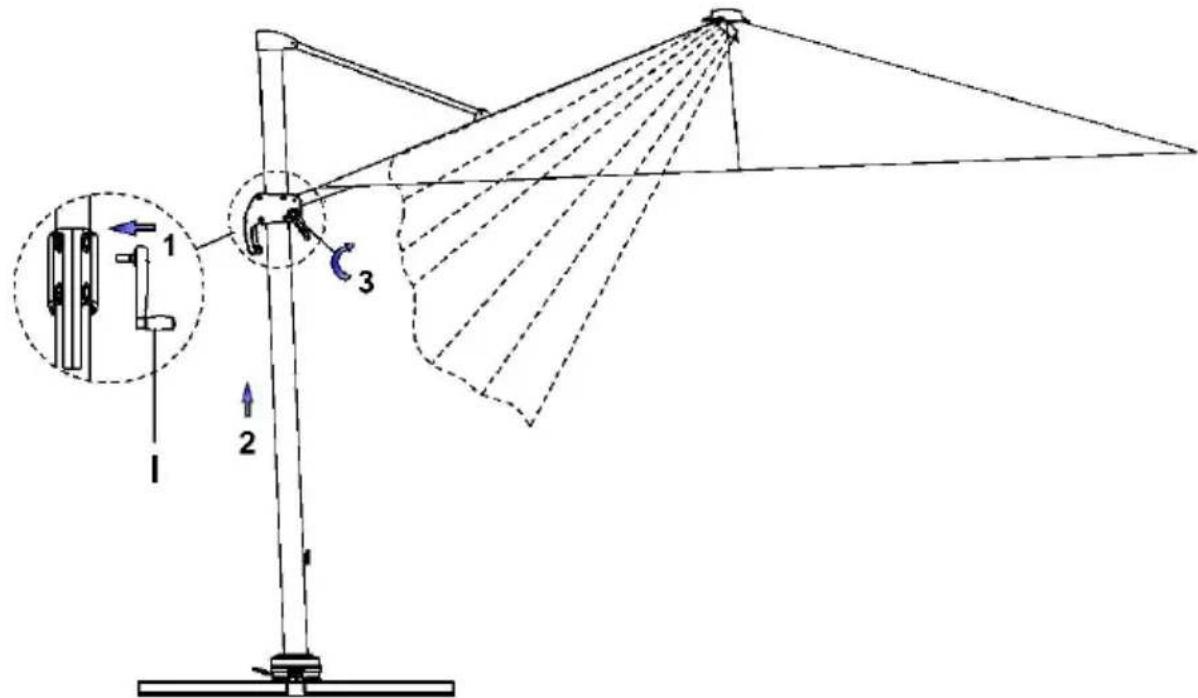

Ouvrir :

Introduire la manivelle (I) dans l'orifice sur le boîtier de manivelle et appuyer fermement jusqu'à la butée.

Le parasol s'ouvre en tournant la manivelle dans le sens des aiguilles d'une montre.

S'assurer qu'aucune baleine du parasol n'est coincée. Le cas échéant, tirer légèrement les extrémités des baleines vers l'extérieur.

S'assurer que l'ouverture du parasol n'est pas gênée par un obstacle (mur de maison, table, arbre, ...)

Tandis que vous ouvrez le parasol en tournant la manivelle (I), déverrouiller le levier manuel sur la poignée et le pousser lentement vers le haut le long du pied.

Le parasol est totalement ouvert si la toile est tendue.

Toujours ouvrir le parasol entièrement.

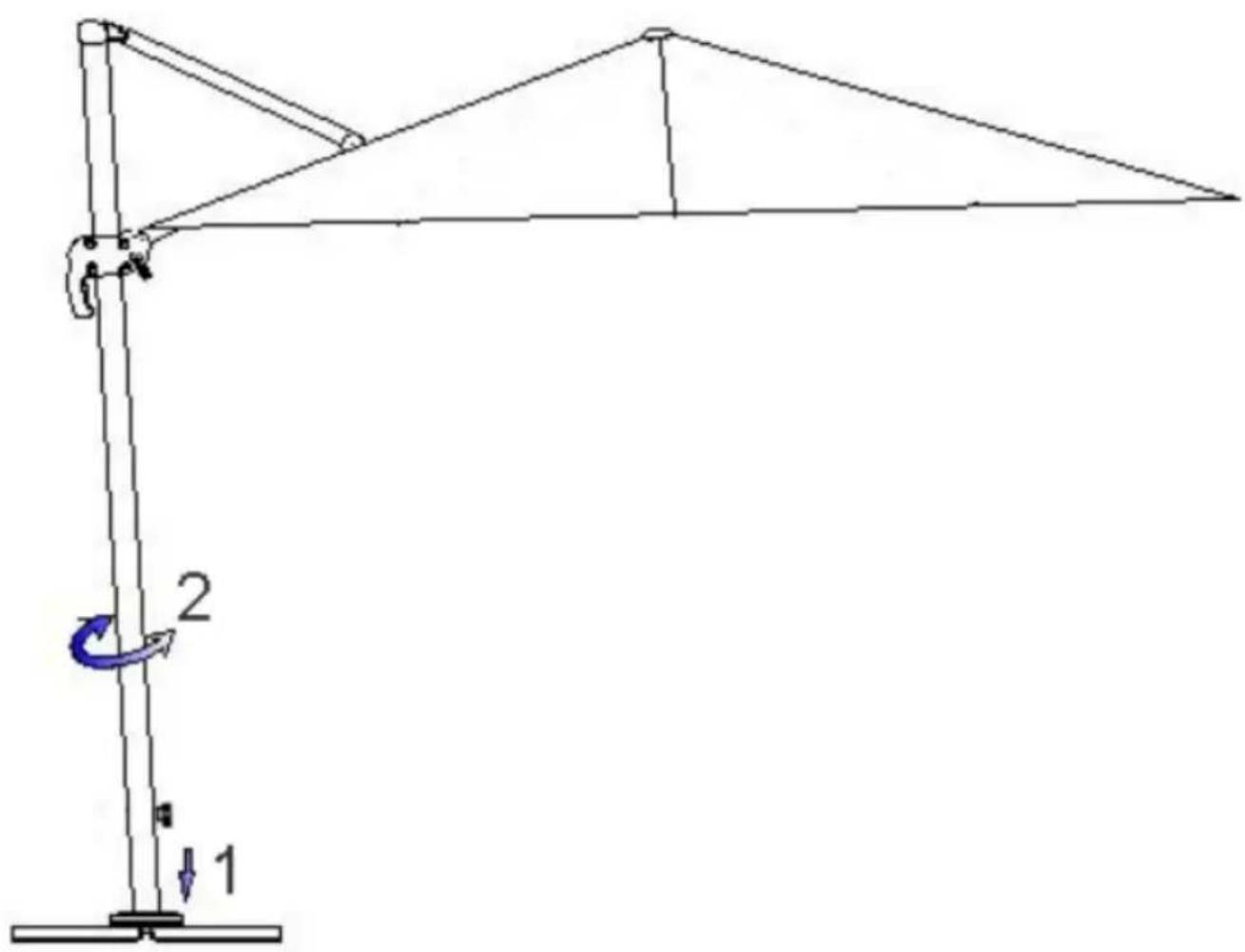

En actionnant la pédale, le socle rotatif (D) est déverrouillé.

Vous pouvez maintenant tourner le parasol dans la position souhaitée. Lorsque la pédale est relâchée, le socle rotatif est de nouveau bloqué. Enclencher le parasol dans la position suivante la plus proche.

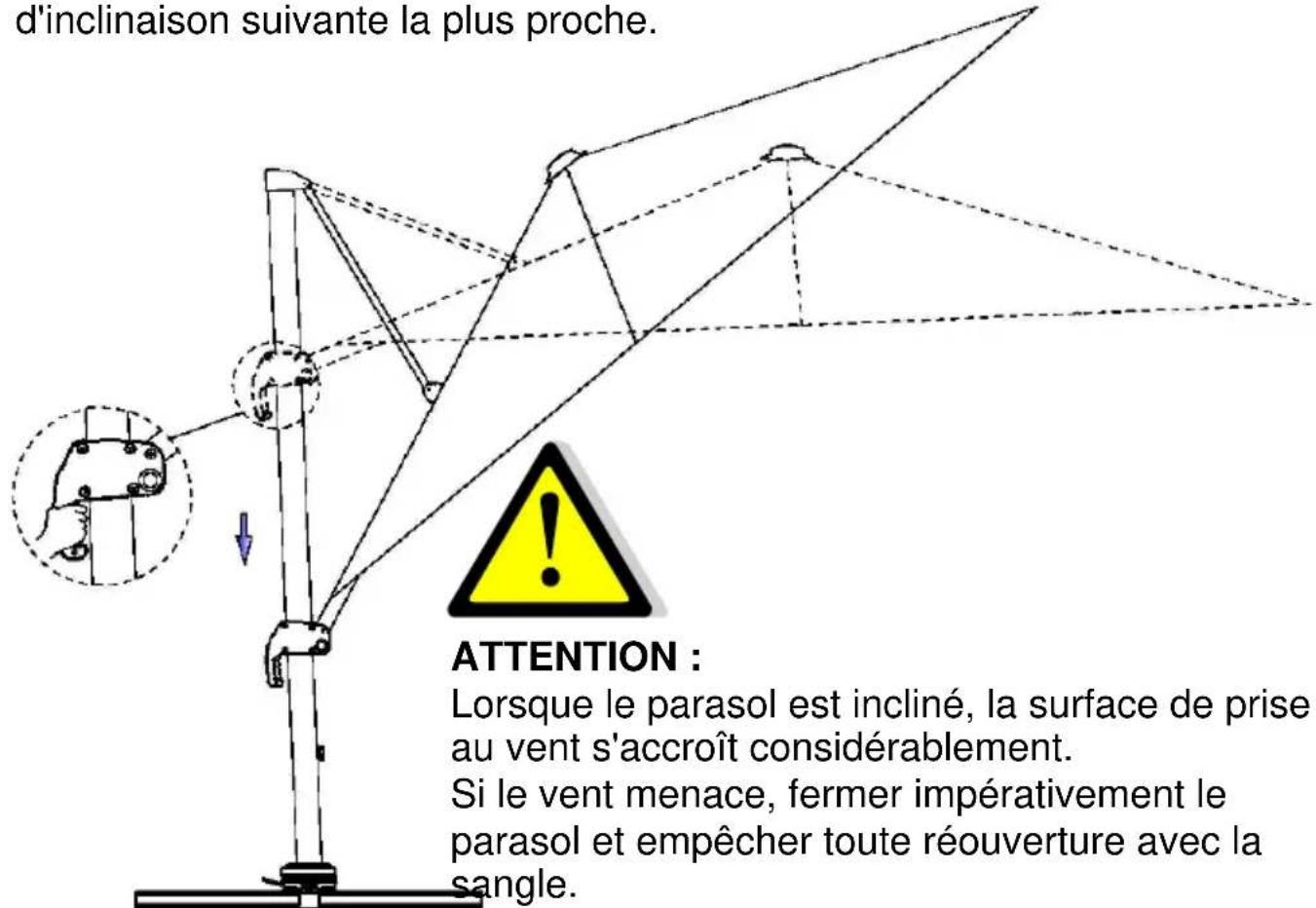

Blocage de l'inclinaison souhaitée :

Appuyer fortement sur le levier manuel placé sur la poignée et régler l'inclinaison souhaitée du parasol en le faisant glisser.

Lorsque le levier manuel est relâché, le parasol est bloqué dans la position d'inclinaison suivante la plus proche.

Fermer :

Pour fermer le parasol, appuyer sur le levier manuel sur la poignée et tourner la manivelle (I) dans le sens contraire des aiguilles d'une montre en position « FERMÉ ».

Faire glisser en même temps la poignée lentement vers le bas le long du pied.

Protéger le parasol fermé à l'aide de la sangle.

Nous recommandons d'utiliser la housse de protection fournie en cas d'inutilisation prolongée ou en cas de pluie.

Nettoyage :

Retirer la saleté ou la poussière à l'aide d'une brosse souple.

Prévenir les salissures grossières par un rinçage régulier à l'eau claire. En présence de salissures grossières, le parasol peut être nettoyé avec de l'eau tiède et une lessive douce. Pour ce faire, employer une éponge ou une brosse douce.

Attention, les méthodes de nettoyage qui suivent ne sont pas adaptées :

• Utilisation de nettoyeurs haute-pression (enlève la couche protectrice)
• Lavage de la toile au lave-linge (enlève la couche protectrice et dégrade les coutures)
• Instrument de nettoyage pointu ou abrasif
• Nettoyage à l'eau chaude (peut entraîner un rétrécissement du tissu)

Stockage :

Toujours conserver le parasol dans un endroit sec.

Notamment si le parasol n'est pas utilisé pendant une longue période, vous devez veiller à ce que la toile reste sèche. Dans le cas contraire, des piqûres d'humidité et de la moisissure peuvent apparaître.

Le socle rotatif contient deux roulements à bille de qualité supérieure. Ces roulements sont, certes, protégés des projections d'eau, cependant vous devez vous assurer que le pied n'est pas trop exposé aux intempéries et à la salissure.

Consignes de sécurité :

Ce parasol vous protège du rayonnement UV direct. Pour une protection intégrale, et également du rayonnement UV indirect, veuillez utiliser également une protection solaire cosmétique appropriée.

En cas de pluie ou de neige, le parasol doit être fermé : risque de casse !

Si le vent menace, le parasol doit être fermé immédiatement et protégé suffisamment (sangle, housse de protection).

Ne jamais laisser le parasol ouvert sans surveillance.

Ne jamais laisser des enfants seuls avec le parasol sans surveillance.

Le parasol n'est pas adapté à une utilisation sur des toits en terrasse ou dans des lieux tout aussi exposés au vent !

Uniquement pour un usage privé en extérieur !

Utiliser impérativement des dalles de pied de parasol de dimensions 50x50x5 cm.

Les dalles de taille inférieure sont trop légères et réduisent considérablement la stabilité du parasol : risque de blessure !

Ne jamais allumer de grills (gaz, charbon, électrique) ou de feux ouverts en-dessous ou à proximité du parasol : risque d'incendie ! Le parasol peut être endommagé par la projection d'étincelles.

Ne jamais utiliser d'appareils de chauffage (gaz, infrarouge) sous le parasol : risque d'incendie !

Nous vous souhaitons beaucoup de plaisir avec votre nouveau parasol de notre fabrication.
