Type de produit	Parasol excentré (déporté) avec pied rotatif
Marque	Schneider Schirme
Modèle	Rhodos Junior (Réf. art. 786-00)
Usage	Extérieur uniquement
Ouverture	Par manivelle (rotation horaire pour ouvrir)
Rotation	Par pédale, socle rotatif avec blocage
Inclinaison	Réglable via levier manuel sur la poignée
Protection UV	Oui, contre rayonnement direct ; compléter par protection solaire
Dalles de pied requises	4 dalles de 50 × 50 × 5 cm (non fournies)
Accessoires fournis	Support de plaques (2 parties), tube vertical, socle rotatif, vis, rondelles, clé Allen, cache de protection, housse de protection, sangle
Hauteur du tube vertical	Non spécifiée ; tube incliné pour compenser le poids en position ouverte
Matériaux	Non spécifiés (tube métallique, toile synthétique)
Nettoyage recommandé	Eau tiède et lessive douce avec brosse souple ; éviter nettoyeur haute pression, lave-linge, eau chaude, instruments abrasifs
Entretien du socle	Roulements à billes protégés des projections ; éviter exposition excessive aux intempéries
Stockage	Lieu sec ; toile sèche pour éviter moisissures ; housse fournie pour longue inutilisation ou pluie
Sécurité vent	Fermer immédiatement si vent menace ; utiliser sangle et housse ; ne pas laisser ouvert sans surveillance
Sécurité incendie	Interdit d'utiliser grill ou chauffage sous ou à proximité du parasol
Poids maximal supporté	Non spécifié ; utiliser impérativement 4 dalles de 50×50×5 cm pour stabilité
Réparabilité	Pièces de rechange disponibles auprès du revendeur (utiliser réf. article)
Notice	Disponible en plusieurs langues ; 182 pages

FOIRE AUX QUESTIONS - Rhodos Junior SCHNEIDER

Comment ouvrir le parasol Rhodos Junior ?

Tournez la manivelle dans le sens des aiguilles d'une montre tout en déverrouillant le levier manuel sur la poignée et en poussant lentement la poignée vers le haut le long du pied. Ouvrez complètement jusqu'à ce que la toile soit tendue.

Comment régler l'inclinaison du parasol ?

Appuyez fortement sur le levier manuel placé sur la poignée, faites glisser le parasol à l'inclinaison souhaitée, puis relâchez le levier pour le bloquer dans la position suivante.

Comment faire pivoter le parasol ?

Actionnez la pédale du socle rotatif pour déverrouiller, tournez le parasol dans la position souhaitée, puis relâchez la pédale pour le bloquer.

Quel type de dalles dois-je utiliser pour le pied ?

Utilisez impérativement 4 dalles de 50 × 50 × 5 cm. Des dalles plus petites ou plus légères réduisent la stabilité et présentent un risque de blessure.

Puis-je laisser le parasol ouvert en cas de vent ?

Non, dès que le vent menace, fermez immédiatement le parasol et sécurisez-le avec la sangle et la housse. Ne jamais le laisser ouvert sans surveillance.

Comment nettoyer la toile du parasol ?

Utilisez de l'eau tiède avec une lessive douce et une brosse souple. Rincez régulièrement à l'eau claire. Évitez le nettoyeur haute pression, le lave-linge, l'eau chaude et les instruments abrasifs.

Puis-je utiliser un barbecue ou un chauffage sous le parasol ?

Non, interdit : risque d'incendie. Ne jamais allumer de grill (gaz, charbon, électrique) ni utiliser d'appareil de chauffage (gaz, infrarouge) sous ou à proximité du parasol.

Comment stocker le parasol en hiver ?

Rangez-le dans un endroit sec. Assurez-vous que la toile est sèche pour éviter moisissures. Utilisez la housse de protection fournie pour une longue inutilisation.

Que faire si une pièce est manquante ou défectueuse ?

Contactez le revendeur où vous avez acheté le parasol. Utilisez les références d'article indiquées dans la notice pour commander les pièces de rechange.

Le parasol protège-t-il contre les UV ?

Oui, il protège du rayonnement UV direct. Pour une protection complète contre les UV indirects, utilisez également une protection solaire cosmétique adaptée.

MODE D'EMPLOI Rhodos Junior SCHNEIDER

Notice de montage et d'utilisation

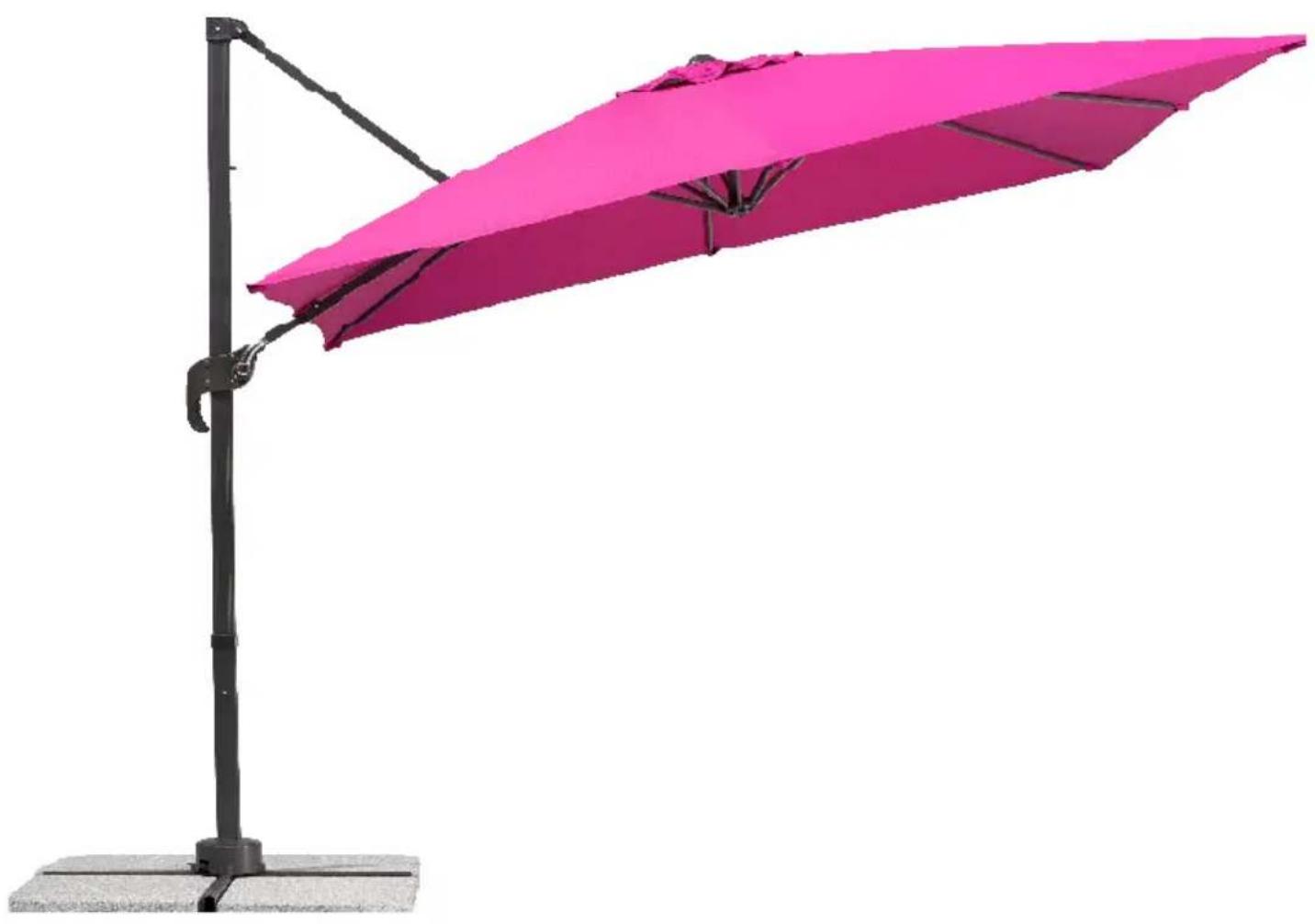

Parasol excentré Modèle Rhodos Junior (Réf. art. 786-00)

Félicitations pour l'achat de votre nouveau parasol.

Vous avez opté pour un produit de qualité supérieure, sur le plan qualitatif comme sur le plan technique.

Afin que vous profitiez longtemps de votre parasol, nous vous invitons à prendre quelques minutes pour lire attentivement cette notice de montage et d'utilisation.

Veuillez suivre scrupuleusement les consignes et conserver cette notice.

Remarques élémentaires

Tenir les enfants à distance durant le montage.

Ne jamais installer le parasol sur un support mou, sablonneux ou humide.

Si le vent menace, fermer le parasol et empêcher toute réouverture avec la sangle.

Ne jamais laisser le parasol ouvert sans surveillance.

Aucune responsabilité ne sera endossée en cas de dommages occasionnés par une utilisation inappropriée.

Installation et montage

Veuillez vérifier qu'il ne manque aucune pièce. Si une pièce devant s'avérer manquante ou défectueuse, malgré une procédure d'assurance qualité complète, veuillez contacter le revendeur auprès duquel vous avez acheté cette pièce. Si possible, veuillez conserver le carton pour un éventuel retour dans le cadre de la garantie.

Listedespieces

Réf. piece :	Réf. article :	Illustration / Description :	Quantité :
A	9112-786-00	Support de plaques, partie inférieure	1
B	9111-786-00	Support de plaques, partie supérieure	1
C	9113-786-00	Tube vertical	1
D	9122-786-00	Plaque tournante	1
E	9114-786-00	Vis M8x14	4
F	9114-786-00	Vis M8x20	4
G	9114-786-00	Rondelle	8
H	---	Parasol	1
K	9114-786-00	Clé Allen	1
L	9153-786-00	Cache de protection pour tube vertical, en deux parties	1
M	9119-786-00	Housse de protection	1

Pour les commandes de pièces de rechange, veuillez vous adresser au revendeur auprès duquel vous avez acheté ce parasol. Afin d'éviter les confusions, veuillez utiliser les références d'articles indiquées plus haut.

Montage

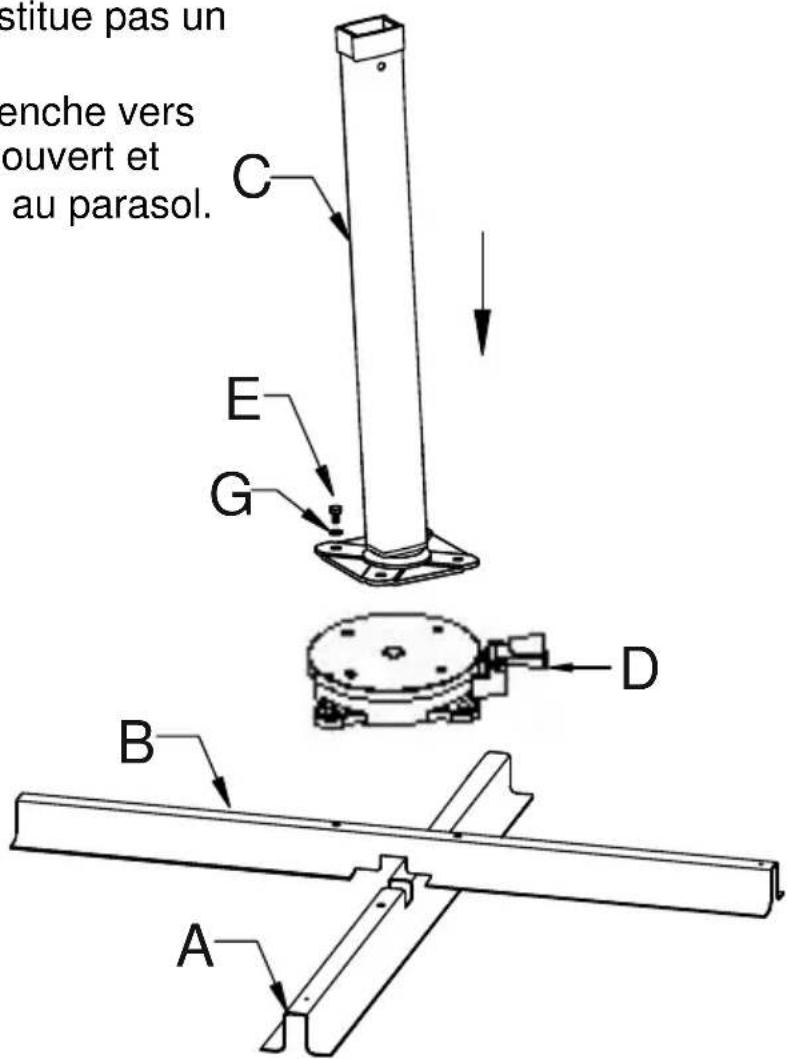

Positionner les deux parties du support de plaques (A + B) l'une sur l'autre comme illustré et les visser fermement sur le socle rotatif (D).

Pour cela, utiliser les vis M8x20 (F), chacune accompagnée d'une rondelle (G).

Ensuite, visser le tube vertical (C) au socle rotatif (D).

Pour cela, utiliser les vis M8x14 (E), chacune accompagnée d'une rondelle (G).

Remarque:

Le tube vertical est incliné de en arrêté. Cet angle est correct et ne constitue pas un motif de réclamation.

Cela empêche que le mât ne penche vers l'avant alors que le parasol est ouvert et confère une ligne harmonieuse au parasol.

Placer maintenant le support de plaques monté à l'endroit prévu. Pour cela, désigner un support stable et horizontal.

Positionner ensuite les 4 dalles de pied de parasol sur le support de plaques.

Attention:

Placer impérativement les quatre dalles de 50x50x5 cm au pied du parasol !

Ne jamais utiliser le pied de parasol sans dalles.

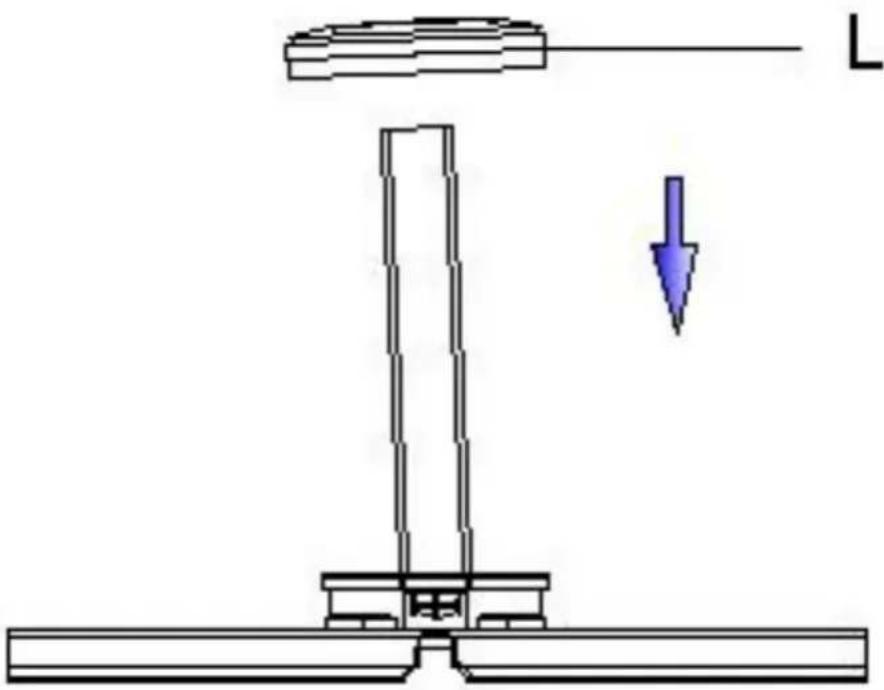

Placer maintenant le cache (L) comme illustré sur le socle rotatif.

En raison du poids important du parasol, vous devez être aidé d'une seconde personne pour l'étape de montage suivante.

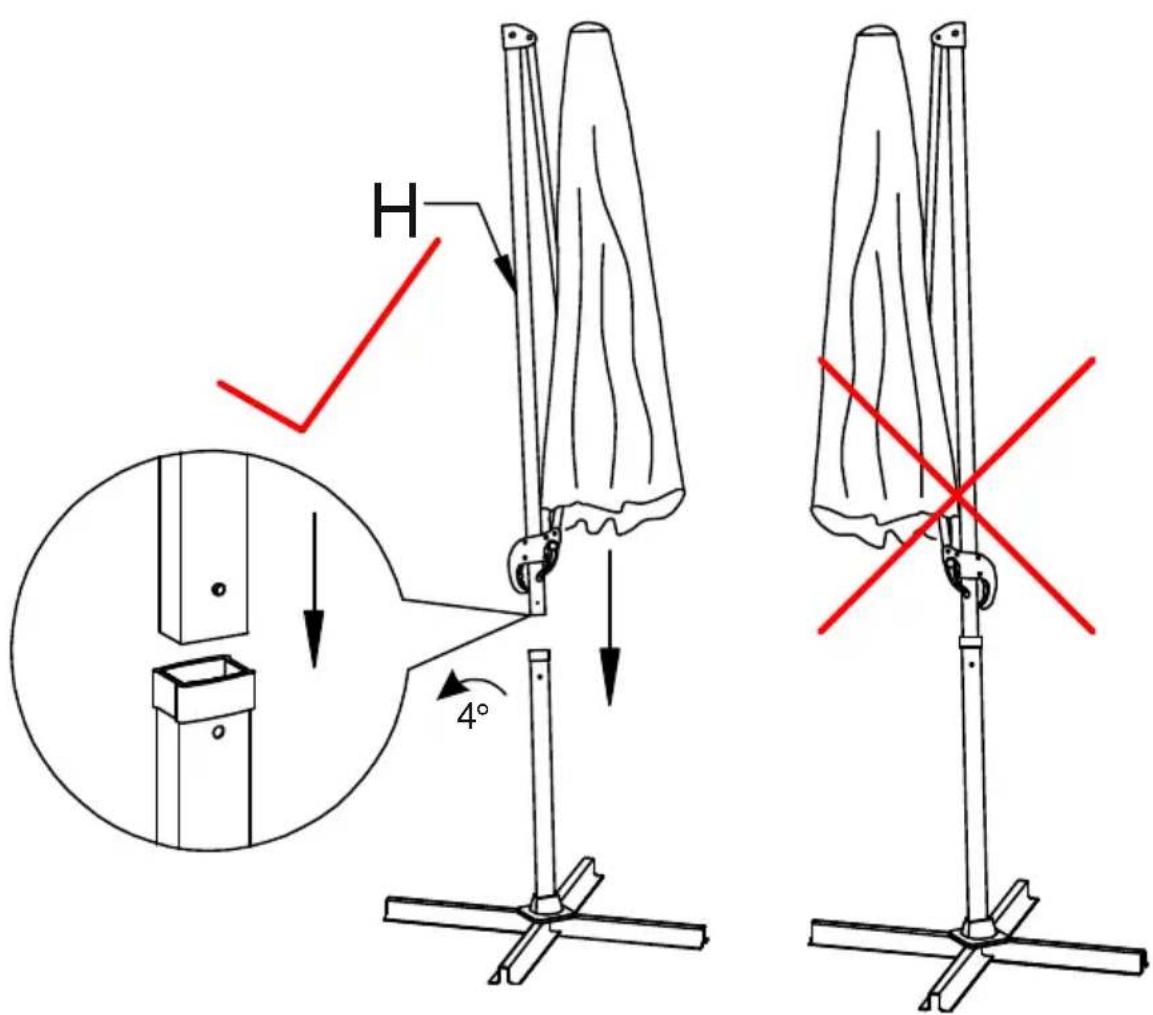

Insérer le parasol comme illustré dans le tube vertical.

Ce faisant, veiller à ne pas cogner le parasol.

Éviter de faire tomber le parasol, car cela pourrait endommager le parasol, mais également le cache de protection.

Utilisation

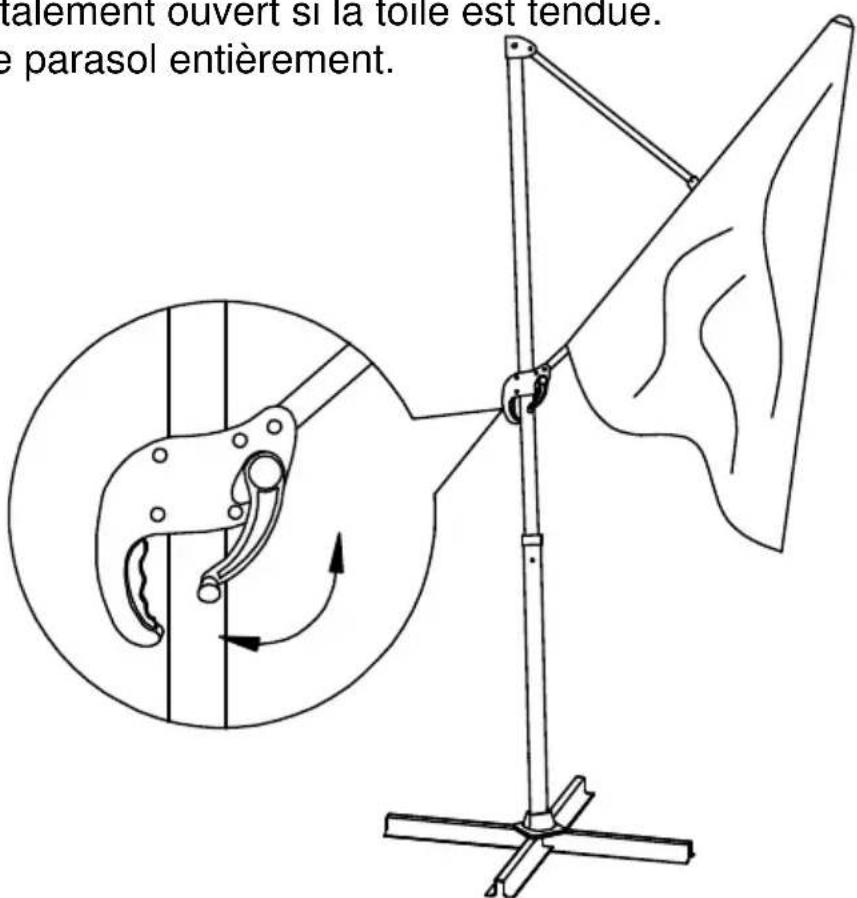

Le parasol s'ouvre en tournant la manivelle dans le sens des aiguilles d'une montre.

S'assurer qu'aucune baleine du parasol n'est coincée. Le cas échéant, tirer légèrement les extrémités des baleines vers l'extérieur.

S'assurer que l'ouverture du parasol n'est pas gênée par un obstacle (mur de maison, table, arbre,...)

Tandis que vous ouvrez le parasol en tournant la manivelle, déverrouillez le levier manuel sur la poignée et le poussez lentement vers le haut le long du pied.

Le parasol est totalement ouvert si la toile est tendue.

Toujours ouvrir le parasol entièrement.

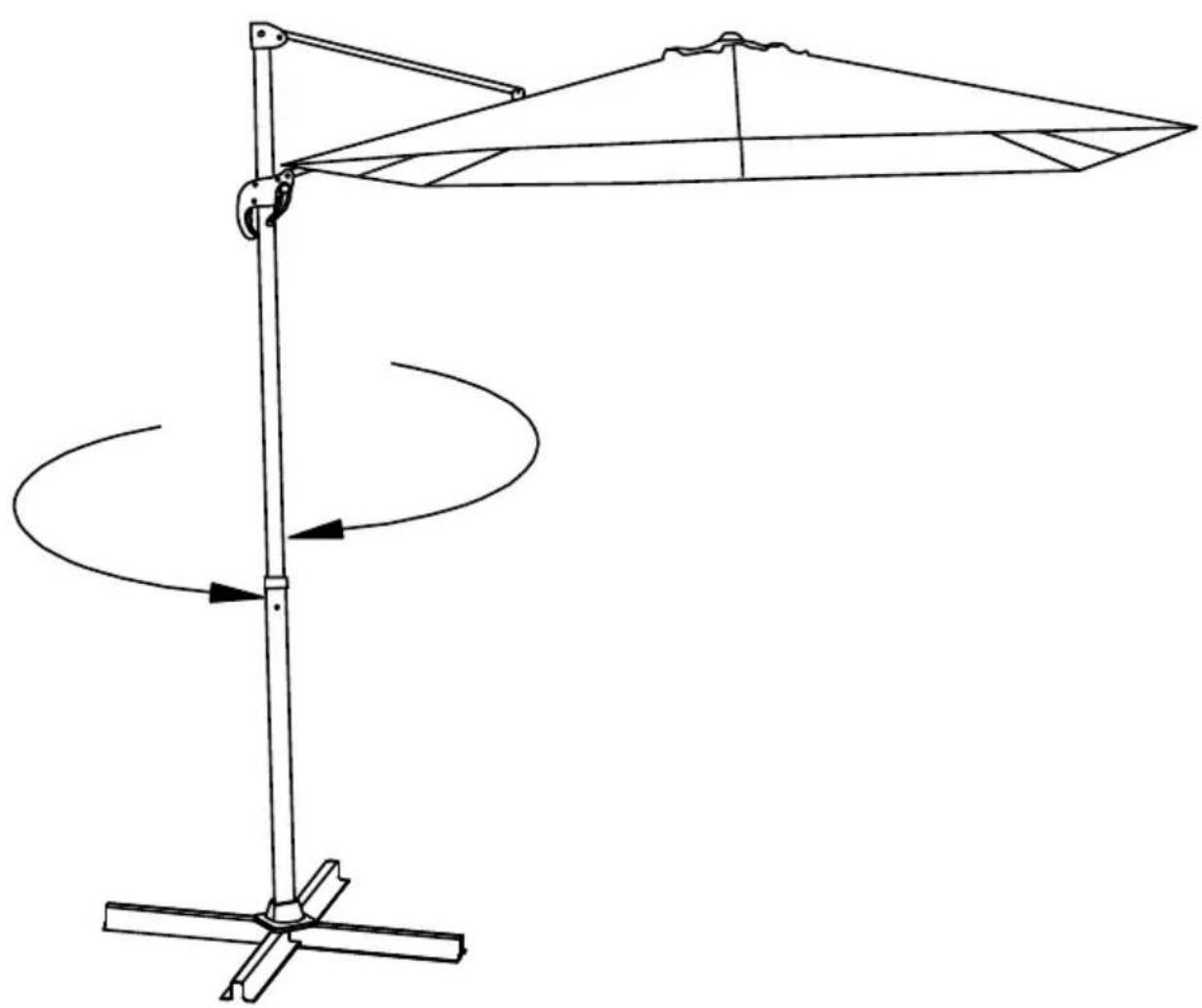

Tourner :

En actionnant la pédale, le socle rotatif (D) est déverrouillé.

Vous pouvez maintenant tourner le parasol dans la position souhaitée. Lorsque la pédale est relachée, le socle rotatif est de nouveau bloqué. Enclencher le parasol dans la position suivante la plus proche.

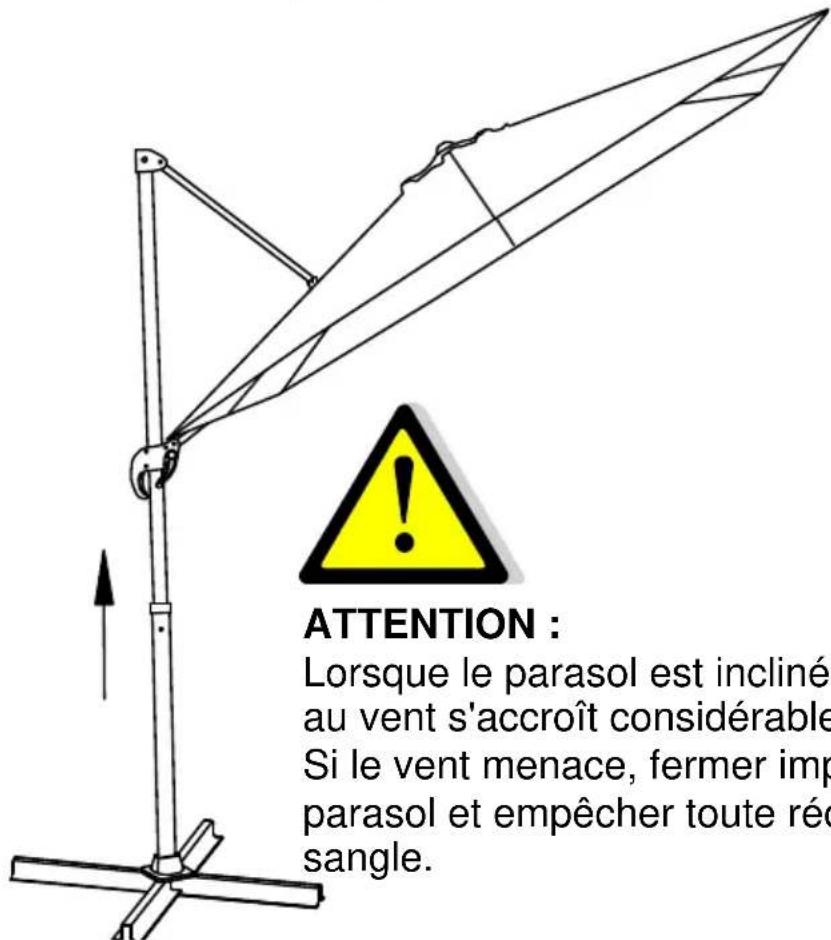

Blocage de l'inclinaison souhaitée :

Appuyer fortement sur le levier manuel placé sur la poignée et régler l'inclinaison souhaitée du parasol en le faisant glisser.

Lorsque le levier manuel est relâché, le parasol est bloqué dans la position d'inclinaison suivante la plus proche.

Fermer :

Pour fermer le parasol, appuyer sur le levier manuel sur la poignée et tourner la manivelle dans le sens contraire des aiguilles d'une montre en position « FERMÉ »

Faire glisser en même temps la poignée lentement vers le bas le long du pied.

Protéger le parasol fermé à l'aide de la sangle.

Nous recommandons d'utiliser la housse de protection fournie en cas d'inutilisation prolongée ou en cas de pluie.

Nettoyage :

Retirer la saleté ou la poussière à l'aide d'une Brosse souple.

Prévenir les salissures grossières par un rinçage régulier à l'eau claire. En présence de salissures grossières, le parasol peut être nettoyé avec de l'eau tiède et une lessive douce. Pour ce faire, employer une éponge ou une Brosse douce.

Attention, les méthodes de nettoyage qui suivent ne sont pas adaptées :

• Utilisation de nettoyeurs haute-pression (enlève la couche protectrice) Lavage de la toile au lave-linge (enlève la couche protectrice et dégrade les coutures) Instrument de nettoyage pointu ou abrasif
• Nettoyage à l'eau chaude (peut entraîner un rétrécissement du tissu)

Stockage :

Toujours conservez le parasol dans un endroit sec.

Notamment si le parasol n'est pas utilisé pendant une longue période, vous devez veiller à ce que la toile reste sèche. Dans le cas contraire, des piqûres d'humidité et de la moisissure peuvent apparaître.

Le socle rotatif contient deux roulements à bille de qualité supérieure. Ces roulements sont, certes, protégés des projections d'eau, cependant vous devez vous assurer que le pied n'est pas trop exposé aux intempéries et à la salissure.

Consignes de sécurité :

Ce parasol vous protège du rayonnement UV direct. Pour une protection intégrale, et également du rayonnement UV indirect, veuillez utiliser également une protection solaire cosmétique appropriée.

En cas de pluie ou de neige, le parasol doit être fermé : risque de casse ! Si le vent menace, le parasol doit être fermé immédiatement et protégé suffisamment (sangle, housse de protection).

Ne jamais laisser le parasol ouvert sans surveillance.

Ne jamais laisser des enfants seuls avec le parasol sans surveillance.

Le parasol n'est pas adapté à une utilisation sur des toits en terrasse ou dans des lieux tout aussi exposés au vent !

Uniquement pour un usage en extérieur !

Utiliser impérativement des dalles de pied de parasol de dimensions 50 × 50 × 5 cm.

Les dalles de taille inférieure sont trop légères et réduisent considérablement la stabilité du parasol : risque de blessure !

Ne jamais allumer de grills (gaz, charbon, électrique) ou de feux ouverts en-dessous ou à proximité du parasol : risque d'incendie ! Le parasol peut être endommagé par la projection d'étincelles.

Ne jamais utiliser d'appareils de chauffage (gaz, infrarouge) sous le parasol : risque d'incendie !

Nous vous souhaitons beaucoup de plaisir avec votre nouveau parasol de notre fabrication.
