MANUALE UTENTE Rhodos Junior SCHNEIDER

Istruzioni per l'uso e il montaggio

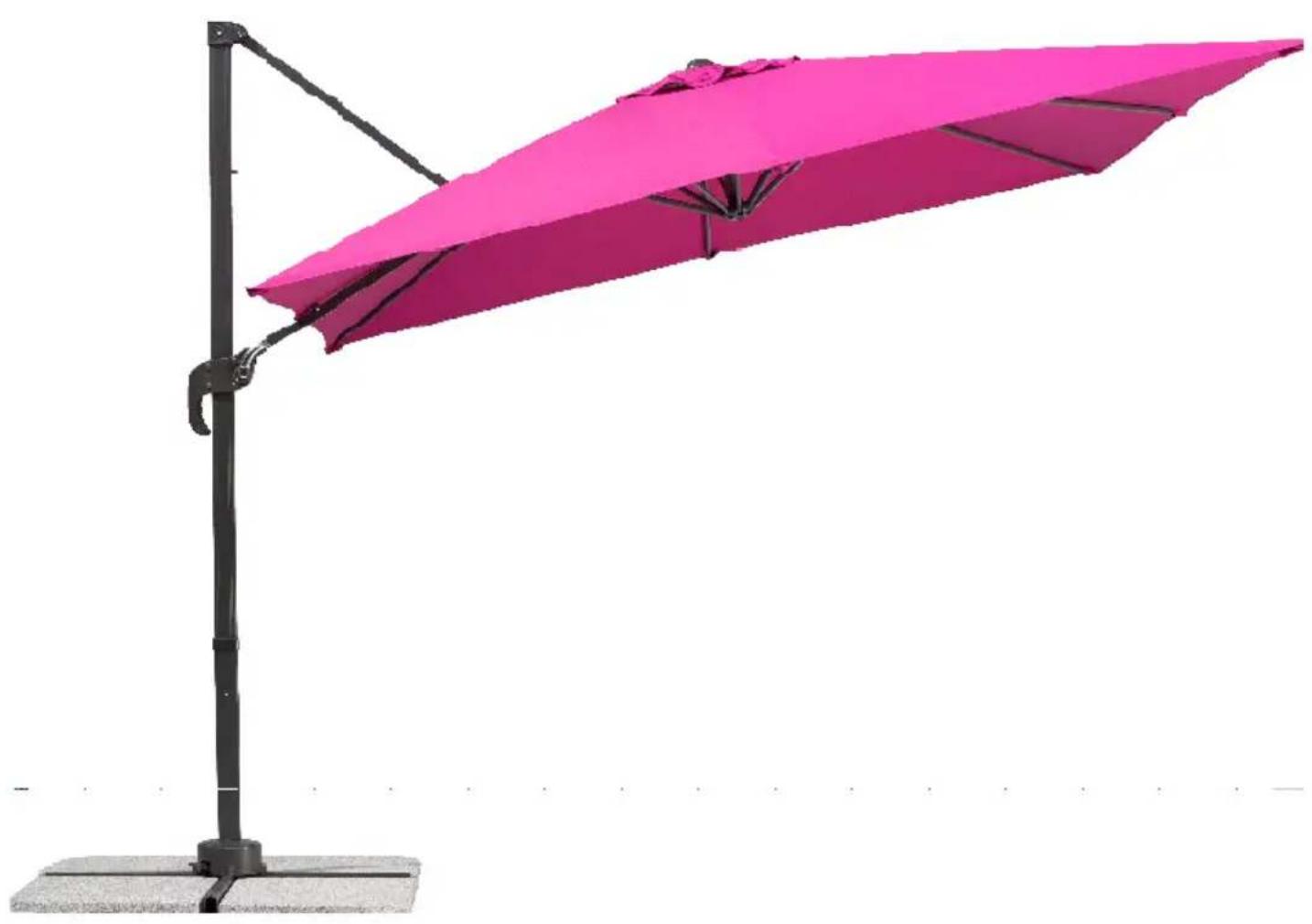

Ombrelloni a braccio laterale Rhodos Junior (Cod. art. 786-00)

Gentile Cliente,

ci congratuliamo con Lei per l'acquisto del Suo nuovo ombrellone.

Lei ha acquistato un prodotto di grande valore tecnico e di alta qualità.

Affinché Lei possa apprezzare a lungo quello ombrellone, La invitiamo a trovare alcuni minuto di tempo per leggere attendamente queste istruzioni per l'uso e il montaggio.

Segua scrupolosamente leindicazioni e conserviquesteistruzioni.

Avverenze fondamentali

Tenere a distanza i bambini durante il montaggio.

Non installare mai l'ombrellone su una superficie d'appoggio morbida, umida o sabbiosa.

In caso di vento chiudere l'ombrellone e bloccarlo con la cinghia.

Non lasciare mai l'ombrellone incustodito quando è in posizione aperta.

Si declina agli responsabilità per i danni causati da un uso improperio.

Installazione e montaggio

Verificare la presenza di tutti i componenti. Se nonostante il nostro accurato controlo qualità dovesto riscontrare che un componente è difettoso o mancante, vi invitiamo a contattare il rivenditore presso il quale avete acquistato l'ombrellone. Se possibile conservate il cartone per un'eventuale spedizione in garanzia.

Elenco dei componenti

Cod. compo- nente	Cod. articolo	Imagine / descrizione:	Quantità:
A	9112-786-00	Base, parte inferiore	1
B	9111-786-00	Base, parte superiore	1
C	9113-786-00	Montante verticale	1
I	9122-786-00	Piastra girevole	1
E	9114-786-00	Vite M8x14	4
F	9114-786-00	Vite M8x20	4
G	9114-786-00	Rondella	8
H	---	Ombrellone	1
K	9114-786-00	Chiave a brugola	1
L	9153-786-00	Calotta del montante, in due parti	1
M	9119-786-00	Fodera protettiva	1

Per l'ordinazione dei ricambi vi invitiamo a rivolgervi al rivenditore presso il quale avete acquistato quello ombrellone. Per evitare confusioni utilizzate i codici articolo sopraindicati.

Montaggio

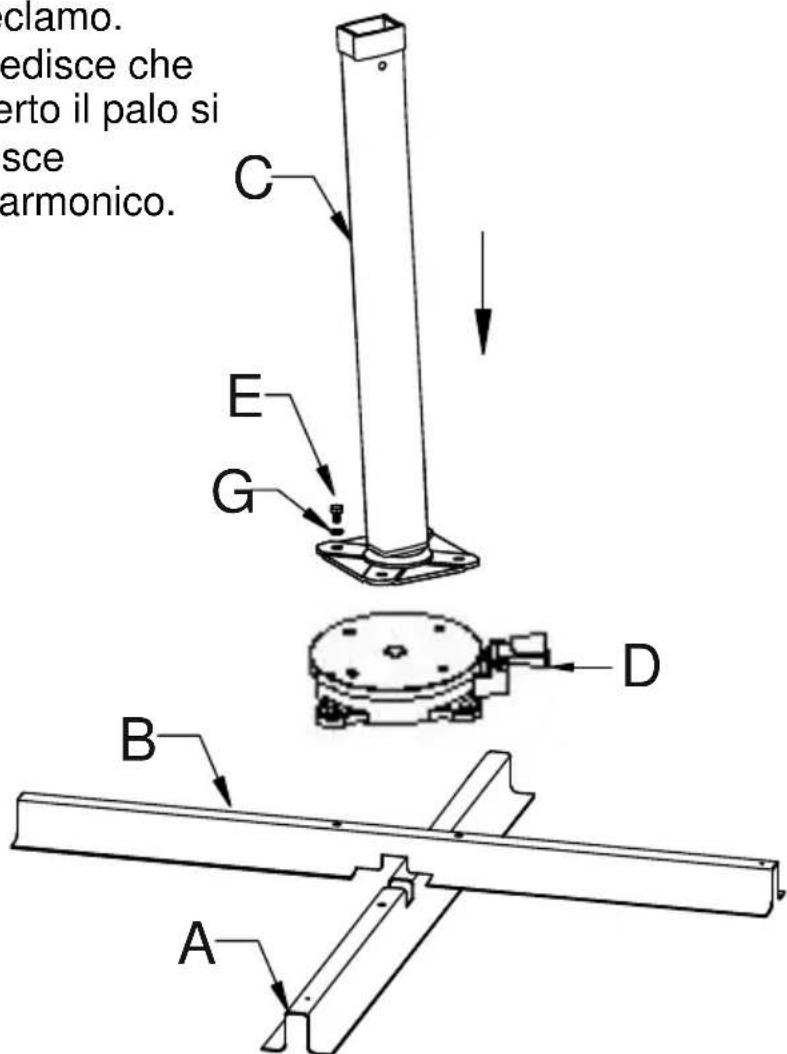

Appoggiare le due parti della base (A + B) una sull'altra come indicato in figura e avvitarle saldamente alla piatra girevole (D).

Per questa operazione utilizzare le viti M8x20 (F) e una rondella per ciascuna vite (G).

Quindi avvitre il montante (C) alla piastra girevole (D).

Per questa operazione utilizzare le viti M8x14 (E) e una rondella per ciascuna vite (G).

NOTA:

Il montante è inclinato all'indietro di 3^ . Si tratta di una posizione corretta e non costituisce un motivo di reclamo.

Questo accorgimento impedisce che quando l'ombrellone è aperto il palo si sbilanci in avanti e conferisce all'ombrellone un aspetto armonico.

Ora appoggiare la base montata nella posizione prevista. Attenzione: la superficie d'appoggio deve essere stabile e orizzontale.
Inserire 4 piastre nella base.

ATTENZIONE:

Inserire obbligatoriamente tutte e quattro le piastre da 50 × 50 cm!

Non utilizzato mai il montante dell'ombrellone alla le piastre.

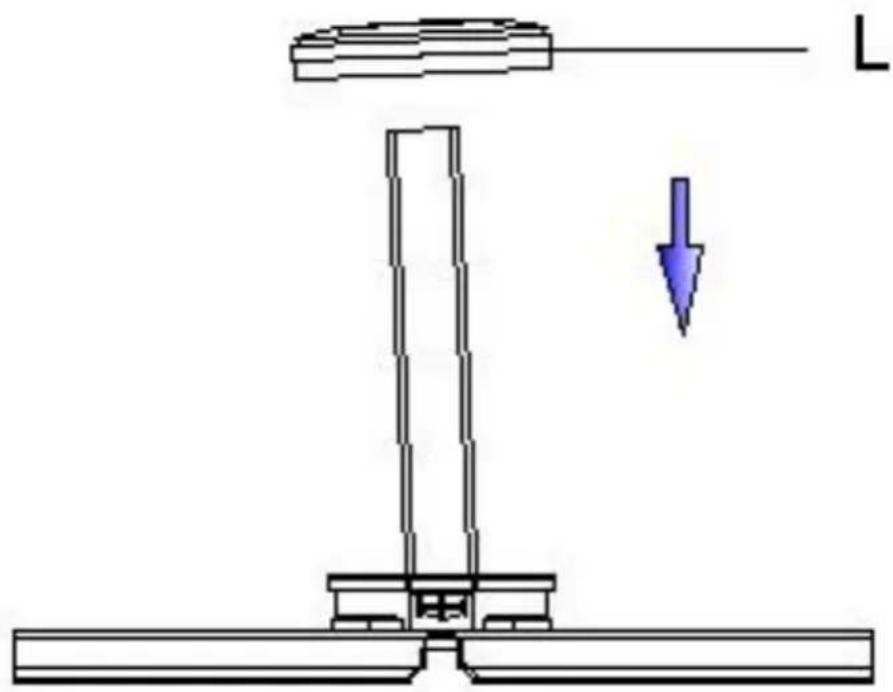

Posizione are la copertura (L) sulla piastra girevole come indicato in figura.

A causa del peso elevato dell'ombrellone, la prossima fase del montaggio dovrebbe essere eseguita con un aiutante.

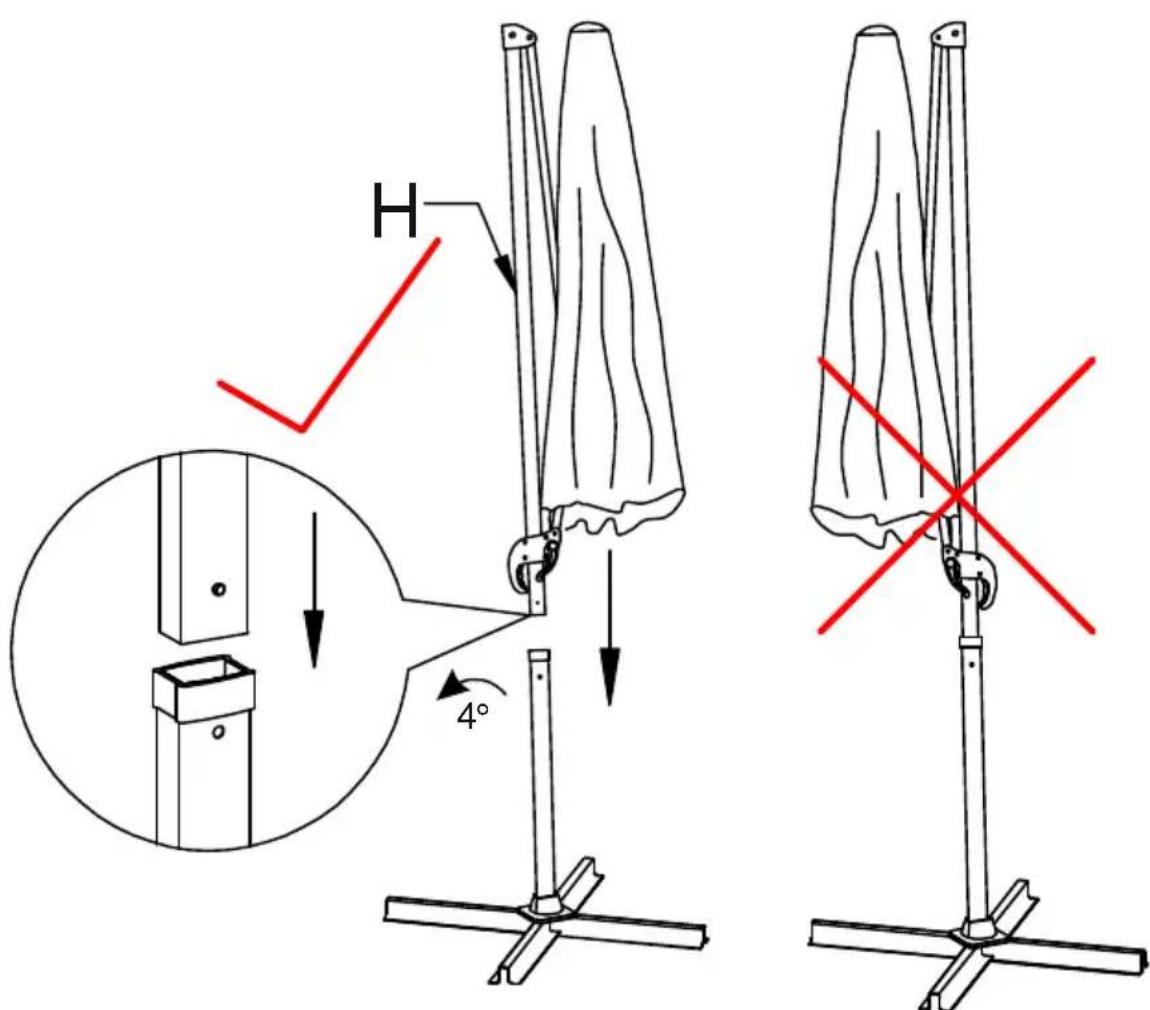

Collocare l'ombrellone sul montante come indicato in figura.

Accertarsi che l'ombrellone non si pieghi.

L'ombrellone non deve cadere, poiché in caso contrario sua l'ombrellone che la calotta potrebbero subire danni.

Uso

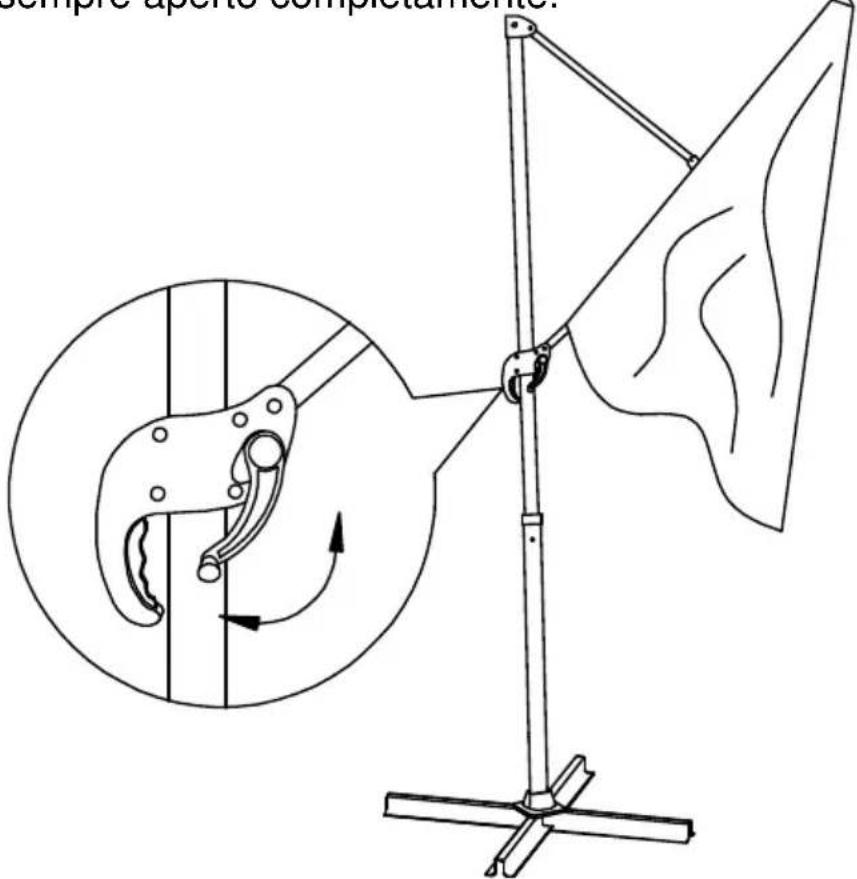

Aperture:

Ruotando la manovella in senso orario si après l'ombrellone.

Accertarsi che le steche dell'ombrellone non siano piegate. Eventualmente tirare leggermente le estremità delle stecche verso l'esterno.

Accertarsi che l'ombrellone si possa apriere alla impedimenti casa, davolo, albero,...).

Mentre si après l'ombrellone ruotando la manovella, sbloccare la leva manuale nell'impugnatura e spingerla lentamente verso l'alto sul bastone.

L'ombrellone è completamente aperto quando il tessuto è ben teso. L'ombrellone va sempre aperto completamente.

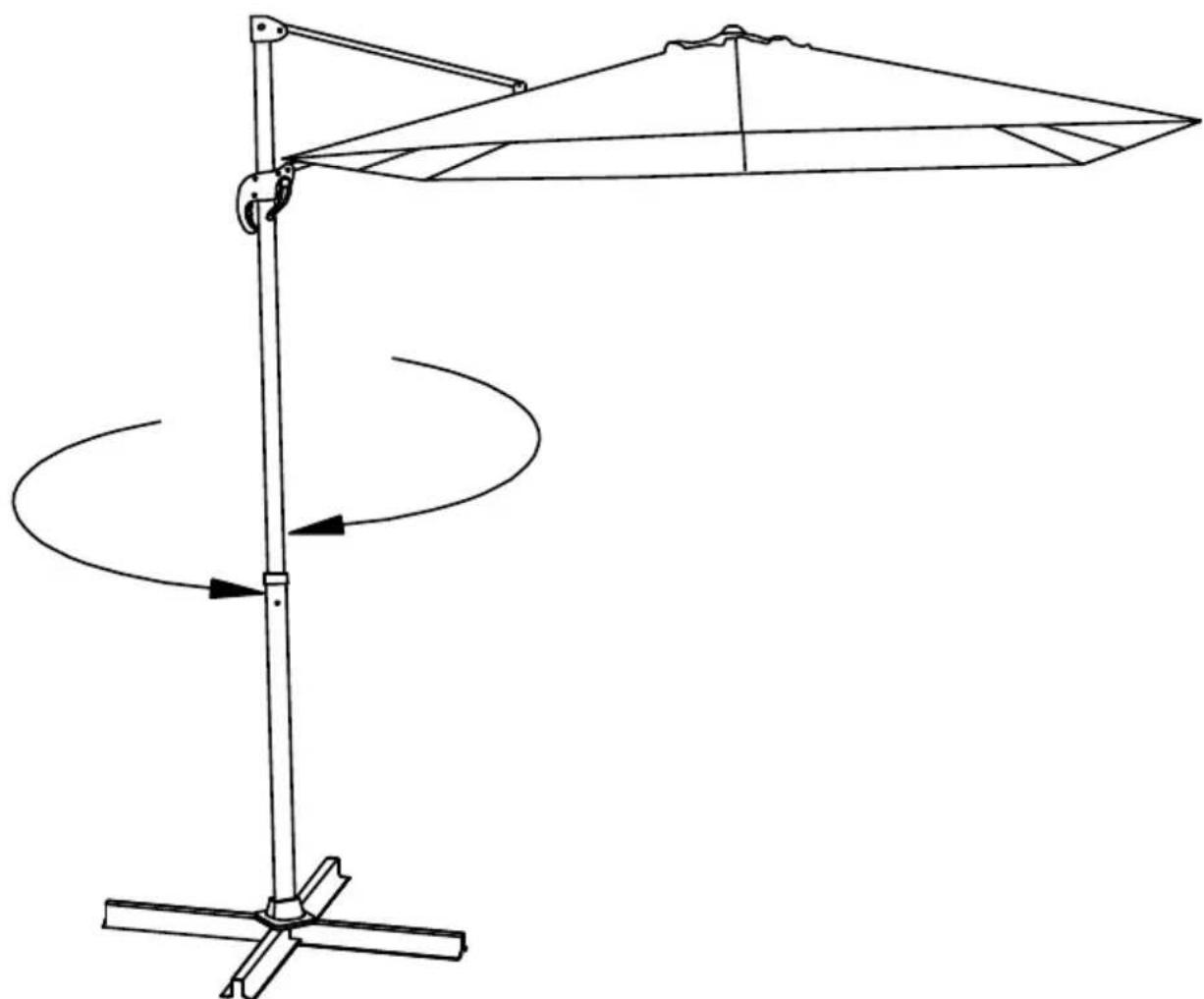

Rotazione:

Azionando il pedale si sblocca la piastra girevole (D).

Ora è possible ruotare l'ombrellone nella posizione desiderata.

Al rilascio del pedale la piastra girevole si blocca nuovamente.

Bloccare l'ombrellone nella posizione successiva.

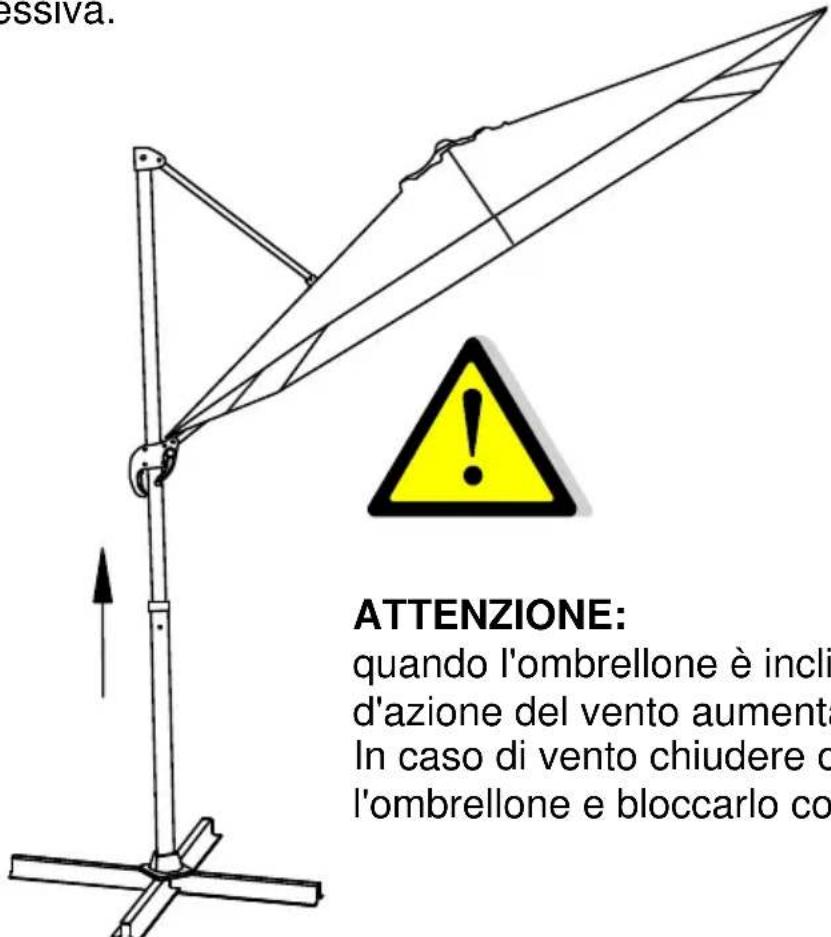

Blocco dell'inclinazione desiderata:

Premere energeticamente la leva manuale nell'impugnatura e regolare l'inclinazione desiderata mediante spostamento.

Al rilascio della leva l'ombrellone si blocca nella posizione di inclinazione successiva.

Chiusura:

Per chiudere l'ombrellone, spingere la leva presente sull'impugnatura e ruotare la manovella in senso antiorario in direzione "CHIUSO".

Contemporaneously far scorrere lentamente l'impugnatura verso il basso sul bastone.

Bloccare l'ombrellone chiuso con la cinghia.

In caso di inutilizzato prolongato o di pioggia consigliamo di utilizzare la federa protettiva fornita.

Pulizia:

Rimuovere la sporcizia e la polvere con una spazzola morbida.

Con un lavaggio regolare con acqua pulita si previene in gran parte la formazione della sporcizia.

In presenza di sporcizia ostinata l'ombrellone può essere pulito con acqua tiepida e un sapone delicato. A tale scopo utilizzato una spugna o una spazzola morbida.

Attenzione, i seguenti tipi di pulizia non sono idonei:

• Uso di pulitori ad alta pressione (rimuove l'impregnante protettivo)
• Lavare il tessuto in lavatrice (rimuove l'impregnante protettivo e danneggia le cuciture)
• Prodotti detergenti aggressivi o corrosivi
• Pulizia con acqua calda (può causare il restringimento del tessuto)

Conservazione:

Conservare sempre l'ombrellone in un luogo asciutto.

Se non si utilizza l'ombrellone per molto tempo, verificare con particolare attenzione che il tessuto sia asciutto. In caso contrario potrebbero formarsi muffe e macchie di umidità.

La piastra girevole contiene due pregiati cuscinetti a sfere. Questi cuscinetti sono protetti dagli spruzzi d'acqua, ma occorre comunque prestare attenzione affinché il montante non sia eccessivamente esporto a sporcizia e intertemerie.

Avverenze di sicurezza:

Questo ombrellone protege dall'azione diretta dei raggi UV. Per una protezione completa,anche dai raggi UV indiretti,vi invitiamo a utilizzare.
anche cosmetici solari idonei.

L'ombrellone deve essere chiuso in caso di pioggia o neve: pericolo di rottura.

In caso di vento chiudere subito l'ombrellone e bloccarlo efficacamente (fascia, federa protettiva).

Non lasciare mai l'ombrellone incustodito quando è aperto.

Non lasciare i bambini da soli con l'ombrellone alla sorvegianza.

Non idoneo all'uso su terrazze a fatto o luoghi simili esposti al vento!

Solo per uso privato in ambienti esterni!

Utilizzare obbligatoriamente piastre con dimensione 50 × 50 × 5 cm.

Le piastre più piccole sono troppo leggere e riducono considerevolmente la stabilità dell'ombrellone: pericolo di lesioni.

Non accendere barbecue (a gas, a carbone, elettrici) o fiamme libero sotto o'accanto all'ombrellone: pericolo d'incendio. L'ombrellone cui quod sere danneggiato dalle scintille.

Non utilizzato stufette (a gas, a infrarossi) sotto l'ombrellone: pericolò d'incendio.

Vi auguriamo Buon divertimento con il vosto nuovo ombrellone di notre produzione.
