Istruzioni per l'uso e il montaggio

Ombrelloni a braccio laterale

Rhodos Grande

(400 x 300 cm: Cod. art. 787-00

ci congratuliamo con Lei per l'acquisto del Suo nuovo ombrellone.

Lei ha acquistato un prodotto di grande valore tecnico e di alta qualità.

Affinché Lei possa apprezzare a lungo questo ombrellone, La invitiamo a trovare qualche minuto di tempo per leggere attentamente queste istruzioni per l'uso e il montaggio.

Segua scrupolosamente le indicazioni e conservi queste istruzioni.

Avvertenze fondamentali

Tenere a distanza i bambini durante il montaggio.

Non installare mai l'ombrellone su una superficie d'appoggio morbida, umida o sabbiosa.

In caso di vento chiudere l'ombrellone e bloccarlo con la cinghia.

Non lasciare mai l'ombrellone incustodito quando è in posizione aperta.

Si declina ogni responsabilità per i danni causati da un uso improprio.

Installazione e montaggio

Verificare la presenza di tutti i componenti. Se nonostante il nostro accurato controllo qualità doveste riscontrare che un componente è difettoso o mancante, vi invitiamo a contattare il rivenditore presso il quale avete acquistato l'ombrellone. Se possibile conservate il cartone per un'eventuale spedizione in garanzia.

Elenco dei componenti

Cod. componente	Cod. articolo	Immagine / descrizione:	Quantità:
A	400x300 cm: 9112-787-00 400 cm ∅: 9112-789-00	Base, parte inferiore	1
B	400x300 cm: 9111-787-00 400 cm ∅: 9111-789-00	Base, parte superiore	1
C	400x300 cm: 9113-787-00 400 cm ∅: 9113-789-00	Montante verticale	1
I	400x300 cm: 9122-787-00 400 cm ∅: 9122-789-00	Piastra girevole	1
E	400x300 cm: 9114-787-00 400 cm ∅: 9114-789-00	Vite M8x14	4
F	400x300 cm: 9114-787-00 400 cm ∅: 9114-789-00	Vite M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Rondella	8
H	---	Ombrellone	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	Manovella	1
J	---	Vite	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Chiave a brugola	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	Calotta del montante, in due parti	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	Fodera protettiva	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

Per l'ordinazione dei ricambi vi invitiamo a rivolgervi al rivenditore presso il quale avete acquistato questo ombrellone.

Per evitare confusioni utilizzate i codici articolo sopraindicati.

Montaggio

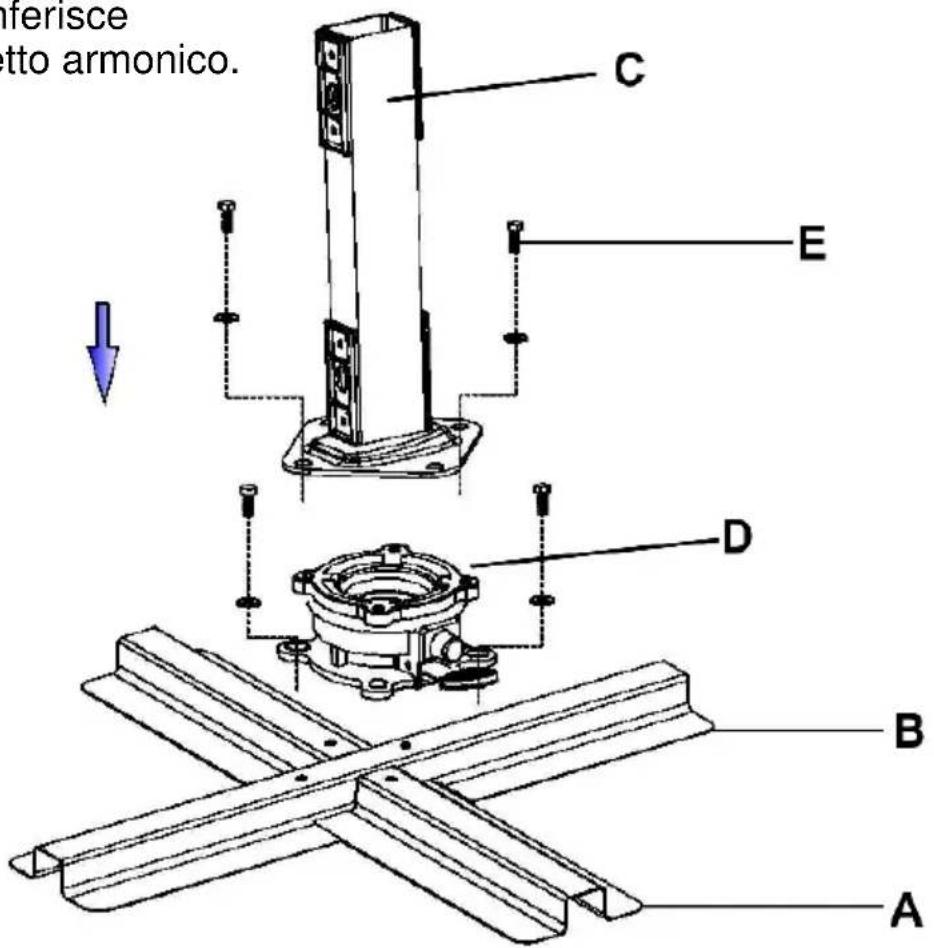

Appoggiare le due parti della base (A + B) una sull'altra come indicato in figura e avvitarle saldamente alla piastra girevole (D).

Per questa operazione utilizzare le viti M8x20 (F) e una rondella per ciascuna vite (G).

Quindi avvitare il montante (C) alla piastra girevole (D).

Per questa operazione utilizzare le viti M8x14 (E) e una rondella per ciascuna vite (G).

NOTA:

Il montante è inclinato all'indietro di 3°. Si tratta di una posizione corretta e non costituisce un motivo di reclamo.

Questo accorgimento impedisce che quando l'ombrellone è aperto il palo si sbilanci in avanti e conferisce all'ombrellone un aspetto armonico.

interisce atto armonico. C E D B A

Ora appoggiare la base montata nella posizione prevista. Attenzione: la superficie d'appoggio deve essere stabile e orizzontale. Inserire 4 piastre nella base.

Inserire obbligatoriamente tutte e quattro le piastre da 50 x 50 cm!

Non utilizzare mai il montante dell'ombrellone senza le piastre.

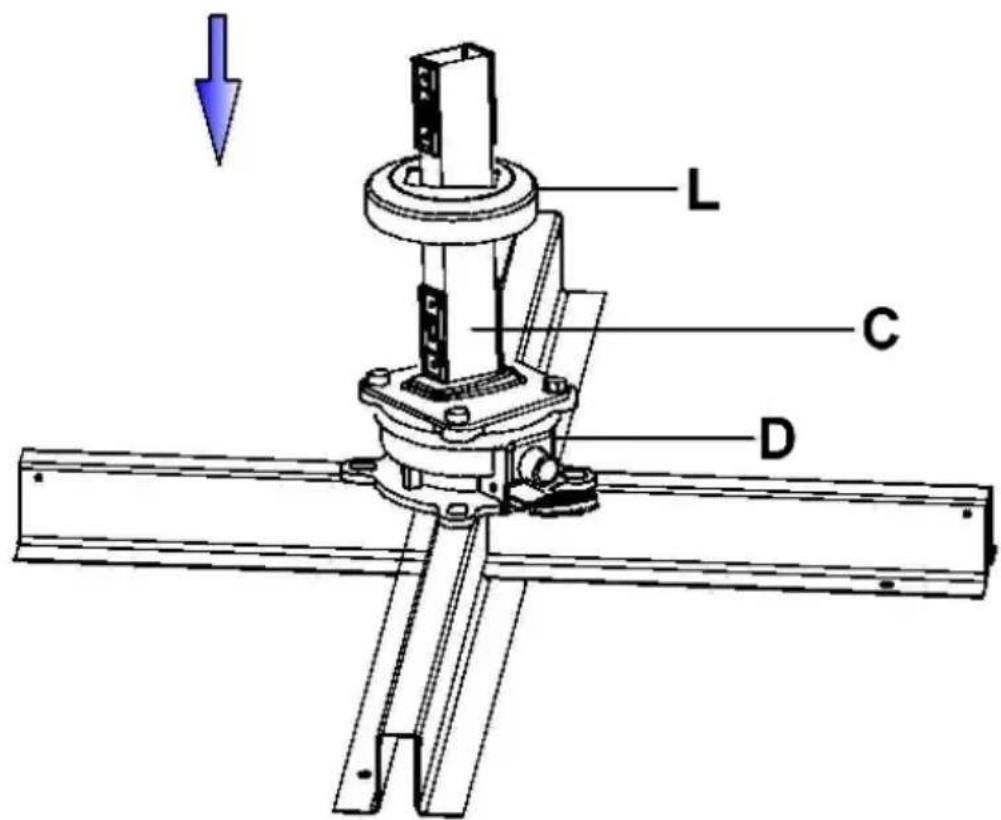

Posizionare la copertura (L) sulla piastra girevole come indicato in figura. L'incavo rettangolare della copertura deve essere equidistante dal montante su tutti i lati. In caso contrario, nella fase successiva il palo danneggerebbe la copertura.

L C D

A causa del peso elevato dell'ombrellone, la prossima fase del montaggio dovrebbe essere eseguita con un aiutante.

400 cm ∅:

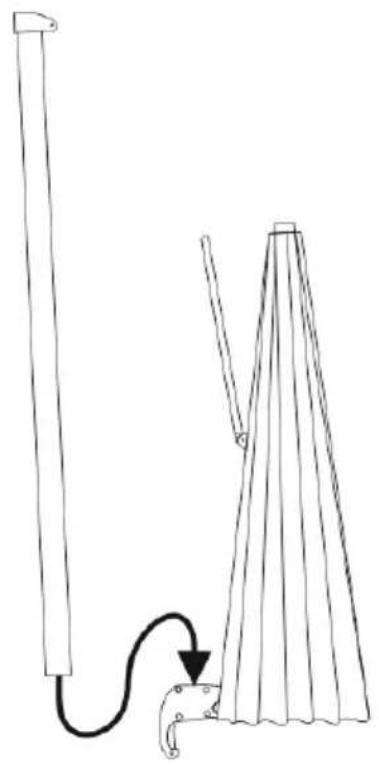

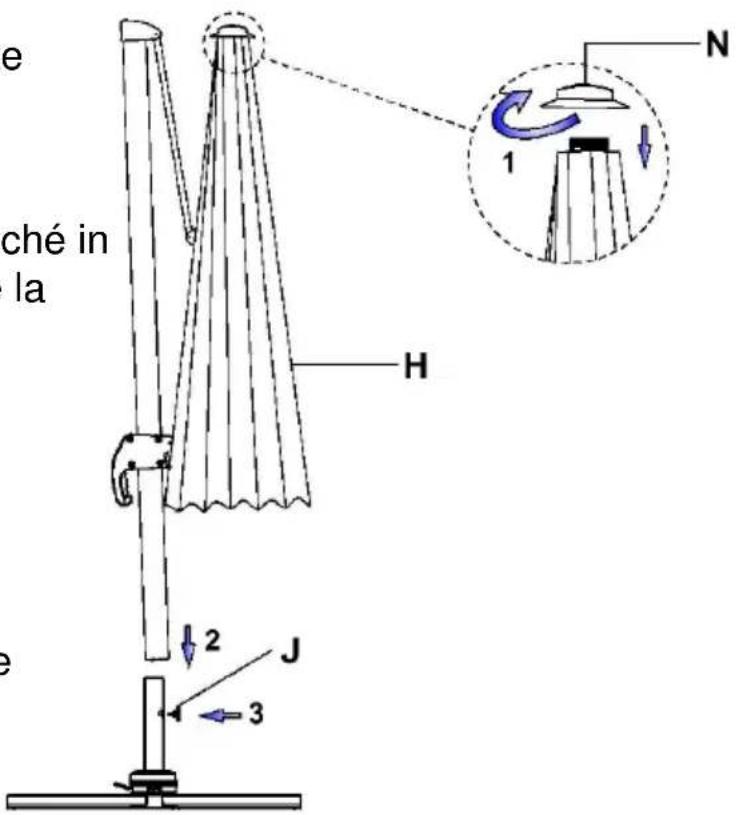

Collocare l'ombrellone sul montante come indicato in figura.

Accertarsi che l'ombrellone non si pieghi.

L'ombrellone non deve cadere, poiché in caso contrario sia l'ombrellone che la calotta potrebbero subire danni.

A questo punto fissare l'ombrellone con la vite (J).

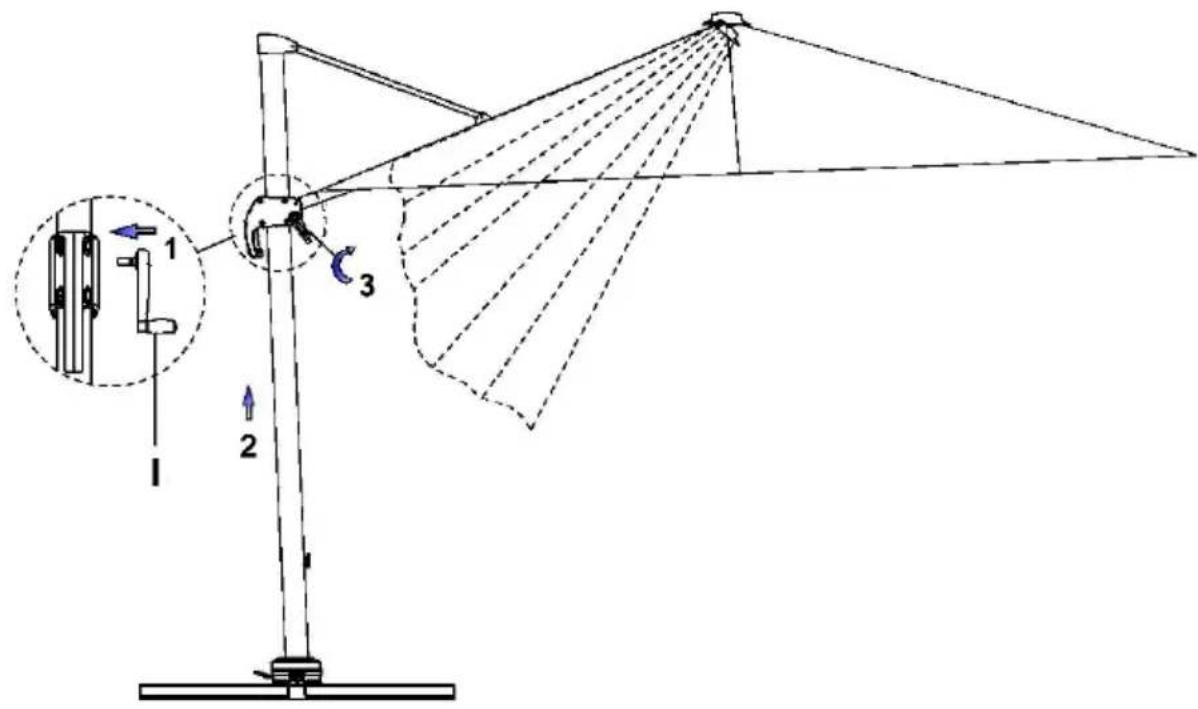

Inserire la manovella (I) nell'apertura presente sull'alloggiamento e spingere bene fino all'arresto.

Ruotando la manovella in senso orario si apre l'ombrellone.

Accertarsi che le stecche dell'ombrellone non siano piegate. Eventualmente tirare leggermente le estremità delle stecche verso l'esterno.

Accertars (parete di

Accettarsi che l'ombrellone si possa aprire senza impedimenti (parete di casa, tavolo, albero,...).

Mentre si apre l'ombrellone ruotando la manovella (I), sbloccare la leva manuale nell'impugnatura e spingerla lentamente verso l'alto sul bastone.

L'ombrellone è completamente aperto quando il tessuto è ben teso. L'ombrellone va sempre aperto completamente.

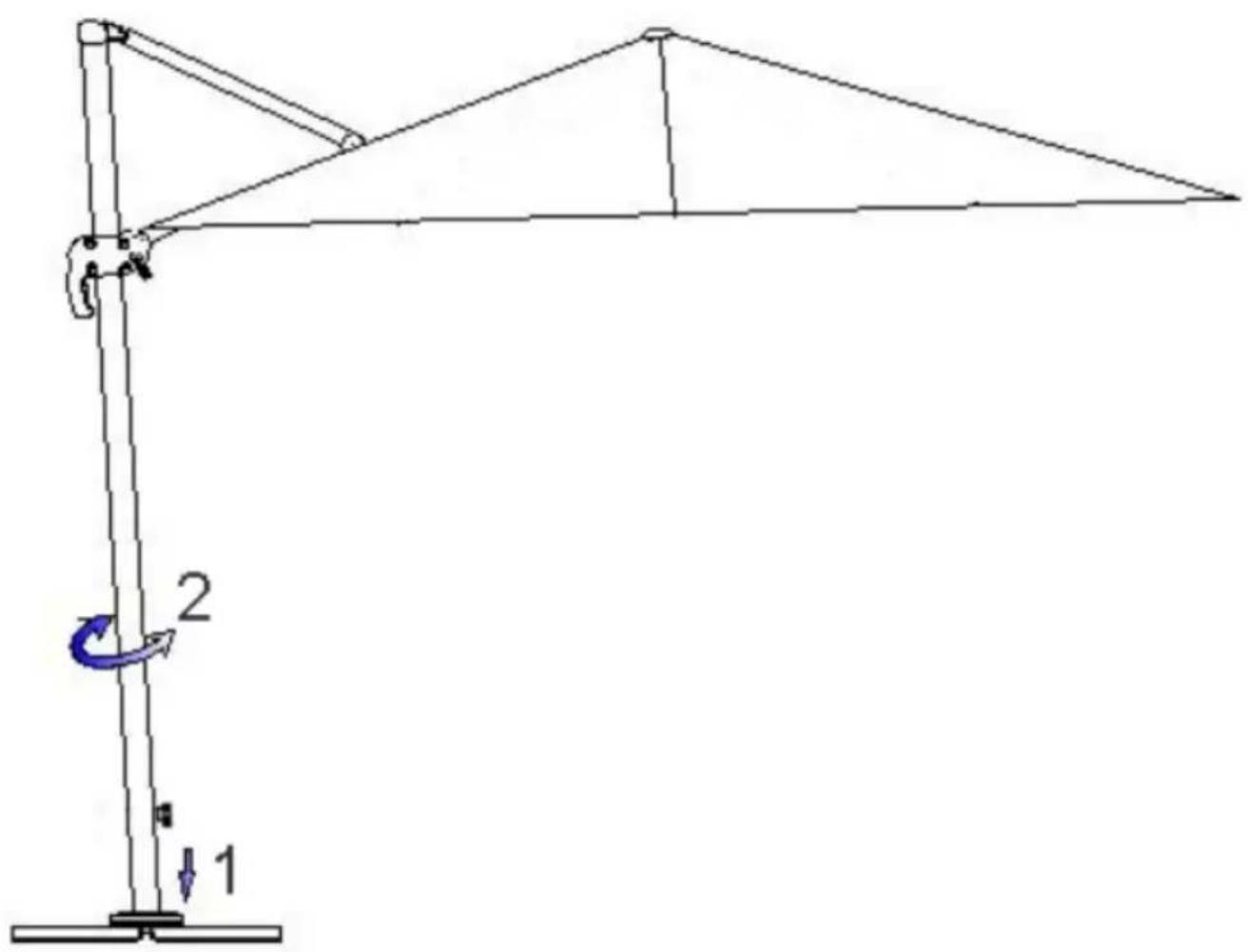

Azionando il pedale si sblocca la piastra girevole (D).

Ora è possibile ruotare l'ombrellone nella posizione desiderata.

Al rilascio del pedale la piastra girevole si blocca nuovamente.

Bloccare l'ombrellone nella posizione successiva.

1 2

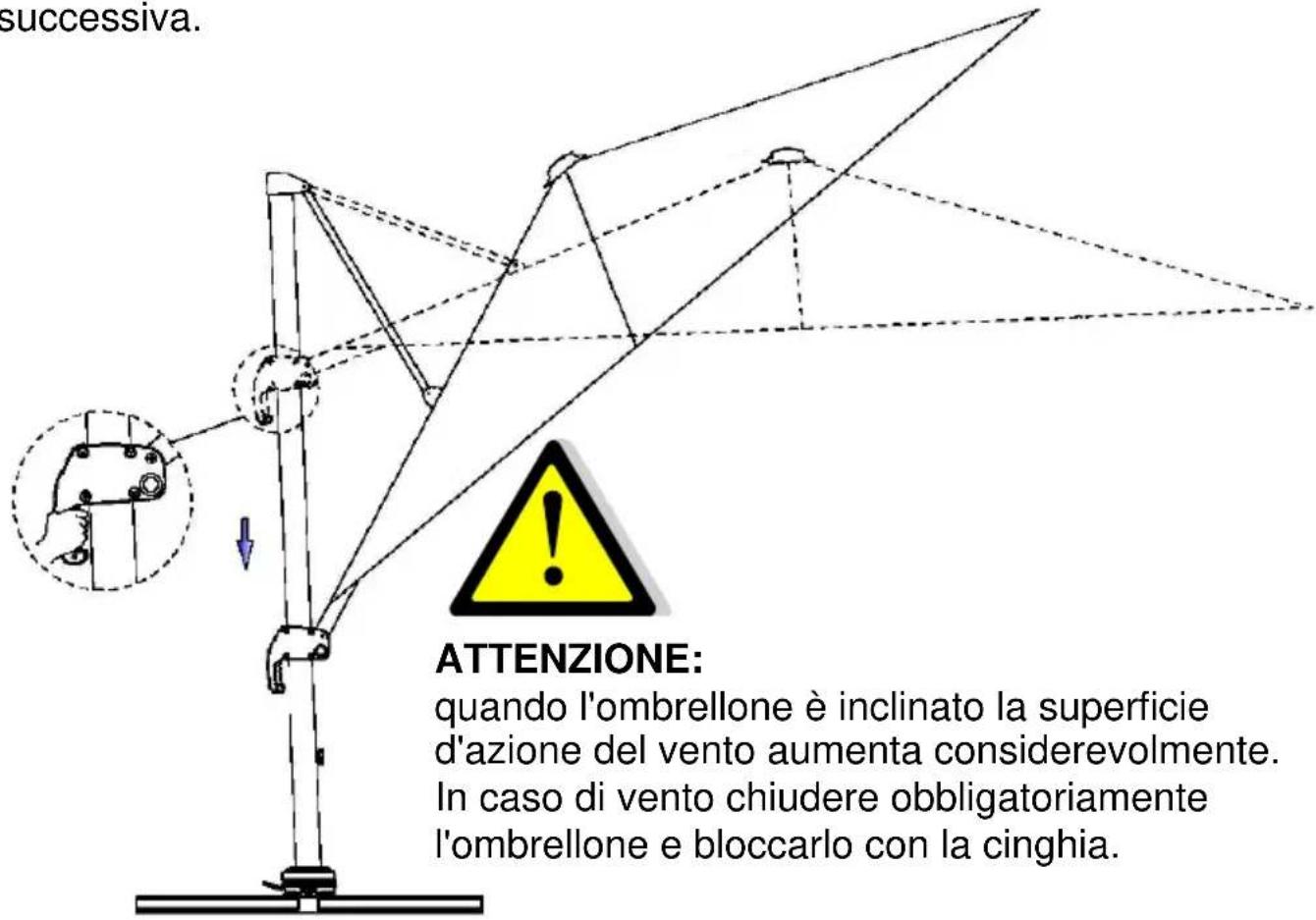

Blocco dell'inclinazione desiderata:

Premere energicamente la leva manuale nell'impugnatura e regolare l'inclinazione desiderata mediante spostamento. Al rilascio della leva l'ombrellone si blocca nella posizione di inclinazione successiva.

successiva. ATTENZIONE: quando l'ombrellone è inclinato la superficie d'azione del vento aumenta considerevolmente. In caso di vento chiudere obbligatoriamente l'ombrellone e bloccarlo con la cinghia.

Chiusura:

Per chiudere l'ombrellone, spingere la leva presente sull'impugnatura e ruotare la manovella (I) in senso antiorario in direzione "CHIUSO". Contemporaneamente far scorrere lentamente l'impugnatura verso il basso sul bastone.

Bloccare l'ombrellone chiuso con la cinghia.

In caso di inutilizzo prolungato o di pioggia consigliamo di utilizzare la fodera protettiva fornita.

Pulizia:

Rimuovere la sporcizia e la polvere con una spazzola morbida.

Con un lavaggio regolare con acqua pulita si previene in gran parte la formazione della sporcizia.

In presenza di sporcizia ostinata l'ombrellone può essere pulito con acqua tiepida e un sapone delicato. A tale scopo utilizzare una spugna o una spazzola morbida.

Attenzione, i seguenti tipi di pulizia non sono idonei:

• Uso di pulitori ad alta pressione (rimuove l'impregnante protettivo)
• Lavare il tessuto in lavatrice (rimuove l'impregnante protettivo e danneggia le cuciture)
  ■ Prodotti detergenti aggressivi o corrosivi
• Pulizia con acqua calda (può causare il restringimento del tessuto)

Conservazione:

Conservare sempre l'ombrellone in un luogo asciutto.

Se non si utilizza l'ombrellone per molto tempo, verificare con particolare attenzione che il tessuto sia asciutto. In caso contrario potrebbero formarsi muffe e macchie di umidità.

La piastra girevole contiene due pregiati cuscinetti a sfere. Questi cuscinetti sono protetti dagli spruzzi d'acqua, ma occorre comunque prestare attenzione affinché il montante non sia eccessivamente esposto a sporcizia e intemperie.

Avvertenze di sicurezza:

Questo ombrellone protegge dall'azione diretta dei raggi UV. Per una protezione completa, anche dai raggi UV indiretti, vi invitiamo a utilizzare anche cosmetici solari idonei.

L'ombrellone deve essere chiuso in caso di pioggia o neve: pericolo di rottura.

In caso di vento chiudere subito l'ombrellone e bloccarlo efficacemente (fascia, fodera protettiva).

Non lasciare mai l'ombrellone incustodito quando è aperto.

Non lasciare i bambini da soli con l'ombrellone senza sorveglianza.

Non idoneo all'uso su terrazze a tetto o luoghi simili esposti al vento!

Solo per uso privato in ambienti esterni!

Utilizzare obbligatoriamente piastre con dimensione 50 x 50x5 cm.

Le piastre più piccole sono troppo leggere e riducono considerevolmente la stabilità dell'ombrellone: pericolo di lesioni.

Non accendere barbecue (a gas, a carbone, elettrici) o fiamme libere sotto o accanto all'ombrellone: pericolo d'incendio. L'ombrellone può essere danneggiato dalle scintille.

Non utilizzare stufette (a gas, a infrarossi) sotto l'ombrellone: pericolo d'incendio.

Vi auguriamo buon divertimento con il vostro nuovo ombrellone di nostra produzione.
