MANUAL DE UTILIZADOR Rhodos Grande SCHNEIDER
PT Instruções de montagem e uso 134 - 145
Instruções de montagem e uso

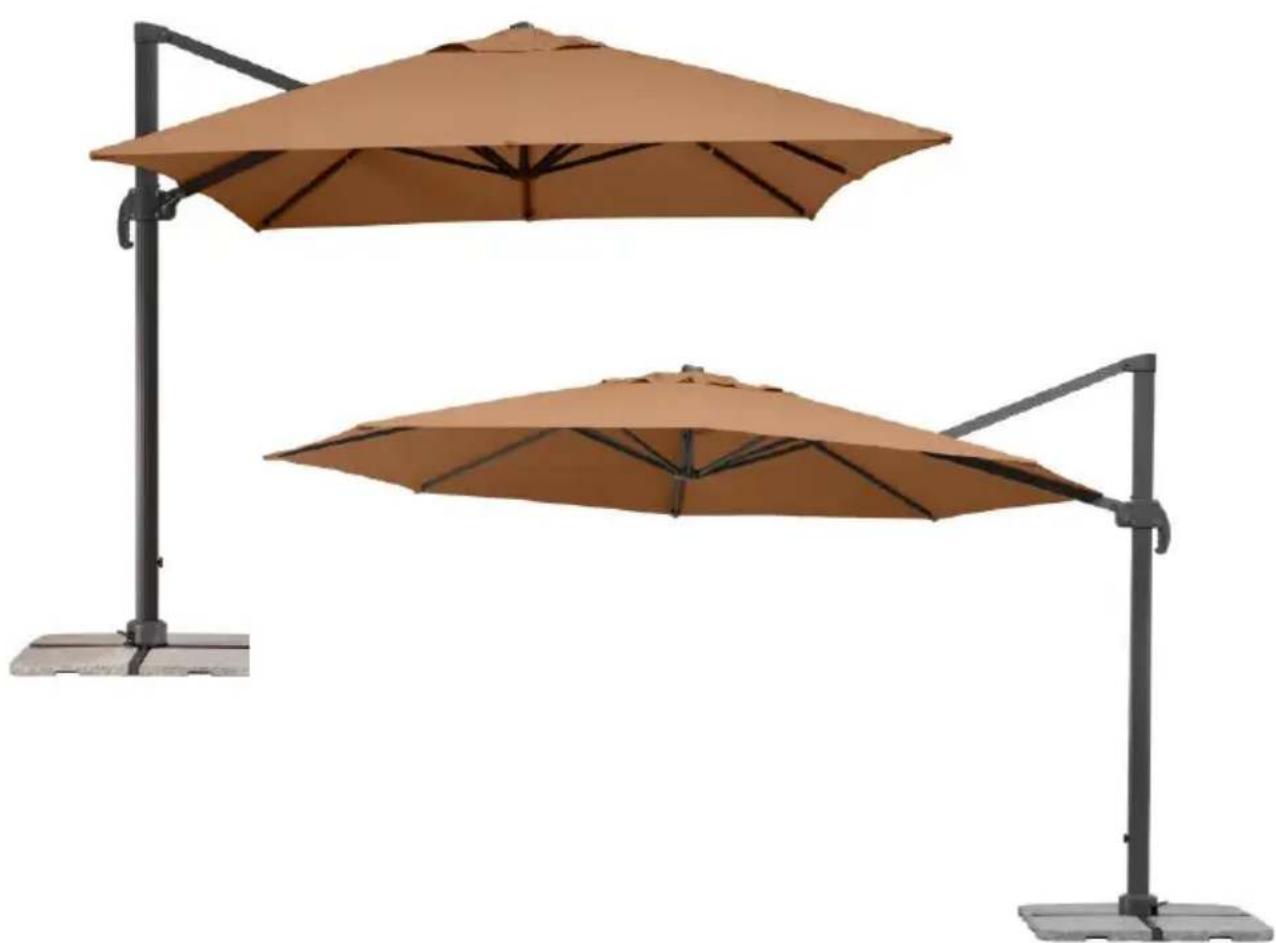

Guarda-sóis suspensos Rhodos Grande (400 x 300 cm: Ref. Nº 787-00, 400 cm ∅: Ref. Nº 789-00)
Os nossos parabéns por ter optado por este guarda-sol.
Acaba de adquirir um produto de alta qualidade, tanto em termos de construção técnica como de acabamento.
Para que possa desfrutar durante muito tempo do guarda-sol, agradecemos que dedique alguns minutos à leitura atenta das presentes instruções de montagem e uso.
Por favor siga as rigorosamente todas as indicações e guarde as instruções.
Avisos básicos
Durante a montagem, manter as crianças afastadas.
Nunca instalar o guarda-sol em superfícies macias, arenosas ou húmidas.
Quando se levanta vento, fechar o guarda-sol e segurá-lo com o cinto.
Nunca deixe o guarda-sol aberto sem estar a vigiá-lo.
O fabricante não assume qualquer responsabilidade por danos causados por uma utilização incorreta.
Ensamblagem e instalação
Por favor verifique a existência de todas as peças. Se apesar das amplas medidas de controlo de qualidade faltar uma peça ou estiver defeituosa, contate por favor o estabelecimento comercial onde comprou o guarda-sol. Por favor tente guardar a caixa para, durante a garantia, poder enviar o produto à reparação se for necessário.
Lista de peças
| PeçasNo: | ArtigoNo: | Ilustração / Descrição: | Quanti-dade: |
| A | 400x300 cm:9112-787-00400 cm ∅:9112-789-00 |  Base porta-placas, peça de baixo | 1 |
| B | 400x300 cm:9111-787-00400 cm ∅:9111-789-00 |  Base porta-placas, peça de cima | 1 |
| C | 400x300 cm:9113-787-00400 cm ∅:9113-789-00 |  Suporte tubular | 1 |
| D | 400x300 cm:9122-787-00400 cm ∅:9122-789-00 |  Placa giratória | 1 |
| E | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  Parafuso M8x14 | 4 |
| F | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  Parafuso M8x20 | 4 |
| G | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  Anilha | 8 |
| H | --- |  Cobertura | 1 |
| I | 400x300 cm:9108-787-00400 cm ∅:9108-789-00 |  Manivela | 1 |
| J | --- |  Manípulo | 1 |
| K | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  Chave sextavada | 1 |
| L | 400x300 cm:9153-787-00400 cm ∅:9153-789-00 |  Tampo no suporte tubular, 2 peças | 1 |
| M | 400x300 cm:9119-787-00400 cm ∅:9119-789-00 | Capa de proteção | 1 |
| N | 400x300 cm:9103-787-00400 cm ∅:9103-789-00 |  Top | 1 |
Dirija-se por favor ao estabelecimento comercial onde comprou o guarda-sol se tiver que encomendar peças sobressalentes. Para evitar o fornecimento de itens errados deve usar os nr. de referência acima indicados.
Montagem

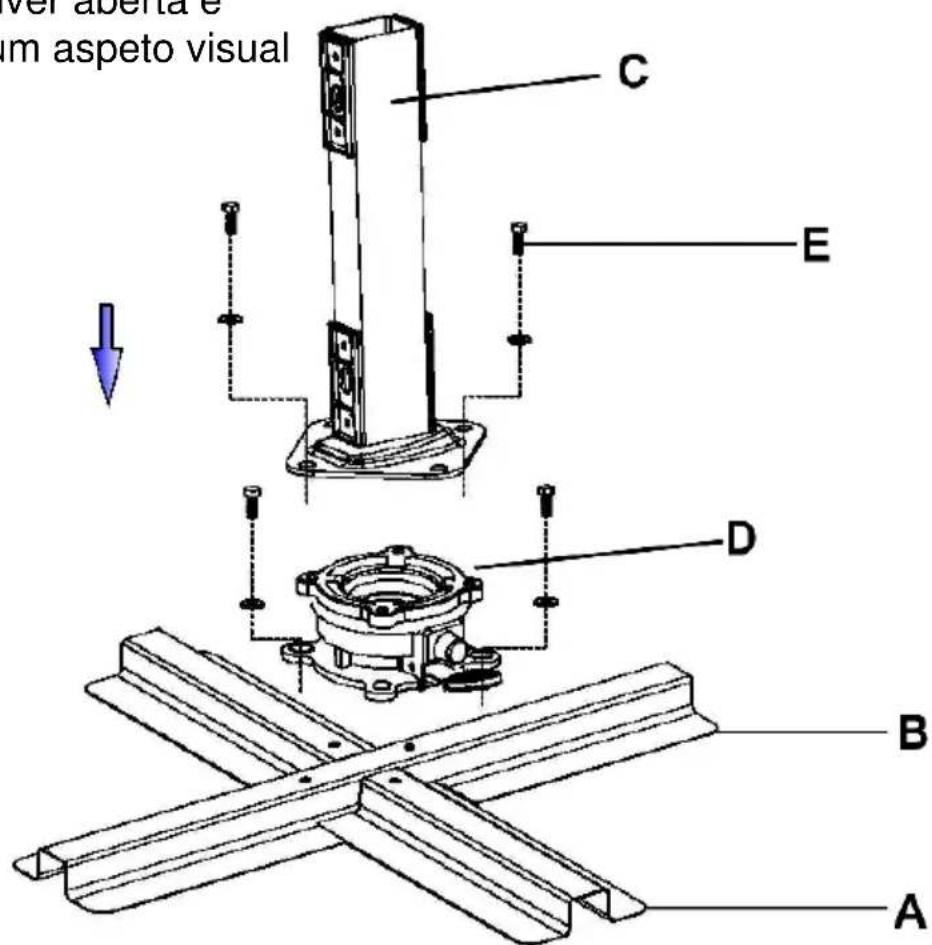

Colocar as duas peças da base porta-placas (A + B) uma sobre a outra, conforme mostra a ilustração, e uni-las firmemente à placa giratória (D). Para fazer isso utilize os parafusos M8x20 (F) e uma anilha, cada, (G).
De seguida, aparafusar o suporte tubular (C) à placa giratória (D). Para fazer isso utilize os parafusos M8x14 (E) e uma anilha, cada, (G).
INFORMAÇÃO:
O suporte tubular está inclinado 3º para trás.
Isto é correto e não pode ser alegado para reclamação.
O ângulo do suporte tubular impede que o mastro fique inclinado para frente quando a cobertura estiver aberta e confere ao guarda-sol um aspeto visual harmonioso.
Coloque então a base porta-placas ensamblada na posição de instalação prevista. Preste atenção a que a superfície de suporte esteja firme e nivelada.
Insira agora 4 blocos de pedra na base porta-placas.
Inserir sem falta todos os quatro blocos de pedra com tamanho 50 x 50 x5 cm!
Nunca utilize a base do guarda-sol sem haver blocos de pedra inseridos!

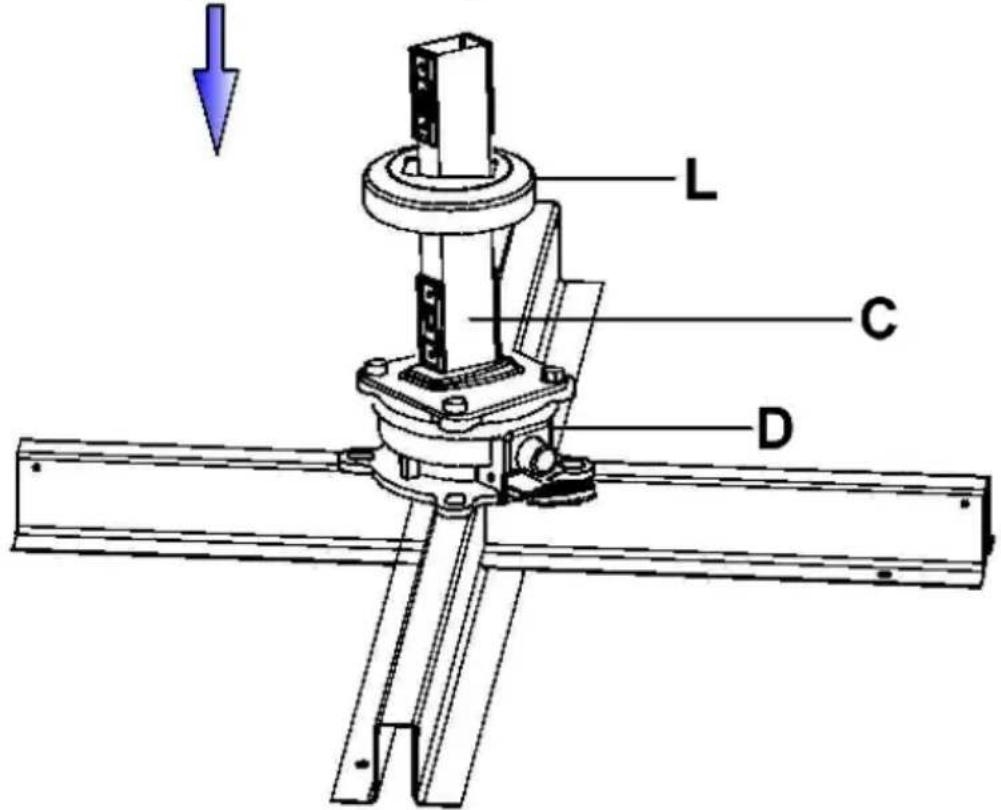

Coloque agora o tampo (L) sobre a placa giratória, conforme mostra a ilustração.
O recorte retangular do tampo deve apresentar em todas as faces uma distância idêntica em relação ao suporte tubular. Caso contrário é possível o mastro danificar o tampo no passo seguinte a efetuar.
O seguinte passo deveria efetuar, por causa do elevado peso do guarda- sol, só com a ajuda de um ajudante.
400 cm ∅:

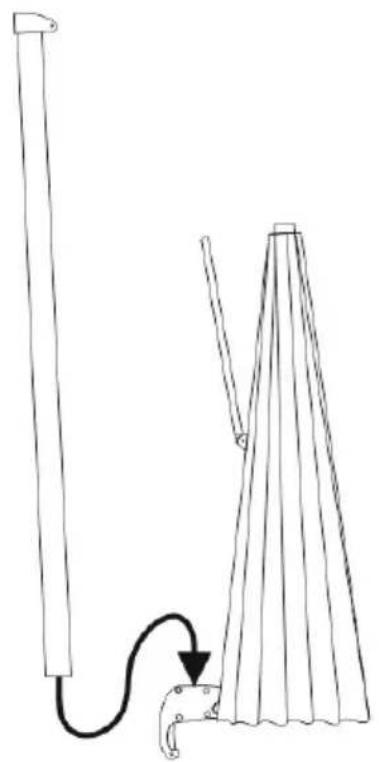

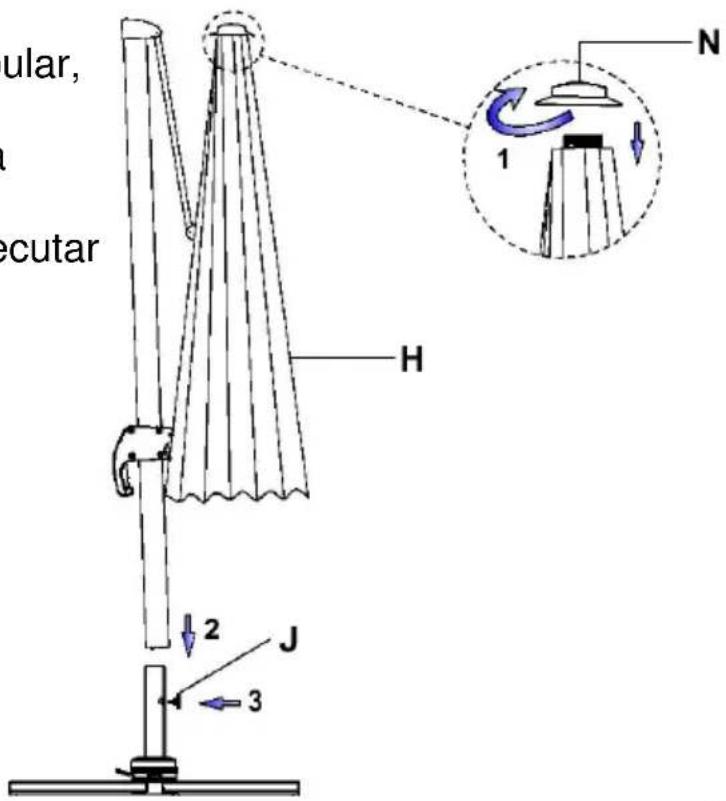

Encaixe a cobertura no suporte tubular, conforme mostra a ilustração.
Ao fazer isso, zele por não deixar a cobertura enviesada.
Evite deixar cair a cobertura ao executar essa operação, porque tanto a cobertura como, também, o tampo poderiam ficar danificados.
Prenda agora a cobertura rodando o manípulo (J).

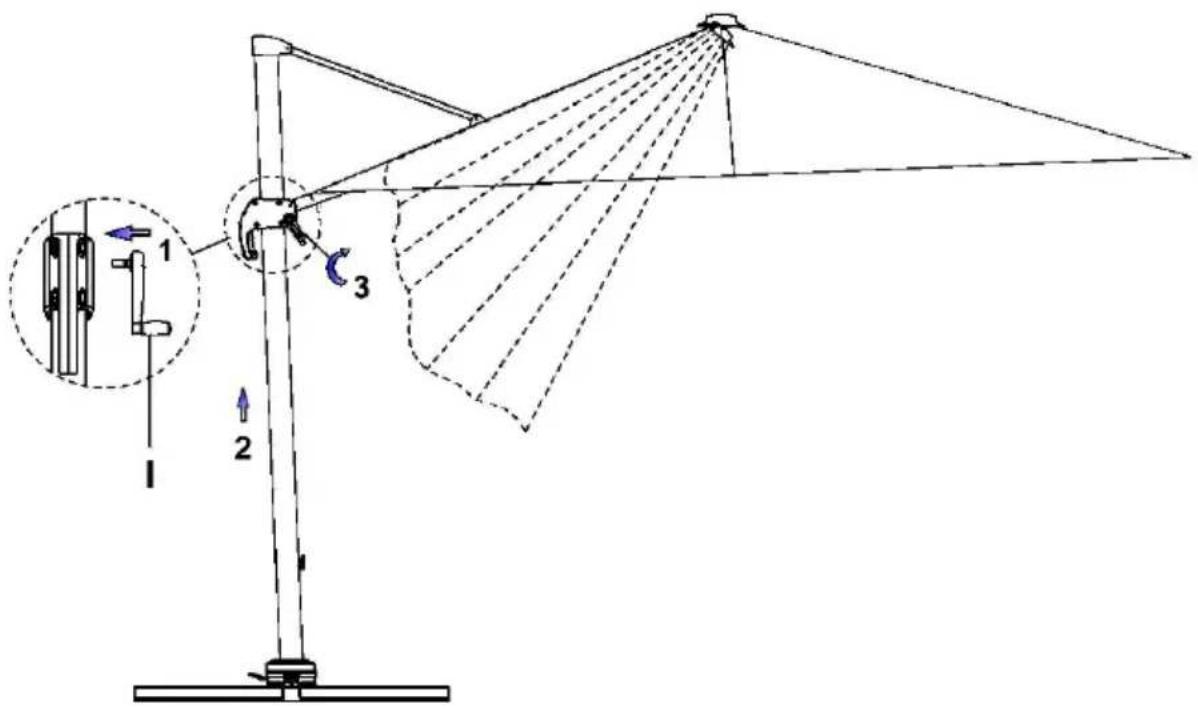

Inserir a manivela (I) no orifício no suporte da manivela e premi-la com firmeza para dentro, até ficar engatada.
O guarda-sol abre rodando a manivela no sentido dos ponteiros do relógio.
Assegure que nenhuma das varetas fique enviesada no guarda-sol. Se isso for o caso, puxe os extremos das varetas ligeiramente para fora.
Assegure-se que seja possível abrir o guarda-sol sem esbarrar em nenhum obstáculo (parede da casa, mesa, árvore, ...)
Enquanto abre o guarda-sol rodando a manivela (I), destrave a alavanca na pega e puxe-a ao longo do mastro devagar para cima.
O guarda-sol está totalmente aberto quando o tecido está estendido.
O guarda-sol deve ficar sempre completamente aberto.

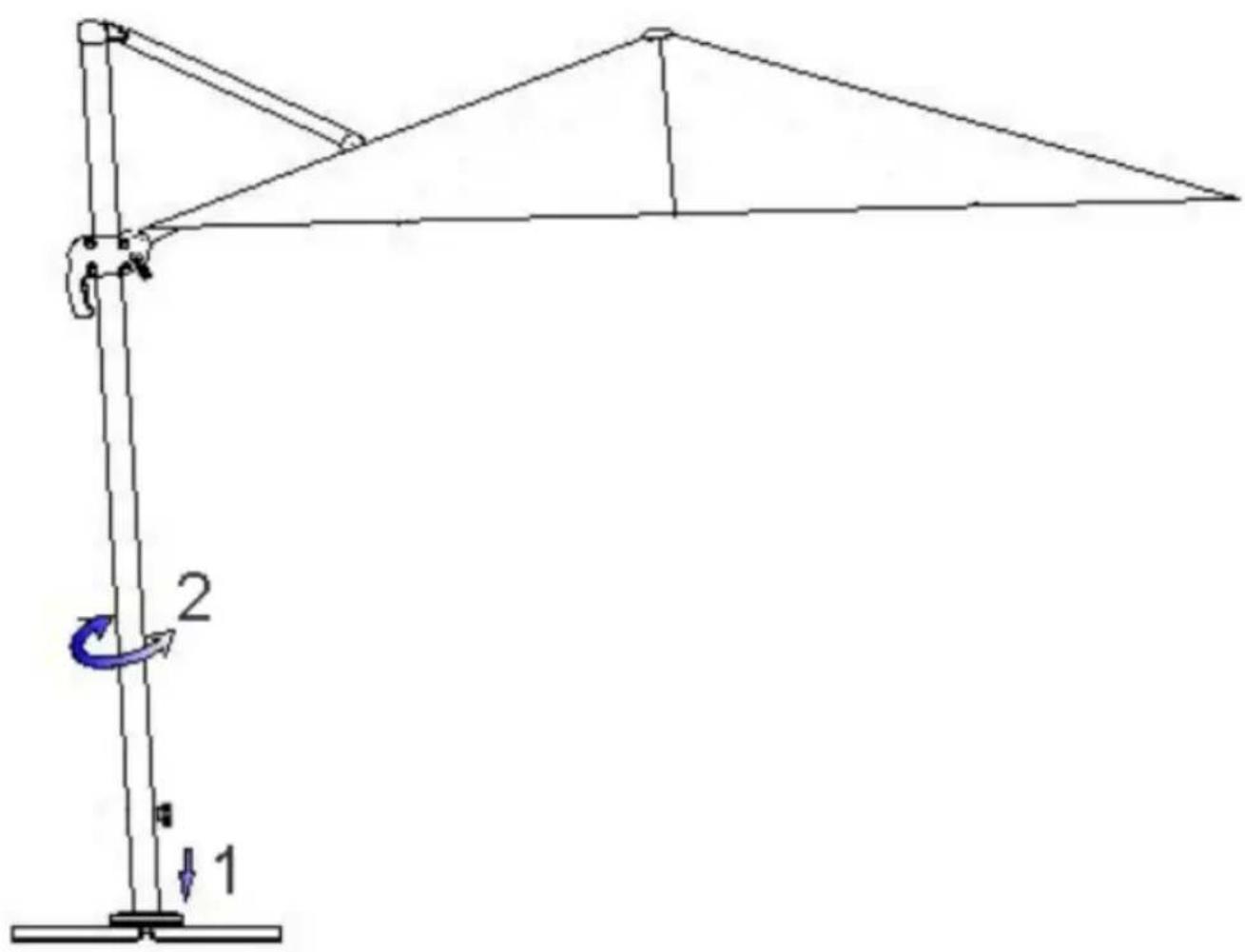

A placa giratória (D) é destravada mediante atuação no pedal.
A partir de então pode rodar o guarda-sol até à posição desejada.
A placa giratória volta a ficar travada logo que o pé for levantado do pedal.
Deixar engatar o guarda-sol na posição mais próxima.

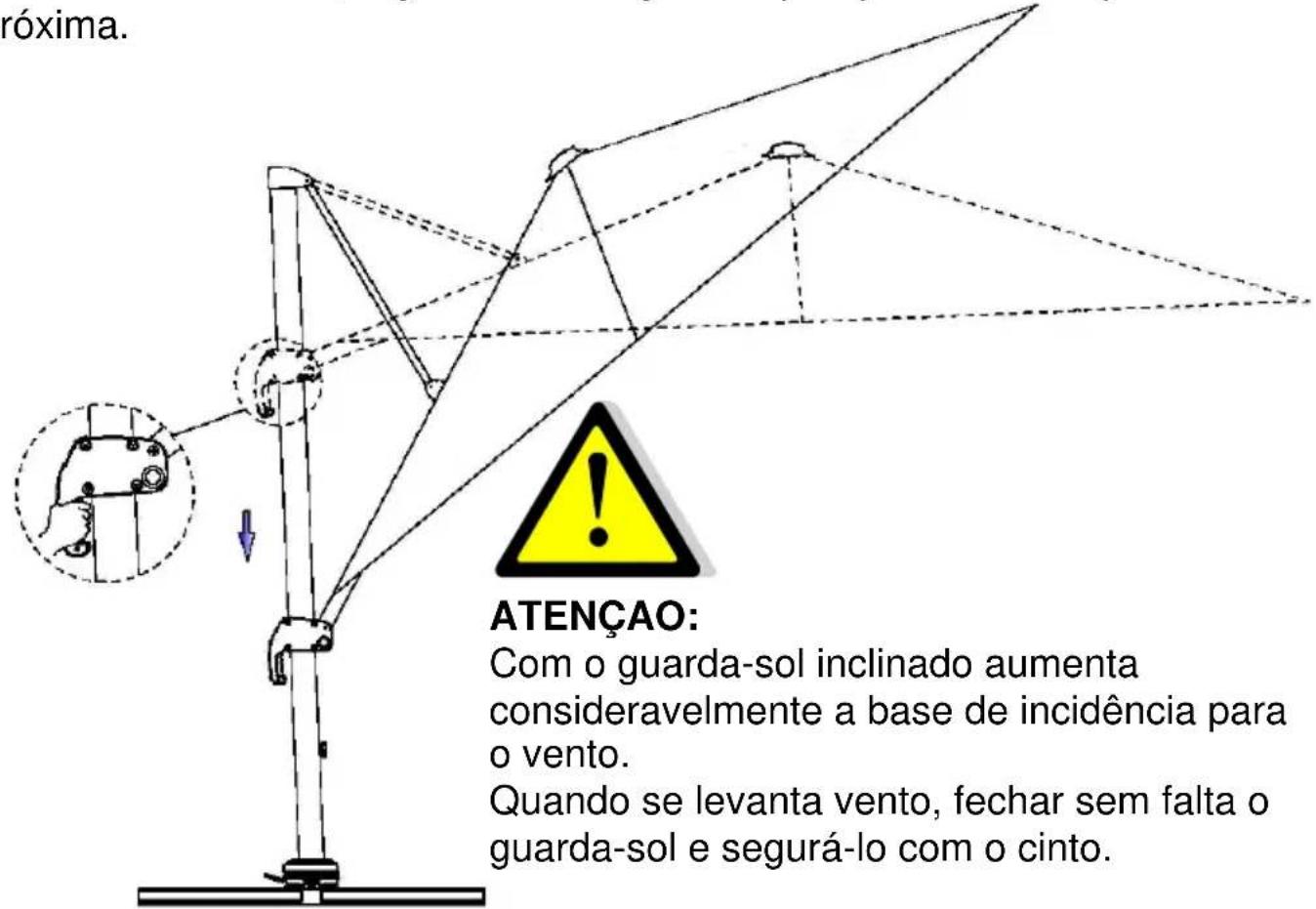

Fixação da inclinação desejada do teto:
Premir a alavanca na pega com força para dentro e movimentar até ajustar a inclinação desejada do guarda-sol.
Ao soltar a alavanca, o guarda-sol engata na posição de inclinação mais próxima.
Fechar:
Para fechar o guarda-sol, premir a alavanca no punho para dentro e rodar a manivela (I) em sentido contrário ao dos ponteiros do relógio, em sentido de "ZU" (fechar).
Ao mesmo tempo, deixar deslizar a pega lentamente para baixo no mastro.
Prender o guarda-sol com o cinto.
Durante períodos de tempo mais longos sem utilizar o guarda-sol ou quando chove aconselhamos usar a capa de proteção.
Limpeza:
Remover sujidade solta ou poeira com uma escova macia.
A lavagem regular com água limpa ajuda a prevenir maior sujidade.
Em caso de maior sujidade, o guarda-sol pode ser lavado com água morna e sabão suave, utilizando uma esponja ou uma escova macia.
Atenção: Os seguintes métodos de limpeza não devem ser aplicados:
- Utilização de jatos de alta pressão (remove a impregnação protetora)
- Lavar o tecido na máquina de lavar (remove a impregnação protetora e ataca as costuras)
■ Detergentes agressivos ou abrasivos - Lavar com água quente (pode provocar o encolher do tecido)
Conservação:
Guarde o guarda-sol sempre num local seco.
Especialmente quando o guarda-sol não for utilizado durante um período de tempo mais longo deve cuidar de manter o tecido seco. Caso contrário podem aparecer manchas e formar-se bolor.
A placa giratória contém dois rolamentos de alta qualidade. Quanto a esses rolamentos, embora tenham proteção contra salpicos de água, deve cuidar de não deixar o mastro demasiado exposto à intempérie e à sujidade.
Avisos de segurança:
Este guarda-sol protege da exposição direta a raios UV. Para uma proteção completa, também da radiação UV indireta, deve usar adicionalmente um produto de proteção cosmético.
Durante chuva ou queda de neve o guarda-sol deve ser fechado: Risco de ruptura.
Quando levanta vento, o guarda-sol deve ser imediatamente fechado e segurado (cinto, capa de proteção).
Nunca perca o guarda-sol aberto da vista.
Não deixar as crianças sozinhas e sem supervisão juntas do guarda-sol.
Não indicado para a utilização em terraços de cobertura ou em locais igualmente expostos ao vento!
Somente para uma utilização no exterior e no domínio privado!
Utilize sem exceção blocos de pedra do tamanho 50x50x5 cm.
Blocos de pedra mais pequenos são demasiado leves e reduzem a estabilidade do guarda-sol consideravelmente. Perigo de aleijamento!
Nunca usar grelhadores (gás, carvão, elétrico) ou chama aberta debaixo ou ao lado do guarda-sol: Perigo de incêndio. O guarda-sol ainda pode ser danificado pelas faíscas.
Nunca usar aparelhos de aquecimento (gás, infravermelhos) debaixo do guarda-sol: Perigo de incêndio.
Desejamos-lhe muito prazer com o seu novo guarda-sol da nossa marca.
