MANUAL DE UTILIZARE Rhodos Grande SCHNEIDER

RO Instructiuni de montaj și de utilizare 146 - 157

Instrucțiuni de montaj și de utilizare

Umbrelă suspendată Modelul Rhodos Grande

felicitări pentru cumpărarea noii dv. umbrele de soare.

Ați dobândit un produs valoros atât din punct de vedere calitativ, cât și tehnic.

Pentru a vă putea bucura cât mai mult timp de această umbrelă de soare, vă rugăm să utilizați câteva minute pentru a citi cu atenție prezente instrucțiuni de montaj și de utilizare.

Vă rugăm să respectați întocmai indicațiile de utilizare și să păstrați prezentele instrucțiuni.

Indicatii generale

În timpul montajului vă rugăm să mențineți copiii la distanță de locul de montaj.

Umbrela de soare nu trebuie să fie amplasată niciodată pe o suprafață de suport moale, nisipoasă sau umedă.

În cazul în care este vânt, se închide umbrela de soare și se asigură cu cordonul.

În funcție de situație se recomandă și să se instaleze la locul amplasării plăci de ghidare între perete/separatorul de spațiu și pâlnia de umplere, dacă există riscul să cadă material între presă și separatorul de spațiu și nu este posibil accesul fără pericole în această zonă.

Nu răspundem pentru deteriorări produse prin utilizare neconformă.

Componente și montaj

Vă rugăm să verificați că ambalajul conține toate componentele. Dacă, în pofida sistemului nostru strict de asigurare a calității, o componentă lipsește sau este defectă, vă rugăm să contactați comerciantul de la care ați cumpărat această umbrelă. Vă rugăm să păstrați dacă se poate ambalajul de carton pentru eventualitatea posibilității expedierii înapoi a produsului în scopul executării garanției.

Lista componentelor

Nr.piesă:	Noarticol:	Figură / Descriere:	No buc:
A	400x300 cm:9112-787-00400 cm ∅:9112-789-00	suport cu plăci, partea de jos	1
B	400x300 cm:9111-787-00400 cm ∅:9111-789-00	suport cu plăci, partea de sus	1
C	400x300 cm:9113-787-00400 cm ∅:9113-789-00	suport tubular	1
D	400x300 cm:9122-787-00400 cm ∅:9122-789-00	placă rotativă	1
E	400x300 cm:9114-787-00400 cm ∅:9114-789-00	şurub M8x14	4
F	400x300 cm:9114-787-00400 cm ∅:9114-789-00	şurub M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	şaibă	8
H	---	umbrelă	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	manivelă	1
J	---	Şurub	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	cheie inbus	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	capac pentru suportul tubular, din două piese	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	husă de protecție	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

Pentru a comanda piese de schimb vă rugăm să vă adresați comerciantului de la care ați cumpărat această umbrelă.

Pentru a evita confuziile vă rugăm să utilizați numerele de articol indicate mai sus.

Montaj

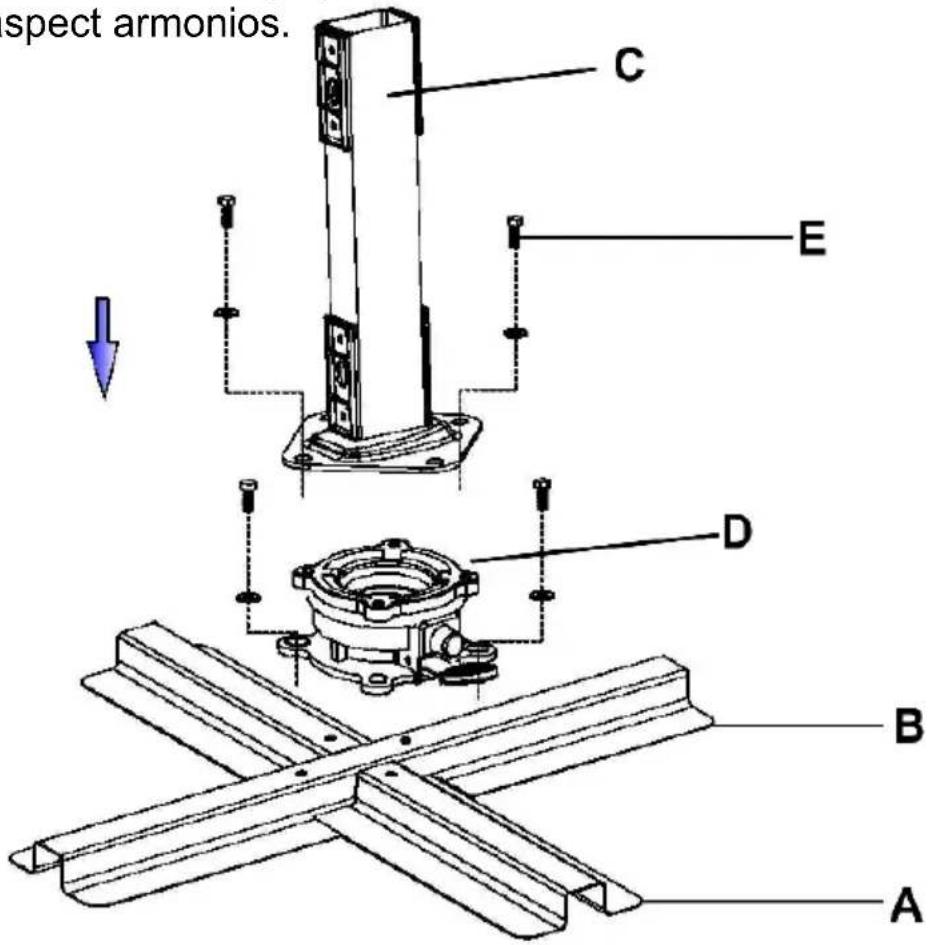

Ambele părți ale suportului cu plăci (A + B) se asamblează conform figurii și se înșurubează ferm împreună cu placa rotativă (D).

În acest scop vă rugăm să utilizați şuruburile M8x20 (F) și pentru fiecare şurub câte o şaibă (G).

Apoi suportul tubular (C) se înşurubează cu placa rotativă (D).

În acest scop vă rugăm să utilizați şuruburile M8x14 (E) și pentru fiecare şurub câte o şaibă (G).

INDICATIE:

Suportul tubular este înclinat spre spate cu 3°.

Acest lucru este corect și nu reprezintă un motiv de reclamație.

Prin această înclinare se evită ca la umbrela deschisă tija acesteia să atârne în față și conferă umbrelei un aspect armonios.

spect armonios. C E D B A

Acum amplasați în poziția prevăzută suportul cu plăci astfel montat. Aveți grijă ca suprafața de amplasare să fie solidă, stabilă și orizontală. Introduceți acum 4 plăci (dale) de pavaj în suportul cu plăci.

Introduceți neapărat toate cele 4 plăci de pavaj cu dimensiunile de 50x50x5 cm!

Nu utilizați niciodată suportul pentru umbrelă fără plăcile de pavaj.

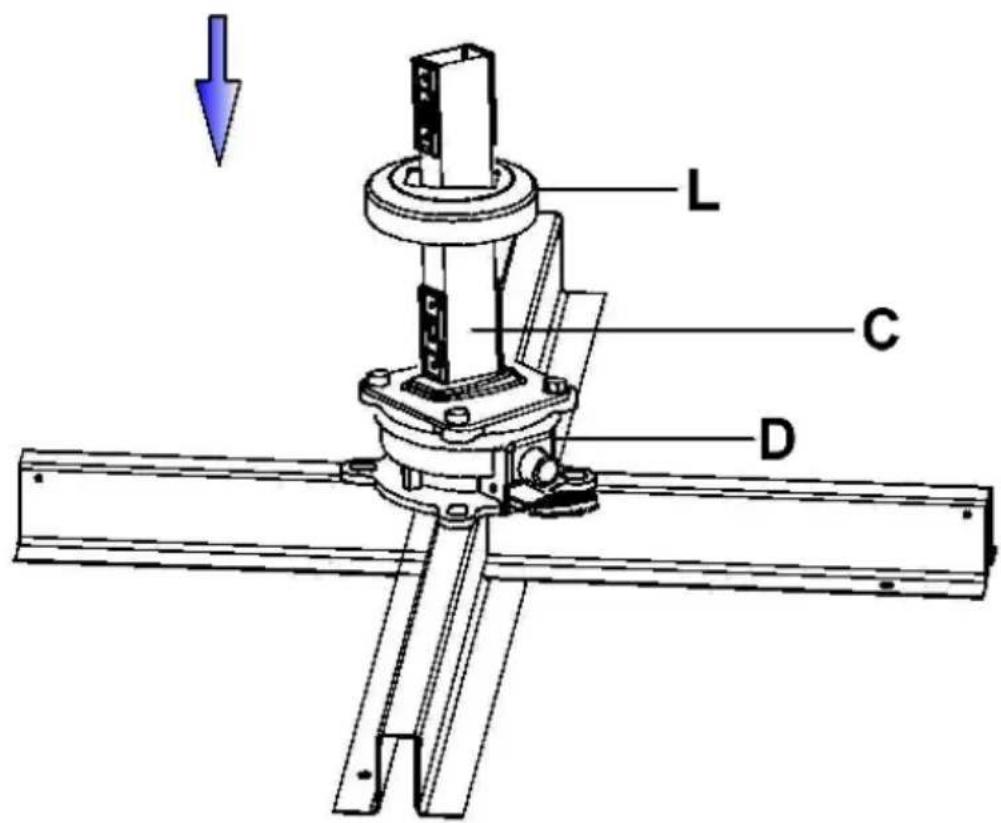

Aşezati acum capacul (L) ca în figură pe placa rotativă.

Decupajul dreptunghiular din capac trebuie să prezinte pe toate laturile o distanță uniformă față de suportul tubular. În caz contrar în etapa următoare există riscul ca tija umbrelei să deterioreze capacul.

L C D

Datorită greutății mari a umbrelei, următoarea etapă de montaj trebuie să fie efectuată de către două persoane.

400 cm ∅:

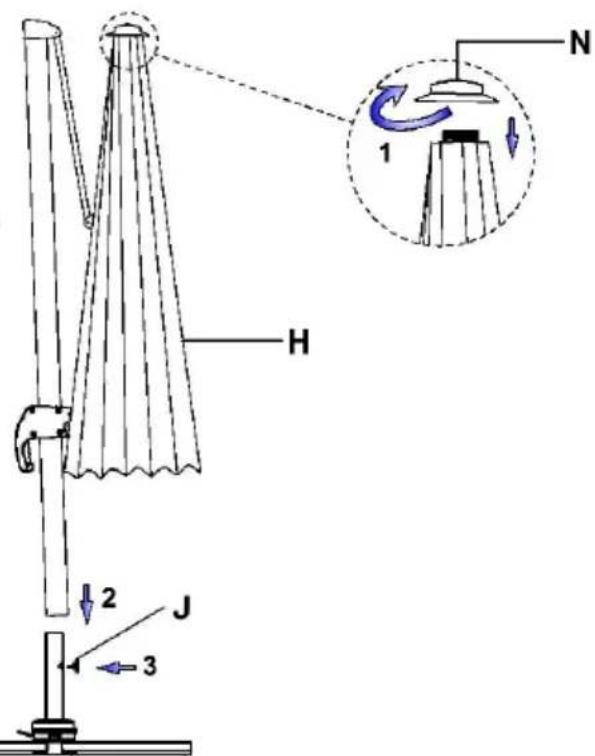

Introduceți umbrela pe suportul tubular, conform reprezentării din figură.

Aveți grijă ca umbrela să nu se înțepenească la introducerea (greșită) în tub.

Evitați să lăsați umbrela să cadă, întrucât astfel umbrela și capacul s-ar putea deteriora.

Acum asigurați umbrela cu şurubul (J).

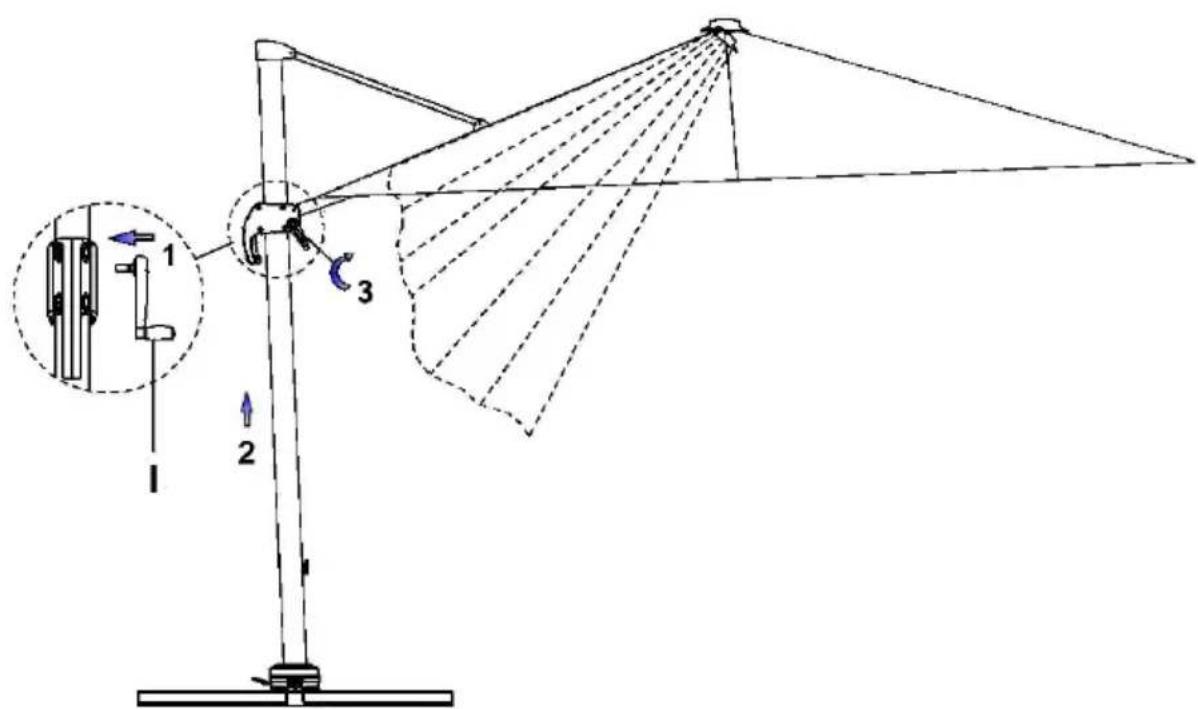

Se introduce manivela (I) în orificiul din carcasa manivelei și se apasă ferm până la fixare.

Prin rotirea manivelei în sensul acelor de ceas umbrela se deschide.

Asigurati-vă că nicio spiță de la umbrelă nu este blocată. Dacă este cazul se trage ușor de capetele spițelor către exterior.

Asigurați-vă că umbrela se poate deschide fără să se împiedice de ceva (peretele casei, masă, copac, ...)

În timp ce deschideți umbrela prin rotirea manivelei (I), deblocați maneta de la mâner și împingeți-l lent pe tijă în sus.

Umbrela este deschisă complet atunci când pânza acesteia este întinsă. Umbrela trebuie întotdeauna să fie deschisă complet.

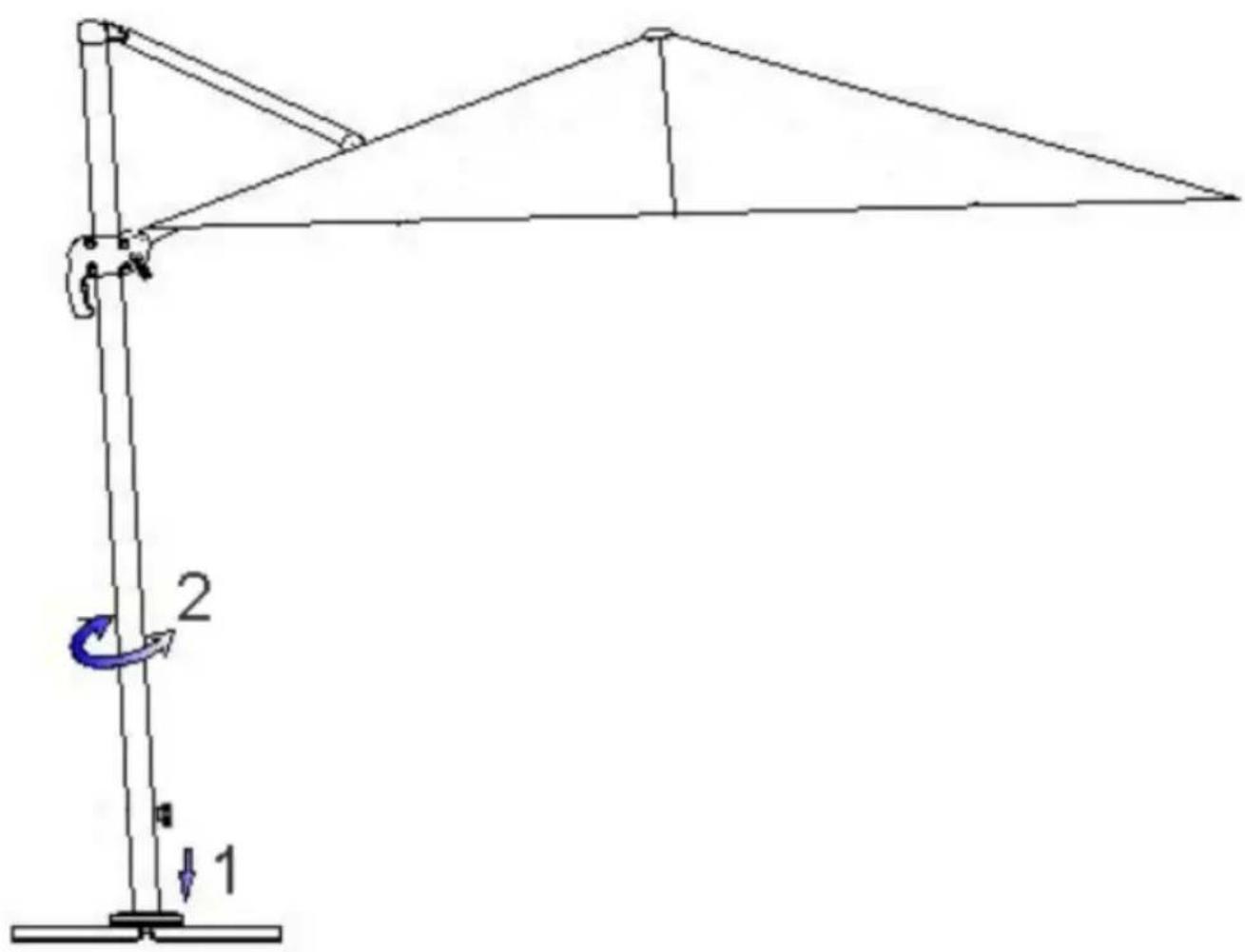

Prin actionarea pedalei se deblochează placa rotativă (D). Acum puteți să rotiți umbrela până în poziția dorită. La eliberarea pedalei placa rotativă este blocată din nou. Se lasă umbrela să se fixeze în cea mai apropiată poziție.

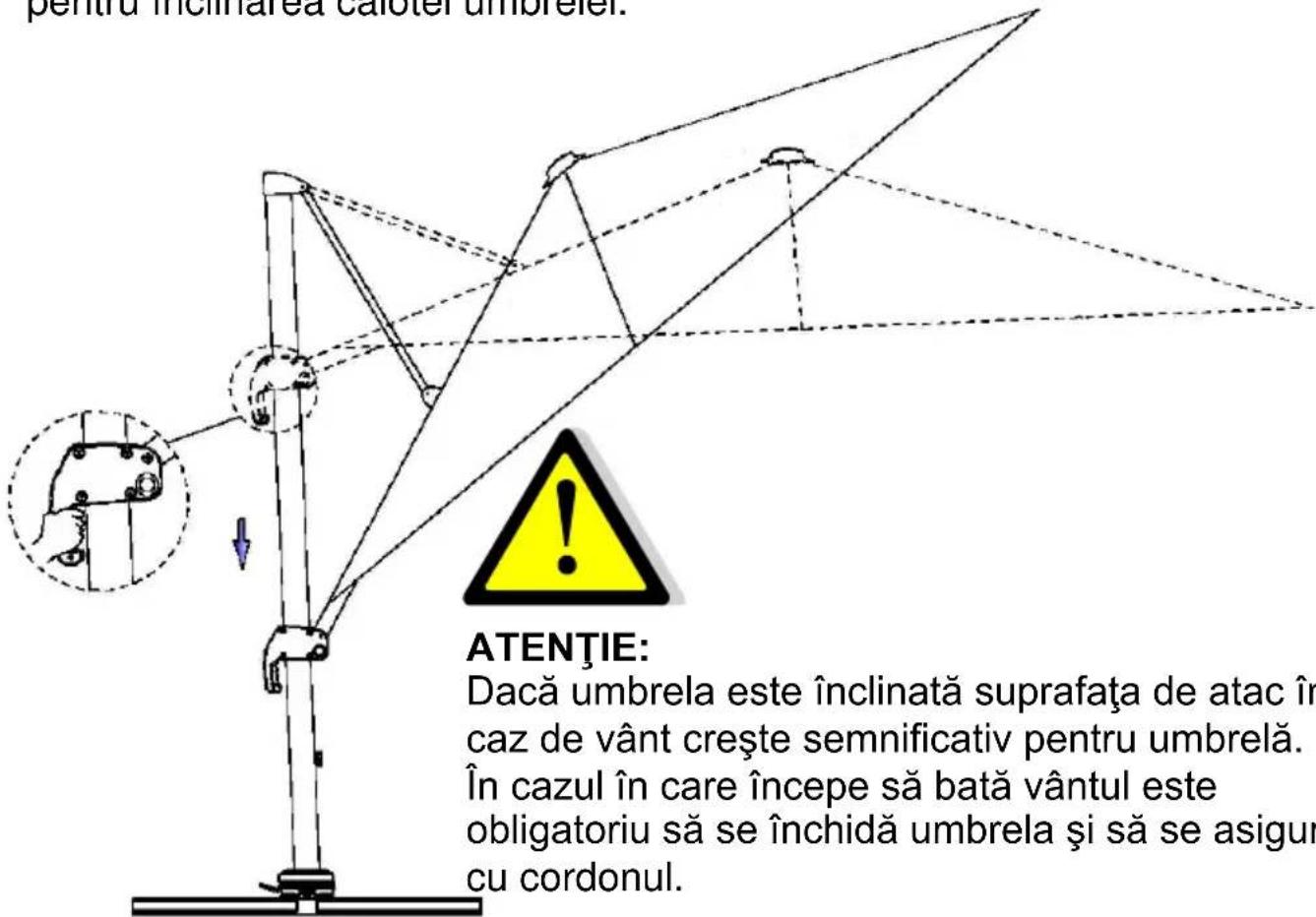

Blocarea la înclinarea dorită a calotei umbrelei:

Se împinge ferm maneta de pe mâner și prin împingere se ajustează înclinarea dorită a calotei umbrelei.

La eliberarea manetei umbrela se fixează în cea mai apropiată poziție pentru înclinarea calotei umbrelei.

pentru încinarea caloter umbreler! ATENTIE: Dacă umbrella este înclinată suprafața de atac în caz de vânt crește semnificativ pentru umbrelă. În cazul în care începe să bată vântul este obligatoriu să se închidă umbrella și să se asigur cu cordonul.

Închidere:

Pentru a se închide umbrela se apasă maneta de la mâner și se rotește manivela (I) în sens opus acelor de ceas în sensul „ÎNCHIS“ („ZU“). Simultan se lasă mânerul să gliseze lent în jos pe tijă.

Umbrela închisă se asigură cu cordonul. În cazul perioadelor mai lungi de neutilizare sau în caz de ploaie vă recomandăm să utilizati husa de protectie livrata

Curățare:

Murdăria neaderentă sau se îndepărtează cu o perie moale.

Prin clătire periodică cu apă curată se evită murdărirea accentuată a umbrelei.

În cazul murdăriei mai avansate umbrela poate să fie curățată cu apă călduță și cu o soluție slabă de săpun. În acest scop utilizati un burete sau o perie moale.

Atenție, următoarele tipuri de curățare nu sunt adecvate:

• Utilizarea aparatelor de curățare cu presiune înaltă (îndepărtează impregnarea de protectie)
• Spălarea pânzei umbrelei în mașina de spălat (îndepărtează impregnarea de protecție și atacă cusăturile)
  ■ Produse de curățare abrazive sau agresive
• Curățarea cu apă fierbinte (poate să conducă la intrarea la apă a țesăturii)

Depozitare:

Întotdeauna depozitați umbrela într-un loc uscat.

În special în cazul în care umbrela nu este utilizată un timp mai îndelungat trebuie să aveți grijă ca materialul să fie uscat. În caz contrar se poate ajunge la producerea de pete și apariția de mucegaiuri.

Placa rotativă conține doi rulmenți cu bile de calitate superioară. Acești rulmenți sunt protejați contra stropirii cu apă, totuși trebuie să aveți grijă ca suportul să nu fie expus excesiv la intemperii și murdărie.

Instrucțiuni de siguranță:

Această umbrelă de soare vă protejează de radiația UV directă. Pentru o protectie avansată, chiar și împotriva radiației UV indirecte, vă rugăm să utilizati un produs cosmetic corespunzător pentru protectie contra soarelui. În caz de ploaie sau zăpadă trebuie să se închidă umbrela – pericol de rupere.

În cazul în care începe să bată vântul trebuie să se închidă imediat umbrela și să se asigure corespunzător (cu cordonul, husa de protectie).

Umbrela deschisă nu trebuie să fie lăsată niciodată nesupravegheată.

Copiii nu trebuie lăsați singuri nesupravegheați în vecinătatea umbrelei.

Produsul nu este adecvat pentru utilizare pe terasele de pe acoperiş sau în alte locuri similar expuse la vânt!

Numai pentru utilizare privată în spații exterioare!

Utilizați obligatoriu plăci de pavaj cu dimensiunea de 50x50x5 cm.

Plăcile de pavaj mai mici sunt prea ușoare și reduc semnificativ stabilitatea umbrelei – pericol de vătămare corporală.

Nu aprindeți niciodată aparate de grill sau grătare (cu gaz, cărbune, electrice) sau foc deschis sub sau pe lângă umbrelă – pericol de incendiu.

Umbrela poate fi deteriorată de scânteile produse.

Nu utilizați niciodată aparate de încălzit (cu gaz, cu radiații infraroșii) sub umbrelă – pericol de incendiu.

Vă urăm să vă bucurați de noua umbrelă de soare produsă de noi.
