HASZNÁLATI ÚTMUTATÓ Rhodos Grande SCHNEIDER
HU Szerelési és kezelési utasítás 86 - 97
Szerelési és kezelési utasítás

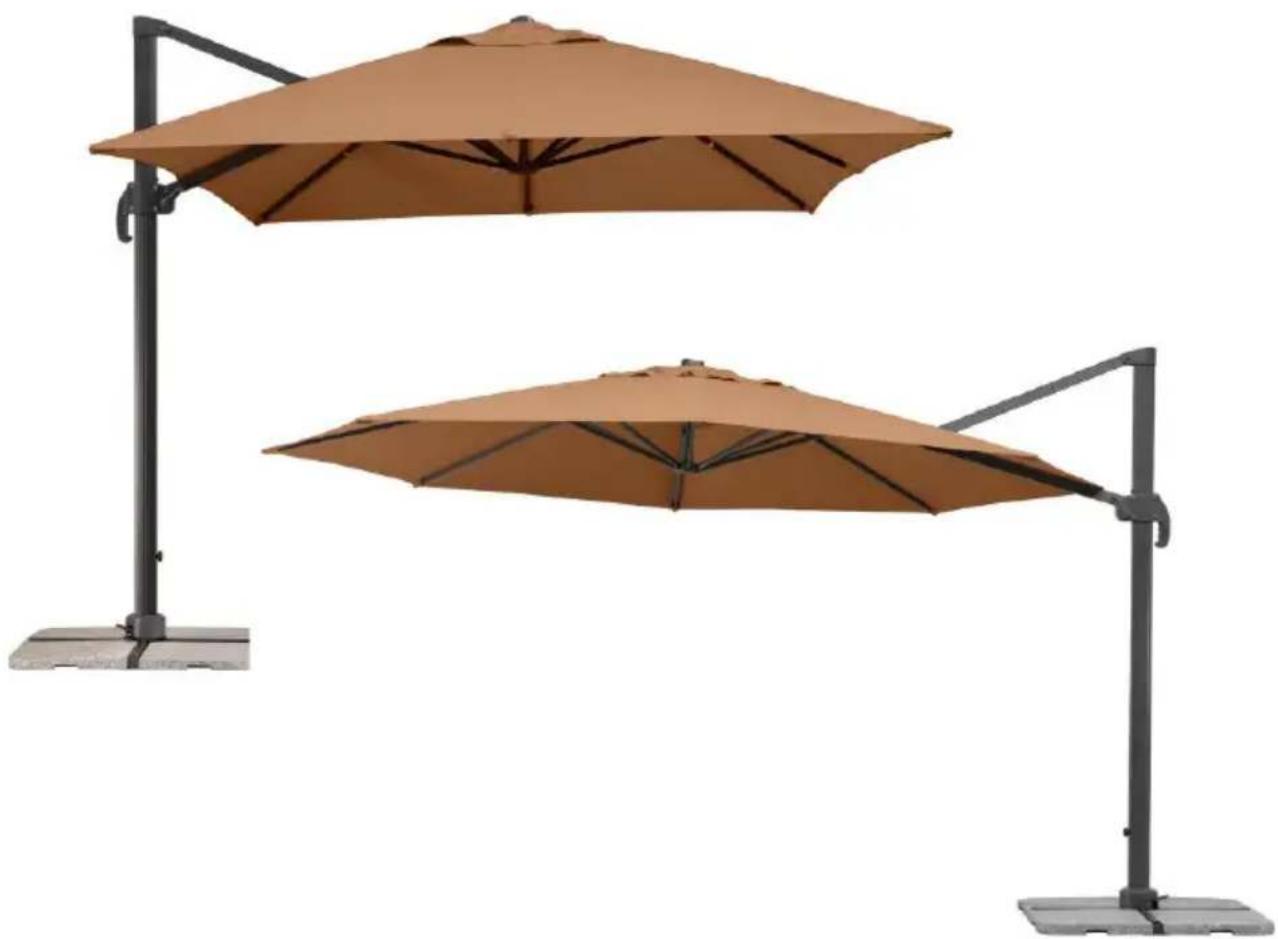

Karos napernyő
Rhodos Grande modell
(400 x 300 cm: cikkszám: 787-00
400 cm ∅: cikkszám: 789-00)
Igen Tisztelt Ügyfelünk!
Gratulálunk új napernyőjéhez.
Magas minőségű, technikailag is modern terméket vásárolt.
Ahhoz, hogy napernyőjében hosszú ideig öröme teljék, kérjük szánjon rá néhány percet ennek a Szerelési és kezelési utasításnak a figyelmes végigolvasására.
Pontosan tartsa be az itt leírtakat és órizze meg ezt a dokumentumot.
Alapvető tudnivalók
Az összeszerelés közben tartsa távol a gyermekeket.
Ne állítsa fel a napernyőt puha, homokos vagy nedves talajon.
Ha feltámad a szél, csukja össze a napernyőt és biztosítsa a hevederrel.
A kinyitott napernyőt ne hagyja felügyelet nélkül.
A szakszerűtlen használatból eredő károkra nem vállalunk garanciát.
Felépítés és összeszerelés
Ellenőrizze az alkatrészek hiánytalanságát. Ha az átfogó minőségellenőrzés dacára valamelyik alkatrész hibás lenne, lépjen kapcsolatba a napernyőt értékesítő kereskedővel. Ha lehetséges, őrizze meg a csomagoló dobozt az esetleges garanciális visszaküldéshez.
Darabjegyzék
| Alkatrész szám: | Cikkszám: | Ábra / leírás: | Darabs zám: |
| A | 400x300 cm:9112-787-00400 cm ∅:9112-789-00 |  lapos talp, alsó rész | 1 |
| B | 400x300 cm:9111-787-00400 cm ∅:9111-789-00 |  lapos talp, felső rész | 1 |
| C | 400x300 cm:9113-787-00400 cm ∅:9113-789-00 |  állványcső | 1 |
| D | 400x300 cm:9122-787-00400 cm ∅:9122-789-00 |  forgólap | 1 |
| E | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  csavar, M8x14 | 4 |
| F | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  csavar, M8x20 | 4 |
| G | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  alátét | 8 |
| H | --- |  ernyő | 1 |
| I | 400x300 cm:9108-787-00400 cm ∅:9108-789-00 |  kurbli | 1 |
| J | --- |  csavar | 1 |
| K | 400x300 cm:9114-787-00400 cm ∅:9114-789-00 |  imbuszkulcs | 1 |
| L | 400x300 cm:9153-787-00400 cm ∅:9153-789-00 |  sapka az állványcsövön, két részből | 1 |
| M | 400x300 cm:9119-787-00400 cm ∅:9119-789-00 | védőhuzat | 1 |
| N | 400x300 cm:9103-787-00400 cm ∅:9103-789-00 |  Top | 1 |
Pótalkatrészigényével forduljon a napernyőt értékesítő kereskedőhöz.
Az alkatrészek összecserélésének megelőzésére használja a fenti cikkszámokat.
Összeszerelés

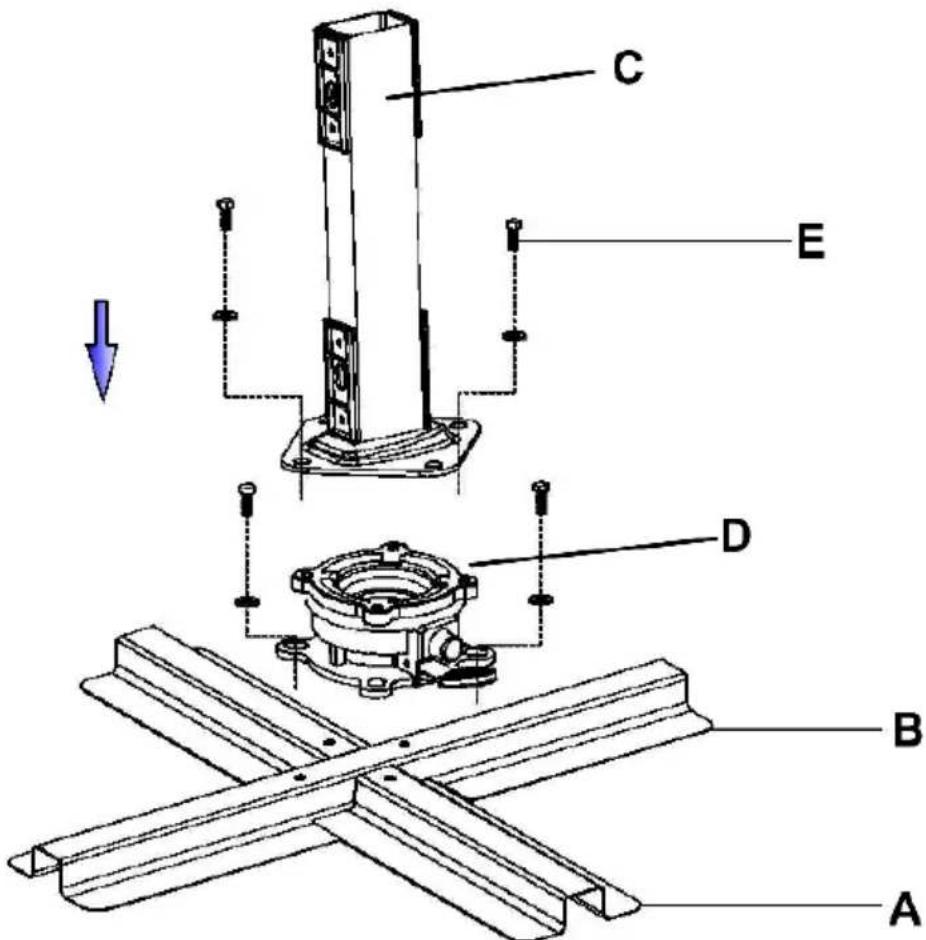

A lapos talp két részét (A + B) az ábra szerint helyezze egymásra és csavarozza össze a forgólappal. (D).
Használja ehhez az M8x20-as csavarokat (F) és mindegyikhez egy alátétet (G).
Ez után csavarozza az állványcsövet (C) a forgótalpra (D).
Használja ehhez az M8x14-es csavarokat (E) és mindegyikhez egy alátétet (G).
FIGYELMEZTETÉS:
Az állványcső 3°-ban hátra döl.
Ez így helyes, nem ok a reklamációra.
Ez megakadályozza, hogy kinyitott ernyőnél
az árboc előre döljön és a teljes ernyő
elveszítse harmonikus megjelenését.
Feltétlenül helyezze be mind a négy 50x50x5 cm-es járdalapot!
Soha ne használja az ernyő állványát a járdalapok nélkül.

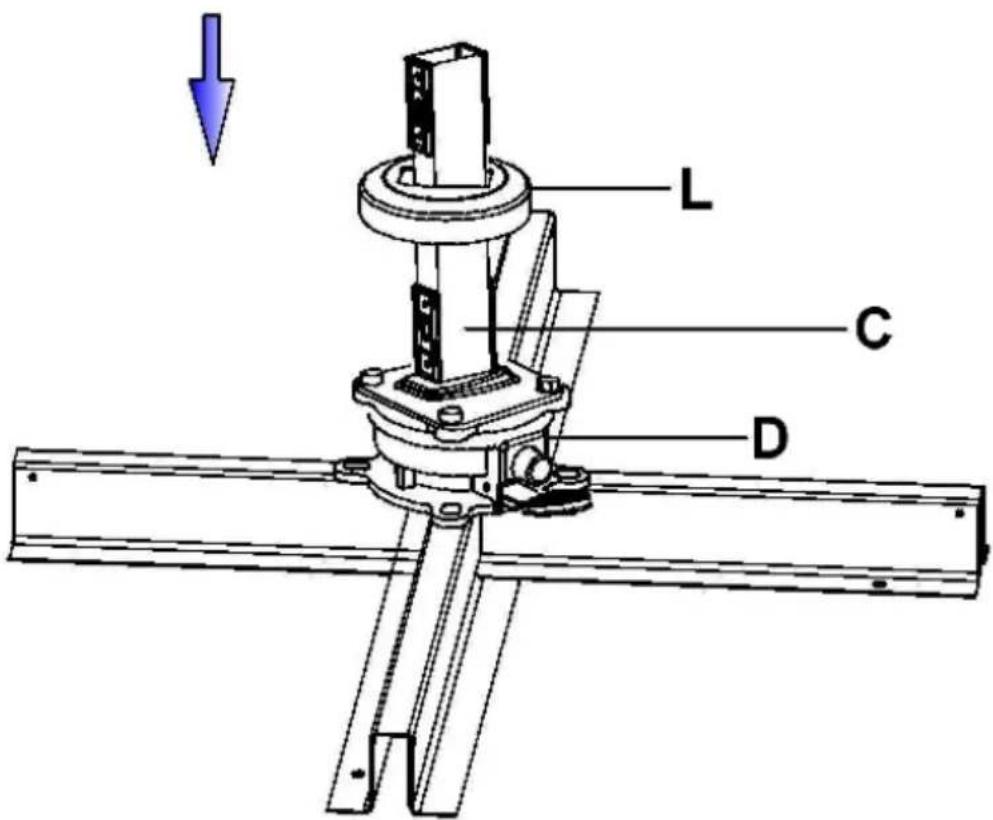

Az ábra szerint helyezze a burkolatot (L) a forgólapra.
A fedél szögletes kivágása minden oldalán egyforma távolságra legyen az állványcsőtől. Különben a következő lépésben az árboc megsértheti a burkolatot.


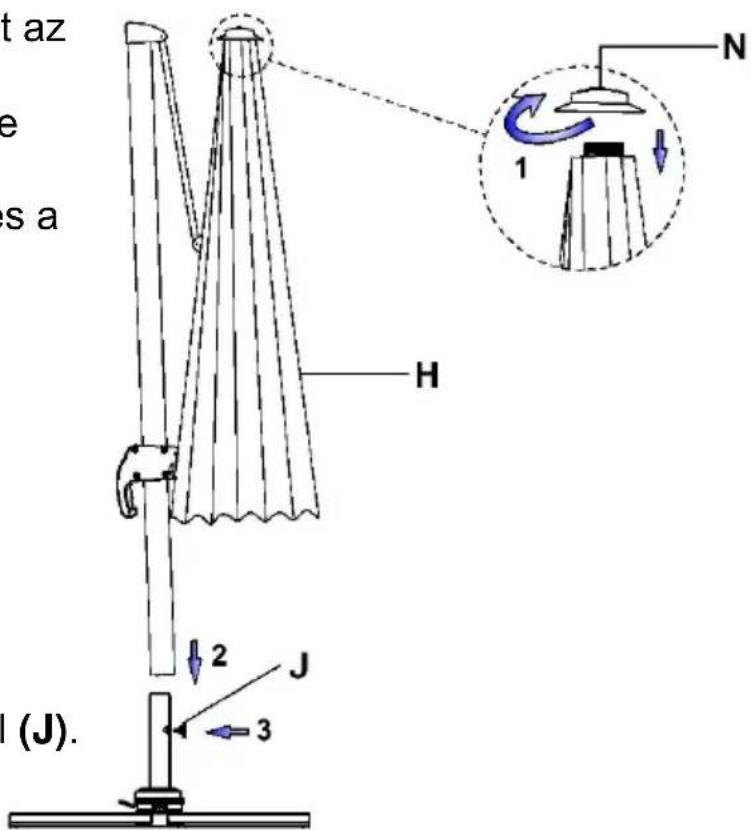

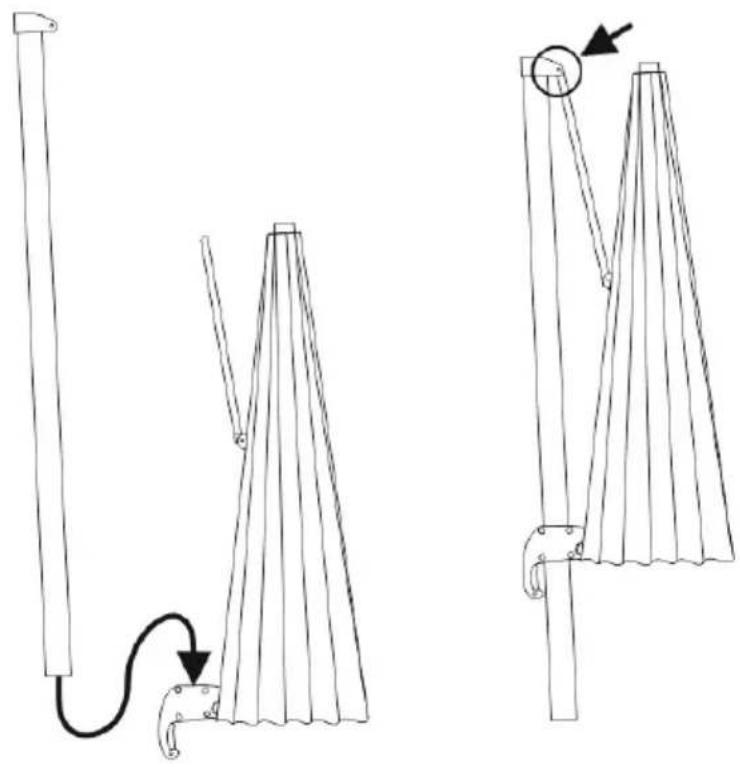

L C DAz ernyő súlya miatt a következő szerelési lépéseket segítővel végezze el.
400 cm ∅:
Az ábra szerint húzza az ernyőt az állványcsőre.
Ügyeljen arra, hogy az ernyő ne ferdüljön el.
Ne ejtse le az ernyőt, mert az és a zárósapka is megsérülhet.
Kezelés

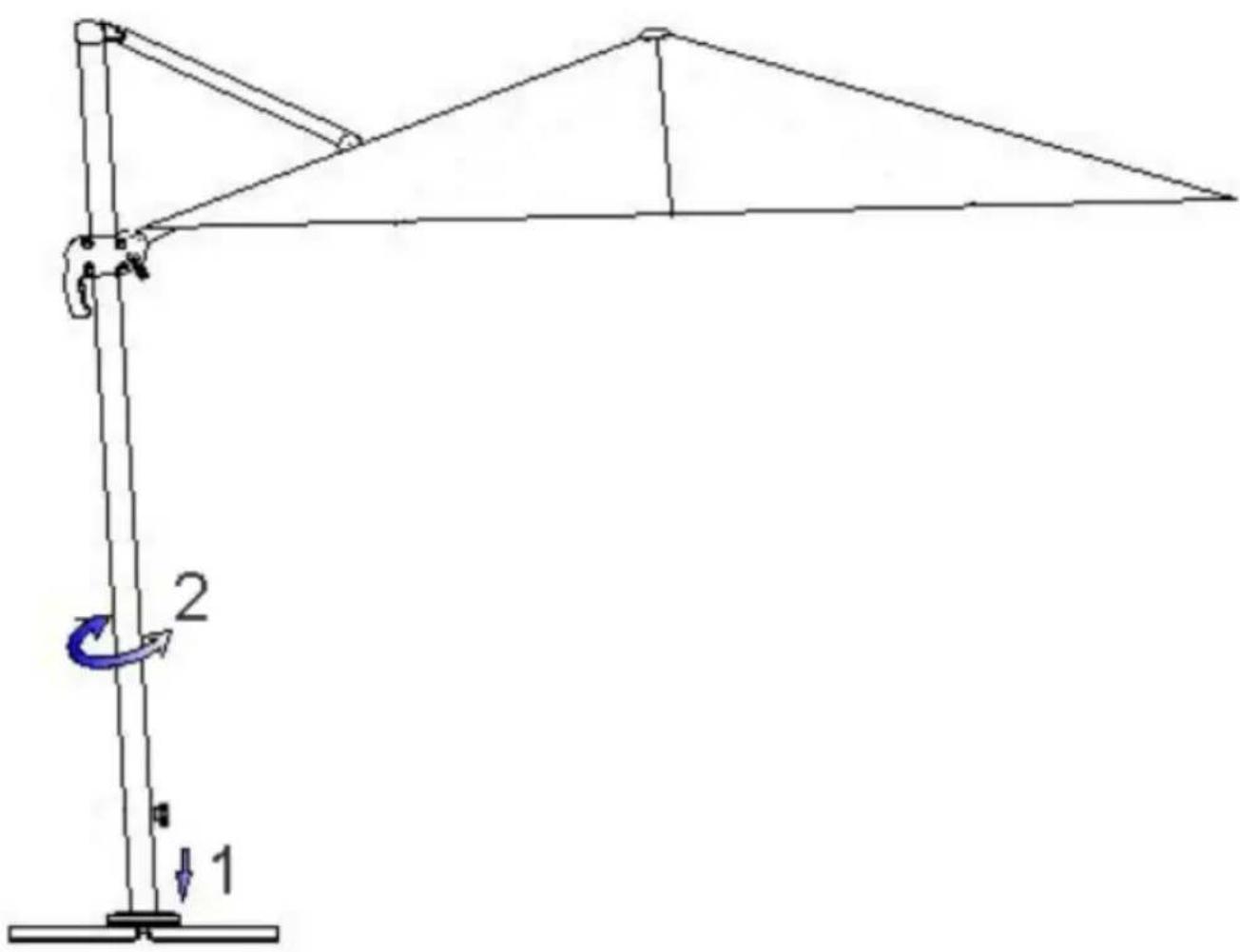

Kinyitás:

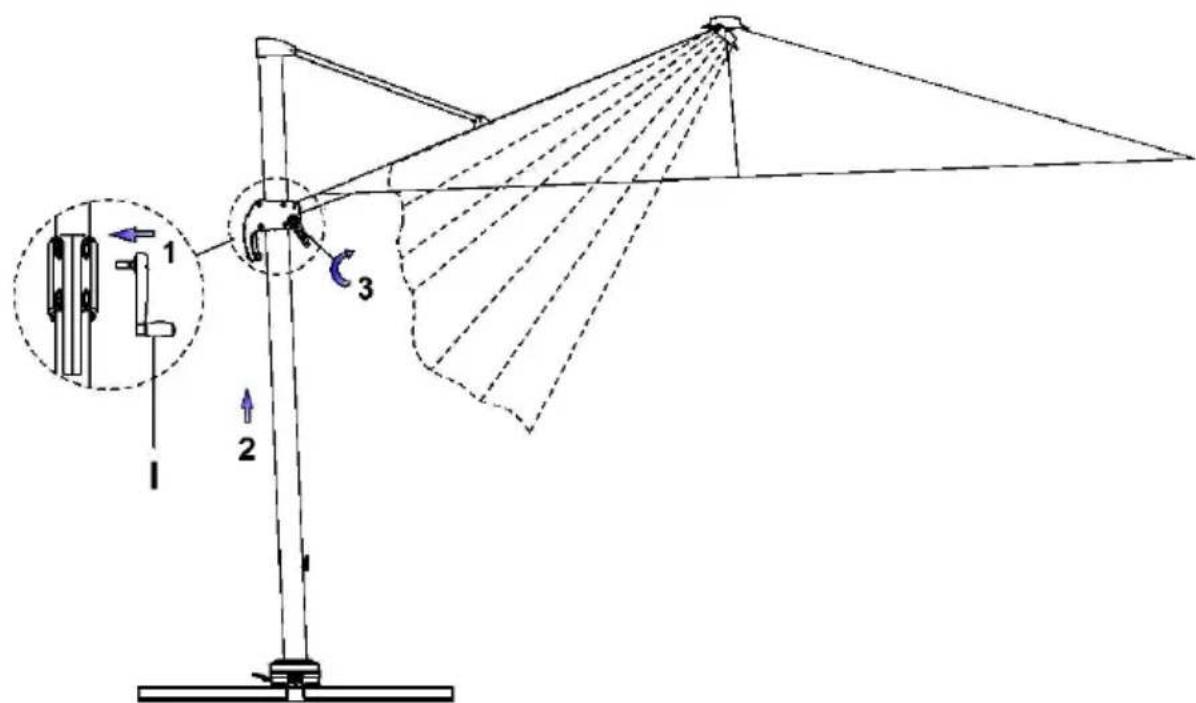

Helyezze a kurblit (H) a ház nyílásába és nyomja be, hogy bepattanjon. A kurbli óramutató járásával megegyező irányba forgatásával az ernyő kinyílik.
Győződjön meg arról, hogy az ernyő bordái nincsenek elferdülve. Ellenkező esetben kissé húzza kifelé a bordák végét.
Biztosítsa, hogy az ernyő akadálytalanul nyílni tudjon (ház fala, asztal, fa, ...).
Miközben a kurbli (I) forgatásával nyitja az ernyőt, oldja ki a kézikart a fogantyún és lassan tolja felfelé a rúdon.
Az ernyőt akkor nyitotta ki teljesen, ha feszül a huzata. Mindig teljesen nyissa ki az ernyőt.
A lábpedál működtetésével lehet a forgótalpat (D) kioldani. Ez után az ernyőt a kívánt helyzetbe forgathatja. A lábpedál elengedésével a forgótalp (D) ismét rögzítődik. Hagyja a forgótalpat a következő helyzetébe beakadni.

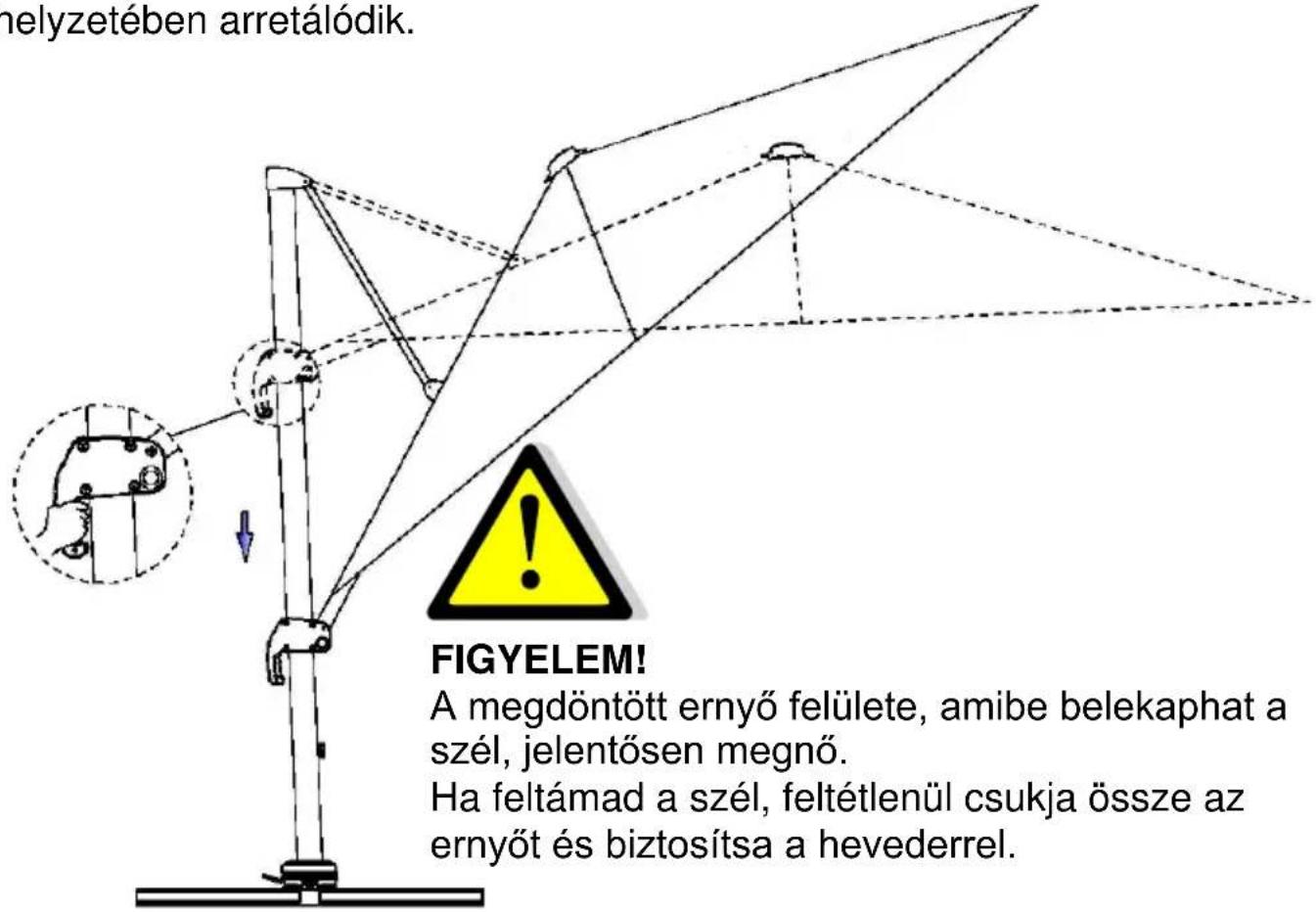

Az ernyő kívánt dölésének rögzítése:
Erősen nyomja be a kézikart a fogantyún és az eltolásával állítsa be a tető kívánt dőlését.
A kézikar elengedésével az ernyő a tető dőlésének legközelebbi helyzetében arretálódik.
Az ernyő összecsukásához nyomja be a fogón levő kézi kart és forgassa a kurblit (I) az óramutató járásával ellenkező "ZU" irányba.
Egyidejüleg hagyja a fogót lassan lesiklani az árbocon.
Az összecsukott ernyőt biztosítsa a hevederrel.
Hosszabb használaton kívül, vagy eső esetén javasoljuk a csomagban található védőhuzat használatát.
Tisztítás:
Puha kefével távolítsa el a laza szennyeződést, port.
A tiszta vízzel történő rendszeres leöblítéssel megelőzheti a nagyobb elszennyeződését.
A durva szennyeződéseket langyos, szappanos vízzel távolíthatja el az ernyőröl. Ehhez szivacsot vagy puha kefét használjon.
Figyelem! Az alábbi tisztítási módok nem alkalmazhatók:
■ nagynyomású mosó (eltávolítja a védő impregnálást),
- a hozat mosógéppel történő mosása (eltávolítja a védő impregnálást és kikezdi a varrást),
- éles vagy csiszoló tisztítószerek használata,
- tisztítás forró vízzel (az anyag összemehet).
Tárolás:
Az ernyőt mindig száraz helyen tárolja.
Különösen hosszabb tárolás előtt győződjön meg arról, hogy az ernyő huzata száraz legyen. Különben foltosodhat és penészedhet.
A forgólapban két golyóscsapágy van. Ezek ugyan freccsenő víztől védettek, mégis ügyeljen arra, hogy az állványt ne tegye ki fölöslegesen az időjárás hatásainak.
Biztonsági előírások:
Ez a napernyő megvédi Önt a közvetlen UV-sugárzás elől. A közvetett UV-sugárzás elleni védelemként használjon megfelelő napvédő kozmetikumot.
Esőben vagy havazáskor csukja össze az ernyőt - különben eltörhet.
Ha feltámad a szél, feltétlenül csukja össze az ernyőt és biztosítsa (a hevederrel és a védőhuzattal).
Sose hagyja felügyelet nélkül a kinyitott ernyőt.
Ne hagyja a gyermekeket felügyelet nélkül az ernyővel.
Tetőteraszon vagy más, hasonlóan szélnek kitett helyen nem használható!
Csak magáncélú, kültéri használatra!
Feltétlenül 50x50x5 cm méretű járdalapokat használjon.
A kisebbek túl könnyűek, jelentősen csökkentik az ernyő állékonyságát - balesetveszélyesek.
Sose használjon grillberendezést (gázos, faszenes, elektromos) vagy gyújtson nyílt lángot az ernyő alatt vagy mellette - tüzveszélyes. Az ernyő a szálló szikráktól is károsodhat.
Sose használjon fütőberendezést (gázos, infravörös) az ernyő alatt - tüzveszélyes.
Sok örömet kívánunk Önnek, az általunk gyártott új ernyőjéhez.
SCHNEIDER
SCHIRME
