Rhodos Grande - Parasol SCHNEIDER - Gratis gebruiksaanwijzing en handleiding

Merk	Schneider
Model	Rhodos Grande
Producttype	Excentrische parasol
Beschikbare afmetingen	400 x 300 cm (rechthoekig) of 400 cm diameter (rond)
Artikelreferenties	787-00 (rechthoekig) / 789-00 (rond)
Materiaal van het doek	Niet gespecificeerd (UV-bestendig)
Mast	Verticale buis 3° naar achteren gekanteld
Voet	Draaivoet met kogellagers
Gewicht van de parasol alleen	Niet gespecificeerd (zwaar, vereist 4 tegels van 50x50x5 cm)
Gewicht van de aanbevolen tegels	Elke tegel: 50x50x5 cm (gewicht niet gespecificeerd)
Voeding	Geen (handmatige slinger)
Openingsmechanisme	Slinger, rechtsom draaien om te openen
Sluitmechanisme	Slinger, linksom draaien
Rotatie	360° via pedaal op draaivoet
Kanteling	Verstelbaar via handmatige hendel op de handgreep
UV-bescherming	Ja, tegen directe UV-straling
Gebruik	Alleen privé buiten
Windbestendigheid	Moet bij wind worden gesloten; niet onbeheerd achterlaten
Onderhoud en reiniging	Zachte borstel, lauw water en mild wasmiddel; geen hogedrukreiniger of wasmachine
Opslag	Droge plaats; beschermhoes meegeleverd
Reserveonderdelen	Verkrijgbaar bij de dealer met specifieke artikelreferenties
Veiligheid	Niet gebruiken onder een grill of verwarming; houd kinderen uit de buurt tijdens montage
Inbegrepen accessoires	Slinger, inbussleutel, schroeven, beschermkap, beschermhoes

Veelgestelde vragen - Rhodos Grande SCHNEIDER

Wat zijn de afmetingen van de Rhodos Grande parasol?

De parasol is verkrijgbaar in twee formaten: rechthoekig 400 x 300 cm (ref. 787-00) en rond 400 cm diameter (ref. 789-00).

Hoe open en sluit ik de parasol?

Steek de slinger in de daarvoor bestemde opening en draai rechtsom om te openen, linksom om te sluiten. Bedien tegelijkertijd de handmatige hendel op de handgreep om de beweging te begeleiden.

Hoe kantel ik de parasol?

Druk stevig op de handmatige hendel op de handgreep en schuif de handgreep om de gewenste kanteling in te stellen. Laat de hendel los om de positie te vergrendelen.

Hoe draai ik de parasol?

Bedien het pedaal op de draaivoet om de rotatie te ontgrendelen, draai vervolgens de parasol handmatig. Laat het pedaal los om hem in de volgende positie te vergrendelen.

Welke voorzorgsmaatregelen moet ik nemen bij wind?

Bij wind sluit u de parasol onmiddellijk en bevestig hem met de riem. Laat hem nooit open en onbeheerd achter. De parasol is niet geschikt voor dakterrassen of zeer blootgestelde plaatsen.

Hoe reinig ik het doek van de parasol?

Gebruik een zachte borstel en lauw water met een mild wasmiddel. Spoel regelmatig met schoon water. Vermijd hogedrukreinigers, wassen in de machine, schurende materialen en heet water.

Welk type ondersteuning (tegels) moet ik gebruiken?

Gebruik absoluut 4 betontegels van 50x50x5 cm geplaatst op de tegelhouder. Kleinere of lichtere tegels beïnvloeden de stabiliteit en vormen een risico op letsel.

Kan ik de parasol gebruiken in de regen of sneeuw?

Nee. Bij regen of sneeuw moet de parasol worden gesloten om breuk te voorkomen. Gebruik de meegeleverde beschermhoes bij langdurig niet-gebruik.

Waar kan ik reserveonderdelen krijgen?

Neem contact op met de dealer waar u de parasol hebt gekocht. Gebruik de artikelreferenties in de handleiding om verwarring te voorkomen.

Kan ik een verwarming of barbecue onder de parasol gebruiken?

Nee, dat is gevaarlijk. Steek nooit een grill aan (gas, houtskool, elektrisch) of open vuur in de buurt, en gebruik geen verwarmingstoestellen onder de parasol: risico op brand en beschadiging.

GEBRUIKSAANWIJZING Rhodos Grande SCHNEIDER

Hartelijk gefeliciteerd met de aankoop van uw nieuwe parasol.

U hebt zowel een kwalitatief als technisch hoogwaardig product verworven.

Wij vragen u om enkele minuten de tijd te nemen en deze montage- en bedieningshandleiding aandachtig te lezen, zodat u lang plezier zult hebben van deze parasol.

Volg de opgaven a.u.b. precies op en sla deze handleiding op.

Principièle instructies

Tijdens de montage kinderen uit de buurt houden.

De parasol nooit op zachte, zanderige of vochtige ondergrond opstellen.

Bij opstekende wind de parasol sluiten en borgen met de riem.

Laat de parasol nooit zonder toezicht in geopende positie.

Geen aansprakelijkheid voor beschadigingen die zijn veroorzaakt door ondeskundig gebruik.

Opbouw en montage

Controleer a.u.b. of alle onderdelen compleet zijn. Mocht ondanks omvangrijke kwaliteitsborging toch een onderdeel defect zijn of ontbreken, neem dan a.u.b. contact op met de speciaalzaak waarbij u deze parasol hebt gekocht. Bewaar zo mogelijk de doos voor eventueel mogelijke retourzending voor garantiedoeleinden a.u.b.

Onderdelenlijst

Dnderdeelnr.:	Artikelnr.:	Afbeelding / omschrijving:	Aantal:
A	400x300 cm:9112-787-00400 cm ∅:9112-789-00	Plaatstandaard, ondergedeelte	1
B	400x300 cm:9111-787-00400 cm ∅:9111-789-00	Plaatstandaard, bovengedeelte	1
C	400x300 cm:9113-787-00400 cm ∅:9113-789-00	Standbuis	1
D	400x300 cm:9122-787-00400 cm ∅:9122-789-00	Draaiplaat	1
E	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Schroef M8x14	4
F	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Schroef M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Onderlegring	8
H	---	Parasol	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	Draaikruk	1
J	---	Schroef	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Inbussleutel	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	Afdekdop bij de standbuis, tweedelig	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	Beschermhoes	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

Neem voor bestellingen van onderdelen a.u.b. contact op met de speciaalzaak waarbij u ook deze parasol hebt gekocht.

Gebruik a.u.b. de boven aangegeven artikelnummers om verwisselingen te voorkomen.

Montage

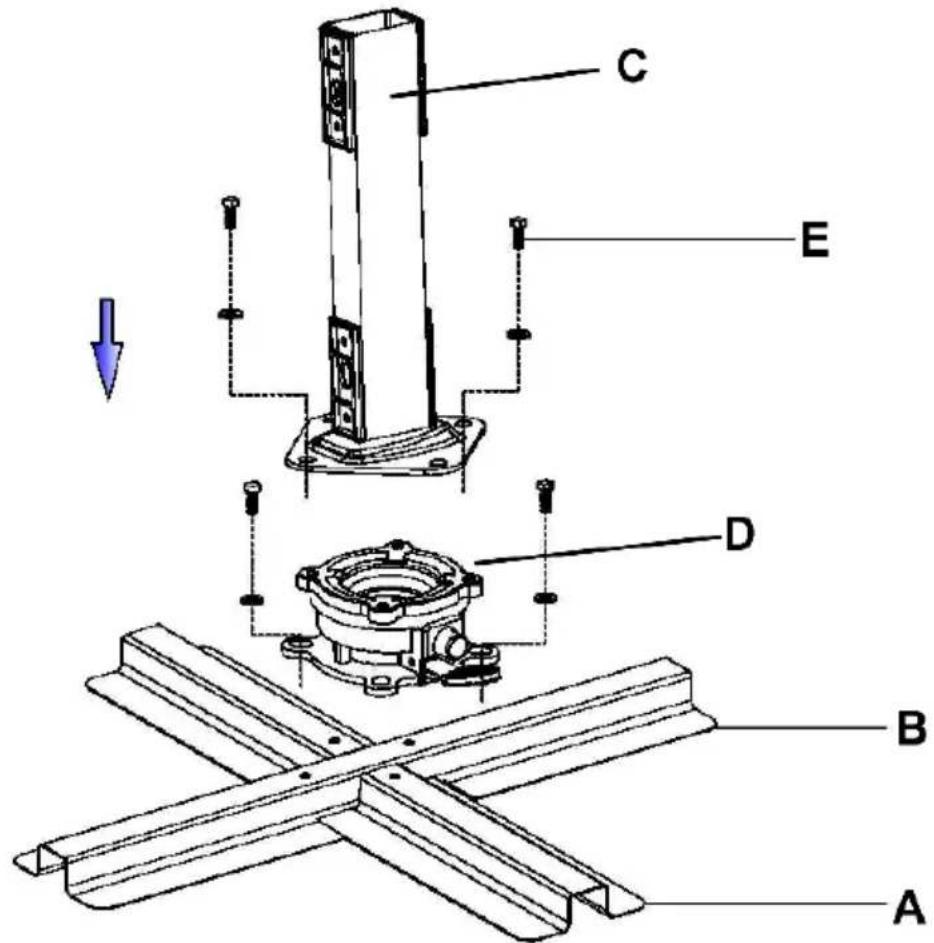

Beide delen van de plaatstandaard (A + B) zoals afgebeeld op elkaar leggen en aan de draaiplaat (D) vastschroeven.

Gebruik hiervoor de schroeven M8x20 (F) en telkens een onderlegring (G).

Vervolgens de standbuis (C) aan de draaiplaat (D) vastschroeven.

Gebruik hiervoor de schroeven M8x14 (E) en telkens een onderlegring (G).

INSTRUCTIE:

De standbuis helt 3°achterover.

Dat is correct en vormt geen reden voor reclamatie.

Hierdoor wordt voorkomen dat de mast voorover hangt wanneer de parasol geopend is,en het zorgt ervoor dat de parasol harmonieus oogt.

Plaats nu de gemonteerde plaatstandaard op de beoogde positie. Let op dat de ondergrond vast en horizontaal is.

Leg nu 4 wegplaten in de plaatstandaard.

Absoluut alle vier wegplaten met 50x50x5 cm inleggen! De parasolstandaard nooit zonder wegplaten gebruiken.

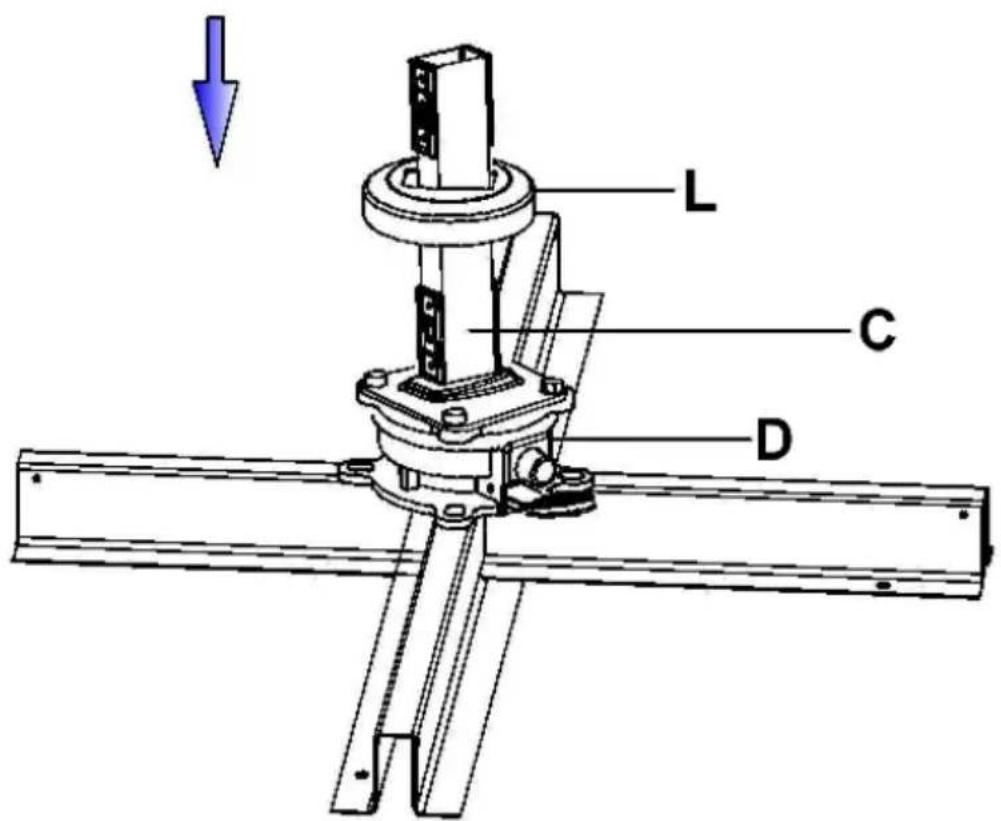

Plaats nu de afdekking (L) zoals weergegeven op de draaiplaat.

De rechthoekige uitsparing van de afdekking moet aan alle kanten een gelijkmatige afstand tot de standbuis bezitten. Anders kan de mast in de volgende stap de afdekking beschadigen.

De volgende stap van de montage moet u op grond van het vrij hoge gewicht van de parasol met behulp van een helper uitvoeren.

400 cm ∅:

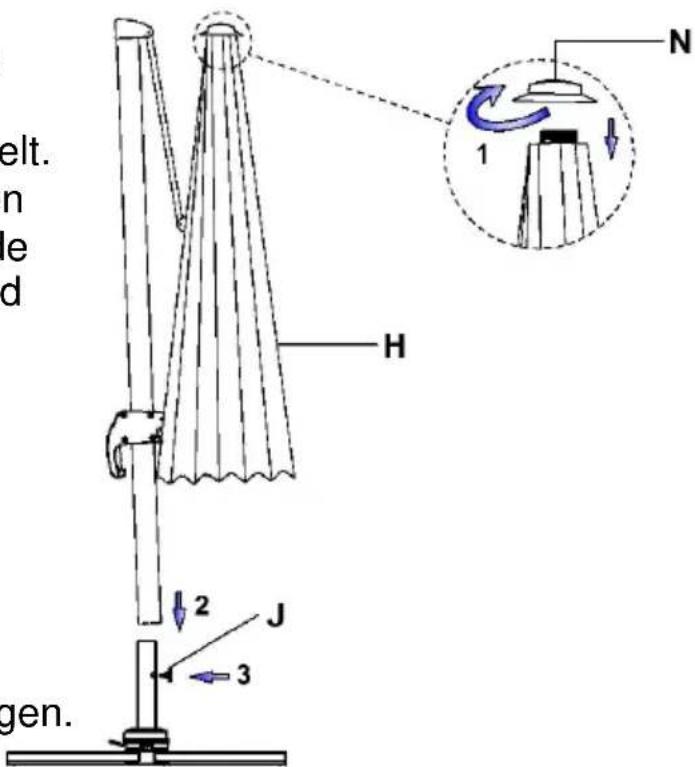

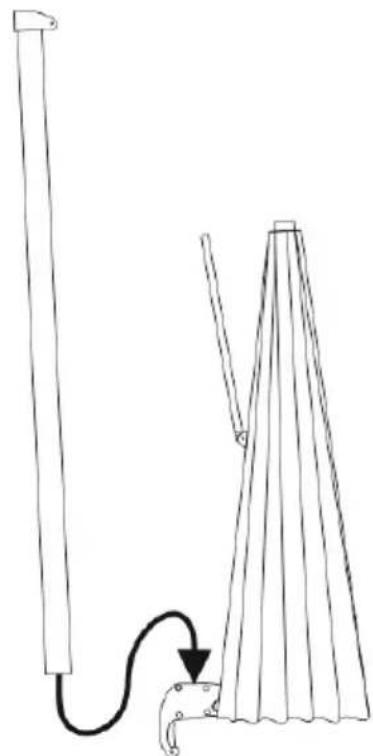

Zet de parasol zoals afgebeeld op de standbuis.

Let hierbij op dat de parasol niet kantelt. Voorkom om de parasol naar beneden te laten vallen, zowel de parasol als de afdekdop zouden hierdoor beschadigd kunnen raken.

Nu de parasol met de schroef (J) borgen.

Bediening

Openen:

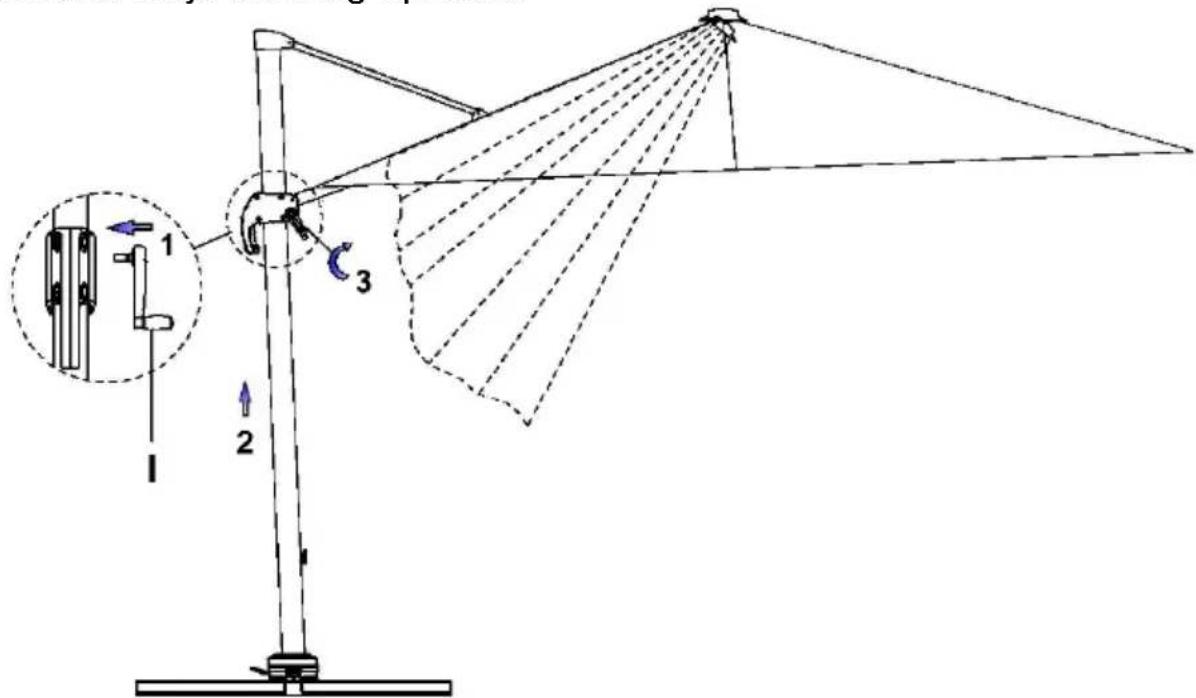

De draaikruk (I) in de opening bij de krukbehuizing plaatsen en stevig indrukken totdat hij vastklikt.

Door de draaikruk met de wijzers van de klok mee te draaien gaat de parasol open.

Controleer of geen steunstangen bij de parasol gekanteld zijn. Indien nodig de uiteinden van de steunstangen licht naar buiten trekken.

Controleer of de parasol zonder belemmering kan worden geopend (huismuur, tafel, boom, ...)

Terwijl u de parasol opent door aan de draaikruk (I) te draaien, deblokkeert u de handhendel bij de greep en schuift u deze langzaam langs de staaf omhoog.

De parasol is volledig geopend, wanneer de bekleding gespannen is. De parasol altijd volledig openen.

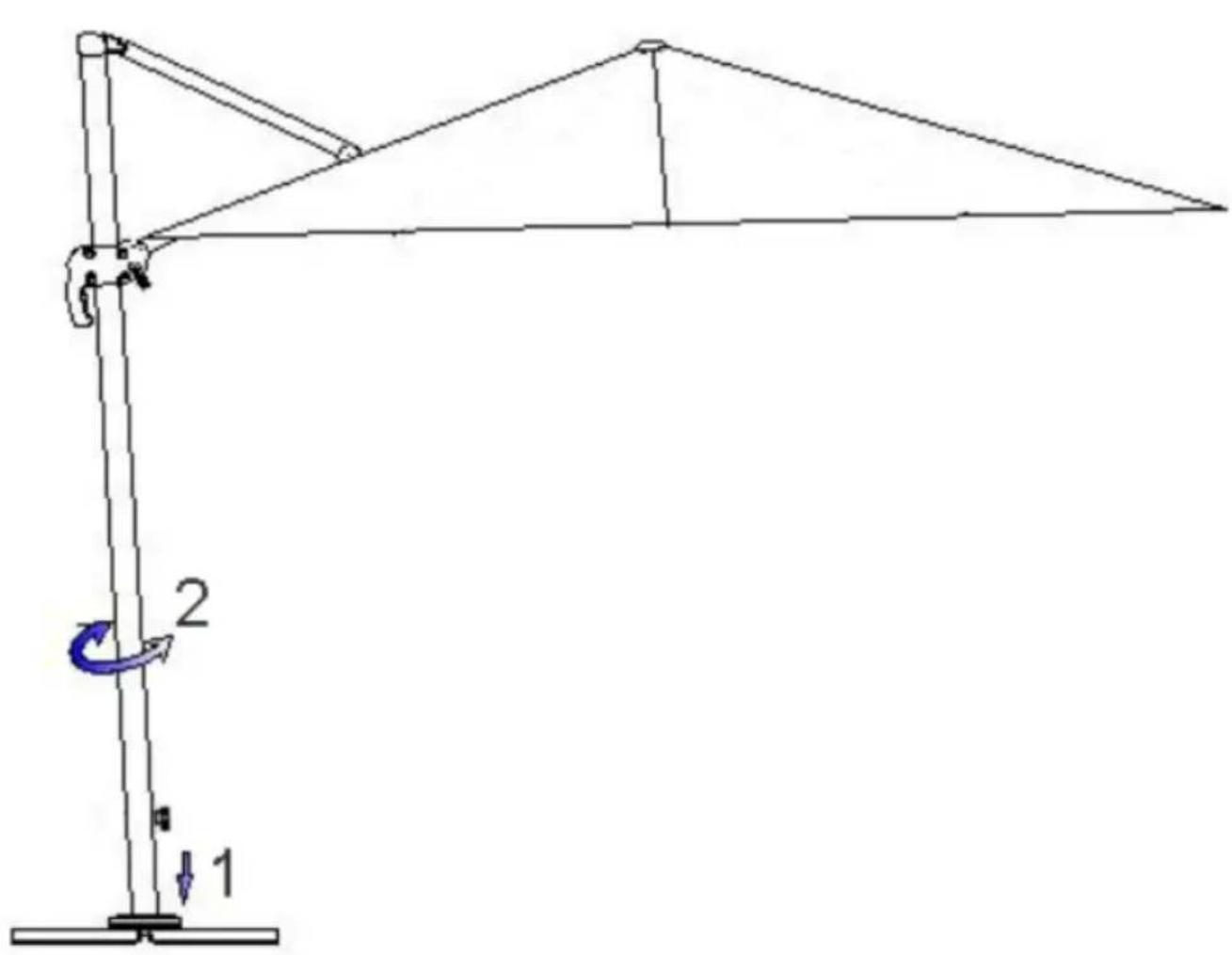

Door het voetpedaal te gebruiken wordt de draaiplaat (D) gedeblokkeerd.

Nu kunt u de parasol naar de gewenste positie draaien.

Wanneer de last weer van het voetpedaal wordt gehaald, wordt de draaiplaat weer geblokkeerd.

De parasol laten vastklikken op de dichtstbijzijnde positie.

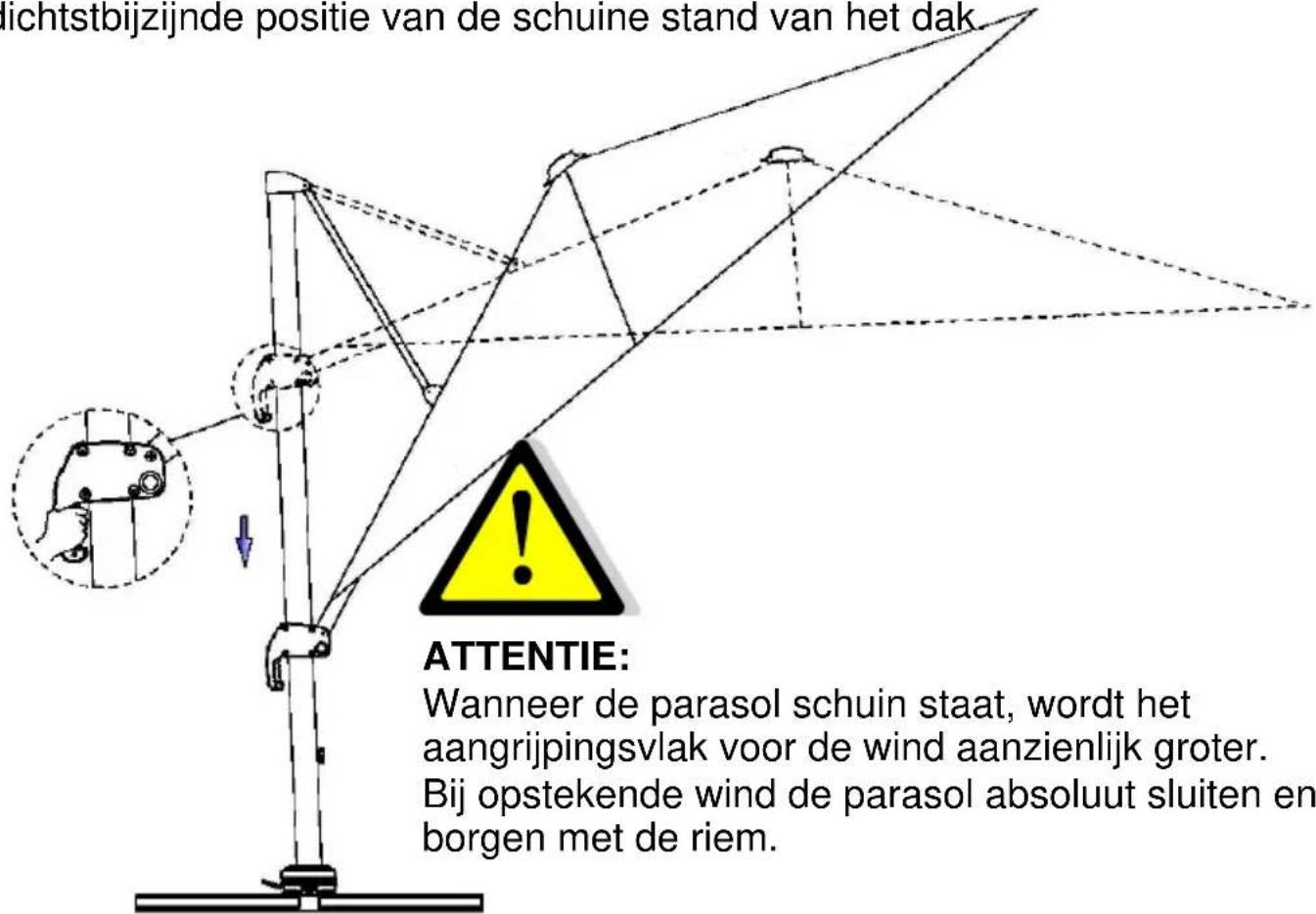

Vergrendeling van de gewenste schuine stand van het dak:

De handhendel bij de greep stevig indrukken en door verschuiving de gewenste schuine stand van het dak instellen.

Als de handhendel wordt losgelaten, klikt de parasol vast in de dichtstbijzijnde positie van de schuine stand van het dak

Sluiten:

Om de parasol te sluiten de handhendel aan de greep indrukken en de draaikruk (I) tegen de wijzers van de klok in de richting „DICHT“ draaien. Tegelijkertijd de greep langzaam langs de staaf omlaag laten glijden.

De gesloten parasol borgen met de riem.

Wij adviseren om de meegeleverde beschermhoes te gebruiken wanneer de parasol vrij lang niet wordt gebruikt of tijdens regen.

Reiniging:

Los vuil of stof met een zachte borstel verwijderen.

U voorkomt tamelijk grote vervuiling door regelmatig af te spoelen met helder water.

Bij vrij grove vervuiling kan de parasol worden gereinigd met lauw water en zacht zeepsop. Gebruik hiervoor een spons of een zachte borstel.

Attentie, de volgende soorten reiniging zijn niet geschikt:

• Gebruik van hogedrukreinigers (verwijdert de beschermende impregnering)
• Bekleding in de wasmachine wassen (verwijdert de beschermende impregnering en tast de naden aan)
  ■ Schurende of scherpe reinigingsmiddelen
  ■ Reinigen met heet water (kan leiden tot krimpen van de stof)

Opslag:

Sla de parasol altijd op een droge plaats op.

Vooral wanneer de parasol vrij lang niet wordt gebruikt, moet u erop letten dat de bespanning droog is. Anders kunnen er vochtvlekken en schimmelvorming optreden.

De draaiplaat bevat twee hoogwaardige kogellagers. Deze lagers zijn wel beschermd tegen spatwater, maar u moet er desondanks op letten dat de staander niet bovenmatig blootgesteld wordt aan het weer en aan vuil.

Veiligheidsinstructies:

Deze parasol beschermt u tegen directe UV-straling. Gebruik voor volledige bescherming, ook tegen indirecte UV-straling, bovendien een geschikt cosmetisch zonnebrandmiddel a.u.b.

Bij regen of sneeuwval moet de parasol gesloten worden – gevaar voor breuk.

Bij opstekende wind de parasol per ommegaande sluiten en voldoende borgen (band, beschermhoes).

Laat de geopende parasol nooit zonder toezicht.

Kinderen niet zonder toezicht alleen laten met de parasol.

Niet geschikt voor gebruik op dakterrassen of op soortgelijke aan wind blootgestelde locaties!

Uitsluitend voor particulier gebruik buitenshuis!

Gebruik absoluut wegplaten met een afmeting van 50x50x5 cm.

Kleinere wegplaten zijn te licht en reduceren de stabiliteit van de parasol aanzienlijk – verwondingsgevaar.

Nooit grillapparaten (gas, steenkool, elektrisch) of open vuur onder of naast de parasol aansteken – brandgevaar. De parasol kan beschadigd raken door rondvliegende vonken.

Nooit verwarmingsapparaten (gas, infrarood) onder de parasol gebruiken – brandgevaar.

Wij wensen u veel plezier toe met uw nieuwe parasol uit ons bedrijf.

SCHNEIDER

SCHIRME

(400 x 300 cm: nr. art. 787-00, 400 cm ∅: nr. art. 789-00)
