15337 - Elektrische timer SCHNEIDER - Gratis gebruiksaanwijzing en handleiding

Type product	Niet gecategoriseerd elektrisch apparaat
Merk	Schneider
Model	15337
Afmetingen (L x B x H)	100 x 60 x 30 mm
Gewicht	250 g
Voedingsspanning	230 V ~ 50 Hz
Maximale stroom	16 A
Maximaal vermogen	3680 W
Beschermklasse	IP20
Materiaal behuizing	Polycarbonaat
Kleur	Wit
Aantal uitgangen	2
Schakelfunctie	Aan/uit schakelaar met verlichting
Overspanningsbeveiliging	Ja, tot 450 J
Kinderveiligheid	Geïntegreerde veiligheidssluiting
Montage	Inbouw of opbouw
Omgevingstemperatuur	0 °C tot 40 °C
Onderhoud	Afnemen met droge doek; geen water of oplosmiddelen
Vervangbare onderdelen	Niet van toepassing (geïntegreerde eenheid)
Garantie	2 jaar

Veelgestelde vragen - 15337 SCHNEIDER

Hoe sluit ik de Schneider 15337 aan?

Sluit het apparaat aan op een geaard stopcontact (230 V). Zorg dat de schakelaar uit staat voordat u de stekker in het stopcontact steekt.

Wat is het maximale vermogen dat ik kan aansluiten?

Het maximale vermogen is 3680 W bij 16 A. Overschrijd dit niet om overbelasting te voorkomen.

Kan ik het apparaat buiten gebruiken?

Nee, de beschermklasse is IP20, alleen geschikt voor droge binnenruimtes. Niet gebruiken in vochtige of natte omgevingen.

Wat moet ik doen als de schakelaar niet werkt?

Controleer of de stekker goed in het stopcontact zit en of de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met een elektricien.

Heeft het apparaat overspanningsbeveiliging?

Ja, het apparaat heeft een ingebouwde overspanningsbeveiliging tot 450 J. Deze beschermt aangesloten apparatuur tegen spanningspieken.

Is de Schneider 15337 kinderveilig?

Ja, het apparaat is voorzien van een kinderveiligheidssluiting die voorkomt dat kinderen voorwerpen in de openingen steken.

Hoe reinig ik het apparaat?

Reinig de buitenkant met een droge, zachte doek. Gebruik geen water, schoonmaakmiddelen of oplosmiddelen, omdat deze het apparaat kunnen beschadigen.

Kan ik meerdere apparaten tegelijk aansluiten?

Ja, het apparaat heeft twee uitgangen. Let wel op dat het totale vermogen van alle aangesloten apparaten de 3680 W niet overschrijdt.

Wat is de garantieperiode?

De garantieperiode is 2 jaar vanaf aankoopdatum. Bewaar het aankoopbewijs voor eventuele garantieclaims.

Is het apparaat geschikt voor inbouw?

Ja, het apparaat kan zowel inbouw als opbouw worden gemonteerd. Volg de montage-instructies in de handleiding voor de juiste installatie.

GEBRUIKSAANWIJZING 15337 SCHNEIDER

■ Functie: de schakelklok schakelt automatisch twee circuits in en uit volgens twee dagelijkse programma's ingesteld door middel van ruitertjes op een programmeerschijf.

Installeer

■ Voor toepassingen kleiner dan 2300 W.

■ Voor toepassingen groter dan de toelaatbare vermogens.

Programmeer

■ De groene ruitertjes schakelen (wisselcontact) kanaal 1 (klemmen 1-2-3).
■ De rode ruitertjes schakelen (wisselcontact)
kanaal 2 (klemmen 4-5-6)
■ De witte ruitertjes schakelen (wisselcontact) kanalen 1 en 2.
■ Instelgrenzen:
□ interval tussen 2 segmenten van de programmeerschijf 4 = 15 min.
□ interval tussen 2 ruitertjes = 30 min.

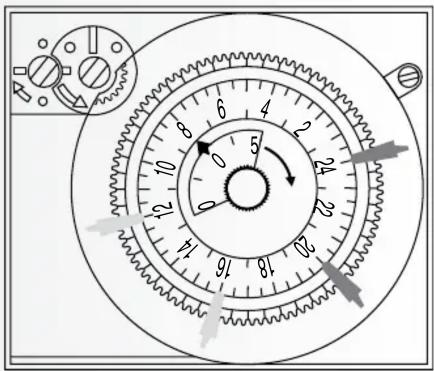

■ In nevenstaand voorbeeld:
□ is de toepassing van kanaal 1 (groene ruitertjes) ingeschakeld van 12:00 tot 16:00 uur.
□ is de toepassing van kanaal 2 (rode ruitertjes) ingeschakeld van 20:00 tot 24:00 uur.

■ Om de tijd in te stellen draait u de schijf ⑥ in de aangegeven richting om het cijfer dat overeenkomt met het gewenste uur tegenover het vaste merkteken ⑤ te plaatsen.
■ Voor het instellen van de minuten doet u hetzelfde met schijf 4.
■ Controleer of de schakeling goed werkt door de schakelaars ① en ② te draaien.
■ De quartzaandrijving (ARM) start na enkele minuten.

Forceer

■ Zonder het bestaande programma te wijzigen kunt u op een schakeling vooruitlopen door de schakelaar ① of ② handmatig te forceren.

Technische specificaties

■ Spanning: 230 V ±10 %
■ Frequentie: 50/60 Hz
■ Schakelvermogen: 10 A/250 V\~ cosφ = 1; 4 A/250 V\~ cosφ = 0,6
■ Verbruik: 2,5 VA
■ Quartzaandrijving
■ Gangreserve: 150 uur
■ Minimum tijdsinterval tussen 2 schakelingen: 30 min.
■ Apparaat type 1 B STU volgens EN 60730
■ Bedrijfstemperatuur: -10 °C tot +50 °C
■ Capaciteit aansluitklemmen: 6 mm ^2
■ Afmetingen: 6 modulen van 9 mm.
Toelaatbaar vermogen

gloeilampen 230 V 1100 W
halogeenlampen 230 V 1100 W
fluorescentielampen niet gecompenseerd/serie gecompenseerd met conventionele ballast	15 x 40 W - 10 x 58 W - 6 x 100 W
fluorescentielampen parallel gecompenseerd met conventionele ballast	2 x 40 W (4,7 μF) - 1 x 58 W (7,0 μF)
fluorescentielampen (dubbel) met conventionele ballast	5 x (2 x 58 W) - 3 x (2 x 100 W)
natriumdamplampen parallel gecompenseerd	een CT-magneetschakelaar gebruiken
bolvormige fluorescentielampen HQL parallel	een CT-magneetschakelaar gebruiken

Schneider Electric Industries SAS

Dit product moet worden geïnstalleerd, aangesloten en gebruikt volgens de geldende normen en/of installatievoorschriften.

Wegens het evolueren van normen en materialen zijn de aangegeven technische specificaties en afmetingen pas bindend na onze schriftelijke bevestiging.
