GEBRUIKSAANWIJZING CCT15443 SCHNEIDER

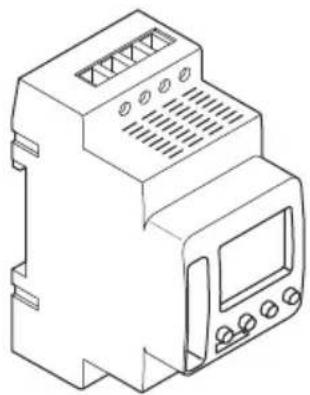

Programmeerbare schakelklok IHP 1C/2C

Productinformatie / menubeschrijving

Kennismaking met de timer

Displays en bedieningselementen

Bediening

Menustructuur

Initiële instellingen

Een schakeltijd instellen

Een schakeltijd wijzigen

Een schakeltijd wissen

De vakantiefunctie instellen

De PIN instellen

Manueel en continu schakelen activeren

Basisinstellingen resetten

Schneider Electric Industries SAS

Kennismaking met de timer

De IHP met weekprogramma bestuurt de verlichting, airconditioning, doorspoeling enz.

Het apparaat mag geen veiligheidsapplicaties aansturen.

Displays en bedieningselementen

Ⓐ Tijdweergave
B Kanaaltoestand
© Datumweergave
© Geprogrammeerde AAN-tijden
E Weergave van weekdagen
⑤ Weergave van actieve toetsen
© OK-toets
H Selectietoetsen
① MENU-toets

Bediening

ToetsFunctie

MENU-toets • Opent het menuIn menu-modus: een stap terug:In programmeermodus: programmeermodus annuleren

Selectietoetsen • Schakelen tussen menu-elementenWaarde verhogen/verlagen

OK-toets • In menu-modus: menu-element selecterenIn programmeermodus: instelling bevestigen

Menustructuur

    A --> F["KANAAL¹"]
    F --> G["NIEUW DATUM CNTIN AAN PIN"]
    G --> H["CONTROLE ZO-WI CNTIN UIT FABRIEKS IN-"]
    H --> I["VERANDEREN WEEKDAG MANUEEL"]
    I --> J["WISSEN DATUMWEER-GAVE"]
    J --> K["EINDE TIJDWEERGA-VE"]
    K --> L["EINDE"]

    C --> M["1"]
    M --> N["STAAL"]
    N --> O["STELLING"]
    O --> P["INFO"]
    P --> Q["EINDE"]

    C --> R["AAN"]
    R --> S["VAKANTIE"]
    S --> T["EINDE"]

^1 Het menu-element KANAAL verschijnt alleen op apparaten met twee kanalen (2C). Apparaten met een kanaal schakelen meteen naar het onderstaande menu.

Initiële instellingen

De basisinstellingen, bijvoorbeeld datum, tijd, enz., moeten worden uitgevoerd bij de eerste keer opstarten of na een reset.

Het apparaat start in het instellingenmenu met het element TAAL.

① Selecteer de taal.
② Bevestig de melding DATUMWEERGAVE.
③ Selecteer het datumformaat.
④ Stel het jaar in.
⑤ Stel de maand in.
⑥ Stel de dag in.
⑦ Bevestig de melding TIJDWEERGAVE.
⑧ Selecteer het tijdformaat.
⑨ Stel de uren in.
⑩ Stel de minuten in.
⑪ Selecteer de zomertijd/wintertijd.

PROGRAMMA

KANAAL C1

KANAAL C2

NIEUW NIEUW

Een schakeltijd bestaat altijd uit één tijd waarop de last wordt ingeschakeld en één tijd waarop de last wordt uitgeschakeld. U kunt schakeltijden instellen voor een specifieke dag van de week of deze kopieren voor meerdere weekdagen. Naar gekopieerde weekdagen wordt verwezen als een blok.

Om een schakeltijd in te stellen, de volgende stappen eenmaal voor AAN en eenmaal voor UIT uitvoeren:

① Bevestig de melding over vrije geheugenslots.
② Selecteer AAN of UIT
③ Stel het uur in.
④ Stel de minuten in.
⑤ Stel de dag van de week in.
⑥ Als de schakeltijd voor slechts één weekdag geldig moet zijn, selecteer OPSLAAN.
De schakeltijd is ingesteld.
⑦ Als de schakeltijd moet worden gekopieerd als blok voor meerdere weekdagen, selecteer KOPIEREN.
⑧ Selecteer andere weekdagen en bevestig elke instelling.
Weekdagen die in het blok zitten, worden gemarkeerd op de weekdagenweergave.
Om een weekdag uit het blok te verwijderen, moet u de weekdag opnieuw selecteren met de selectietoetsen.
⑨ Als de gewenste weekdagen zijn ingesteld, selecteer KOPIEREN.

Een schakeltijd wijzigen

PROGRAMMA

KANAAL C1

KANAAL C2

U kunt de tijd voor de schakeltijden veranderen. In het geval van schakeltijden binnen een blok, kunt u selecteren of de wijziging van de tijd van toepassing moet zijn op het volledige blok of alleen op een specifieke weekdag. Deze weekdag wordt dan uit het blok verwijderd.

① Selecteer de schakeltijd.
Het display doorloopt alle schakeltijden achtereenvolgens. Als geen schakeltijd is ingesteld voor een weekdag, wordt dit op het display weergegeven met --:--.
Als de geselecteerde schakeltijd deel uitmaakt van een blok, worden alle dagen van het blok weergegeven in de weergave van weekdagen. De geselecteerde weekdag knippert.

② Stel het uur in.
③ Stel de minuten in.
④ Als de geselecteerde schakeltijd voor slechts één weekdag is ingesteld, verschijnt alleen de optie OP-SLAAN.

⑤ Als de geselecteerde schakeltijd deel uitmaakt van een blok, selecteer BLOK VERANDEREN of WEEKDAG VERANDEREN.

- BLOK VERANDEREN wijzigt de tijd voor alle schakeltijden van het blok.

- WEEKDAG VERANDEREN wijzigt de tijd voor de geselecteerde schakeltijd. De geselecteerde schakeltijd wordt verwijderd uit het blok.

PROGRAMMA

KANAAL C1

KANAAL C2

WISSEN WISSEN

U kunt schakeltijden te allen tijde wissen. Als een schakeltijd deel uitmaakt van een blok, kunt u het volledige blok wissen of de schakeltijd uit het blok verwijderen. U kunt ook alle schakeltijden van een kanaal tegelijk wissen.

Een schakeltijd wissen:

① Selecteer AFZONDERLIJK.
② Selecteer de schakeltijd.

Het display doorloopt alle schakeltijden achtereenvolgens. Als geen schakeltijd is ingesteld voor een weekdag, wordt dit op het display weergegeven met --:--.

Als de geselecteerde schakeltijd deel uitmaakt van een blok, worden alle dagen van het blok weergegeven in de weergave van weekdagen. De geselecteerde weekdag knippert.

③ Als de geselecteerde schakeltijd voor slechts één weekdag geldig is, verschijnt alleen de optie WEEKDAG WISSEN.
④ Als de geselecteerde schakeltijd deel uitmaakt van een blok, selecteer BLOK WISSEN of WEEKDAG WISSEN.

- BLOK WISSEN wist alle schakeltijden van het blok.

- WEEKDAG WISSEN verwijdert de geselecteerde schakeltijd uit het blok en wist deze.

Alle schakeltijden van een kanaal wissen:

① Selecteer ALLES WISSEN.
② Bevestig met BEVESTIGEN.

De vakantiefunctie instellen

MANUEEL

KANAAL C1

KANAAL C2

VAKANTIE VAKANTIE

Met de vakantiefunctie kunt u een kanaal volledig in- of uitschakelen voor een langere periode. De geprogrammeerde schakeltijden zijn niet van toepassing als de vakantiefunctie actief is. U kunt slechts één vakantietijd instellen per kanaal.

① Selecteer AAN of UIT.
② Bevestig START VAKANTIE.
③ Stel het jaar in.
④ Stel de maand in.
⑤ Stel de dag in.
⑥ Stel het uur in.
⑦ Bevestig EINDE VAKANTIE.
⑧ Stel het jaar in.
⑨ Stel de maand in.
⑩ Stel de dag in.
⑪ Stel het uur in.

OPTIES

PIN

Een PIN beveiligt tegen onbevoegd gebruik.

Als u uw PIN vergeten bent, dient u contact op te nemen met de klantenservice in uw land, onder vermelding van het serienummer van uw apparaat.

ZONDER PIN annuleert de beveiliging met een PIN.

② Bevestig ACTUELE PIN.
③ Stel de nieuwe PIN in.

De cijfers van de PIN worden achtereenvolgens ingesteld met +/- en bevestigd met OK. Een cijfer dat al is ingesteld kan niet meer worden gewijzigd. Wanneer het laatste cijfer is bevestigd met OK, is de PIN opgeslagen. Verlaat in geval van twijfel de instellingsprocedure voor de PIN met MENU.

Manueel en continu schakelen activeren

U kunt manueel of continu schakelen instellen via het menu MANUEEL of met een combinatie van toetsen op het apparaat.

Manueel schakelen

Als u een kanaal kortstondig in de andere schakeltoestand wilt schakelen (bijv. van AAN naar UIT), activeer dan manueel schakelen. Deze toestand is slechts geldig tot de volgende schakeltijd.

Wanneer manueel schakelen actief is, verschijnt KANAAL MANUEEL kort op het display.

Continu schakelen

Als u een kanaal continu wilt schakelen, activeer dan continu schakelen. Zolang continu schakelen is geactiveerd, hebben schakeltijden geen effect.

Als u wilt selecteren of het kanaal continu AAN of UIT moet worden geschakeld, gebruikt u het menu MANUEEL.

Als u de toetsencombinaties gebruikt om continu schakelen te activeren, wordt het kanaal in de andere toestand geschakeld (bijv. van AAN naar UIT).

Wanneer continu schakelen actief is, verschijnt KANAAL CONTINU kort op het display.

Toetsencombinaties

Kanaal C1 C2
Toetsen
Manueel schakelen activeren Toetsen tegelijk indrukken Toetsen tegelijk ingedrukt houden		ndrukken
Continu schakelen activeren Toetsen tegelijk indrukken en ca. 2 s ingedrukt houden		Toetsen tegelijk indrukken en ca. 2 s ingedrukt houden
Manueel schakelen annuleren Continu schakelen annuleren	Toetsen tegelijk indrukken Toetsen tegelijk indrukken

Basisinstellingen resetten

U kunt de basisinstellingen, bijv. datum, tijd, enz., resetten en alle schakeltijden wissen of behouden.

U hebt twee opties: U kunt de fabrieksinstellingen laden via het menu OPTIES of het apparaat resetten met combinaties van toetsen op het apparaat.

Door het laden van de fabrieksinstellingen worden ook alle schakeltijden gewist. Als u de basisinstellingen wilt resetten en de schakeltijden wilt behouden, moet u de resetfunctie gebruiken.

Fabrieksinstellingen laden

OPTIES

FABRIEKSIN-STELLING

① Bevestig de melding LADEN FABRIEKSINSTEL.
② Voer de basisinstellingen uit zoals beschreven in het hoofdstuk "Initiële instellingen".

Resetten

① Druk tegelijk op alle vier toetsen van het apparaat.
② Selecteer de taal.
③ Als u de schakeltijden wilt behouden, selecteert u PROGRAMMA BEHOUDEN.
④ Als u alle schakeltijden wilt wissen, selecteert u PROGRAMMA WISSEN.
⑤ Voer de basisinstellingen uit zoals beschreven in het hoofdstuk "Initiële instellingen".

Schneider Electric Industries SAS

Neem bij technische vragen contact op met de klantenservice in uw land. schneider-electric.com/contact
