Producttype	Programmeerbare schakelklok
Model	CCT15553
Merk	Schneider Electric
Type	IHP+ Smart
Voeding	230 VAC, 50/60 Hz
Aantal kanalen	1 of 2 (2C variant)
Display	LCD met achtergrondverlichting
Programmeerbaarheid	Weekprogramma met schakeltijden, pulsen, cycli
Geheugen	Ondersteuning voor memorystick (CCT15861)
Externe ingang	Ja, voor schakelaar of impuls
Vakantiefunctie	Ja, per kanaal in- of uitschakelen
PIN-beveiliging	Ja, 4-cijferige PIN
Manuele bediening	Handmatig en continu schakelen
Aantal schakeltijden	Maximaal 48 (geschat)
Cyclusmogelijkheden	Pulslengte en pauze instelbaar tot max. 17:59:59
Datum- en tijdformaat	Instelbaar: DD/MM/JJJJ of MM/DD/JJJJ, 12/24 uur
Zomertijd/wintertijd	Automatische omschakeling instelbaar
Afmetingen (bij benadering)	72 x 72 x 35 mm (standaard inbouw)
Montage	Inbouw in wanddoos of DIN-rail (via adapter)
Beschermingsgraad	IP20 (geschat)
Werkomgevingstemperatuur	-10°C tot +50°C
Gewicht (bij benadering)	Ca. 150 g
Reparabiliteit	Vervangbaar onderdeel; raadpleeg Schneider-klantendienst
Onderhoud	Reinig met droge doek; geen water of schoonmaakmiddelen

Veelgestelde vragen - CCT15553 SCHNEIDER

Hoe stel ik de datum en tijd in op de CCT15553?

Druk op MENU en navigeer naar TIJD/DATU. Volg de stappen op het display: selecteer taal, datumweergave, jaar, maand, dag, tijdweergave, uren, minuten en zomertijd/wintertijd. Bevestig elke stap met OK.

Hoe programmeer ik een inschakeltijd?

Ga naar PROGRAMMA > KANAAL (indien 2C) > NIEUW. Kies SCHAKELEN, selecteer AAN, stel het uur en minuten in, kies de weekdag(en) en sla op met OPSLAAN. Je kunt ook kopiëren naar meerdere dagen.

Wat is het verschil tussen een puls en een cyclus?

Een puls schakelt de last in of uit voor een bepaalde duur (max. 59 min. 59 sec.). Een cyclus herhaalt een aan-uit patroon (pulslengte en pauze) gedurende een ingestelde periode, bijvoorbeeld elke 15 minuten 20 seconden spoelen.

Hoe stel ik de vakantiefunctie in?

Ga naar MANUEEL > VAKANTIE. Kies AAN of UIT, stel de startdatum en -tijd in, daarna de einddatum en -tijd. Tijdens de vakantieperiode worden de normale schakeltijden genegeerd.

Wat moet ik doen als ik mijn PIN vergeten ben?

Neem contact op met de klantenservice van Schneider in uw land. Houd het serienummer van het apparaat bij de hand. Er is geen resetmogelijkheid voor de PIN zonder hulp.

Hoe kan ik een schakeltijd wijzigen of wissen?

Ga naar PROGRAMMA > KANAAL > STANDAARD. Selecteer de schakeltijd met de toetsen. Voor wijzigen pas je de tijd aan en kies je BLOK VERANDEREN of WEEKDAG VERANDEREN. Voor wissen kies je BLOK WISSEN of WEEKDAG WISSEN. Of gebruik ALLES WISSEN om alle schakeltijden van een kanaal te wissen.

Hoe sluit ik de externe ingang aan en configureer ik deze?

De externe ingang bevindt zich op de aansluitklemmen. Stel in via OPTIES > EXT-INGANG de gewenste functie in: INACTIEF, TOETS (impulsgestuurd) of SCHAKELAAR (continue functie). Voorbeelden: MANUEEL, TIMER, CNTIN AAN/UIT of EXTRA1.

Kan ik de schakeltijden vanaf een computer programmeren?

Ja, gebruik de Kit LTS Software (CCT15860) en de memorystick (CCT15861). Programmeer de schakeltijden op de computer, steek de stick in de schakelklok en kies KOPIER SLEUTEL->TSWI om de instellingen over te zetten.

Wat betekent de melding 'FOUT' tijdens het programmeren van een cyclus?

Deze foutmelding verschijnt als het maximale aantal schakelingen binnen een cyclus wordt overschreden. Verkort de totale cyclusduur (pulslengte + pauze) of verminder het aantal cycli. De maximale totale duur is 17 uur, 59 minuten en 59 seconden.

Hoe reset ik het apparaat naar fabrieksinstellingen?

Ga naar OPTIES > FABRIEKSINSTELLING en kies FABRIEKSINSTELLINGEN LADEN. Hiermee worden alle schakeltijden gewist. Of druk tegelijk op alle vier toetsen, selecteer de taal en kies of je de programma's wilt behouden of wissen.

GEBRUIKSAANWIJZING CCT15553 SCHNEIDER

Productinformatie / menubeschrijving

Programmeerbare schakelklok IHP+ SMART

Kennismaking met de timer

Displays en bedieningselementen

Bediening

Menustructuur

Initiële instellingen

Een schakeltijd instellen

Een schakeltijd wijzigen

Een schakeltijd wissen

Extra programma's

De vakantiefunctie instellen

De PIN instellen

De externe ingang instellen

Kanaalcombinatie (programma wijzigen) (enkel 2C)

Kanaalvergrendeling - (enkel 2C)

Manueel en continu schakelen activeren

Basisinstellingen resetten

Programmeren met de memorystick

Schneider Electric Industries SAS

Kennismaking met de timer

De IHP+ Smart met weekprogramma bestuurt de verlichting, airconditioning, doorspoeling enz.

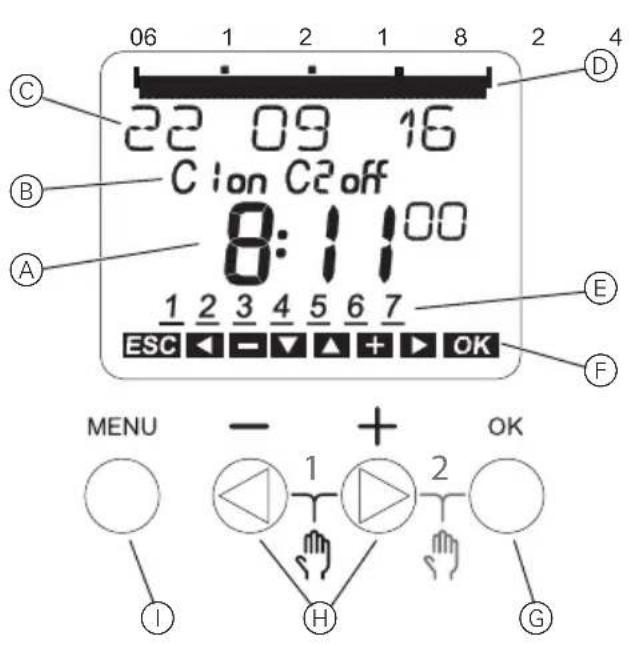

Displays en bedieningselementen

Ⓐ Tijdweergave
©Kanaaltoestand
©Datumweergave
©Geprogrammeerde AAN-tijden
©Weergave van weekdagen
⑤Weergave van actieve toetsen
©OK-toets
HSelectietoetsen
①MENU-toets

Bediening

Toets Functie

MENU-toets • Opent het menuIn menu-modus: een stap terug:In programmeermodus: programmeermodus annuleren

Selectietoetsen • Schakelen tussen menu-elementenWaarde verhogen/verlagen

OK-toets • In menu-modus: menu-element selecterenIn programmeermodus: instelling bevestigen

Menustructuur

    A --> F["KANAAL¹"]
    B --> G["UURTIJD KANAAL"]
    C --> H["BE-DRIJFSUUR-TELLER"]
    F --> I["STANDAARD DATUM CNTIN AAN EXT-INGANG"]
    G --> I
    H --> J["BINATIE²"]
    I --> K["EXTRA1 ZO-WI"]
    I --> L["CNTIN UIT KANAALCOM-"]
    J --> M["EXTRA2 AAN"]
    J --> N["WEEKDAG"]
    J --> O["MANUEEL UIT"]
    K --> P["EXTRA3 UIT"]
    L --> Q["DATUMWEER-GAVE"]
    M --> R["LCD VERLICH-TING"]
    N --> S["TAAL"]
    O --> T["ALLES WIS-SEN"]
    O --> U["TIJDWEERGA-VE"]
    P --> V["PIK"]
    Q --> W["FABRIEKSIN-STELLING"]
    R --> X["PAASREGEL"]
    S --> Y["TOEVAL"]
    T --> Z["EINDE"]
    U --> AA["EINDE"]
    V --> AB["EINDE"]
    W --> AC["EINDE"]
    X --> AD["EINDE"]
    Y --> AE["EINDE"]
    Z --> AF["EINDE"]

^1 Het menu-element KANAAL verschijnt alleen op apparaten met twee kanalen (2C). Apparaten met een kanaal schakelen meteen naar het onderstaande menu.
^2 Verschijnt alleen op apparaten met twee kanalen (2C).

Initiële instellingen

De basisinstellingen, bijvoorbeeld datum, tijd, enz., moeten worden uitgevoerd bij de eerste keer opstarten of na een reset.

Het apparaat start in het instellingenmenu met het element TAAL.

①Selecteer de taal.
② Bevestig de melding DATUMWEERGAVE.
③Selecteer het datumformaat.
④Stel het jaar in.
⑤Stel de maand in.
⑥Stel de dag in.
⑦ Bevestig de melding TIJDWEERGAVE.
⑧Selecteer het tijdformaat.
⑨Stel de uren in.
⑩Stel de minuten in.
⑪Selecteer de zomertijd/wintertijd.

PROGRAMMA 20

1C

Een schakeltijd bestaat altijd uit één tijd waarop de last wordt ingeschakeld en één tijd waarop de last wordt uitgeschakeld. U kunt schakeltijden instellen voor een specifieke dag van de week of deze kopieren voor meerdere weekdagen. Naar gekopieerde weekdagen wordt verwezen als een blok.

Om een schakeltijd in te stellen, de volgende stappen eenmaal voor AAN en eenmaal voor UIT uitvoeren:

①Bevestig de melding over vrije geheugenslots.
②Selecteer SCHAKELEN.
③ Selecteer AAN of UIT
④Stel het uur in.
⑤Stel de minuten in.
⑥Stel de dag van de week in.
⑦ Als de schakeltijd voor slechts één weekdag geldig moet zijn, selecteer OPSLAAN.

De schakeltijd is ingesteld.

⑧ Als de schakeltijd moet worden gekopieerd als blok voor meerdere weekdagen, selecteer KOPIEREN.
⑨Selecteer andere weekdagen en bevestig elke instelling.

Weekdagen die in het blok zitten, worden gemarkeerd op de weekdagenweergave.

Om een weekdag uit het blok te verwijderen, moet u de weekdag opnieuw selecteren met de selectietoetsen.

⑩ Als de gewenste weekdagen zijn ingesteld, selecteer OPSLAAN.

Een puls instellen

Een puls schakelt de last aan of uit voor een bepaalde duur. U kunt een puls instellen met een maximale lengte van 59 minuten en 59 seconden.

Een puls instellen:

①Bevestig de melding over vrije geheugenslots.
②Selecteer PULS.
③ Selecteer AAN of UIT
④Stel het uur in.
⑤Stel de minuten in.
⑥Stel de seconden in.
⑦Stel de minuten in voor de pulslengte.
⑧Stel de seconden in voor de pulslengte.
⑨Stel de dag van de week in.
⑩ Als de schakeltijd voor slechts één weekdag geldig moet zijn, selecteer OPSLAAN.

De schakeltijd is ingesteld.

⑪ Als de schakeltijd moet worden gekopieerd als blok voor meerdere weekdagen, selecteer KOPIEREN.
⑫Selecteer andere weekdagen en bevestig elke instelling.

Weekdagen die in het blok zitten, worden gemarkeerd op de weekdagenweergave.

Om een weekdag uit het blok te verwijderen, moet u de weekdag opnieuw selecteren met de selectietoetsen.

⑬ Selecteer OPSLAAN nadat de gewenste weekdagen zijn ingesteld.

Een cyclus instellen

Een cyclus schakelt de last cyclus periodiek in (PULSLENGTE) en uit (PAUZE) gedurende een bepaalde tijd. U kunt de tijdsduur van de cyclus, de pulslengte en de pauze instellen.

U kunt kiezen of een cyclus van begin af aan continu wordt uitgevoerd of dat een cyclus wekelijks wordt uitgevoerd met een start- en eindtijd binnen de week.

Voorbeeld: De waterspoeling inschakelen op maandag van 8:00 tot 20:30 uur elke 15 min. gedurende 20 sec.

(8:00:00 - 8:00:20 Aan, 8:15:00 - 8:15:20 Aan, 8:30:00 - 8:30:20 Aan, enz.)

De gecombineerde PULSLENGTE en PAUZE mogen niet langer zijn dan 17 uur, 59 minuten en 59 seconden.

Het maximale aantal schakelingen binnen een cyclus mag niet worden overschreden. De programmering eindigt met de melding FOUT.

Een cyclus instellen:

①Bevestig de melding over vrije geheugenslots.
②Selecteer CYCLUS.
③ Bevestig START CYCLUS.
④Stel het uur in.
⑤Stel de minuten in.
⑥Stel de dag van de week in.
⑦Stel het uur in voor de pulslengte.
⑧Stel de minuten in voor de pulslengte.
⑨Stel de seconden in voor de pulslengte.
⑩Stel het uur in voor de pauze.
⑪Stel de minuten in voor de pauze.
⑫Stel de seconden in voor de pauze.
⑬ Selecteer LOOP als de cyclus continu is.
⑭ Selecteer MET EINDE als de cyclus een bepaald eindpunt moet hebben.
⑮Bevestig STOP CYCLUS.
⑯Stel het uur in.
⑰Stel de minuten in.
⑱Stel de dag van de week in.

Een schakeltijd wijzigen

PROGRAMMA

KANAAL C1

KANAAL C2

STANDAARD STANDAARD

U kunt de tijd voor de schakeltijden veranderen. In het geval van schakeltijden binnen een blok, kunt u selecteren of de wijziging van de tijd van toepassing moet zijn op het volledige blok of alleen op een specifieke weekdag.

Deze weekdag wordt dan uit het blok verwijderd.

①Selecteer SCHAKELEN.
②Selecteer de schakeltijd.

Het display doorloopt alle schakeltijden achtereenvolgens. Als geen schakeltijd is ingesteld voor een weekdag, wordt dit op het display weergegeven met --:--.

Als de geselecteerde schakeltijd deel uitmaakt van een blok, worden alle dagen van het blok weergegeven in de weergave van weekdagen. De geselecteerde weekdag knippert.

③Stel het uur in.
④Stel de minuten in.
⑤ Als de geselecteerde schakeltijd voor slechts één weekdag is ingesteld, verschijnt alleen de optie OP-SLAAN.
⑥ Als de geselecteerde schakeltijd deel uitmaakt van een blok, selecteer BLOK VERANDEREN of WEEKDAG VERANDEREN.

- BLOK VERANDEREN wijzigt de tijd voor alle schakeltijden van het blok.

- WEEKDAG VERANDEREN wijzigt de tijd voor de geselecteerde schakeltijd. De geselecteerde schakeltijd wordt verwijderd uit het blok.

PROGRAMMA

KANAAL

C1

KANAAL

C2

STANDAARD STANDAARD

WISSEN WISSEN

U kunt schakeltijden te allen tijde wissen. Als een schakeltijd deel uitmaakt van een blok, kunt u het volledige blok wissen of de schakeltijd uit het blok verwijderen. U kunt ook alle schakeltijden van een kanaal tegelijk wissen. Een schakeltijd wissen:

①Selecteer SCHAKELEN.
②Selecteer de schakeltijd.

Het display doorloopt alle schakeltijden achtereenvolgens. Als geen schakeltijd is ingesteld voor een weekdag, wordt dit op het display weergegeven met --:--.

Als de geselecteerde schakeltijd deel uitmaakt van een blok, worden alle dagen van het blok weergegeven in de weergave van weekdagen. De geselecteerde weekdag knippert.

③ Als de geselecteerde schakeltijd voor slechts één weekdag geldig is, verschijnt alleen de optie WEEKDAG WISSEN.
④ Als de geselecteerde schakeltijd deel uitmaakt van een blok, selecteer BLOK WISSEN of WEEKDAG WISSEN.

• BLOK WISSEN wist alle schakeltijden van het blok.
• WEEKDAG WISSEN verwijdert de geselecteerde schakeltijd uit het blok en wist deze.

Alle schakeltijden van een kanaal wissen:

①Selecteer ALLES WISSEN.
② Bevestig met BEVESTIGEN.

Extra programma's

PROGRAMMA

KANAAL

EXTRA1 EXTRA2 AAN EXTRA3 UIT

U kunt schakeltijden onafhankelijk van de dagen van de week instellen. Tijdens deze schakeltijden zijn alle andere ingestelde schakeltijden inactief.

EXTRA1

U kunt twee in- en uitschakeltijden instellen die binnen een bepaald datumbereik actief zijn. De schakeltijden worden dagelijks binnen het datumbereik herhaald.

U kunt meerdere perioden voor de schakeltijden vastleggen.

EXTRA2 AAN

U kunt een inschakeltijd instellen.

EXTRA3 UIT

U kunt een uitschakeltijd instellen.

Datumbereiken

Als u een Extra programma instelt, zijn er verschillende datumbereiken beschikbaar:

• FIXDATUM: Eenmalig datumbereik met een vaste begin- en eindtijd of een jaarlijks terugkerend datumbereik.
• VOOR/NA PASEN: Jaarlijks terugkerend datumbereik waarvan de begin- en eindtijden zijn ingesteld ten opzichte van paaszondag 00:00 uur.

VOOR/NA PASEN-instelling:

Het display start met 0 dagen en geeft START EERSTE PAASDAG aan. Met de keuzetoetsen kunt u deze waarde verlagen naar START VOOR PASEN of verhogen naar START NA PASEN.

MANUEEL

KANAAL

C1

KANAAL

C2

VAKANTIE VAKANTIE

Met de vakantiefunctie kunt u een kanaal volledig in- of uitschakelen voor een langere periode. De geprogrammeerde schakeltijden zijn niet van toepassing als de vakantiefunctie actief is. U kunt slechts één vakantietijd instellen per kanaal.

① Selecteer AAN of UIT.
② Bevestig START VAKANTIE.

③Stel het jaar in.

④Stel de maand in.

⑤Stel de dag in.

⑥Stel het uur in.

⑦ Bevestig EINDE VAKANTIE.

⑧Stel het jaar in.

⑨Stel de maand in.

⑩Stel de dag in.

⑪Stel het uur in.

De PIN instellen

OPTIES

PIN

Een PIN beveiligt tegen onbevoegd gebruik.

Als u uw PIN vergeten bent, dient u contact op te nemen met de klantenservice in uw land, onder vermelding van het serienummer van uw apparaat.

①Selecteer MET PIN.
ZONDER PIN annuleert de beveiliging met een PIN.

②Bevestig ACTUELE PIN.

③Stel de nieuwe PIN in.

De cijfers van de PIN worden achtereenvolgens ingesteld met +/- en bevestigd met OK. Een cijfer dat al is ingesteld kan niet meer worden gewijzigd. Wanneer het laatste cijfer is bevestigd met OK, is de PIN opgeslagen. Verlaat in geval van twijfel de instellingsprocedure voor de PIN met MENU.

OPTIES

EXT-INGANG

KANAAL C1 KANAAL C2

Het apparaat heeft een externe ingang. Hiermee kunt u instellen of en op welke manier het moet reageren op een extern signaal. In het menu EXT-INGANG kunt u de uit te voeren functie instellen. Als een functie via een externe knop of schakelaar wordt geactiveerd, verschijnt EXTERN op het display.

INACTIEF

De externe ingang heeft geen functie.

TOETS

De externe ingang wacht op een kort signaal en voert vervolgens eenmalig een functie uit.

• MANUEEL

Door de externe knop te bedienen, wordt overgeschakeld naar de manuele functie.

• TIMER

De last wordt maximaal 23 uur en 59 minuten in- of uitgeschakeld. Stel de duur en de gewenste functie in.

SCHAKELAAR

De externe ingang schakelt tussen de twee toestanden.

• CNTIN AAN

Dit schakelt de last continu in.

• CNTIN UIT

Dit schakelt de last continu uit.

• EXTRA1

Het speciale programma EXTRA1 is geactiveerd.

Kanaalcombinatie (programma wijzigen) (enkel 2C)

OPTIES

KANAALCOMBI- NATIE

PROGRAM- MAOMSCHAKE- LING

Bij een programmawisseling worden beide kanalen gelijktijdig geactiveerd op alle ingestelde inschakeltijden. Eén kanaal wordt op het ingestelde tijdstip uitgeschakeld. U kunt kiezen of het uitgeschakelde kanaal dagelijks of op een bepaalde weekdag verandert.

①Selecteer PROGRAMMAOMSCHAKELING
② Selecteer een specifieke weekdag of ELKE DAG.
③Stel het UUR in.

Kanaalvergrendeling - (enkel 2C)

OPTIES

KANAALCOMBI- NATIE

KANAALVER- GRENDELING

De kanaalvergrendeling voorkomt dat beide kanalen gelijktijdig schakelen.

Als een kanaal al is ingeschakeld, wordt het tweede kanaal pas ingeschakeld nadat het eerste kanaal is uitgeschakeld en een wachttijd van 1 sec. is verstreken.

Als beide kanalen tegelijkertijd worden ingeschakeld, krijgt kanaal 1 prioriteit.

Manueel en continu schakelen activeren

U kunt manueel of continu schakelen instellen via het menu MANUEEL of met een combinatie van toetsen op het apparaat.

Manueel schakelen

Als u een kanaal kortstondig in de andere schakeltoestand wilt schakelen (bijv. van AAN naar UIT), activeer dan manueel schakelen. Deze toestand is slechts geldig tot de volgende schakeltijd.

Wanneer manueel schakelen actief is, verschijnt KANAAL MANUEEL kort op het display.

Continu schakelen

Als u een kanaal continu wilt schakelen, activeer dan continu schakelen. Zolang continu schakelen is geactiveerd, hebben schakeltijden geen effect.

Als u wilt selecteren of het kanaal continu AAN of UIT moet worden geschakeld, gebruikt u het menu MANUEEL.

Als u de toetsencombinaties gebruikt om continu schakelen te activeren, wordt het kanaal in de andere toestand geschakeld (bijv. van AAN naar UIT).

Wanneer continu schakelen actief is, verschijnt KANAAL CONTINU kort op het display.

Toetsencombinaties

Kanaal C1 C2
Toetsen
Manueel schakelen activeren Toetsen	tegelijk indrukken Toetsen tegelijk	ndrukken
Continu schakelen activeren Toetsen	tegelijk indrukken en ca. 2 s ingedrukt houden	Toetsen tegelijk indrukken en ca. 2 s ingedrukt houden
Manueel schakelen annuleren Continu schakelen annuleren	Toetsen tegelijk indrukken Toetsen tegelijk indrukken	tegelijk indrukken

Basisinstellingen resetten

U kunt de basisinstellingen, bijv. datum en tijd, enz., resetten en alle schakeltijden wissen of behouden.

U hebt twee opties: U kunt de fabrieksinstellingen laden via het menu OPTIES of het apparaat resetten door de specifieke toetsencombinatie op het apparaat in te drukken.

Door de fabrieksinstellingen te laden, worden alle schakeltijden gewist. Als u de basisinstellingen reset en de schakeltijden wilt behouden, gebruikt u de functie Reset.

De fabrieksinstellingen laden

OPTIES

FABRIEKSIN- STELLING

① Druk op FABRIEKSINSTELLINGEN LADEN.
② Voer de basisinstellingen in zoals beschreven in het hoofdstuk "Eerste installatie".

Resetten

①Druk tegelijk op alle vier toetsen van het apparaat.
②Selecteer de taal.
③ Als u de schakeltijden wilt behouden, selecteert u PROGRAMMA BEHOUDEN.
④ Als u alle schakeltijden wilt wissen, selecteert u PROGRAMMA WISSEN.
⑤ Voer de basisinstellingen uit zoals beschreven in het hoofdstuk "Initiële instellingen".

Programmeren met de memorystick

U kunt ook schakeltijden, programma's en functies instellen met de Kit LTS Software (CCT15860) en die naar het apparaat overbrengen met de memorystick (CCT15861).

Wanneer u de memorystick in de sleuf steekt, kunt u de volgende menu's oproepen:

KOPIER SLEUTEL-\$TSWI

Hiermee kopieert u de schakeltijden en instellingen van de memorystick naar het apparaat.

KOPIER TSWI-\$SLEUTEL

Hiermee kopieert u de schakeltijden en instellingen van het apparaat naar de memorystick.

SLEUTEL ACTIVEREN

Hiermee activeert u de schakeltijden die zijn ingesteld op de memorystick. De schakeltijden van het apparaat zijn gedeactiveerd. Wanneer de memorystick wordt verwijderd, worden de schakeltijden van het apparaat opnieuw geactiveerd.

SLEUTEL OPVRAGEN

U kunt de instellingen en programma's op de memorystick controleren

Schneider Electric Industries SAS

Neem bij technische vragen contact op met de klantenservice in uw land.

schneider-electric.com/contact
