NÁVOD NA OBSLUHU Rhodos Grande SCHNEIDER

Závesný slnečník Model

Rhodos Grande

srdečne vám blahoželáme k zakúpeniu vášho nového slnečníka. Zakúpili ste kvalitný a tiež technicky hodnotný výrobok.

Aby ste mali dlho radost' z tohto slnečníka, prosíme vás, aby ste si našli niekol'ko minút času a pozorne si prečítali tento návod na montáž a obsluhu.

Dodržiavajte presne pokyny uvedené v tomto návode a uschovajte si návod.

Základné pokyny

Počas montáže udržiavajte deti v dostatočnej vzdialenosti. Neinštalujte slnečník nikdy na mäkkom, pieskovom alebo vlhkom podklade.

Pri veternom počasí zavrite slnečník a zaistite ho popruhom. Nikdy nenechávajte slnečník bez dozoru v otvorenej polohe. Pri poškodení spôsobenom neodborným používaním zaniká akýkol'vek nárok na záruku.

Inštalácia a montáž

Skontrolujte kompletnosť všetkých súčiastok. Ak by napriek rozsiahlej kontrole kvality bola niektorá súčiastka defektná alebo by chýbala, kontaktujte predajcu, u ktorého ste zakúpili tento slnečník. Uschovajte si pokiaľ možno kartón pre prípadné možné spätné zaslanie pri uplatňovaní záruky.

Zoznam súčiastok

Č. dielu:	Výrobok č.:	Obrázok / Popis:	Počet:
A	400x300 cm:9112-787-00400 cm ∅:9112-789-00	Stojan na dosky, dolný diel	1
B	400x300 cm:9111-787-00400 cm ∅:9111-789-00	Stojan na dosky, horný diel	1
C	400x300 cm:9113-787-00400 cm ∅:9113-789-00	Kolmá rúrka	1
D	400x300 cm:9122-787-00400 cm ∅:9122-789-00	Otočná doska	1
E	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Skrutka M8x14	4
F	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Skrutka M8x20	4
G	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Podložka	8
H	---	Slnečník	1
I	400x300 cm:9108-787-00400 cm ∅:9108-789-00	Kľuka	1
J	---	Skrutka	1
K	400x300 cm:9114-787-00400 cm ∅:9114-789-00	Inbusový klúč	1
L	400x300 cm:9153-787-00400 cm ∅:9153-789-00	Kryt kolmej rúrky, dvojdielny	1
M	400x300 cm:9119-787-00400 cm ∅:9119-789-00	Ochranný obal	1
N	400x300 cm:9103-787-00400 cm ∅:9103-789-00	Top	1

Pri objednávke náhradných dielov sa obrát'te na výrobcu, u ktorého ste zakúpili tento slnečník.

Aby ste zabránili zámene dielov, použite vyššie uvedené čísla výrobku.

Montáž

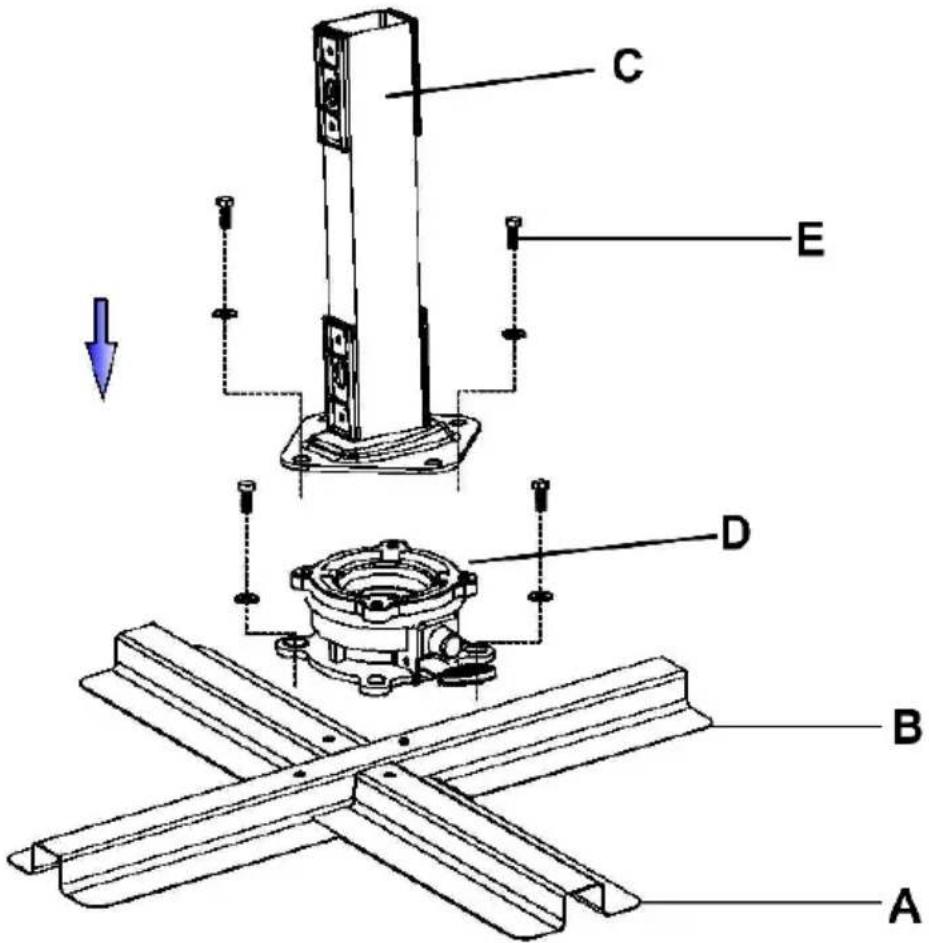

Obe časti stojana na dosky (A + B) položte na seba tak, ako je to znázornené na obrázku, a pevne zoskrutkujte s otočnou doskou (D). Použite skrutky M8x20 (F) a tiež jednu podložku pre každú skrutku (G).

Potom zoskrutkujte kolmú rúrku (C) s otočnou doskou (D). Použite skrutky M8x14 (E) a tiež jednu podložku pre každú skrutku (G).

UPOZORNENIE:

Kolmá rúrka sa nakloní o 3° dozadu. Je to správne a nie je to dôvod na reklamáciu. Zabráni sa tak, aby pri otvorenom slnečníku neprečnievala tyč smerom dopredu, a zároveň to prepožičiava slnečníku harmonický dizajn.

C E D B A

Nastavte namontovaný stojan na dosky do naplánovanej polohy. Dávajte pritom pozor na pevný a vodorovný podklad.

Potom vložte do stojana na dosky 4 dosky.

Vložte bezpodmienečne všetky štyri dosky s rozmermi 50x50x5 cm!

Nepoužívajte nikdy stojan slnečníka bez dosiek.

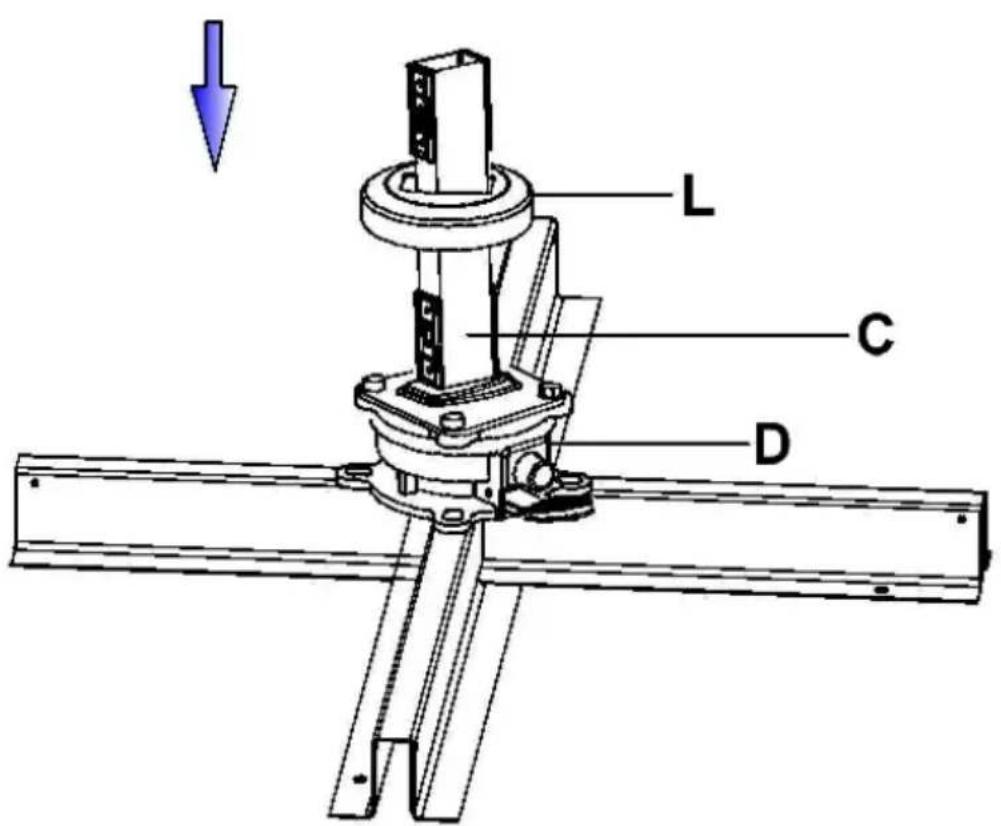

Potom nasad'te kryt (L) tak, ako je to znázornené na obrázku, na otočnú dosku.

Pravouhlý výrez krytu musí mať na všetkých stranách rovnomernú vzdialenost' od kolmej rúrky. V opačnom prípade by mohla tyč v d'alšom kroku poškodit' kryt slnečníka.

L C D

Čalší montážny krok by ste mali vykonať z dôvodu vysokej hmotnosti slnečníka spolu s pomocníkom.

400 cm ∅:

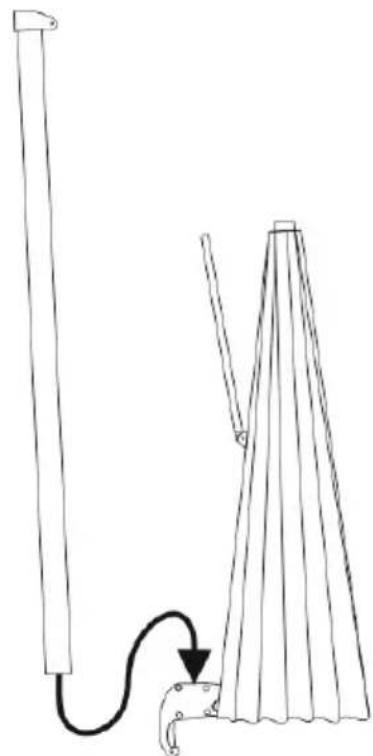

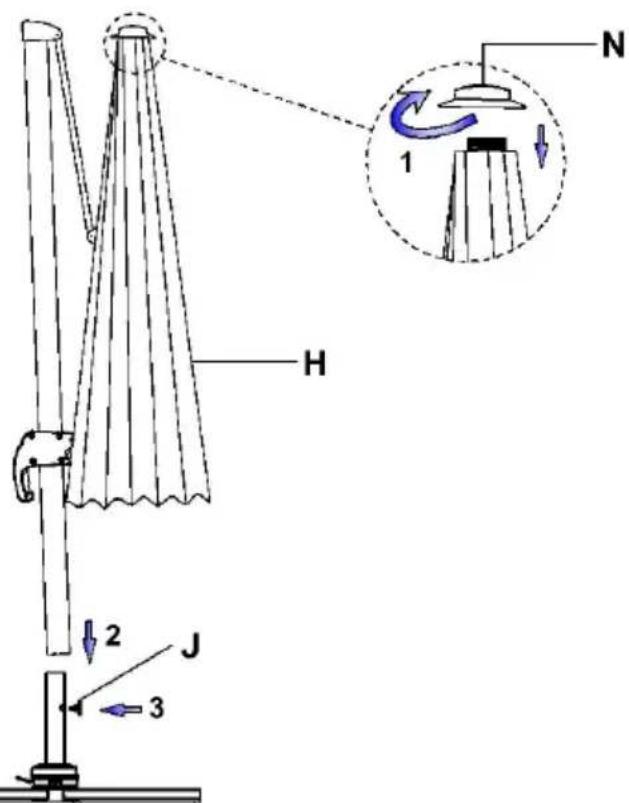

Nasuňte slnečník tak, ako je to znázornené na obrázku, na kolmú rúrku. Dávajte pritom pozor, aby sa slnečník nespriečil.

Zabráňte tomu, aby spadol slnečník dole, pretože by sa tak mohol poškodit' slnečník a tiež kryt.

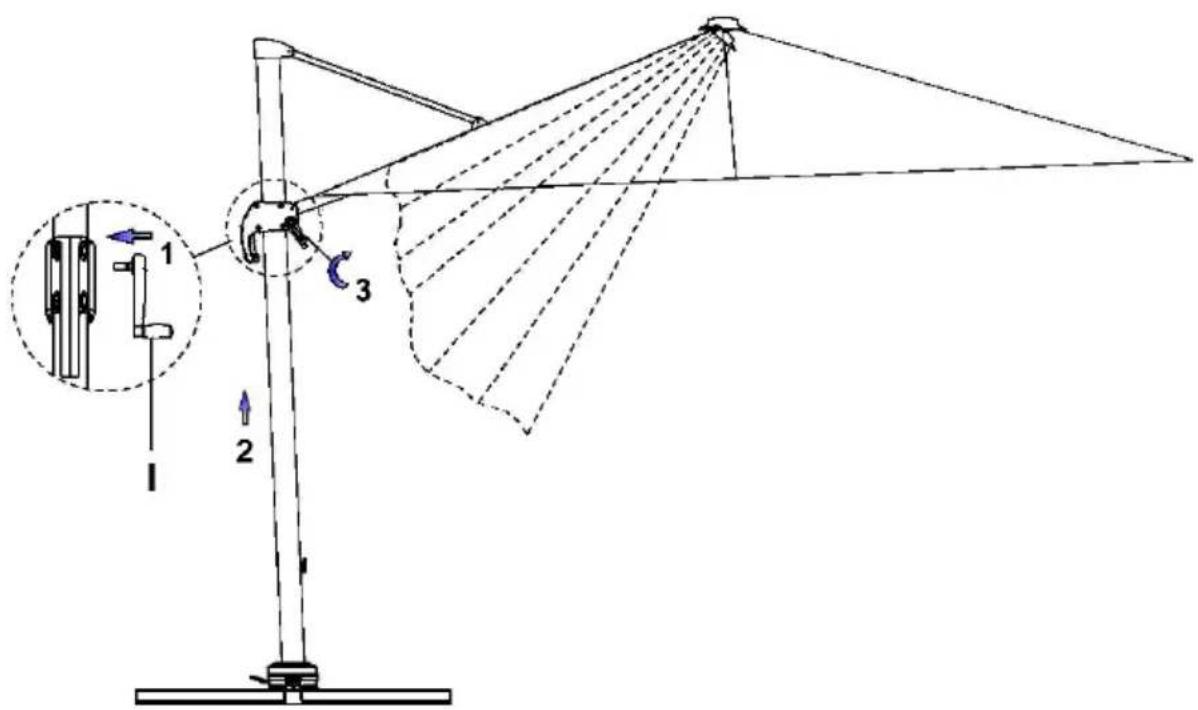

Otáčaním kl'uky v smere hodinových ručičiek sa otvorí slnečník.

Ubezpečte sa, že na slnečníku nie sú spriečené žiadne výstuže. Prípadne vytiahnite konce výstuží zľahka smerom von.

Zatial' čo otáčaním kl'uky (I) otvárate slnečník, odblokujte ručnú páčku na rukoväti a posúvajte ju pomaly hore po tyči.

Slnečník je úplne otvorený vtedy, ked' je pot'ah napnutý. Slnečník otvárajte vždy úplne.

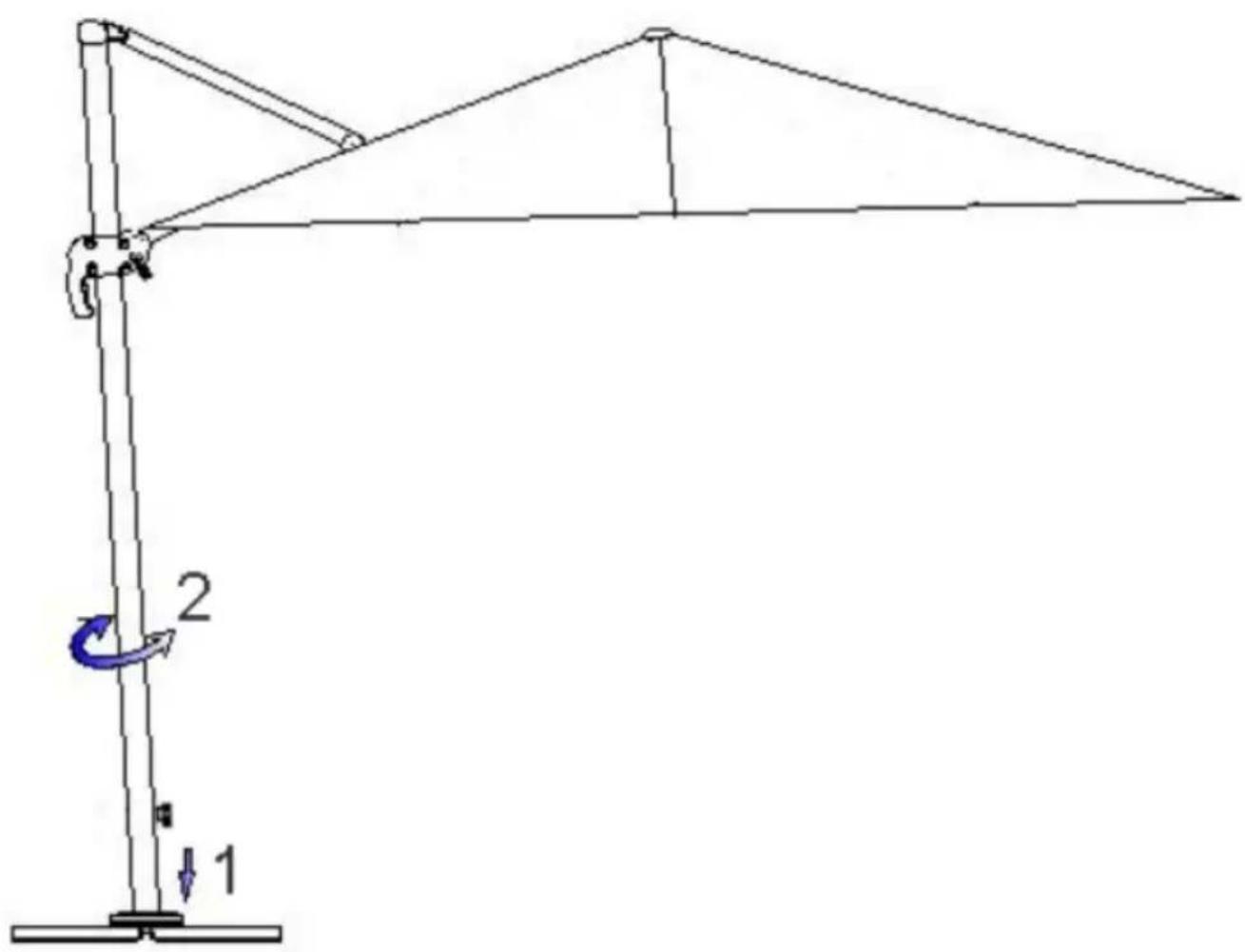

Stlačením nožného pedálu sa odblokuje otočná doska (D). Potom môžete otočit' slnečník do potrebnej polohy. Pri uvoľnení nožného pedála sa opät' zablokuje otočná doska. Nechajte slnečník zaklapnút' v najbližšej polohe.

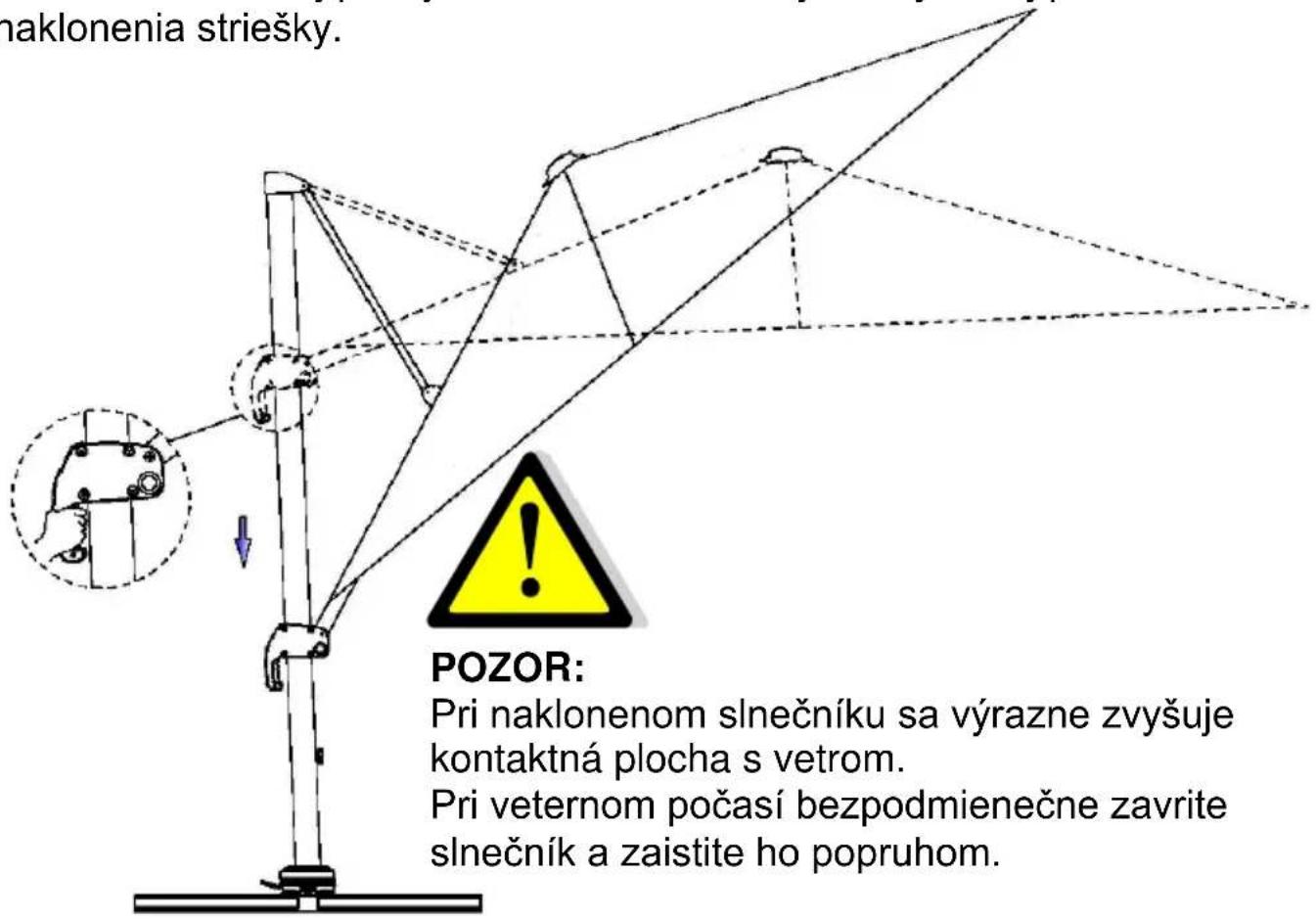

Zablokovanie požadovaného sklonu striešky:

Riadne zatlačte ručnú páčku na rukoväti a nastavte posunutím požadované naklonenie striešky.

Po uvoľnení ručnej páčky sa slnečník zablokuje v najbližšej polohe naklonenia striešky.

naklonenia striešky. POZOR: Pri naklonenom slnečníku sa výrazne zvyšuje kontaktná plocha s vetrom. Pri veternom počasí bezpodmienečne zavrite slnečník a zaistite ho popruhom.

Uzavretie:

Súčasne nechajte klizat' rukovät' pomaly dole po tyči.

Pri dlhšom nepoužívaní slnečníka alebo pri daždi odporúčame použit' dodávaný ochranný obal.

Čistenie:

Odstráňte uvol'nenú nečistotu alebo prach pomocou kefky.

Pravidelným oplachovaním čistou vodou preventívne zabránite väčšiemu znečisteniu.

Pri väčšom znečistení sa dá slnečník vyčistiť vlažnou vodou a jemným mydlovým lúhom. Používajte na čistenie špongiu alebo kefku.

Pozor, nasledujúce druhy čistenia nie sú vhodné:

• používanie vysokotlakového čističa (odstraňuje ochrannú impregnáciu)
• pranie pot'ahu v práčke (odstraňuje ochrannú impregnáciu a poškodzuje švíky)
• drhnúce alebo agresívne čistiace prostriedky
• čistenie horúcou vodou (môže sa zbehnúť látka)

Uskladnenie:

Dávajte hlavne pozor, ak nebudete slnečník dlhšiu dobu používať, aby bol jeho pot'ah suchý. V opačnom prípade sa môžu vytvorit' fl'aky spôsobené stuchlinou a pleseň.

Otočná doska má dve veľmi cenné guľkové ložiská. Tieto ložiská sú síce chránené proti striekajúcej vode, napriek tomu musíte dávať pozor, aby nebol stojan vystavený zbytočne vplyvu nepriaznivého počasia a nečistote.

Tento slnečník vás chráni pred priamym UV žiarením. Pre rozsiahlu ochranu, tiež pred nepriamym UV žiarením, používajte dodatočne vhodný ochranný kozmetický prostriedok proti slnku.

Pri daždi alebo snežení sa musí slnečník zavriet' - nebezpečenstvo zlomenia.

Pri veternom počasí sa musí slnečník okamžite zavriet' a dostatočne zabezpečit' (popruh, ochranný obal).

Nie je vhodný na používanie na strešných terasách alebo podobných, na veterných miestach exponovaných stanovištiach!

Iba na súkromné používanie v exteriéri!

Používajte bezpodmienečne dosky s vel'kost'ou 50x50x5 cm.

Menšie dosky sú príliš l'ahké a výrazne znižujú stabilitu slnečníka - nebezpečenstvo zranenia.

Nikdy nerozdúchavajte pod slnečníkom alebo vedľa slnečníka grilovacie prístroje (plynové, na uhlie, elektrické) alebo otvorený oheň – nebezpečenstvo požiaru. Slnečník by sa mohol poškodit’ poletujúcimi iskrami.

Nepoužívajte pod slnečníkom nikdy ohrievacie prístroje (plynové, infračervené) - nebezpečenstvo požiaru.

Želáme Vám veľa zábavy s vaším novým slnečníkom od našej firmy.
