FR Notice de montage et d'utilisation 62 - 73
Notice de montage et d'utilisation

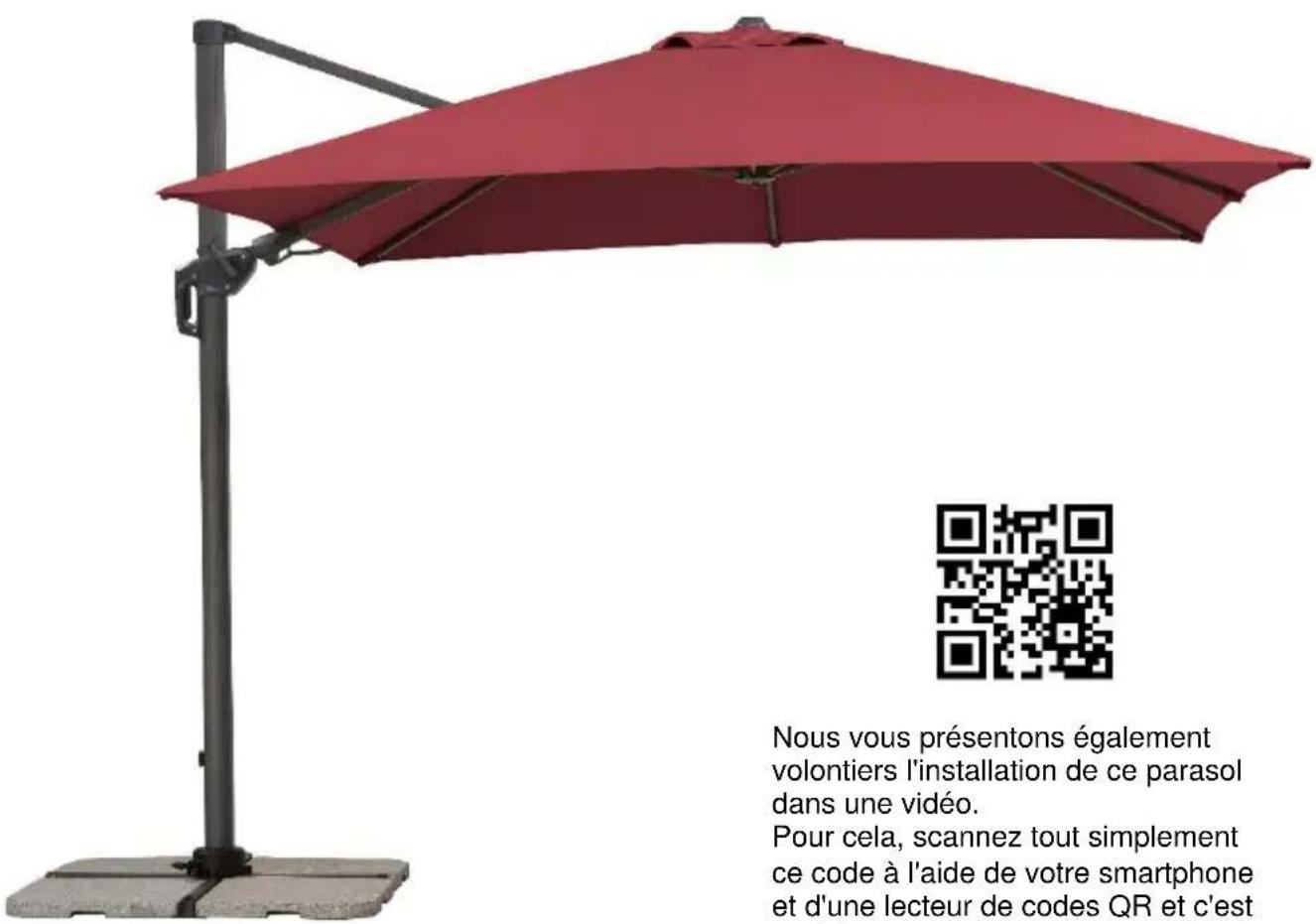

Parasol excentré Rhodos Twist (Réf. art. 730-00)
Nous vous présentons également volontiers l'installation de ce parasol dans une vidéo. Pour cela, scannez tout simplement ce code à l'aide de votre smartphone et d'une lecteur de codes QR et c'est parti !
Chère cliente, cher client,
Félicitations pour l'achat de votre nouveau parasol.
Vous avez opté pour un produit de qualité supérieure, sur le plan qualitatif comme sur le plan technique.
Afin que vous profitiez longtemps de votre parasol, nous vous invitons à prendre quelques minutes pour lire attentivement cette notice de montage et d'utilisation.
Veuillez suivre scrupuleusement les consignes et conserver cette notice.
Remarques élémentaires
Tenir les enfants à distance durant le montage.
Ne jamais installer le parasol sur un support mou, sablonneux ou humide.
Si le vent menace, fermer le parasol et empêcher toute réouverture avec la sangle.
Ne jamais laisser le parasol ouvert sans surveillance.
Aucune responsabilité ne sera endossée en cas de dommages occasionnés par une utilisation inappropriée.
Installation et montage
Veuillez vérifier qu'il ne manque aucune pièce. Si une pièce devait s'avérer manquante ou défectueuse, malgré une procédure d'assurance qualité complète, veuillez contacter le revendeur auprès duquel vous avez acheté cette pièce. Veuillez conserver le carton pour un éventuel retour dans le cadre de la garantie.
Liste des pièces
| Réf. pièce : | Réf. article : | Illustration / Description : | Quantité : |
| A | 9111-730-00 |  Pied en croix, partie inférieure | 1 |
| B | 9112-730-00 |  Pied en croix, partie supérieure | 1 |
| C | 9113-730-00 |  Tube vertical | 1 |
| D | 9122-730 00 |  Plateau tournant | 1 |
| E | 9114-730-00 |  Vis M8x14 | 4 |
| F | 9114-730-00 |  Vis M8x20 | 4 |
| G | 9114-730-00 |  Rondelle | 8 |
| H | --- |  Parasol | 1 |
| I | 9108-730-00 |  Manivelle | 1 |
| J | --- |  Vis avec bouton | 1 |
| K | 9114-730-00 |  Clé Allen | 1 |
| L | 9153-730-00 |   Cache de protection pour tube vertical, en deux parties | 1 |
| M | 9119-730-00 | Housse de protection | 1 |
Pour les commandes de pièces de rechange, veuillez vous adresser au revendeur auprès duquel vous avez acheté ce parasol.
Afin d'éviter les confusions, veuillez utiliser les références d'articles indiquées plus haut.
Montage

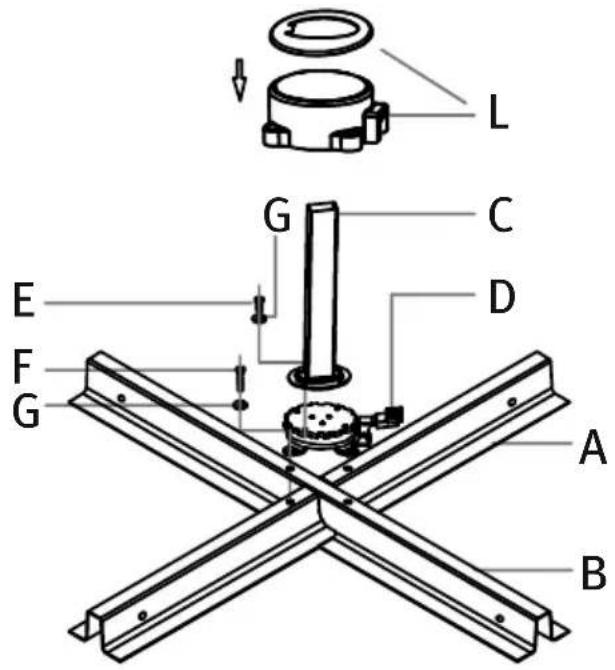

Positionner les deux parties du pied en croix (A + B) l'une sur l'autre comme illustré et les visser fermement sur le plateau tournant (D).
Pour cela, utiliser les vis M8x20 (F), chacune accompagnée d'une rondelle (G).
Ensuite, visser le tube vertical (C) au plateau tournant (D).
Pour cela, utiliser les vis M8x14 (E), chacune accompagnée d'une rondelle (G).
REMARQUE :
Le tube vertical est incliné de 3° env. vers l'arrière.
Cet angle est correct et ne constitue pas un motif de réclamation.
Cela empêche que le mât ne penche vers l'avant alors que le parasol est ouvert et confère une ligne harmonieuse au parasol.
Placer maintenant le pied en croix monté à l'endroit prévu. Pour cela, choisir un support stable et horizontal.
Positionner ensuite les 4 dalles sur le pied en croix.
Placer impérativement les quatre dalles de 50 x 50 x 5 cm au pied du parasol ! Utiliser uniquement des dalles d'un poids total de 100 kg au minimum.
Ne jamais utiliser le pied de parasol sans dalles.
En raison du poids important du parasol, vous devez être aidé d'une seconde personne pour l'étape de montage suivante.

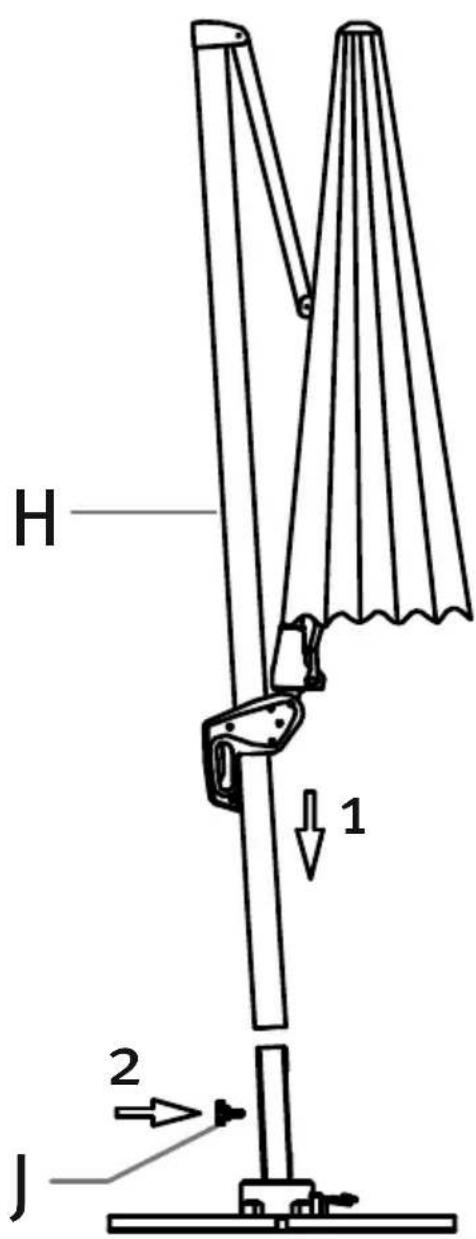

Insérer le parasol (H) comme illustré dans le tube vertical.
Ce faisant, veiller à ne pas cogner le parasol.
Éviter de faire tomber le parasol car cela pourrait l'endommager.
Fixer maintenant le parasol avec la vis (J).
Utilisation
Ouvrir :
Installer la manivelle (I) dans l'ouverture pour la fonction « OUVERT - FERMÉ » sur le boîtier de manivelle et la pousser fermement jusqu'en butée.
Le parasol s'ouvre en tournant la manivelle dans le sens des aiguilles d'une montre.
S'assurer qu'aucune baleine du parasol n'est coincée. Le cas échéant, tirer légèrement les extrémités des baleines vers l'extérieur.
S'assurer que l'ouverture du parasol n'est pas gênée par un obstacle (mur de maison, table, arbre...)
Tandis que vous ouvrez le parasol en tournant la manivelle (I), déverrouiller le levier manuel sur la poignée et le pousser lentement vers le haut le long du pied.
Toujours ouvrir le parasol entièrement.
Le parasol est totalement ouvert si la toile est tendue.

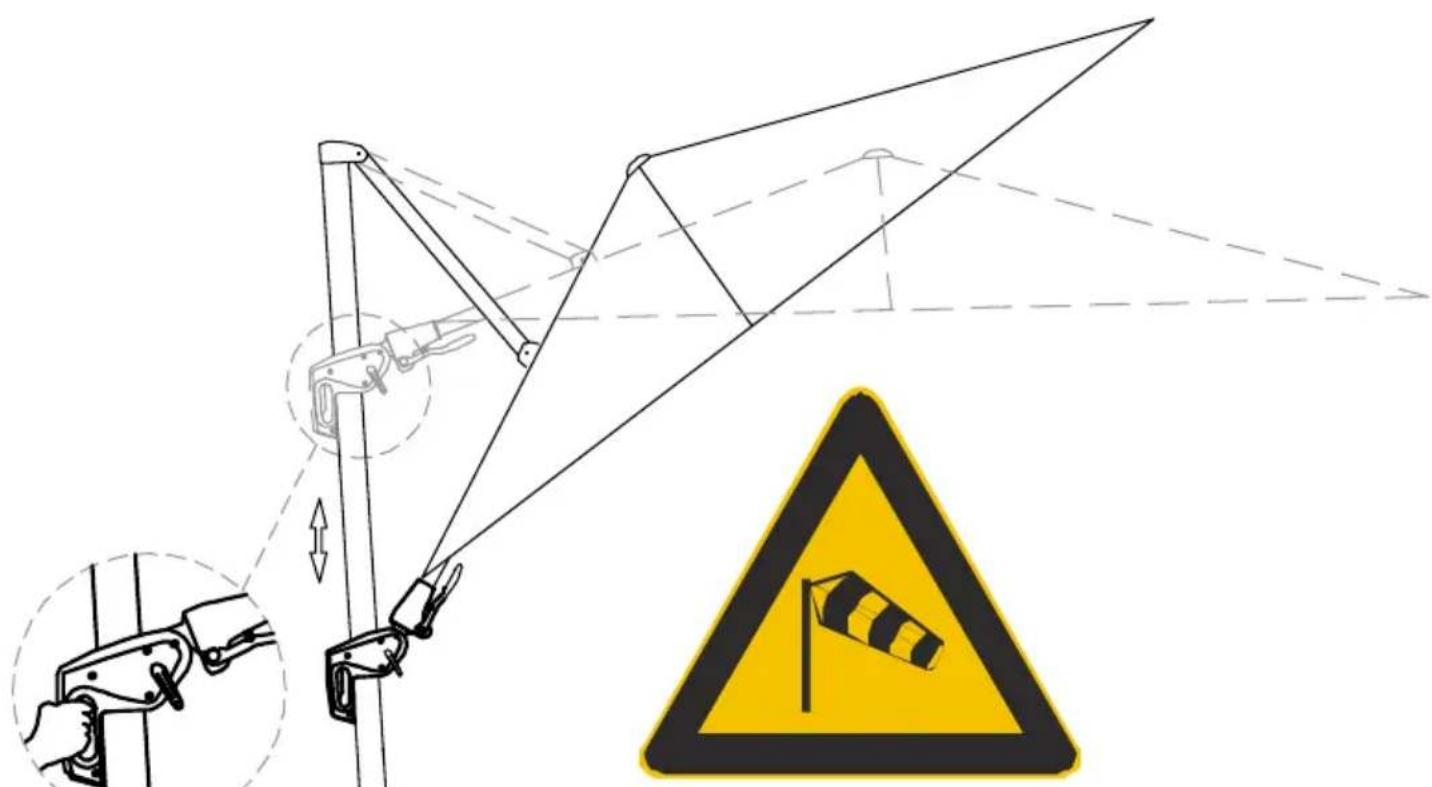

Incliner :
Appuyer fortement sur le levier manuel placé sur la poignée et régler l'inclinaison souhaitée du parasol en le faisant glisser.
Lorsque le levier manuel est relâché, le parasol est bloqué dans la position d'inclinaison suivante la plus proche.
Lorsque le parasol est incliné, la surface de prise au vent s'accroît considérablement.
Si le vent menace, fermer impérativement le parasol et empêcher toute réouverture avec la sangle.
Tourner :
En actionnant la pédale, le plateau tournant (D) est déverrouillé.
Vous pouvez maintenant tourner le parasol dans la position souhaitée.
Lorsque la pédale est relâchée, le plateau tournant est de nouveau bloqué.
Enclencher le parasol dans la position suivante la plus proche.
2
ATTENTION :
Observer le parasol durant la rotation.
Éviter le contact avec des obstacles tels que des murs de maison, des arbres ou autres.
1

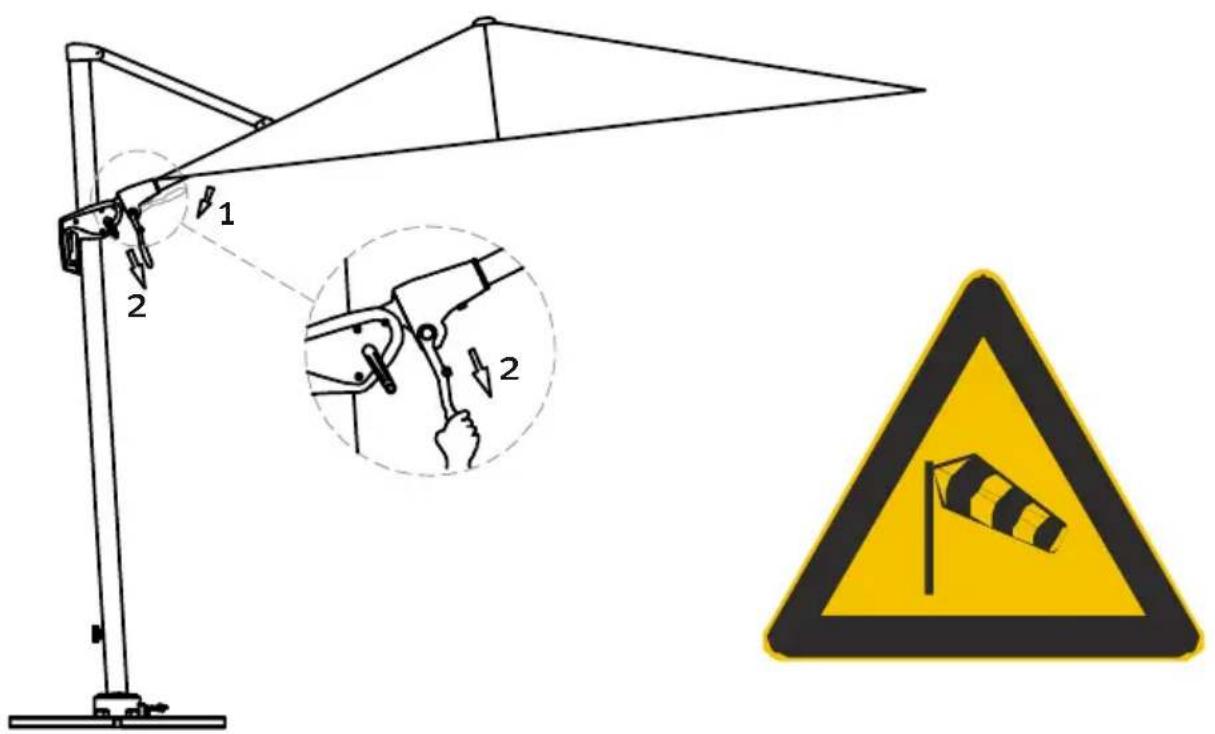

Basculer :
Tirer le levier manuel situé au-dessus de la poignée vers le bas et le maintenir dans cette position - le blocage est maintenant desserré. Déplacer le levier manuel dans le sens souhaité. Pour réduire l'effort nécessaire, il est utile d'accompagner ce mouvement en tirant sur l'une des baleines.
Si l'inclinaison souhaitée est atteinte, ramener le levier manuel dans la position de départ, ce qui permet de bloquer à nouveau la partie supérieure.
Cette fonction innovante permet un ombrage parfait tout au long de la journée, sans devoir changer l'emplacement du parasol.
Un angle de calage trop important accroît considérablement la surface de prise au vent et le parasol peut être endommagé ou basculer en cas de bourrasque.
Les dommages consécutifs ne sont pas couverts par notre garantie. En tant qu'utilisateur, vous devez veiller à utiliser le parasol conformément aux instructions.
Fermer :
Commencer par amener le parasol de la position basculée en position horizontale.
Tandis que vous fermez le parasol en tournant la manivelle, déverrouiller le levier manuel sur la poignée et le pousser lentement vers le haut le long du pied.
Protéger le parasol fermé à l'aide de la sangle.
Nous recommandons d'utiliser la housse de protection fournie en cas d'inutilisation prolongée ou en cas de pluie.
Nettoyage :
Retirer la saleté ou la poussière à l'aide d'une brosse souple.
Prévenir les salissures grossières par un rinçage régulier à l'eau claire.
En présence de salissures grossières, le parasol peut être nettoyé avec de l'eau tiède et une lessive douce. Pour ce faire, utiliser une éponge ou une brosse douce.
Attention, les méthodes de nettoyage suivantes ne sont pas adaptées :
- Utilisation de nettoyeurs haute-pression (enlève la couche protectrice)
- Lavage de la toile au lave-linge (enlève la couche protectrice et dégrade les coutures)
- Instrument de nettoyage pointu ou abrasif
- Nettoyage à l'eau chaude (peut entraîner un rétrécissement du tissu)
Stockage :
Toujours conserver le parasol dans un endroit sec.
Notamment si le parasol n'est pas utilisé pendant une longue période, vous devez veiller à ce que la toile reste sèche. Dans le cas contraire, des piqûres d'humidité et de la moisissure peuvent apparaître.
Consignes de sécurité :
Ce parasol vous protège du rayonnement UV direct. Pour une protection intégrale, et également du rayonnement UV indirect, veuillez utiliser également une protection solaire cosmétique appropriée.
En cas de pluie ou de neige, le parasol doit être fermé : risque de casse ! Si le vent menace, le parasol doit être fermé immédiatement et protégé suffisamment (sangle, housse de protection).
Ne jamais laisser le parasol ouvert sans surveillance.
Ne jamais laisser des enfants seuls avec le parasol sans surveillance.
Le parasol n'est pas adapté à une utilisation sur des toits en terrasse ou dans des lieux tout aussi exposés au vent !
Uniquement pour un usage privé en extérieur !
Utiliser impérativement 4 dalles d'une taille de 50 x 50 x 5 cm et d'un poids minimal de 25 kg par dalle. Un poids minimal de 100 kg au total est impérativement requis. Les dalles de taille inférieure sont trop légères et réduisent considérablement la stabilité du parasol : risque de blessure ! Ne jamais allumer de grills (gaz, charbon, électrique) ou de feux ouverts endessous ou à proximité du parasol : risque d'incendie ! Le parasol peut être endommagé par la projection d'étincelles.
Ne jamais utiliser d'appareils de chauffage (gaz, infrarouge) sous le parasol : risque d'incendie !
Nous vous souhaitons beaucoup de plaisir avec votre nouveau parasol de notre fabrication.
