Tipo di prodotto	Posizionatore analogico per servomotore
Marca	Schneider
Modello	SRI990
Segnale di ingresso	4-20 mA
Uscita analogica (ripetizione posizione)	4-20 mA, tecnologia a due fili (opzione Q)
Alimentazione pneumatica	Aria di alimentazione da 1,4 a 6 bar, aria pulita, deoliata, senza polvere né acqua
Alimentazione elettrica (finecorsa induttivi)	8 V CC
Zona di lavoro	±45° attorno alla posizione centrale
Montaggio	Su servomotori lineari (NAMUR, diretto) o rotativi
Regolazioni	Zero (P3), corsa (P2), guadagno (P4), senso di rotazione (micro-interruttori 1+2)
Finecorsa	Sensori induttivi a due fili secondo DIN 19234 o NAMUR; microcontatti (opzione V)
Configurazione micro-interruttori	8 micro-interruttori: senso di rotazione, segnale di ingresso, campo di misura
Trasmettitore di posizione	Configurazione tramite pulsanti S1/S2 per 4 mA e 20 mA
Manutenzione	Verificare la pulizia dell'aria di alimentazione; nessun pezzo necessita di manutenzione regolare nel manuale
Sicurezza	Rispettare i documenti EX EVE0001, PSS EVE0105 e MI EVE0105
Documenti associati	Manuale di istruzioni completo e schede tecniche disponibili online

Domande frequenti - SRI990 SCHNEIDER

Qual è il tipo di segnale di ingresso del SRI990?

Il segnale di ingresso è una corrente 4-20 mA.

Come montare il SRI990 su un servomotore lineare?

Utilizzare il montaggio NAMUR o diretto. Il dito di accoppiamento B deve trovarsi nella luce della leva di accoppiamento A e la molla di compensazione F deve essere a contatto con il dito di accoppiamento.

Come regolare lo zero e la corsa?

Applicare 4 mA in ingresso, ruotare il potenziometro P3 (ZERO) finché il servomotore inizia a muoversi. Applicare 20 mA, ruotare P2 (S) per la posizione finale. Regolare il guadagno con P4.

Come configurare il senso di rotazione?

Impostare i micro-interruttori 1 e 2 su 'R' per rotazione oraria o 'L' per antioraria, secondo necessità.

Qual è l'alimentazione pneumatica richiesta?

L'aria di alimentazione deve essere pulita, deoliata, senza polvere né acqua, con una pressione di 1,4 a 6 bar.

Come regolare il trasmettitore di posizione 4-20 mA?

Posizionare il servomotore allo 0%, premere S1 (>2s) per 4 mA. Posizionarlo al 100%, premere S2 (>2s) per 20 mA.

Quali sono i tipi di finecorsa disponibili?

Sensori induttivi a due fili (modelli T/U) o microcontatti (modello V). I sensori induttivi sono alimentati a 8 V CC.

Cosa fare se il servomotore oscilla?

Regolare il guadagno con il potenziometro P4 per ottenere un posizionamento stabile senza oscillazioni.

Quali documenti di sicurezza devo consultare?

Rispettare le raccomandazioni dei documenti EX EVE0001, PSS EVE0105 e MI EVE0105.

Il SRI990 è adatto a servomotori lineari e rotativi?

Sì, supporta entrambi i tipi. Per i servomotori rotativi, assicurarsi di un gioco di circa 1 mm tra l'adattatore e l'asse di trasmissione.

MANUALE UTENTE SRI990 SCHNEIDER

SRI990 Posizionatore analogico

Queste istruzioni sono un supporto per consentire una guida rapida al montaggio e alla messa in servizio del posizionatore. Per informazioni dettagliate del prodotto fate riferimento alla documentazione ufficiale "Master instruction" e "Product Specification Sheet" disponibili sul sito Internet.

1. Montaggio sull'attuatore

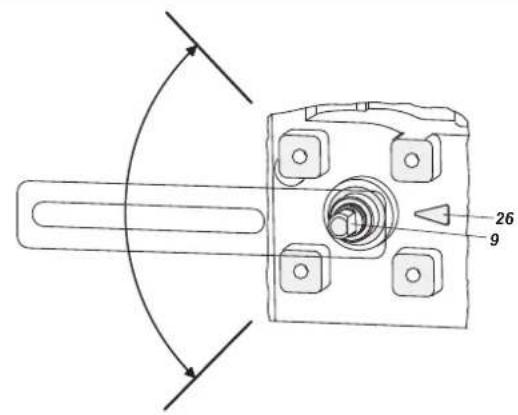

Durante l'operazione di montaggio il lato smussato del perno 9, sul retro del posizionatore, deve sempre essere rivolto verso la freccia 26. L'angolo di lavoro da questa posizione è di ± 45°.

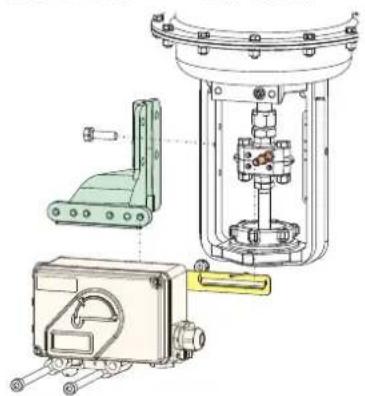

1.1 Montaggio su attuatori lineari

Montaggio NAMUR Montaggio direct Montaggio NAMUR - lato sinistro - - lato destro -

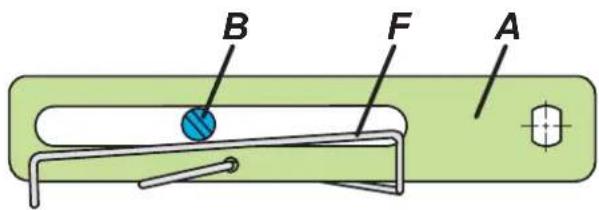

Leva di feedback per attuatori lineari:

Il perno B và inserito nella feritoia della leva di feedback A. La molla di compensazione F tocca il perno.

Perno d'accoppiamento B:

1 bussola
2 perno
3 giunto d'accoppiamento

Life Is On

Foxboro™

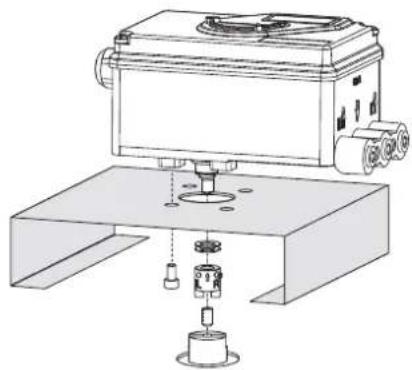

1.2 Montaggio su attuatori rotativi

• Non avvitare il grano sul lato filettato del perno 9!
- Durante il funzionamento, il lato smussato del perno 9 deve muoversi (0 ↔ 100 %) sul lato indicato dalla freccia 26.
- Quando la temperatura aumenta, l'albero dell'attuatore 1, per effetto della dilatazione termica, si allunga. L'adattatore per movimento rotativo 3 deve essere montato in modo da garantire un gioco di circa 1mm(0.04 in.) tra l'albero dell'attuatore 1 e l'adattatore rotativo 3. Questo si ottiene infilando un numero appropriato di rondelle 5 nel perno di feedback9, prima di fissare l'adattatore rotativo. Due rondelle dovrebbe essere sufficienti per garantire un gioco di 1mm.

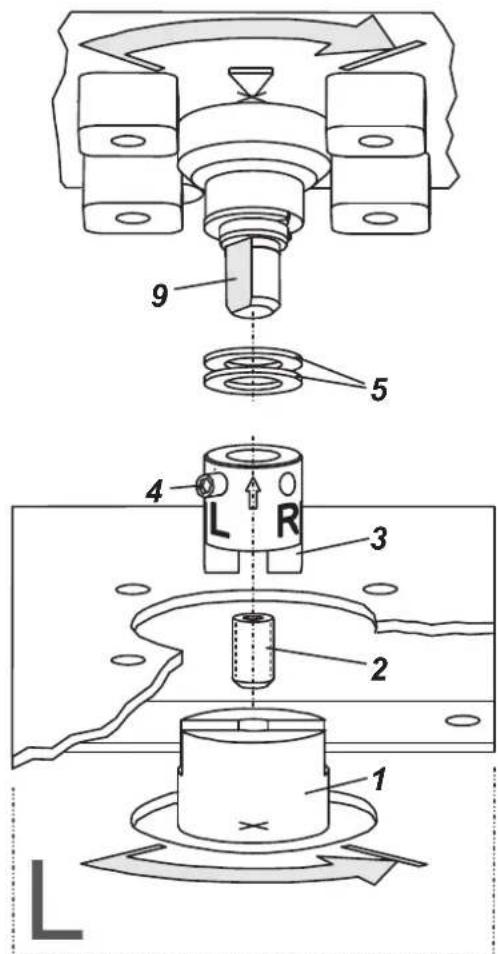

Attuatore con movimento a sinistra

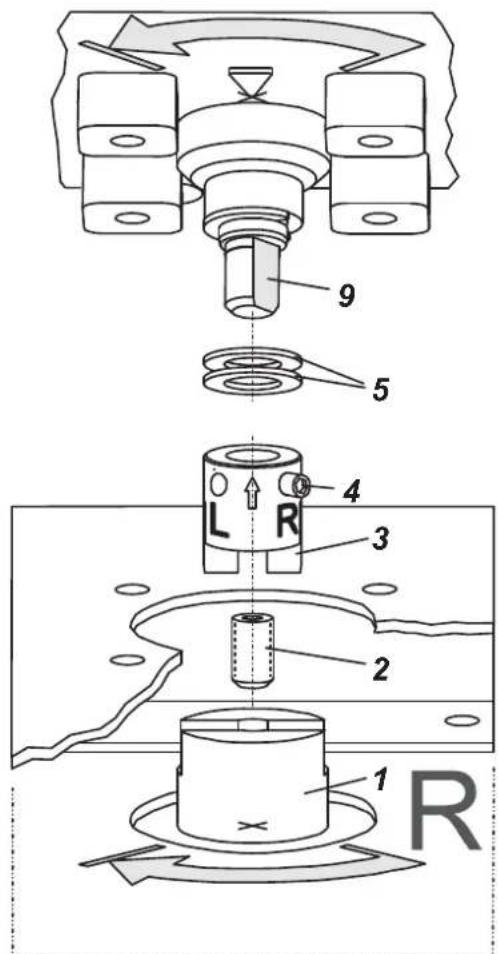

Attuatore con movimento a destra

2 Collegamenti pneumatici

Aria di alimentazione (s): da 1,4 a 6 bar (ma non maggiore della pressione massima dell'attuatore) esente da olio particolato e acqua.

Singolo effetto, montaggio diretto Singolo effetto Doppio effetto s aria di alimentazione y1, y2 uscite pneumatiche (--) chiuso

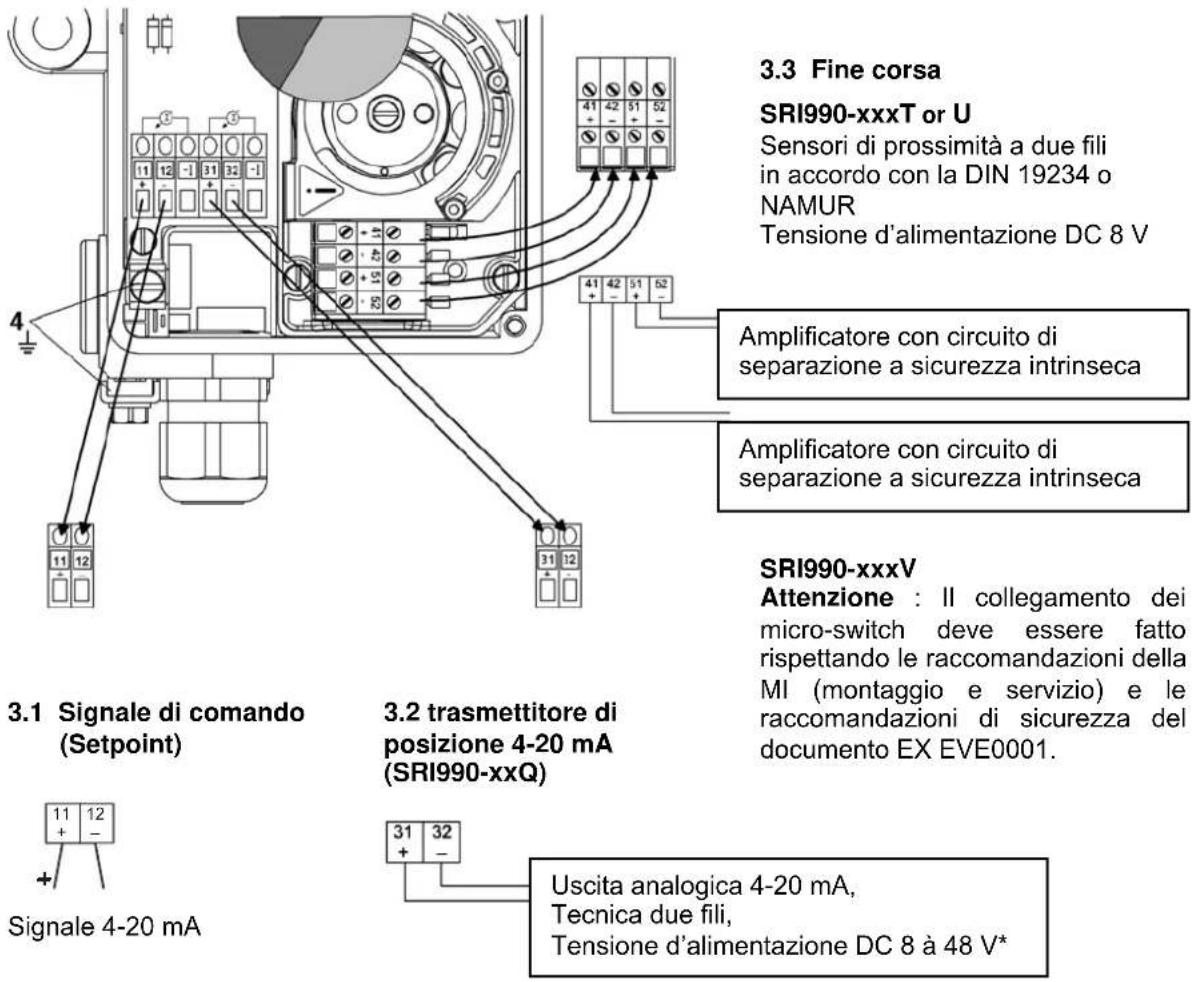

3. Collegamenti elettrici

Le raccomandazioni di sicurezza del documento EX EVE001 così come le raccomandazioni della PSS EVE0107 e della MI EVE0107 devono essere rispettate.

3.3 Fine corsa

SRI990-xxxT or U

Sensori di prossimità a due fili in accordo con la DIN 19234 o NAMUR

Tensione d'alimentazione DC 8 V

Amplificatore con circuito di separazione a sicurezza intrinseca

Amplificatore con circuito di separazione a sicurezza intrinseca

SRI990-xxxV

Attenzione : Il collegamento dei micro-switch deve essere fatto rispettando le raccomandazioni della MI (montaggio e servizio) e le raccomandazioni di sicurezza del documento EX EVE0001.

4 Messa in servizio (impostazione tramite i switch locali e potenziometri)

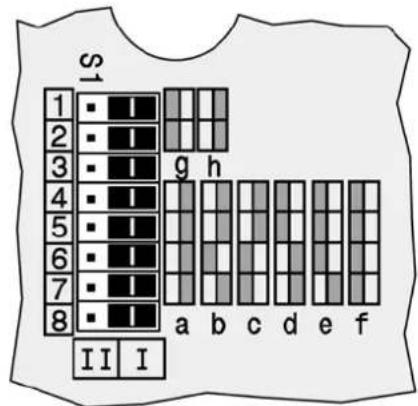

4.1 Regolazione iniziale

Dopo aver provveduto al montaggio del posizionatore sull'attuatore e al collegamento elettrico e pneumatico, procedete nel seguente modo: All'inizio tutti i switch debbono essere sulla posizione I. Questo significa una configurazione per un segnale d'ingresso 4-20mA e una rotazione della leva nel senso anti-orario.

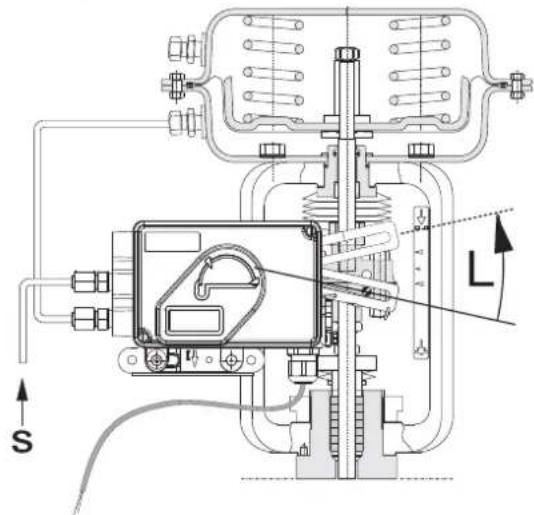

4.2 Configurazione del senso di rotazione della leva di feedback

Il senso è definito dalla rotazione della leva della posizione 0% alla posizione 100% guardando il posizionatore dalla faccia avanti.

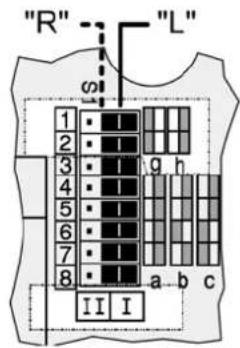

Switch 1+2 su "R" se necessario R=right turn (orario) L=left turn (anti-orario)

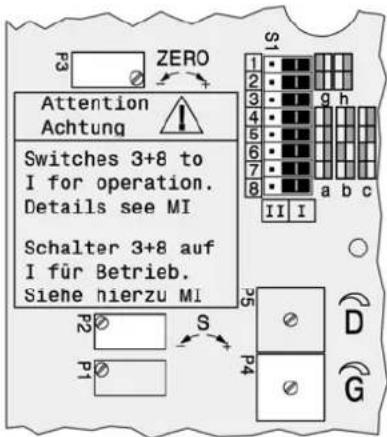

4.3 Configurazione dello zero, corsa e guadagno

a) Dare 4mA in ingresso
b) Girare il potenziometro P3 (ZERO) fino a fare muovere l'attuatore della sua posizione 0%.
Girare P3 a destra: aumento del punto zero
Girare P3 a sinistra: riduzione del punto zero
c) Dare 20 mA in ingresso
d) Girare il potenziometro P2 (S) per la corsa fino a posizionare l'attuatore nella sua esatta posizione 100%
Girare P2 a destra: aumento la corsa
Girare P2 a sinistra: riduzione la corsa
e) Il guadagno del posizionatore è dato dal potenziometro P4. Aggiustare il guadagno per avere un posizionamento stabile dell'attuatore.
f) Controllare di nuovo le regolazioni fatte del zero e della corsa.

5 Messa in servizio del trasmettitore di posizione 4-20 mA

L'elettronica deve essere collegata alla sorgente di tensione. I due LED devono essere accesi.

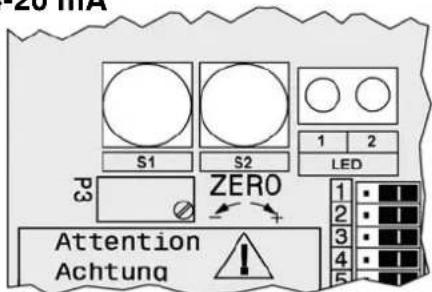

Regolazione del 4 mA

a) Portare l'attuatore nella posizione di partenza.
b) Premere il tasto S1 „Config Output 4mA“ per 2 secondi. Il LED 1 si accende. Dopo 2 secondi, i due LED sono nuovamente accesi e il valore di 4 mA è memorizzato.

Regolazione del 20 mA

a) Portare l'attuatore in posizione finale.
b) Premere il tasto S2 „Config Output 20mA“ per 2 secondi. Il LED 2 si accende. Dopo le 2 secondi, i due LED sono nuovamente accesi e il valore di 20 mA è memorizzato.
